2019年以来，全国范围开始有线电视数字化整 体转换，机顶盒由单向标清向双向高清、高集 成、多功能方向升级；
Rev.2
二、基本构架
信号源包括本地信源和异地信源 本地信源如磁带（录音/录像）、光盘、摄像机等； 异地信源如卫星、微波接收站等；
Rev.2
二、基本构架
前端主要负责节目的内容编辑、加密加扰、复用分发 、监测监控等
有线电视网络基础
物联谷科技 技术部 2019-09-10
Rev.2
目录
• 一、发展历程 • 二、基本构架 • 三、常见器材 • 四、常用工具 • 五、发展趋势
Rev.2
一、发展历程
有线电视系统首先出现于40年代的美国， 最初的的系统是用在公寓大厦的共享天线 电视；共享天线电视很简单，由一部安装 在主天线近旁的共享天线电视放大器和铺 往各住户的有线电缆组成。
6、光缆 常见的光缆有带缆、层绞缆、自承缆、束管缆
等。
Rev.2
三、常见器材
6、光缆 常见的光缆有带缆、层绞缆、自承缆、束管缆
等。
Rev.2
三、常见器材
6、光缆 光纤由纤芯、包层、涂敷层组成。 纤芯用于传输光波；包层用于形成一定的折射
率，使光波在纤芯内全反射；涂敷层用于标识 色谱。
Rev.2
一、发展历程
1974年至1983年，共用天线出现在各个居民楼 或平房顶上，这一阶段可视为有线电视的初级 阶段即共用天线阶段；这一阶段的技术特点是 全频道隔频传输，一个共用天线系统可以传输 五六套电视节目。
1983年至1990年，北京燕山石化建设1万户的 有线电视网络，1985年长沙市建成有线电视网 ，标志着有线电视跨出共用天线阶段。这一阶 段发展的技术特点是以电缆方式建企业或城域 网络、邻频传输，传输的节目套数在十套左右 。
Rev.2
二、基本构架
信号源包括本地信源和异地信源 本地信源如磁带（录音/录像）、光盘、摄像机等； 异地信源如卫星、微波接收站等；
Rev.2
二、基本构架
前端主要负责节目的内容编辑、加密加扰、复用分发 、监测监控等
有线电视网络基础
物联谷科技 技术部 2019-09-10
Rev.2
目录
• 一、发展历程 • 二、基本构架 • 三、常见器材 • 四、常用工具 • 五、发展趋势
Rev.2
一、发展历程
有线电视系统首先出现于40年代的美国， 最初的的系统是用在公寓大厦的共享天线 电视；共享天线电视很简单，由一部安装 在主天线近旁的共享天线电视放大器和铺 往各住户的有线电缆组成。
6、光缆 常见的光缆有带缆、层绞缆、自承缆、束管缆
等。
Rev.2
三、常见器材
6、光缆 常见的光缆有带缆、层绞缆、自承缆、束管缆
等。
Rev.2
三、常见器材
6、光缆 光纤由纤芯、包层、涂敷层组成。 纤芯用于传输光波；包层用于形成一定的折射
率，使光波在纤芯内全反射；涂敷层用于标识 色谱。
Rev.2
一、发展历程
1974年至1983年，共用天线出现在各个居民楼 或平房顶上，这一阶段可视为有线电视的初级 阶段即共用天线阶段；这一阶段的技术特点是 全频道隔频传输，一个共用天线系统可以传输 五六套电视节目。
1983年至1990年，北京燕山石化建设1万户的 有线电视网络，1985年长沙市建成有线电视网 ，标志着有线电视跨出共用天线阶段。这一阶 段发展的技术特点是以电缆方式建企业或城域 网络、邻频传输，传输的节目套数在十套左右 。
《数字有线电视系统》PPT课件教学内容
（2）我国尚未放开个人和家庭直接接收卫星电视 信号的限制，数字电视的地面广播，有关标准 国际上正在制定中。实现数字有线电视广播在 传输链路上的投资最少。目前最有条件发展的 则是数字有线电视。
二、数字通信基础知识 2.1信道与带宽
传输信息的通路称为信道，可以分为两种：传 输模拟信号的称为模拟信道，传输数字信号的 信道称为数字信道 。
数字调制信号的一般描述
数字调制信号的向量表示或星座图表示
jQ
Qn An
φn 0
I In
在第n个符号间隔， 发射的已调信号， 可表示为一个向量。
在所有时间上，发射的已调信号 只有有限的若干种，可表示为若 干个向量。若只画出向量的端点 称为星座图。
QPSK信号的正交调制
jQ BPSK，载波sinωct
1010 1000 0000 0001
IkQk为每象限的两个MSB，
I
1101 1100 0100 0110
1111 1110 0101 0111
IkQk=11
IkQk=01
星座图中的第1象限星座点到其它象限星座点的变换
象限 1 2 3 4
MSB
LSB旋转
00
10
+π/2
11
+π
01
+3π/2
通过改变2个MSB位（即IkQk）并根据表中规 则旋转q个LSB，可将第1象限中的星座点变换 至第2、3、4象限。
I
合成为QPSK
BPSK，载波cosωct
A方式QPSK正交调制器
B方式QPSK正交调制器
星座图：调制载波变化状态的表示图
a和b为数据率减半的bit序列， A/D后0以+1表示，1以－1表示, 并用I(t)表示a；Q(t)表示b。 平衡调幅器输出： I(t) sinωct =± sinωct Q(t) cosωct = ± cosωct 若载波为：sin(ωct－45)和 cos（ωct＋45） 则星座图旋转45，见图中的标记“×”。
二、数字通信基础知识 2.1信道与带宽
传输信息的通路称为信道，可以分为两种：传 输模拟信号的称为模拟信道，传输数字信号的 信道称为数字信道 。
数字调制信号的一般描述
数字调制信号的向量表示或星座图表示
jQ
Qn An
φn 0
I In
在第n个符号间隔， 发射的已调信号， 可表示为一个向量。
在所有时间上，发射的已调信号 只有有限的若干种，可表示为若 干个向量。若只画出向量的端点 称为星座图。
QPSK信号的正交调制
jQ BPSK，载波sinωct
1010 1000 0000 0001
IkQk为每象限的两个MSB，
I
1101 1100 0100 0110
1111 1110 0101 0111
IkQk=11
IkQk=01
星座图中的第1象限星座点到其它象限星座点的变换
象限 1 2 3 4
MSB
LSB旋转
00
10
+π/2
11
+π
01
+3π/2
通过改变2个MSB位（即IkQk）并根据表中规 则旋转q个LSB，可将第1象限中的星座点变换 至第2、3、4象限。
I
合成为QPSK
BPSK，载波cosωct
A方式QPSK正交调制器
B方式QPSK正交调制器
星座图：调制载波变化状态的表示图
a和b为数据率减半的bit序列， A/D后0以+1表示，1以－1表示, 并用I(t)表示a；Q(t)表示b。 平衡调幅器输出： I(t) sinωct =± sinωct Q(t) cosωct = ± cosωct 若载波为：sin(ωct－45)和 cos（ωct＋45） 则星座图旋转45，见图中的标记“×”。
有线电视基础知1
有线电视基础知1有线电视基础知识(2007-10-24 16:41:31)第一节一、有线电视的组成有线电视的组成信号源、前端、干线传输系统、用户分配系统信号源：是有线电视的信号的源头。
我们现在主要涉及到的信号源由卫星接收（大锅直接接收的卫星电视信号）、开路信号（普通无线天线接收的信号，类似于当地无线节目）、硬盘播出（有代表性的ＶＯＤ互动点播、影视频道等自办节目）前端：常语也就是有线电视的总机房。
前端的作用是把信号源的信号通过调制混合到固定的频道、利用光发射机、放大器等设备发送到干线线路上。
各个乡镇还有分前端，分前端主要由光接收机、光发射机、光分路器等设备组成。
干线传输系统：作用是把前端机房利用光缆、电缆等传输设备将前端信号传输到各个用户分配网系统。
干线传输方式分为：光纤传输、微波传输、电缆传输三种方式。
用户分配系统：作用是将干线传输来的信号利用光接收机、放大器、过流分支分配器等有源器件和普通分支分配器、用户盒等无源器件经过电缆平均分配到用户电视的系统。
用户分配网络结构有树枝型、星型、混合型三种结构。
光接收机：作用是将干线系统传输的光信号转变成电信号。
放大器：作用是将电缆的衰减进行放大补偿。
放大器分为60伏内供电和220伏市电两种。
我们网络现用的以60伏内供电为主。
放大器正常的的输入电平值（也就是输入放大器的信号强度）为75正负3db；输出电平值（也就是输出放大器的信号强度）为94--100db.电平单位（也就是信号强度）为db。
入户电平值应在65--80db,我们现在对于施工队的要求是70db正负3db .电缆：我们系统现在所用的电缆有-9、-7、-5三种。
（1）-9电缆主要运用于放大器之间传输。
（2）-7电缆主要运用于放大器到用户分配端之间。
（3）-5电缆主要运用于分支、分配器到用户电视之间。
系统内电缆的阻抗值为75（欧姆）。
二、有线电视的分类干线传输系统分为：光缆+电缆传输系统、微波接收+电缆传输系统、电缆传输系统有线网络系统分为：A系统 10万户以上 B系统 10万户以下有线系统频率分为：300兆（MHZ） 550兆（MHZ） 750兆（MHZ） 860兆（MHZ） 1000兆（MHZ）第二节一、同轴电缆的结构（1）同轴电缆的结构：内导体、绝缘介质、外导体（屏蔽层）、护套1、内导体（就是电缆中的芯线）：作用是传输供电电流和有线电视信号的主体。
精品课件-有线数字电视技术-第1章

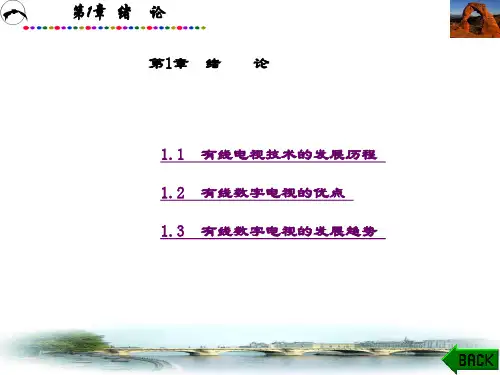

第1章 绪 论
目前，我国有线数字电视信号釆用的调制方式一般为 64QAM，可在一个8 MHz的模拟信号带宽内传送8～10套数字电 视节目，从而使频谱的利用率提高到一个新的水平。
顺便指出，随着有线电视系统的快速发展，同轴电缆的性 能不断提高，尤其是光纤的大量应用，使网络带宽得到迅速提 高，5 MHz～1 GHz的带宽越来越受到重视，它为开展多种业 务提供了非常富裕的频谱资源。
第1章 绪 论 第1章 绪 论
1.1 有线电视技术的发展历程 1.2 有线数字电视的优点 1.3 有线数字电视的发展趋势
第1章 绪 论
1.1 有线电视技术的发展历程
有线电视是利用高频电缆、光缆、微波等传输介质，在一 定的用户中进行分配和交换声音、图像及数据的电视系统。其 主要特点是以闭路传输方式把电视节目传送给千家万户。
第1章 绪 论
(4) 双向服务与多功能业务的开展成为可能。随着有线 数字电视频谱资源的开发，可使用频道的大量增加和一系列新 技术的应用，在有线电视网上进行增值业务和扩展业务的开发 成为可能。例如，把有线电视工作频段划分出一些作为上行传 输专用频段，开展双向服务，利用图像与声音的回传，用以实 现电视会议、远程教育、远程医疗、可视电话、电视购物及视 频点播等。
第1章 绪 论
VOD就是有线电视台提供的节目单，用户可以从中选择自 己喜爱的节目进行点播。VOD改变了各类节目都必须按照电视 台安排的时间顺序收视的被动方式，使用户可以依据自己的时 间灵活安排收看。另外，利用有线电视双向传输功能，还能把 图像、语言、数字、计算机技术综合成一个整体(即多媒体)进 行信息交流。有线电视在监控、防火、防盗和报警等方面也能 为广大用户带来新的服务项目。可以预计，有线数字电视将成 为国家一个新兴的高科技的网络媒体，将成为社会经济及人们 日常生活中的一个新亮点。
《数字电视基础》课件
无线电视信号
通过地面、卫星或无线电视信号 接收数字电视节目。
数字电视的硬件组成
数字电视机
用于接收和显示数字电视节目 的电视机。
数字电视盒
将数字信号转换为模拟信号， 并连接到旧型电视机。
调谐器
用于接收数字电视信号的设备。
数字电视信号处理
1
解码
2
将数字电视信号转换为可供电视机显示
的图像和声音。
3
解扰
《数字电视基础》PPT课 件
数字电视是一种通过数字信号传输和处理来提供电视节目的技术。本课程将 讨论数字电视的基础知识，包括传输方式、硬件组成、信号处理、解码等。
什么是数字电视
数字电视是一种使用数字信号传输和处理来提供电视节目的技术。它可以提 供更清晰的图像和更优质的声音，同时具有更多的交互性和多媒体功能。
数字电视传输方式
1
卫星传输
2
通过卫星信号传输数字电视节目。
3
电缆传输
通过电缆将数字信号传输到电视机。
地面传输
通过地面无线传输数字电视信号。
数字电视的优势
1 高清画质
提供更清晰、更逼真的图像质量。
2 优质音效
拥有更出色的声音效果。
3 多和游戏等。
对数字信号进行解扰，以提高图像和声 音的质量。
图像处理
对图像进行处理，包括增强、调整和缩 放等。
4 交互性
用户可以与电视节目进行互动，参与投票、 留言等。
数字电视的标准
数字电视采用一套特定的标准来确保不同电视设备和服务提供商之间的兼容 性。常见的数字电视标准有DVB、ATSC和ISDB。
数字电视网络
有线网络
通过有线网络连接电视机和互联 网。
数字电视基础知识培训(有线电视网络技术培训班)100406(PPT课件)

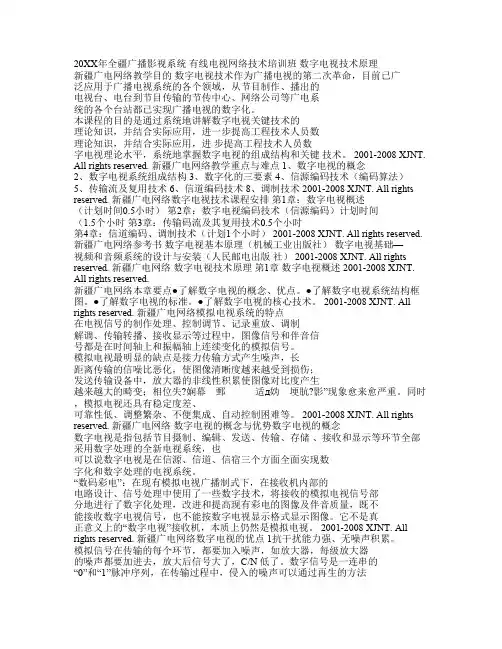

20XX年全疆广播影视系统有线电视网络技术培训班数字电视技术原理新疆广电网络教学目的数字电视技术作为广播电视的第二次革命，目前已广泛应用于广播电视系统的各个领域，从节目制作、播出的电视台、电台到节目传输的节传中心、网络公司等广电系统的各个台站都已实现广播电视的数字化。
本课程的目的是通过系统地讲解数字电视关键技术的理论知识，并结合实际应用，进一步提高工程技术人员数理论知识，并结合实际应用，进步提高工程技术人员数字电视理论水平，系统地掌握数字电视的组成结构和关键技术。
2001-2008 XJNT. All rights reserved. 新疆广电网络教学重点与难点 1、数字电视的概念2、数字电视系统组成结构3、数字化的三要素4、信源编码技术（编码算法）5、传输流及复用技术6、信道编码技术 8、调制技术 2001-2008 XJNT. All rights reserved. 新疆广电网络数字电视技术课程安排第1章：数字电视概述（计划时间0.5小时）第2章：数字电视编码技术（信源编码）计划时间（1.5个小时第3章：传输码流及其复用技术0.5个小时第4章：信道编码、调制技术（计划1个小时） 2001-2008 XJNT. All rights reserved. 新疆广电网络参考书数字电视基本原理（机械工业出版社）数字电视基础—视频和音频系统的设计与安装（人民邮电出版社） 2001-2008 XJNT. All rights reserved. 新疆广电网络数字电视技术原理第1章数字电视概述 2001-2008 XJNT. All rights reserved.新疆广电网络本章要点●了解数字电视的概念、优点。
●了解数字电视系统结构框图。
●了解数字电视的标准。
●了解数字电视的核心技术。
2001-2008 XJNT. All rights reserved. 新疆广电网络模拟电视系统的特点在电视信号的制作处理、控制调节、记录重放、调制解调、传输转播、接收显示等过程中，图像信号和伴音信号都是在时间轴上和振幅轴上连续变化的模拟信号。
