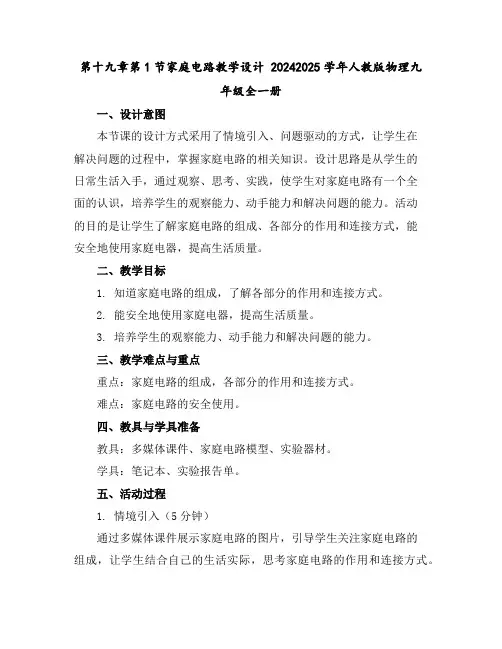

第十九章第1节家庭电路教学设计 20242025学年人教版物理九年级全一册一、设计意图本节课的设计方式采用了情境引入、问题驱动的方式,让学生在解决问题的过程中,掌握家庭电路的相关知识。
设计思路是从学生的日常生活入手,通过观察、思考、实践,使学生对家庭电路有一个全面的认识,培养学生的观察能力、动手能力和解决问题的能力。
活动的目的是让学生了解家庭电路的组成、各部分的作用和连接方式,能安全地使用家庭电器,提高生活质量。
二、教学目标1. 知道家庭电路的组成,了解各部分的作用和连接方式。
2. 能安全地使用家庭电器,提高生活质量。
3. 培养学生的观察能力、动手能力和解决问题的能力。
三、教学难点与重点重点:家庭电路的组成,各部分的作用和连接方式。
难点:家庭电路的安全使用。
四、教具与学具准备教具:多媒体课件、家庭电路模型、实验器材。
学具:笔记本、实验报告单。
五、活动过程1. 情境引入(5分钟)通过多媒体课件展示家庭电路的图片,引导学生关注家庭电路的组成,让学生结合自己的生活实际,思考家庭电路的作用和连接方式。
2. 探究家庭电路的组成(10分钟)学生分组讨论,根据已有知识,分析家庭电路的组成,各部分的作用和连接方式。
教师巡回指导,解答学生的疑问。
3. 家庭电路模型实验(10分钟)学生在实验报告中填写实验步骤、现象和结论。
教师检查实验报告,及时给予反馈。
4. 家庭电路的安全使用(5分钟)5. 课堂小结(5分钟)六、活动重难点重点:家庭电路的组成,各部分的作用和连接方式。
难点:家庭电路的安全使用。
七、课后反思及拓展延伸课后,我反思这节课的设计和实施过程,觉得学生在探究家庭电路的组成和连接方式时,表现出很高的兴趣和参与度,但在家庭电路的安全使用方面,部分学生还存在一定的认识不足。
为此,我计划在课后开展一次家庭电路安全知识的手抄报活动,让学生通过收集、整理、展示家庭电路安全知识,进一步提高学生的安全意识。
同时,我还打算让学生结合自己的生活实际,设计一个家庭电路的改进方案,培养学生的创新意识和实践能力。

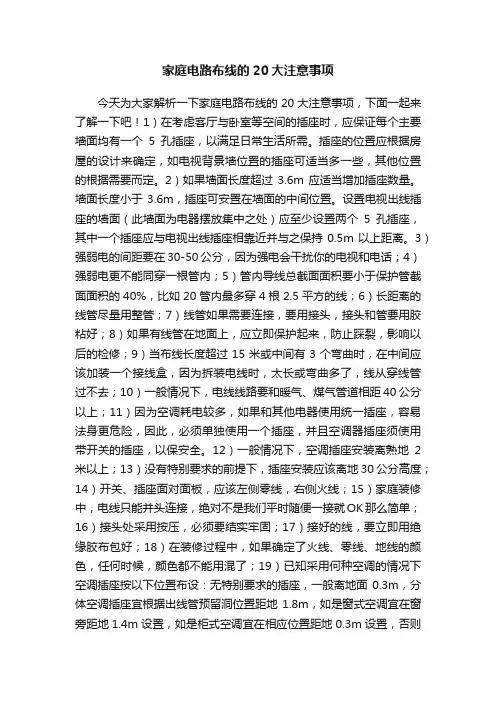

家庭电路布线的20大注意事项今天为大家解析一下家庭电路布线的20大注意事项,下面一起来了解一下吧!1)在考虑客厅与卧室等空间的插座时,应保证每个主要墙面均有一个5孔插座,以满足日常生活所需。
插座的位置应根据房屋的设计来确定,如电视背景墙位置的插座可适当多一些,其他位置的根据需要而定。
2)如果墙面长度超过3.6m应适当增加插座数量。
墙面长度小于3.6m,插座可安置在墙面的中间位置。
设置电视出线插座的墙面(此墙面为电器摆放集中之处)应至少设置两个5孔插座,其中一个插座应与电视出线插座相靠近并与之保持0.5m以上距离。
3)强弱电的间距要在30-50公分,因为强电会干扰你的电视和电话;4)强弱电更不能同穿一根管内;5)管内导线总截面面积要小于保护管截面面积的40%,比如20管内最多穿4根2.5平方的线;6)长距离的线管尽量用整管;7)线管如果需要连接,要用接头,接头和管要用胶粘好;8)如果有线管在地面上,应立即保护起来,防止踩裂,影响以后的检修;9)当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去;10)一般情况下,电线线路要和暖气、煤气管道相距40公分以上;11)因为空调耗电较多,如果和其他电器使用统一插座,容易法身更危险,因此,必须单独使用一个插座,并且空调器插座须使用带开关的插座,以保安全。
12)一般情况下,空调插座安装离熟地2米以上;13)没有特别要求的前提下,插座安装应该离地30公分高度;14)开关、插座面对面板,应该左侧零线,右侧火线;15)家庭装修中,电线只能并头连接,绝对不是我们平时随便一接就OK那么简单;16)接头处采用按压,必须要结实牢固;17)接好的线,要立即用绝缘胶布包好;18)在装修过程中,如果确定了火线、零线、地线的颜色,任何时候,颜色都不能用混了;19)已知采用何种空调的情况下空调插座按以下位置布设:无特别要求的插座,一般离地面0.3m,分体空调插座宜根据出线管预留洞位置距地1.8m,如是窗式空调宜在窗旁距地1.4m设置,如是柜式空调宜在相应位置距地0.3m设置,否则按分体空调考虑预留空调插座。

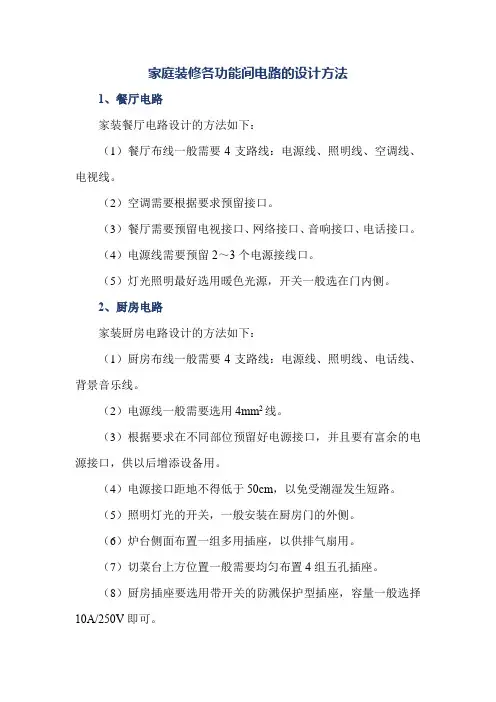

家庭装修各功能间电路的设计方法1、餐厅电路家装餐厅电路设计的方法如下:(1)餐厅布线一般需要4支路线:电源线、照明线、空调线、电视线。
(2)空调需要根据要求预留接口。
(3)餐厅需要预留电视接口、网络接口、音响接口、电话接口。
(4)电源线需要预留2~3个电源接线口。
(5)灯光照明最好选用暖色光源,开关一般选在门内侧。
2、厨房电路家装厨房电路设计的方法如下:(1)厨房布线一般需要4支路线:电源线、照明线、电话线、背景音乐线。
(2)电源线一般需要选用4mm2线。
(3)根据要求在不同部位预留好电源接口,并且要有富余的电源接口,供以后增添设备用。
(4)电源接口距地不得低于50cm,以免受潮湿发生短路。
(5)照明灯光的开关,一般安装在厨房门的外侧。
(6)炉台侧面布置一组多用插座,以供排气扇用。
(7)切菜台上方位置一般需要均匀布置4组五孔插座。
(8)厨房插座要选用带开关的防溅保护型插座,容量一般选择10A/250V即可。
(9)厨房插座底边距地一般为1.2~1.4m。
(10)厨房设计一个电话机,方便使用。
(11)厨房的家用电器主要有电冰箱、电饭煲、排气扇、消毒柜、电热水器、电烤箱、微波炉、洗碗机、壁挂式电话机、抽油烟机、食品加工机等设备。
并且,要考虑厨房设备的更新。
(12)根据厨房布置大样图,确定好污水池、炉台、切菜台的位置,才有利于厨房电路的设计。
3、客厅电路家装客厅电路设计的方法如下:(1)客厅布线需要考虑多支路线,具体包括电源线、照明线、空调线、电视线、电话线、电脑线、对讲器或门铃线、报警线、家庭影院、背景音乐等。
(2)客厅各线终端预留分布包括电视柜上方预留电源插座、电视插座、电脑线终端插座、空调线终端插座(16A的面板)、照明线开关、音响(音箱、DVD机、功放机)、电暖炉、落地台灯。
(3)客厅其他墙上,需要根据情况来布置1~2个多用插座,作为备用。
(4)客厅的插座容量的选择要求壁挂式空调机需要用10A三孔插座,柜式空调机需要用15A三孔插座,其他一般电器可以选择10A 的多用插座。

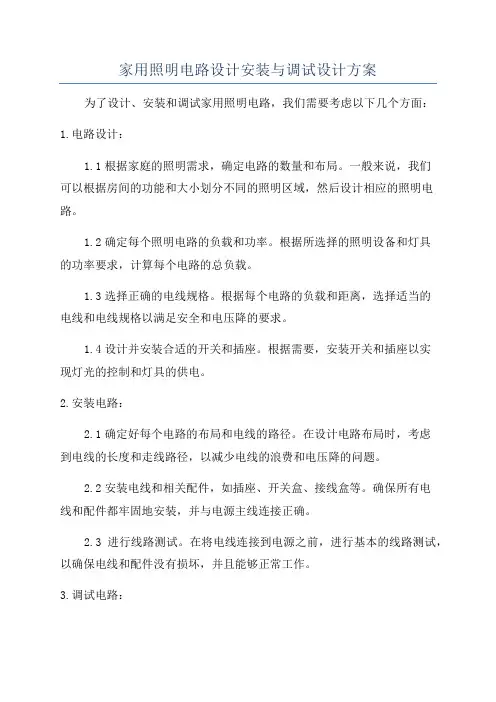

家用照明电路设计安装与调试设计方案为了设计、安装和调试家用照明电路,我们需要考虑以下几个方面:1.电路设计:1.1根据家庭的照明需求,确定电路的数量和布局。
一般来说,我们可以根据房间的功能和大小划分不同的照明区域,然后设计相应的照明电路。
1.2确定每个照明电路的负载和功率。
根据所选择的照明设备和灯具的功率要求,计算每个电路的总负载。
1.3选择正确的电线规格。
根据每个电路的负载和距离,选择适当的电线和电线规格以满足安全和电压降的要求。
1.4设计并安装合适的开关和插座。
根据需要,安装开关和插座以实现灯光的控制和灯具的供电。
2.安装电路:2.1确定好每个电路的布局和电线的路径。
在设计电路布局时,考虑到电线的长度和走线路径,以减少电线的浪费和电压降的问题。
2.2安装电线和相关配件,如插座、开关盒、接线盒等。
确保所有电线和配件都牢固地安装,并与电源主线连接正确。
2.3进行线路测试。
在将电线连接到电源之前,进行基本的线路测试,以确保电线和配件没有损坏,并且能够正常工作。
3.调试电路:3.1连接灯具和其他照明设备。
按照设计方案,将灯具和其他照明设备连接到相应的电路上,并检查它们是否能够正常工作。
3.2进行开关和插座的调试。
测试每个开关和插座,确保它们能够正常控制灯光和供电设备。
3.3检查电线和配件的安全性。
检查所有电线和配件的接触是否安全,是否存在漏电、短路等安全隐患。
3.4测试整个电路系统。
通过打开和关闭所有的灯光和插座,测试整个电路系统的可靠性和稳定性。
为了有效地设计、安装和调试家用照明电路,我们还需要做到以下几点:1.遵守安全规范。
在设计和安装过程中,要遵守电气安全规范,使用符合标准的电线、插座和配件,并确保所有的电气工作都在断电的情况下进行。
2.注意负载平衡。
在设计电路时,要合理分配负载,避免过度加载一些电路,以防止电路过载和火灾等安全问题。
3.考虑节能因素。
在选择照明设备和灯具时,要选择节能型产品,以降低家庭用电量和能源消耗。

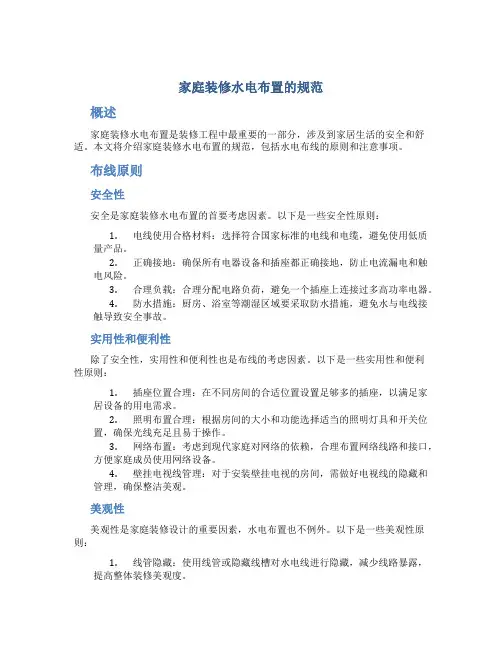

家庭装修水电布置的规范概述家庭装修水电布置是装修工程中最重要的一部分,涉及到家居生活的安全和舒适。
本文将介绍家庭装修水电布置的规范,包括水电布线的原则和注意事项。
布线原则安全性安全是家庭装修水电布置的首要考虑因素。
以下是一些安全性原则:1.电线使用合格材料:选择符合国家标准的电线和电缆,避免使用低质量产品。
2.正确接地:确保所有电器设备和插座都正确接地,防止电流漏电和触电风险。
3.合理负载:合理分配电路负荷,避免一个插座上连接过多高功率电器。
4.防水措施:厨房、浴室等潮湿区域要采取防水措施,避免水与电线接触导致安全事故。
实用性和便利性除了安全性,实用性和便利性也是布线的考虑因素。
以下是一些实用性和便利性原则:1.插座位置合理:在不同房间的合适位置设置足够多的插座,以满足家居设备的用电需求。
2.照明布置合理:根据房间的大小和功能选择适当的照明灯具和开关位置,确保光线充足且易于操作。
3.网络布置:考虑到现代家庭对网络的依赖,合理布置网络线路和接口,方便家庭成员使用网络设备。
4.壁挂电视线管理:对于安装壁挂电视的房间,需做好电视线的隐藏和管理,确保整洁美观。
美观性美观性是家庭装修设计的重要因素,水电布置也不例外。
以下是一些美观性原则:1.线管隐藏:使用线管或隐藏线槽对水电线进行隐藏,减少线路暴露,提高整体装修美观度。
2.开关样式统一:选择一套风格统一的开关面板,确保整个家居的一致性。
3.插座位置合理:插座的位置要合理布置,避免在显眼位置出现过多的插座,影响整体美观。
布线注意事项在进行家庭装修水电布置时,还需注意以下事项:1.避免潮湿区域水电线搭配:如厨房、浴室等潮湿区域不宜将电线与水管等布置在同一区域,避免潮湿导致电线短路、漏电等安全问题。
2.电线管路规划:根据家庭的布局和功能需求规划电线走向,避免过多的弯曲和绕线,减少线路阻力,提高电能利用效率。
3.高负荷电器单独线路:对一些高功率电器,如冰箱、空调等,应单独设置电源线路,避免影响其他插座的正常使用。

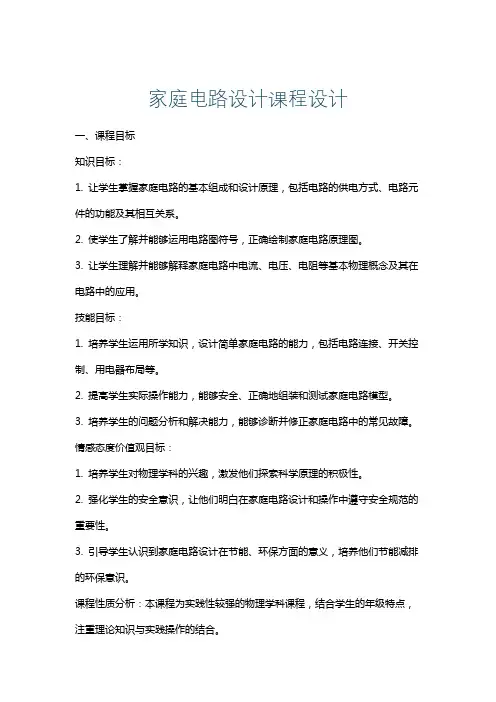

家庭电路设计课程设计一、课程目标知识目标:1. 让学生掌握家庭电路的基本组成和设计原理,包括电路的供电方式、电路元件的功能及其相互关系。
2. 使学生了解并能够运用电路图符号,正确绘制家庭电路原理图。
3. 让学生理解并能够解释家庭电路中电流、电压、电阻等基本物理概念及其在电路中的应用。
技能目标:1. 培养学生运用所学知识,设计简单家庭电路的能力,包括电路连接、开关控制、用电器布局等。
2. 提高学生实际操作能力,能够安全、正确地组装和测试家庭电路模型。
3. 培养学生的问题分析和解决能力,能够诊断并修正家庭电路中的常见故障。
情感态度价值观目标:1. 培养学生对物理学科的兴趣,激发他们探索科学原理的积极性。
2. 强化学生的安全意识,让他们明白在家庭电路设计和操作中遵守安全规范的重要性。
3. 引导学生认识到家庭电路设计在节能、环保方面的意义,培养他们节能减排的环保意识。
课程性质分析:本课程为实践性较强的物理学科课程,结合学生的年级特点,注重理论知识与实践操作的结合。
学生特点分析:考虑到学生所在年级,已具备一定的物理知识基础和动手能力,对新鲜事物充满好奇,但需要进一步引导和培养实际应用能力。
教学要求:通过本课程的学习,使学生将理论知识与实际操作相结合,培养解决实际问题的能力,达到学以致用的教学目的。
教学中将目标分解为具体可操作的学习成果,便于教学设计和学习效果的评估。
二、教学内容1. 家庭电路基础知识:- 电流、电压、电阻的概念及其在家庭电路中的应用。
- 家庭电路的供电方式:单相交流电、三相交流电。
- 家庭电路的安全知识:触电、短路、过载等危险及其防护措施。
2. 家庭电路元件及功能:- 常见电路元件:电源、开关、用电器、导线、保险丝等。
- 电路元件符号及其在电路图中的应用。
- 电路元件的选型和使用注意事项。
3. 家庭电路设计原理:- 电路图的绘制方法。
- 家庭电路的布线原则和用电器布局。
- 电路设计与实际操作:开关控制、插座安装、照明设备连接等。

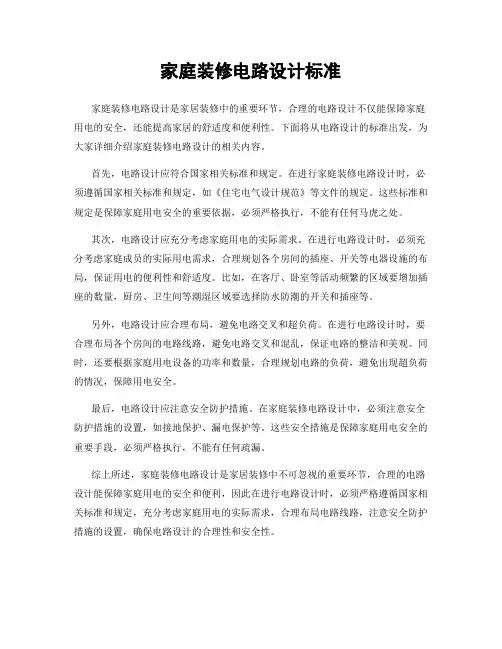

家庭装修电路设计标准
家庭装修电路设计是家居装修中的重要环节,合理的电路设计不仅能保障家庭用电的安全,还能提高家居的舒适度和便利性。
下面将从电路设计的标准出发,为大家详细介绍家庭装修电路设计的相关内容。
首先,电路设计应符合国家相关标准和规定。
在进行家庭装修电路设计时,必须遵循国家相关标准和规定,如《住宅电气设计规范》等文件的规定。
这些标准和规定是保障家庭用电安全的重要依据,必须严格执行,不能有任何马虎之处。
其次,电路设计应充分考虑家庭用电的实际需求。
在进行电路设计时,必须充分考虑家庭成员的实际用电需求,合理规划各个房间的插座、开关等电器设施的布局,保证用电的便利性和舒适度。
比如,在客厅、卧室等活动频繁的区域要增加插座的数量,厨房、卫生间等潮湿区域要选择防水防潮的开关和插座等。
另外,电路设计应合理布局,避免电路交叉和超负荷。
在进行电路设计时,要合理布局各个房间的电路线路,避免电路交叉和混乱,保证电路的整洁和美观。
同时,还要根据家庭用电设备的功率和数量,合理规划电路的负荷,避免出现超负荷的情况,保障用电安全。
最后,电路设计应注意安全防护措施。
在家庭装修电路设计中,必须注意安全防护措施的设置,如接地保护、漏电保护等。
这些安全措施是保障家庭用电安全的重要手段,必须严格执行,不能有任何疏漏。
综上所述,家庭装修电路设计是家居装修中不可忽视的重要环节,合理的电路设计能保障家庭用电的安全和便利,因此在进行电路设计时,必须严格遵循国家相关标准和规定,充分考虑家庭用电的实际需求,合理布局电路线路,注意安全防护措施的设置,确保电路设计的合理性和安全性。

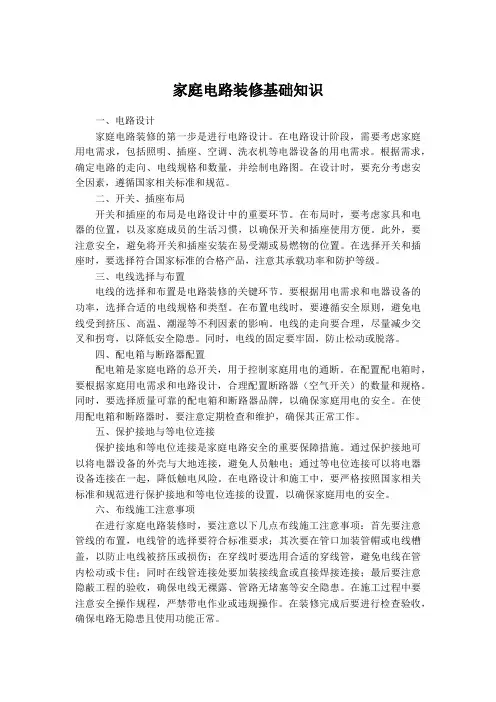

家庭电路装修基础知识一、电路设计家庭电路装修的第一步是进行电路设计。
在电路设计阶段,需要考虑家庭用电需求,包括照明、插座、空调、洗衣机等电器设备的用电需求。
根据需求,确定电路的走向、电线规格和数量,并绘制电路图。
在设计时,要充分考虑安全因素,遵循国家相关标准和规范。
二、开关、插座布局开关和插座的布局是电路设计中的重要环节。
在布局时,要考虑家具和电器的位置,以及家庭成员的生活习惯,以确保开关和插座使用方便。
此外,要注意安全,避免将开关和插座安装在易受潮或易燃物的位置。
在选择开关和插座时,要选择符合国家标准的合格产品,注意其承载功率和防护等级。
三、电线选择与布置电线的选择和布置是电路装修的关键环节。
要根据用电需求和电器设备的功率,选择合适的电线规格和类型。
在布置电线时,要遵循安全原则,避免电线受到挤压、高温、潮湿等不利因素的影响。
电线的走向要合理,尽量减少交叉和拐弯,以降低安全隐患。
同时,电线的固定要牢固,防止松动或脱落。
四、配电箱与断路器配置配电箱是家庭电路的总开关,用于控制家庭用电的通断。
在配置配电箱时,要根据家庭用电需求和电路设计,合理配置断路器(空气开关)的数量和规格。
同时,要选择质量可靠的配电箱和断路器品牌,以确保家庭用电的安全。
在使用配电箱和断路器时,要注意定期检查和维护,确保其正常工作。
五、保护接地与等电位连接保护接地和等电位连接是家庭电路安全的重要保障措施。
通过保护接地可以将电器设备的外壳与大地连接,避免人员触电;通过等电位连接可以将电器设备连接在一起,降低触电风险。
在电路设计和施工中,要严格按照国家相关标准和规范进行保护接地和等电位连接的设置,以确保家庭用电的安全。
六、布线施工注意事项在进行家庭电路装修时,要注意以下几点布线施工注意事项:首先要注意管线的布置,电线管的选择要符合标准要求;其次要在管口加装管帽或电线槽盖,以防止电线被挤压或损伤;在穿线时要选用合适的穿线管,避免电线在管内松动或卡住;同时在线管连接处要加装接线盒或直接焊接连接;最后要注意隐蔽工程的验收,确保电线无裸露、管路无堵塞等安全隐患。

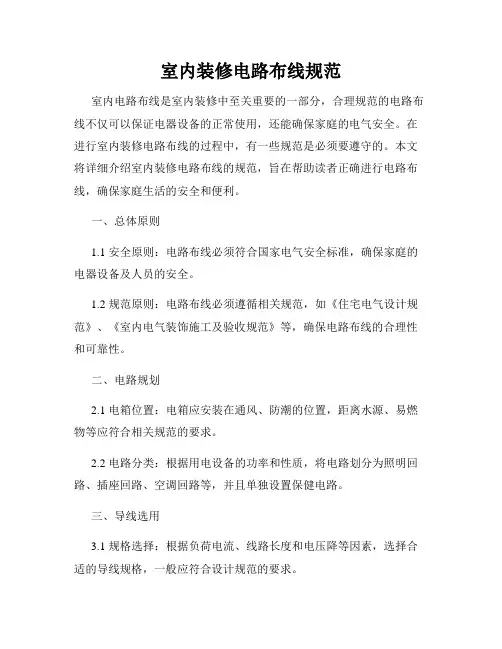

室内装修电路布线规范室内电路布线是室内装修中至关重要的一部分,合理规范的电路布线不仅可以保证电器设备的正常使用,还能确保家庭的电气安全。
在进行室内装修电路布线的过程中,有一些规范是必须要遵守的。
本文将详细介绍室内装修电路布线的规范,旨在帮助读者正确进行电路布线,确保家庭生活的安全和便利。
一、总体原则1.1 安全原则:电路布线必须符合国家电气安全标准,确保家庭的电器设备及人员的安全。
1.2 规范原则:电路布线必须遵循相关规范,如《住宅电气设计规范》、《室内电气装饰施工及验收规范》等,确保电路布线的合理性和可靠性。
二、电路规划2.1 电箱位置:电箱应安装在通风、防潮的位置,距离水源、易燃物等应符合相关规范的要求。
2.2 电路分类:根据用电设备的功率和性质,将电路划分为照明回路、插座回路、空调回路等,并且单独设置保健电路。
三、导线选用3.1 规格选择:根据负荷电流、线路长度和电压降等因素,选择合适的导线规格,一般应符合设计规范的要求。
3.2 导线材质:优先选择铜导线,其导电性能好,使用寿命长,抗氧化、抗腐蚀能力强。
四、插座安装4.1 安装位置:插座应离地面1.3米左右,距离水源、易燃物等应符合相关安全标准。
4.2 数量规划:各个房间的插座数量应根据用电设备种类和布局要求合理安排。
4.3 分线板设置:对于大功率电器,应单独设置插座分线板,并采用独立的插座回路。
五、照明灯具安装5.1 照明回路:根据照明灯具的数量和功率,设计合理的照明回路,保证照明灯具正常工作。
5.2 安全保护:在照明灯具上安装漏电保护器、过载保护器等安全装置,确保照明灯具的安全使用。
六、地面插座、开关盒安装6.1 安装位置:地面插座应设置在方便使用的位置,开关盒应设置在进门处等方便操作的位置。
6.2 防潮处理:电源插座、开关盒要采取防潮措施,保证使用安全。
七、安装操作规范7.1 接线规范:接线应牢固可靠,不得存在漏接、错接等现象。
7.2 保护措施:电线电缆接头要加装绝缘套管或绝缘胶带,确保绝缘良好,避免触电危险。

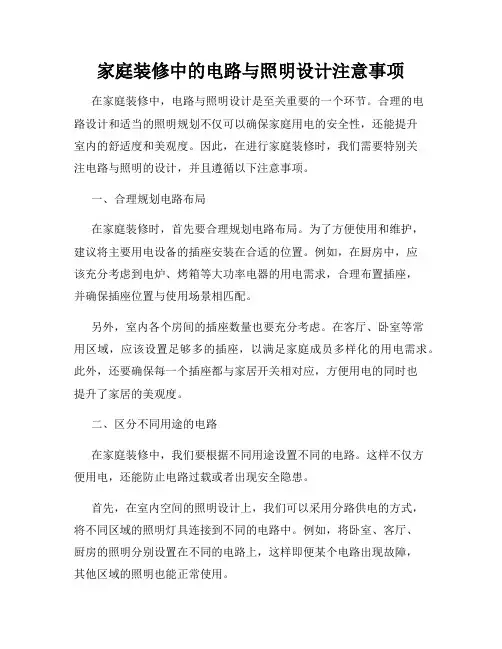

家庭装修中的电路与照明设计注意事项在家庭装修中,电路与照明设计是至关重要的一个环节。
合理的电路设计和适当的照明规划不仅可以确保家庭用电的安全性,还能提升室内的舒适度和美观度。
因此,在进行家庭装修时,我们需要特别关注电路与照明的设计,并且遵循以下注意事项。
一、合理规划电路布局在家庭装修时,首先要合理规划电路布局。
为了方便使用和维护,建议将主要用电设备的插座安装在合适的位置。
例如,在厨房中,应该充分考虑到电炉、烤箱等大功率电器的用电需求,合理布置插座,并确保插座位置与使用场景相匹配。
另外,室内各个房间的插座数量也要充分考虑。
在客厅、卧室等常用区域,应该设置足够多的插座,以满足家庭成员多样化的用电需求。
此外,还要确保每一个插座都与家居开关相对应,方便用电的同时也提升了家居的美观度。
二、区分不同用途的电路在家庭装修中,我们要根据不同用途设置不同的电路。
这样不仅方便用电,还能防止电路过载或者出现安全隐患。
首先,在室内空间的照明设计上,我们可以采用分路供电的方式,将不同区域的照明灯具连接到不同的电路中。
例如,将卧室、客厅、厨房的照明分别设置在不同的电路上,这样即便某个电路出现故障,其他区域的照明也能正常使用。
此外,家庭中的大功率电器,如冰箱、洗衣机、空调等,也应单独设置电路。
这样可以避免过多电器同时使用而导致电路过载,确保电器的正常运行。
三、注意电线的敷设与隐蔽处理在家庭装修中,电线的敷设和隐蔽处理是非常重要的环节。
正确的电线敷设不仅能保证电路的安全运行,还能美观整洁。
首先,要采用适当的导线规格和种类。
不同电器需要不同规格的导线,因此要根据实际情况选用合适的导线。
此外,还要注意导线的种类,如一般家庭用电可以采用PVC导线,而潮湿环境如厨房和浴室可以选择橡胶或尼龙导线。
其次,电线敷设时要注意走线的合理性和安全性。
建议尽量靠近墙面或地面敷设,并且要避免与锐利物体接触,以防损坏导线绝缘层。
此外,要避免长时间折弯或受到挤压,以免导线老化或损坏。
国家家装电路布线标准
国家家装电路布线标准是为了保障家庭电路安全、稳定运行而制定的一系列规范。
电路布线是家庭装修中一个十分重要的环节,合理的电路布线不仅能保障家庭用电安全,还能提高电器设备的使用效率。
因此,遵循国家家装电路布线标准至关重要。
首先,国家家装电路布线标准要求在家庭电路设计中,需要充分考虑家庭用电的需求,合理规划电路布线。
在不同房间,不同功能区域,应该根据用电设备的功率、数量等因素进行合理布线设计,确保每个插座、开关的供电负荷均匀、合理。
其次,国家家装电路布线标准要求在电路布线过程中,需要使用符合国家标准的电线、插座、开关等电器设备。
电线要求使用阻燃、耐高温、耐磨损的材料,插座、开关要求符合国家认证标准,确保电器设备的安全可靠性。
另外,国家家装电路布线标准还要求在电路布线过程中,需要做好接地保护工作。
合理的接地设计可以有效防止电器设备因漏电、雷击等原因造成的安全事故,保障家庭用电安全。
此外,国家家装电路布线标准还对电路布线的施工工艺、验收标准等方面进行了详细规定。
施工人员需要具备相关的电工证书,严格按照标准要求进行电路布线施工,确保施工质量。
总的来说,国家家装电路布线标准的制定是为了保障家庭用电安全、提高家庭用电效率。
遵循国家家装电路布线标准,可以有效预防因电路布线不合理、电器设备不合格等原因引起的安全事故,保障家庭成员的生命财产安全。
在家庭装修中,我们应该重视电路布线的设计和施工,遵循国家家装电路布线标准,选择正规的电工进行施工,使用符合国家标准的电器设备,确保家庭用电安全。
只有这样,才能让家庭成员在安全、舒适的家庭环境中生活。
家庭装修电路设计如何设计家庭的强弱电1、卧室: 一般应为7支路线:包括电源线、照明线、空调线、电视馈线、电话线、电脑线、报警线。
卧室各线终端欲留:床头柜的上方欲留电源线口,并采用5孔插线板带开关为宜,可以减少床头灯没开关的麻烦,还应欲留电话线口,如果双床头柜,应在两个床头柜上方分别欲留电源、电话线口。
梳妆台上方应欲留电源接线口,另外考虑梳妆镜上方应有反射灯光,在电线盒旁另加装一个开关。
写字台或电脑台上方应安装电源线、电视馈线、电脑线、电话线接口。
照明灯光采用单头灯或吸顶灯,多头灯应加装分控器,重点是开关,建议采用双控开关,单联,一个安装在卧室门外侧,另一个开关安装在床头柜上侧或床边较易操作部位。
空调线终端接口欲留,需由空调安装专业人员设定位置。
报警线在顶部位置欲留线口。
如果卧室采用地板下远红外取暖,电源线与开关调节器必须采用适合6平方铜线与所需电压相匹配的开关,温控调节器切不可用普通照明开关,该电路必须另行铺设,直到入户电源控开部分。
2、走廊、过厅: 应为2支路线:包括电源线、照明线。
电源终端接口欲留1—2个。
灯光应根据走廊长度、面积而定、如果较宽可安装顶灯、壁灯;如果狭窄,只能安装顶灯或透光玻璃顶,在户外内侧安装开关。
3、厨房: 应为2支路线:包括电源线、照明线。
电源线部分尤为重要,最好选用4mm2线,因为随着厨房设备的更新,目前使用如微波炉、抽油烟机、洗碗机、消毒柜、食品加工机、电烤箱、电冰箱等设备增多,所以应根据客户要求在不同部位欲留电源接口,并稍有富余,以备日后所增添的厨房设备使用,电源接口距地不得低于50cm,避免因潮湿造成短路。
照明灯光的开关,最好安装在厨房门的外侧。
4、餐厅: 应为3支路线:包括电源线、照明线、空调线。
电源线尽量欲留2至3个电源接线口。
灯光照明最好选用暖色光源,开关选在门内侧。
空调也需按专业人员要求欲留接口。
5.卫生间: 应为3支线路:电源线、照明线、电话线。
电源线以选用4mm2线为宜。
家装电路布线标准尺寸家装电路布线是家庭装修中非常重要的一部分,合理的电路布线可以保障家庭用电的安全,同时也能提高电器设备的使用效率。
在进行家装电路布线时,需要严格按照标准尺寸进行设计和施工,以确保电路的稳定性和安全性。
首先,我们需要了解一些基本的电路布线标准尺寸。
一般来说,家庭电路的线缆尺寸主要有2.5平方毫米、4平方毫米和6平方毫米三种规格。
在选择线缆尺寸时,需要根据实际用电负荷来确定,以确保电路能够承载所需的电流。
此外,电路的开关插座布置也需要根据标准尺寸进行设计,一般来说,插座距地面的高度为300-350毫米,开关的安装高度为1200-1400毫米。
在进行电路布线时,需要注意以下几点标准尺寸。
首先是电路线管的安装高度和间距,一般来说,电路线管距离地面的高度为250-300毫米,两条线管之间的间距为400-500毫米。
其次是插座和开关的布置规范,插座和开关的安装位置需要考虑使用的便捷性和美观性,一般来说,插座和开关之间的距离为150-200毫米。
另外,电路线管的弯曲半径也需要符合标准尺寸,一般来说,线管的最小弯曲半径为6倍管径。
除了以上提到的标准尺寸外,还需要注意电路的负荷计算和配电箱的选型。
在进行电路布线设计时,需要根据家庭用电设备的功率和数量来计算电路的负荷,以确定线缆的规格和配电箱的选型。
配电箱的选型需要考虑家庭用电的总负荷和分支负荷,以确保配电箱能够满足家庭用电的需求。
总的来说,家装电路布线标准尺寸的设计和施工需要严格按照相关规范进行,以确保电路的安全性和稳定性。
在进行电路布线时,需要根据实际情况选择合适的线缆规格和配电箱型号,并严格按照标准尺寸进行布置和安装。
只有这样,才能保障家庭用电的安全和方便,提高家庭生活的舒适度和便利性。
家庭配电方案家庭电路规划是一个技术含量很高的问题,如果规划不合理就容易造成安全隐患和费用浪费。
本文将从一些基本概念和技术要点出发,为大家介绍一些家庭配电方案的设计原则和方法。
希望对大家的家居装修和安全保障有所帮助。
第一节:电路基础知识在讲述家庭配电方案之前,让我们先来了解几个电学基础概念。
1.电压:电压是指电路两个点之间的电势差。
2.电流:电流是指经过导体的电荷移动量。
3.功率:功率是指用单位时间内的能量转换速率。
4.负载:指在电路中接受能量的器件。
对于家庭电路来说,我们需要掌握的是房屋入户处的电压和主干线电流的容量,一般来说,输入电压为220V,电流容量为10A或16A。
在这个基础上,我们需要计算每个电器的功率和负载,从而确定家庭电路的配电方案。
第二节:配电方案设计原则家庭对电力的需求机房间之间不均衡的,是在规划家庭电路时需要考虑的因素之一,我们需要根据各个房间的负载和电器使用情况,合理分配电路线路和插座的位置和数量。
具体来说,我们需要遵循以下四个原则:1.均匀分布:电器要尽量分布在各个房间中,避免集中放置。
2.专线分开:为大功率用电设备单独设置专线,避免过度共用。
3.负载平衡:为了避免负载不均衡,要合理分配不同电器设备的电路线路和位置。
4.安全可靠:电源插座、开关量要布局和设计得当,避免发生短路、漏电和火灾等危险。
第三节:配电方案设计步骤在了解配电方案设计原则的基础上,我们需要进行具体的配电方案设计。
下面是几个设计步骤:1.确认用电器设备:根据家庭现有的电器设备,确定每个设备的功率、电路数、位置和数量。
2.制定电路规划图:按照各个房间的需求和规划要求,设计电路线路和开关量的布局和分配。
3.计算负载功率:对于各个电器设备的功率和电路数量,计算出每个房间的功率负载和总功率负载。
4.评估电路负载:根据功率负载和支路总数,判断每个电路的电流大小和支路数是否合理。
5.确定电线规格:根据电路电流和支路数,计算出电线的断面和规格,并选择合适的插座和开关。
家庭电路教学设计——人教版引言:家庭电路教学对于学生们了解电路的原理和应用非常重要。
通过家庭电路教学,学生可以了解电路的构造和基本原理,并在实践中学习如何进行安全使用和维护。
本文将根据人教版教材的要求,设计一个家庭电路教学实践项目,以帮助学生深入理解电路的原理和技能。
一、教学目标1. 了解电流、电压和电阻的基本概念,能够正确地解释这些概念。
2. 掌握家庭电路常见元件的使用方法和特点,包括导线、开关、插座和灯泡等。
3. 学会如何正确地进行家庭电路的连接和维护,了解电路的安全使用方法。
4. 能够设计简单的家庭电路,包括串联电路和并联电路。
二、教学内容1. 电流、电压和电阻的基本概念2. 家庭电路常见元件的使用方法和特点3. 家庭电路的连接和维护4. 串联电路和并联电路的设计三、教学步骤1. 导入:引导学生回顾人教版教材中关于电流、电压和电阻的相关知识,帮助学生建立正确的概念。
2. 实验演示:利用示波器和其他实验仪器对家庭电路进行实验演示,展示电流和电压在电路中的作用和变化。
3. 元件介绍:通过实物或图片展示家庭电路常见元件的特点和使用方法,包括导线、开关、插座和灯泡等。
4. 家庭电路搭建:让学生根据给定的材料和要求,在实验室中搭建一个简单的家庭电路,包括开关、插座和灯泡等元件。
5. 安全使用和维护:引导学生了解电路的安全使用方法,包括避免过负荷、避免触电和正确维护等方面的知识。
6. 串联电路和并联电路设计:让学生根据教材中的知识和原理,设计一个串联电路和一个并联电路,并进行实际搭建和测试。
7. 总结:引导学生总结本次教学实践的主要内容和所学到的知识。
四、教学评估1. 实践表现:观察学生在实验室中搭建家庭电路的过程和操作,评估其实践能力和安全意识。
2. 实验报告:要求学生撰写一份实验报告,包括实验目的、实验步骤、实验结果和实验结论等内容,评估学生的理论知识和表达能力。
3. 小组讨论:组织学生进行小组讨论,就家庭电路的设计和安全问题进行交流和分享,评估学生的社会合作能力和学习态度。
家庭电路设计实施方案
在进行家庭电路设计时,首先需要考虑的是电路的布局。
根据家庭的实际情况,我们可以将家庭电路划分为照明电路、插座电路、特殊用电电路等。
在布局电路时,需要考虑到各个电器的使用位置,合理安排插座和开关的位置,以方便日常使用,并且要避免电线交叉和交错,保证电路的整洁和美观。
其次,配电方案也是家庭电路设计中需要考虑的重要因素。
在配电方案中,我
们需要根据家庭用电情况和电器功率来确定主干线和分支线的容量,确保电路不会因为过载而造成安全隐患。
同时,还需要考虑到不同电器的使用时间和功率峰值,合理安排各个电器的用电顺序,以平衡家庭用电负荷,提高电能利用率。
最后,选择合适的电器和电线材料也是家庭电路设计中需要重点考虑的问题。
在选择电器时,我们需要考虑到其功率、能效等因素,选择符合国家标准的产品,并且要注意安全性和耐用性。
在选择电线材料时,需要考虑到其导电能力、耐热性、耐磨性等因素,选择符合家庭用电需求的电线材料,以确保电路的安全稳定运行。
总之,家庭电路设计实施方案的制定需要考虑到电路布局、配电方案和选择合
适的电器和电线材料等因素。
只有综合考虑这些因素,才能设计出安全、稳定、便利和节能的家庭电路方案,为家庭生活提供可靠的电力保障。
家庭电路线路的走向设计随着科技的进步与家庭用电设备的不断升级,家庭电路线路设计已经成为了一个十分重要的问题。
合理的电路线路设计可以确保安全可靠的使用电器,同时也能提高家庭的用电效率。
本文就家庭电路线路的走向设计,探讨一下如何帮助家庭电器实现最佳的安全、环保和经济效益。
1. 家庭电路线路的走向设计原则家庭电路线路的走向设计主要基于两个原则:一是尽可能减少电线的长度,二是把每个电器独立开来,防止一个电器出现问题影响其他电器的正常使用。
首先,减少电线的长度可以降低电线的电阻,这样就可以减少电线传输电力时的能量损耗,使电线的利用效率更高。
同时,减少电线的长度也可以降低线路板的空气阻力和电磁干扰,更好地保护电器。
其次,把每个电器独立开来,是为了防止一个电器发生短路或漏电时影响别的电器的使用,从而加强家庭电路的安全可靠性。
对每个电器建立单独的电路,确保每个电器都能正常使用,同时保证每个电器工作的质量。
2. 家庭电路线路的布置家庭电路线路的布置需要考虑许多因素,例如,照明、电器设备、空调、保险箱及开关的安装位置等。
在设计时要遵循原则,根据家庭具体情况进行实际操作。
一般来说,家庭电路线路的布置应该从居室或厨房的进线来安排。
为了更好地使用电器,居室和厨房的电器应该用一个电线路来连接,这可以达到减少电阻和降低线路板的阻力和干扰的目的。
保险箱的位置应该要考虑安全因素。
电源开关应该处于高度的方便位置,方便获取并且安全。
此外,空调的电源线路应在家庭的重要用电线路,地线及保险箱内分别设立电源开关、电源切换器、保险箱及独立的地线线路。
在家庭整体架构的设计上,应遵循化分、分支、集中控制、统一配电的板块。
这样有利于电路线路的集中控制,便于管理和维护。
3. 家庭电路线路的维护家庭电路线路的维护很重要,维护好电路线路可以更好地使用电器,也可以更好地保护家庭的使用安全。
定期检查和清洗电器和线路,清除灰尘和污垢,防止在高温和过载状态下短路、开路或漏电出现。
家庭电路设计方案家庭电路设计是一项重要的任务,直接关系到家庭电力供应的质量和安全。
在设计家庭电路时,需要考虑到各种因素,如家庭成员的用电需求、电路的稳定性、安全性等。
以下是一个家庭电路设计方案,旨在为家庭提供安全可靠的电力供应。
1. 家庭用电需求分析在设计家庭电路之前,首先需要分析和评估家庭成员的用电需求。
这涉及到家庭的规模、家庭成员的生活习惯、家中的电器设备等。
通过了解用电需求,我们可以根据实际情况来合理配置电路,确保电力供应的稳定性。
2. 安全保护装置设计家庭电路的安全性是至关重要的。
在设计中,应考虑包括漏电保护器、过载保护器和短路保护器等安全保护装置。
漏电保护器可以及时检测到电流泄漏,并切断电源,起到保护人身安全的作用。
过载保护器和短路保护器可以在电路负载过大或短路时迅速切断电源,避免火灾等危险。
3. 电路布置及容量设计在家庭电路的布置中,应根据家庭的用电需求和家居布局来进行合理安排。
首先,应将主电源输入位置安排在家庭用电需求较为集中的区域,以方便电力供应。
其次,应根据用电设备的功率和数量来确定不同电路的容量,确保电力供应的稳定性。
4. 地线与零线的设计在设计家庭电路时,地线和零线的合理设计至关重要。
地线是起到安全保护作用的重要组成部分,可以将电流泄露到地下,减少对人身安全的威胁。
零线则是为电器设备提供回路,稳定电压,保障正常工作。
地线和零线的布线要符合相关的电气安全标准,确保电路的安全可靠。
5. 照明电路设计照明电路是家庭电路设计中的重要组成部分,直接关系到家庭成员的日常生活。
在照明电路设计中,需要根据照明灯具的功率和数量进行合理的布线,避免电路负荷过大。
此外,可以考虑使用节能灯具,减少家庭用电负荷,提高节能效果。
6. 动力电路设计动力电路通常用于家用电器设备的供电,例如冰箱、空调、电视等。
在设计动力电路时,需要根据电器设备的功率和数量来确定电路的容量,避免负载过大。
同时,应注意将不同功率的电器设备分配到不同的电路上,以保证电路稳定运行。
国家家装电路布线标准国家家装电路布线标准是指在家庭装修中,对电路布线的规范和要求。
合理的电路布线不仅可以保障家庭用电的安全,还能提高用电效率,减少能源浪费。
因此,了解国家家装电路布线标准对于每个家庭来说都是非常重要的。
首先,国家家装电路布线标准要求在家庭电路的设计和布线过程中,必须符合国家相关的电气安全标准和规范。
这包括选用符合国家标准的电线和插座,以及合格的开关和配电箱。
同时,在电路布线过程中,需要考虑家庭用电的实际需求,合理规划插座和开关的位置,确保家庭各个区域都能够方便地接入电源。
其次,国家家装电路布线标准要求在电路设计中考虑到安全和可靠性。
在家庭电路布线过程中,需要合理划分不同的回路,避免因为过载或短路而造成安全事故。
此外,还需要考虑到家庭用电的特点,合理设置漏电保护装置和过载保护装置,确保在发生故障时能够及时切断电源,保障家庭成员的安全。
另外,国家家装电路布线标准还要求在电路布线过程中,要做好接地和屏蔽工作。
良好的接地和屏蔽可以有效减少电磁干扰,提高电器设备的使用稳定性。
在家庭电路布线中,需要合理设置接地装置,确保接地良好,同时对于一些对电磁干扰比较敏感的区域,还需要考虑到屏蔽的问题,以减少外部干扰对家庭用电的影响。
最后,国家家装电路布线标准还要求在电路布线过程中,要考虑到未来的扩展和维护。
在家庭电路设计中,需要预留一定的电路容量和接口,以便未来家庭用电需求的增加。
同时,还需要合理设置配电箱和接线盒,方便日后的维护和检修工作。
总的来说,国家家装电路布线标准是为了保障家庭用电的安全和可靠性,提高家庭用电的效率和舒适度而制定的。
在家庭装修过程中,家庭成员应该充分了解国家家装电路布线标准,选择合格的电器设备和电工施工队伍,确保家庭电路布线符合国家标准,保障家庭用电的安全和舒适。
家庭电路设计要求住宅电路设计要根据住户的使用要求、家具布置、装修风格及家电布置,对照原有灯具、插座和出线口位置确定方案。
要遵守有关的技术要求和规范,保证施工质量和安全,以避免施工过程中或入住后反复修改。
住宅的电气改造因其造价不高,又很琐碎,常常得不到装修单位应有的重视。
但对住户来说,少一个插座、电视或电话出线口,都会造成使用不便,在装饰一新的家里拉明线也显得不协调。
1.对现状进行勘察和测试(1)配电箱要查看配电箱内的电表、进线和出线开关。
目前应用于住宅的电能表有5(20)、5(30)和10(40) A等,按其负载范围、功率因数0.85计算,分别可带3.7、5.6和7.5kW。
进线断路器的整定值决定了住户可以用多大用电负荷,在装有上述容量的电表时,其相应进线断路器整定值分别为20、32和40A时,才能带动上述负荷。
当负荷超过时,进线断路器跳闸,住户内所有电源都会断掉。
同样,当断路器电流整定为16A时,如果负荷超过3kW,也会出现跳闸断电,所以不能将大容量用电负荷集中装于一条文路上。
出线回路的数量也很重要,在照明、插座和空调三个支路的基础上,当住户家用电器较多时,增加厨房、电热水器等支路也是必要的。
除空调外的插座支路应装有漏电保护装置,用于住宅的漏电开关动作电流30mA,动作时间0.1s,是为了保证人身安全而选择的。
(2)对现状线路进行测试住宅的电气管线为暗敷设,其线路走向和畅通的状况,不能直接从外观看出,因此对现状线路进行测试,是一个不能忽略的步骤。
常常听见住户抱怨有的插座没电––土建施工中如果电线管在暗敷设过程中被压扁或堵死,电线无法穿过,造成局部电路不通;家里插座不少,电表容量不小,可大容量用电电器一开就断电––设计中对支路虽有明确的划分,但施工中可能没有按图施工或将住户空调、电热水器等用电量大的电器都装于同一支路;更重要的是用电安全,如果把移动电器(如电吹风、电熨斗)或潮湿场所的电器(如电热水器)接于无漏电保护的支路上,就会留下安全隐患。
电话、电视线路等也应进行检查,要试试电话(电视、可视对讲等)出线口与上一级端子箱间预留的带线(铁丝)能否抽动,如果不能抽动,该出线口以后也不可能接通使用,只能另设明线。
因此,住宅电气改造的第一步是要检查每一盏灯、每一个插座是否通电,检查至每一个弱电出线口的管线是否畅通,记录下现状配电线路的连接情况,哪些插座接在有漏电保护的支路上,哪些插座接在无漏电保护的支路上。
有条件的话,测一下导线的绝缘是否完好,导线间和导线对地间的绝缘电阻不得低于0.5M,测一下保护线是否接地良好(特别是旧住宅楼)。
如果三孔插座的保护端没有接好,如果建筑物的进户接地出了问题或电阻值过高,户内三孔插座的保护端也就失去了作用。
2.关于设备和材料的选择家里的电路包括强电电路和弱电电路,在设计过程中的侧重点各有不同。
强电系统首先要考虑的问题是安全,而弱电系统设计最先考虑的是稳定,可靠(当然,这并不是说强电系统就不要可靠了,也不是说弱电系统就没有安全问题了)。
强电线路要做到安全,首先就要保证电线的规格要符合要求,特别是芯线的横截面积。
当电流流过电线的时候,电线的电阻会让一部分电能转化为热量,结果就是电线温度升高。
当电线温度上升到一定程度的时候,外面的绝缘层就会融化,进而导致电线短路、起火。
由公式功率=电流的平方X电阻我们知道,减少电线发热有两个途径,一是限制电线中流过的电流强度,二是减少电线的电阻。
从理论上说,如果能用电阻率为0的超导体来做电线的话,一根头发丝粗细的电线就可以供应全家的电能了,因为电阻为0,电流再大都不会在电线上产生热量。
可惜,目前的科学技术还不能生产常温下的超导体,所以我们只能做到让电线的电阻尽量小。
要让电阻尽量小,一是要选择电阻率低的材料做电线,二是要保证足够的横截面积。
目前的导线通常是铜芯线或铝芯线,铜的电阻率比铝低,所以相同面积的铜芯线比铝芯线电阻要小,也就能够承载更大的电流。
但铝芯线的价格比铜芯线要低。
根据《民用建筑电气设计规范》,可以使用铜芯线也可以使用铝芯线,但建议使用铜芯线,对一些特别的场所规定必须使用铜芯线。
前不久在一个论坛上看到一个朋友发贴,说为了节省成本,火线用铜芯线,零线用横截面积相等的铝芯线是否可以。
答案是不可以!因为在电器使用的过程中,火线与零线要构成一个回路,也就是说,火线中有多大的电流,零线中就有多大的电流,并不是象这位朋友想的那样零线中就没有电流了。
此外,根据规范,家庭入户线的地线横截面积不能小于火线或零线的横截面积。
现在的住宅,按规定入户应该使用10平方毫米的铜芯线。
过了家庭配电箱之后,就应该分多个回路,不同的回路根据其负荷的大小选用不同横截面积的电线。
一般来说,照明回路可以采用1.5平方毫米的铜芯线。
1.5平方毫米的铜芯线在三根线同穿一根PVC管的情况下长期负荷允许载流量为14安培,可以带差不多3千瓦的负载。
一般家里面的照明灯同时开也不会超过这么多吧,所以1.5平方完全够用了,除非你想在家里搞一个摄影棚^_^。
灯头线(也就是只接一盏灯的线)可以用1平方的,太粗就是浪费。
照明回路一定要加漏电保护开关!一般家庭所有灯具的总功率在1500W左右(卫生间浴霸最好不由照明回路供电,由单独的一个卫生间回路供电)。
单纯的照明,总电流可以按7.5A估算。
但考虑到这个估算已经留了很多余量了,加上不可能所有的灯同时打开,选6A 的漏电保护开关就可以了。
空调回路宜单独设置。
关于空调回路线径的选择,许多人存在误区,以为非得用4平方的线不可。
线粗一点肯定没有坏处,但越粗的线就越贵,如果回路比较长的话,浪费的钱就有数算了。
所以还是应该从实际出发,选择最合适的线。
一般1匹的壁挂式空调额定功率按1千瓦算,1.5 匹的按1.5 千瓦算,2匹的按2.2千瓦算已经是很保险了,1千瓦可以按5安培电流来计算。
假设一个空调回路,只需要带3台1匹的空调,那么就是3千瓦,对应的电流为15安培。
再考虑到空调启动时候的冲击电流,用2.5平方的线就完全没有问题。
强电系统的另外一个重要组成部分就是插座回路。
家里有有些插座用途是固定的,有一些却不固定。
固定用途的插座,根据实际负载选择线径是没有问题的。
用途不固定的插座,我们在设计的时候要按照它可能的最大负载来设计,那就要尽量选择粗一些的导线。
如果插座回路有分支且负载是不确定的,就要注意一个问题:支线应该与主线一样粗,否则就要考虑线路保护。
比如说某一个回路主线为4平方的,分了两个分支,支线用1.5平方的。
4平方毫米的线安全载流量为26安,大致可以带5千瓦的负载。
1.5平方的线安全载流量为14安,带2.5千瓦的负载一点问题都没有。
现在假设这个回路每个分支的插座上接了一个2.5千瓦的负载,加起来5千瓦,主线上的电流没有超过规定值,所以电路可以安全地工作。
但如果有人将两个负载接到一个分支上去了,主线没有过载,所以不会跳闸。
但这个时候接负载的那个分支却严重过载了,这样就很容易烧毁支路的电线以致造成危险。
所以,一定要记住,如果支路的负载是不确定的,那么支路应该和主线用一样粗的线,除非你能保证支路不会过载。
如果支路太长,用太粗的线不划算,那就在分支的地方接一个小配电箱,里面放一个空气开关。
厨房是用电大户,有冰箱、消毒柜、抽油烟机、微波炉、电烤箱、电饭煲、电开水壶等,基本上都是大功率的电器。
加上厨房有电还有水、液化气,用电安全的问题十分突出。
为此,最好设计一个单独的回路,用主线4平方毫米的线,加32A漏电断路器。
厨房插座有一个特点,就是它的负载多数是固定的。
比如抽油烟机插座,肯定不会用来插其他电器。
对于这一类插座,在保证安全的前提下可以不用留太多的余量,这样就可以节约不少线材。
比如说,抽油烟机一般只有几百瓦的功率,1.5平方毫米的线就足够了。
但到规范里面有一条,任何情况下保护地线的横截面积都不能小于2.5平方毫米。
如果真要省的话,火线零线用1.5平方的,地线用2.5平方的。
但考虑到厨房回路的路径比较短,也省不了几个钱,恐怕电工师傅还会不乐意。
灯具:在选择灯具时,除了美观外,要注意一些基本技术性能。
灯具的基本功能是提供照度。
要注意荧光灯比白炽灯光效高,直接照明比间接照明灯具效率高,吸顶安装比嵌入安装灯具效率高,还要注意灯具遮光材料的透射率及老化问题,应选择光效高、寿命长、功率因数高的光源、高效率的灯具和合理的安装方式以保证照度并节约用电。
要注意保持各部分亮度平衡,营造舒适的气氛。
住宅仅有均匀照明会显得呆板,要根据室内装修确定照明的中心,合理利用吊装花灯、壁灯、筒灯、射灯以及不同光源的光色创造居住环境。
还要注意灯具的防护和维修问题。
潮湿场所(如浴室)要用防潮型灯具,向上反射的灯具容易附着灰尘等。
插座:插座的规格很多,有两孔、三孔的,有圆插头、扁插头和方插头的,有10、16A的,有中、美和英国标准的,有带开关的,带熔丝的,带安全门的,带指示灯的,有防潮的,有尺寸为86mm×86mm、也有80mm×123mm的等等。
目前设计中规定要按国家标准选型,但对具体用户来说,为了避免加转换接线板,要选择与家用电器电流、插头及接线盒规格相匹配的插座面板。
插座安装高度低于1.8m时应采用带安全门的插座。
在有可能使用移动式家用电器的场所,必须采用带有保护线触头(三孔)的插座。
潮湿场所应采用密闭型或保护型带有保护线触头(三孔)的插座。
对于插接电源时有触电危险的家用电器(如洗衣机等)应采用带开关能断开电源的插座面板。
开关面板:开关面板板把开关的数量取决于照明控制的分路,照明控制的分路要符合使用和节电要求。
比如起居室要考虑用餐、会客、看电视、日常使用等不同情况,分路进行控制。
选择开关面板时,要试试开关的手感和声音,要注意厂家承诺的开关次数,还要注意是否容易附着灰尘和便于清洁。
电线:住宅中分支回路导线截面不应小于2.5nw2铜芯绝缘导线。
导线的截面选择与所在支路的开关有关。
开关的电流整定值小于导线的载流量时才能起到保护作用,否则过负荷时会出现导线过热甚至绝缘破坏而开关却不跳闸,造成安全事故。
当开关的电流整定值为16A时,应采用不小于2.5mm2的铜线。
绝不能随意减小导线截面或将铜线改为同截面的铝线,绝不能为了不跳闸而随便将开关的电流整定值加大。
3.应特别注意的问题(1)线路住宅的电源线路一般为电线穿钢管或PVC塑料管暗敷设。
为了安全和防止电气火灾,电线当敷设于墙内、楼板内和吊顶内时要穿管敷设,护套绝缘电线在正常环境下可以直敷,但不能直敷于吊顶、墙壁和顶棚内。
现在市场上有做成踢脚板或顶角线外型的塑料布线槽,既美观又安全,适用于住宅装修。
(2)质量电线、电缆、开关和插座等电气产品应具有国家电工产品安全认证书。
用于住宅的电气产品和施工的质量直接涉及到人身安全,一定要重视。
