瓦楞纸箱国家标准
瓦楞纸箱国家标准瓦楞纸箱作为一种常见的包装材料，在物流行业中扮演着非常重要的角色。
为了规范瓦楞纸箱的生产和使用，我国对瓦楞纸箱制定了一系列的国家标准，以确保其质量和安全性。
本文将对瓦楞纸箱国家标准进行详细介绍，以便相关行业从业人员和消费者更好地了解和遵守这些标准。
首先，瓦楞纸箱的国家标准主要包括对其材料、结构、尺寸、承重能力、印刷和包装等方面的规定。
其中，材料的选择和质量是瓦楞纸箱质量的关键因素之一。
国家标准明确规定了瓦楞纸箱所使用的纸板材料应符合国家相关标准，保证其强度和耐用性。
此外，瓦楞纸箱的结构设计也需符合国家标准的规定，以确保其在承载物品时不会发生变形或破损。
其次，瓦楞纸箱国家标准对瓦楞纸箱的尺寸和承重能力也有详细的规定。
不同尺寸和承重能力的瓦楞纸箱适用于不同的包装需求，国家标准的制定可以帮助生产厂家和使用者选择合适的瓦楞纸箱，确保其在运输和储存过程中不会出现质量问题。
此外，瓦楞纸箱国家标准还对瓦楞纸箱的印刷和包装进行了规定。
印刷内容应清晰、完整，包装应符合卫生标准，不得影响瓦楞纸箱的质量和使用安全。
总的来说，瓦楞纸箱国家标准的制定对于保障瓦楞纸箱的质量和安全具有重要意义。
遵守这些标准不仅有利于生产厂家提高产品质量，也能保障用户在使用过程中的安全。
因此，我们应该加强对瓦楞纸箱国家标准的宣传和普及，让更多的人了解和遵守这些标准，共同维护瓦楞纸箱行业的良好秩序。
总之，瓦楞纸箱国家标准的制定是对瓦楞纸箱行业的一种规范和保护，对于生产厂家、物流行业和消费者来说都具有重要意义。
我们应该充分重视这些标准，做到遵纪守法，共同维护瓦楞纸箱行业的良好发展。
希望通过本文的介绍，能够让更多的人了解和重视瓦楞纸箱国家标准，共同为行业的发展贡献自己的力量。
纸箱箱型
瓦楞纸箱结构设计技术基础讲座编写：张锐（重庆华亚包装公司设计师）第一章瓦楞纸箱结构设计第一节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，国际上通用欧洲瓦楞纸箱制造商联合会FEFCO和瑞士纸板协会ASSCO联合制定的国际纸箱箱型标准。
这一标准经国际瓦楞纸板协会批准在国际间通用。
分标准和非标准。
一、标准型按照国际纸箱箱型标准，纸箱结构可分为基型和组合型两大类。
1、基型。
一般用4位数表示，前两位表示箱种类，后两位表示同一箱型中不同的纸箱式样。
02－开槽型箱这种箱型以摇盖型为代表，上下有摇盖。
同时也有插底结构，其特点是防止所装物品从底部漏出。
02型应用最为广泛，是目前我国最常用的主要箱型。
03－套合型纸箱该箱型结构多由两件或多件组成，以俗称天地盖纸箱为代表，其特点是盖和箱（有时也包括箱底）分开，它的挺力和耐压强度较好。
在结构设计时，首先应计算底部尺寸，然后根据底部的外部尺寸确定盖的制造尺寸。
04－折叠型纸箱通常由一页纸板经压痕、模切而成型，不需钉合与粘合。
05－滑盖型纸箱又叫抽屉式纸箱，整箱由两件或多件组成，即该箱型由内装箱或框架及套壳（外套）组成。
它加工较为复杂，费时，但比其它箱型省料，目前广泛用于中、低档商品的包装。
多用于中包装，直接作运输包装的则较少。
06－固定型纸箱俗称布利斯（Bliss）箱，它是立体纸箱的代表，其结构由两个端面板与主体板用钉合或其它的方法组合成箱，底部为整体，搬移方便，一般用于包装易碎品，此外还适用较大商品的包装。
但其加工成型非常费时。
07－自动型纸箱是由一页成型，仅有少量粘合，运输及仓储（空箱）时呈平板状，使用时只要打开箱体即可自动固定成型。
其特点是底部自动锁合，其底部比较牢固，适用于大批量的厂商使用。
不过它同03类盘式自动折叠纸箱结构相同，但是03类箱体箱盖是独立平放的（平叠），套合后即不能平叠。
09－内衬件包括衬垫、隔板、垫板等45个品种。
其中：a、平板型（0900~0903）：主要用于将内装物分隔为上下两层、前后左右两部分。
包装结构设计《瓦楞纸箱尺寸设计》
在进行瓦楞纸箱尺寸设计时，必须 对内装物(商品或中包装)的排列方式、 理想尺寸比例进行全面考虑。
一、内装物排列方式
1．排列数目
n ＝ nL×nB×nH
n —— 瓦楞纸箱装量； nL —— 瓦楞纸箱长度方向上排列内装物数目； nB —— 瓦楞纸箱宽度方向上排列内装物数目； nH —— 瓦楞纸箱高度方向上排列内装物数目。
例1：某化妆品选用 0201型瓦楞纸箱作为外包 装，内装中包装（纸盒） 24盒，中包装外尺寸为 190×140×120 mm，试选 择合适的排列方法。
分析： 中包装盒采用立放为最佳。
即 lb∥LB
查表知，总数为24的内装物排列数目有 16种。（附表2）

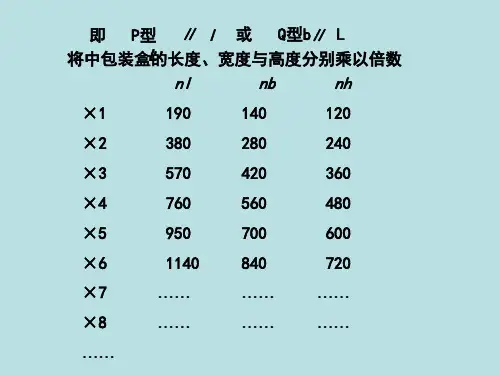

将中包装盒的长度、宽度与高度分 别乘以倍数，列表如下：
例如，盒装洗衣粉在 纸箱内不允许采用平放和 侧放形式，因为平放和侧 放均会导致盒盖受压开启 而洗衣粉泄漏。
再如，一般包装瓶 在纸箱内采用立放。
所以仅考虑P型和Q 型两种方向。
而对于截面为正方形或圆形的瓶 子，其P型和Q型没有区别，所以就简 化为一种方式。
如果采用袋包装，则应 以T、V型为好，以便包装袋 承载。
距1.5:1:1相差甚远，故舍弃。
② 高度方向排列两层，先考虑4×3×2 则 P: 760×420×240
1.81:1:0.57 Q: 570×560×240
1.02:1:0.43 舍弃
③ 高度方向排列三层，先考虑4×2×3 则 P: 760×280×360
2.71:1:1.29 Q: 560×380×360
d.纸板用量较之 2:1:2 比例也不会增 加很多。
不同比例的0201箱型纸板相对用计算图：
图中百分数为不同尺寸比例的0201纸箱 较之2:1:2尺寸比例纸箱用料的增加量。
一、内装物排列方式
1．排列数目
n ＝ nL×nB×nH
n —— 瓦楞纸箱装量； nL —— 瓦楞纸箱长度方向上排列内装物数目； nB —— 瓦楞纸箱宽度方向上排列内装物数目； nH —— 瓦楞纸箱高度方向上排列内装物数目。
例1：某化妆品选用 0201型瓦楞纸箱作为外包 装，内装中包装（纸盒） 24盒，中包装外尺寸为 190×140×120 mm，试选 择合适的排列方法。
分析： 中包装盒采用立放为最佳。
即 lb∥LB
查表知，总数为24的内装物排列数目有 16种。（附表2）
将中包装盒的长度、宽度与高度分 别乘以倍数，列表如下：
例如，盒装洗衣粉在 纸箱内不允许采用平放和 侧放形式，因为平放和侧 放均会导致盒盖受压开启 而洗衣粉泄漏。
再如，一般包装瓶 在纸箱内采用立放。
所以仅考虑P型和Q 型两种方向。
而对于截面为正方形或圆形的瓶 子，其P型和Q型没有区别，所以就简 化为一种方式。
如果采用袋包装，则应 以T、V型为好，以便包装袋 承载。
距1.5:1:1相差甚远，故舍弃。
② 高度方向排列两层，先考虑4×3×2 则 P: 760×420×240
1.81:1:0.57 Q: 570×560×240
1.02:1:0.43 舍弃
③ 高度方向排列三层，先考虑4×2×3 则 P: 760×280×360
2.71:1:1.29 Q: 560×380×360
d.纸板用量较之 2:1:2 比例也不会增 加很多。
不同比例的0201箱型纸板相对用计算图：
图中百分数为不同尺寸比例的0201纸箱 较之2:1:2尺寸比例纸箱用料的增加量。
瓦楞纸箱尺寸设计1
hmax=120
Q型排列
解：查表 取 代入公式，得
k’L=5 k’B=5 k’H=4 d=1
Li=140×4+(4－1)+5=568(mm)
BHii==119200××23++((23－－11))++54==338666((mmmm))
2、制造尺寸 ①箱体长度、宽度、高度制造尺寸计算公式
X=Xi+t
式中 X ——瓦楞纸箱长度、宽度或高度制造尺寸（mm）； Xi——纸箱内尺寸（mm）； t——瓦楞纸板厚度（mm）。
在实际生产中要根据具体情况加适当修正常数，
X=Xi+t+k
在实际设计中，纸板厚度t再加上1—3（mm）的 修正系数而合并成一个常数，仍用k表示。
式中
X=Xi+k
X ——瓦楞纸箱制造尺寸（mm）； Xi——纸箱内尺寸（mm）； k ——纸箱制造尺寸修正系数（mm）。
L1=Li+kL1=568+6=574(mm) L2=Li+kL2=568+4=572(mm) B1=Bi+kB1=386+6=392(mm) B2=Bi+kB2=386+3=389(mm) H2=Hi+kH=366+9=375(mm) J=35(mm)
F=B1/2+xf=392/2+2=198(mm)
求： L0、B0、H0
解：查表 K=6 L0=L+K=574+6=580(mm) B0=B+K=392+6=398(mm) H0=H+K=375+6=381(mm)
Xi=xmaxnX=d(nX-1)+k’+T
国际纸箱规范标准-各纸箱箱型类别(纸箱必看)
国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。
以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易理解。
纸箱包装的订单和规格都可参照本标准。
本标准只能由FEFC0和ASSC0作增补和修改。
本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：长度(L)×宽度(B)×高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。
测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。
对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即355 X 205×120／40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线后用第四尺寸表示，即355×205×1 20／40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸×第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。
但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。
具体到每个生产商，这样的式样标准可能会略有不同。
纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。
若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样的式样还可以表示为O204／O215(上摇盖／下摇盖)。
5-第五章-瓦楞纸箱结构设计-包装结构设计
5-54 隔板结构之三 （a） 3×2隔板 （b） 4×3隔板
第五章 第三节
瓦楞纸箱尺寸设计
一、內装物排列方式 1、长方体內装物排列方式
（1）排列数目
n nL nB nH
式中
n ——瓦楞纸箱装量，件
n L ——瓦楞纸箱长度方向上内装物排列数目，件 n B ——瓦楞纸箱宽度方向上内装物排列数目，件 n H ——瓦楞纸箱高度方向上内装物排列数目，件
b.粘合剂粘合方式 c.连接板插入方式 d.连接板间隙固定方式
图5-20 分离式纸箱连接方式 1-黏合接头 2-撕裂打孔线 3-连接板 4-打孔线 5-短摇盖 6-摇盖黏合面
瓦楞纸纸箱标准
图5-21 分离式托盘 1-侧内板 2-侧板 3-分离纸板 4-分离线 5-分离用指孔 6-底板
瓦楞纸纸箱标准
瓦楞纸纸箱标准
2、组合型 组合型是基型的组合，即由两种及以上的 基本箱型组成或演变而成，用多组数字符号 来表示。 图5—7所示箱型，上摇盖用0204型，下摇 盖用0215型，表示方法：0204/0215（上摇 盖/下摇盖）
图5-7 组合型纸箱表示法 （a）0204 （b）0215 （c）0214/0215
3．三角柱型纸箱 （1）三角柱纸箱的结构类型
图5-22 三角柱形纸箱角隅结构
图5-23 三角柱形纸箱角隅补强结构
瓦楞纸纸箱标准
图5-24 三角柱形纸箱箱型 （a）标准托盘型 （b）敞口型 （c）02盖密封型 （d）托盘型 （e）带盖托盘型
图5-25 三角柱形纸箱成型过程
瓦楞纸纸箱标准
图5-26 化妆品增强型包装纸箱 （a）箱盖 （b）增强型箱底 （c）箱体展开图 1-A楞箱板 2-开封片 3-三角柱 4-B楞纸板
国际纸箱箱型标准(中文)
国际纸箱箱型标准瓦楞纸箱得箱型结构.在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO）与瑞士纸板协会（ＡＳSＣO）联合制定得国际纸箱箱型标准。
以往对纸箱包装结构得语言描述既冗长又复杂,现在改用本标准后,箱型用简单得数字代号表示，使任何国家得人不论在语言或其她方面所存在得差异都容易理解。
纸箱包装得订单与规格都可参照本标准。
本标准只能由FEFC0与ＡSSＣ0作增补与修改。
本标准下得系统结构为纸箱内部视图纸箱规格尺寸除非另有规定,所有纸箱内径尺寸都以毫米为单位表示如下:长度(L）×宽度（B）×高度(H)其中,长度(L）=开口处最长得尺寸宽度（Ｂ）=开口处最短得尺寸高度（H)=从开口处至箱底水平面得尺寸长度、宽度与高度得规格尺寸在纸箱结构说明中都作了明确规定,在某些箱型中其宽度要大于长度。
测定纸箱尺寸，必须在规定得标准气候条件下进行,在平铺得纸板上从压线中心处开始.同时注意量具本身得厚度。
对于罩盖型纸箱，罩盖得高度（h）可在斜线后用第四尺寸表示，即３55 X 205×1２0／40毫米(L) （Ｂ） (Ｈ）(ｈ)对于搭口外部摇盖纸箱，搭口(o）区域得长度可在斜线后用第四尺寸表示,即3５5×20５×1 2０/40毫米（L) (Ｂ）(H） (ｏ）纸板规格尺寸除非另有规定,所有瓦楞纸板尺寸都以毫米为单位表示如下:第一尺寸×第二尺寸其中,第一尺寸=沿胶缝得长度第二尺寸=垂直于胶缝得长度纸箱式样某些纸箱类型衍生自同种式样,因而无需就此类型另行规定.但就是在表示基本箱型式样得数字后面需添加一个后缀数字.并用破折号隔开，如0２01—２。
具体到每个生产商，这样得式样标准可能会略有不同.纸箱式样组合下图所示得纸箱结构式样为纸箱得基本类型。
若纸箱得结构为两种或三种基本类型得组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样得式样还可以表示为Ｏ20４/O２15(上摇盖/下摇盖）。
瓦楞纸箱设计
3 瓦楞纸板的层数
1常用的多层瓦楞纸板： ①单瓦楞纸板三层板 由外面纸 内面纸、瓦楞芯纸组成； 主要用于包装较轻的产品; ②双瓦楞纸板（五层板） 由面纸、中间垫纸、瓦楞芯纸组成； 主要用于包装重量大的易损产品； 一般由B型和A型瓦楞组合而成。 ③三瓦楞纸板（七层板） 主要用于包装超重型产品。
2多层瓦楞纸板的厚度：
表 箱板纸技术指标耐破指数r=耐破度p/试样定量Q
二 瓦楞纸板的结构
1 瓦楞的形状
U型、V型和UV型三种;
2. 瓦楞纸板的规格型号---楞型
1楞型的定义: 瓦楞高度以及每30cm长度上的瓦楞个数称瓦楞纸板的楞型。 (2) 常用楞型有: A型、C型、B型、E型 。
3 各种楞型应用情况： •运输包装常用的楞型为A型和B型; •A型的瓦楞高度和间距最大;柔软且富有弹性，缓冲性能较 好。 •B型的平压强度较高，适合包装较硬的产品。由于瓦楞间 距较小，面纸比较平坦，印刷效果较好，且容易裁切加工。 •C型介于A型和B型之间，A C型经常与B型组合成AB、 CB型双瓦楞纸板。 •E型是美国开发的新楞型，目的是代替厚纸板。
三 瓦楞纸板的技术指标
1 定量
l瓦楞纸板的定量=内外面纸、中间垫纸定量之和+∑瓦楞芯纸定 量•瓦楞展开系数+粘合剂定量
淀粉粘合剂定量：80100g/m2；刨花碱粘合剂定量： 100-120g/m2;
2 耐破强度
4 边压强度
3 戳穿强度
5 含水率
四 瓦楞纸板的种类
1 瓦楞纸板的种类代号
S1 1 或D-3.5
700
85
800
瓦楞纸板技术指标GB654486第二页
瓦楞纸板代 耐 破 强 度 边 压 强 度 戳 穿 强 度
国际纸箱标准：各纸箱箱型类别(纸箱必看)(文书借鉴)
国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。
以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易理解。
纸箱包装的订单和规格都可参照本标准。
本标准只能由FEFC0和ASSC0作增补和修改。
本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：长度(L)×宽度(B)×高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。
测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。
对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即355 X 205×120／40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线后用第四尺寸表示，即355×205×1 20／40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸×第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。
但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。
具体到每个生产商，这样的式样标准可能会略有不同。
纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。
产品包装纸箱设计规范标准[详]
![产品包装纸箱设计规范标准[详]](https://img.taocdn.com/s1/m/8ca8ecd8783e0912a3162a38.png)
文件名稱产品包装纸箱设计规范文件編號版本編制部門工程部編製日期頁碼7 1.目的规范产品包装纸箱设计要求，以确保产品在搬运，储存及运输过程中之品质保证2. 範圍本规范规定了本公司纸箱结构的一般性设计要求，规定，适用于本公司产品包装纸箱设计的相关部门3. 瓦楞纸箱设计步骤内容：3.2. 纸箱单箱重量（毛重）规定根据国家标准，对人工搬运的单件包装箱最大重量规定为18kg,考虑到公司产品的特殊性及人员搬运操作方便性，公司规定产品包装单件重量不得大于15kg3.3.箱型外销内销楞形瓦楞外箱公用K=A特殊K=K A=A BC双内箱A3A B3B BC双纸盒A9A9B单隔板B3B3B单刀卡A9A9E单3.1.纸箱的结构选型（本公司包装箱一般采用GB/T6543-2008 0201 型结构）瓦楫类别瓦楞高度（™）瓦楞个數曲Shni代号h 朮JXfXfXfX大瓦楞15-53d ±2Rhi xx.x x/ HJT小瓦物 2.5-350 ±2以雜之C加y Y 7 Y7 1/ vy \中瓦IS 3. 5T28+2以4代之E坑fUl TL撤小瓦柿 1.1-2舛±4抽代之〔46 9136 ±20纸纸蜩纸纸里坑中坑面纸箱最外面的那层称为面纸，最里内的纸称为里纸，中间凹凸不平的纸为坑纸，两坑 纸中间纸称为隔纸，其材质表达方式为：◊前面的字母（如K,A,B ）表示为面纸纸质◊中间符号（如=表示瓦楞层数，9表示E 坑幼坑纸，3表示B 坑单瓦楞◊后面表示字母（如K,A,B ）表示为里纸纸质◊如K=K,表示为面纸和里纸都是K 纸材质，双层瓦楞纸（默认 BC 组合瓦楞）34依照集装箱配合最优尺寸及堆码方式进行外箱尺寸设计 341.栈板规格规定1100X l100m （单面木质栈板） 3.42外箱标准堆码方式为重叠反交错和旋转交错两种♦重叠式和正反交错堆码方式3.5. 尺寸设计要求3.5.1. 公司外箱公用尺寸为L500mm*B330n ft L370mm*330m S 种，高度依产品包装方式数量及重量决定3.5.2. 其他外箱尺寸管制f 500mm外箱标准设计内尺寸依产品重量及纸质外箱标准设计内尺寸li110mm 330mm1100mm♦旋转交错方式L: 500长宽比：1.5BH:L:370mm B:330mmH BH:依产品重量及纸质长宽比：1.123.521.瓦楞纸箱的尺寸以内尺寸为标准，如需标注外尺寸应在尺寸前加“外”字，单位为毫米（mr）内尺寸就是纸箱内净空尺寸，以长、宽、高顺序表示，字母代号以L、B H表示。
包装设计-瓦楞纸箱结构设计
第四章
瓦楞纸箱结构设计
第一节 第二节 第三节 第四节 第五节
瓦楞包装概述 瓦楞纸箱（ 瓦楞纸箱（盒）的种类及其结构特征 瓦楞包装结构设计 瓦楞纸箱强度设计 现代瓦楞包装技术发展动态
第一节
瓦楞包装概述
瓦楞纸箱是一种十分重要的 包装容器， 包装容器，其用量一直名列 榜首。 榜首。 随着工业生产的不 断发展， 断发展，对外贸易的日益扩 大，促使瓦楞纸箱的式样逐 步改进和创新． 步改进和创新．由于出口商 品各有不同要求， 品各有不同要求，并不断吸 取了国外纸箱新颖式样为借 设计更多的新式样、 鉴，设计更多的新式样、新 品种， 品种，以适应外贸包装的需 要。
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 开槽型纸箱
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 瓦楞纸箱（盒）的种类
折叠类瓦楞纸箱
这是运输用瓦楞包装箱中最基本的一种，也是目前使用 这是运输用瓦楞包装箱中最基本的一种， 最广泛的一种，此类纸箱在使用前可折叠成平板状 可折叠成平板状存放 最广泛的一种，此类纸箱在使用前可折叠成平板状存放 具有占地少、便于仓储、使用方便、密封防尘、 ，具有占地少、便于仓储、使用方便、密封防尘、内外 整洁等优点，箱面还可按包装商品不同要求， 整洁等优点，箱面还可按包装商品不同要求，设计印刷 商品图案、商标、标志，它的种类可以分以下几种： 商品图案、商标、标志，它的种类可以分以下几种：
b∥L h∥L
第三节 瓦楞包装结构与尺寸设计
理想尺寸比例与最佳尺寸比例 尺寸比例 对于直角六面体瓦楞纸箱来说，尺寸比例定义如下： 对于直角六面体瓦楞纸箱来说，尺寸比例定义如下：
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 瓦楞纸箱（盒）的种类
微瓦楞盒和纸板盒之间的竞争 按传统的习惯，判断折叠纸盒的标准是要保护产品以及 其表面能通过文字图案的印刷用来识别产品( 其表面能通过文字图案的印刷用来识别产品(即销售包 装）。但随着样品目录的直销方式和通过互联网进行的 网上购物方式的增加，更多的消费品以小型包装或个别 包装的方式并以较小的数量进行运送，因此要求提高产 品的保护性能，同时降低其重量来创造市场商机。 微型瓦楞包装可以增加抗压性能，并超过传统的实心纸 微型瓦楞包装可以增加抗压性能，并超过传统的实心纸 板折叠纸盒，同时减轻了包装的重量，因此粮食、电脑 软件、酒、小型器具等已从实心纸板折叠纸盒包装转向 微型瓦楞包装。。
瓦楞纸箱结构设计
第一节 第二节 第三节 第四节 第五节
瓦楞包装概述 瓦楞纸箱（ 瓦楞纸箱（盒）的种类及其结构特征 瓦楞包装结构设计 瓦楞纸箱强度设计 现代瓦楞包装技术发展动态
第一节
瓦楞包装概述
瓦楞纸箱是一种十分重要的 包装容器， 包装容器，其用量一直名列 榜首。 榜首。 随着工业生产的不 断发展， 断发展，对外贸易的日益扩 大，促使瓦楞纸箱的式样逐 步改进和创新． 步改进和创新．由于出口商 品各有不同要求， 品各有不同要求，并不断吸 取了国外纸箱新颖式样为借 设计更多的新式样、 鉴，设计更多的新式样、新 品种， 品种，以适应外贸包装的需 要。
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 开槽型纸箱
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 瓦楞纸箱（盒）的种类
折叠类瓦楞纸箱
这是运输用瓦楞包装箱中最基本的一种，也是目前使用 这是运输用瓦楞包装箱中最基本的一种， 最广泛的一种，此类纸箱在使用前可折叠成平板状 可折叠成平板状存放 最广泛的一种，此类纸箱在使用前可折叠成平板状存放 具有占地少、便于仓储、使用方便、密封防尘、 ，具有占地少、便于仓储、使用方便、密封防尘、内外 整洁等优点，箱面还可按包装商品不同要求， 整洁等优点，箱面还可按包装商品不同要求，设计印刷 商品图案、商标、标志，它的种类可以分以下几种： 商品图案、商标、标志，它的种类可以分以下几种：
b∥L h∥L
第三节 瓦楞包装结构与尺寸设计
理想尺寸比例与最佳尺寸比例 尺寸比例 对于直角六面体瓦楞纸箱来说，尺寸比例定义如下： 对于直角六面体瓦楞纸箱来说，尺寸比例定义如下：
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 瓦楞纸箱（盒）的种类
微瓦楞盒和纸板盒之间的竞争 按传统的习惯，判断折叠纸盒的标准是要保护产品以及 其表面能通过文字图案的印刷用来识别产品( 其表面能通过文字图案的印刷用来识别产品(即销售包 装）。但随着样品目录的直销方式和通过互联网进行的 网上购物方式的增加，更多的消费品以小型包装或个别 包装的方式并以较小的数量进行运送，因此要求提高产 品的保护性能，同时降低其重量来创造市场商机。 微型瓦楞包装可以增加抗压性能，并超过传统的实心纸 微型瓦楞包装可以增加抗压性能，并超过传统的实心纸 板折叠纸盒，同时减轻了包装的重量，因此粮食、电脑 软件、酒、小型器具等已从实心纸板折叠纸盒包装转向 微型瓦楞包装。。
瓦楞纸箱设计要求
版次：C分发号：质量管理体系文件瓦楞纸箱设计要求文件编号：DSQS/CG-002-07-2010编制/日期：审核/日期：会签/日期：批准/日期：发布日期：实施日期：例子：五种不同造型结构设计方案：说明：1、同样装24只产品，不同的造型结构带来不同的纸板展开面积，意味着不同的成本，般宽度窄的纸箱成本会低些。
2、设定排列方法时要特别注意装好后与集装箱的宽度及高度是否匹配，纸箱高度与集装箱高度还涉及堆高层数，决定了最下层纸箱承受以配置对应的材质。
二、内径尺寸/制造尺寸/外型尺寸与纸板厚度的关系：瓦楞纸板折角后尺寸变化剖示：页次第4页共3页批准审核编制实施日期0201型箱经折角后长宽尺寸变化剖示：0201型箱经折角后高度尺寸变化剖示：页次第5页共3页批准审核编制实施日期04型折叠箱的尺寸变化关系图析：说明：我司纸箱尺寸定义为“外径尺寸”，测量方案简单设定为两压线间距，（若是全叠盖纸箱的高度测量值不含上摇盖厚度）。
三、造型結构设计程序：(1)设计构想：①、容器内容物的盛装量和盛放的排列结构方式②、容器造型结构的基本形体和构成方式③、纸板材料选配，成型工艺手段，包装使用操作④、制造成本、运输费用、商品安全系数等(2)样品制作：批量定单及高要求的客户需打样箱试装。
(3)试装试验：部分产品不光要试装箱规是否合适，还需试验静压与摔箱等强度测试。
(4)图纸绘制：不同的造型结构都由不同的图线符号、结构部位代号及加工工艺代号表示。
页次第6页共3页批准审核编制实施日期图线符号：结构部位代号：加工工艺代号，符号：页次第7页共3页批准审核编制实施日期四、抗压强度与耐破强度的设计与計算：注：K在下面会作详细介绍。
五、安全系数的测算：印刷工艺\箱规比例\开孔\模切工艺对纸箱抗压强度的影响关系：1、印刷工艺：单色印刷\双色及三色印刷\四色套印\满版面实地--减6~8%，文字内容越多，印刷面积越大，减幅越大(减10-15%)，四色套印减20%，满版面实地减20%，满版实地加多色减30%。
瓦楞纸箱的箱型及其尺寸设计
瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。
在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。
在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。
一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。
先确定了箱型才能对各个部分的尺寸进行设计和计算。
（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。
国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。
统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。
不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。
后缀码方便建立CAD/CAM库或专用箱图库。
如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。
一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。
02型也有插底结构，其特点是防止所装物品从底部漏出。
02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。
（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。
本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。
目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。
02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。
国际纸箱标准：各纸箱箱型类别(纸箱必看)
精品文档，放心下载，放心阅读国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。
以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易精品文档，超值下载理解。
纸箱包装的订单和规格都可参照本标准。
本标准只能由FEFC0和ASSC0作增补和修改。
本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：长度(L)×宽度(B)×高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。
测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。
对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即355 X 205×120／40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线后用第四尺寸表示，即355×205×1 20／40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸×第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。
但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。
具体到每个生产商，这样的式样标准可能会略有不同。
纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。
若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样的式样还可以表示为O204／O215(上摇盖／下摇盖)。
第三章瓦楞纸箱设计
解： (1)计算瓦楞纸板的综合环压强度Px 由箱纸板技术指标知，箱板纸的环压指数r＝9.2N·m／g。 由瓦楞原纸性质知，瓦楞原纸的环压指数rm＝7.7N·m／g。 运输包装用单瓦楞纸板为A型瓦楞，其展开系数为C＝1.53。 因此，瓦楞纸板的综合环压强度为：
Px ＝∑rQ十∑ ＣrmQm ＝9．2×300十9．2×300十1．53×7．7×180 ＝7640(N／m)
2．固定与缓冲是相互联系的 缓冲材料有固定的作用，固定材料也有缓冲的作用。
3．纸箱附件具有固定和缓冲的作用 纸箱型号为:09型.
四、内装物的外轮廓尺寸
内装物的重量与外廓尺寸是选择瓦楞纸板和计算瓦楞纸箱尺 寸的依据，所以确定内装物重量与尺寸是设计瓦楞纸箱的第 一步。
内装物的外廓尺寸除产品, 还包括缓冲和固定材料的 尺寸 (如图)。
[例] 牙膏小包装每盒1支，中包装每盒12支。中包装外长L＝190mm，外
宽b＝140mm，外高h＝120mm。大包装为运输包装，采用单瓦楞纸箱， 每箱装入24个中包装，排列方法如图，试计算这种瓦楞纸箱的尺寸。
解：
(1)内装物的外廓尺寸 用Δ表示中包装之间的间隙，用 n表示三个方向上中包装的个数， 并取Δ＝1mm。于是，内装物 的外廓尺寸为 : L0 ＝4×140 + 3×1 ＝563mm B0 ＝2 ×190 + 1×1 ＝381mm H0 ＝3×120 + 2×1 ＝362mm
续解：
(2)计算瓦楞纸箱的抗压强度 Pc 纸箱周长为: Z＝2(L+B)＝2×(70+46)＝232(cm) 查表得: A型瓦楞的楞常数Xz ＝8.36，箱常数J ＝0.59 。
因此，瓦楞纸箱的抗压强度为：
2
Pc
1.86Px
Px ＝∑rQ十∑ ＣrmQm ＝9．2×300十9．2×300十1．53×7．7×180 ＝7640(N／m)
2．固定与缓冲是相互联系的 缓冲材料有固定的作用，固定材料也有缓冲的作用。
3．纸箱附件具有固定和缓冲的作用 纸箱型号为:09型.
四、内装物的外轮廓尺寸
内装物的重量与外廓尺寸是选择瓦楞纸板和计算瓦楞纸箱尺 寸的依据，所以确定内装物重量与尺寸是设计瓦楞纸箱的第 一步。
内装物的外廓尺寸除产品, 还包括缓冲和固定材料的 尺寸 (如图)。
[例] 牙膏小包装每盒1支，中包装每盒12支。中包装外长L＝190mm，外
宽b＝140mm，外高h＝120mm。大包装为运输包装，采用单瓦楞纸箱， 每箱装入24个中包装，排列方法如图，试计算这种瓦楞纸箱的尺寸。
解：
(1)内装物的外廓尺寸 用Δ表示中包装之间的间隙，用 n表示三个方向上中包装的个数， 并取Δ＝1mm。于是，内装物 的外廓尺寸为 : L0 ＝4×140 + 3×1 ＝563mm B0 ＝2 ×190 + 1×1 ＝381mm H0 ＝3×120 + 2×1 ＝362mm
续解：
(2)计算瓦楞纸箱的抗压强度 Pc 纸箱周长为: Z＝2(L+B)＝2×(70+46)＝232(cm) 查表得: A型瓦楞的楞常数Xz ＝8.36，箱常数J ＝0.59 。
因此，瓦楞纸箱的抗压强度为：
2
Pc
1.86Px
瓦楞纸箱标准
中华人民共和国国家瓦楞纸箱标准本标准适于运输包装用单瓦楞纸板箱和双瓦楞纸板箱（以下简称瓦楞纸箱）1.分类瓦楞纸板箱按照使用瓦楞纸板不同的种类、包装内装物的最大重量及箱内尺寸之和分为30种，见表1。
表1表1点击此处查看全部新闻图片注：纸箱的综合尺寸，是指其内尺寸长、宽、高之和。
其中1类箱主要用于出口及贵重物品的运输包装；2类箱主要用于内销产品的运输包装；3类箱主要用于短途、低廉商品的运输包装。
2.基本箱型和代号见附录A。
2.1本标准规定的箱型代号由四位数字组成。
附录A中的图表示各种纸箱的基本式样，每个图有一个四位数字的代号，代号中前两位数字表示箱型种类；后两位数字表示同一类箱中不同纸箱式样。
2.1.1开槽型纸箱（02型）为最常用的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将接缝封合制成纸箱，有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。
运输时可以折叠平放，使用时把箱盖封合。
2.1.2套合型纸箱（03型）由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖、底盖）分开，使用时，箱盖和箱体是套接的。
2.1.3折叠型（04型）通常由一片瓦楞纸板组成，折叠而成箱的底、侧面和箱盖，不用钉合或粘合。
2.2也可根据要求按订货合同所规定的其他型式制造。
3.纸箱附件为提高对内装物的保护能力，允许用隔挡、衬垫、底座、模切件等纸箱附件，这些附件的种类和代号见附录B。
在具体的产品用箱技术文件中应对所用附件的种类、代号及其用料、尺寸、结构等作出规定。
4尺寸规格4.1用纸箱的内尺寸长、宽、高表示纸箱的规格，并按下列顺序和代号给出尺寸，单位用毫米。
a.长度（L）：箱内底面积长边尺寸；b.宽度（B）：箱内底面积短边尺寸；c.高度（H）：箱内顶面到底面尺寸。
表2表2点击此处查看全部新闻图片4.2根据内装物的重量和尺寸，优先选用GB4892-85《硬质直方体运输包装尺寸系列》规定的以下底面积外尺寸：400×600；400×300；400×200；400×150；300×200；300×133；300×100；200×1 50；200×133。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图5-42 “MC包装件”及其包装笔记本电脑工艺过程
瓦楞纸纸箱标准
5-44 电饭煲缓冲包装
5-45 瓦楞纸板缓冲包装箱 （a）底部缓冲衬展开图 （b）底部缓冲衬组装图 （c）“U”形缓冲衬展开图 （d）“U”形缓冲衬组装图 （e）缓冲纸箱 （f）缓冲结构装配图
瓦楞纸纸箱标准
5-46 缓冲瓦楞纸箱 （a）展开图 （b）组装图
第五章 第二节 瓦楞纸箱箱型标准
瓦楞纸纸箱标准
一、国际纸箱箱形标准
1、基型 即基本箱型，用4～8位阿拉伯数字表示：
箱型种类 箱型序号
改型后缀码
标准箱型（统一码）
（1）01—商品瓦楞卷筒纸和纸板
（2）02—开槽型箱
（3）03—套合型纸箱
（4）04—折叠型纸箱托盘
（5）05—滑盖型纸箱
瓦楞纸纸箱标准
瓦楞纸纸箱标准
（4）DP型包卷式纸箱
图5-17 DP型包卷式纸箱成型与分解过程
瓦楞纸纸箱标准
2．分离式纸箱 （1）传统分离箱（图5-18） （2）改进型分离式纸箱 a.盖板连接方式
图5-19 盖板分离式纸箱成型与分离过程 图5-18 传统分离箱 （a）捆扎 （b）胶带连接 （c）黏合剂连接
瓦楞纸纸箱标准
3．三角柱型纸箱 （1）三角柱纸箱的结构类型
图5-22 三角柱形纸箱角隅结构
图5-23 三角柱形纸箱角隅补强结构
瓦楞纸纸箱标准
图5-24 三角柱形纸箱箱型 （a）标准托盘型 （b）敞口型 （c）02盖密封型 （d）托盘型 （e）带盖托盘型
图5-25 三角柱形纸箱成型过程
瓦楞纸纸箱标准
图5-26 化妆品增强型包装纸箱 （a）箱盖 （b）增强型箱底 （c）箱体展开图
图5-6 06类箱成型方式（0605箱）
瓦楞纸纸箱标准
2、组合型 组合型是基型的组合，即由两种及以上的
基本箱型组成或演变而成，用多组数字符号 来表示。
图5—7所示箱型，上摇盖用0204型，下摇 盖用0215型，表示方法：0204/0215（上摇盖 /下摇盖）
图5-7 组合型纸箱表示法 （a）0204 （b）0215 （c）0214/0215
瓦楞纸纸箱标准
3、封箱 国际纸箱箱型标准规定了4种封箱方式 （1）黏合剂封箱：用热熔胶或冷制胶 （2）胶带封箱：图5-8（a）-（d）为国际箱型 规定的4种胶带封箱方式 （3）联锁封箱：图5-9为常见的0201型箱联锁 封箱方式，其他箱型则视结构而定 （4）U形钉封箱：图5-10（a）（b）为国际纸 箱箱型规定的2种U形钉封箱方法
瓦楞纸纸箱标准
图5-8 胶带封箱
图5-9 联锁封箱
图5-10 U形钉封箱
瓦楞纸纸箱标准
二、非标准瓦愣纸箱 1、包卷式纸箱 （1）普通包卷式纸箱
图5-12 包卷式纸箱压痕线
图5-11 包卷式瓦楞纸箱 （a）外接头 （b）内接头
图5-13 包卷式纸箱包装工艺 （a）向上包卷 （b）向下包卷
瓦楞纸纸箱标准
b.粘合剂粘合方式 c.连接板插入方式 d.连接板间隙固定方式
图5-20 分离式纸箱连接方式 1-黏合接头 2-撕裂打孔线 3-连接板 4-打孔线 5-短摇盖 6-摇盖黏合面
瓦楞纸纸箱标准
图5-21 分离式托盘 1-侧内板 2-侧板 3-分离纸板 4-分离线 5-分离用指孔 6-底板
瓦楞纸纸箱标准
图5-34 深型大型套合箱 1-箱盖 2棱 柱大套合箱
1-箱盖 2-箱体 3-箱底 4-托盘
图5-36 可折叠箱体套盖图
瓦楞纸纸箱标准
5．箱内袋
图5-37 箱内袋包装纸箱
瓦楞纸纸箱标准
6．方便堆码箱
图5-38 方便堆码托盘纸箱结构之一
瓦楞纸纸箱标准
瓦楞纸纸箱标准
图5-47 纸板堆积材料 （a）交错层叠 （b）并行层叠 （c）蜂窝形瓦楞纸板
图5-48 各种缓冲部件的成型 （a）角垫 （b）槽垫 （c）棱垫
1-V形压痕 2-V形切角
瓦楞纸纸箱标准
图5-49 蜂窝衬垫包装 （a）角垫 （b）方棱垫 （c）圆棱垫（d）框式单元包装垫 （e）框式垫（f）镜垫 （g）托盘 （h）玻璃镜整体包装方案
图5-50 各种缓冲结构的组合使用
瓦楞纸纸箱标准
1-A楞箱板 2-开封片 3-三角柱 4-B楞纸板
图5-27 “BEAMS”八柱增强型托盘箱展开图
瓦楞纸纸箱标准
4．大型纸箱 大型纸箱可分为两大类： （1）摇盖箱
图5-28 箱壁加固定大型摇盖箱
图5-29 塑料导板加强大型摇盖型 1-增强木板 2-三瓦楞纸板 3-塑料导板 4-托盘
瓦楞纸纸箱标准
图5-39 方便堆码托盘纸箱结构之二
图5-40 方便堆码的果蔬运输托盘箱
瓦楞纸纸箱标准
7．瓦楞纸板缓冲包装
图5-41 瓦楞纸板缓冲角垫
瓦楞纸纸箱标准
图5-43 笔记本电脑缓冲包装 （a）A型部件展开图 （b）B部件展开图
（c）组装图 1-侧板 2-底板 3-端板 4-锐角凸起结构 5- “<”形结构
（2）N型包卷式纸箱
图5-14 N型包卷式纸箱 （a）包卷箱板 （b）H型中间隔板 （c）装配图
1-H板 2—撕裂打孔线
瓦楞纸纸箱标准
（3）F型包卷式纸箱
图5-16 F型包卷式纸箱组装成型过程 1-H板 2—箱板
图5-14 F型包卷式纸箱 （a）包卷箱板 （b）H型中间隔板 （c）装配图
1-H板 2—撕裂打孔线 3-分离用撕裂打孔线
图5-4 02类箱成型及填充方式 （a）盖面填充 （b）底面填充 （c）端面填充 （d）侧面填充
图5-5 04类箱成型及填充方式 （a）黏合 （b）组装 （c）锁合 （d）内装填充物
瓦楞纸纸箱标准
（6）06—固定型纸箱 （7）07—预黏合纸箱 （8）09—内附件 a.平衬型（0900—0903） b.套衬型（0904—0929） c.间壁型（0930—0935） d.填充型（0904—0967） e.角型（0970—0976） f.组合内衬（0982—0999）
（2）套合箱（罩盖箱）
图5-30 可折叠摇盖大箱型 （a）封盖前 （b）封盖后
图5-31 短摇盖大型箱
图5-33 前开式大型套合箱 1-插入导板 2-托盘连接螺栓孔
图5-32 组合式大型套合箱 1-体板 2-H型导板 3-三瓦楞纸板 4-固定导板 5-固定 加强件 6-瓦楞纸板层叠箱座
瓦楞纸纸箱标准
