水源热泵中央空调系统介绍

水源热泵空调系统水源热泵机组是通过利用地表水、地下水以及吸收太阳能和地热能等低位热资源，并采用热泵原理，输入少量的高品位电能，实现低品位热能向高位热能转移。

水源热泵中央空调系统是许多台小型的水-空气热泵机组集中设计应用的一种空调形式。

即用水源路将小型的水-空气热泵机组并联在一起，构成一个以利用低位能源和回收建筑物内部余热为主要特点的制冷、供暖的空调系统。

水源热泵机组是一种以电力为动力、以水为主要热载体的冷暖可逆型空调机组，热资源可以是江河湖或是地下水、土壤热等。

供冷运行时，其水/冷媒侧热交换器作为冷凝器，风/冷媒侧热交换器作为蒸发器，制冷剂源源不断地将室内热量转移至室外循环冷却水中，实现室内降温的目的。

供热运行时，水/冷媒侧热交换器作为蒸发器，从循环水中吸取热量，风/冷媒侧热交换器作为冷凝器，向室内释放热量，从而实现室内供暖。

一．水源热泵空调系统应用的分类1.传统水环热泵系统（冷却塔+辅助电加热、锅炉）2.地表水源热泵系统（利用河、湖水、废热）3.地下水热泵系统4.地源热泵系统（通过埋置地下盘管向土壤吸收或排放热量）5.地源热泵+太阳能热水系统二．水源热泵空调系统应用范围1.水源充沛，四季分明，气温适中，冬季不太冷又需要供暖的地区（在温暖的冬季白天，往往向阳的房间需要供冷，而背向房间需要供暖）；2.有自然冷/热源或废热可利用的地区。

如太阳能、深水湖泊、地下水、温泉、工业余热等；3.规模建筑物有明显内区和外区的划分（大型商用楼宇、商场、超市），内区需要制冷，外区需要制热等；4.建筑物要求同时制冷和供暖，单独控制（如高标准宾馆、旅店、高级公寓等）；5.出租写字楼、商贸大厦（便于计费，节省机房空间）；6.旧楼改造项目；7.功能分区较多，各层和各区功能都不同，隶属不同业主的综合楼；8.对于资金一时无法到位的业主也较适合。

三．水源热泵空调系统运行情况1.夏季制冷运行模式：当全部或大多数机组进行制冷运行，即热量由室内转移至循环热水再经散热设备散发到室外（或地下），辅助加热设备处于关闭状态并被水系统短路。

什么是水源热泵中央空调水源热泵机组原理及优缺点水源热泵中央空调是一项节能环保新技术，与地源热泵从大地中提取冷热量相比，水源热泵机组是利用地表水作为冷热源，然后进行能量转换的供暖空调系统。

简单来说，水源热泵和地源热泵都是冷暖空调，不存在传统空调冬季化霜等难点问题，只不过水源热泵是通过地下水达到冷却制冷剂的效果，不占建筑面积。

下面，我一起来看看水源热泵中央空调的定义、水源热泵机组原理及优缺点。

什么是水源热泵中央空调水源热泵中央空调是一种利用地下浅层地热资源（如地下水、河流和湖泊中吸收地太阳能和地热能等）的既可供热又可制冷的高效节能空调系统。

水源热泵机组以水为载体，在冬季采集来自湖水、河水、地下水的低品位热能，取得能量供给室内取暖；在夏季把室内的热量取出，释放到水中，以达到夏季空调供冷的目的。

水源热泵机组原理夏季制冷时，水源热泵中央空调井水为机组的排热源。

制冷剂在蒸发器内吸热蒸发，制取7℃冷水，送入房间使用，由于水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高；制冷剂再经压缩机压缩成高温高压的过热蒸汽，进入冷凝器，由井水带走热量并排至井中。

冬季制热时，水源热泵中央空调井水为机组的吸热源。

制冷剂在蒸发器内吸取井水的热量蒸发，井水回灌井内，由于水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。

制冷剂再经压缩机压缩成高温高压的过热蒸汽，进入冷凝器，加热循环水，制取45℃到50℃（最高可达65℃）的热水。

水源热泵机组原理的优缺点水源热泵中央空调具有可再生能源利用技术、高效节能、制冷采暖生活热水三位一体、节省建筑空间、环境效益显著等多种优点，其缺点是对地下水质量要求比较高，需要良好的地下水源条件，用户在装水源热泵之前，需要先向各地水资委申请，申请通过之后才能装，而且使用过程中容易造成地下水管的堵塞，冬季采暖效果不理想，还可能改变地下水化学场的温度浓度pH值，使地下水的硬度变化。

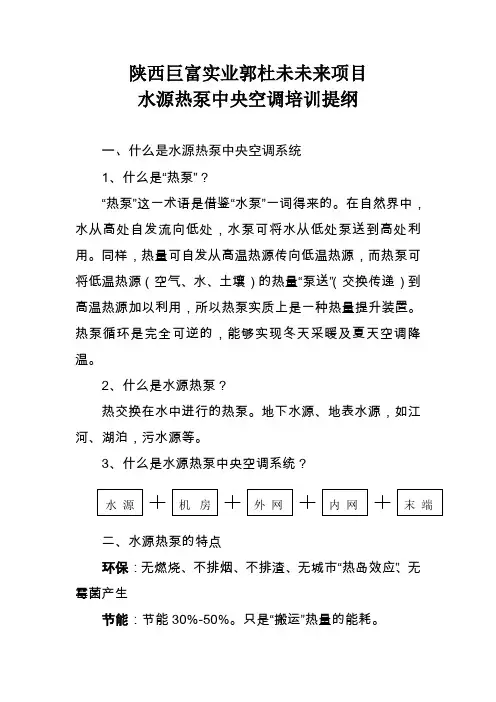

陕西巨富实业郭杜未未来项目水源热泵中央空调培训提纲一、什么是水源热泵中央空调系统1、什么是“热泵”？“热泵”这一术语是借鉴“水泵”一词得来的。

在自然界中，水从高处自发流向低处，水泵可将水从低处泵送到高处利用。

同样，热量可自发从高温热源传向低温热源，而热泵可将低温热源（空气、水、土壤）的热量“泵送”（交换传递）到高温热源加以利用，所以热泵实质上是一种热量提升装置。

热泵循环是完全可逆的，能够实现冬天采暖及夏天空调降温。

2、什么是水源热泵？热交换在水中进行的热泵。

地下水源、地表水源，如江河、湖泊，污水源等。

3、什么是水源热泵中央空调系统？二、水源热泵的特点环保：无燃烧、不排烟、不排渣、无城市“热岛效应”、无霉菌产生节能：节能30%-50%。

只是“搬运”热量的能耗。

舒适：温润、恒定、无空调病低碳：节约能源、用电少。

1kw≈4kw安全：无名火、无易燃易爆、无高温热水，国家环保节能产品目录中重点推荐的产品，政府有节能补贴。

精品样板工程：奥运重点工程，国家政府机关，公共建筑，房地产，商场及餐饮娱乐，等等。

三、水源热泵中央空调与市政采暖、普通空调费用比较（以100㎡两房计算）:四、清华同方热泵技术发展历程•90年代初，清华大学热能系积极开展热泵的应用研究•93年，清华人环研发第一台空气源热泵•96年，清华人环研发第一代水源热泵实验机•98年，清华同方研制第二代水源热泵(GHP型)•99年，清华同方正式向社会推出水源热泵中央空调系统•2000年，清华同方GHP水源热泵主机通过国家科委成果鉴定•2001年10月, 国家技术监督局抽检GHP型水源热泵机组合格•2002年，研发HGHP型高温水源热泵和HGYR100数控户式空气源热泵•2003年，清华同方研发成功低温空气源热泵•2004年，满液式水源热泵机组•2005年，热回收水冷冷水机组•2006年，超高能效水源热泵机组•2007年，第三代低温空气源热泵•2008年，全热回收水源热泵机组，低温空气源模块热泵机组•2009年，户式.能量回收水源热泵机组•2010年，高温水冷冷水机组，全热回收新风机组•……。

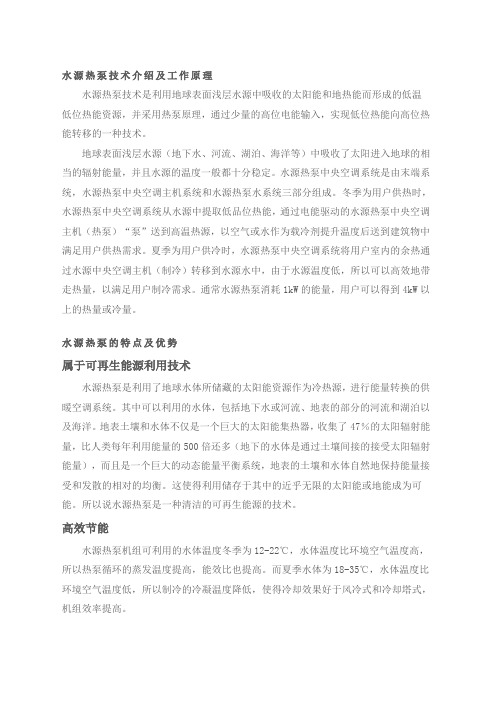

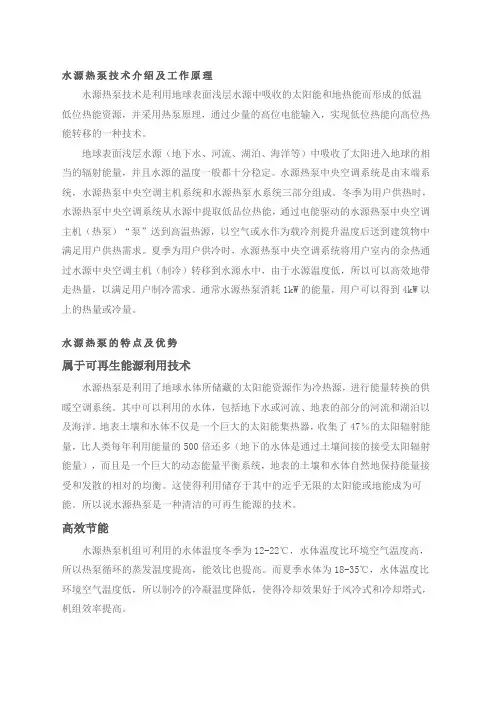

水源热泵技术介绍及工作原理水源热泵技术是利用地球表面浅层水源中吸收的太阳能和地热能而形成的低温低位热能资源，并采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移的一种技术。

地球表面浅层水源（地下水、河流、湖泊、海洋等）中吸收了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定。

水源热泵中央空调系统是由末端系统，水源热泵中央空调主机系统和水源热泵水系统三部分组成。

冬季为用户供热时，水源热泵中央空调系统从水源中提取低品位热能，通过电能驱动的水源热泵中央空调主机（热泵）“泵”送到高温热源，以空气或水作为载冷剂提升温度后送到建筑物中满足用户供热需求。

夏季为用户供冷时，水源热泵中央空调系统将用户室内的余热通过水源中央空调主机（制冷）转移到水源水中，由于水源温度低，所以可以高效地带走热量，以满足用户制冷需求。

通常水源热泵消耗1kW的能量，用户可以得到4kW以上的热量或冷量。

水源热泵的特点及优势属于可再生能源利用技术水源热泵是利用了地球水体所储藏的太阳能资源作为冷热源，进行能量转换的供暖空调系统。

其中可以利用的水体，包括地下水或河流、地表的部分的河流和湖泊以及海洋。

地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47％的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散的相对的均衡。

这使得利用储存于其中的近乎无限的太阳能或地能成为可能。

所以说水源热泵是一种清洁的可再生能源的技术。

高效节能水源热泵机组可利用的水体温度冬季为12-22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。

而夏季水体为18-35℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。

运行稳定可靠水体的温度一年四季相对稳定，其波动的范围远远小于空气的变动。

浅谈水源热泵中央空调系统及其应用摘要：结合水源热泵中央空调系统的工作原理与特点，以某实际应用工程为案例，详细介绍了系统运行中存在的问题、解决措施与效果，可供同类工程应用参考。

关键词：水源热泵中央空调；改造施工；对策；问题处理；一、水源热泵中央空调系统的组成与工作原理1、水源热泵中央空调系统的组成水源热泵中央空调系统由室内的空调机组/冷却水系统等组成，是用冷却水环路将空调机组并联在一起，形成一个封闭环路，由冷却塔的循环水将空调机组产生的热量带走，从而进行供冷的中央空调系统。

典型的水源热泵中央空调系统由三部分组成：（1）空调机组及风机盘管；（2）水循环环路；（3）辅助设备（如冷却塔、冷却泵、冷却风机、加热设备等）。

其系统流程如图1所示，空调机组(主机)的循环系统如图2所示。

图1 水源热泵中央空调系统流程示意图图2 水源热泵空调机组循环示意图2、水源热泵中央空调系统的工作原理水源热泵空调中央系统以水环路中的水为介质带走或输入热量（如图1）。

对每台空调机组而言，机组制冷时（图2中黑色箭头表示的循环1-2-3-4-5-6-1），以水为冷却水将热量带走。

当水源热泵中央空调系统制热运行时（图2中红色箭头表示的循环1-2-3-4-5-6-1），水循环环路中的水作为热源把热量传输给制冷剂工质，水的温度将降低，到一定程度时要利用辅助加热设备来保证系统的正常制热。

3、水源热泵中央空调系统的特点水源热泵中央空调系统的特点：可供冷供暖，无需冷水机主机房、设计周期短、经济性好，节能，布置灵活，施工及运行管理方便；噪声大、冷却水质要求高，套管式冷凝器易结垢、故障率较高。

二、水源热泵中央空调系统实施案例介绍1、项目概况项目位于深圳麒麟山疗养院6号楼，楼高三层，建筑面积4513平方米，共89间房和3间会议室，其中套房5间，标准双人房83间，三人房1间。

该楼空调系统为水源热泵空调系统，系统组成见图1。

主机与风机盘管采用铜管连接，主机与水塔采用冷却管连接，每台主机含1台压缩机和一个冷凝器组装在一个箱体内，安装在洗手间天花上。

水源热泵中央空调系统的原理及特点一、商品原理：1 水源热泵中心空气调节器机组是一种利用水进行热冷交换来作为热(冷)源的，是既可供热又可制冷的省电省电空气调节器系统。

通过输入少量的高品位能源(电能)，实现严寒位热能向热位转移。

大多大金空调维修水源机组消耗1KW的能量，消费者可以得4-5KW以上的热能或冷量。

2 水源热泵中心空气调节器与制冷的原理和系统设备组成及功能是一样的，由制冷压缩机，蒸发器、冷凝器和节流装置组成。

3 在冬季作为热泵供暖，是以水为热源把水中的热能“取”出来，提高气温后，供给室内采暖；在夏季作为空气调节器供冷，是以水为冷源把室内的热能取出来，释放到水中去的。

由于水源热泵以水为热(冷)源，气温全年较为稳定，一般为10-40℃，其制冷，制热系数可达3.0-6.0，与传统的大气源热泵相比，要高出40%左右，其运转费用为普通中心空气调节器的50-60%。

4 冷(热)源一般有以下几种：1、冷却塔水源 2、江河湖水 3、地下水等二、水源热泵中心空气调节器系统的特点：1 省电省电制冷压缩机选用省电旋转式或涡旋式，容积三菱空调维修效率比活塞式高25%以上。

水侧换器引进省电热交换器，冷凝气温大大下降，制冷压缩机能量功率比比高出70-95%，若思考室内风机功耗，空气调节器机单机能量功率比比高达4.0-5.0。

当多台机组组成一个空气调节器系统时，系统满负荷能量功率比比EER=4.0-4.3，其运转费用比一般空气调节器系统下降30-40%。

2 工程投资下降水源空气调节器系统不需主机房及冷冻水泵间，节省土建费用。

当室内机选用挂壁式或立式柜机机时，房间内不吊顶装修，节省装修费。

又由于系统能量功率比比高，单相电源空气调节器机组功率因数高(>0.96)，变压器容量可下降30%左右，节省电力增容费。

3 操作方便，能量调整简单空气调节器机组为微电脑智能化控制，机能可遥控、线控或面板操作，可设置时间、气温。

当由众多机组组成一个空气调节器系统时，由于空气调节器机组可单独开停，系统能量调整比冷水机组更接近于无级调速。
