电脑横机制版多纱嘴组设定
- 格式：ppt
- 大小：57.00 KB
- 文档页数：3
下载文档原格式
合集下载
28335系列全电脑横机系统操作说明书
浙江恒强科技有限公司 28335 系列全电脑横机控制 Nhomakorabea统操作指南
21,22,23 系列
恒强科技-技术支持
09
335 系列全自动电脑横机控制系统使用指南
目录
控制系统概述 ...............................................................................................................................4 系统主要技术参数 .......................................................................................................................5 安全注意事项 ...............................................................................................................................6 1-运行 ............................................................................................................................................7 1.1 运行监控画面显示说明 .........................................................................................................8 1.2 运行界面 F1-F6 功能键说明 ................................................................................................11 2-参数设置 ..................................................................................................................................13 2-1 系统参数设置 .......................................................................................................................14 2-2 工作参数设置 .......................................................................................................................21 工作参数设置说明 .....................................................................................................................22 2-3 摇床修正 ..............................................................................................................................27
21,22,23 系列
恒强科技-技术支持
09
335 系列全自动电脑横机控制系统使用指南
目录
控制系统概述 ...............................................................................................................................4 系统主要技术参数 .......................................................................................................................5 安全注意事项 ...............................................................................................................................6 1-运行 ............................................................................................................................................7 1.1 运行监控画面显示说明 .........................................................................................................8 1.2 运行界面 F1-F6 功能键说明 ................................................................................................11 2-参数设置 ..................................................................................................................................13 2-1 系统参数设置 .......................................................................................................................14 2-2 工作参数设置 .......................................................................................................................21 工作参数设置说明 .....................................................................................................................22 2-3 摇床修正 ..............................................................................................................................27
PICASSO横机花样制版系统使用说明
8.2首次使用…………………………………………………………………...……………18
8.3画板尺寸操作…………………………………………………………...………………19
8.4行数、针数出错窗口……………………………………………………………………19
8.5画图………………………………………………………………………...……………19
8.6花板文件保存……………………………………………………………...……………21
8.7自动编程……………………………………………………………………...…………21
8.8编辑动作文件……………………………………………………….....……..…………22
8.9拆分图查看………………………………………………………………………………24
4.4程序自动生成
系统根据以上的BMP、INA、OPT、YSY等四个文件的描述，能自动生成横机电脑所需要的PAT及CNT文件，若以上描述不完整或歧义则会提示报错，并会指出错误的花版行号及错误的原因，终止编译。同时花形编译系统还会检测是否会产生前后发生撞针干涉现象等。
4.5程序资料编辑
用户将花样顺利编译后，可以将PAT拆分图调入作图区查看，以便观察拆分的效果；当然更重要的是查看程序行的资料是否完整、准确，这时候用户可以使用该功能，通过该模块功能提供的对放框，仔细检查每一程序行的资料是否准确，如：纱嘴、动作、速度、度目等资料，用户也可在此对框中作资料的修改操作。
用圈选功能选择待置换的区域→点击 →鼠标点击圈选区需置换的色块，其出现在置换码左边→选择置换后的色号，其出现在置换码的右边，如要多色同时重复上次动作，最后点击执行。
退出系统。
复原。
重复。
复原（指示窗）
8.3画板尺寸操作…………………………………………………………...………………19
8.4行数、针数出错窗口……………………………………………………………………19
8.5画图………………………………………………………………………...……………19
8.6花板文件保存……………………………………………………………...……………21
8.7自动编程……………………………………………………………………...…………21
8.8编辑动作文件……………………………………………………….....……..…………22
8.9拆分图查看………………………………………………………………………………24
4.4程序自动生成
系统根据以上的BMP、INA、OPT、YSY等四个文件的描述，能自动生成横机电脑所需要的PAT及CNT文件，若以上描述不完整或歧义则会提示报错，并会指出错误的花版行号及错误的原因，终止编译。同时花形编译系统还会检测是否会产生前后发生撞针干涉现象等。
4.5程序资料编辑
用户将花样顺利编译后，可以将PAT拆分图调入作图区查看，以便观察拆分的效果；当然更重要的是查看程序行的资料是否完整、准确，这时候用户可以使用该功能，通过该模块功能提供的对放框，仔细检查每一程序行的资料是否准确，如：纱嘴、动作、速度、度目等资料，用户也可在此对框中作资料的修改操作。
用圈选功能选择待置换的区域→点击 →鼠标点击圈选区需置换的色块，其出现在置换码左边→选择置换后的色号，其出现在置换码的右边，如要多色同时重复上次动作，最后点击执行。
退出系统。
复原。
重复。
复原（指示窗）
电脑横机控制系统操作说明1(杭州系统)
同时前后针床上均有织物，则要脱掉织物的一面，之后才可按手动原点
键。
当更换编织工艺后，自动进入手动原点（图标凸出呈红色），开启拉杆
后自动复位。
行锁定编织
图标凸出呈红色：行锁定编织，重复执行前2 行花版循环编织。
F2
图标凹下呈绿色：无锁定，按花版行顺序执行。
复位完成后，必须先按下此键再启动操作拉杆时生效。
1 电磁铁检测（三角控制电磁铁、换梭电磁铁）。
2 摇床伺服电机原点复位。
F1
针床左移，离开零位探头（探头指示灯灭）。
针床右移至零位探头停止（探头指示灯亮），完成复位。
3 度目马达原点复位。
4 生克步进控制电机原点复位（无步进控制则略去此步）。
按手动原点键前，要检查针床摇床位置，如果摇床针床不在原始位置，
PDF 文件使用 "pdfFactory" 试用版本创建
磁盘管理
插入U 盘
按此键弹出磁盘管理窗口，本页共 7 项，请首先插入U 盘。 上、下键移动光标（或快捷数字键），选择所需项目，按确认键。
1 列U 盘目录
列表显示当前U 盘根目录中所有类型的文件。 显示文件名称、类型、字节大小，创建日期、时间等信息。 上、下键移至列U 盘目录项（或数字键“1”），按确认键。 上、下键移至所需文件（红色字体），显示文件详细信息。 列磁盘目录
显示、操作面板（64" LCD）
操作屏由上、下 2 部分组成：
•LCD 液晶显示屏（分辨率：640X480） •键盘操作区
PDF 文件使用 "pdfFactory" 试用版本创建
根据客户所选择的LCD 液晶屏规格（64"，104"…），键盘操作区布局有所不同。
制版系统
ba
想要了解睿能更多相关产品信息 欢迎访问我们的网站 /
目录
软件概述 .................................................................... 6 运行环境 .................................................................... 6 安装和启动 .................................................................. 7
第三点
终点双击， 折线闭合
按住”SHIFT”键时，画正方形
：矩形（填充） ：椭圆
按住”SHIFT”键时，画正方形 光标横纵坐标与椭圆是切线关系
按”SHIFT”键，画圆，光标横纵坐标与 圆是切线关系
：椭圆（填充）
：菱形
高度
宽度
：菱形：填充 ：边框
横坐标方 向增量为 2
当前色码
：插行\针
：水平填充，在水平直线方向将 0 号色填充成当前色码
如果将睿能电子有限公司所提供的产品用于生命维持和/或生命安全应用，一切风险由买方自负。买方同意在由此引 发任何一切伤害、索赔、诉讼或费用时，会维护和保障睿能电子有限公司免于承担法律责任，并加以赔偿。
© 2011, Raynen Electronics CO.,LTD 版权所有.
商 标 Raynen 的 名 称 和 徽 标 组 合 、
水平填充 水平填充
：垂直填充，在垂直直线方向将 0 号色填充成当前色码
垂直填充 垂直填充
：圈选
圈选区
：线性复制
原图
圈选区
鼠标拖 曳线性 复制
想要了解睿能更多相关产品信息 欢迎访问我们的网站 /
目录
软件概述 .................................................................... 6 运行环境 .................................................................... 6 安装和启动 .................................................................. 7
第三点
终点双击， 折线闭合
按住”SHIFT”键时，画正方形
：矩形（填充） ：椭圆
按住”SHIFT”键时，画正方形 光标横纵坐标与椭圆是切线关系
按”SHIFT”键，画圆，光标横纵坐标与 圆是切线关系
：椭圆（填充）
：菱形
高度
宽度
：菱形：填充 ：边框
横坐标方 向增量为 2
当前色码
：插行\针
：水平填充，在水平直线方向将 0 号色填充成当前色码
如果将睿能电子有限公司所提供的产品用于生命维持和/或生命安全应用，一切风险由买方自负。买方同意在由此引 发任何一切伤害、索赔、诉讼或费用时，会维护和保障睿能电子有限公司免于承担法律责任，并加以赔偿。
© 2011, Raynen Electronics CO.,LTD 版权所有.
商 标 Raynen 的 名 称 和 徽 标 组 合 、
水平填充 水平填充
：垂直填充，在垂直直线方向将 0 号色填充成当前色码
垂直填充 垂直填充
：圈选
圈选区
：线性复制
原图
圈选区
鼠标拖 曳线性 复制
电脑横机的嵌花纱嘴设备的制作方法

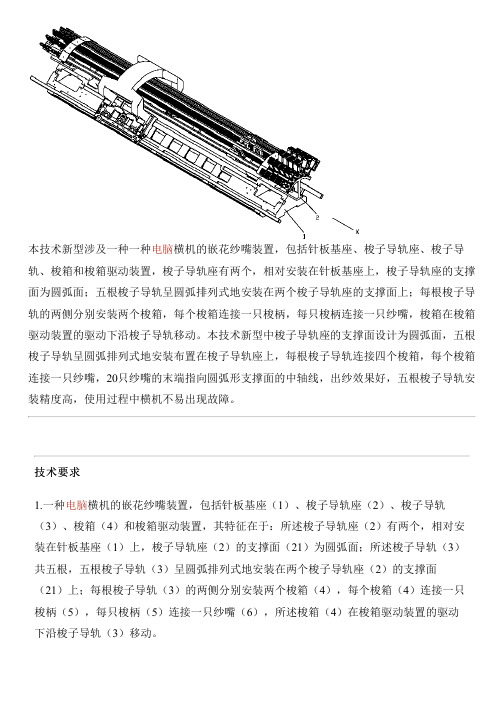

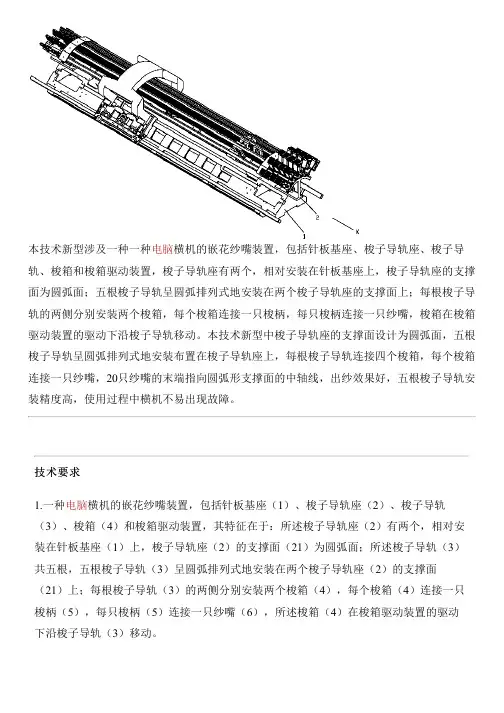

本技术新型涉及一种一种电脑横机的嵌花纱嘴装置，包括针板基座、梭子导轨座、梭子导轨、梭箱和梭箱驱动装置，梭子导轨座有两个，相对安装在针板基座上，梭子导轨座的支撑面为圆弧面；五根梭子导轨呈圆弧排列式地安装在两个梭子导轨座的支撑面上；每根梭子导轨的两侧分别安装两个梭箱，每个梭箱连接一只梭柄，每只梭柄连接一只纱嘴，梭箱在梭箱驱动装置的驱动下沿梭子导轨移动。
本技术新型中梭子导轨座的支撑面设计为圆弧面，五根梭子导轨呈圆弧排列式地安装布置在梭子导轨座上，每根梭子导轨连接四个梭箱，每个梭箱连接一只纱嘴，20只纱嘴的末端指向圆弧形支撑面的中轴线，出纱效果好，五根梭子导轨安装精度高，使用过程中横机不易出现故障。
技术要求1.一种电脑横机的嵌花纱嘴装置，包括针板基座（1）、梭子导轨座（2）、梭子导轨（3）、梭箱（4）和梭箱驱动装置，其特征在于：所述梭子导轨座（2）有两个，相对安装在针板基座（1）上，梭子导轨座（2）的支撑面（21）为圆弧面；所述梭子导轨（3）共五根，五根梭子导轨（3）呈圆弧排列式地安装在两个梭子导轨座（2）的支撑面（21）上；每根梭子导轨（3）的两侧分别安装两个梭箱（4），每个梭箱（4）连接一只梭柄（5），每只梭柄（5）连接一只纱嘴（6），所述梭箱（4）在梭箱驱动装置的驱动下沿梭子导轨（3）移动。
2.根据权利要求1所述的电脑横机的嵌花纱嘴装置，其特征在于：所述梭箱驱动装置包括同步带（7）、同步轮固定座（9）和电机（8）；所述同步带（7）设置四根，自上而下布置，所述电机（8）设置四个，每个电机（8）的输出轴上均设置有一号同步轮（81）；所述同步轮固定座（9）设置两个，每个同步轮固定座（9）上均设置有两个二号同步轮（91）；所述四个电机（8）固定在一个梭子导轨座（2）上，两个同步轮固定座（9）安装在另一个梭子导轨座（2）上；四个二号同步轮（91）与四个一号同步轮（81）一一对应组成四组同步轮，一组同步轮对应啮合一根同步带（7）；所述梭箱（4）与四根同步带（7）连接在一起。
全电脑横编织机——完全操作手册
E ：暂未用
F ：暂未用
1 ：度目设定
2 ：主罗拉速度设定
3 ：辅助罗拉拉力设定
4 ：左送纱设定
5 ：主马达速度设定（机头速度）
6 ：纱嘴停放点设定
—— 17 ——
7 ：跳行编织设定
8 ：纱嘴初始位置查看
9 ：右送纱设定
0 ：画面切换
。 ：小数点（设定参数用）
+/-
：设定件数，参数+、— 键
E Es cs 项c ：返回键 C ：复制键（可复制花样参数转换）
—— 3 ——
7、 纱嘴 九、电器部分接线示意图
1、电源接线示意图 2、 显示板接线图 3、USB 接线图 4、 主控板接线图 5、 罗拉驱动接线图 6、 机头接线图 十、机器简易故障排除
横机外观全貌图
—— 4 ——
A 天线及置纱组 C 机械头组 E 电器箱组 N 针床组 S 信克组
B 针床及护盖组 D 传动组 F 机架及卷布组 R 摇床组 T 换色及导纱组
上，同时释放纱嘴（乌斯座），将纱嘴移出机头便于穿纱等操作，
线纱穿好后将纱嘴（乌斯座）归位后再按此键即可正常工作.
1-1 磁盘管理
—— 20 ——
1. 磁盘操作： 先将磁盘插入机器左下方（开关箱）的磁碟机内，再按磁盘管理键，屏幕上将显 示以下各功能项：
① 列磁盘管理 按下“1”键再按确认键，屏幕上显示当前磁盘中所有档案文件名
出现故障。 11.使用机器前请认真阅读本实用操作手册，请不要让非专业技术人员随意拆修设
备，有必要拆修机器时请与您所购买产品的经销商或售后服务店联系，严禁私自 进行拆修工作。 提示：新购置机器磨合期内请适当控制其速度，正常使用后应根据衣片复杂程度而调 整机器运行速度，以免机器发生意外。
全自动电脑横机操作调试和维修方法
全自动电脑横机操作调试和维修方法Revised by Petrel at 2021一．操作注意事项：1）读盘，不顺畅时可以重新关电源后插拔USB插口，用华翔控制器的可以先切换一下存读介质（U盘和磁盘）然后再开机读盘。
2）穿纱，同时要调整好天线弹力，侧天线张力。
3）要按照打样要求调整好度目。
拉力等。
4）确定花样展开以及纱嘴摆方位置。
国花系列还有纱嘴前置量。
5）挂布（起底板机器不用），行锁定（飞虎机器用重复）即时给副罗拉开合情况，机头速度要小于，布片到达主罗拉时解除行锁定（飞虎机器把重复点一下）。
加大速度，拉力等。
二．开始编织1）随时检查布片密度及确认粗幼纱情况，以便随时控制衣片长短。
跟足样板尺寸。
2）注意毛纱过蜡情况及毛纱排放位置。
拆片纱要重新试度目和拉力。
3）随时了解用纱情况，毛料色差等。
4）衫片分码，分色整齐叠好安要求捆好交货。
5）注意倒卷布和副罗拉缠纱（国花系列特别要注意）三．常见问题的处理方法（一）度目篇1）编织时度目越来越大 A,检查线路是否接触不良。
B，检查度目马达螺丝是否松动。
2）两口同时做编织，若一口度目异常变小，可以考虑把度目原点适当调大。
（二）撞连接针脚（国花系列叫长针）1）查看度目是否灵活。
2）查看连接针脚在针床上是否运行畅顺，用手压下去是否弹起自如3）查看度目马达螺丝是否松动。
度目转盘是否顺畅。
4）查看度目感应器是否损坏。
5）查看压针三脚是否到位。
国花系列要看电磁铁摆动情况.6）度目太紧时不能脱圈，也会撞连接针脚。
7）检查翻针三角的翻接针导块是否顺畅，灵活。
8）检查度目底板，滑块是否到位，灵活。
（三）乱花（乱选针）1）看布片乱花是否有规律，比如问题都出在那一个选针器上。
2）看是偷选，还是漏选。
调整选针片和针床的间隙。
3）调整选针参数，选针原点，选针微调。
4）看选针针脚在针床上是否太紧，太松。
是否顺畅。
5）线路检查，各插头是否插好，看看是否有接触不良。
6）看主驱动皮带是否太松。
电脑横机制版初学者课程
我们将前面的工艺单全都改成先摇，大家注意一下总转数以及工艺单成型的 区别：
例： 收夹保 4 只边
先先摇
放
28N Λ 28N
算总专数：先放
平1转
K=4+3X8+4X22+22+
1-2-8（暗收）
5X6+4X7+3X5+2X6
2-3- 6 3-3-5
+1X8+1 先摇
=232 专
4-3-7 先摇 5-3-6 两边各拷 14 针
-6-
被置换色码
浙江金明德初学者课程
置换后色码
置换前
置换后
插入行
� 插入行，该行与光标行相同，行克隆功能（包括功能线内的设置）
插入空行
� 在当前光标的下行处，插入空行，该行为本底色(包括功能线）。
插入列
� 当前光标列的左侧插入列（针），该列与当前光标列相同，克隆列功能。
插入空列
� 当前光标列的左侧插入空列（针）。该列为本底色（0 号色）。
圈 选 复 制 目 标
鼠标单击拖曳 实现阵列定义
鼠标单击左键 确定复制个数
填充
� 制定色块后，对圈选区或封闭的色块区域进行填充。 注：如果待填充对象的边线不连续，填充色块将会泄露扩散到其余绘图区域，要 找到并封闭断点。
颜色置换
� 色块置换，可同时对多个色块一起处理。 � 圈选待处理的区域，单击图标后跳出换色选项如下图进行换色。
例：现在正在做一款 XXX 老板的款号为 B--007 的 M 号的袖子（XIUZI),现取名如下。
存在“我的电脑”
“本地磁盘 E:” “新建文件夹”（取名为 XXX 老板）”
“新建文件夹”（取名为款号 B--007)“M007X”或“X007M”等等，这种取名方法以后
例： 收夹保 4 只边
先先摇
放
28N Λ 28N
算总专数：先放
平1转
K=4+3X8+4X22+22+
1-2-8（暗收）
5X6+4X7+3X5+2X6
2-3- 6 3-3-5
+1X8+1 先摇
=232 专
4-3-7 先摇 5-3-6 两边各拷 14 针
-6-
被置换色码
浙江金明德初学者课程
置换后色码
置换前
置换后
插入行
� 插入行，该行与光标行相同，行克隆功能（包括功能线内的设置）
插入空行
� 在当前光标的下行处，插入空行，该行为本底色(包括功能线）。
插入列
� 当前光标列的左侧插入列（针），该列与当前光标列相同，克隆列功能。
插入空列
� 当前光标列的左侧插入空列（针）。该列为本底色（0 号色）。
圈 选 复 制 目 标
鼠标单击拖曳 实现阵列定义
鼠标单击左键 确定复制个数
填充
� 制定色块后，对圈选区或封闭的色块区域进行填充。 注：如果待填充对象的边线不连续，填充色块将会泄露扩散到其余绘图区域，要 找到并封闭断点。
颜色置换
� 色块置换，可同时对多个色块一起处理。 � 圈选待处理的区域，单击图标后跳出换色选项如下图进行换色。
例：现在正在做一款 XXX 老板的款号为 B--007 的 M 号的袖子（XIUZI),现取名如下。
存在“我的电脑”
“本地磁盘 E:” “新建文件夹”（取名为 XXX 老板）”
“新建文件夹”（取名为款号 B--007)“M007X”或“X007M”等等，这种取名方法以后
电脑横机专用调试步骤

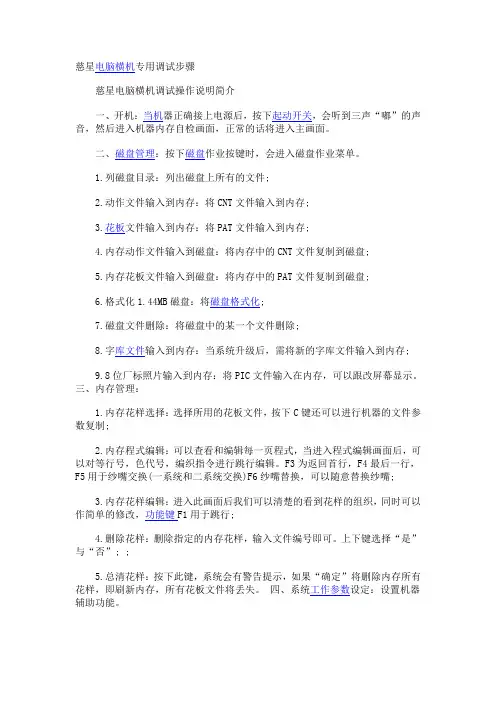

慈星电脑横机专用调试步骤慈星电脑横机调试操作说明简介一、开机：当机器正确接上电源后，按下起动开关，会听到三声“嘟”的声音，然后进入机器内存自检画面，正常的话将进入主画面。
二、磁盘管理：按下磁盘作业按键时，会进入磁盘作业菜单。
1.列磁盘目录：列出磁盘上所有的文件;2.动作文件输入到内存：将CNT文件输入到内存;3.花板文件输入到内存：将PAT文件输入到内存;4.内存动作文件输入到磁盘：将内存中的CNT文件复制到磁盘;5.内存花板文件输入到磁盘：将内存中的PAT文件复制到磁盘;6.格式化1.44MB磁盘：将磁盘格式化;7.磁盘文件删除：将磁盘中的某一个文件删除;8.字库文件输入到内存：当系统升级后，需将新的字库文件输入到内存;9.8位厂标照片输入到内存：将PIC文件输入在内存，可以跟改屏幕显示。
三、内存管理：1.内存花样选择：选择所用的花板文件，按下C键还可以进行机器的文件参数复制;2.内存程式编辑：可以查看和编辑每一页程式，当进入程式编辑画面后，可以对等行号，色代号，编织指令进行跳行编辑。
F3为返回首行，F4最后一行，F5用于纱嘴交换(一系统和二系统交换)F6纱嘴替换，可以随意替换纱嘴;3.内存花样编辑：进入此画面后我们可以清楚的看到花样的组织，同时可以作简单的修改，功能键F1用于跳行;4.删除花样：删除指定的内存花样，输入文件编号即可。
上下键选择“是”与“否”; ;5.总清花样：按下此键，系统会有警告提示，如果“确定”将删除内存所有花样，即刷新内存，所有花板文件将丢失。
四、系统工作参数设定：设置机器辅助功能。
1.设定机器系统参数：按下此键会有密码提示输入显示，输入密码“1618”即可进入系统参数设定菜单：(1).针零位：设定读针的起始位置以及针距和机器总针数(设定此项参数前，应先将同步带齿校正)，具体操作是先将机器左边对准第1枚针即可，然后按下F1就可设定针零位;(2).左系统纱嘴右行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定;(3).左系统纱嘴左行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(左行)，按下F1即可确定;(4).右系统纱嘴右行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定;(5).右系统纱嘴左行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(左行)，按下F1即可确定;(6).机头左限位：将机头推到左边限位开关处，按下F1即可。
慈星GE2-52C全电脑横编织机操作手册簿
前言首先，感谢您选择了我公司生产的全电脑横编织机，为了让您安全、有效地使用全电脑横编织机，特编写此手册，以供参考。
在安装、操作、维护和检查之前请仔细阅读机器制造商的操作说明书和其他辅助文件，只有在您完全理解这一系统并熟悉操作步骤以后才能操作机器。
因产品升级、改良等而有可能产生本手册的记载内容与产品相异的情况；另外，本手册的记载内容有时也可能在未经预先通知的情况下更改，恕不另行通知。
目录操作篇一注意事项1 关于机器安装、使用前的注意事项 (3)2 关于安全操作的注意事项 (5)3 关于维护的注意事项 (5)二机器结构1 机器外观图 (7)2 编织幅宽参考值 (8)3 机器主要组成部分 (9)4 各动作三角的功能与图解 (10)5 A、H、B位置图解 (11)6 选针器与选针脚对应图解 (17)7 针在针床中的排列 (18)8 卷布系统 (18)9 机头移出 (19)10 毛刷 (20)11 纱嘴 (21)三机器基本操作1 设定花版起始针 (22)2 穿纱引线 (22)3 夹线 (22)四各页面操作使用说明A 文件管理 (25)B 花型管理 (28)I 运行 (32)K 连续织造 (41)维护篇一各画面操作使用说明C 系统参数 (42)D 工作参数 (53)E 机头测试 (57)F 机器测试 (59)G 系统升级 (64)H 帮助 (64)J 关闭电脑 (65)二常见故障及排除方法 (66)三横机电路图 (69)操作篇一注意事项1 关于机器安装、使用前的注意事项1.1 环境要求：为使机器处于良好的运作状态，请依据下列指示环境安置机台。
1.2 搬运及摆放要求：打开包装箱，先取下固定机器的4颗固定螺丝，然后用叉车小心地将机器取出，千万不要硬拉机器，过分用力可能导致机器损坏，再确定机器的摆放位置，要求相邻两台机器后部之间最少保持50cm至80cm 的距离，侧面应保持80cm至100cm的距离以方便日后机器维护，将垫块摆好位置，机器缓慢放下。
