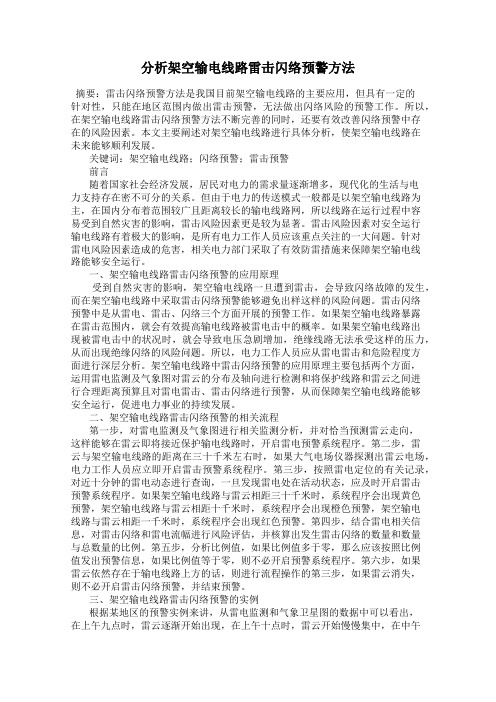

架空输电线路雷击闪络预警方法 花建宗

分析架空输电线路雷击闪络预警方法摘要：雷击闪络预警方法是我国目前架空输电线路的主要应用，但具有一定的针对性，只能在地区范围内做出雷击预警，无法做出闪络风险的预警工作。

所以，在架空输电线路雷击闪络预警方法不断完善的同时，还要有效改善闪络预警中存在的风险因素。

本文主要阐述对架空输电线路进行具体分析，使架空输电线路在未来能够顺利发展。

关键词：架空输电线路；闪络预警；雷击预警前言随着国家社会经济发展，居民对电力的需求量逐渐增多，现代化的生活与电力支持存在密不可分的关系。

但由于电力的传送模式一般都是以架空输电线路为主，在国内分布着范围较广且距离较长的输电线路网，所以线路在运行过程中容易受到自然灾害的影响，雷击风险因素更是较为显著。

雷击风险因素对安全运行输电线路有着极大的影响，是所有电力工作人员应该重点关注的一大问题。

针对雷电风险因素造成的危害，相关电力部门采取了有效防雷措施来保障架空输电线路能够安全运行。

一、架空输电线路雷击闪络预警的应用原理受到自然灾害的影响，架空输电线路一旦遭到雷击，会导致闪络故障的发生，而在架空输电线路中采取雷击闪络预警能够避免出样这样的风险问题。

雷击闪络预警中是从雷电、雷击、闪络三个方面开展的预警工作。

如果架空输电线路暴露在雷击范围内，就会有效提高输电线路被雷电击中的概率。

如果架空输电线路出现被雷电击中的状况时，就会导致电压急剧增加，绝缘线路无法承受这样的压力，从而出现绝缘闪络的风险问题。

所以，电力工作人员应从雷电雷击和危险程度方面进行深层分析。

架空输电线路中雷击闪络预警的应用原理主要包括两个方面，运用雷电监测及气象图对雷云的分布及轴向进行检测和将保护线路和雷云之间进行合理距离预算且对雷电雷击、雷击闪络进行预警，从而保障架空输电线路能够安全运行，促进电力事业的持续发展。

二、架空输电线路雷击闪络预警的相关流程第一步，对雷电监测及气象图进行相关监测分析，并对恰当预测雷云走向，这样能够在雷云即将接近保护输电线路时，开启雷电预警系统程序。

架空输电线路雷击跳闸故障及防范措施目前常规的配网防雷措施都是从主网防雷措施中移植而来，虽然在一定程度上确实提高了配网的实际防雷能力，尤其是对于5～7kA小电流地闪具有良好的防控作用。

但是在实际应用的过程中，配网毕竟与主网存在一定的区别，因此，导致配网转移的主网防雷措施很难发挥实际的作用。

本文就架空输电线路所存在的雷击跳闸故障问题进行了相关分析，并在此基础上，结合实际情况给出了相应的防范对策，希望能够有效保障输电线路运行过程中的安全性和稳定性。

标签：架空输电线路;雷击跳闸故障;防范对策引言由于架空输电线路长时间暴露在自然环境中，很容易受到外界自然因素的损害和影响。

一旦架空输电线路遭受雷击，会严重影响整个线路的安全供电，因此相关电力部门应高度重视雷击危害，有针对性的采取措施，防止架空输电线路发生雷击跳闸，保障电网的供电可靠性和稳定性。

1输电线路受到雷击的危害分析通常情况下，雷击类型的差异会对输电线路造成不同的故障问题，例如，雷电直击会引起输电线路的多相故障，而雷电的反击问题会导致下面几种输电路线故障：第一是1次跳闸致使连续杆塔产生闪络异常;第二呈现为三角形态的输电线路上方出现导线异常;第三是横向排序的中线出现异常等，而雷电的绕击一般会引起输电线路的单相故障。

对于输电线路来说，雷电故障对其产生的危害性是比较大的，对于220kV输电线路来说，如果其遭到了雷电的击打，那么将会出现下述故障：其一是线路的跳闸故障;其二是设备的损坏故障;其三是绝缘子的闪络故障等，甚至严重的时候还会对人们的生命以及财产安全造成严重的威胁。

如果输电线路的位置在农村山林区域，交通不便利使得其在发生雷击事故的时候会在很大程度上降低巡视线路和查找故障工作的效率。

除此之外，雷电出现的时候往往伴随着比较大的风和雨等恶劣天气，因此，非常容易引起树木歪倒进而压倒输电线的故障，如果不能及时采取合理措施加以解决，那么将会造成比较严重的经济损失。

2架空输电线路的有效防雷措施2.1架设避雷线在架空输电线路中架设避雷线，可有效防止输电线路直接遭受雷击，减少流经输电线路的雷击电流，发挥输电线路的屏蔽和耦合作用，降低雷击输电线路时绝缘子串的电压，降低输电线路的感应电压，提高输电线路的安全性。

架空配电线路雷击问题与防雷措施【摘要】架空配电线路在雷击天气下容易受到严重影响，导致供电中断和设备损坏。

针对此问题，雷击检测技术能及时发现雷击信息，雷击防护装置和地线防雷技术能有效降低雷击对线路的危害。

绝缘子防雷措施可以提高线路的安全性。

加强雷击防护意识，不断完善雷击防护技术是重要的。

综合应对方案包括综合利用各项技术手段，并定期进行维护和检测。

如此，可以有效应对架空配电线路雷击问题，确保电网供电的稳定性和可靠性。

【关键词】架空配电线路、雷击、防雷措施、危害、检测技术、防护装置、地线防雷技术、绝缘子、加强意识、完善技术、综合应对、雷击防护1. 引言1.1 架空配电线路雷击问题与防雷措施架空配电线路雷击问题是指在雷电活动频繁的地区，架空配电线路遭受雷击所产生的问题。

雷击对架空配电线路的危害主要表现在以下几个方面：雷击会造成线路设备的损坏，如变压器、绝缘子等，导致停电或设备故障，给用户的正常用电造成影响。

雷击会对电力系统的安全稳定造成威胁，可能引发火灾、短路等严重事故，影响供电可靠性和用户的生活。

雷击还会对线路工作人员的安全构成威胁，因为雷电活动时，工作人员在户外操作线路设备可能会受到雷击伤害。

为了有效应对架空配电线路雷击问题，需要采取相应的防雷措施。

其中包括雷击检测技术、雷击防护装置、地线防雷技术和绝缘子防雷措施等。

这些措施可以减轻雷击对线路设备和工作人员造成的危害，保障电力系统的安全稳定运行。

架空配电线路雷击问题是一个值得重视的隐患，加强对雷击防护意识的重要性不言而喻。

通过不断完善雷击防护技术并制定综合应对方案，可以有效预防和减少架空配电线路雷击问题所带来的危害。

2. 正文2.1 雷击对架空配电线路的危害1. 直接损坏设备：雷击会产生高压电流，直接冲击到架空配电线路上的设备，造成设备损坏甚至报废。

这不仅会导致设备维修或更换的费用增加，同时也会影响到配电系统的正常运行。

2. 线路故障：雷击会导致线路短路、断路等故障，造成电力供应中断，给用户生活和生产带来不便和损失。

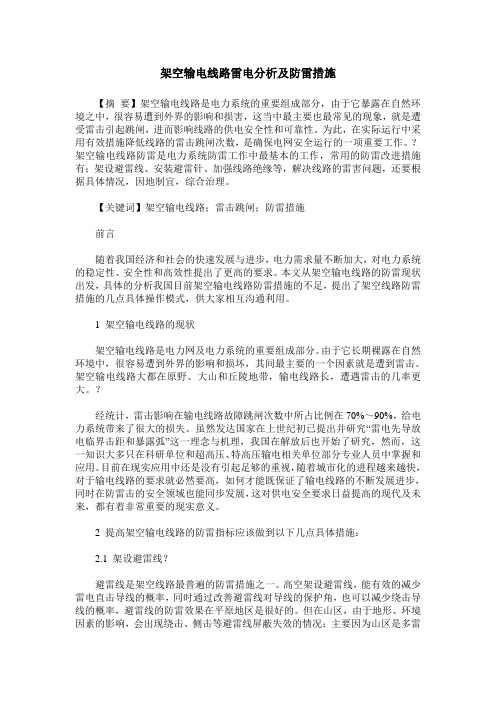

架空输电线路雷电分析及防雷措施【摘要】架空输电线路是电力系统的重要组成部分，由于它暴露在自然环境之中，很容易遭到外界的影响和损害，这当中最主要也最常见的现象，就是遭受雷击引起跳闸，进而影响线路的供电安全性和可靠性。

为此，在实际运行中采用有效措施降低线路的雷击跳闸次数，是确保电网安全运行的一项重要工作。

？架空输电线路防雷是电力系统防雷工作中最基本的工作，常用的防雷改进措施有；架设避雷线、安装避雷针、加强线路绝缘等，解决线路的雷害问题，还要根据具体情况，因地制宜，综合治理。

【关键词】架空输电线路；雷击跳闸；防雷措施前言随着我国经济和社会的快速发展与进步，电力需求量不断加大，对电力系统的稳定性、安全性和高效性提出了更高的要求。

本文从架空输电线路的防雷现状出发，具体的分析我国目前架空输电线路防雷措施的不足，提出了架空线路防雷措施的几点具体操作模式，供大家相互沟通利用。

1 架空输电线路的现状架空输电线路是电力网及电力系统的重要组成部分。

由于它长期裸露在自然环境中，很容易遭到外界的影响和损坏，其间最主要的一个因素就是遭到雷击。

架空输电线路大都在原野、大山和丘陵地带，输电线路长，遭遇雷击的几率更大。

？经统计，雷击影响在输电线路故障跳闸次数中所占比例在70%～90%，给电力系统带来了很大的损失。

虽然发达国家在上世纪初已提出并研究“雷电先导放电临界击距和暴露弧”这一理念与机理，我国在解放后也开始了研究，然而，这一知识大多只在科研单位和超高压、特高压输电相关单位部分专业人员中掌握和应用。

目前在现实应用中还是没有引起足够的重视，随着城市化的进程越来越快，对于输电线路的要求就必然要高，如何才能既保证了输电线路的不断发展进步，同时在防雷击的安全领域也能同步发展，这对供电安全要求日益提高的现代及未来，都有着非常重要的现实意义。

2 提高架空输电线路的防雷指标应该做到以下几点具体措施：2.1 架设避雷线？避雷线是架空线路最普遍的防雷措施之一。

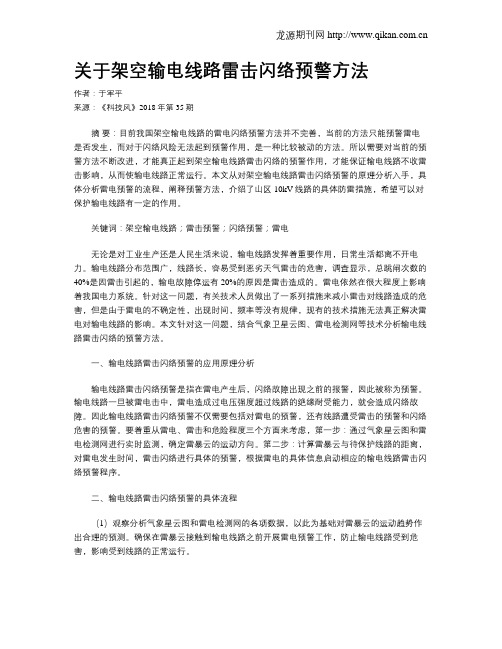

关于架空输电线路雷击闪络预警方法作者：于军平来源：《科技风》2018年第35期摘要：目前我国架空输电线路的雷电闪络预警方法并不完善，当前的方法只能预警雷电是否发生，而对于闪络风险无法起到预警作用，是一种比较被动的方法。

所以需要对当前的预警方法不断改进，才能真正起到架空输电线路雷击闪络的预警作用，才能保证输电线路不收雷击影响，从而使输电线路正常运行。

本文从对架空输电线路雷击闪络预警的原理分析入手，具体分析雷电预警的流程，阐释预警方法，介绍了山区10kV线路的具体防雷措施，希望可以对保护输电线路有一定的作用。

关键词：架空输电线路；雷击预警；闪络预警；雷电无论是对工业生产还是人民生活来说，输电线路发挥着重要作用，日常生活都离不开电力。

输电线路分布范围广，线路长，容易受到恶劣天气雷击的危害，调查显示，总跳闸次数的40%是因雷击引起的，输电故障停运有20%的原因是雷击造成的。

雷电依然在很大程度上影响着我国电力系统。

针对这一问题，有关技术人员做出了一系列措施来减小雷击对线路造成的危害，但是由于雷电的不确定性，出现时间，频率等没有规律，现有的技术措施无法真正解决雷电对输电线路的影响。

本文针对这一问题，结合气象卫星云图、雷电检测网等技术分析输电线路雷击闪络的预警方法。

一、输电线路雷击闪络预警的应用原理分析输电线路雷击闪络预警是指在雷电产生后，闪络故障出现之前的报警，因此被称为预警。

输电线路一旦被雷电击中，雷电造成过电压强度超过线路的绝缘耐受能力，就会造成闪络故障。

因此输电线路雷击闪络预警不仅需要包括对雷电的预警，还有线路遭受雷击的预警和闪络危害的预警。

要着重从雷电、雷击和危险程度三个方面来考虑，第一步：通过气象星云图和雷电检测网进行实时监测，确定雷暴云的运动方向。

第二步：计算雷暴云与待保护线路的距离，对雷电发生时间，雷击闪络进行具体的预警，根据雷电的具体信息启动相应的输电线路雷击闪络预警程序。

二、输电线路雷击闪络预警的具体流程（1）观察分析气象星云图和雷电检测网的各项数据，以此为基础对雷暴云的运动趋势作出合理的预测。

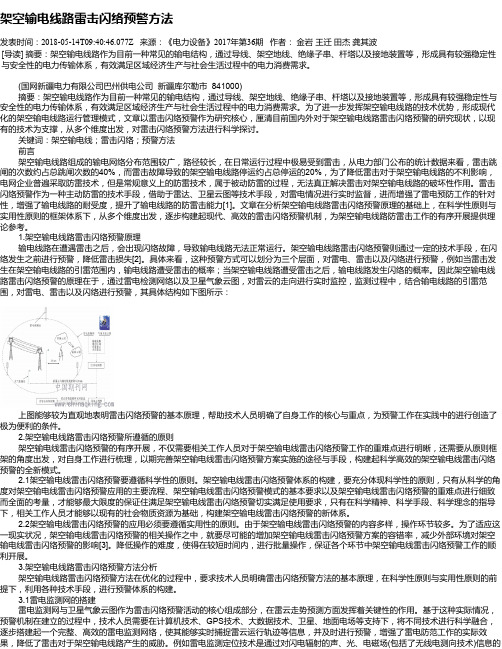

架空输电线路雷击闪络预警方法发表时间：2018-05-14T09:40:46.077Z 来源：《电力设备》2017年第36期作者：金岩王迁田杰龚其波[导读] 摘要：架空输电线路作为目前一种常见的输电结构，通过导线、架空地线、绝缘子串、杆塔以及接地装置等，形成具有较强稳定性与安全性的电力传输体系，有效满足区域经济生产与社会生活过程中的电力消费需求。

(国网新疆电力有限公司巴州供电公司新疆库尔勒市 841000)摘要：架空输电线路作为目前一种常见的输电结构，通过导线、架空地线、绝缘子串、杆塔以及接地装置等，形成具有较强稳定性与安全性的电力传输体系，有效满足区域经济生产与社会生活过程中的电力消费需求。

为了进一步发挥架空输电线路的技术优势，形成现代化的架空输电线路运行管理模式，文章以雷击闪络预警作为研究核心，厘清目前国内外对于架空输电线路雷击闪络预警的研究现状，以现有的技术为支撑，从多个维度出发，对雷击闪络预警方法进行科学探讨。

关键词：架空输电线；雷击闪络；预警方法前言架空输电线路组成的输电网络分布范围较广，路径较长，在日常运行过程中极易受到雷击，从电力部门公布的统计数据来看，雷击跳闸的次数约占总跳闸次数的40%，而雷击故障导致的架空输电线路停运约占总停运的20%，为了降低雷击对于架空输电线路的不利影响，电网企业普遍采取防雷技术，但是常规意义上的防雷技术，属于被动防雷的过程，无法真正解决雷击对架空输电线路的破坏性作用。

雷击闪络预警作为一种主动防雷的技术手段，借助于雷达、卫星云图等技术手段，对雷电情况进行实时监督，进而增强了雷电预防工作的针对性，增强了输电线路的耐受度，提升了输电线路的防雷击能力[1]。

文章在分析架空输电线路雷击闪络预警原理的基础上，在科学性原则与实用性原则的框架体系下，从多个维度出发，逐步构建起现代、高效的雷击闪络预警机制，为架空输电线路防雷击工作的有序开展提供理论参考。

1.架空输电线路雷击闪络预警原理输电线路在遭遇雷击之后，会出现闪络故障，导致输电线路无法正常运行。

架空线路遭雷击原因及防雷措施
架空线路遭雷击的原因主要有两个方面：一是雷击点附近的气象条件，二是线路本身
的结构和绝缘状态。

气象条件是影响雷击的主导因素之一。

当天气环境中存在强烈的对流过程，即冷暖气
团激烈碰撞形成强大的对流，容易产生雷暴，并且形成大量的雷电。

当架空线路位于雷电
活动集中的地区或经过这样的地区时，就容易暴露在雷电的攻击范围之内。

架空线路自身的结构和绝缘状态也会影响雷击发生的可能性。

架空线路通常由许多电
线和杆塔组成，它们的高度和形状能够吸引雷电。

特别是高塔和斜塔，它们具有更强的静
电场，容易成为雷击的首选目标。

架空线路的导线往往暴露在空气中，导电性强，容易吸
引雷电。

线路上的电缆绝缘可能会老化或破损，导致电流泄漏或逸散，造成雷击的风险增加。

为了防止架空线路遭雷击，需要采取一系列的防雷措施。

要选择建设架空线路的地理
位置时，应避开雷电活动集中的区域，减少雷击的可能性。

在架设线路时，可以采用避雷
针等设备，将雷电引入地下或附近的大地，减轻雷击的影响。

线路应定期检查和维护，确
保绝缘和导线的完好性，及时修复破损或老化的部件。

线路上还可以设置过电压保护器和
避雷器等设备，用于吸收和分散雷电能量，保护线路设备和用户用电设备的安全。

架空线路遭雷击的原因主要是气象条件和线路本身的结构和绝缘状态。

为了防止雷击，需要选择合适的地理位置、采用避雷装置、定期检查和维护线路，并使用过电压保护器和
避雷器等设备。

这些防雷措施能够减少雷击的发生，并保护线路和用户用电设备的安全。

架空输电线路防雷措施姓名：XXX部门：XXX日期：XXX架空输电线路防雷措施架空输电线路是电力网及电力系统的重要组成部分。

由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。

架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。

架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。

针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”，即：1防直击，就是使输电线路不受直击雷。

2防闪络，就是使输电线路受雷后绝缘不发生闪络。

3防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。

4防停电，就是使输电线路建立工频电弧后不中断电力供应。

架空输电线路防雷的具体措施现对生产运行部门常用的架空输电线路防雷改进措施简述如下：1架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。

避雷线的主要作用是防止雷直击导线，同时还具有以下作用：1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；2）通过对导线的耦合作用可以减小线路绝缘子的电压；3）对导线的屏蔽作用还可以降低导线上的感应过电压。

通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。

因此，110kV及以上电压等级的输电线第 2 页共 8 页路都应全线架设避雷线。

同时，为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些，一般采用20°～30°。

220kV及330kV 双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°左右。

2安装避雷针安装避雷针也是架空输电线路常用的一种防雷措施。

但是在实际应用却存在以下问题：1）由于避雷针而导致雷击概率增大2）保护范围小国内外不少防雷专家，对避雷针能向被保护物有多大的保护距离做了系统的研究得出的结论是：“对一根垂直避雷针无法获得十分肯定的保护区域”。

架空输电线路的防雷及接地措施架空输电线路一直以来都是电力行业中的重要组成部分，它们将电力从发电厂输送到各个用电单位，承载着人们日常生活和各行各业的发展。

然而，架空输电线路在运作过程中也会遭受各种天气影响，如雷电天气会对架空输电线路造成破坏，危及电网的正常运行。

因此，防雷及接地措施的重要性不言而喻。

一、架空输电线路的特点架空输电线路是由一系列电线、电缆、线杆和附属设备组成的，其主要特点包括以下几点：1.线杆的高度往往在10米以上，电线从高空悬挂，因此容易受到雷电影响。

2.电线之间的距离比较短，面积大，容易形成较强的电荷场，也容易被雷电击中。

3.电线由金属材料构成，易于导电，雷电一旦击中，容易引起电线或设备的损坏。

二、防雷措施1.避雷针避雷针是一种用于保护建筑物或其他大型设施免受雷击的装置，其原理是将大气中的自然电荷引到高处，形成电位差，从而避免雷电击中。

同样的道理，对于架空输电线路，也可以设置避雷针来保护电线或设备不受雷电影响。

2.避雷网避雷网是用金属网构成的，通常被安装在建筑物的屋顶或高处，可以有效地抵御雷电攻击。

对于架空输电线路，避雷网同样可以起到保护作用。

一般情况下，避雷网需要与接地网相连接，以便将蓄电荷等电荷引导到地下。

3.接地线接地线是将设备与大地相连的一种导线，通过进行接地，可以将电压和电流引入地下，以地下的土壤和其他材料来分散和吸收电能。

对于架空输电线路，通过铺设接地线并与电线或设备相连接，当雷电击中时，可以将电流引入地下，保证电线或设备的安全。

三、接地措施1.接地网接地网是一个基本的电气安装，主要是为了将设备的金属构件连接到地下，使其与地面保持相同的电位。

对于架空输电线路，首先需要建造一个良好的接地网，这样可以避免雷电攻击造成的电势差，确保系统的稳定运行。

2.接地极接地极是一种地下导电材料，作为接地系统的一部分，其主要功能是将电荷引入地下，以达到保护设备的目的。

对于架空输电线路，需要建立接地极，在架空线路的某些关键位置，如变电站、变压器、柱塞、配电盘等地方进行安装，以形成一个完整的接地系统。
