百斯巴特定位仪手动添加车型资料的方法

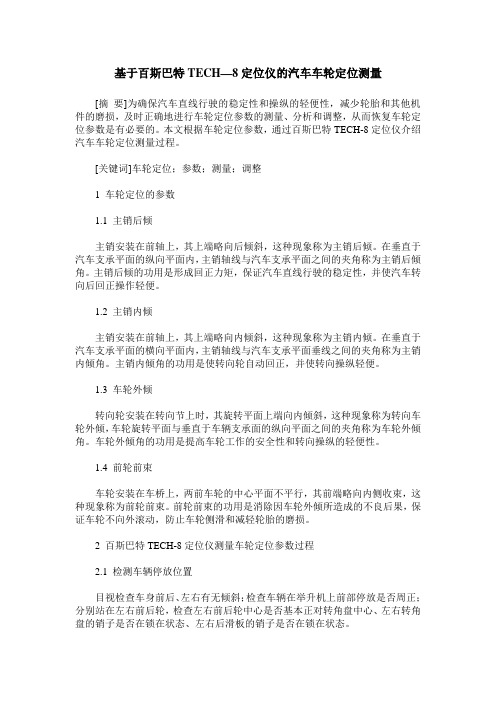

基于百斯巴特TECH—8定位仪的汽车车轮定位测量[摘要]为确保汽车直线行驶的稳定性和操纵的轻便性，减少轮胎和其他机件的磨损，及时正确地进行车轮定位参数的测量、分析和调整，从而恢复车轮定位参数是有必要的。

本文根据车轮定位参数，通过百斯巴特TECH-8定位仪介绍汽车车轮定位测量过程。

[关键词]车轮定位；参数；测量；调整1 车轮定位的参数1.1 主销后倾主销安装在前轴上，其上端略向后倾斜，这种现象称为主销后倾。

在垂直于汽车支承平面的纵向平面内，主销轴线与汽车支承平面之间的夹角称为主销后倾角。

主销后倾的功用是形成回正力矩，保证汽车直线行驶的稳定性，并使汽车转向后回正操作轻便。

1.2 主销内倾主销安装在前轴上，其上端略向内倾斜，这种现象称为主销内倾。

在垂直于汽车支承平面的横向平面内，主销轴线与汽车支承平面垂线之间的夹角称为主销内倾角。

主销内倾角的功用是使转向轮自动回正，并使转向操纵轻便。

1.3 车轮外倾转向轮安装在转向节上时，其旋转平面上端向内倾斜，这种现象称为转向车轮外倾，车轮旋转平面与垂直于车辆支承面的纵向平面之间的夹角称为车轮外倾角。

车轮外倾角的功用是提高车轮工作的安全性和转向操纵的轻便性。

1.4 前轮前束车轮安装在车桥上，两前车轮的中心平面不平行，其前端略向内侧收束，这种现象称为前轮前束。

前轮前束的功用是消除因车轮外倾所造成的不良后果，保证车轮不向外滚动，防止车轮侧滑和减轻轮胎的磨损。

2 百斯巴特TECH-8定位仪测量车轮定位参数过程2.1 检测车辆停放位置目视检查车身前后、左右有无倾斜；检查车辆在举升机上前部停放是否周正；分别站在左右前后轮，检查左右前后轮中心是否基本正对转角盘中心、左右转角盘的销子是否在锁在状态、左右后滑板的销子是否在锁在状态。

2.2 降下驾驶人侧车窗玻璃在车辆的右左侧立柱上，分别找到车辆VIN码、型号、生产日期和原厂要求的前后车轮的标准胎压、轮胎型号，记录在作业表上。

2.3 准备工作安装座椅套、地板垫、转向盘套。

百斯巴特定位仪手动添加车型资料的方法新车型上市后，定位仪原有的车型资料库里并没有该车型的标准数据。

如果在车辆的技术手册中有该车型的准确四轮定位参数，则可以采用手动输入的方式，将新车型的标准定位数据添加到现有的车型数据库中。

新的车型数据通过TDE程序添加之后，就可以在定位程序的车辆选择画面中的“USER”栏目中找到。

具体的操作过程如下：点击屏幕右下方的“开始”图标，进入“所有程序（program）”，选择“Beissbarth”条目，然后找到“TDE”栏目。

单击“TDE”栏目，启动车型资料编辑程序。

“车型资料编辑程序”画面要添加新的车型数据，请点击“添加车辆”图标，随后程序进入“车辆信息输入”界面。

下面以上海大众生产的途安（Touran）车为例，说明添加车型数据的过程。

在“制造厂商”一栏中输入车辆的生产厂商，此例中应输入“上海大众”。

在“模型”一栏中输入“Touran（途安）多用途车”，在“系列”一栏中输入途安的型号，例如“SVW6440AAi，SVW6440CAi”。

输入完成之后，点击屏幕上的“OK”图标来确认。

添加好“途安”车名称之后的屏幕显示如右图所示。

下一步是添加“途安”车的车型数据。

点击屏幕右下方的“编辑车型数据”图标，进入车型数据的输入画面。

车型数据输入画面在此画面下输入“途安”车的四轮定位车型数据。

数据输入方法用鼠标双击要输入数据的栏目，程序会弹出数据输入框。

输入数据的符号，数值，然后点击“OK”图标确认。

如果不慎输错了数据，则可点击屏幕右下方的“删除车型数据”图标来删除错输的数据。

所有数据输入正确无误之后，点击屏幕右下角的“关闭”图标，退出即可，数据自动保存。

如果要整个删除已经输入好的车型，则在“车型资料编辑程序”画面下用鼠标点击要删除的车型，然后点击屏幕左上方的“删除车辆”图标。

该车型就被立刻清除。

数据输入完毕后，关闭“TDE”程序，进入四轮定位测量程序，在“选择车辆”界面下确认刚才输入的数据是否能正确显示。

百斯巴特四轮定位仪使用培训教程吉林机电工程学校曲斌什么情况下需要做四轮定位1、一般车辆行驶2万公里或者1年时间时（以先到达者为准）必须做一次四轮定位。

2、当汽车在平直的道路上直行时需要用力握紧方向盘以保证车辆不跑偏时。

3、在汽车正常行驶时感觉车身漂浮或摇摆不定，如同转弯和在崎岖的路面上行驶。

4、汽车前后轮有一侧磨损特别严重时。

5、汽车直行时车子向左或者向右拉。

6、在汽车换上新轮胎或者因为碰撞事故、转向或悬挂系统维修后，建议最好做一次四轮定位。

7、新车购买行驶3000公里左右。

做四轮定位有什么好处1、保证车辆行驶的稳定性能。

2、杜绝因为车辆跑偏而导致的交通事故的发生。

3、可以减轻汽车轮胎的磨损，延长轮胎的使用寿命。

4、可以降低油耗，因为做了四轮定位后可以减轻汽车行驶时的吃胎现象，因此也可以降低汽车行驶的油耗。

5、减少汽车转向和悬挂系统的损耗，延长这些机件的使用寿命。

建议：选择有实力的维修店做四轮定位Beissbarth Easy8 系列定位仪操作说明书百斯巴特ML TECH系列定位仪包括TECH-8和TECH-8R两种类型。

其中TECH-8R定位仪采用无线测量方式，TECH-8定位仪采用有线测量方式。

TECH-8R所测量的数据经由无线电通讯的方式发送到主机的接收器，再传输到计算机进行处理。

TECH-8所测量的数据经由与传感器相连接的通讯电缆传输到计算机进行处理。

VAG1995K型四轮定位仪属于TECH-8型定位仪。

如果在打开定位仪包装后立刻开始测试定位仪传感器的话，请确保各传感器之间至少相距1.5米。

请确认各镜头之间没有障碍物阻挡红外测量光线！每个传感器装备有两个CCD镜头，使用红外线进行测量。

相对应镜头之间的光线不能被遮挡！四轮定位对配套使用的举升器的水平具有严格要求。

2004ML 8 Easy 系列及系列定位仪ML1800 WindowsXP 操作系统下的定位程序新型射频20 度CCD 测量镜头RF 无线通讯方式定位仪基本组件定位仪主机刹车锁方向盘锁有线或无线传感器A4 彩色喷墨打印机通用快速卡具电子转角盘：可自由转动的转角盘能够消除车轮在转动时所产生的压力，并能完成车轮最大总转角的检测。

定位仪的操作流程英文操作流程：Power On and Initial Setup: Start by pressing the power button to turn on the locator. Then, navigate to the system settings to perform the basic configurations. This includes selecting the language, setting the date and time, and connecting to Wi-Fi. Some devices may also offer additional settings such as adjusting screen brightness or power management mode.SIM and SD Card Insertion: The GPS locator typically requires an active SIM card for network connectivity. Open the SIM card slot and insert the SIM card. If your device supports expandable storage, you can also insert an SD card.Map Download and Installation: Before using the GPS locator, you need to download and install the appropriate maps. These maps may be available from the device's preinstalled app store or from third-party map providers. After downloading and installing the maps, you may need to perform some initial setup, such as selecting the map display mode and downloading offline map data.Positioning and Navigation: Once the above steps are completed, you can start using the positioning and navigation features of the GPS locator. Select your destination on the map, and the device will plan the optimal route and start navigation.中文操作流程：开机与基础设置：首先，按下定位仪的开机按钮，启动设备。

GPS &GSM/GPRS 汽车跟踪定位仪使用说明书121. 安装操作说明1.1接口说明1: 扩展接口42: 扩展接口53: 断电路/油路4: ACC（12V）点火线5: DC(12V)6: 扩展接口37: SOS 紧急呼叫8: 扩展接口19: 扩展接口210: 电源地SIM 卡接口MIC/PHONE：耳机与话筒组合LED:状态指示灯LED状态指示LED灯全灭表示未工作,亮1秒灭1秒表示GSM注册成功亮0.1秒灭2.9秒表示GPS定位常亮表示GSM注册成功并且GPS定位1.2安装检查第一步：检查配件的完整性：主机盒、10Pin连接线、油路控制器、GSM天线、GPS天线、紧急报警报钮、说明书。

第二步： SIM准备购买SIM手机卡（只支持GSM网络，不支持CDMA和小灵通卡），记录好SIM卡对应的号码（即手机号码），SIM卡必须开通来电显示功能，否则无法进行电话监听。

第三步：安装注意电源DC(12V)、电源地与汽车电瓶的正负极、ACC（车钥匙打火）和GSM天线、GPS天线即可。

油路控制接法参照图纸，注意要请专业人员安装第四：GPS天线安装时必须正面朝上，平放对准天空第五：油路控制接线方法注意：油路控制器分12V和24V两种规格，所以在安装时一定要看清油路控制器上的标识规格。

3继电器SOS紧急呼叫42.使用说明3.1位置请求短信功能发送短信：A+密码+,+000（初始密码：000000）例如：A000000,000设备收到短信后，回复位置信息，格式如下：Longitude E114.04577 Latitude N22.32405 08-10-2017:38:30注：如果没有定位，则经纬度时间都是0，为无效值，时间为格林威治时间，具体时间与本地时区有关，如北京，小时数要加8才能与具全时间相符。

3.2修改主用户密码功能发送短信：A+原密码+,+001+,+新密码例如：A000000,001,123456注：000000为旧密码，123456为新密码设备收到短信后，回复位置信息，格式如下：Set Password OK!53.3设置实时反馈位置信息发送短信：A+密码+,+002+,+X注：X=0表示停止 ，X的取值[30~64800]秒钟，当ACC断掉后，即汽车的发动机熄火后，不发送位置位信息。

百斯巴特四轮定位仪使用方法上车前准备工作：在被测车辆开上举升机之前，需要检查四个车轮的胎压是否符合标准胎压。

轮胎花纹是否严重磨损。

确定举升机两个承载板的宽度与被测车辆的前、后轴距一致，然后将举升机降至最低点，确保转角盘和后滑板的固定销都插好之后，再将被测车辆开上举升机。

车辆在举升机上应处于正前方向，不要使车身歪斜。

车辆的两前轮要落在两转角盘的中心上，同时转角盘的圆盘要均匀分布在轮胎的两侧。

车辆熄火后，拉上手刹，摇下左前侧车窗玻璃，司机离开车辆。

操作员需要分别用力压车身的前部和后部，以使车辆的悬挂复位。

之后是安装四个卡具。

安装卡具：根据所测车辆的车轮尺寸对卡具进行调整。

首先调整下方两个尼龙爪位置到合适的尺寸位置，然后调节两个卡臂的伸出长度。

先将下方的两个尼龙爪顶在钢圈的凸起的外沿，然后再松开上方尼龙爪的旋钮，调整它的位置，使之也顶在钢圈的凸起的外沿，然后再拧紧旋钮。

下一步是用两手同时推动卡具上的活动杆，使卡臂能够卡在轮纹内，然后挂上安全钩，检查卡具是否安装牢固。

安装定位仪：将四个传感器按照对应车轮的位置安装到卡具上。

要注意在传感器的定位轴上要涂抹稀的润滑油（不能涂黄油），以防止长时间插拔后造成定位轴磨损，无法准确安装到位，影响测量精度。

连接通讯电缆和转角盘电缆。

把电缆插头上的箭头和插座上的箭头标记对好之后，就可以直接插入。

四根电缆的差别只是长度不同，两根6.5米的电缆是用来连接定位仪和两个前轮上的传感器，两个4.5米的电缆是在前后传感器之间互相连接。

每个传感器上有3个插座，上面两个是完全一样的，最下面的一个是用来连接转角盘。

电缆连接好之后，拔掉转角盘和后滑板上的固定销。

将车辆举升后落到举升机最低一格的安全锁止位置，以保证举升平台处在水平状态。

定位仪开机，传感器上的电源指示灯亮，按R键或相应的位置键激活各个传感器，把传感器上放水平后拧紧固定旋钮，水平气泡处在大致中央的位置。

操作定位仪：开机之后，批处理程序会自动进入测量程序的初始状态，等待用户进行下一步的操作。

百斯巴特四轮定位仪的使用操作
张少洪
