低压电气装置的设计安装和检验1. 引言1.1 概述低压电气装置是指额定电压在1000V以下的电气设备和系统，广泛应用于工业、商业以及民用领域。
随着科技的不断发展，低压电气装置的设计、安装和检验成为了保障生产安全和提高电气设备性能的重要环节。
本文将对低压电气装置的设计安装和检验方法进行详细介绍。
1.2 文章结构本文分为五个部分进行讨论。
首先，引言部分介绍了本文的概述、目的以及文章结构。
其次，在第二部分中探讨了低压电气装置的设计原则和要素，以及设备选择与布置，包括具体的步骤和技巧。
第三部分详细说明了低压电气装置的检验方法，并介绍了相应的检验标准、检测设备和仪器以及实施检验时需要注意的事项。
第四部分强调了安全措施与风险防范，在该部分中列举了低压电气装置的安全要求、常见安全隐患及其预防措施，同时也提及了应急处理措施与演练。
最后，在结论部分对主要研究发现进行总结，并给出了对低压电气装置设计、安装和检验的启示，同时展望了未来发展方向。
1.3 目的本文旨在提供有关低压电气装置设计安装和检验的全面解读，帮助读者了解该领域的基本原理和实践技巧。
通过阐述相关标准、方法和注意事项，读者将能够更好地掌握低压电气装置的设计流程和操作要点，增强其在设计、安装和检验过程中的能力与水平。
此外，文章还将着眼于安全问题，介绍常见的安全隐患和应急处理措施，以确保低压电气装置运行过程中的人身安全和设备稳定性。
2. 设计安装2.1 设计原则和要素在低压电气装置的设计过程中，需要遵循一些基本原则和考虑一些重要要素。
首先，设计应符合国家标准和相关规定，以确保设备的质量和安全性。
其次，要结合实际情况进行设计，并根据具体的使用环境和需求来确定设备的功能和性能。
同时，还应考虑与其他设备的配套性、可靠性和可维护性等因素。
设计过程中需要关注以下要素：(1) 设备功率需求：根据所需供电负荷来确定设备的额定功率，确保设备能够满足正常运行时所需的电能供应。

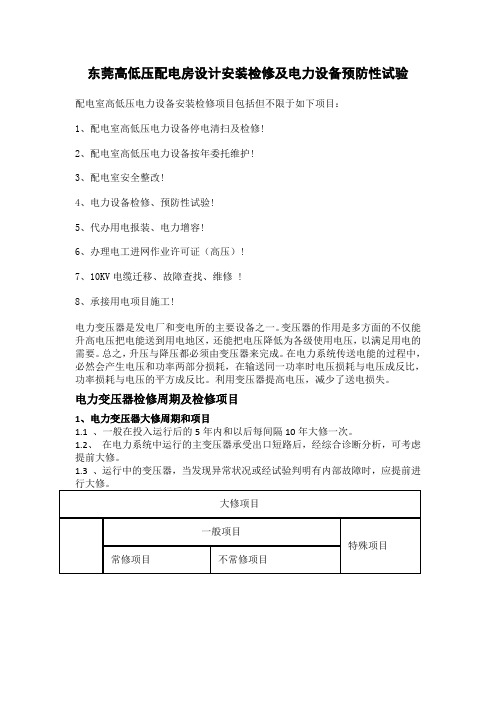

东莞高低压配电房设计安装检修及电力设备预防性试验配电室高低压电力设备安装检修项目包括但不限于如下项目：1、配电室高低压电力设备停电清扫及检修!2、配电室高低压电力设备按年委托维护!3、配电室安全整改!4、电力设备检修、预防性试验!5、代办用电报装、电力增容!6、办理电工进网作业许可证（高压）!7、10KV电缆迁移、故障查找、维修 !8、承接用电项目施工!电力变压器是发电厂和变电所的主要设备之一。
变压器的作用是多方面的不仅能升高电压把电能送到用电地区，还能把电压降低为各级使用电压，以满足用电的需要。
总之，升压与降压都必须由变压器来完成。
在电力系统传送电能的过程中，必然会产生电压和功率两部分损耗，在输送同一功率时电压损耗与电压成反比，功率损耗与电压的平方成反比。
利用变压器提高电压，减少了送电损失。
电力变压器检修周期及检修项目1、电力变压器大修周期和项目1.1 、一般在投入运行后的5年内和以后每间隔10年大修一次。
1.2、在电力系统中运行的主变压器承受出口短路后，经综合诊断分析，可考虑提前大修。
1.3 、运行中的变压器，当发现异常状况或经试验判明有内部故障时，应提前进电力设备预防性试验是通过维护、检测、及时发现并处理电力设备故障，将其消灭在萌芽状态，提高电力设备安全运行可靠率，保障生产的正常运行。
通过维护、保养、合理使用电力设备，延长电力设备的的使用寿命。
电气设备预防性试验是电力设备运行和维护工作中的一个重要环节，也是保证电力系统安全运行的有效手段之一。
电力设备的预防性试验具体的项目有很多，针对不同设备有不同的试验项目(段小姐)，例如变压器，绝缘电阻，吸收比，介质损耗，变比，直流电阻，分接开关过渡电阻，交流耐压等；CT有绝缘电阻，介损，变比，一二次直流电阻，交流耐压等，断路器分合闸时间，速度，断口和整体以及相间绝缘，回路电阻，控制回路电阻，交流耐压等；PT也考察绝缘，介损，变比，直流电阻等。
避雷器有直流耐压和泄露电流等，另外还有局部放电试验，全站地网导通试验等。
高、低压配电柜的安装调试与检修关键字：配电柜安装检修· 高低压配电柜的概论1.1高压配电柜高压配电柜是由保护装置、开关、控制装置、调节装置、测量装置、信号传输和与这些构件相关的内部构件和支持元件等部分组成的，目前我国的高压配电柜经过了不断的发展，借鉴了很多国外的先进的技术，经过大胆的改革，研制出来了很多新型的产品，比如GN型的箱式固定柜，KGN型铠装固定柜，HXGN型的环网柜等等。
1.2低压配电柜最近几年我国的市场上所使用的低压配电柜主要可以分为两大类，第一类是我国进行自主研发的一些产品，比如GGD型的交流低压配电柜和GCS的低压抽出式开关柜。
第二类是一些国外的公司所研发的产品设备，比如瑞士生产MNS3的低压配电柜、西门子生产的Sivcon的低压配电柜以及法国的施耐德电器生产的Prismap的低压配电柜。
· 高低压配电柜的安装调试高低压配电柜的安装要仔细的检查电柜体的配置仪表、机构和仪器。
对于设计的图纸和相关的资料和要求要认真检查，如果选择了低压配置的装置，不仅要满足所在的网络的频率、标称电压、所在的回路的计算电流。
还应该在满足了短路条件下的动稳定和热稳定，对于能够断开短路的电流的保护电器，还能够满足短路的情况下的通断能力。
对于高低压配电柜向同一个配电室的两段母线，如果其中的一段母线有一级的负荷时候，母线的分断处不能有防火隔断措施，其次，对于成排的配电柜的长度如果超过六米，柜后面的通道本来有两个能通向其他房间或者本室的出口，并且要布置在通道的两侧，如果两个出口之间的距离能够超过15米的时候，还要增加出口数量，对于成排布置的低压配电柜，在柜前和柜后的通道的宽度要符合标准的数值。
再次，配电装置的设备的搬运和操作尽量方便，那么屋内的配电装置的裸露带电的部分的上面不能够有动力线路的跨越。
对于低压配电柜的通道上方的裸带电体距离地面的高度，柜前的通道内为2.5米，护网的最低高度为2.2米，遮护之后的高度不能低于1.9米。
低压电气设备检修检查规定范文低压电气设备是现代工业生产和生活中不可或缺的组成部分，它的正常运行对于保障工业生产的连续性以及人们的生活安全有着重要的意义。
为了确保低压电气设备的安全可靠运行，必须进行定期的检修检查工作。
本文将针对低压电气设备检修检查的规定进行详细阐述，以期为相关人员提供参考。
首先，低压电气设备检修检查的目的是为了排除设备隐患，保障设备正常运行。
检修检查的重点包括设备外观、电气元件、电气连接及绝缘等方面。
设备外观方面，应检查设备外壳是否完好，开关按钮是否灵活，以及设备表面是否有腐蚀、漏油等现象。
电气元件方面，应仔细检查电源开关、漏电保护器、熔断器等元件的正常工作状态，以及接触器、继电器等元件是否存在异常磨损或熔断现象。
电气连接方面，应检查设备接线端子是否松动，接线是否规范，以及电线绝缘是否完好。
绝缘方面，应使用绝缘测试仪对设备绝缘进行测量，确保绝缘电阻达到标准要求。
其次，低压电气设备检修检查应按照一定的时间间隔进行。
一般来说，设备日常巡检应每天进行一次，主要包括设备外观和开关状态的观察。
定期检查应每月进行一次，主要包括对设备各项电气元件的检查和清洁。
全面检修应每年进行一次，主要包括对设备外观、电气元件、电气连接及绝缘的全面检查和维护。
同时还应根据设备的具体情况和工作环境特点，制定相应的检修检查计划，确保各项工作有序进行。
另外，低压电气设备检修检查应由专业人员进行。
专业人员应具备相关的电气知识和技术，并熟悉相关的安全操作规范。
在进行检修检查工作时，应佩戴相应的安全防护用品，如绝缘手套、绝缘靴等，并严格执行相关的操作规程。
同时，专业人员还应定期参加相关培训和考核，不断提高自身的技术水平和专业素养。
总之，低压电气设备检修检查是保障设备安全可靠运行的重要环节。
通过对设备外观、电气元件、电气连接及绝缘等方面进行定期的检查和维护，可以及时发现并排除设备隐患，保障设备的正常运行。
在进行检修检查工作时，应严格按照规定的时间间隔进行，并由专业人员进行操作。
低压电力配电用配电盘的安装与调试低压电力配电用配电盘是将电能从高压变压器输出后，通过配电盘进行分配和控制，将电能传送到各个低压电器设备的重要设备。
其安装和调试的质量和效果直接影响到电力系统的可靠性和正常运行。
本文将介绍低压电力配电用配电盘的安装和调试过程的主要步骤和注意事项。
首先，在安装配电盘之前，需要进行周密的施工准备工作。
应根据配电盘所需的空间尺寸和布置要求，选择一个适当的位置进行安装。
安装位置应远离易燃易爆物品，并保证有足够的空间进行维护和操作。
安装配电盘时，首先需要将配电盘安装在固定底座上，确保其牢固稳定。
接下来，进行电缆的引入。
引入电缆需要按照设计要求保持一定的弯曲半径，并确保电缆的长度和尺寸符合要求。
接地电缆应与大地进行良好的接触，确保安全可靠。
完成安装后，就可以开始进行配电盘的调试。
调试过程中需要注意以下几个步骤：1. 检查所有的接线和连接是否牢固。
确保所有的电缆和导线连接正确，无松动或腐蚀现象。
必要时，使用扭力扳手进行紧固。
2. 检查并确认配电盘的电源是否正确接入。
检查主电源的电压和频率是否符合要求，确保电源接入正确无误。
3. 进行电流互感器和电压互感器的准确接线。
互感器的接线必须按照正确的相位和方向，以及正确的极性进行连接。
4. 进行开关设备、保护装置和仪表的功能测试。
通过操作开关设备，观察指示灯的亮灭情况，并检查保护装置和仪表的显示是否正常，以确保其功能正常。
5. 进行系统的运行试验。
在经过上述步骤的确认和检查后，将配电盘连接到实际的负载电器设备上，进行电力传输和负荷运行试验。
在试验过程中，需要注意监测电压、电流、频率等参数的变化，确保系统运行正常。
在整个安装和调试过程中，需要注意以下几个注意事项：1. 安装和调试人员要具备一定的电力知识和经验，熟悉相关的安全操作规程和操作要求，并穿戴必要的个人防护装备。
2. 保持工作环境整洁和良好的通风条件，避免有害气体和粉尘对设备的污染和损坏。
第一章电流通过人体时的效应当人体同时触及不同电位的导电部分时电位差使电流流经人体，称之为电接触。
视电流的大小和持续时间的长短，它对人体有不同的效应。
电流小时于人体无害，如用于诊断和治病的某些医疗电气设备，接触人体时，通过微量电流还对人体有益，这种电接触被称作微电接触。
如通过人体的电流较大，持续时间过长，则可使人受到伤害甚至死亡，这种电接触被称作电击。
电击危及人身，因此电专业人员应了解电流通过人体的效应，才能采取有效的防范措施，避免发生电击事故。
第一节几个有关电气安全的电流效应阈值IEC60479《电流通过人体时的效应》标准根据测试结果规定电压不大于1000V，频率不大于l00Hz的交流电流通过人体时有以下几个主要的效应阈值：感觉阈值——人体能感觉出的最小电流值，一般为0.5mA，此值与电流通过的持续时间长短无关。
摆脱阈值——当人用手持握带电导体时，如流过手掌的电流超过此值，手掌肌肉的反应将是不依人意地紧握带电导体而不是摆脱带电导体，从而使电流得以持续通过人体。
导致此效应的最小电流称作摆脱阈值，此值因人而异，IEC取其平均值为10mA。
如不能摆脱带电导体，在较大电流长时间作用下人体将遭受伤害甚至死亡。
人体其他部位接触带电导体时可瞬即摆脱带电导体，不存在电击致死的危险，但可能引起二次伤害．例如因电击自高处坠地而招致伤亡。
心室纤维性颤动阈值——电流通过人体时引起的心室纤维性颤动是电击致死的主要原因，引起心室纤维性颤动的最小电流，称为心室纤维性颤动阈值(以下简称心室纤颤)。
此阈值与通电时间长短有关，也与人体条件、心脏功能状况、电流在人体内通过的路径等有关，但与人的性别、肤色、种族无关。
IEC 60479标准测试得出的导致心室纤颤的15至100Hz交流电流I b与通电时间t的关系曲线如图1-1曲线c所示。
图中各区域的含义：①区——直线a左侧的区域，通常无感觉；②区——直线a与折线b之间的区域，有电的感觉，但无病理反应；③区——折线b至曲线c之间的区域，通常无器官损伤，可能出现肌肉收缩、呼吸困难、心房纤颤、无心室纤颤的短暂心脏停跳，此等病理反应随电流和时间的增大而加剧；④区——曲线c右侧的区域，除出现③区的病理反应外，还出现导致死亡的心室纤颤以及心脏停跳、呼吸停让、严重烧伤等反应，它随电流和时间的增大而加剧。
第七篇低压电器篇第一章总则第 1.0.1 条本篇合用于交流(50 赫)和直流系统中,普通用途的低压电器在正常工作条件下单体安装和调整试验。
不合用于日用电器及电力系统保护继电器的安装试验。
盘、柜上的电器安装应符合本规范“配电盘、成套柜及二次回路结线篇”的有关规定。
第 1.0.2 条低压电器安装应按已批准的设计进行施工。
第 1.0.3 条低压电器的运输、保管应符合国家有关物资的运输保管规定；当产品有特殊要求时，尚应符合产品的规定。
第 1.0。
4 条凡所使用的电气设备及器材，均应符合国家或者部颁的现行技术标准, 并具有合格证件。
设备应有铭牌。
第 1.0。
5 条所有电气设备及器材到达现场后,应作下列验收检查：一、开箱检查清点，规格应符合设计要求，附件，备件齐全；二、电器的技术文件齐全；三、按本篇要求作外观检验。
第 1。
0.6 条施工中的安全技术措施，应遵守本规范和现行有关的安全技术规程的规定。
第 1。
0。
7 条与低压电器安装有关的建造物的土建工程质量，应符合现行的建筑工程施工及验收规范中有关规定.第 1.0。
8 条低压电器安装前，土建工程应具备下列条件:一、拆除对电器安装有妨碍的模板、脚手架等，场地清理干净；二、室内地面基层施工完毕,并在墙上标出抹面标高；三、设备基础和构架达到允许安装的强度；焊接构件的机械强度符合设计要求；四、预埋件、预留孔的位置和尺寸符合设计要求，预埋件坚固。
第 1.0.9 条电器安装结束后,施工中造成的建造物损坏部份应修补完整.第 1。
0.10 条低压电器装置在施工及交接验收时，应进行下列检查：一、竣工的工程是否符合设计 ;二、工程质量是符合规定；三、调整、试验项目及其结果是否符合本规范要求；四、按本篇规定提出的技术资料和文件是否齐全。
第二章普通规定第 2.0.1 条低压电器安装前的检查应符合下列要求：一、外壳、漆层、手柄无损伤或者变形；二、内部仪表、灭弧罩，瓷件等无裂纹或者伤痕 ;三、附件齐全、完好。
低压配电装置检修规程1 总则1.1 为了提高低压配电装置的检修质量，使设备的检修工作达到制度化、规范化，保证低压配电装置设备的安全、可靠和经济运行，特制定本规范。
1.2 本规范是依据国家颁发的有关标准、规程、制度并结合低压配电装置设备评估分析以及现场运行经验而制定的。
1.3 本规范对低压配电装置检修工作进行了规范。
检修包括检查（检测）和修理两部分内容。
检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。
2 低压配电装置检修的分类2.1 大修：对设备的关键零部件进行全面解体的检查、修理或更换，使之重新恢复到技术标准要求的正常功能。
2.2 小修：对设备不解体进行的检查与修理。
2.3 临时性检修：针对设备在运行中突发的故障或缺陷而进行的检查与修理。
3 检修安全措施3.1 所有进入施工现场工作人员必须严格执行《电业安全生产规定》，明确停电范围、工作内容、停电时间，核实现场所做安全措施是否与工作内容相符。
3.2 现场如需进行电、气焊工作，要开动火工作票，应有专业人员操作，严禁无证人员进行操作，同时要做好防火措施。
3.3 向外协人员提供《安规》（变电部分），并让其学习有关部分；应向外协人员介绍现场设备的接线情况、工作范围、安全措施。
3.4 低压配电装置检修前必须对检修工作危险点进行分析。
每次检修工作前，应针对被检修设备具体情况，对危险点进行详细分析，并做好充分的预防措施，并组织所有检修人员共同学习。
4 检修人员要求4.1 检修人员必须了解熟悉低压配电装置设备的结构、动作原理及操作方法,并经过专业培训合格。
4.2 现场解体大修需要时，应有制造厂的专业人员指导。
4.3 对各检修项目的责任人进行明确分工，使负责人明确各自的职责内容。
5 检修环境5.1 大气条件；温度-55-+85℃湿度；95%5.2 有充足的施工电源和照明措施。
5.3 海拔高度；可在海拔2000米以下运行。
低压配电室维护与检修安全操作规程低压配电室是供电企业的重要设施之一，对于保障电力供应质量和安全稳定运行具有重要的意义。
为了确保低压配电室的正常运行和维护，需要制定一些安全操作规程。
一、低压配电室的基本要求1. 低压配电室应设置在通风良好、无易燃、易爆、腐蚀性气体和粉尘的地方，远离水源。
2. 配电室的进出口应通畅，保证电气设备的运输和维修。
3. 配电室内的电气设备应严格按照国家标准进行安装和维修。
4. 配电室内应设置专门的接地设施，确保工作人员的安全。
5. 配电室的进出口应设置锁门装置，防止无关人员进入。
二、低压配电室的维护与检修操作规程1. 工作人员必须按照相关规定佩戴劳动保护用品，如防护手套、安全帽、防护鞋等。
2. 维护和检修工作必须在设备停电的情况下进行，严禁带电操作。
3. 在进行维修工作前，必须对设备进行安全检查，确保其处于停电状态并具备工作条件。
4. 清洁工作必须使用干燥、软质的布进行，严禁使用有隐患的尖锐物品。
5. 维修和更换电气设备必须由合格的电工进行，必要时应由专业技术人员进行指导。
6. 在维护和检修过程中，必须保持用电设备和线路的清洁。
7. 维修和更换电动工具时，必须切断电源并将电动工具插头拔出。
8. 维修和检修结束后，必须对设备的运行情况进行检查，确保设备正常运行。
9. 维护和检修过程中，发现异常情况必须立即报告主管部门，并做好记录。
三、低压配电室的安全管理措施1. 配电室的安全管理人员必须具备相关的专业知识和技能。
2. 配电室应制定详细的安全操作规程，并进行定期宣传和教育培训。
3. 配电室内应设置完善的安全警示标志，提醒人员注意安全。
4. 配电室应定期进行安全检查和消防设备的维护保养工作，确保设备的完好性。
5. 配电室应定期组织演练，提高人员应急响应能力。
总结：低压配电室维护与检修是一项关键性的工作，需要严格按照规程操作，确保工作人员的安全和设备的正常运行。
同时，加强对低压配电室的安全管理，提高人员的安全意识和应急能力，是确保配电室运行安全的重要保障措施。
高压低压配电柜的检修与排除故障方法配电柜作为电力系统的重要组成部分，承担着电能分配和保护的功能。
然而，由于长期使用或其他因素，配电柜可能会出现各种故障，给电力系统带来不可忽视的安全隐患。
因此，对高压低压配电柜的检修与排除故障方法进行全面的了解和掌握显得尤为重要。
本文将介绍配电柜的常见故障和相应的排除方法，以便于及时解决问题并确保电力系统的正常运行。
一、配电柜的常见故障及排除方法1. 供电异常供电异常是配电柜故障的一种常见情况，可能是由于市电中断、主断路器跳闸或者供电线路故障导致。
在遇到供电异常时，我们应先检查市电接入点的熔断器是否正常，并确保主断路器处于闭合状态。
如果这些正常，就需要排查配电柜供电线路是否短路或接触不良，及时修复或更换损坏的部件。
2. 过载保护器跳闸过载保护器是为了保护供电电路和设备，当电流超过额定值时会自动切断电路，避免电线过热或设备损坏。
如果过载保护器经常跳闸，说明负载超过了所能承受的限度。
解决方法是分析并计算负载的功率，确保负载在规定范围内。
如果仍然无法解决问题，可能需要更换额定电流更高的过载保护器。
3. 温升过高配电柜长时间运行后，温度可能会上升，超过了标准范围。
这很可能是由于柜体通风不良或元器件散热不良导致的。
在这种情况下，需要检查配电柜的通风情况，是否有堵塞或者灰尘积聚的现象，并及时清理。
如果温升问题依然存在，可以考虑增加散热设备或者更换低功耗元器件。
4. 绝缘击穿绝缘击穿是指配电柜中的绝缘材料受到外界电压的作用，使绝缘性能下降而引起的故障。
遇到绝缘击穿时，首先需要断开电源，然后检查绝缘部件是否有损坏、粘污或老化等情况。
如发现有问题，要及时更换，并注意检查其他部件的绝缘性能，确保整个配电柜的安全可靠。
5. 过电流和短路过电流和短路是非常危险的配电柜故障，可能会导致火灾和设备损坏。
当发生过电流或短路时，我们应立即断开电源，并检查故障点。
可以通过安装熔断器或过电流保护器来限制过大的电流，并采用绝缘隔离措施，避免短路故障的发生。
学习情境五：低压配电装置安装与检修电力的高、低压是以其额定电压的大、小来区分的，1kV及以上电压等级为中压和高压，1kV以下的电压等级为低压。
低压电力网---是指配电变压器低压側或从直配发电机母线，经监测、控制、保护、计量等电器至各用户受电设备组成的电力网络。
它主要由配电线路、配电装置和用电设备组成。
配电装置---是指由母线、开关电器、仪表、互感器等按照一定的技术要求装配起来，用来接收、分配和控制电能的设备。
配电装置制造---是指在已经制造好的屏架上进行电器元件的安装、母线连接、二次配线、产品调试及产品包装的全过程。
任务一：低压配电装置的选型目的：熟知低压配电装置的分类。
技能要求：会进行低压配电装置的选型。
（一）分类1.按控制层次可分为配电总盘、分盘和动力、照明配电盘。
配电总盘、分盘一般都安装在配电间一个低压配电系统通常包括受电柜（即进线柜）、馈线柜（控制各功能单元）、无功率补偿柜等。
当由两组变压器供电时，相应地增加一个受电柜和一个母联柜，控制的功能单元（馈电柜）也就相应增多。
受电柜－－配电系统的总开关，从变压器低压侧进线，控制整个系统。
馈电柜－－直接对用户的受电设备，控制各用电单元。
电容补偿柜－－根据电网负荷消耗的感性无功量的多少自动地控制并联电容器组的投入，使电网的无功消耗保持到最低状态，从而提高电网电压质量，减少输电系统和变压器的损耗。
2.低压配电装置按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL）、GCS、MNS等；另一类为固定式结构（即固定型配电柜），如GGD、PGL 等。
（二）选型目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，① GGD系列:1）用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
l产品型号及含义GGD型：G--低压配电柜；G--固定安装、固定接线；D--电力用柜l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
② GCK系列1）产品型号及含义GCK G是封闭式开关柜 C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。
且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。
所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
l结构特点■整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高■柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。
■MCC柜（即电动机控制中心）抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
■受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
■开关柜的顶部根据受电需要可装母线桥。
③ GCS系列:l产品型号及含义l用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V （690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
执行标准:本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求结构特点：■框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm 的安装孔，使得框架组装灵活方便。
■开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
■水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
■电缆隔室的设计使电缆上、下进出均十分方便。
■抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流400A及以下。
■抽屉面板具有分、合、试验、抽出等位置的明显标志。
抽屉单元设有机械联锁装置。
1抽屉单元为主体，同时具有抽出式和固定性，可以混合组合，任意使用。
■柜体的防护等级为IP30 ～IP40，还可以按用户需要选用。
④ MNS系列:l用途MNS型低压抽出式成套开关设备（以下简称开关柜）为适应电力工业发展的需求，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定MNS型低压开关柜适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
l结构特点■MNS型低压开关柜框架为组合式结构，基本骨架由C型钢材组装而成。
柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。
开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化（E=25mm）变化。
■MNS型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。
室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。
■MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。
■设计紧凑：以较小的空间容纳较多的功能单元■结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要■母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠■各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
■采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。
■采用高强度阻燃型工程塑料，有效加强了防护安全性能。
■通用化、标准化程度高，装配方便。
具有可靠的质量保证。
■柜体可按工作环境的不同要求选用相诮的防护等级。
■设备保护连续性和可靠性。
⑤ MCS系列:l用途：MCS智能型低压抽出式开关柜是一种融合了其它低压产品的优点而开发的高级型产品，适用于电厂、石油化工、冶金、电信、轻工、纺织、高层建筑和其它民用、工矿企业的三相交流50HZ，60HZ，额定电压380V，额定电流4000A及以下的三相四（五）线制电力系统配电系统，在大型发电厂、石化、电信系统等自动化程度高，要求与计算机接口的场所，作为发、供电系统中的配电、电动机集中控制、无功功率补偿的低压配电装置。
l结构特点：■开关柜的基本框架采用C型（或8MF型）开口型钢组装而成，外型统一、精度高、抽屉互换性好。
■MCC柜宽度只有600mm，使用空间大，可容纳更多的功能单元，节约建设用地。
■柜内元件可根据用户不同需求，配置各种型号的开关，更好的保证产品高的可靠性。
■装置可预留自动化接口，也可把智能模块安装在开关柜上，实现遥信、遥测、遥控等三遥功能。
■抽屉功能单元可分为MCCI、MCCII、MCCIII三种。
MCCI型：抽屉宽600mm，高度分180mm，360mm，540mm三种，每柜可安装高度为1800mm，按所需抽屉大小进行组合，最多可装10个单元，适用于较大电流的电动机控制中心和馈电回路。
MCCII型：抽屉宽600/2mm，高度分200mm，可安装高度为1800mm，按所需抽屉大小进行组合，最多可装18个单元，适用于100A以下的单元。
MCCIII型：抽屉宽600/2mm，高度分180mm，360mm，540mm三种，可安装高度为1800mm，按所需抽屉大小进行组合，最多可装20个回路，适用于100A以下的单元。
■操作机构：每个抽屉上均装有一专门设计的操作机构，用于分断和闭合开关，并具备机械联锁等多种防误操作功能，MCCI型抽屉有一套“断开”、“试验”、“工作”、“移出”四个位置的定位装置，抽屉为摇进结构，MCCII型、MCCIII型抽屉单元为推拉式，设置有定位装置，并有防误操作功能。
（三）各种型号开关柜的区别l.GCS、GCK、MNS、GGD开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。
GCK柜和GCS、MNS柜抽屉推进机构不同；GCS 柜只能做单面操作柜，柜深800mm ， MNS 柜可以做双面操作柜，柜深1000mm 。
l 模数：GCK (森源)最小抽屉单元1模数:GCS 最小抽屉单元1/2模数，MNS(进口ABB 技术)最小抽屉单元1/4模数。
l 母线：MNS 和GCS 的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。
而GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS 、MNS 不同，比较简单。
