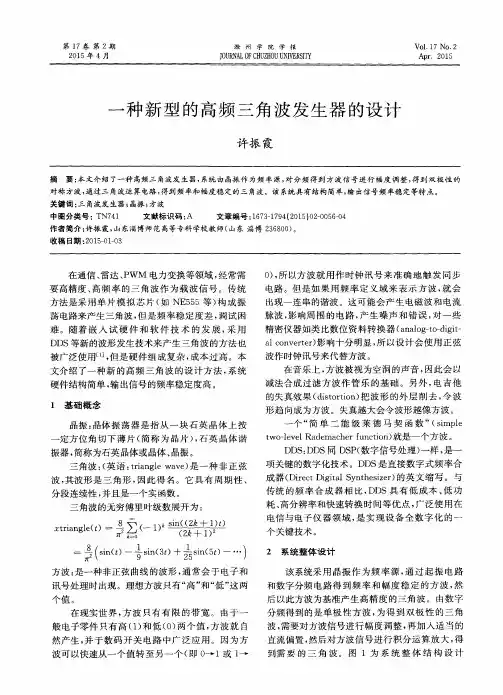

一种高精度三角波发生器的设计

方波三角波发生器设计设计思路：方波和三角波都是周期信号，因此我们可以使用周期信号发生器的原理来设计方波三角波发生器。

具体的设计思路如下：1.方波发生器设计：方波信号由高电平和低电平组成，所以我们需要设计一个产生高电平和低电平的电路。

可以使用一个三极管作为开关来实现方波的产生。

当输入信号为高电平时，三极管导通，输出高电平；当输入信号为低电平时，三极管截止，输出低电平。

2.三角波发生器设计：三角波信号是一个连续上升和下降的斜线信号，所以我们需要设计一个连续改变输出电压的电路。

可以使用一个集成电路比如操作放大器（OP-Amp）作为三角波发生器的核心组件。

使用一个电容和两个电阻来控制输出电压的上升和下降。

设计步骤：1.方波发生器设计：（1）选择一个适当的三极管，根据其参数确定电路中的电阻值。

（2）使用电阻和电源电压来确定三极管的偏置电压。

（3）将输入信号与三极管的基极相连。

（4）根据输入信号的高低电平改变三极管的导通和截止状态，从而实现方波的产生。

2.三角波发生器设计：（1）选择一个合适的操作放大器，根据其参数确定电路中的电阻值。

（2）使用电阻和电源电压来确定操作放大器的工作点。

（3）使用一个电容和两个电阻来控制操作放大器的输出电压的上升和下降。

（4）将操作放大器的输出电压与输入信号相连，并通过电容和电阻控制输出波形。

测试与调节：完成方波和三角波发生器的设计后，可以进行测试和调节，以确保输出信号的准确性和稳定性。

可以使用示波器来观察和测量输出波形，并通过调节电路中的电阻和电容来调节输出波形的频率和幅度。

此外，还可以根据需要进行性能优化和稳定性测试，以确保方波三角波发生器的正常工作。

总结：本文介绍了方波三角波发生器的设计思路和步骤。

方波三角波发生器的设计涉及了电路设计、参数选择、测试和调节等方面的知识，需要对电路原理和信号处理有一定的了解和掌握。

通过设计方波三角波发生器，我们可以产生方波和三角波信号，为实际应用提供了便利。

方波三角波波形发生器的设计
摘要
随着技术的发展，方波三角波波形发生器越来越受到广泛的关注和应用。

本文首先介绍了方波三角波波形发生器的组成，以及在常见的应用场
景下所需要具备的性能指标，随后重点介绍了基于DDS技术的方波三角波
波形发生器的设计，根据DDS技术介绍了生成正弦波、三角波、方波的基
本原理，以及基于DDS技术设计的方波三角波波形发生器的结构框图。

最后，本文对该设计的优缺点进行了总结，为用户提供了建立在此基础上的
合理的选择及优化方案。

1介绍
方波三角波波形发生器（Square Wave Triangular Wave Wave Generator，简称STWG）是一种将时域信号转换为频域信号的微电子装置，可以将各种时域信号转换为频域信号，并且可以根据所需的频率范围和频
率精度来调节正弦波、方波和三角波波形，以满足各种应用的要求。

STWG有着广泛的应用，其中以通信领域、电力领域、电子测试领域
为主，如：超声波检测、定时器、静电场定量检测等。

STWG也主要用于
各种电子产品的高精度试验和工业仪器。

因此，STWG的性能必须能够满
足多种应用场景的要求。

STWG的性能主要有频率范围、频率精度、输出功率、调制级数、调
制精度、相位噪声等。

目录前言 (2)一．设计任务与要求 (3)二．方案设计 (3)三. 单元电路设计与参数的计算 (3)四. 总原理图及元件清单 (8)五．性能分析： (9)六. 总结与心得体会 (10)参考文献 (11)方波三角波发生器的设计与制作前言函数发生器一般是指能自动产生正弦波、三角波（锯齿波）、方波（矩形波）、阶梯波等电压波形的电路或仪器。

电路形式可以采用由运放及分立元件构成；也可以采用单片集成函数发生器。

根据用途不同，有产生三种或多种波形的函数发生器，本课题介绍方波-三角波-正弦波函数发生器的设计方法。

产生方波、三角波和正弦波的方案有多种，如首先产生正弦波，然后通过比较器电路变换成方波，再通过积分电路变换成三角波；依然可以首先产生方波、三角波，然后再将三角波变成正弦波或将方波变成正弦波。

波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。

本次课程设计使用的发生器可产生三角波、方波等多种波形，波形的周期可以用程序改变，并可根据需要选择单极性输出或双极性输出，具有线路简单、结构紧凑等优点。

一．设计任务与要求1．设计一个函数发生器，要求输出波形为正弦波—方波—三角波；2．要求频率范围：方波10～100Hz,正弦波1KHz～10KHz,三角波100Hz～1KHz； 3．频率连续可调，线性失真小。

二．方案设计在研制、生产、测试和维修各种电子元件、部件以及整机设备时，都学要有信号源，由它产生不同频率不同波形的电压、电流信号并加到被测器件或设备上，用其他仪器观察、测量被测仪器的输出响应，以分析确定它们的性能参数。

信号发生器是电子测量领域中最基本、应用最广泛的一类电子仪器。

该函数发生器要求能输出频率范围可调的正弦波，方波和三角波，能够很好的实现本次试验的目的，将一些线性和非线性的元件与集成运放组合，输出性能良好的波形。

要求分析：由正弦波，方波或三角波的发生器产生相应的信号，通过相互转换实现多种波形的输出。

高精度三角波发生电路设计及仿真分析1. 引言三角波发生电路广泛应用于信号发生器、频率比较器和功率变换等领域。

本文旨在设计一种高精度的三角波发生电路，并通过仿真分析验证其性能。

2. 设计原理三角波发生电路一般采用积分器和比较器的组合。

其中，积分器用于生成一个随时间线性增加或减小的电压波形，比较器则用于将积分结果与参考电压进行比较，从而产生三角波。

设计一个高精度的三角波发生电路需要考虑以下因素：2.1 选取合适的积分器电路常用的积分器电路有反馈电容式和电压控制电压源（VCCS）等。

反馈电容式积分器简单可靠，但存在漂移和温度敏感性较大的问题。

相比之下，VCCS积分器对漂移和温度的依赖性较小，但在设计和布线上较为复杂。

根据需求选择适合的积分器电路。

2.2 参考电压源的选择参考电压源用于比较器的输入，一般为一个稳定的直流电压。

可选用电阻分压电路、稳压二极管或精度较高的运放电路作为参考电压源。

选取合适的参考电压源可以有效提高发生波形的精度。

2.3 比较器设计比较器用于将积分器输出的波形与参考电压进行比较。

常用的比较器电路有固定阈值比较器、比较器芯片等。

为提高精度，可采用电路补偿技术，并根据需求选择高性能的比较器芯片。

3. 电路图设计基于上述设计原理，我们可以绘制如下的高精度三角波发生电路图：（电路图请自行设计，这里仅提供设计思路）4. 仿真分析使用电子仿真软件对所设计的高精度三角波发生电路进行仿真分析，可以验证其性能和精度。

4.1 建立仿真模型将所设计的电路图导入仿真软件，并设置合适的参数和工作条件。

注意考虑元件的非理想性，如电容的等效串并联电阻、比较器的漂移等。

4.2 验证性能指标根据设计要求，设置仿真测量点并记录三角波的频率、峰峰值、上升时间、下降时间、线性度等指标。

4.3 分析结果根据仿真结果分析电路的性能，如精度、稳定性、非线性失真等。

如有需要，可以对某些参数进行调整和优化，再次进行仿真分析，直至满足设计要求。

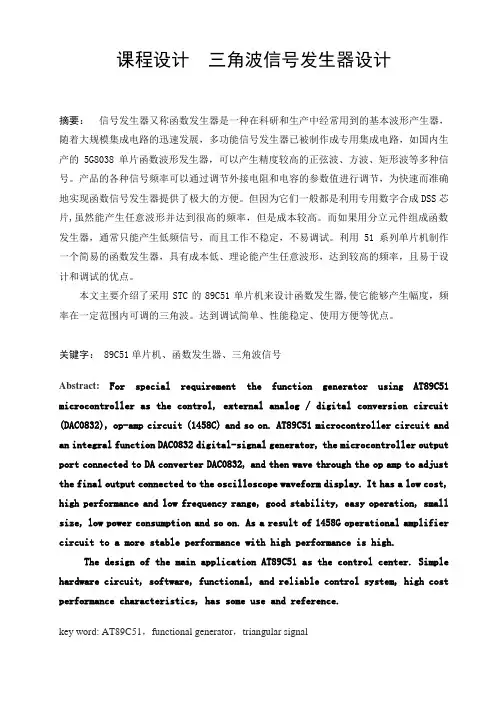

课程设计三角波信号发生器设计摘要：信号发生器又称函数发生器是一种在科研和生产中经常用到的基本波形产生器，随着大规模集成电路的迅速发展，多功能信号发生器已被制作成专用集成电路，如国内生产的5G8038单片函数波形发生器，可以产生精度较高的正弦波、方波、矩形波等多种信号。

产品的各种信号频率可以通过调节外接电阻和电容的参数值进行调节，为快速而准确地实现函数信号发生器提供了极大的方便。

但因为它们一般都是利用专用数字合成DSS芯片,虽然能产生任意波形并达到很高的频率，但是成本较高。

而如果用分立元件组成函数发生器，通常只能产生低频信号，而且工作不稳定，不易调试。

利用51系列单片机制作一个简易的函数发生器，具有成本低、理论能产生任意波形，达到较高的频率，且易于设计和调试的优点。

本文主要介绍了采用STC的89C51单片机来设计函数发生器,使它能够产生幅度，频率在一定范围内可调的三角波。

达到调试简单、性能稳定、使用方便等优点。

关键字：89C51单片机、函数发生器、三角波信号Abstract: For special requirement the function generator using AT89C51 microcontroller as the control, external analog / digital conversion circuit (DAC0832), op-amp circuit (1458C) and so on. AT89C51 microcontroller circuit and an integral function DAC0832 digital-signal generator, the microcontroller output port connected to DA converter DAC0832, and then wave through the op amp to adjust the final output connected to the oscilloscope waveform display. It has a low cost, high performance and low frequency range, good stability, easy operation, small size, low power consumption and so on. As a result of 1458G operational amplifier circuit to a more stable performance with high performance is high.The design of the main application AT89C51 as the control center. Simple hardware circuit, software, functional, and reliable control system, high cost performance characteristics, has some use and reference.key word: AT89C51，functional generator，triangular signal目录第一章绪论1.1单片机概述1.2 信号发生器的分类1.3 研究内容第二章三角波输出系统设计方案- 8 –2.1 方案的比较2.1.1 单片机的选择论证2.1.2 显示方案论证2.1.3 键盘方案论证2.1.4 信号发生电路方案论证2.1.5总体方案论证2.2 设计原理2.3 设计思想2.4 设计功能第三章硬件设计-3.1 硬件原理框图3.2 单片机芯片3.3 数/模转换电路3.4 按键接口电路3.5 时钟电路3.6 显示电路第四章软件设计4.1主程序设计4.2子程序设计总结参考文献附录1第一章绪论1.1 单片机概述随着大规模集成电路技术的发展，中央处理器（CPU）、随机存取存储器（RAM）、只读存储器（ROM）、I/O接口、定时器/计数器和串行通信接口，以及其它一些计算机外围电路等均可集成在一块芯片上构成单片微型计算机，简称单片机。

制作与调试三角波发生器实验报告制作与调试三角波发生器实验报告一、实验目的本实验旨在掌握三角波发生器的基本原理，学习并掌握三角波发生器的制作和调试方法，提高学生对电路设计和调试的能力。

二、实验原理三角波发生器是一种基本的信号源，它可以产生一个频率固定、幅度对称、周期为定值的三角波信号。

其基本原理是利用放大器的正反馈作用，在RC积分电路中形成一个稳定振荡回路，从而产生三角波信号。

三、实验器材1. 电源：直流电源（+15V/-15V）2. 示波器：双踪示波器3. 元件：集成运算放大器LM741、电阻、电容等四、实验步骤1. 按照图1所示连接电路。

2. 调整R1和R2两个电阻，使得输出信号频率在1kHz左右。

3. 调整R3和C1两个元件，使得输出信号幅度为正负对称的三角波信号。

4. 将示波器连接到输出端口观察输出信号，并进行必要的微调。

5. 测量并记录各元件的参数，包括电阻值、电容值等。

五、实验注意事项1. 实验过程中要注意安全，避免触电和短路等危险。

2. 在调试时要小心操作，避免对电路产生损坏。

3. 测量元件参数时要使用合适的仪器，并进行正确的操作。

六、实验结果分析通过本实验，我们成功地制作了一个三角波发生器，并调试出了正负对称的三角波信号。

在实验过程中，我们学习了三角波发生器的基本原理和制作方法，并掌握了一些常用的调试技巧。

此外，我们还学会了如何测量和记录各元件的参数，这对于今后进行电路设计和调试都是非常有帮助的。

七、实验总结本次实验使我们深入了解了三角波发生器的基本原理和制作方法，并掌握了一些常用的调试技巧。

通过实践操作，我们不仅提高了自己的动手能力和创新意识，还培养了自己对于电路设计和调试方面的兴趣。

总之，这是一次非常有意义和收获的实验。

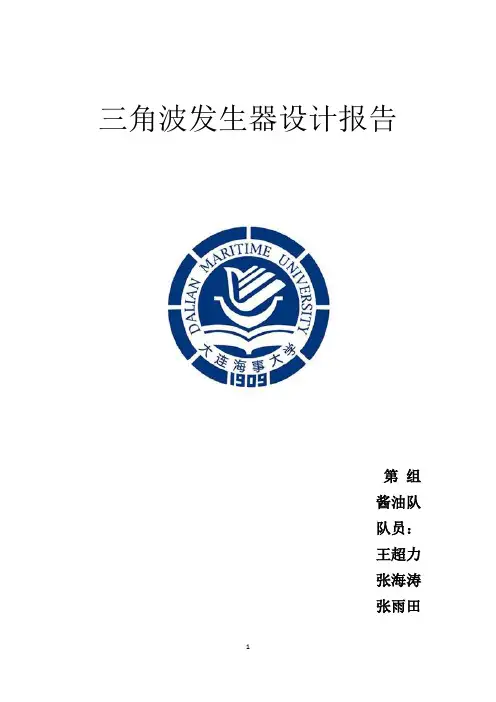

三角波发生器设计报告第组酱油队队员：王超力张海涛张雨田【摘要】基本部分：（1）自行设计三角波发生器电路。

要求频率、幅度连续可调。

变化范围要求如下：频率范围1KHz～10KHz；幅度范围(即图2 中OC)0.5V到4V。

（2）三角波频率测试: 要求测试电路完成三角波频率的测量并显示出测量结果。

测量误差不大于10%；提高部分：三角波斜率测试: 要求测试电路完成三角波斜率的测量(即CO/AO)并显示出测量结果。

测量误差不大于10%。

【关键词】频率幅值三角波目录1.设计任务和要求1.1设计任务---------------------------------------------------------------------------41.2设计指标及要求-----------------------------------------------------------------41.3 方案论证--------------------------------------------------------------------------41.3.1三角波发生部分方案论证1.3.2三角波测量部分方案论证2.系统流程图2.1系统流程---------------------------------------------------------------------------63.3测试分析及调试3.3.1三角波发生部分测试与调试---------------------------------------------73.3.2三角波测量部分测试与调试---------------------------------------------84.设计制作总结----------------------------------------------------------------------------------105.参考文献-----------------------------------------------------------------------------------------106.附录-----------------------------------------------------------------------------------------------111，设计任务和要求：1.1设计任务：（1）设计频率可调的三角波发生器，作为三角波测量仪的信号输入。

实验十二方波----三角波发生器及设计实验报告实验名称方波----三角波发生器的设计课程名称电子技术实验（模拟）院系部:控计学院专业班级：学生姓名：学号: 同组人: 实验台号:08指导教师：成绩：实验日期:华北电力大学（北京）实验十二——方波和三角波发生器电路一、实验目的：(1)学习用的方法。

(2)掌握波形发生器的调整和主要性能指标的测试方法。

二、预习要求：（1）复习有关三角波及方波发生器的工作原理。

（2）用集成运算放大器设计一个方波——三角波发生器，要求电路含有一个滞回比较器及一个RC积分电路。

三、实验原理：由集成运算放大器构成方波——三角波发生器有多种方式。

对波形发生器的设计，通常需要考虑两个方面：一是选择什么样的输出波形电路；二是确定该电路的振荡频率。

四、实验设备与器材：（1）示波器（2）数字万用表（3）集成运算放大器：LM324（4）双向稳压管（稳压值6.6V）（5）电阻：2.4千欧，10千欧，20千欧，100千欧。

（6）电容：0.047微法（7）模拟试验箱五、实验内容：自行设计电路：实验过程：当我按照要求连接好电路之后，发现不能产生方波和三角波。

于是我仔细地对电路进行了检查，排除了可能出现的错误后，示波器上还是没有出现波形。

最后我又重新对电路进行了连接，用了新的导线，结果还是没有波形出现，只是出现一些干扰强烈的波形。

这次试验没做出来，原因也许有以下几点:1.双向稳压管都坏了，导致该处开路，波形为尖顶波；2.两个双向稳压管电压不同，形成锯齿波；3.双向稳压管坏了一个，形成一半三角波一半尖顶波；4.限流电阻过大，使得三角波很尖，方波很窄；5.电压幅度不够大，导致方波三角波很平；6.电压周期不够大，导致三角波方波都很“瘦”；7.示波器竖直方向的量程没有调好，导致波形过大或者过小；8.用了很多长线，导致波形模糊；9.各种导线缠在一起，互相干扰，看不清波形；10.该接地的地方没有接地，导致最后不出来波形；11.没有对LM324进行检测，电路连接没有问题，可能问题就出现在这个芯片上。

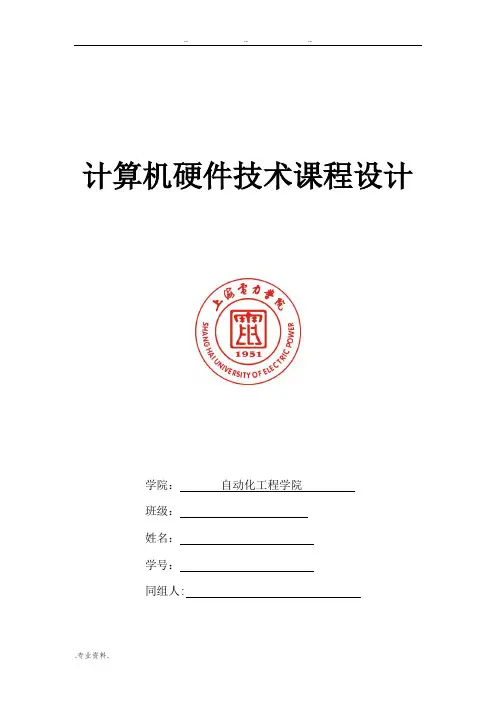

计算机硬件技术课程设计学院：自动化工程学院班级：姓名：学号：同组人:2015年1月目录一、目的············································二、内容············································三、设计任务········································四、方案选择及原理··································五、所用器件········································六、原理及结果图····································七、流程图··········································八、程序代码········································九、设计中遇到的问题································十、收获及体会····································三角波发生器一、目的1、了解和掌握8086、DAC0832等接口芯片和示波器的原理和功能；2、能用这些接口芯片构建一个简单的系统控制对象，3、掌握接口电路的综合设计与使用；4、通过自己动手，进一步了解计算机工作原理，接口技术，提高计算机硬件，软件综合应用能力，即对微机原理，接口技术，汇编语言程序设计进行综合训练。

分类设计制作调试功能实现报告成绩总成绩：一、设计任务方波——三角波发生器的设计。

二、设计条件本设计基于学校实验室的环境，根据实验室提供的实验条件来完成设计任务。

三、设计要求设计以下要求：①振荡频率范围：500~1000赫兹；三角波幅值调节范围：2~4伏。

②根据题目要求，选定电路结构。

③计算和确定电路中的元件参数。

④调试电路，以满足设计要求。

⑤写出设计总结报告。

四、设计内容1.电路原理图（含管脚接线）方波与三角波发生器2. 计算与仿真分析（1）各元器件参数计算Z U 为两个双向稳压管，稳压值为Z U =5V 。

输出电压o u 的峰值 12o=Z U ±（R /R ）U 为了满足2V<o u <4V ，取25K =R ，12~4K K =R采用2K 滑动变阻器和2K 定值电阻串联。

方波频率为 214R f RCR =, 得 214R R CR f=由于12~4K K =R ，25K =R ，500~1000f Hz =，可得：11~3200800R C C=，取0.1C F μ=，则 3.125~12.5R K K = 采用10K 滑动变阻器和3K 定值电阻串联。

其它电阻（R3和R4）取1K 。

（2）电路仿真用orCAD 软件连接电路如下所示：用PSpice 软件仿真如下（矩形波峰值5v ，三角波峰值4v ）：调节滑动变阻器可以改变波形的峰值以及频率。

3. 元器件清单定值电阻：5K （一个），3K （一个），2K （一个），1K （两个） 滑动变阻器：2K （一个），10K （一个） 稳压管：5V （两个） 电容：0.1uFuA741集成运放：两个 4. 调试流程设计电路电路仿真 实验电路连接，进行实验 设计完成仿真结果是否与预期一致 实验结果是否与预期一致调整电路 检查电路连线问题 是否 是 否5. 设计和使用说明电路连接后，在1o u 处输出方波，在o u 处输出三角波，通过调节1P R 可以改变输出三角波的幅值，通过调节P R 可以改变输出波形的频率。

《电子技术》课程设计报告设计课题: 三角波发生器姓名:专业: 电子信息工程学号:日期 20 年月日——20 年月日指导教师:目录1．设计的任务与要求 (1)2.方案论证与选择 (1)3.单元电路的设计和元器件的选择 (5)3.1 六进制电路的设计 (6)3.2 十进制计数电路的设计 (6)3.3 六十进制计数电路的设计 (6)3.4双六十进制计数电路的设计 (7)3.5时间计数电路的设计 (8)3.6 校正电路的设计 (8)3.7 时钟电路的设计 (8)3.8 整点报时电路的设计 (9)3.9 主要元器件的选择 (10)4.系统电路总图及原理 (10)5.经验体会 (10)参考文献 (11)附录A：系统电路原理图 (12)三角波发生器摘要：本设计介绍了波形发生器的制作和设计过程,并根据输出波形特性研究该电路的可行性。

在此基础上设计了一种能产生方波----三角波----锯齿波的模块电路,包括了原理图和PCB图。

该电路有主要由积分器、比较器、LM741集成运算放大器，通过用双踪示波器来确定各种波形的幅值及可调频率的上限和下限。

重点阐述了发生器的电路结构及工作原理，分析了单元电路的制作和工作过程并进行了调试，调试结果表明设计的电路是可行的。

关键词：方波、三角波、锯齿波、积分器、比较器1. 设计的任务与要求1.1 设计任务：设计制作能产生三角波的波形发生器1.2 设计要求1. 能够输出频率为1KHz 三角波信号;2. 输出信号幅值范围为1-5v，在该范围内将输出信号的幅值分为5 档，档位通过按键调节。

2. 方案论证与选择2.1方案设计：方波、三角波发生器由电压比较器和基本积分器组成，如图1所示。

运算放大器A1与R1、R2、R 4及D z1、D z2组成电压比较器（同向输入的滞回比较器）；运算放大器A2与R3、R5、C 组成反相积分器，比较器与积分器首尾相连，形成闭环电路，构成能自动产生法波、三角波的发生器。

第一章绪论1.1关于信号发生器信号发生器在电子技术应用领域里的用途非常广泛，例如：测量，控制，通信和广播电视系统中，常常需要频率可变和幅度可调的正弦波信号发生器，在数字系统和自动控制系统也常常需要方波，三角波，的非正弦波信号发生器。

目前我们实验室用的较多的波形发生器主要有两种：低频正弦波发生器和通用多波形发生器，前者只能产生正弦波，调节范围不大，但是信号稳定，失真度底，主要用在对波形有很高的要求的实验中；后者能产生正弦波、方波和三角波，也有的能产生三种以上波形。

1.2关于课程设计课程设计作为集中实践性教学环节，应着重提高学生的自学能力，独立分析、解决问题的能力和动手进行实验的能力。

为了培养学生自学能力，对于设计或实验中可能碰到的重点、难点，只要通过典型分析和讲解，启发学生的思路和自学的方法，以便达到举一反三的作用。

设计中还要交给学生查阅资料、使用工具书的方法，让他们遇到问题时，不是立刻找老师，而是通过独立思考，查阅资料和书籍，自己寻找答案。

1.3 关于三角波方波发生器本次课程设计是要求做一个能够产生方波-三角波-正弦波的函数发生器.众所周知,制作函数发生器的电路有很多种.本次设计采用的电路是基于运放的试验电路.由理论分析知,电压比较器可以产生方波,积分电路可以产生三角波,三角波再经过差动放大器可以产生正弦波.向电压比较器输入三角波就可以产生方波,于是可以将积分电路的输出作为电压比较器的输入.各种波形频率段的调整可以由外电路的改变来实现。

第二章 系统方案认证2.1 课程设计目的学习由运算放大器组成的方波——三角波发生器电路，提高对运算放大器非线性应用的认识。

掌握方波——三角波发生电路的分析、设计和调试方法。

设计制造能产生方波、三角波的波形发生器。

2.2 课程设计要求设计一个三角波、方波产生电路 振荡频率1~10HZ 可调 方波幅度±6V 三角波幅度±4V用LED 发光显示幅度的变化2.3 方案设计产生方波、三角波的方案有多种，本次实验主要采用用电压比较器和积分器同时产生方波和三角波。

三角波发生器设计报告指导教师：吴贵能学院：国际半导体学院专业：微电子班级：161120 1姓名：徐海峰学号：2012215117一、实验内容：设计一个由集成运放构成的三角波发生器。

二、三角波发生器结构及原理： 2.1 三角波发生器基本结构：图12.2 原理分析：如图2所示，基本三角波发生器是由两个运放为核心器件加电阻电容等构成。

其中前级运放A1构成迟滞电压比较电路产生方波，即前级方波发生器；运放A2构成积分器，将前级输出的方波信号积分为三角波信号。

图22.2.1方波产生电路：迟滞比较器的共同特点是具有正反馈回路，所以前级滞回比较器输出V o 1：高电平：U O 1H =＋U Z 低电平：U O2L =－U ZA1同向输入端输入电压等于U O2，由A2工作于线性区，根据虚短虚断可得：221212111U U UO O R R R R R R ∙++∙+=+由于此比较器反相输入端V 1- =0 ，令V 1+=0，则可求得电压比较器翻转上下门限电压为：ZT R R U U 21*±=其传输特性如图3所示。

2.2.2三角波产生电路：三角波由方波积分产生，前级方波输出Uo 1经R8分压后输入A2构成的积分器。

比较器输出Uz 经电位器R8分压后，加到积分器的反相输入端。

设分压系数为n ，则积分器输入电压nUz ，反相积分器输出电压：ECmlO114O2U 1U +⋅-=⎰dt R 。

当t=0时，有：Uz R R E⨯-==21mlO2U 当t=t 1时，有：URU Z21114212⨯-⨯===RC UEt R nU R R ZmHO Z所以，方波和三角波的周期为：RC R R n214122T ⨯=，频率为：CR R R nT141241f ==以可得如图4所示波形。

图3由上分析可得，改变Uz 可以改变输出电压的幅度；改变R1/R2的比值，可改动图4方波、三角波的周期或频率，同时影响三角波的输出幅度，但不影响方波输出幅度；改变n和R4C1可改变频率，而不影响输出电压幅度。

方波、三角波发生器的设计一．实验目的1.学会用集成运算放大器实现波形变换及波形发生。

2.提高设计能力，并能将数字和模拟电路有机地结合起来。

三、设计要求1、设计并实现一三角波、方波信号发生器，要求输出波形失真度小、线性好。

2、输出频率连续可调，500Hz<fo<5kHz（范围越大越好），误差+10%。

3、输出电压连续可调。

最大为Up-p=12V，输出带有衰减器，并分为4档，分别为0dB、10dB、20dB、30dB。

4、输出阻抗Ro=300欧姆。

5、用给定元件完成。

运放用741、输出衰减器用模拟开关CD4051和741完成。

电源用正负电源。

三．实验原理方波、三角波发生器由电压比较器和基本积分器组成运算放大器A1与R1、R2、R3 及R6、D3D4组成迟滞比较器；运算放大器A2与R4、R5、R7、C1 组成反相积分器，迟滞比较器与积分器首尾相连，形成闭环电路构成能自动产生方波、三角波的发生器。

调节R6改变方波幅值，调节R8可调节三角波幅值，使输出电压连续可调。

调节R5可改变方波、三角波频率，使输出频率可调。

通过选择电路改变输出衰减分别为0dB、10dB、20dB、3dDB实现衰减。

根据要求，建立仿真模型，用multisim仿真软件进行仿真，并观察输出波形是否符合要求。

建立的仿真模型如下图所示：图1仿真电路：四．方波、三角波发生器的设计方法方波、三角波发生器的设计，就是根据指标要求，确定电路方案，选择运放和电源电压，计算电路元件的数值。

1．确定电路，选择元器件。

选择图1所示电路，其中：A 1、A 2为741集成运算放大器，R 6、R 5为电位器；取电源电压+E c = +15V ，- E c = -15V2．计算元件的参数电路参数：1．方波的幅度： U o1m = U z （1）2．三角波的幅度： z m o U R R U 322= （2） 3．方波、三角波的频率： CR R R R f )(45423+= （3） 由（2）式可得：取R 2 = 3k Ω，取R 3 =3k Ω，R 6为50 k Ω的电位器，平衡电阻R 1= R 2 //R 3 = 1.5k Ω。

目录摘要---------------------------------------------------------------------2关键词------------------------------------------------------------------2一设计任务与要求--------------------------------------------------2 1.1 设计任务-----------------------------------------------------------------------------------2 1.2 设计要求----------------------------------------------------------------------------------2 1.3 设计方法----------------------------------------------------------------------------------2 二电路设计----------------------------------------------------------3 2.1 方案设计----------------------------------------------------------------------------------3 2.2 电路设计原理----------------------------------------------------------------------------3 2.3单元电路设计与计算说明--------------------------------------------------------------3 2.4 原理图--------------------------------------------------------------------------------------4 2.4.1 总体原理图----------------------------------------------------------------------------4 2.4.2 PCB图--------------------------------------------------------------------------------5 2.4.3 EWB仿真调试------------------------------------------------------------------------5 2.5 元器件选择与验证器材-----------------------------------------------------------------5 2.5.1元器件选择------------------------------------------------------------------------------5 2.5.2 LM741管脚排列----------------------------------------------------------------------6 2.5.3 参数计算---------------------------------------------------------------------------------6 三制作与调试--------------------------------------------------------6 3.1 PCB板的制作-------------------------------------------------------------------------------6 3.2 电路的装调----------------------------------------------------------------------------------6 四调试结论与误差分析----------------------------------------------7 4.1调试结论-------------------------------------------------------------------------------------7 4.2 误差分析------------------------------------------------------------------------------------8 五设计心得-----------------------------------------------------------------8六参考文献-----------------------------------------------------------9三角波函数发生器电路设计摘要：本设计介绍了波形发生器的制作和设计过程,并根据输出波形特性研究该电路的可行性。

科技与创新┃Science and Technology&Innovation ·130·2019年第20期文章编号：2095－6835（2019）20－0130－02三角波信号发生器的设计马文英（银川能源学院，宁夏银川750105）摘要：本三角波发生器是基于DAC0832的信号发生器设计的，由DAC0832与51单片机结合，得到一款高精度频率的信号发生器，且幅度可程控。

选用了2个DAC0832芯片完成功能，其中一个用来产生波形，另外一个设计成程控放大器进行改变幅度，它的放大倍数通过DAC0832的数字端口来实现，根据设定的输出幅值，单片机只需要通过公式换算出给予的对应电平。

输出信号幅值档位通过液晶显示器显示，且幅值在1～5V范围内可调。

关键词：DAC0832；幅值；信号发生器；三角波中图分类号：TN741文献标识码：A DOI：10.15913/ki.kjycx.2019.20.0581研究的目的和意义目前，生产科技技术不断提高，电子技术也越来越先进。

电子技术和计算机技术随着时间的发展不停地进行新陈代谢，数字电路和模拟电路及其系统的设计方式也不断地提高、更新。

在我们的生活中、生产工业中、实验教学中、科学研究中、医学中等诸多的领域中都会运用到信号发生器。

伴随着电子技术的不断发展更新，信号发生也进行了更新换代，它的功耗越来越低，频率越来越精准，功能越来越强大，而且信号发生器的自动化程度越来越高。

这一系列变化说明信号发生器在逐步地趋近于智能化。

信号发生器这一电子仪器在我们的生活中比较常见，它可以是一个独立的信号源，也能作为网络分析的仪器。

2研究的概况及发展趋势中国和国外的研究现状、发展趋势以及应用的领域如下所述。

采用锁相环电路产生振荡来实现。

这种电路设计在调试的过程中难度不太大，同时对于电容和电阻这两类元器件的参数规格要求很高，此外，这两类元器件的实物稳定性和可靠性较低，使其精密度不够高，所以这是一种相对来说比较落后的设计方案，而采用大规模集成电路来设计可靠性高、可以产生的信号波形诸多，频率相对较高。
