电解电容器知识

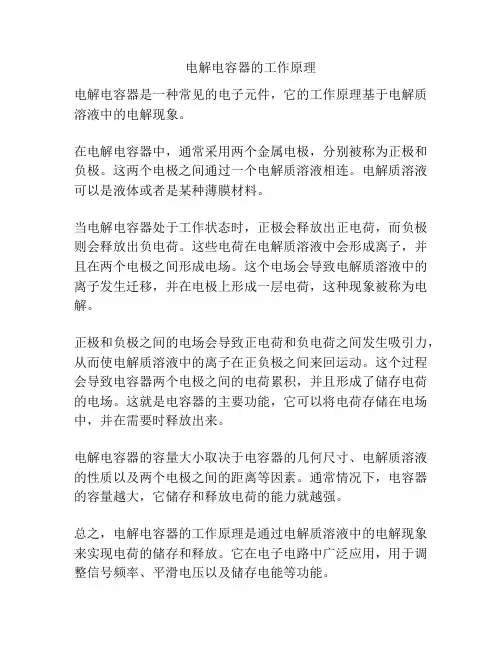

电解电容器的工作原理
电解电容器是一种常见的电子元件，它的工作原理基于电解质溶液中的电解现象。

在电解电容器中，通常采用两个金属电极，分别被称为正极和负极。

这两个电极之间通过一个电解质溶液相连。

电解质溶液可以是液体或者是某种薄膜材料。

当电解电容器处于工作状态时，正极会释放出正电荷，而负极则会释放出负电荷。

这些电荷在电解质溶液中会形成离子，并且在两个电极之间形成电场。

这个电场会导致电解质溶液中的离子发生迁移，并在电极上形成一层电荷，这种现象被称为电解。

正极和负极之间的电场会导致正电荷和负电荷之间发生吸引力，从而使电解质溶液中的离子在正负极之间来回运动。

这个过程会导致电容器两个电极之间的电荷累积，并且形成了储存电荷的电场。

这就是电容器的主要功能，它可以将电荷存储在电场中，并在需要时释放出来。

电解电容器的容量大小取决于电容器的几何尺寸、电解质溶液的性质以及两个电极之间的距离等因素。

通常情况下，电容器的容量越大，它储存和释放电荷的能力就越强。

总之，电解电容器的工作原理是通过电解质溶液中的电解现象来实现电荷的储存和释放。

它在电子电路中广泛应用，用于调整信号频率、平滑电压以及储存电能等功能。

短路或断路
短路或断路可能是由于制造缺陷或使用不当造成，应检查电容器是 否有损坏，必要时更换。
06
铝电解电容器的未来发展与趋势
新材料的应用
1 2
新型电极材料
采用高导电性、高稳定性、低成本的电极材料， 如碳纳米管、金属复合材料等，以提高电容器的 性能和稳定性。
新型电解质材料
研发新型电解质材料，如固态电解质，以提高电 容器的耐压、耐高温性能和稳定性。
为法拉（F）。
额定电压
铝电解电容器能够承受 的最大电压。
漏电流
当施加电压时，铝电解 电容器中流过的微小电
流。
损耗角正切值
表示铝电解电容器能量 损耗的参数，越小表示
损耗越小。
03
铝电解电容器的制造工艺
铝箔的制造
01
铝箔的制造是铝电解电容器制造 的第一步，通常采用轧制和退火 工艺，得到具有特定厚度和物理 性能的铝箔。
铝电解电容器基础知识培训资料
目录
• 铝电解电容器简介 • 铝电解电容器的工作原理 • 铝电解电容器的制造工艺 • 铝电解电容器的性能测试与评估 • 铝电解电容器的选用与使用注意事项 • 铝电解电容器的未来发展与趋势
01
铝电解电容器简介
定义与特性
定义
铝电解电容器是一种电子元件， 由铝制阳极和电解液组成，通常 与电解质一起封装在塑料或金属 外壳中。
结构
主要由阳极、电解质、绝缘材料和引 脚等部分组成，其中阳极是电容器的 主要部分，通常采用铝制箔片作为电 极材料。
02
铝电解电容器的工作原理
电容的基本原理
电容
由两个平行、相对的导电 板组成的装置，能够存储 电荷。
电容的单位
法拉（F），表示电容的大 小。

电解电容基础知识培训首先，在深入学习了解电解电容之前，我们必须给电容下个定义，这里我援引一位IT界资深硬件专业人士万鹏先生的一个定义：电容就是两块导体之间夹杂着一块绝缘体而构成的一种电子元器件。

从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，并且不考虑介质漏电和自放电效应，电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。

电容的产量占到全球电子元器件产量的40%以上。

基本上所有的电子产品，里面都有电容的存在。

电容是两块导体（阴极和阳极）夹杂着一块绝缘体（介质）构成的电子元器件。

因此，电容首先按照介质来分类。

根据介质的不同，可将电容分为三大类：无机介质电容、有机介质电容和电解电容。

这里，我们着重研究电解电容。

如果说电容是电子元器件中最重要和不可取代的元件的话，那么电解电容器又在整个电容产业中占据了半壁江山。

我国电解电容年产量 300亿只，且年平均增长率高达 30%，占全球电解电容产量的 1/3以上。

大家别小看电解电容，它其实是一个国家的工业能力和技术水平的反映。

世界上最先进的电解电容的设计和生产国是美国和日本，顶级的电解电容器的生产工艺要求非常高，别看我国电解电容产量这么高，可是各项核心技术都掌握在其它国家手里，我国也就能算来料加工的“世界工厂”而已，自主力量还很薄弱，并且生产的产品也都以低档的为主。

因此，对于电解电容的研究，具有十分重要的意义。

2. （电解）电容的作用：电容的用途非常多，主要有如下几种：1 隔直流：作用是阻止直流通过而让交流通过；2 退耦：为交流电路中某些并联的元件提供低阻抗通路，将不需要的交流信号去掉；3 耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路；4 温度补偿：针对其它元件对温度的适应性不够带来的影响进行补偿，改善电路的稳定性；5 计时：电容器与电阻器配合使用，确定电路的时间常数；6 调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机；7 滤波：电源电路中将交流电压滤成平滑的直流电压减小负载电路的纹波干扰；8 储能：储存电能，用于必须要的时候释放。

在生产中，一定要注意胶粒不要弄脏，不用 时要放好，袋口要封起来。
胶粒不良状况：压痕、短缺、压伤、割裂、 毛刺大、表面粗糙、孔歪、孔径未穿、孔内 有碎宵、混规、厚度不均、径
铝箔
铝箔是电解电容器最重要的材料之一，一般分为阳 极箔与阴极箔两大类，且阳、阴极箔均由原箔（即 素箔）加工而来。电蚀铝箔表面通常都无法均匀一 致。材料性质、制造工程等引起之波浪状皱纹、斑 点、细小白点经常出现，且又有白粉、黑粉等之附 着痕迹。此外铝箔端部因电蚀情况稍异也会出现中 央部之颜色。铝箔外观及电性参数检验，须注意以 下事项：
1.电蚀铝箔一般基于制程上之关系，两端部各10 mm 无法确定受到电蚀，使用时必须分开,对箔面连续出 现1mm以上的白点和黑斑要停用经QC试做确认比容 及其它电性参数是否合格可用!
2.折弯次数、钉接阻抗、氯离子、Tr升压时间、水 煮后电性参数及外观、（CAP VF Tr )
电解纸
按材质结构分: 高密度纤维（ W型） 中密度纤维；根据材料不同分B型C型 低密度纤维；根据纤维排列分S型，M型 M型以横向排列为主，S型以纵向排列为主。 除非注明否则其它型号均为纵横混合排列。
纸的厚度，紧度和纤维组织应均匀，纸面平整， 不应有明显的匀度不良透光；不许有硬质块折子， 孔洞，黄筋，皱纹和粗纤维束；不许存在灰尘， 油污等
纸卷端面应整齐，无波浪形以及其它机械损伤， 两个端面的松紧应一致，纸边无裂口，等
电解液
电解液按主溶剂体系分为
丁内酯(GBL)无水体系，主要用在贴片电解电容器(耐高温)
乙二醇有水体系
电解液理化参数有:电导度、火花电压、PH值
电导度的对应电压和系列约为:50us/cm 25v以下高频低 阻,25us/cm 35v以下, 14us/cm 100v以下 7us/cm 115v以下 3us/cm 250v以下 1us/cm 450v以下

电解电容知识电解电容是一种重要的电子元件，在电子电路中起着重要的作用。

本文将详细介绍电解电容的基本原理、结构、应用以及常见问题等内容。

一、基本原理电解电容是一种带有电解质的电容器，它的构造基本上由阳极、阴极和电解质组成。

当正向电压施加于阳极时，阴极上的电解质会发生电化学反应，形成绝缘膜。

这个绝缘膜起到了存储电荷的作用，使得电解电容能够在电路中起到存储和释放电能的作用。

电解电容的重要特点之一是极性，它们具有正向和负向电极的区别。

正极是阳极，由铝箔或铝铸件制成；负极是阴极，由铝箔和导电涂层构成。

这种极性使得电解电容在直流电路中有特殊的应用。

二、结构与类型电解电容一般由铝电解电容和钽电解电容两种类型。

以下将对它们的结构和特点进行介绍。

1. 铝电解电容：铝电解电容器的极板由铝箔制成，一般涂有氧化铝膜。

氧化铝膜是通过对阳极进行阳极氧化处理而得到的，它的薄膜绝缘性能很好，能够承受较高的电压。

铝电解电容器容量较大，成本较低，广泛应用于电子产品中。

2. 钽电解电容：钽电解电容器的极板由钽金属制成，与铝电解电容器相比，它的绝缘氧化膜更薄，但电容量更大。

钽电解电容器具有体积小、电容量大、工作稳定等特点，广泛应用于高端电子设备中，如通信设备、航天器等。

三、应用领域电解电容在电子电路中应用广泛，以下列举了几个常见的应用领域。

1. 电源滤波：在直流电源中，电解电容用于平滑电压波动，防止纹波对电路的干扰。

2. 信号耦合：在放大器电路中，电解电容用于传送信号的交流部分，将信号耦合到下一个级联放大器。

3. 延迟电路：电解电容的充放电特性使其成为延迟电路的重要组成部分，能够稳定地控制电路的时间常数。

4. 电解电容放电：电解电容器在断电或停电后能够持续释放储存在其中的电能，用于保护电路中的重要设备。

四、常见问题1. 电解电容极性：电解电容具有正极和负极之分，连接时应确保正确的电极连接，否则电容器可能会烧坏。

2. 电容值和电压额定值：在选用电解电容时，要根据电路的需求选择合适的电容值和电压额定值，以避免电容器过载或工作不稳定的问题。

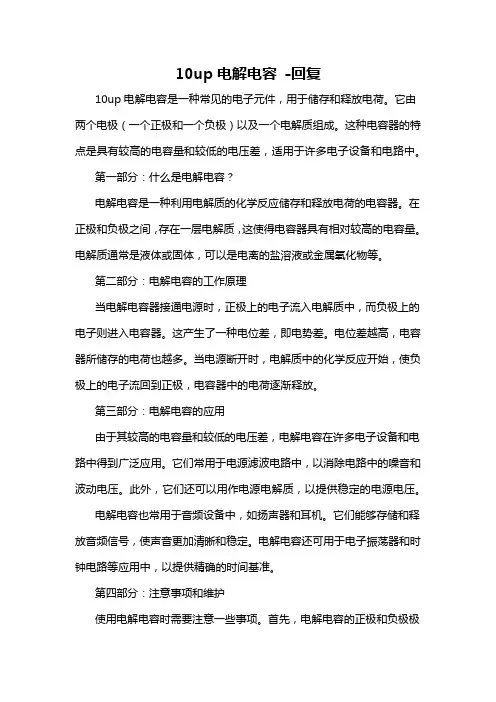

10up电解电容-回复10up电解电容是一种常见的电子元件，用于储存和释放电荷。

它由两个电极（一个正极和一个负极）以及一个电解质组成。

这种电容器的特点是具有较高的电容量和较低的电压差，适用于许多电子设备和电路中。

第一部分：什么是电解电容？电解电容是一种利用电解质的化学反应储存和释放电荷的电容器。

在正极和负极之间，存在一层电解质，这使得电容器具有相对较高的电容量。

电解质通常是液体或固体，可以是电离的盐溶液或金属氧化物等。

第二部分：电解电容的工作原理当电解电容器接通电源时，正极上的电子流入电解质中，而负极上的电子则进入电容器。

这产生了一种电位差，即电势差。

电位差越高，电容器所储存的电荷也越多。

当电源断开时，电解质中的化学反应开始，使负极上的电子流回到正极，电容器中的电荷逐渐释放。

第三部分：电解电容的应用由于其较高的电容量和较低的电压差，电解电容在许多电子设备和电路中得到广泛应用。

它们常用于电源滤波电路中，以消除电路中的噪音和波动电压。

此外，它们还可以用作电源电解质，以提供稳定的电源电压。

电解电容也常用于音频设备中，如扬声器和耳机。

它们能够存储和释放音频信号，使声音更加清晰和稳定。

电解电容还可用于电子振荡器和时钟电路等应用中，以提供精确的时间基准。

第四部分：注意事项和维护使用电解电容时需要注意一些事项。

首先，电解电容的正极和负极极性必须正确连接，否则可能会导致电容器损坏或性能下降。

其次，在操作和储存电解电容时，应避免极端的温度和湿度环境，以免影响其性能和寿命。

最后，在替换电解电容时，应选择合适的电容规格，以确保电容器的正常工作。

另外，电解电容还需要定期维护和更换。

它们通常有一个寿命，并随着时间的推移而损耗。

因此，定期检查和更换电解电容是保持设备性能稳定的重要步骤。

结论：总而言之，10up电解电容是一种常见的电子元件，用于储存和释放电荷。

它的工作原理在于利用电解质的化学反应，具有较高的电容量和较低的电压差。

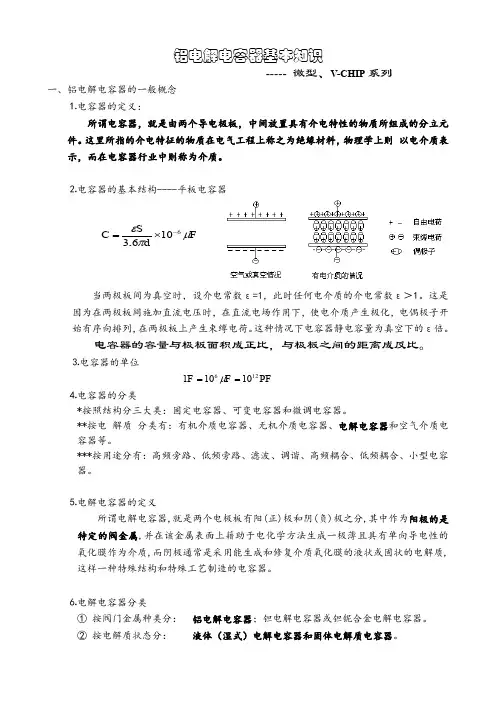

铝电解电容器基础一、电容器的原理只要在当作电极之相对两导体中间存在电气绝缘体，即可构成电容器。

原理图如图1所示1、电容量的定义及单位电容量定义：对某一特定的电容器，充电后的电荷量与充电电压成正比即Q/V=常数，我们就定义Q/V 为该电容器的电容量（C）即C=Q/V，它代表一个电容所能储存电荷的多少，也可以定义为电压每升高1V，极板两端电荷的增量。

若极板面积为S，电气绝缘体的厚度为d，相对介电常数为εr,真空介电常数为ε0，两极板间的介质电场强度为E，因为Q=ε0εr S×E, V=E×d，则该电容器的电容量C=Q/V=ε0εr S/d，也就是说电容量与相对面积和电气绝缘体介电常数成正比，与电气绝缘体的厚度成反比。

单位：电容量的国际单位为法拉（F），但实用上法拉这个单位太大，使用不方便，实际上经常使用uF 、mF、nF、pF等单位。

1uF=10-6F、1mF=10-3F、1nF=10-9F、1pF=10-12F2、电容器在线路中的特性及应用电容器有以下特性和应用：(1)通交流隔直流——旁路作用、滤波作用、耦合作用(2)通高频、阻低频——频率分离作用(3)电流的相位超前于电压——移相作用、功率因数改善、电机启动用(4)储能作用——闪光灯、点熔接、放电加工(5)电压不能突变——电器接点的防火花、尖脉冲吸收(6)RC时间常数——定时作用(7)电流非线性变化——S校正作用二、铝电解电容器的原理铝电解电容器的原理示意图如下：阳极箔为一个电极，其上氧化膜为电气绝缘体电解液为真正的阴极，同时起修补氧化膜作用(电解质包括电解液（electrolyte）、二氧化锰（MnO2）、有机半导体TCNQ、导体聚合物（PPy、PEDT）、凝胶电解质PEO等)电解纸起隔离阳极箔和阴极箔作用，同时贮存电解液阴极箔起引出电极作用。

三、铝电解电容器的结构和特点1、结构部件图引出条、铝导针：引出作用橡皮头、铝壳：密封作用，保护芯子盖板：引出固定作用套管：绝缘、美观、标识。

L X LO A
TO TX 10
其中： L0：最高使用温度的有效寿命（hrs） LX：使用温度时的推算寿命（hrs） T0：产品的最高使用温度（℃） TX: 使用温度（℃） A : 寿命延长率或称温度加速系数 这里,如果在最高使用温度以下,可以用温度加速系数 A≈2 ,用来计算,每 10℃温升就 有 2 倍的寿命延长率或称加速率,因此使用温度越低就越可以期待长的使用寿命。 例如：某铝电解电容器，其标称寿命为 105℃ 1000 小时，但实际使用环境温度不超 过 45℃，按上式可以推断出这只铝电解电容器实际寿命为：
Z r jL
一般讲 L 很小，所以 jωL 11 变化，当 C 值一定时
1 jC
1 将随着 C 值越大小而值在 j C 1 jC 值也成定值。所以决定 Z 值大小，关键是 r 值。式中的损
可以忽略不计,
耗电阻 r 是由三部分组成的：①氧化膜介质损耗的等效串联电阻 r 介；②代表工作电解 液的等效串联电阻 r 液；③代表金属电极、引出线、以及接触电阻等组成的 r 金即： r= r介 + r液 + r金 r 被称为等效串联电阻，英文缩写为 ESR（equivalent series resistance）故
)下的电压为目的用途，为调谐、振荡用。
特定频率 f (
⒌移相、调相用： 为了使单相马达旋转，为改善其转矩特性，必须使用移相电容器。另外，为了缩 小频率 f 的迟相电流，必须并联固定电容器为其调相。 ⒍降压用： 有必要在不引起发热损耗的情况下，降低电压或分割电压时必须用电容器。 ⒎积分用： 若计算机求微积分方程的解时，也必须使用构成积分常数的电容器。 ⒏记忆用： 若了解脉动电荷的积累时，必须使用漏电流极小的记忆电容器。 ⒐特效网络用： 和电阻或电感串、并联连接，而使用发生特有效果的网络中的电容器。

十、使用铝电解电容器注意事项
施加电压 1．电容器有极性，施加反向电压或交流电压后，会导致失火等致命不良。 2．在极性转换回路中请使用双极性电容，但这种情况不使用于交流电路。 3．直流电压上叠加交流成分时，峰值不要超过额定电压，否则会引起短 路失火等致命重大不良。 4．多只电容器并联时，应考虑导线电阻等。 5．多只电容器串联时使用同一规格的电容，请并联均压电阻，设计时要 考虑这时加在电容上的电压完全一样。 6．不能用于重复急剧充放电回路，熔接机器等充放电时，电容器请特别 设计。 即使非快速充放电，但电压变化大则会导致寿命特性恶化，要实际上 机认真确认或与海立联系。
1、一般整流电源的滤波；开关电源的高频输出滤波。 2、能量的贮存和转换；频繁的充放电。 3、讯号的旁路和耦合；电源排的退耦。 4、特殊用途，如定时电路中的作大时间常数元件的电解电容器、音频 分频电路中的电解电容器、单相电动机启动用的电解电容器、S形 较正用电解电容器、闪光灯用电解电容器。
六、铝电解电容器的组成
C[F]= ε ·ε·S/t
0
ε0:介质在真空状态下的介电常数(=8.85x10-12 F/M) 铝氧化膜的相对介电常数为7~8，要想获得更大的电容，可以通过增加 表面积S或者减少其厚度t来获得。在很多情况下，电容器的命名通常 是根据介质所使用的材料来决定的，例如：铝电解电容器、钽电容器 等。
一、铝电解电容器的基本概要
下表给出施加允许纹波电流时的中心最大温升（此数值通过温度修正 系数而修正）最大中心温度上升设定
环境温度 (℃) 40 每一温度中 心温度上升 设定(k) 60（55） 70 85 105 T0（℃） L0（小时） 保证使用寿命（小时） HCGH （250WV以 下） 31 22 12.5 5 2 107 4000 2000 HCGHA HCGHD 35 30 15 8.5 5 110 4000 2000 HCGF5A HCGF5D HCGF6A 31 19 12.5 5 90 4000 2000 FXA FXD FX2 35 25 8.5 93.5 8000 5000

电容器基础知识解析引言：电容器作为一种重要的电子元件，在各个领域起着重要的作用。

它的基础知识对于理解电路原理和应用具有重要意义。

本文将对电容器的基础知识进行解析，包括电容器的概念、分类、工作原理以及在电路中的应用等方面进行详细介绍。

一、电容器的概念和分类1.1 电容器的概念电容器是一种能够储存电荷的电子元件，由两个导体（通常为金属板）之间隔着一层绝缘介质构成。

当电压施加在电容器上时，正负电荷会在两个导体板之间积累，形成电场。

电场的强度与电容器的电容量有关，单位为法拉(F)。

1.2 电容器的分类根据电容器的结构和使用领域，电容器可以分为以下几类：（1）电解电容器：由两个金属板之间的电解质构成，具有较大的电容量和体积。

（2）陶瓷电容器：利用陶瓷介质隔离两个金属板，具有较小的体积和较高的工作频率。

（3）塑料电容器：利用塑料介质隔离，体积较小且具有较高的绝缘阻抗。

（4）超级电容器：利用电化学原理，具有较大的电容量和瞬时储能特性。

（5）变压器电容器：用于电力系统中，具有较高的电容量和耐高电压特性。

二、电容器的工作原理电容器的工作原理基于电场的产生和储存。

当电压施加在电容器上时，两个导体板之间的电场被激发出来，在导体板上积聚正、负电荷。

这种电荷的分布会造成电流的流动，直到电容器充电满或放电完毕。

当电容器充电或放电时，储存在电容器中的能量会相应地增加或减少。

三、电容器在电路中的应用3.1 直流电路中的电容器应用（1）滤波电容器：在直流电源电路中，使用滤波电容器去除直流电源中的纹波信号，使其更加稳定。

（2）耦合电容器：用于耦合两个不同的电路，传递信号。

（3）绕组电容器：在变压器等电感元件中加入电容器，能够增加电感元件的谐振频率和电力因数。

3.2 交流电路中的电容器应用（1）相位移电容器：在交流电路中，通过改变电容器的电路连接方式和数值，能够实现对电流或电压的相位移动，用于电路的调整和补偿。

（2）共模抑制电容器：用于抑制共模信号，减少电路中的干扰。

电解电容器是一种常见的电子元件，它能够在电路中储存电荷以及释放电荷。

而120uF 200V电解电容器是一种特定规格的电解电容器，本文将就这一规格的电解电容器进行详细介绍。

1. 电解电容器的基本原理电解电容器是利用电极上的氧化物膜作为介质而形成的。

电解电容器的基本结构由正极（阳极）、负极（阴极）和电解液组成。

在电解电容器中，正极和负极之间的电介质是一层很薄的氧化膜。

当电解电容器工作时，电介质就会在正负极板之间蓄积电荷。

2. 120uF 200V电解电容器的规格120uF 200V电解电容器是指其具有的电容量为120微法（uF），工作电压为200伏特（V）。

电容量是电解电容器的一个重要指标，它反映了电解电容器可以储存的电荷量。

而工作电压则代表了电解电容器可以承受的最大电压。

3. 120uF 200V电解电容器的应用领域适用于大电流、高频率漏电流小、交流电容器变更多的直流电源滤波电路。

主要用于大功率电旋变频驱动器、直流和逆变电源、脉冲系统等电源滤波。

4. 120uF 200V电解电容器的特点120uF 200V电解电容器具有体积小、重量轻、耐腐蚀性强、电容大、电压高等特点。

由于它的工作电压较高，因此可以在高压环境下工作，稳定性较强。

5. 注意事项在使用120uF 200V电解电容器时，需要注意其极性。

电解电容器的两极具有区别，一般正极接电源负极接地。

若连接错误将会导致电解电容器损坏。

6. 结语120uF 200V电解电容器作为一种特定规格的电解电容器，在电子电路中起着重要的作用。

它具有电容大、电压高、耐腐蚀性强的特点，适用于各种大功率电旋变频驱动器、直流和逆变电源、脉冲系统等电源滤波。

在使用时需要注意其极性，正确连接以避免损坏。

7. 120uF 200V电解电容器的使用场景120uF 200V电解电容器可以在各种电子设备中找到用途。

它们常用于电源电路中，用于过滤电源中的噪声和波动，确保设备获得稳定的电压和电流。

1）电容的型号命名 各国电容器的型号命名很不统一，国产电容器的命名由四部分组成： 第一部分：用字母表示名称，电容器为C。 第二部分：用字母表示材料。第三部分：用数字表示分类。 第四部分：用数字表示序号。
电容的种类很多，为了区别开来，常用几个拉丁字母来表示电容的类别。第一个字母C表示电 容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。上图是小型纸介电容，下图是 立式矩开密封纸介电容。表1列出电容的类别和符号。表2是常用电容的几项特性. 顺序 类别 名称 简称 称号
>1000~10000
可变电容 最小>7pF 最大<1100pF 100以上 低频，高频
>500
2） 电容的标志方法： （1） 直标法：用字母和数字把型号、规格直接标在外壳上。 （2） 文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位： P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10pF 的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。 （3） 色标法：和电阻的表示方法相同，单位一般为pF。小型电解电容器的耐压也有用色标法的， 位置靠近正极引出线的根部，所表示的意义如下表所示：
3. 额定电压（ U R ）。在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上 的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。电容器应用在高电压场和时，必须注 意电晕的影响。电晕是由于在介质 / 电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄 生信号外，还会导致电容器介质击穿。在交流或脉动条件下，电晕特别容易发生。对于所有的电容 器，在使用中应保证直流电压与交流峰值电压之和不得超过电容器的额定电压。

《电容器》知识清单一、电容器的定义和基本原理电容器是一种能够储存电荷的电子元件。

它由两个导体板（通常称为极板）中间夹着一层绝缘介质（如云母、陶瓷、塑料薄膜等）组成。

当电容器的两个极板接上电源时，在电场的作用下，电子会从电源的正极移动到一个极板上，使这个极板带负电；同时，电源的负极会把电子夺走，使另一个极板带正电。

这样，电容器的两个极板就分别积累了等量的正负电荷，从而储存了电能。

二、电容器的常见类型1、电解电容器电解电容器是一种有极性的电容器，它的容量通常较大，但工作电压相对较低。

由于其内部电解液的存在，电解电容器在使用时需要注意正负极的连接，否则会损坏电容器。

2、陶瓷电容器陶瓷电容器的体积小、稳定性好、高频特性优良，常用于高频电路和对稳定性要求较高的场合。

3、薄膜电容器薄膜电容器具有良好的绝缘性能和低损耗，常用于大功率、大电流的电路中。

4、超级电容器超级电容器的容量比普通电容器大很多，可以快速充放电，但其工作电压一般较低。

三、电容器的主要参数1、电容值电容值是电容器储存电荷能力的度量，单位是法拉（F）。

常见的电容值有微法（μF）、纳法（nF）和皮法（pF）。

2、工作电压工作电压是指电容器能够正常工作时所承受的最大电压，超过这个电压，电容器可能会被击穿损坏。

3、损耗角正切损耗角正切表示电容器在工作过程中能量的损耗程度，损耗越小，电容器的性能越好。

4、绝缘电阻绝缘电阻反映了电容器两极板之间绝缘介质的绝缘性能，绝缘电阻越大越好。

四、电容器的充电和放电1、充电过程当电容器接上电源时，开始充电。

充电电流逐渐减小，直到电容器两端的电压等于电源电压，充电结束。

2、放电过程当电容器与负载连接时，开始放电。

放电电流逐渐减小，直到电容器储存的电荷全部释放，放电结束。

五、电容器在电路中的作用1、滤波在直流电源电路中，电容器可以滤除电源中的交流成分，使输出的直流电压更加平稳。

2、耦合在交流信号电路中，电容器可以将前级电路的交流信号传递到后级电路，同时阻止直流成分通过。

第2页共9页
关于铝电解电容器的概述
• 电容器是使用最广，用量最大，又是不可取代的无源电子元件，其产量约占电子元件 的40％，而铝电解电容器又占三大类电容器（电解电容器、陶瓷电容器、有机薄膜电 容器）产量的56.8％。电解电容器是十年来我国发展速度最快的元件之一，目前，国 内电解电容器生产总量已近250亿只，平均年增长速度高达28%，占全球电解电容器 产量的三分之一。铝电解电容器发展过程，也来自集成电路、整机电路的改进和在高 压、高频、长寿命、小容量应用领域中的其它电容器（如多层独石陶瓷电容器、金属 化薄膜电容、钽电解电容器等）的相互渗透。为此，铝电解电容器自身也在不断的改 进、完善、创新。尤其随着科学技术的发展，人们需求的提高，环境的改善，新型整 机的诞生，对中高压大容量的铝电解电容器的应用领域在不断的拓宽，需求量越来越 大。它不仅不会萎缩，而具有更强的生命力和更广阔的发展空间，它必将会有更快的 增长速度。但近年来的发展重点有所转变。
3、铝电解电容器定义：以高纯铝为阳极，以其上的氧化膜为介质，以电解液为阴极，并以另一高纯铝为
阴极引出的电子元件。
4、阀金属定义：( 根据金属材料的特征，能够在电解液中产生阳极氧化膜而生成一层致密的绝缘性能良
好的金属氧化簿膜的作用。) 是指像铝、钽、铌和钛等之类的金属，因为其生成的金属 氧化物Al2O3、Ta2O5、Nb2O5和TiO2，它们都具有单向导电性。
J.套管和绝缘垫片： 起绝缘作用同时使外观美观整洁。
9、铝电解电容器的性能特点：
A、比容高；
B、具有自愈能力；
B.阳极箔：
起阴极引出作用，为腐蚀箔；阴极箔≥97%
C.电解液：
为实际阴极，起修补氧化膜作用；
D.电解纸：
贮存电解液，起隔绝阴、阳极箔作用，且增加内压；

壳号
1 2 3 4
允许功率损耗 参考外形尺寸
直径×高 （mm） 3.2×8
5×12
6×14
8×14
功率损耗 （W）
0.09 0.10 0.125 0.18
温度降额系数
温度 （℃）
25 85 125
降额系数
1 0.9 0.4
非固体电解质钽电容器的最大纹波电流有效值
壳号
参考外形尺寸
最大纹波电流值
4
直径×高（mm）
第一章 钽电解电容器的基本知识
一、 电解电容器的基本知识 1. 概念
电容器是由两极板中间夹绝缘介质层组成。绝缘层是陶瓷的我们称为陶瓷电 容器，绝缘层是纸的称为纸介电容器，而绝缘介质层是由作为极板的金属，经电 化学反应生成的金属氧化物组成的，这种电容器我们称为电解电容器，这种金属 氧化物具有单向导电性，因此电解电容器具有极性。当这种金属是钽时，我们叫 钽电解电容器，这种金属是铝时，我们称为铝电解电容器。钽这种金属作为电解 电容器的阳极，钽金属氧化物作为绝缘介质层，当引出阴极为液体、凝胶、糊状 的称为非固体电解电质钽容器，引出阴极为固体的叫固体电解质钽电容器。由电 解电容器的结构，我们可以推断其以下性能特点。 2. 电解电容器的性能特点 1) 单位体积内所具有的电容量特别大，当要求几十微法以上的电容量时，只有从 电解电容器方面去考虑，广泛应用在电源滤波，交流旁路、储能等、直流电源 系统的退耦以及耦合等用途上。 2) 具有单向导电性，即所谓有极性。因此不能使用在纯交流电路中。非固体钽电 解电容器不能承受反向电压；而固体钽电解电容器能承受的反向电压最大不超 过 1V。如果电容器长期使用在有反向电压的电路中，请选用双极性电解电容器， 而双极性电解电容器仅仅改变了电容器的结构，并没改变氧化膜的单向导电性， 因此也只能在极性变换而频率不太高的直流或脉动电路中使用。 3) 工作电压受到限制。非固体钽电解电容器的额定工作电压一般为 125V，最高不

电解电容基础知识1，标称参数就是电容器外壳上所列出的数值。

*静电容量，用UF表示。

就不多说了。

*工作电压(working voltage)简称WV，应为标称安全值，也就是说应用电路中，不得超过此标称电压。

*温度常见的大多为85度、105度。

高温条件下（例如纯甲类功放）要优选105度标称的。

一般情况下优选高温度系数的对于改善其他参数性能也有积极的帮助。

2 ，散逸因数dissipation factor(DF)有时DF值也用损失角tan表示。

DF值是高还是低，与温度、容量、电压、频率……都有关系；当容量相同时，耐压愈高的DF值就愈低。

频率愈高DF值愈高，温度愈高DF值也愈高。

DF 值一般不标注在电容器上或规格介绍上面。

在DIY选取电容时，可优先考虑选取更高耐压的，比如工作电压为45V时，选用50V的就不很合理。

尽管使用50V的从承受电压正常工作方面并无不妥，但从DF值方面考虑就欠缺一些。

使用63V或71V耐压的会有更好的表现的。

当然再高了性价比上就不合算了。

3 ，等效串联电阻ESRESR的高低，与电容器的容量、电压、频率及温度…都有关，ESR要求越低越好。

当额定电压固定时，容量愈大ESR愈低。

当容量固定时，选用高额定电压的品种可以降低ESR。

低频时ESR高，高频时ESR低，高温也会使ESR上升。

等效串联电阻ESR 很多品牌可以从规格说明书上查到。

4，漏电流一看就明白，就是漏电！铝电解电容都存在漏电的情况，这是物理结构所决定的。

不用说，漏电流当然是越小越好。

电容器容量愈高，漏电流就愈大；降低工作电压可降低漏电流。

反过来选用更高耐压的品种也会有助于减小漏电流。

结合上面的两个参数，相同条件下优先选取高耐压品种的确是一个简便可行的好方法；降低内阻、降低漏电流、降低损失角、增加寿命。

真是好处多多，唯价格上会高一些。

有个说法，既电解电容工作在远低于额定工作电压时，由于不能得到有效的足以维持电极跟电解液之间的退极化作用，会导致电解电容的极化而降低涟波电流，增大ESR，从而提早老化。

什么是电容,电容的用途引用万鹏原话:电容就是两块导体中间夹着一块绝缘体构成的电子元件，就像三明治一样。

电容是电子设备中最基础也是最重要的元件之一。

电容的产量占全球电子元器件产品（其它的还有电阻、电感等）中的40%以上。

基本上所有的电子设备，小到闪盘、数码相机，大到航天飞机、火箭中都可以见到它的身影。

作为一种最基本的电子元器件，电容对于电子设备来说就象食品对于人一样不可缺少。

小小一颗电容却是一个国家工业技术能力的完全体现，尤其是高档电容所代表的是本国精密加工、化工、、材料、基础研究的水平（美国、日本是世界上电容设计研究能力最高的两个国家）大家千万别小看它，其高档产品的设计制造要求甚至不亚于CPU。

同样是这棵不起眼的电容，上到神五，下到U盘，可以说有电源的地方就有它。

用途:1．隔直流：作用是阻止直流通过而让交流通过。

2．旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。

3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。

5．温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。

6．计时：电容器与电阻器配合使用，确定电路的时间常数。

7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。

8．整流：在预定的时间开或者关半闭导体开关元件。

9．储能：储存电能，用于必须要的时候释放。

例如相机闪光灯，加热设备等等。

（如今某些电容的储能水平已经接近锂电池的水准，一个电容储存的电能可以供一个手机使用一天。

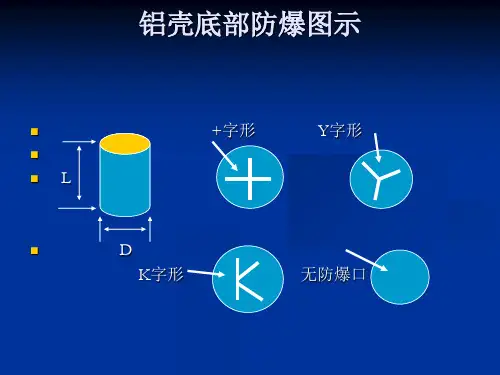

电容分类:无机介质电容有机介质电容双电层电容电解电容这里只介绍电解电容日系传统电解液电容分类(等级分类可能有些不对)品牌：Nichicon (尼康) NCC(日本化工) Rubycon(红宝石) SANYO(三洋) Matsushita(松下) 等级型号: HE KY YXF,YXG MV-AX,MV-CX FC (P2,P3,K6时代等级)HD,HV KZE ZL,ZLH MV-WX FM (P3,K7时代等级)HM,HC KZG MBZ MV-WG FJ (K7,P4,K8,P4+ 时代高级电容)HN KZJ MCZ (更高一级的电容,市面上极少见到)HZ KZV (电解电容之王.)特征: 防暴纹是“十”字"奔驰"防暴纹防暴纹为英文字母“K”字型防暴纹是奇怪的T 字防爆纹别看见“十”字就叫侧面注有“Rubycon”字样看下图与M 的标记台系里“十”字很多侧面盾形标志这些传统电容在主板上大量采用(又是万鹏原话)主板产品因为面积大,可以用稳压电源，这样开关频率相对较低，所以没必要太好的电容，而显卡因为面积小，对电容要求就高。
