应用全电流监测氧化锌避雷器运行状态

氧化锌避雷器的工作原理氧化锌避雷器是一种常见的用于保护电力设备和电力系统的重要装置。

它能够有效地保护电力系统中的设备免受雷电冲击和过电压的损害。

本文将详细介绍氧化锌避雷器的工作原理，包括其结构、工作过程以及应用场景。

一、结构氧化锌避雷器由氧化锌片、绝缘材料、金属外壳和引线组成。

其中，氧化锌片是避雷器的核心部分，它由数百个氧化锌颗粒组成。

绝缘材料用于保护氧化锌片，防止其与金属外壳接触。

金属外壳则起到支撑和导电的作用，引线用于将避雷器与电力系统连接。

二、工作过程当电力系统中出现雷电冲击或过电压时，氧化锌避雷器会迅速启动并吸收这些过电压。

其工作过程可分为以下几个阶段：1. 静止状态：在正常情况下，氧化锌避雷器处于静止状态，不吸收电流。

2. 触发状态：当电力系统中出现过电压时，氧化锌避雷器会迅速进入触发状态。

这是由于过电压使氧化锌片表面电压升高，当电压超过一定阈值时，氧化锌避雷器将启动。

3. 导通状态：一旦氧化锌避雷器启动，氧化锌片会形成一条导电通路，将过电压引导到地线上。

这样，过电压就不会对电力设备和电力系统造成损害。

4. 恢复状态：当过电压消失或降低到安全范围时，氧化锌避雷器会自动恢复到静止状态，等待下一次过电压的到来。

三、应用场景氧化锌避雷器广泛应用于各种电力系统中，包括输电线路、变电站、发电厂等。

其主要作用是保护电力设备免受雷电冲击和过电压的损害，确保电力系统的正常运行。

氧化锌避雷器在电力系统中的应用有以下几个方面的优势：1. 高效保护：氧化锌避雷器能够迅速吸收过电压，保护电力设备免受损害。

它具有高能量吸收能力和快速响应的特点。

2. 可靠性强：氧化锌避雷器采用可靠的材料和结构设计，具有较长的使用寿命和稳定的性能。

它能够在恶劣的环境条件下正常工作。

3. 维护方便：氧化锌避雷器无需定期维护，只需要定期检查和测试，确保其正常运行。

4. 成本低廉：相比其他类型的避雷器，氧化锌避雷器具有较低的成本。

它是一种经济实用的电力设备保护装置。

氧化锌避雷器测试方法氧化锌避雷器是一种常用的电力设备，用于保护电力设备和输电线路免受雷电过电压的引起的损坏。

为了确保氧化锌避雷器的正常运行和可靠性，需要对其进行测试。

本文将介绍氧化锌避雷器的测试方法。

首先，氧化锌避雷器的外观检查是测试的第一步。

检查外观是否完好无损，是否有裂纹、变形和表面污垢等。

同时，检查避雷器的接地装置是否良好连接，并检查连接线路和接地电阻。

第二步是测试氧化锌避雷器的电气性能。

首先，进行绝缘电阻测量。

利用万用表或绝缘电阻测试仪测量绝缘电阻，以确保绝缘性能符合要求。

测量时，应将锌氧化物表面清洁干燥，接线牢固。

绝缘电阻值应在规定范围内。

接下来，进行过电压动特性测试。

在测试过程中，需要模拟不同的过电压情况，如雷电冲击过电压、交流系统操作过电压等。

测试前需确保避雷器已接地，并连接好测试设备。

测试时，记录每次测试时的电压和电流，并根据测试结果评估避雷器的动态响应能力。

此外，还需进行放电电流测量。

在测试过程中，通过加压放电，测量避雷器的放电电流和电压。

测量方法通常有油浸法和气浸法两种。

测试时，应根据相关标准和规范进行操作，并记录测试结果。

最后，还需进行稳态放电电流测量。

稳态放电电流是指在额定工作电压下，避雷器的电流泄露情况。

测试时，避雷器需要保持在额定电压长时间工作，并测量稳态放电电流。

综上所述，氧化锌避雷器测试方法包括外观检查、绝缘电阻测量、过电压动特性测试、放电电流测量和稳态放电电流测量。

这些测试方法可以确保氧化锌避雷器的性能符合要求，并保障其正常运行和可靠性。

在测试过程中，需要严格按照相关标准和规范进行操作，并合理记录测试结果。

氧化锌避雷器监测说明书一、概述系统通过安装每组氧化锌避雷器接地线上的泄漏电流和冲击大电流传感器，对氧化锌避雷器的工频泄漏电流、雷击动作电流峰值进行采样。

通过分布式安装的监测单元对信号进行采集、处理、转换为数字信号。

由无线通信网络或CAM总线组网后连接至站内的保护小室（主控室）的网关或服务器上。

网关完成数据保存及数据远传，工作站或远方服务器完成数据分析、处理及打印。

氧化锌在线监测系统由氧化锌在线监测装置、系统网关服务器及系统后台服务器组成。

系统采用数字化总线技术，杜绝被测信号的长远距离传输及地电位的影响。

信号取样采用穿芯结构的零磁通设计技术，快速采集大动态范围的电流信号，电流采样信号由硬件自动控制，能真实有效地反映氧化锌避雷器正常运行时的阻性基波电流及1、3、5、7、9次谐波电流，并在软件上采用数字信号处理技术及分析系统，可有效地滤除干扰，使采集信号不受环境温度及电磁干扰的影响。

系统与被监测氧化锌避雷器的一次回路无直接电气连接，不影响安全运行，结构简单，便于施工和维护。

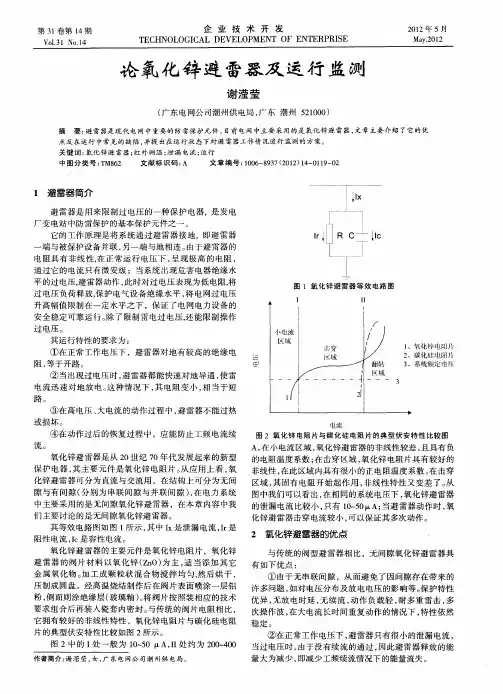

金属氧化锌避雷器是容性设备中非常重要的一种设备，它保证电力系统及用电设备免受雷电和操作过电压危害，对电力系统的安全运行起着重要的作用。

在电网运行电压的作用下，其本体要流通电流，电流中的有功分量将使氧化锌阀片发热，继而引起伏安特性的变化，长期作用的结果将导致氧化锌阀片老化，一旦系统中有过电压产生，将会使氧化锌产生热崩溃，甚至使氧化锌爆炸，从而使氧化锌失去保护作用。

二、主要特点◆实时监控氧化锌避雷器泄漏全电流。

◆实时监控氧化锌避雷器泄漏阻性电流。

◆实时记录发生雷击的次数和峰值的大小，以便于查找原因时能作为依据。

◆氧化锌避雷器在线监测单元实时监测氧化锌避雷器的雷击电流峰值及雷击次数的数据，并不断向后台监测和诊断系统发送实时数据，通过后台的数据处理和诊断计算，做到避雷器运行工况的实时监测，实现远程监测的目的。

◆既可作为设备绝缘在线监测系统的一部分，也可单独安装使用，独立组成避雷器的在线监测系统。

金属氧化锌避雷器全电流测试方法及数据分析0引言金属氧化锌避雷器是保证变电设备安全平稳运行的重要保护设备之一，它在运行中发生受潮、老化以及受热冲击破坏后发生故障从而导致严重事故，影响铁路安全供电。

通过对运行避雷器全电流及阻性电流的在线监测的数据分析，可以有效发现避雷器内部缺陷，大大提高避雷器的运行可靠性，及检修试验人员的工作效率。

一、避雷器全电流测试应用情况避雷器带电测试可以不停电测试，通过对数据的分析判断，了解氧化锌避雷器的运行状况，是对氧化锌避雷器有效的一种检测手段，且《检规》第九十四条、一百一十九条，分别鼓励和明确，避雷器进行全电流及阻性电流合格后，可不再进行绝缘、直流泄漏等项目。

二、全电流测试方法（一）试验接线避雷器带电测试时测量方法较多，特别是电压的采集，为保证试验数据的准确性，我段采用常规的3PT或单PT模式进行，参考电压信号线一端插入参考电压插座，另一端接被测相PT二次端子箱输出端。

电流信号线连接至被测避雷器放电计数器上端。

（二）试验步骤1.开工准备：（1）根据工作计划安排，提前办理第三种工作票手续，并在作业前检查确认安全劳保及试验仪器等用品。

（2）在工作领导人交待作业任务、安全注意事项，并分别在工作票签字。

2.电源检查：（1）试验电源应带有漏电保护器。

（2）试验电源线不应小于2.5mm2.（3）检修电源箱接取。

（4）电源必须有试验人员接取，其他人不应随时操作。

（5）确认电源电压等级。

3.分工调查：（1）根据试验性质，明确具体试验项目和分工。

（2）了解被试设备运行情况和历史试验数据，出厂试验数据。

4.开始作业：（1）检测前正确安装仪器各配件。

（2）开始检测前应自检仪器工作是否完好后再进行检测。

（3）启动设备，进行必要的软件设置。

5.收工结束：（1）拆除试验临时电源接线。

（2）检查被试设备上有无遗留工器具和试验线。

（3）清点工具，清理试验现场，拆除试验临时安全围栏。

（4）向运行人员报告被试设备试验结果。

氧化锌避雷器的工作原理氧化锌避雷器是一种常见的用于保护电力系统设备免受雷电侵害的装置。

它的工作原理基于氧化锌材料的特性和电力系统的工作原理。

1. 氧化锌材料的特性氧化锌是一种半导体材料，具有非线性电阻特性。

在正常工作情况下，氧化锌的电阻较大，惟独在电压超过其击穿电压时，才会发生电流突破，使其电阻急剧减小。

2. 电力系统的工作原理电力系统通常由输电路线、变电站和终端设备组成。

当雷电击中输电路线或者附近地面时，会产生大量的雷电过电压，可能对设备造成损坏。

为了保护设备，需要将这些过电压引入地。

3. 氧化锌避雷器的工作原理氧化锌避雷器通常安装在电力系统的终端设备上。

当雷电过电压作用于避雷器时，避雷器内部的氧化锌材料会发生非线性电阻特性的变化。

当电压超过氧化锌的击穿电压时，氧化锌材料会形成一条低阻抗通路，将过电压引入地。

具体来说，氧化锌避雷器通常由氧化锌片和电极组成。

当电力系统正常工作时，氧化锌片的电阻较大，几乎没有电流通过。

但当雷电过电压作用于避雷器时，氧化锌片的电阻迅速减小，形成一条低阻抗通路，将过电压引入地。

这样，避雷器就起到了保护终端设备的作用。

4. 避雷器的工作状态氧化锌避雷器通常有两种工作状态：正常工作状态和故障状态。

- 正常工作状态：在正常工作情况下，氧化锌避雷器的电阻较大，几乎没有电流通过。

它能有效地将雷电过电压引入地，保护终端设备。

- 故障状态：当氧化锌避雷器长期受到雷电过电压的冲击或者因其他原因导致失效时，避雷器可能无法正常工作。

此时，氧化锌避雷器的电阻急剧减小，无法将过电压引入地，可能会对终端设备造成损坏。

因此，定期检测和维护氧化锌避雷器的工作状态非常重要，以确保其正常工作并及时更换故障的避雷器。

总结：氧化锌避雷器的工作原理基于氧化锌材料的非线性电阻特性和电力系统的工作原理。

当雷电过电压作用于避雷器时，氧化锌材料的电阻急剧减小，将过电压引入地，保护终端设备。

定期检测和维护避雷器的工作状态对于保护电力系统设备免受雷电侵害至关重要。

氧化锌避雷器测试仪使用操作规程一、前言氧化锌避雷器是一种常用的保护电力设备的装置，而避雷器测试仪是对该装置进行测试的必要设备之一。

本文主要介绍氧化锌避雷器测试仪的使用操作规程，以保障设备的正确测试和使用。

二、测试仪介绍氧化锌避雷器测试仪是对氧化锌避雷器进行测试的专用仪器。

该测试仪能够测量小信号电流、大信号电流和阈值电压等数据，以确定氧化锌避雷器的性能是否正常。

该测试仪使用的是交流供电，具有超载保护等多种功能。

三、测试前准备1.检查氧化锌避雷器测试仪是否正常运行，检测需要使用的电缆和夹具是否齐全。

2.对测试仪进行上电试运行，确保设备能够正常启动和运行。

3.准备好需要测试的氧化锌避雷器，并检查其外观和连接是否正常。

四、测试步骤1.将测试仪与氧化锌避雷器相连，确保连接牢固、稳定。

2.打开测试仪的电源开关，等待设备进入正常工作状态。

3.按照测试仪的操作说明，逐步进行测试步骤，包括小信号电流、大信号电流和阈值电压等数据的测试。

测试把手必须旋紧在电流插头上，以确保安全。

4.测试数据的准确性和合格性需要经过认真检查和记录。

5.测试完成后，关闭测试仪的电源开关，清理测试现场和设备，并保持设备的干燥和良好的通风。

五、使用注意事项1.使用前需要检查测试仪是否正常运行，以免设备故障导致损失。

2.测试时需要保证测试连接稳定牢固，操作时需要小心谨慎，避免漏电或其他安全风险。

3.测试数据需要认真记录并及时整理，以便后续分析和使用。

4.测试仪需要定期进行检查和维护，以保障设备的正常使用。

5.在测试过程中，如遇到异常状况需要及时停止测试，检查设备并作出相应处理。

如果需要与设备厂家联系，应及时联系，并按照他们的指导进行操作。

六、结语本文主要介绍了氧化锌避雷器测试仪的使用操作规程，以保障设备的正确测试和使用。

测试仪的使用需要严格按照操作规程来进行，以确保测试数据的准确性和氧化锌避雷器的正确使用。

同时，需要对测试仪进行定期检查和维护，以保障设备的正常使用。

输变电系统氧化锌避雷器在线监测系统分析1. 引言1.1 研究背景输变电系统是电力系统中的重要组成部分，其稳定运行对整个电网的安全运行起着至关重要的作用。

在输变电系统中，氧化锌避雷器是一种常见的防雷装置，可以有效地保护设备免受雷击的危害。

由于输变电系统的复杂性和避雷器长期运行中的老化问题，避雷器的性能会逐渐下降，导致其防雷能力降低。

对氧化锌避雷器在线监测系统的研究变得尤为重要。

目前，随着智能化技术的发展，在线监测系统在输变电系统中得到越来越广泛的应用。

通过实时监测避雷器的工作状态和性能参数，可以及时发现故障和异常情况，提高避雷器的可靠性和安全性。

开展对输变电系统氧化锌避雷器在线监测系统的研究，对于提高输变电系统的运行稳定性和安全性具有重要意义。

1.2 研究意义输变电系统氧化锌避雷器在线监测系统的研究意义主要体现在以下几个方面：随着电力系统的不断发展和扩张，输变电系统的运行安全性越来越受到重视。

而避雷器作为输变电系统中的重要设备，其状态的实时监测对于保障电力系统的安全稳定运行具有重要意义。

研究和开发输变电系统氧化锌避雷器在线监测系统，可以有效提高输变电系统的安全性和可靠性。

传统的避雷器状态监测主要依靠人工巡视和周期性检测，存在监测不及时、不准确等问题。

而基于物联网和传感器技术的在线监测系统能够实现对避雷器状态的实时监测和数据采集，提高监测的准确性和可靠性。

研究输变电系统氧化锌避雷器在线监测系统，可以有效提高监测效率和准确性，降低运维成本。

随着智能电网和数字化转型的推进，输变电系统的运行管理需求日益增加。

而在线监测系统不仅可以提供实时监测数据，还可以实现数据的远程传输和智能分析，为电力系统的运行管理和决策提供重要的支持。

研究输变电系统氧化锌避雷器在线监测系统，对于推进电力系统的智能化和数字化具有重要意义。

1.3 研究目的本研究旨在探究输变电系统氧化锌避雷器在线监测系统的设计及应用，以提高电力系统的安全可靠性和稳定性。

氧化锌避雷器测试仪使用操作规程氧化锌避雷器是一种常见的电力设备，常用于电力系统的避雷保护中。

为了保证氧化锌避雷器的正常运行，进行定期的测试是非常重要的。

下面是关于氧化锌避雷器测试仪的使用操作规程，让我们一起来了解吧。

一、氧化锌避雷器测试仪的外观及组成部分氧化锌避雷器测试仪通常由测试仪主机、测试仪软件、测试夹具、电源线等部分组成。

主机通常是一个小巧的仪器设备，具有触摸屏、控制钮等操作界面。

测试夹具是连接避雷器和测试仪主机的设备。

二、氧化锌避雷器测试仪的准备工作1. 确保测试仪主机及夹具的安装处于稳定状态，避免因不稳定导致测试不准确；2. 将测试仪主机连接电源线，并将电源线插入电源插座，打开电源开关；3. 检查测试仪主机是否处于正常工作状态，确认显示屏是否正常亮起。

三、氧化锌避雷器测试仪的操作步骤1. 将待测的氧化锌避雷器与测试夹具连接，并确保连接紧固；2. 打开测试仪主机，在触摸屏上选择测试模式，并进入测试界面；3. 在测试界面中，选择要执行的测试操作，如击穿电压测试、放电电压测试等；4. 根据测试仪的要求，输入测试参数，比如击穿电压设定值、放电电压设定值等；5. 点击开始测试按钮，测试仪将自动对氧化锌避雷器进行测试；6. 在测试过程中，观察测试仪的显示屏，注意检查避雷器的测试状态；7. 测试完成后，测试仪将显示测试结果，并可以将结果打印或保存。

四、氧化锌避雷器测试仪的注意事项1. 在进行测试之前，确认氧化锌避雷器已经断开电源，并处于安全状态；2. 在测试过程中，严禁触摸测试仪的内部零部件，避免发生触电等事故；3. 使用测试仪时，应严格按照操作规程进行操作，避免误操作导致设备故障；4. 在测试过程中，避免避雷器与其他金属物体接触，以免发生短路等危险；5. 定期对测试仪进行维护和检修，确保设备正常工作；6. 如发现测试仪出现异常情况，应及时停止使用，并联系维修人员进行维修。

五、氧化锌避雷器测试仪的维护和保养1. 定期对测试仪进行外观清洁，避免灰尘等污物进入设备；2. 定期对测试仪进行内部维护，如清理灰尘、检查连接线等；3. 定期校准测试仪的测试准确度，确保测试结果的可靠性；4. 对于长时间不使用的测试仪，应存放在干燥、通风的地方，避免受潮或损坏；5. 在使用测试仪时，应遵守相关安全操作规程，确保人员和设备的安全。

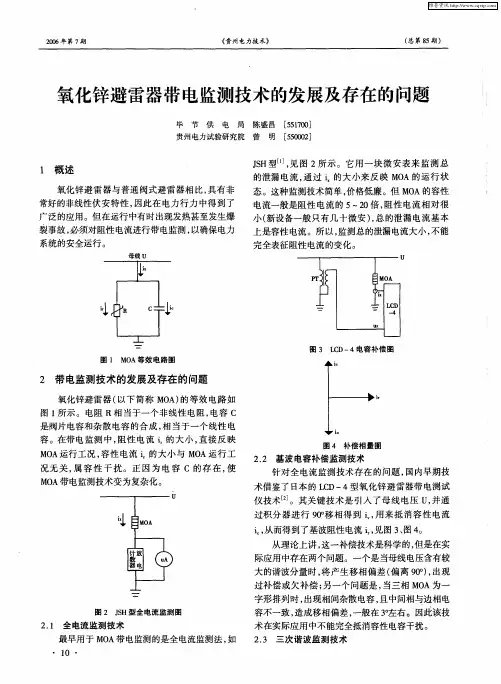

氧化锌避雷器带电检测在状态检修工作中的应用摘要：随着电力系统的不断发展，对供电可靠性的要求越来越高，设备的试验由传统的定期试验转入状态检修试验。

氧化锌避雷器在电网中有着重要的作用，它的带电测试，方法简单，数据准确，在状态检修中，发挥着重要的作用。

本文主要介绍了氧化锌避雷器的带电测试原理，结合阳泉供电分公司实际应用，论证综合分析判断金属氧化锌避雷器带电测试数据。

关键词：氧化锌避雷器；带电测试；状态检修；综合判断中图分类号：tu895 文献标识码：a 文章编号：1006-4311（2013）15-0050-020 引言氧化锌避雷器是一种重要的过电压保护装置，是电力系统安全运行的有力保障，其中，氧化锌避雷器由于其具有优良的非线性和大通流容量等优点，在电网中广泛应用。

氧化锌避雷器带电测试在状态检修工作中，显示出它的巨大优势，避免了通常预试工作中试验周期间隔时间长，预试试验施加电压较低，试验条件与运行状态相差较大的缺点。

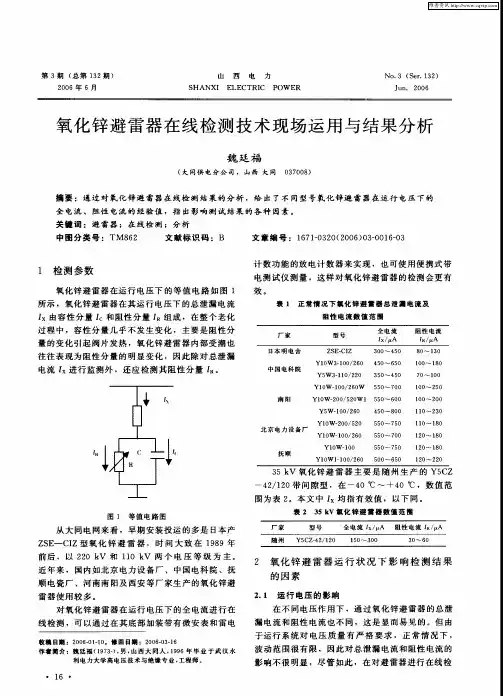

1 氧化锌避雷器带电测试原理运行中的moa在交流电压的作用下，流经的泄漏电流有两种：阻性电流和容性电流。

其中阻性电流只占很小的一部分，约为5%-20%。

但当避雷器出现老化、受潮、绝缘下降以及表面污秽等情况时，容性电流变化不大，阻性电流会大大增加。

所以带电测试主要是检测泄漏电流及其阻性分量。

在工作电压下，总泄漏电流i，可以分解为阻性电流ir和容性电流ic，设工作电压u与总泄漏电流i的相位差为∮，则各电流之间的关系为：ir=i*cos∮ic=i*sin∮（1）由式（1）可以看出，只要moa发生劣化，电容或电阻将发生改变，从而使得参数i，ir，ic发生变化。

2 带电测试数据判断方法及应用山西省电力公司《输变电设备状态检修试验规程》（试行）规定，运行中持续电流检测为：每年雷雨季前测量一次。

建议通过与同母线上其它金属氧化物避雷器的测量结果相比较做出判断，应无显著差异。

可用第一次带电测试作为初始值，测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，应无显著差异；当阻性电流增加到初始值的200%时，必须停电检查；当阻性电流增加到初始值的150%时，应适当缩短监测周期。

输变电系统氧化锌避雷器在线监测系统分析随着社会的发展和科技的进步，输变电系统在电力行业中起着至关重要的作用。

而在输变电系统中，氧化锌避雷器是一种重要的设备，其作用是保护输电线路和变电设备免受雷击危害。

由于避雷器长期处于高压、高温、高湿的环境中，其性能随时可能发生变化，因此需要进行在线监测。

本文将分析输变电系统氧化锌避雷器在线监测系统的相关内容，以便更好地保障输变电系统的安全稳定运行。

一、氧化锌避雷器的工作原理及重要性氧化锌避雷器是一种用于保护输电线路和变电设备的重要设备，其主要工作原理是通过吸收和击穿放电来限制和消除雷电过电压，保护设备。

在正常情况下，氧化锌避雷器起到漏电保护作用，当系统遇到雷电过电压时，氧化锌避雷器会自动击穿，将雷电过电压通过接地线和避雷器引导到地，从而保护设备免受损害。

由于氧化锌避雷器长期处于高压、高温、高湿的环境中，其内部材料可能会发生老化、硫化或击穿，从而影响其正常工作。

对氧化锌避雷器进行定期在线监测，可以及时发现避雷器的性能变化，保障输变电系统的安全稳定运行。

二、氧化锌避雷器在线监测系统的组成1. 传感器：传感器是氧化锌避雷器在线监测系统的核心部件，其主要作用是采集避雷器的工作状态参数，如电压、电流、温度等。

传感器通常安装在避雷器的上下游位置，通过无线或有线方式将数据传输至监测终端。

2. 监测终端：监测终端是氧化锌避雷器在线监测系统的数据处理和分析中心，其主要功能是接收传感器采集的数据，进行实时监测和分析，判断避雷器的工作状态是否正常。

监测终端通常配备有数据存储和远程通信功能，便于用户随时获取监测数据。

3. 软件系统：软件系统是氧化锌避雷器在线监测系统的智能化部分，其主要功能是通过数据分析和算法模型，对避雷器的工作状态进行预测和诊断，提前发现避雷器的故障隐患，为运维人员提供决策支持。

1. 数据采集：传感器采集避雷器的工作状态参数，如电压、电流、温度等，并将数据传输至监测终端。
