E.1～E.27 表SH/T3543－G501～SH/T3543－G516为电气设备试验记录（以下简称试验记录）。

表SH/T 3543－G517～SH/T 3543－G526为电气安装工程安装检查记录（以下简称安装检查记录）。

以上表格未包括的安装检查记录和试验记录，分别使用SH/T 3543－G122和SH/T 3543－G123。

试验记录表格中交流耐压持续时间宜为1min，故没有单列耐压时间栏。

如不是1min，应在“备注”中说明。

试验记录表格中未能包含但实际工作中必须试验的项目，填写于备注栏中。

在一些安装检查记录表格中的“检查内容”和“安装调整”栏中留有空格，用以填写表中未列入又需进行检查的项目。

“检查结果”栏符合设计文件和规范要求时填写合格，反之填写不合格，未发生的项目填写“—”，有计量单位的填写实测数据。

部分表中的电源相序采用了规范符号“L1、L2、L3”代替了“A、B、C”；设备端相序采用了规范符号“U、V、W”代替了“A、B、C”。

E.4 SH/T3543－G504“电力变压器试验记录”用于双线圈电力变压器，也可用于变流、整流、电炉变压器。

“铭牌变比”和“实测变比”栏只填写比值，但铭牌的“额定电压”栏应填写一次电压/二次电压（如6/0.4±2×2.5%）。

为规范使用电气符号，直流电阻的“接线”栏目的电源相序采用“l1、l2、l3”代替了“a、b、c”；“变压比”栏目采用了规范符号“L1L2/l1l2、L2L3/l2l3、L3L1/l3l1”代替了“AB/ab、BC/bc、CA/ca”。

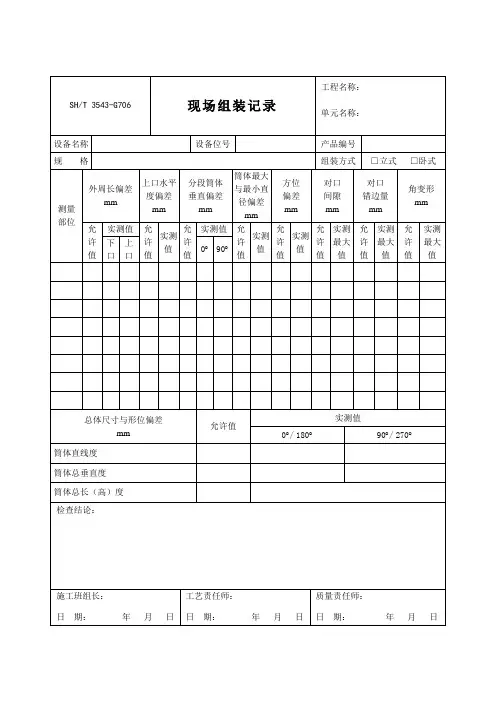

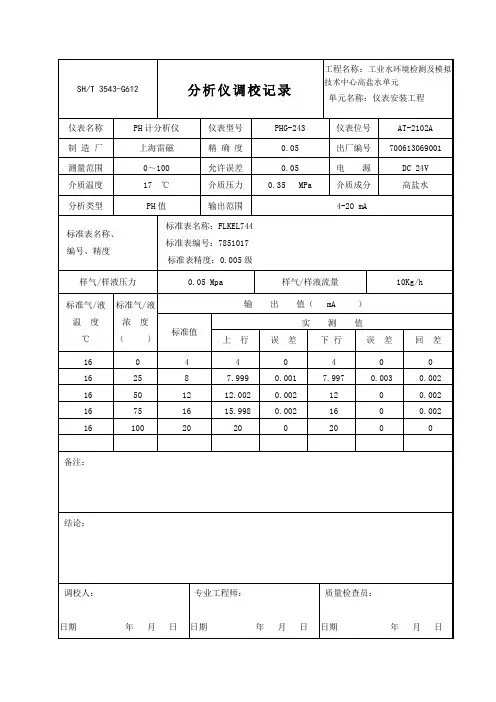

G.6SH/T3543－G706“现场组装记录”，“测量部位”按设备排板图的焊缝编号填写。

纵焊缝不填写“外圆周长偏差”、“上口水平度”、“分段垂直偏差”、“筒体最大与最小直径偏差”、“组对方位偏差”；“外周长偏差”为组对前测量，栏中“上口”为组对口下段筒体的上口外圆周长偏差值；“下口”为组对口上段筒体的下口外圆周长偏差值。

“筒体上口水平偏差”在组对上段前测量。

“分段筒体垂直偏差”分别在测量段组对前和焊接后测量。

“筒体最大与最小直径偏差”在组对后距组对口100毫米附近测量。

“方位偏差”在筒体0 方位线处测量。

“对口间隙”、“对口错边量”在组对后焊接前测量；“角变形”在焊接后测量。

“筒体直线度偏差”、“筒体总长（高）度”在筒体全部组对焊接完成后测量，“筒体总垂直偏差”在设备全部安装就位、找正完成后测量。
