【CN210125402U】一种微气泡生成装置【专利】

专利名称：一种微气泡发生装置专利类型：实用新型专利
发明人：崔恩喜
申请号：CN201820176590.7申请日：20180201
公开号：CN207929023U
公开日：
20181002
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种微气泡发生装置，可用于污水处理、河流湖泊水污染治理、农业栽培、水厂养殖、生物制药等领域。

该装置包括内腔体、内腔顶盖、扩散板、主轴、主轴套筒、进气管、进水管、叶轮、电机；内腔体壁上设有进气管、进水管，内腔调内设置有一主轴，该主轴由上而下依次与内腔顶盖、内腔体顶面、上扩散板、下扩散板、主轴套筒、叶轮和电机相连，所述主轴受电机驱动并带动叶轮、主轴套筒和下扩散板转动。

本实用新型装置运行时通过负压吸入空气和水、间歇进水、磁力线、腔内压力反复变化等方式完成对气水混合液的切割、分散、混合，可产生出粒径在100纳米～3微米不等的微小气泡。

申请人：崔恩喜
地址：天津市和平区西康路和康名邸2号楼1703室
国籍：CN
代理机构：南京知识律师事务所
代理人：卢亚丽
更多信息请下载全文后查看。

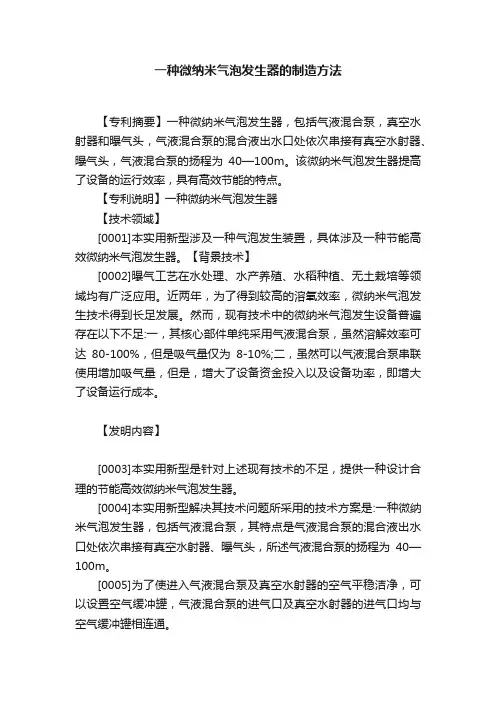

一种微纳米气泡发生器的制造方法【专利摘要】一种微纳米气泡发生器，包括气液混合泵，真空水射器和曝气头，气液混合泵的混合液出水口处依次串接有真空水射器、曝气头，气液混合泵的扬程为40—100m。

该微纳米气泡发生器提高了设备的运行效率，具有高效节能的特点。

【专利说明】一种微纳米气泡发生器【技术领域】[0001]本实用新型涉及一种气泡发生装置，具体涉及一种节能高效微纳米气泡发生器。

【背景技术】[0002]曝气工艺在水处理、水产养殖、水稻种植、无土栽培等领域均有广泛应用。

近两年，为了得到较高的溶氧效率，微纳米气泡发生技术得到长足发展。

然而，现有技术中的微纳米气泡发生设备普遍存在以下不足:一，其核心部件单纯采用气液混合泵，虽然溶解效率可达80-100%，但是吸气量仅为8-10%;二，虽然可以气液混合泵串联使用增加吸气量，但是，增大了设备资金投入以及设备功率，即增大了设备运行成本。

【发明内容】[0003]本实用新型是针对上述现有技术的不足，提供一种设计合理的节能高效微纳米气泡发生器。

[0004]本实用新型解决其技术问题所采用的技术方案是:一种微纳米气泡发生器，包括气液混合泵，其特点是气液混合泵的混合液出水口处依次串接有真空水射器、曝气头，所述气液混合泵的扬程为40—100m。

[0005]为了使进入气液混合泵及真空水射器的空气平稳洁净，可以设置空气缓冲罐，气液混合泵的进气口及真空水射器的进气口均与空气缓冲罐相连通。

[0006]气液混合泵的进气管优选硅胶软管，用于臭氧消毒工艺时可采用四氟软管。

[0007]可以在真空水射器进气口处设置流量调节阀，用于调节真空水射器的进气量。

[0008]真空水射器出口管道的直线长度大于0.3m。

[0009]所述曝气头包括刚玉曝气头，刚玉曝气头为柱形有底结构，其柱形外壁为刚玉材料制成的气体扩散板，其开口采用不锈钢接口，且其内部形成有填充空腔，填充空腔内部填充有填料，刚玉曝气头外侧设置有包围刚玉曝气头的切割壳体，开有出气口的切割壳体的内壁固定有切割锯齿。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011299391.3(22)申请日 2020.11.18(71)申请人 中广核环保产业有限公司地址 518000 广东省深圳市龙岗区宝龙工业城宝龙七路2东门宝龙综合服务中心6楼610室(72)发明人 王洪波　缪朝晖　靳军涛　胡肖怡　庄兆恒　(74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 张艳美　侯柏龙(51)Int.Cl.B01F 13/10(2006.01)B01F 3/04(2006.01)B01F 5/04(2006.01)B01F 7/16(2006.01)B01F 7/18(2006.01)B01F 15/00(2006.01)B01F 15/02(2006.01)B01F 15/04(2006.01)(54)发明名称一种微纳米气泡制备装置及其制备方法(57)摘要本发明公开了一种微纳米气泡制备装置，包括供水装置、供气装置、气液混合装置和二次溶气装置，供气装置给气液混合装置提供空气，供水装置给气液混合装置提供液体，气液混合装置将空气分割成大量微小的气泡，使其与水形成混合体，形成气液混合体；二次溶气装置包括溶气本体、水力涡轮装置、切割部及释放部，溶气本体设有第一腔体和第二腔体，水力涡轮装置安装在第一腔体内，切割部位于第二腔体内且与水力涡轮装置同轴设置，释放部与第二腔体连通。

该微纳米气泡制备装置，能快速高效制取大量微纳米气泡，微纳米气泡的品质较高，气泡尺寸稳定，系统能耗低，且结构简单，便于组装模块化处理系统。

本发明还提供一种微纳米气泡制备方法。

权利要求书1页 说明书5页 附图3页CN 112535988 A 2021.03.23C N 112535988A1.一种微纳米气泡制备装置，其特征在于，包括供水装置、供气装置、气液混合装置和二次溶气装置，所述供气装置给所述气液混合装置提供空气，所述供水装置给所述气液混合装置提供液体，所述气液混合装置将空气分割成大量微小的气泡，使其与水形成混合体，进行第一次气液混合和溶气，形成气液混合体；所述二次溶气装置包括溶气本体、水力涡轮装置、切割部及释放部，所述溶气本体设有第一腔体和第二腔体，所述水力涡轮装置安装在所述第一腔体内，所述切割部位于所述第二腔体内且与所述水力涡轮装置同轴设置，所述释放部与所述第二腔体连通，气液混合体进入所述水力涡轮装置后流向所述第二腔体，所述水力涡轮装置带动所述切割部旋转以对所述第二腔体内的气液混合体进行切割形成高饱和溶气水，高饱和溶气水借由所述释放部释放，形成微纳米气泡。

专利名称：一种微纳米气泡的发生装置及方法
专利类型：发明专利
发明人：赵龙,申彪,孙广东,王浩,蒋云钟,殷俊暹,刘家宏,李丽娟,杨珂,吕冠梦,张萍,杨明祥,孔繁鑫,刘跃龙,杨金,董
珍珍
申请号：CN201811650802.1
申请日：20181231
公开号：CN109731494A
公开日：
20190510
专利内容由知识产权出版社提供
摘要：本发明公开了一种微纳米气泡的发生装置及方法，包括两根固定杆，两个所述固定杆之间固定连接连接有两个固定盘，两个所述固定盘的中部均固定连接有文丘里管，两个所述文丘里管相对的一端均开凿有进水口，两个所述文丘里管的内部均固定连接有收缩管，两个所述文丘里管的内壁的中部均固定连接有喉管，本发明采用双流对撞式竖直结构，两支文丘里管产生的微纳米气泡在对撞间隙处发生对撞，从而在此处产生很强的湍流促使微纳米气泡发生二次破碎，对撞后的混合体后经过收缩段，出水孔隙由扩散口喷出，气泡再次破碎，从而获得粒径更小，数量更多的微纳米气泡。

并保证使用便捷，效率高，适用范围广。

申请人：北京环域生态环保技术有限公司
地址：100012 北京市朝阳区安外北苑5号院城建北苑大酒店内主楼909室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种微纳米气泡产生装置及应用有该装置的清洗机专利类型：发明专利
发明人：张昌海
申请号：CN201910813342.8
申请日：20190830
公开号：CN112439335A
公开日：
20210305
专利内容由知识产权出版社提供
摘要：本发明涉及一种微纳米气泡产生装置，包括内部中空的壳体，壳体中设置有能将壳体的内部空间分隔为上下相对独立的第一腔体、第二腔体的第一挡板，所述壳体上开设有供水输入第一腔体中的进水口，所述第二腔体上开有供水输出的出水口，所述第一挡板上开有上下贯通且上端小、下端大的锥形孔，所述第一腔体和/或第二腔体中设置有能延长水流输送行程的混合机构。

本发明产生微纳米气泡水的过程无需提供动力及进行电控操作，不仅简化了设备结构，而且降低了成本，提高了使用的可靠性；微纳米气泡在水中产生的空化作用以及表面带有的负电荷具有提高界面活性的化学作用，有利于提高清洗效果。

申请人：宁波方太厨具有限公司
地址：315336 浙江省宁波市杭州湾新区滨海二路218号
国籍：CN
代理机构：宁波诚源专利事务所有限公司
更多信息请下载全文后查看。
