城市综合管廊铝模板施工介绍ppt课件
- 格式：pptx
- 大小：24.21 MB
- 文档页数：55
下载文档原格式
合集下载
铝模施工简介 ppt课件
31
文明施工对进度的影响不容忽视：
铝模每块板都有编号 拆模后模板传递堆码，必须按照顺序堆码，安装时先以阴、阳角C槽
为第一块板开始安装，有利于工程质量。否则不仅是影响现场安全文明施 工，更增加了工人找板的时间，拖延了人均产能。同时也埋下了模板位置 错误的隐患。
32
六、铝模的优势与劣势
33
铝模、木模经济效益分析（以3#栋为例，45层，建筑面积768㎡/层）
铝模施工简介
1
目录
1 铝模施工管理流程 ----------------3 2 铝模支模体系 ---------------------6 3 铝模技术特点----------------------13 4 质量管理---------------------------19 5 进度管理---------------------------26 6 铝模的优势与劣势-----------------30
对拉螺杆：横 向间距不大于 800mm。
胶杯套管
背楞：
首道离地 350mm，间距 750~900mm。
胶杯
大、小斜撑：间距
不大于2000mm，
距离端部不大于
500mm。宽度≥2m
的墙，不少于2道，
宽度≤1.2m的墙不
少于1道。
10
K板：连接上 下两层，防止 错台的外墙板。
K板螺栓：由螺 丝套和K板螺丝 组成。（不锈钢）
34
相比较木模，铝模具有如下优势：
1：工期：前3层木模配模时间长，中间换模也要受影响，铝模在厂内加工，预拼装，一般主体可节 约10~15天； 2：材料运输：采用人工传递模板，不需塔吊、卸料平台配合，有效解决了高层塔吊垂直运输效率 低，不够用的问题； 3：质量：铝模刚度远大于木模，砼观感效果好，平整度佳；外墙采用K板，降低错台、垂平度风险； 4：安全文明施工：厂里加工直接运至现场，无多余废料，减少清理成本，现场干净整洁，无卸料 平台和木模、木方等易燃材料，减小了安全隐患； 5：外墙砌体、小于400mm门垛、沉降位反坎、门窗洞过梁及以上砌体可经设计深化，一次性现浇， 省时省力； 6：成本：质量提升可大大减少抹灰厚度，甚至达到免抹灰； 7：加快节奏：外墙实现免抹灰，腻子提前介入，落架时间大幅度提前，降低成本，提高效率； （材料、机械租赁、管理成本等） 8：工人上手快：一般操作工三个月即可成为熟练工； 9：现场整洁：无横杆，立杆长度可调节，通行方便，方便护模，降低材料清理成本。
铝模施工简介PPT
28
举两个例子：
进度慢≠加人
3#建筑面积为384㎡/单元，共2个单元。 由于铝模设计深化，外墙砖墙部分全部采用现浇，展开 面积系数约为3.9 按4天/层,来算 展开面积为：384×3.9×14=20966.4㎡ 所需用工人数为：20966.4÷30÷22=31.7人
29
文明施工对进度的影响不容忽视：
22
3、墙板对线安装
墙柱加固完成后，检查墙板是否对线安装，如发现未 对线安装的情况，立即整改，否则禁止架梁。
23
4、墙柱初调
对所有外墙、定位墙初调（按33标准）并完成加固 措施后（斜撑、铁链），才能架梁。初调内容包括墙的垂 直度、标高。
24
5、墙柱精调
在梁板平板完成后，对所有墙体再精调一遍（按33 标准）
2
一、铝模施工管 理流程
3
铝模施工管理流程
深化 设计
铝模 加工
↓
设 计
↑
确
认
10天
35天
厂内 拼装
材料 进场
↓
五 方
↑
验
收
3-5天 1.5-3天
标准 层施
工
4-5天
模板加工完成后，进行厂内拼装试验，并经过业 主、监理、设计、总包、分包五方验收保证成品 质量。
4
铝模施工深化部位
两代：
门窗框四周（门垛、窗台、过
17
03铝模新工的性能优势
标准化、定型化、体系化
铝合金模板可以实现在工 程型材挤出、加工、板面 图层处理、生产成品、并 进行试拼装，质量控制好， 尺寸精确。
铝模构件标准化，方便高效、环保节能
18
03铝模新工艺的性能优势
不依赖垂直运输设备、无卸料 平台、减少安全隐患
举两个例子：
进度慢≠加人
3#建筑面积为384㎡/单元，共2个单元。 由于铝模设计深化，外墙砖墙部分全部采用现浇，展开 面积系数约为3.9 按4天/层,来算 展开面积为：384×3.9×14=20966.4㎡ 所需用工人数为：20966.4÷30÷22=31.7人
29
文明施工对进度的影响不容忽视：
22
3、墙板对线安装
墙柱加固完成后，检查墙板是否对线安装，如发现未 对线安装的情况，立即整改，否则禁止架梁。
23
4、墙柱初调
对所有外墙、定位墙初调（按33标准）并完成加固 措施后（斜撑、铁链），才能架梁。初调内容包括墙的垂 直度、标高。
24
5、墙柱精调
在梁板平板完成后，对所有墙体再精调一遍（按33 标准）
2
一、铝模施工管 理流程
3
铝模施工管理流程
深化 设计
铝模 加工
↓
设 计
↑
确
认
10天
35天
厂内 拼装
材料 进场
↓
五 方
↑
验
收
3-5天 1.5-3天
标准 层施
工
4-5天
模板加工完成后，进行厂内拼装试验，并经过业 主、监理、设计、总包、分包五方验收保证成品 质量。
4
铝模施工深化部位
两代：
门窗框四周（门垛、窗台、过
17
03铝模新工的性能优势
标准化、定型化、体系化
铝合金模板可以实现在工 程型材挤出、加工、板面 图层处理、生产成品、并 进行试拼装，质量控制好， 尺寸精确。
铝模构件标准化，方便高效、环保节能
18
03铝模新工艺的性能优势
不依赖垂直运输设备、无卸料 平台、减少安全隐患
铝模板全过程施工工艺及图解含效果展示ppt课件.ppt
“R”代表威令杆件。主要起加固作用，类似于木模加固的钢管。 “C”槽，主要起承载、传递的作用，其形式有多种，用途广泛。
“荷载”，用“T”表示，主要在龙骨中起到连接、传递作用，常用销钉铁片与梁底板相连接。 “销钉”，起固定作用，类似于钉子，用途广泛，一般分短钉、中钉、长钉。
“龙骨”，用“B”表示，使小块的板连接作用，其自身也是板的一部分。 “螺杆”，起拉结作用，常用于墙体固定，一般外套PVC管。
1、外墙砼成型质量
五、混凝土成型质量
2、内墙砼成型质量
内墙砼成型质量
1、模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载力、刚度和稳定性，能可靠地承受混凝土的重量、侧压力以及施工荷载。 2、在浇筑混凝土之前，应对模板工程进行验收。 3、模板及其支架撤除的顺序及安全措施应按施工技术方案执行。
质量标准
4、模板的接缝不应漏浆；在浇筑混凝土之前，模板应浇水湿润，但不应有积水。 5、模板在混凝土的接触面应清理干净并刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂。 6、浇筑混凝土前，模板内的杂物应清理干净。
7、检验方法
现浇结构模板安装的允许偏差及检验方法
六、模板方案比较
模板方案比较图表
一、前言
6、混凝土表面质量平整光滑，可达到饰面或清水混凝土的效果。 7、建筑工期短，比一般模板施工快2~3倍。 8、承载力大，铝合金模板每平方可承载30KN。 9、回收价值高。铝合金建筑模板残值高，均摊成本优势明显。
二、材料与工具
定型小块板，“B”代表楼板。 定型小块板在边框上标有字母“W”代表是墙板，“E”代表是梁底。铝合金厚4-8mm,尺寸定型化，图中398mm*1198mm。
“荷载”，用“T”表示，主要在龙骨中起到连接、传递作用，常用销钉铁片与梁底板相连接。 “销钉”，起固定作用，类似于钉子，用途广泛，一般分短钉、中钉、长钉。
“龙骨”，用“B”表示，使小块的板连接作用，其自身也是板的一部分。 “螺杆”，起拉结作用，常用于墙体固定，一般外套PVC管。
1、外墙砼成型质量
五、混凝土成型质量
2、内墙砼成型质量
内墙砼成型质量
1、模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载力、刚度和稳定性，能可靠地承受混凝土的重量、侧压力以及施工荷载。 2、在浇筑混凝土之前，应对模板工程进行验收。 3、模板及其支架撤除的顺序及安全措施应按施工技术方案执行。
质量标准
4、模板的接缝不应漏浆；在浇筑混凝土之前，模板应浇水湿润，但不应有积水。 5、模板在混凝土的接触面应清理干净并刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂。 6、浇筑混凝土前，模板内的杂物应清理干净。
7、检验方法
现浇结构模板安装的允许偏差及检验方法
六、模板方案比较
模板方案比较图表
一、前言
6、混凝土表面质量平整光滑，可达到饰面或清水混凝土的效果。 7、建筑工期短，比一般模板施工快2~3倍。 8、承载力大，铝合金模板每平方可承载30KN。 9、回收价值高。铝合金建筑模板残值高，均摊成本优势明显。
二、材料与工具
定型小块板，“B”代表楼板。 定型小块板在边框上标有字母“W”代表是墙板，“E”代表是梁底。铝合金厚4-8mm,尺寸定型化，图中398mm*1198mm。
最新版铝模施工工艺(精品课件)
铝模4天循环流程
铝模安装施工重难点在墙柱模板周边种上限位钢筋，钢筋上焊接墙厚定位钢筋；在对拉螺杆的地方安装定位胶塞和硬质成品PVC管。
剪力墙下口
铝模安装施工
铝模安装施工楼板面
铝模安装施工重难点门洞口容易出现偏差的地方，在门洞口上下部位应各加一条背楞加固
洞口加固
铝模安装施工重难点垂直度偏差多见于阴角部位，该部位的主要子弹销和固定螺栓严格要求每单件模板的单边不少于2个且间距不超过300mm。
Chapter
支撑倾斜
模板拆模松动支撑，局部支撑顶被拆走
吊模位置错位
窗台模板未清灰
墙模板未清灰
未打销钉
背楞阳角正确安装
背楞阳角错误安装
背楞阴角正确安装
背楞阴角错误安装
八、铝模施工质量通病及防治
Chapter
问题描述：模板使用前未做钝化处理，混凝土成型面产生大量气泡空腔。防治处理：在工厂或现场采用1:3的水泥砂浆对铝模接触混凝土面涂刷2~3次，让模板表面充分钝化。
问题照片
防治照片
问题描述：模板下口封堵方式错误造成断柱或柱根部漏浆。防治处理：严格控制板面标高，封堵使用干硬性砂浆封堵。
问题照片
防治照片
问题描述：销钉未打导致的平面错台。防治处理：墙身模板上的插销必须根据孔位要求全部打满；两个构件连接，最少不能少于2个插销；连个插销间距不能超过300mm。
问题照片
混凝土表面效果好
铝合金建筑模板在浇筑混凝土后，拆除模板后的混凝土表面质量平整光洁，基本上可以达到饰面及清水混凝土的要求，无需进行抹灰，可节省抹灰费用。
现场管理简便
铝合金建筑模板系统全部配件均可重复使用，铝合金模板的施工安装完成及拆除完成后，现场无任何垃圾，施工环境安全、干净、整洁。
综合管廊工程建设与管理PPT课件
03 综合管廊工程管理
运营管理与维护
运营管理
确保管廊正常运行，提供安全 、可靠的管道服务。
维护计划
制定定期维护和检查计划，确 保管廊设施处于良好状态。
维修保养
对管廊进行必要的维修和保养 ，防止设施老化。
应急预案
制定应对突发事件的应急预案 ，确保快速响应。
信息化管理
信息化系统建设
数据采集与监控
信息共享
标准化建设
制定综合管廊工程建设标准和规范，确保工程质 量和安全，促进技术的推广和应用。
法律法规保障
完善相关法律法规，明确各方责任和义务，保障 综合管廊的可持续发展。
可持续发展与环境保护
节能减排
采用绿色建筑材料和节能技术，降低能耗和排放，实现低碳环保。
资源循环利用
对管廊内的废弃物进行分类处理和回收利用，提高资源利用效率。
国际典型案例介绍
巴黎地下综合管廊
作为世界上最早的综合管廊之一，巴黎地下管廊具有完善的监控和维护系统，确 保了城市基础设施的正常运行。
日本东京地下综合管廊
东京的地下管廊在设计和建造上充分考虑了地震等自然灾害的影响，具有较高的 安全性能。
案例对比分析与启示
国内外案例在建设规模、技术应用、运维管理 等方面存在差异，反映了不同国家和地区的实 际情况和发展需求。
综合管廊工程建设与管理ppt课件
contents
目录
• 综合管廊工程概述 • 综合管廊工程建设 • 综合管廊工程管理 • 综合管廊工程案例分析 • 综合管廊工程未来发展与挑战
01 综合管廊工程概述
定义与特点
定义
综合管廊是一种地下基础设施，将各 类管线集中在一个构筑物中，方便管 线的维护和管理。
城市地下综合管廊简介 ppt课件
综合管廊的概念
城市地下综合管廊
？
什么是
综合管廊？
长沙市规划设计院有限责任公司
Changsha Planning & Design Institute co.,LTD
综合管廊的概念
缆线沟
干线管廊
城市地下综合管廊
支线管廊
综合管廊：
建于城市地下用于容纳 两类及以上城市工程管 线的构筑物及附属设施
《城市综合管廊工程技术规范》 （GB50838-2015）
2、台湾省共同管道设置管理办法（2000年）
第四条 新建或拓宽之市区道路、省道、县道及中央道路主管机关指定之道路， 得设置共同管道，其断面设计应符合左列规定： 一、路幅宽度在四车道以上。 二、设有中央分隔岛。 三、设有人行道。 四、具备完整之排水系统。
长沙市规划设计院有限责任公司
Changsha Planning & Design Institute co.,LTD
Changsha Planning & Design Institute co.,LTD
综合管廊相关政策
城市地下综合管廊
《住房城乡建设部 中国农业发展银行关于推进政策性金融支 持城市地下综合管廊建设的通知》 (2015年11月)
《住房城乡建设部 国家开发银行关于推进开放性金 融支持城市地下综合管廊建设的通知》 (2015年11月)
Changsha Planning & Design Institute co.,LTD
综合管廊的发展史
城市地下综合管廊
长沙市规划设计院有限责任公司
Changsha Planning & Design Institute co.,LTD
综合管廊的发展史

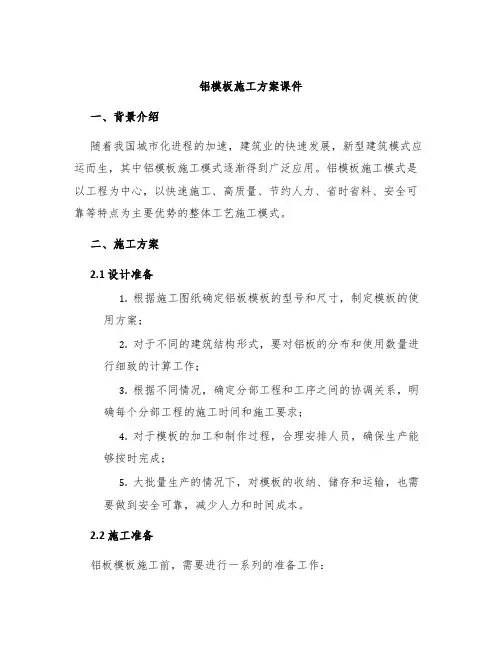

铝模板施工方案课件
铝模板施工方案课件一、背景介绍随着我国城市化进程的加速，建筑业的快速发展，新型建筑模式应运而生，其中铝模板施工模式逐渐得到广泛应用。
铝模板施工模式是以工程为中心，以快速施工、高质量、节约人力、省时省料、安全可靠等特点为主要优势的整体工艺施工模式。
二、施工方案2.1 设计准备1.根据施工图纸确定铝板模板的型号和尺寸，制定模板的使用方案；2.对于不同的建筑结构形式，要对铝板的分布和使用数量进行细致的计算工作；3.根据不同情况，确定分部工程和工序之间的协调关系，明确每个分部工程的施工时间和施工要求；4.对于模板的加工和制作过程，合理安排人员，确保生产能够按时完成；5.大批量生产的情况下，对模板的收纳、储存和运输，也需要做到安全可靠，减少人力和时间成本。
2.2 施工准备铝板模板施工前，需要进行一系列的准备工作：1.保证建筑地面平整，以免倾斜和不稳定的情况影响整体施工效果；2.确认模板、焊接、吊装、支撑、加强筋等材料的配送情况，保证按时、准确地供应；3.根据分部工程和施工计划的安排，按照要求配置人员并进行培训，提高人员技能和整体施工效率；4.对施工现场进行必要的清理工作，保持干净整洁、通风良好的环境，为模板的施工和安装提供必要的条件。
2.3 施工流程铝板模板施工流程主要包括以下几个步骤：1.铝板模板的组装和拆卸：–将铝板模板组装到指定位置，根据不同的要求进行固定和加固；–在加固好的基础上，开始施工工作；–完成工程后，将铝板模板拆卸并收集储存，便于下次使用。
2.加强筋的加工和安装：–加强筋的加工和塑性处理，加工成符合要求的形状；–定位和安装加强筋，确保整个工程的稳定性和可靠性。
3.吊装和安装墙板：–将墙板吊装到预定位置，并进行调整和安装；–检查墙板的平整度和稳定性，对不满足要求的进行调整和改进；–确保墙板完全固定和稳定后，进行下一步操作。
4.吊装和安装楼板：–先进行立足支撑和扣件的组装；–对楼板进行吊装和安装，确保位置正确、平整度满足要求，利用导线和调整器进行调整；–固定和加固楼板，完善安装工作；5.前鼻的加工和安装：–根据不同的建筑结构需要，对前鼻进行裁剪、折弯和成形；–定位和安装前鼻，保证其与墙板和楼板的垂直性和水平性；–利用搅拌机将前鼻进行浇筑，加强前鼻的稳固性和保温性。
《铝模施工工艺流程》PPT课件
安装好支撑立杆。
整理ppt
梁底模板安装应保证模板的
平整度，以保证浇筑混凝土
的梁的截面 尺寸
18
模板安装
3、梁侧模、板模龙骨及阴角C槽安装
梁侧模架于梁底模之上， 与墙柱通过销钉紧密连接
梁侧模安装完后，安装板底阴角C 槽及板模龙骨。
整理ppt
19
4、楼面模板及预留洞口模板安装
待龙骨安装完毕进行板模拼装。
➢ “流星锤”，主要与托撑 的立杆相连，多用于龙 骨下面。
整理ppt
➢ “拉力丝”，在加固过 程起作用，类似于“山 形扣”作用的一种配件。
9
施工准备
3、劳动力及场地准备
作业人员无须太多的木工操作基础，对工人的经验要求不高， 上手较快，经现场指导后,基本上搭设两到三个楼面后，就能很 好的操作。一般可将一层楼面分为几个单位，每个单位由几名 人员组成。现场也应准备好铝模到场的堆放场地。按分区将铝 模吊致相应的地区，以免楼层整理模板带来不必要的麻烦。
整理ppt
24
1、板底标高及平整度验收
通过引测的建筑一米线检查板底标高及平整度
检查验收
整理ppt
25
2、墙柱垂直度、平整度验收
通过30控制线检查墙柱垂直度及平整度
检查验收
墙柱垂直度、平整度的验收
整理ppt
验收记录便于之后 的总结及改进
26
3、销钉及加固验收
检查验收
肉眼观察销钉的连接情况及整体加固的稳定性，对松动的销钉及威令
降板外侧模板在墙柱及梁模安装时安装完成，内侧模板在梁板钢筋绑 扎完在进行安装。
降板外侧模板
整理ppt
降板内侧模板
22
模板安装
5、梁板钢筋绑扎
铝模板施工方案PPT
铝模板施工方案PPT铝模板是一种新型建筑装饰材料，使用方便且效果好，已经在施工领域得到了广泛应用。
本文将介绍铝模板施工方案的相关内容，主要包括铝模板的特点、施工流程以及施工注意事项等。
一、铝模板的特点1.高强度：铝模板采用高强度铝合金制作而成，具有较高的抗拉强度和抗压强度，能够承受较大的荷载。
2.轻便灵活：铝模板重量轻，方便搬运和安装。
同时，模板板面平整光滑，易于处理和拼接，能够适应各种复杂的施工形状和尺寸要求。
3.耐用耐候：铝模板表面采用喷涂处理，具有良好的耐候性和耐腐蚀性，使用寿命长。
4.环保节能：铝模板材料可以循环再利用，不产生浪费和污染。
在施工过程中不需要使用大量的木材、水泥等传统建筑材料，可以减少对自然资源的损耗，达到节能环保的效果。
二、铝模板施工流程1.准备工作：确定施工图纸和模板尺寸，准备所需的铝模板材料和辅助工具，清理施工区域。
2.模板拼接：根据施工图纸要求，将铝模板按照一定的拼接方式连接起来，确保拼接部位牢固可靠，并使用支柱和撑杆进行加固。
3.模板调整：根据实际需要，对铝模板进行调整和修整，确保模板表面平整光滑，以便进行后续的混凝土浇筑。
4.扫水处理：在模板安装后，对模板表面进行扫水处理，以防止水泥浆液渗漏。
5.混凝土浇筑：根据混凝土施工工艺要求，进行浇筑混凝土，在浇筑过程中需注意均匀浇注，避免空鼓和冷接缝的产生。
6.模板拆除：混凝土养护期满后，可拆除铝模板，注意操作要轻柔，以免损坏混凝土结构。
三、铝模板施工注意事项1.施工人员应具备一定的施工经验和技能，了解铝模板的使用方法和注意事项，确保施工质量和安全。
2.在施工过程中，需严格按照施工图纸要求进行模板拼接和调整，确保施工尺寸准确。
3.在模板拼接时，需注意拼接处的牢固性，使用支撑和加固材料。
4.在使用铝模板进行混凝土浇筑时，需严格控制浇筑的深度和速度，避免浇注过高和过快导致浆液渗漏。
5.在浇筑完混凝土后，严格按照混凝土养护要求进行养护，防止混凝土早期龟裂和开裂。
铝合金模板施工技术简介ppt课件
37
铝模拆模技术及措施要求
（3）拆除支撑杆：支撑杆的拆除应符合《混凝土工程施工质量 验收规范》（GB50204-2002）关于底模拆除时的混凝土强度要 求，根据留置的拆模试块来确定支撑杆的拆模时间，一般情况 下，10天后拆除板底支撑，14天后拆除梁底支撑，28天后拆除 悬臂支撑，拆除每个支撑时，用一只手抓住支撑杆另一只手用 锤松动方向锤击可调节支点，即可拆除支撑杆。
14
二 安装控制要点
1、 测量放线控制要点
一、在楼层上弹好墙柱边线及墙柱控制线，洞口线，其中墙柱 控制线距墙边线300mm，可检验模板是否偏位和方正；该控制线 应保留长久，并用于控制砌体和砌体结构抹灰的质量；
二、在柱纵筋上标好楼层标高控制点，墙柱的四角及转角处均 应设置，以便检查楼板面标高；
三、控制线误差应控制在2mm范围内，线形清晰顺直，线宽小于 1mm。
15
安装控制要点
2 、墙柱钢筋绑扎控制要点
一、因钢筋偏位导致铝模无法安装的部位，一定要及时通知钢 筋班组调正， 在钢筋班组整改完成后，再进行墙模板拼装施工， 且钢筋扎丝应朝向内侧； 二、铝模安装前需检查钢筋保护层厚度是否满足要求。
16
墙柱铝模板安装流程图
17
三 墙模板安装
一、安装墙柱模板时，模板应有可靠安全的支撑点防止倒塌。 混 凝土浇筑前对墙柱模板下端空隙进行封堵，防止漏浆；
21
22
五 楼顶板安装
一、在所有墙柱模板调整完毕后，开始安装楼面模板； 二、楼板模板安装时应先安装楼板阴角、转角模板； 三、龙骨两端直接固定在墙顶边模上，安装时应在底端拼装完 毕后，整体安装。 四、楼面模板的安装沿墙边平行逐件安装，先用销钉临时固定， 最后再统一打紧销片。销钉短边不少于2个，间距不超过150mm， 长边方向不超过300mm。
铝模拆模技术及措施要求
（3）拆除支撑杆：支撑杆的拆除应符合《混凝土工程施工质量 验收规范》（GB50204-2002）关于底模拆除时的混凝土强度要 求，根据留置的拆模试块来确定支撑杆的拆模时间，一般情况 下，10天后拆除板底支撑，14天后拆除梁底支撑，28天后拆除 悬臂支撑，拆除每个支撑时，用一只手抓住支撑杆另一只手用 锤松动方向锤击可调节支点，即可拆除支撑杆。
14
二 安装控制要点
1、 测量放线控制要点
一、在楼层上弹好墙柱边线及墙柱控制线，洞口线，其中墙柱 控制线距墙边线300mm，可检验模板是否偏位和方正；该控制线 应保留长久，并用于控制砌体和砌体结构抹灰的质量；
二、在柱纵筋上标好楼层标高控制点，墙柱的四角及转角处均 应设置，以便检查楼板面标高；
三、控制线误差应控制在2mm范围内，线形清晰顺直，线宽小于 1mm。
15
安装控制要点
2 、墙柱钢筋绑扎控制要点
一、因钢筋偏位导致铝模无法安装的部位，一定要及时通知钢 筋班组调正， 在钢筋班组整改完成后，再进行墙模板拼装施工， 且钢筋扎丝应朝向内侧； 二、铝模安装前需检查钢筋保护层厚度是否满足要求。
16
墙柱铝模板安装流程图
17
三 墙模板安装
一、安装墙柱模板时，模板应有可靠安全的支撑点防止倒塌。 混 凝土浇筑前对墙柱模板下端空隙进行封堵，防止漏浆；
21
22
五 楼顶板安装
一、在所有墙柱模板调整完毕后，开始安装楼面模板； 二、楼板模板安装时应先安装楼板阴角、转角模板； 三、龙骨两端直接固定在墙顶边模上，安装时应在底端拼装完 毕后，整体安装。 四、楼面模板的安装沿墙边平行逐件安装，先用销钉临时固定， 最后再统一打紧销片。销钉短边不少于2个，间距不超过150mm， 长边方向不超过300mm。
综合管廊施工方法浅析PPT课件
1820年巴黎下水道
综合管廊发展史
此后，英国的伦敦、德国的汉堡等欧洲城市也相继建设地下共同沟。1926年， 日本开始建设地下共同沟，到1992年，日本已经拥有共同沟长度约310 公里，而且 在不断增长过程中。
1933年，前苏联在莫斯科、列宁格勒、基辅等地修建了地下共同沟。1953年西 班牙在马德里修建地下共同沟。其它如斯德哥尔摩、巴塞罗那、纽约、多伦多、蒙 特利尔、里昂、奥斯陆等城市，都建有较完备的地下共同沟系统。
综合管廊发展史
其他国家的综合管廊
东京综合管廊
福冈综合管廊
综合管廊发展史
2、综合管廊国内建设经验 根据资料介绍，我国第一条综合管廊设置
在天安门广场。天安门广场是我国政治活动 中心，1958年在天安门广场敷设了1076米综 合管廊。1977年配合毛主席纪念堂施工，又 敷设了500多米。2006年在中关村西区建成了 我国大陆地区第二条现代化的综合管廊。该 综合管廊主线长2公里，支线长1公里，包括 水、电、冷、热、燃气、通讯等市政管线。
综合管廊施工方法浅析(ppt157页)
综合管廊施工方法浅析(ppt157页)
综合管廊国内政策支持
近期，住建部与国开行、多省举行全国城市综合管廊建设试点省合作框架协议签 署仪式。另外，住建部出台海绵城市考核办法，并联合工信部等五部委，于2015年7 月下旬对全国地下管线普查工作进行检查。密集政策出台表明地下管廊的建设已经加 速。
综合管廊施工方法浅析(ppt157页)
综合管廊施工方法浅析(ppt157页)
综合管廊国内政策支持
会议还鼓励社会资本参与管廊建设和运营管理，提出入廊管线单位应交纳适当的 入廊费和日常维护费，确保项目合理稳定回报，PPP模式将在地下管廊建设融资中扮 演重要角色。多维度融资支持将加速国家建设综合管廊政策的落地，可以更有效的带 动投资，增加公共产品的供给，成为经济增长的新动力。
综合管廊发展史
此后，英国的伦敦、德国的汉堡等欧洲城市也相继建设地下共同沟。1926年， 日本开始建设地下共同沟，到1992年，日本已经拥有共同沟长度约310 公里，而且 在不断增长过程中。
1933年，前苏联在莫斯科、列宁格勒、基辅等地修建了地下共同沟。1953年西 班牙在马德里修建地下共同沟。其它如斯德哥尔摩、巴塞罗那、纽约、多伦多、蒙 特利尔、里昂、奥斯陆等城市，都建有较完备的地下共同沟系统。
综合管廊发展史
其他国家的综合管廊
东京综合管廊
福冈综合管廊
综合管廊发展史
2、综合管廊国内建设经验 根据资料介绍，我国第一条综合管廊设置
在天安门广场。天安门广场是我国政治活动 中心，1958年在天安门广场敷设了1076米综 合管廊。1977年配合毛主席纪念堂施工，又 敷设了500多米。2006年在中关村西区建成了 我国大陆地区第二条现代化的综合管廊。该 综合管廊主线长2公里，支线长1公里，包括 水、电、冷、热、燃气、通讯等市政管线。
综合管廊施工方法浅析(ppt157页)
综合管廊施工方法浅析(ppt157页)
综合管廊国内政策支持
近期，住建部与国开行、多省举行全国城市综合管廊建设试点省合作框架协议签 署仪式。另外，住建部出台海绵城市考核办法，并联合工信部等五部委，于2015年7 月下旬对全国地下管线普查工作进行检查。密集政策出台表明地下管廊的建设已经加 速。
综合管廊施工方法浅析(ppt157页)
综合管廊施工方法浅析(ppt157页)
综合管廊国内政策支持
会议还鼓励社会资本参与管廊建设和运营管理，提出入廊管线单位应交纳适当的 入廊费和日常维护费，确保项目合理稳定回报，PPP模式将在地下管廊建设融资中扮 演重要角色。多维度融资支持将加速国家建设综合管廊政策的落地，可以更有效的带 动投资，增加公共产品的供给，成为经济增长的新动力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市综合管廊铝模板施工 介绍
目录
一.管廊国内外背景 二.国家重要决策部署 三. 管廊简要介绍
四. 铝模板施工工艺
五.铝模板施工控制 六.进一步深化研究 七.总结
一.管廊国内外背景
20世纪世界经济快速发展，但引发资源剧耗、环境污染、城市病 剧增。
20世纪末里约联合国首脑会议提出世界社会和城市的可持续发展、 21世纪议程——中国21世纪议程承诺可持续发展
英国伦敦共同沟（1861 年）
1.管廊国外背 景
德国汉堡共同沟（1893 年）
德国汉堡1893年开始兴建综合管廊， 综合管廊内容纳了自来水、通讯、 电力、燃气管道、污水管道、热力 管道等市政公用管线。之后，东德 的苏尔，哈利等城市也开始了更大 规模的综合管廊建设。
1.管廊国外背 景
莫斯科共同沟（1933 年）
四. 铝模板施工工艺
7、顶板钢筋绑扎
四. 铝模板施工工艺
8、墙体、顶板混凝土浇筑
五. 铝模板施工控制
1、混凝土垫块安装
C50砂浆垫块
每平米一块
五. 铝模板施工控制
2、脱模剂涂刷
水性脱模剂
五. 铝模板施工控制
3、混凝土浇筑振捣
五. 铝模板施工控制
4、拆模强度控制
侧墙拆除
约12h-24h侧模拆除
五. 铝模板施工控制
5、拆模强度控制
约3天顶板拆除
最大跨度约1m
五. 铝模板施工控制
6、对拉螺栓孔封堵
根据《地下工程防水技术规范》GB50108-2008中第4.1.28。
五. 铝模板施工控制
6、对拉螺栓孔封堵
六.进一步深化研究
1、变形缝堵头模板
木模封端
蜂窝麻面
六.进一步深化研究
1、变形缝堵头模板
缆线型综合管廊
干线型综合管廊
支线型综合管廊
四. 铝模板施工工艺
四. 铝模板施工工艺
1、弹线定位
四. 铝模板施工工艺
2、底板、墙体钢筋绑扎
四. 铝模板施工工艺
3、底板导墙安装
控制标高、孔位
四. 铝模板施工工艺
4、底板导墙混凝土浇筑
四. 铝模板施工工艺
5、墙体模板安装
四. 铝模板施工工艺
6、顶板模板安装
2015年11月26日，国家发改委、住建部关于城市地下综合管廊实行有偿使 用制度的指导意见
2015年9月，住建部、国家开发银行关于推进开发性金融支持城市地下综合 管廊建设的通知。
2015年9月，住建部、中国农业银行关于推进改革性金融支持地下综合管廊 建设的通知。
二.国家重要决策部署
城市地下综合管廊建设一次性建设成本较高，但后期效益十分显著。
一.管廊国内外背景
一.管廊国内外背景
过去注重高层建筑、大广场、宽马路城市“面子”建设的粗放发展，酿成如今“里子”
城下基础设施建设短板的恶果。
注意“面子”的粗放发 展：
城市病丛生：
➢ 管线直埋；
➢ 雾霾；
➢ 城市排水系统按一年一遇 暴雨重现期设计；
➢ 污水不经处理直排； ➢ 垃圾传统填埋； ➢ 空气降污减排不控制； ➢ 公交系统严重滞后 ➢ ………………
以我国最大综合管廊珠海横琴 综合管廊建设为例，全长33.4公里， 总 投 资 22 亿 元 ， 而 横 琴 因 建 设 地 下管廊而节约的土地，产生的直接 经济效益就超过80亿元。
二.国家重要决策部署
住建部计算：按地下综合管廊全寿命周期计算，50年地下综合 管廊与直埋管线相比，所需费用持平。超过50年，综合管廊比直 埋管线所需费用低，到100年综合管廊与直埋管线相比低23%。
——温州管道爆炸：2013年11月24日 下午16时30分许，浙江省温州市 鹿城区马鞍池东路与大南路交叉 口附近一工地发生煤气管道爆炸 事故，该事故造成3人受伤。
2.管廊国内事故频发
2013年8月14日，哈尔滨市辽阳街路面突然塌陷，4人落入深坑， 两死、两伤。事故原因是连续几场强降雨造成土质沉降，致使老旧 排污管线断裂，泥沙灌入人防工程洞体，最终导致地面塌陷。
法 国 巴 黎 1833 年 就 开 始 利 用 采 石 场空间兴建世界上第一条综合管廊， 综合廊内收容了自来水、通讯、电 力、压缩空气等多种类型的市政公 用管线。目前，巴黎已建综合管廊 超过2100km，收容的管线也越来 越多。
1.管廊国外背 景
英国伦敦1861年就开始兴建，综 合管廊内容纳了自来水、通讯、电 力、燃气管道、污水管道等市政公 用管线，迄今为止，伦敦市区就有 20条以上的综合管廊。
东京临海副都心共同沟
1.管廊国外背 景
新加坡滨海湾共同沟隧道
2.管廊国内事故频发
南京——2010年7月28日，位于南京市栖霞区迈皋桥街道的南京塑 料四厂地块拆除工地发生地下丙烯管道泄漏爆燃事故，共造成22人 死亡，120人住院治疗，其中14人重伤，直接经济损失4784万元。
2.管廊国内事故频发
青岛——2013年11月22日，位于山东省青 岛经济技术开发区的中国石油化工股份有限 公司管道储运分公司东黄输油管道泄漏原油 进入市政排水暗渠，在形成密闭空间的暗渠 内油气积聚遇火花发生爆炸，造成62人死亡、 136人受伤，直接经济损失75172万元。
2.管廊国内事故频发
——2014年4月，中石油兰州石化分公司一条管道发生原油泄 漏污染了供水企业的自流沟，威立雅水务集团公司检测发 现，其出厂水苯含量高达118微克／升至200微克／升，远 超出国家限值的10微克／升，引起了当地市民抢购矿泉水。
一.管廊国内外背景
城市水、电力、电信、燃气、油等管线是城市的“生命线”， 生命线的安全是城市运营安全的基础。
管线传统直埋方式 导致事故频发
管线泄漏爆炸 路面塌陷
城市内涝 电缆、光缆挖断 …………
导致人员财产重大伤亡与损失，国家通讯、 城际通讯中断、城市断电、交通拥堵、城市
正常生产生活被破坏。
一.管廊国内外背景
城市道路每开挖1米，城市规划额外的费用就多了1.4万元 全 国 拥 有 城 市 道 路 35.2 万 公 里 、 道 路 面 积 68.3 亿 平 方 米 。 1%“开膛剖肚”，最直接的市政修补费用约6025万元。 城市“开膛破肚”，造成停水断电断炊，中断通讯、网络和电 视，造成巨大经济损失……
¥ 全国每年因施工产生的地下管线事故造成的直接 经济损失近50亿元，间接经济损失约400亿元。
1933年，前苏联开始在莫斯科等大城市建设综合管廊，到目前为止莫斯 科的综合管廊长度超过130公里。1933年，前苏联开始在莫斯科，列宁 格勒（也就是圣彼得堡），基辅等大城市的道路建设时配套建设了综合 管廊。发展至今，仅莫斯科的综合管廊长度就超过了130公里。
1.管廊国外背 景
日本东京临海副都心的市 政基础设施比较齐全，上 下水、供电通信、燃气、 冷暖气和垃圾收集系统连 接到每座建筑，市政管线 有10种之多。为实现市政 管道的高效运行，除雨水 管道外其余9种管线的干管 都被纳入地下管线共同沟。
——十六大提出建设资源节约型环境友好型社会与城市 ——十七大提出人与人、人与自然环境的和谐社会 ——十八大提出建设包括生态文明建设的四大文明建设以及包括 绿色的五大理念。
城市地下空间开发利用是城市可持续发展的重要途径，地 下综合管廊是地下同沟（1833 年）
2.管廊国内事故频发
2011年3月16日上午，北京市海淀区四道口附近一处地热管道发生 爆裂事故，事故将路面炸开直径数米洞口，管道中热气大量外喷，浓 烟达数十米，路面形成积水，有不少行人没能及时躲避，被水蒸气烫 伤，至少有7人被送往医院
2.管廊国内事故频发
2007年2月5日凌晨6：00左右，南京汉中路牌楼巷与汉中路交叉路口 北侧，正在施工的南京地铁二号线出现渗水塌陷，造成天然气管道断裂 爆炸。事故导致附近5000多户居民停水、停电、停气，附近的金鹏大厦 被爆燃的火苗“袭击”，事故没有造成人员伤亡。
➢ 交通拥堵； ➢ 城市内涝； ➢ 垃圾围城； ➢ 垃圾山坍塌和泥石流； ➢ 城市地面地下水系严重污染 ➢ ………………
一.管廊国内外背景
“马路拉链”、“空中蜘蛛网”、 城市内涝、城市水系污染、地面变 压器的随处可见、垃圾围城……
使得城市脏、乱、差。
一.管廊国内外背景
一.管廊国内外背景
二.国家重要决策部署
总书记、总理 直接过问
城市面貌是城市的“面子”， 这些年有了很大的变化，但城 市基础设施，特别是地下管网 设施这些城市的“里子”，目 前仍然薄弱。
二.国家重要决策部署
2014年5月考察内蒙古时指出：“面子” 是城市的风貌，而“里子”则是城市的 良心，只有筑牢“里子”，才能撑起 “面子”，这是城市建设的百年大计； “目前中国正处于城镇化快速发展时期， 但我们的地下管廊建设严重滞后。加快 这方面的建设，很有必要。”
住建部陈政高部长指出：建设8000公里的管廊，每公里造价 1.2亿，总投资近一万亿，还未包括间接拉动投资，消化过剩产 能、拉动经济内需作用明显。
二.国家重要决策部署
二.国家重要决策部署
三. 管廊简要介绍
管廊位于人行 道外侧
城市综合管廊断面示意图
三. 管廊简要介绍
综合管廊是指设置于地面以下用于容纳两种及以上市政管线，设有专 门的检修口、吊装口和监测系统，实施统一规划、设计、建设和管理的 构造物及其附属设施，是目前城市地下空间开发的重要形式之一。
总书记、总理 直接过问
二.国家重要决策部署
李克强2015年7月28日主持国务院常务会议，部署推进 城市地下综合管廊建设。
国务院办公厅连发文件具体指导城市地下综合管廊建设，国办发[2 014]27号《国务院办公厅关于加强城市地下管线建设管理的指导意 见》；
国办发[2015]61号《国务院办公厅关于推进城市地下综合管廊建设的 指导意见》。
目录
一.管廊国内外背景 二.国家重要决策部署 三. 管廊简要介绍
四. 铝模板施工工艺
五.铝模板施工控制 六.进一步深化研究 七.总结
一.管廊国内外背景
20世纪世界经济快速发展，但引发资源剧耗、环境污染、城市病 剧增。
20世纪末里约联合国首脑会议提出世界社会和城市的可持续发展、 21世纪议程——中国21世纪议程承诺可持续发展
英国伦敦共同沟（1861 年）
1.管廊国外背 景
德国汉堡共同沟（1893 年）
德国汉堡1893年开始兴建综合管廊， 综合管廊内容纳了自来水、通讯、 电力、燃气管道、污水管道、热力 管道等市政公用管线。之后，东德 的苏尔，哈利等城市也开始了更大 规模的综合管廊建设。
1.管廊国外背 景
莫斯科共同沟（1933 年）
四. 铝模板施工工艺
7、顶板钢筋绑扎
四. 铝模板施工工艺
8、墙体、顶板混凝土浇筑
五. 铝模板施工控制
1、混凝土垫块安装
C50砂浆垫块
每平米一块
五. 铝模板施工控制
2、脱模剂涂刷
水性脱模剂
五. 铝模板施工控制
3、混凝土浇筑振捣
五. 铝模板施工控制
4、拆模强度控制
侧墙拆除
约12h-24h侧模拆除
五. 铝模板施工控制
5、拆模强度控制
约3天顶板拆除
最大跨度约1m
五. 铝模板施工控制
6、对拉螺栓孔封堵
根据《地下工程防水技术规范》GB50108-2008中第4.1.28。
五. 铝模板施工控制
6、对拉螺栓孔封堵
六.进一步深化研究
1、变形缝堵头模板
木模封端
蜂窝麻面
六.进一步深化研究
1、变形缝堵头模板
缆线型综合管廊
干线型综合管廊
支线型综合管廊
四. 铝模板施工工艺
四. 铝模板施工工艺
1、弹线定位
四. 铝模板施工工艺
2、底板、墙体钢筋绑扎
四. 铝模板施工工艺
3、底板导墙安装
控制标高、孔位
四. 铝模板施工工艺
4、底板导墙混凝土浇筑
四. 铝模板施工工艺
5、墙体模板安装
四. 铝模板施工工艺
6、顶板模板安装
2015年11月26日，国家发改委、住建部关于城市地下综合管廊实行有偿使 用制度的指导意见
2015年9月，住建部、国家开发银行关于推进开发性金融支持城市地下综合 管廊建设的通知。
2015年9月，住建部、中国农业银行关于推进改革性金融支持地下综合管廊 建设的通知。
二.国家重要决策部署
城市地下综合管廊建设一次性建设成本较高，但后期效益十分显著。
一.管廊国内外背景
一.管廊国内外背景
过去注重高层建筑、大广场、宽马路城市“面子”建设的粗放发展，酿成如今“里子”
城下基础设施建设短板的恶果。
注意“面子”的粗放发 展：
城市病丛生：
➢ 管线直埋；
➢ 雾霾；
➢ 城市排水系统按一年一遇 暴雨重现期设计；
➢ 污水不经处理直排； ➢ 垃圾传统填埋； ➢ 空气降污减排不控制； ➢ 公交系统严重滞后 ➢ ………………
以我国最大综合管廊珠海横琴 综合管廊建设为例，全长33.4公里， 总 投 资 22 亿 元 ， 而 横 琴 因 建 设 地 下管廊而节约的土地，产生的直接 经济效益就超过80亿元。
二.国家重要决策部署
住建部计算：按地下综合管廊全寿命周期计算，50年地下综合 管廊与直埋管线相比，所需费用持平。超过50年，综合管廊比直 埋管线所需费用低，到100年综合管廊与直埋管线相比低23%。
——温州管道爆炸：2013年11月24日 下午16时30分许，浙江省温州市 鹿城区马鞍池东路与大南路交叉 口附近一工地发生煤气管道爆炸 事故，该事故造成3人受伤。
2.管廊国内事故频发
2013年8月14日，哈尔滨市辽阳街路面突然塌陷，4人落入深坑， 两死、两伤。事故原因是连续几场强降雨造成土质沉降，致使老旧 排污管线断裂，泥沙灌入人防工程洞体，最终导致地面塌陷。
法 国 巴 黎 1833 年 就 开 始 利 用 采 石 场空间兴建世界上第一条综合管廊， 综合廊内收容了自来水、通讯、电 力、压缩空气等多种类型的市政公 用管线。目前，巴黎已建综合管廊 超过2100km，收容的管线也越来 越多。
1.管廊国外背 景
英国伦敦1861年就开始兴建，综 合管廊内容纳了自来水、通讯、电 力、燃气管道、污水管道等市政公 用管线，迄今为止，伦敦市区就有 20条以上的综合管廊。
东京临海副都心共同沟
1.管廊国外背 景
新加坡滨海湾共同沟隧道
2.管廊国内事故频发
南京——2010年7月28日，位于南京市栖霞区迈皋桥街道的南京塑 料四厂地块拆除工地发生地下丙烯管道泄漏爆燃事故，共造成22人 死亡，120人住院治疗，其中14人重伤，直接经济损失4784万元。
2.管廊国内事故频发
青岛——2013年11月22日，位于山东省青 岛经济技术开发区的中国石油化工股份有限 公司管道储运分公司东黄输油管道泄漏原油 进入市政排水暗渠，在形成密闭空间的暗渠 内油气积聚遇火花发生爆炸，造成62人死亡、 136人受伤，直接经济损失75172万元。
2.管廊国内事故频发
——2014年4月，中石油兰州石化分公司一条管道发生原油泄 漏污染了供水企业的自流沟，威立雅水务集团公司检测发 现，其出厂水苯含量高达118微克／升至200微克／升，远 超出国家限值的10微克／升，引起了当地市民抢购矿泉水。
一.管廊国内外背景
城市水、电力、电信、燃气、油等管线是城市的“生命线”， 生命线的安全是城市运营安全的基础。
管线传统直埋方式 导致事故频发
管线泄漏爆炸 路面塌陷
城市内涝 电缆、光缆挖断 …………
导致人员财产重大伤亡与损失，国家通讯、 城际通讯中断、城市断电、交通拥堵、城市
正常生产生活被破坏。
一.管廊国内外背景
城市道路每开挖1米，城市规划额外的费用就多了1.4万元 全 国 拥 有 城 市 道 路 35.2 万 公 里 、 道 路 面 积 68.3 亿 平 方 米 。 1%“开膛剖肚”，最直接的市政修补费用约6025万元。 城市“开膛破肚”，造成停水断电断炊，中断通讯、网络和电 视，造成巨大经济损失……
¥ 全国每年因施工产生的地下管线事故造成的直接 经济损失近50亿元，间接经济损失约400亿元。
1933年，前苏联开始在莫斯科等大城市建设综合管廊，到目前为止莫斯 科的综合管廊长度超过130公里。1933年，前苏联开始在莫斯科，列宁 格勒（也就是圣彼得堡），基辅等大城市的道路建设时配套建设了综合 管廊。发展至今，仅莫斯科的综合管廊长度就超过了130公里。
1.管廊国外背 景
日本东京临海副都心的市 政基础设施比较齐全，上 下水、供电通信、燃气、 冷暖气和垃圾收集系统连 接到每座建筑，市政管线 有10种之多。为实现市政 管道的高效运行，除雨水 管道外其余9种管线的干管 都被纳入地下管线共同沟。
——十六大提出建设资源节约型环境友好型社会与城市 ——十七大提出人与人、人与自然环境的和谐社会 ——十八大提出建设包括生态文明建设的四大文明建设以及包括 绿色的五大理念。
城市地下空间开发利用是城市可持续发展的重要途径，地 下综合管廊是地下同沟（1833 年）
2.管廊国内事故频发
2011年3月16日上午，北京市海淀区四道口附近一处地热管道发生 爆裂事故，事故将路面炸开直径数米洞口，管道中热气大量外喷，浓 烟达数十米，路面形成积水，有不少行人没能及时躲避，被水蒸气烫 伤，至少有7人被送往医院
2.管廊国内事故频发
2007年2月5日凌晨6：00左右，南京汉中路牌楼巷与汉中路交叉路口 北侧，正在施工的南京地铁二号线出现渗水塌陷，造成天然气管道断裂 爆炸。事故导致附近5000多户居民停水、停电、停气，附近的金鹏大厦 被爆燃的火苗“袭击”，事故没有造成人员伤亡。
➢ 交通拥堵； ➢ 城市内涝； ➢ 垃圾围城； ➢ 垃圾山坍塌和泥石流； ➢ 城市地面地下水系严重污染 ➢ ………………
一.管廊国内外背景
“马路拉链”、“空中蜘蛛网”、 城市内涝、城市水系污染、地面变 压器的随处可见、垃圾围城……
使得城市脏、乱、差。
一.管廊国内外背景
一.管廊国内外背景
二.国家重要决策部署
总书记、总理 直接过问
城市面貌是城市的“面子”， 这些年有了很大的变化，但城 市基础设施，特别是地下管网 设施这些城市的“里子”，目 前仍然薄弱。
二.国家重要决策部署
2014年5月考察内蒙古时指出：“面子” 是城市的风貌，而“里子”则是城市的 良心，只有筑牢“里子”，才能撑起 “面子”，这是城市建设的百年大计； “目前中国正处于城镇化快速发展时期， 但我们的地下管廊建设严重滞后。加快 这方面的建设，很有必要。”
住建部陈政高部长指出：建设8000公里的管廊，每公里造价 1.2亿，总投资近一万亿，还未包括间接拉动投资，消化过剩产 能、拉动经济内需作用明显。
二.国家重要决策部署
二.国家重要决策部署
三. 管廊简要介绍
管廊位于人行 道外侧
城市综合管廊断面示意图
三. 管廊简要介绍
综合管廊是指设置于地面以下用于容纳两种及以上市政管线，设有专 门的检修口、吊装口和监测系统，实施统一规划、设计、建设和管理的 构造物及其附属设施，是目前城市地下空间开发的重要形式之一。
总书记、总理 直接过问
二.国家重要决策部署
李克强2015年7月28日主持国务院常务会议，部署推进 城市地下综合管廊建设。
国务院办公厅连发文件具体指导城市地下综合管廊建设，国办发[2 014]27号《国务院办公厅关于加强城市地下管线建设管理的指导意 见》；
国办发[2015]61号《国务院办公厅关于推进城市地下综合管廊建设的 指导意见》。
