钢结构工程质量检验课件

《钢结构结构施工质量验收规范》（2002）--钢结构焊接工程5 钢结构焊接工程5.1一般规定5.1.1本章适用于钢结构制作和安装中的钢构件焊接和焊钉焊接的工程质量验收。

5.1.2钢结构焊接工程可按相应的钢结构制作或安装工程检验批的划分为一个或若干个检验批。

说明：5.1.2钢结构焊接工程检验批的划分应符合钢结构施工检验批的检验要求。

考虑不同的钢结构工程验收批其焊缝数量有较大差异，为了便于检验，可将焊接工程划分一个或几个检验批。

5.1.3碳素结构应在焊缝冷却到环境温度、低合金结构钢应在完成焊接24h以后，进行焊缝探伤检验。

说明：5.1.3在焊接过程中、焊缝冷却过程及以后的相当长的一段时间可能产生裂纹。

普通碳素钢产生延迟裂纹的可能性很小，因此规定在焊缝冷却到环境温度后即可进行外观检查。

低合金结构钢焊缝的延迟时间较长，考虑到工厂存放条件、现场安装进度、工序衔接的限制以及随着时间延长，产生延迟裂纹的几率逐渐减小等因素，本规范以焊接完成24h后外观检查的结果作为验收的论据。

5.1.4焊缝施焊后应在工艺规定的焊缝及部位打上焊工钢印。

说明：5.1.4本条规定的目的是为了加强焊工施焊质量的动态管理，同时使钢结构工程焊接质量的现场管理更加直观。

5.2钢构件焊接工程I 主控项目5.2.1焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及国家现行行业标准《建筑钢结构焊接技术规程》JGJ81的规定。

焊条、焊剂、药芯焊丝、熔嘴等在使用前，应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。

检查数量：全数检查。

检验方法：检查质量证明书和烘焙记录。

说明：5.2.1焊接材料对钢结构焊接工程的质量有重大影响。

其选用必须符合设计文件和国家现行标准的要求。

对于进场时经验收合格的焊接材料，产品的生产日期、保存状态、使用烘焙等也直接影响焊接质量。

本条即规定了焊条的选用和使用要求，尤其强调了烘焙状态，这是保证焊接质量的必要手段。

钢结构工程检验批质量验收记录(工程技术)一、项目背景本次钢结构工程位于某城市的商业综合体项目中，总占地面积约5000平方米，包括地下两层和地上五层的建筑。

钢结构是整个建筑的主要承重结构，其质量验收对于保证建筑安全和工程质量具有重要意义。

二、检验批信息检验批名称：钢结构工程检验日期：2022年5月15日检验批编号：GJ建设单位：XXX有限公司监理单位：XXX监理有限公司施工单位：XXX建筑工程有限公司三、检验内容根据工程进度及施工图纸要求，本次钢结构工程检验批的验收内容包括以下几项：1. 钢结构材料检验：对钢材的规格、型号、强度等进行检查，确保其符合设计要求；2. 焊接工艺检验：对焊缝的焊接工艺进行检验，包括焊接电流、焊接参数等；3. 钢结构安装质量检验：对钢结构的安装过程进行检查，包括对节点连接、构配件的检验；4. 防腐防锈处理检验：对钢结构表面的防腐防锈处理进行检验，确保其达到设计要求；5. 钢结构尺寸检验：对钢结构的尺寸进行检验，包括长度、宽度、高度等尺寸准确性的检查。

四、验收方法钢结构工程的验收根据国家相关标准和规范进行，具体验收方法如下：1. 材料检验：抽查材料的样品，进行外观质量、尺寸和力学性能测定；2. 焊接工艺检验：抽查焊接接头，进行焊缝的可视检查和无损检测；3. 安装质量检验：通过抽样检查、现场抽查等方式进行安装质量检验；4. 防腐防锈处理检验：对钢结构表面进行目测和检测，确保防腐防锈层完好；5. 尺寸检验：对钢结构的尺寸进行测量、检查，确保与设计要求一致。

五、验收结果经过以上检验内容的检查，本次验收结果如下：1. 钢结构材料检验合格，各项指标符合设计要求；2. 焊接工艺检验合格，焊缝质量良好，无明显缺陷；3. 钢结构安装质量检验合格，节点连接牢固，构配件符合要求；4. 防腐防锈处理检验合格，钢结构表面防腐防锈层完好；5. 钢结构尺寸检验合格，各项尺寸准确性符合设计要求。

六、问题记录与改进措施在本次验收过程中，未发现任何问题和不合格项。

钢结构需要做哪些检测如何检测钢结构工程质量篇一：钢结构质量检测手册一、引言：钢结构工程是现代建筑领域中重要的一部分，其质量直接关系到建筑工程的安全和稳定性。

为了确保钢结构工程的质量，需要进行严格的检测工作。

本文将详细介绍钢结构需要做哪些检测以及如何检测钢结构工程质量。

二、钢结构检测内容：1. 材料检测：1.1 钢材分类检测1.2 钢材检验标准1.3 钢材外观检测1.4 钢材物理性能测试2. 焊接连接检测：2.1 焊接工艺评定2.2 焊缝外观检测2.3 焊接质量控制2.4 焊接材料检测3. 结构安装检测：3.1 钢结构零件安装检测 3.2 结构工程水平检测3.3 结构尺寸和位置检测3.4 钢构架体整体平衡检测4. 结构缺陷检测：4.1 表面缺陷检测4.2 内部缺陷检测4.3 厚度检测4.4 检测仪器使用注意事项5.1 钢结构安全评定5.2 钢结构质量评定5.3 缺陷处理与修复5.4 检测报告编制三、附件：1. 钢材检验标准2. 焊接工艺评定表3. 结构工程水平检测仪器说明书4. 钢结构安全评定报告范本5. 钢结构质量评定报告范本四、法律名词及注释：1. 建筑法：指国家制定并施行的建筑行业的法律法规，包括建筑设计、施工、质量检测等方面的规定。

2. 建筑质量监督法：指对建筑工程施工和使用过程中的质量问题进行监督和管理的相关法律法规。

---篇二：钢结构工程质量检测指南一、前言：钢结构工程作为现代建筑的重要组成部分，其质量直接关系到建筑的安全和稳定。

为了确保钢结构工程的质量，有必要进行全面的检测工作。

本文将详细介绍钢结构工程质量检测的内容和方法。

二、检测内容：1. 材料检测：1.1 钢材分类及检测方法1.2 钢材检验标准1.3 钢材外观和尺寸检测1.4 钢材物理性能测试2. 焊接连接检测：2.1 焊接工艺评定2.2 焊缝外观和尺寸检测 2.3 焊接质量控制2.4 焊接材料检测3. 结构安装检测：3.1 钢结构零部件安装检测 3.2 结构水平和垂直度检测 3.3 结构尺寸和位置检测3.4 钢结构整体平衡检测4. 缺陷检测：4.1 表面缺陷检测4.2 内部缺陷检测4.3 壁厚检测4.4 检测仪器的选择和使用5.1 钢结构安全评估5.2 钢结构质量评估5.3 缺陷处理与修复5.4 检测报告编制三、附件：1. 钢材检验标准2. 焊接工艺评定表3. 结构水平和垂直度检测仪器说明书4. 钢结构安全评估报告范本5. 钢结构质量评估报告范本四、法律名词及注释：1. 建筑法：指国家制定并施行的建筑行业的法律法规，包括建筑设计、施工、质量检测等方面的规定。

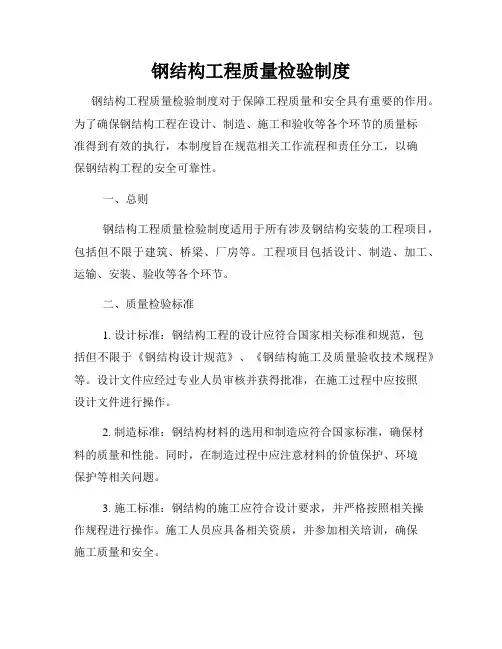

钢结构工程质量检验制度钢结构工程质量检验制度对于保障工程质量和安全具有重要的作用。

为了确保钢结构工程在设计、制造、施工和验收等各个环节的质量标准得到有效的执行，本制度旨在规范相关工作流程和责任分工，以确保钢结构工程的安全可靠性。

一、总则钢结构工程质量检验制度适用于所有涉及钢结构安装的工程项目，包括但不限于建筑、桥梁、厂房等。

工程项目包括设计、制造、加工、运输、安装、验收等各个环节。

二、质量检验标准1. 设计标准：钢结构工程的设计应符合国家相关标准和规范，包括但不限于《钢结构设计规范》、《钢结构施工及质量验收技术规程》等。

设计文件应经过专业人员审核并获得批准，在施工过程中应按照设计文件进行操作。

2. 制造标准：钢结构材料的选用和制造应符合国家标准，确保材料的质量和性能。

同时，在制造过程中应注意材料的价值保护、环境保护等相关问题。

3. 施工标准：钢结构的施工应符合设计要求，并严格按照相关操作规程进行操作。

施工人员应具备相关资质，并参加相关培训，确保施工质量和安全。

4. 验收标准：钢结构工程的验收应根据相关标准进行，并由专业人员进行严格检查。

验收结果应及时报告项目经理和相关单位，并经相关主管部门确认后方可投入使用。

三、质量检验流程1. 设计阶段：设计单位应按照设计标准进行设计，并编制设计文件。

设计文件应经过专业人员审核，并报送给相关单位进行审查。

审查通过后，设计文件方可进入施工阶段。

2. 制造阶段：制造单位应按照制造标准选用材料，并进行制造和加工。

制造过程中应进行质量检验，确保材料和构件的质量符合要求。

3. 运输阶段：运输单位应按照运输要求，对钢结构进行正确的装载、固定和包装，以确保在运输过程中不受到损坏。

4. 安装阶段：施工单位应按照设计要求和施工标准进行安装，确保钢结构的安全和稳定。

在安装过程中，应进行质量检验和监督，发现问题及时处理，保证安装质量。

5. 验收阶段：验收单位应按照验收标准进行验收，对钢结构工程进行全面的检查。

一．目的检测钢结构工程焊接质量。

指导检测人员按规程正确操作，确保检测结果科学、准确。

二．检测参数及执行标准1.检测参数钢结构外观质量、焊缝质量；2.执行标准GB50205－2001《钢结构工程施工质量验收规范》第4.3.4条的规定，第五章的规定（其中5.2.4条为强制性条文）；GB50221－95《钢结构工程质量检验评定标准》2.2.6.条的规定；GB11345－95《钢焊缝手工超声波探伤方法和探伤结果分级》12、13条的规定；JB/T9218-1999《渗透探伤方法》。

三．适用范围适用于建筑工程的单层、多层、网架等轻型钢结构施工质量检验评定。

四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。

五．样本大小及抽检方法1.对工厂制作焊缝的超声探伤，应按每条焊缝计算百分比(一级焊缝100%,二级焊缝20%)，且探伤长度应不小于200mm，对焊缝长度不足200mm时，应对整条焊缝进行探伤。

2.对结构现场安装焊缝的超声探伤，应按同一类型、同一施焊条件的焊缝条数计算百分比(一级焊缝100%,二级焊缝20%)，探伤长度应不小于200mm，并应不少于1条焊缝。

3.对T型接头、角接接头和要求熔透的对接和角对接组合焊缝的外观检查数量：同类焊缝抽查10%，且不应少于3条。

4.对焊缝表面不得有裂纹、焊瘤等缺陷。

一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。

且一级焊缝不得有咬边、未焊满等缺陷。

外观检查数量：每批同类构件抽查10%、且不应少于3件；被抽查构件中每一类型焊缝按条数抽查5%、且不应少于1条；每条检查1处，总抽查数不应少于10处。

5.拼装后焊接球、螺栓球及杆件的外观质量按节点数量抽查5%，但不应少于5个。

6.钢结构网架在自重及屋面工程完成后的挠度值：小跨度网架结构测量下弦中央一点，大中跨度网架结构测量下弦中央一点及各向下弦跨度四等分点处。

7.焊接球焊缝每一规格按数量抽查5%，且不应少于3个。

钢结构工程质量检验评定标准1总则1.0.1为统一钢结构工程质量检验评定方法,促进企业加强管理,确保工程质量,制定本标准。

1.0.2本标准适用于工业与民用建筑与般构筑物的单层、多层、高层以及轻型和网架等钢结构工程的质量检验和评定。

1.0.3本标准与现行国家标准《钢结构工程施工及验收规范》、《冷弯薄壁型钢结构技术规范》配套执行。

1.0.4有特殊要求的钢结构工程在采用本标准时,尚应执行国家现行有关标准的规定。

2基本规定2.1钢结构工程项目的划分2.1.1钢结构工程的质量检验和评定应划分为钢结构安装工程和钢结构制作工程。

钢结构安装工程应按分项工程分部工程和单位工程进行质量检验和评定;钢结构制作工程应按分项工程分部工程和制作项目进行质量检验和评定。

2.1.2钢结构工程的划分应符合下列规定:2.1.2.钢结构安装工程。

(1)分项工程。

应按钢结构焊接、钢结构高强度螺栓连接、钢结构主体结构安装、钢结构围护结构安装、钢平台钢梯和防护栏杆安装、压型金属板的安装和钢结构涂装等主要工种和工序工程进行划分。

(2)分部工程应按空间刚度单元进行划分。

(3)单位工程应按钢结构重量大于或等于2000t,并由种类齐全的钢结构构件构成的独立建(构)筑物或大型工业钢结构工程中结构独立的工艺区段的钢结构安装工程进行划分2.1.22钢结构制作工程(1)分项工程。

应按钢柱焊接、钢柱制作、钢柱涂装、钢架焊接、钢架制作、钢析架涂装、钢析架组装高强度螺栓连接、钢吊车梁焊接、钢吊车梁制作、钢吊车梁涂装和压型金属板制作等构件种类的主要工种工程进行划分。

(2)分部工程。

应按钢柱制作、吊车梁制作、架制作、墙架连接系统构件制作、钢平台钢梯和防护栏杆制作、压型屋面板制作、压型墙面板制作和压型楼板制作等构件种类进行划分。

(3)制作项目应按钢结构安装单位工程或钢结构制作合同规定的全部构件制作进行划分。

2.2质量检验评定等级2.2.1分项工程、分部工程和单位工程或制作项目的质量检验评定应划分为“优良”与“合格”两个等级。
