顶管法的概念、发展由来、施工特点、设备构成及施工的关键技术

目录第一章顶管法概论第二章顶管法施工分类第三章顶管机及选项第四章工作井及其布置第五章顶力计算与后背受力计算第六章顶管法施工第七章管节接缝的防水第一章顶管法概论、1、顶管法基本概念顶管法施工是继盾构施工之后发展起来的一种土层地下工程施工方法，主要用于地下供水管、排水管、煤气管、电讯电缆管等的施工。

它不需开挖面层，且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等，是一种非开挖的敷设地下管道的施工方法。

2、顶管法发展历史顶管施工技术始于1896年美国的北太平洋铁路铺设工程的施工中。

1948年日本第一次采用顶管施工方法，在尼崎市的铁路下顶进了一根内径600mm的铸铁管，顶距只在6米。

我国较早的顶管施工约在上世纪50年代，初期主要是手掘式顶管，设备也较简陋。

我国顶管技术真正较大的发展是从上世纪80年代中期开始。

1988年上海研制成功我国第一台土压平衡掘进机。

3、施工过程一般是先在工作坑内设置支座和安装液压千斤顶，借助主顶油缸及管道间中继间等的推力，把工具管或掘进机从工作坑内穿过土层一直推到接收坑内吊起，与此同时，紧随工具管或掘进机后面，将预制的管段顶入地层。

是边顶进，边开挖地层，边将管段接长的管道埋设方法。

4、技术发展随着时间的推移，顶管技术得到迅速发展。

主要体现在以下方面：（1）、一次连续顶进的距离，越来越长（2）、顶管直径，向大小直径两个方向发展（3）、管材，向钢筋混凝土管、钢管、玻璃钢顶管发展（4）、挖掘技术，机械化程度越来越高（5）、顶管线路的曲直度，曲线形状越来越复杂，曲率半径越来越小。

5、盾构法和顶管法的异同点：相同点：（1）二者都属于暗挖法施工大口径（>900㎜）地下工程的主要施工方法。

（2）二者都要开挖工作基坑（工作井和接收井），工作基坑的施工方法相同。

（3）二者工作面的开挖方法，出、进洞施工技术基本相似。

（4）二者都要注意接缝防水处理、地表沉降控制、周边环境保护等问题，都要进行注压浆。

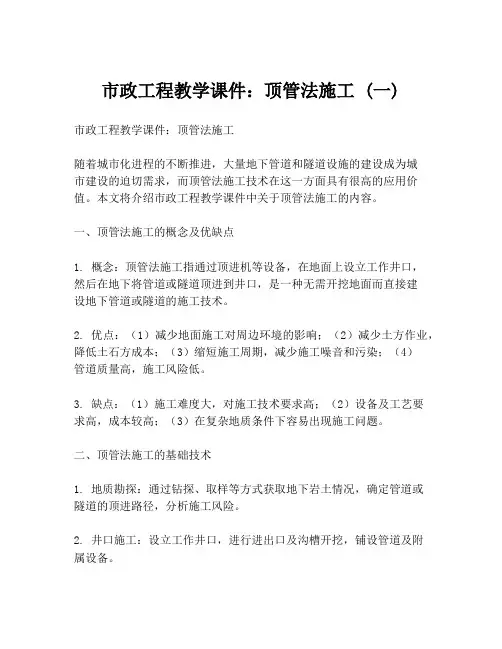

市政工程教学课件：顶管法施工 (一)市政工程教学课件：顶管法施工随着城市化进程的不断推进，大量地下管道和隧道设施的建设成为城市建设的迫切需求，而顶管法施工技术在这一方面具有很高的应用价值。

本文将介绍市政工程教学课件中关于顶管法施工的内容。

一、顶管法施工的概念及优缺点1. 概念：顶管法施工指通过顶进机等设备，在地面上设立工作井口，然后在地下将管道或隧道顶进到井口，是一种无需开挖地面而直接建设地下管道或隧道的施工技术。

2. 优点：（1）减少地面施工对周边环境的影响；（2）减少土方作业，降低土石方成本；（3）缩短施工周期，减少施工噪音和污染；（4）管道质量高，施工风险低。

3. 缺点：（1）施工难度大，对施工技术要求高；（2）设备及工艺要求高，成本较高；（3）在复杂地质条件下容易出现施工问题。

二、顶管法施工的基础技术1. 地质勘探：通过钻探、取样等方式获取地下岩土情况，确定管道或隧道的顶进路径，分析施工风险。

2. 井口施工：设立工作井口，进行进出口及沟槽开挖，铺设管道及附属设备。

3. 顶进机的选择与安装：根据管道直径、长度及地质情况等因素选择合适的顶进机，进行安装及调试。

4. 施工过程控制：顶进机的作业和前进速度，管道的对称性、接头等施工过程进行控制。

5. 后续施工：对设施进行管道测试、封堵、背fill等工序，确保施工质量。

三、顶管法施工的施工应用1. 城市地下供水、排水管道的建设。

2. 地下铁隧道、道路隧道等交通设施的建设。

3. 石油、天然气管道的建设，解决国内能源保障问题。

4. 煤矿、金矿等行业地下管道的建设等。

综上所述，顶管法施工技术已经在各种市政工程中得到广泛应用，具有快速、高效、环保等优点，但施工难度较大。

市政工程教学课件的介绍可以激发学生兴趣，提高实际操作技能和工作能力。

地下管道施工中的顶管技术地下管道的施工是现代城市基础设施建设不可或缺的一部分。

而在地下管道的施工中，顶管技术被广泛应用。

顶管技术是一种非开挖施工方法，通过将管道顶部推进或拉伸到地下，完成管道的铺设，避免了破坏地表的开挖施工方式，减少了对周边环境的影响。

本文将对地下管道施工中的顶管技术进行介绍和分析。

一、顶管技术的基本原理顶管技术的基本原理是利用推进装置将管道的顶部推进到地下。

推进装置通常由液压缸、推进盾构机等组成。

在施工过程中，首先需要开挖一个起始井和终点井，井口与地下顶管保持一定的距离，然后利用推进装置将管道顶部依次推进到地下，最后通过拆除与顶管相连的推进装置，完成管道的铺设。

二、顶管技术的优势1.环境友好：顶管技术采用非开挖施工方法，避免了开挖过程中对周边环境的破坏和污染。

相比较于传统的开挖施工方式，顶管技术减少了噪音、扬尘等不利于环境的因素。

2.快速高效：顶管技术施工速度快，能够提高工程施工效率。

同时，由于施工过程中对周边道路、地下设施的影响较小，可以减少施工期间的交通堵塞和对居民生活的影响。

3.管道质量可控：顶管技术施工过程中，可以实时监测管道位置，确保管道的铺设质量。

同时，顶管技术能够适应不同地质条件下的施工，提高了管道的抗压能力和使用寿命。

三、顶管技术的应用1.城市给排水管道：在城市给排水体系的建设中，顶管技术被广泛应用。

通过顶管技术，能够快速、高效地完成城市给排水管道的铺设，确保城市内各个区域的供水和排水正常运行。

2.地铁隧道：地铁隧道的施工是一个复杂且关键的工程，顶管技术在其中扮演着重要的角色。

地铁隧道顶管技术的应用，可以减少对地表的干扰，保护周围建筑物的安全，同时提高隧道的稳定性和密封性。

3.石油、天然气管道：石油、天然气等能源管道的铺设对供应链的稳定性至关重要。

顶管技术在石油、天然气管道建设中的应用，能够提高施工效率，降低施工成本，同时保证管道的安全和稳定运行。

四、顶管技术的发展趋势随着科技的不断进步和管道建设的需求增加，顶管技术也在不断发展和创新。

顶管法施工技术5.1 顶管法施工的概念顶管法是指隧道或地下管道穿越铁路、道路、河流或建筑物等各种障碍物时采用的一种暗挖式施工方法。

顶管法属于非开挖施工,是一种不开挖或者少开挖的管道埋设施工技术,它不需要开挖面层就能穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等。

顶管法施工工序是:在工作坑内借助顶进设备产生的顶力克服管道与周围土壤的摩擦力,将管道按设计坡度顶入土层中,并运走土方。

一节管道顶入土层中后,接续顶进第二节管道,这样依序顶入各节管道,做好接口,建成涵管。

其原理是借助主顶油缸、管道间及中继间等推力,把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起。

管道紧随其后,埋设在两坑之间,以实现非开挖敷设地下管道。

顶管法施工原理见图5.1。

图5.1 顶管法施工原理示意图5.2 顶管法施工技术发展史顶管法施工是继盾构法施工之后发展起来的地下管道施工方法,最早应用于1896年美国北太平洋铁路铺设工程,已有百年历史,20世纪60年代在世界各国推广应用,1970年,德国汉堡下水道混凝土顶管,直径 2.6m,一次最大顶进距离1200m,为国外首次最大顶距。

近20年,日本研究开发土压平衡、水压平衡顶管机等先进顶管机头和工法。

20世纪50年代中国从北京、上海开始试用。

1986年,上海穿越黄浦江输水钢质管道,应用计算机控制,激光导向等先进技术,单向顶进距离1120m,顶进轴线精度:(-150,+150)mm,上下(-50,+50)mm。

1981年,浙江镇海穿越甬江管道,直径2.6m,单向顶进581m,采用5只中继环,上下左右偏差(-10,+10)mm。

1997年,中国上海黄浦江上游引水工程长桥支线钢管顶管,直径 3.5m,一次最大顶进距离为1743m,创造了钢管顶管世界纪录。

2001年,中国浙江嘉兴污水钢筋混凝土顶管,直径2m,一次最大顶进距离为2050m,创造了混凝土顶管世界纪录。

5.3 顶管机分类(1)按顶管口径大小分为大口径、中口径、小口径和微型顶管四种。

顶管施工发展史1. 引言顶管施工是一种地下管道施工技术，用于在地下开挖隧道并安装管道。

它具有减少对地面交通和建筑物的干扰的优势，逐渐成为城市发展中不可或缺的一部分。

本文将介绍顶管施工的发展历史，从早期的手工操作到现代化机械化设备的应用。

2. 早期手工操作时期早期顶管施工主要依靠人力进行，施工过程较为简单。

工人们使用锄头和铁锹手动开挖隧道，并逐段安装管道。

这种方法费时费力，效率低下，但在当时是唯一可行的方式。

3. 机械化设备的引入20世纪初，随着机械化设备的发展，顶管施工开始迈向一个新阶段。

首先是使用蒸汽机来驱动钻孔机和爆破设备，在开挖隧道时提高了效率。

然后是引入液压系统和电动设备，进一步简化了操作流程。

4. 创新技术的应用20世纪中叶，随着科技的进步，顶管施工迎来了一系列创新技术的应用。

其中最重要的是推土机和挖掘机的使用。

推土机可以快速平整地面，为隧道的开挖提供了坚实的基础；而挖掘机则可以高效地开挖土壤和岩石，大大提高了施工速度。

5. 数字化技术的革新随着计算机技术和数字化技术的发展，顶管施工进入了一个全新的时代。

现代化顶管施工使用计算机辅助设计（CAD）软件进行方案设计，并利用全站仪进行精确测量。

这些技术使得施工过程更加准确、高效。

6. 现代化设备的应用近年来，随着自动化和智能化技术的发展，顶管施工设备也得到了极大改进。

例如，引入了全自动控制系统，可以实时监测设备状态并进行调整；使用激光导航系统可以精确定位；还有无人驾驶设备在一些特定环境下进行作业。

7. 环保意识与可持续发展在现代社会中，环保意识和可持续发展成为重要的关键词。

顶管施工也不例外，越来越注重减少对环境的影响。

例如，使用更环保的材料和清洁能源；加强废弃物处理和回收利用等。

8. 结论顶管施工经历了从手工操作到机械化设备、创新技术再到数字化技术和现代化设备的发展历程。

在未来，随着科技的不断进步，顶管施工将继续朝着更高效、更环保的方向发展。

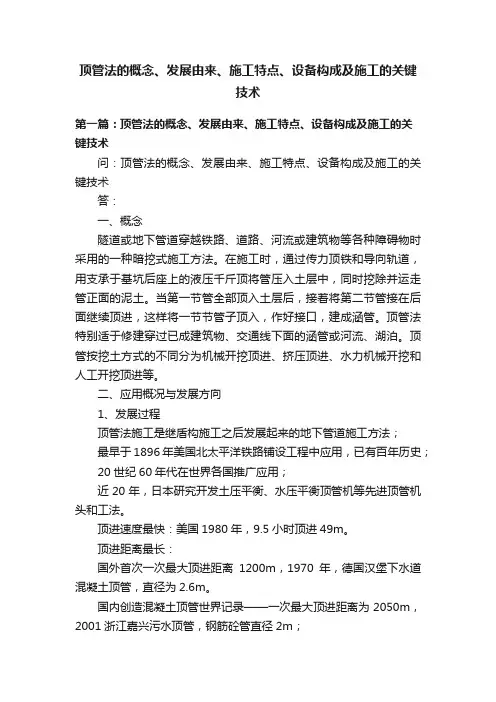

顶管法的概念、发展由来、施工特点、设备构成及施工的关键技术第一篇：顶管法的概念、发展由来、施工特点、设备构成及施工的关键技术问：顶管法的概念、发展由来、施工特点、设备构成及施工的关键技术答：一、概念隧道或地下管道穿越铁路、道路、河流或建筑物等各种障碍物时采用的一种暗挖式施工方法。

在施工时，通过传力顶铁和导向轨道，用支承于基坑后座上的液压千斤顶将管压入土层中，同时挖除并运走管正面的泥土。

当第一节管全部顶入土层后，接着将第二节管接在后面继续顶进，这样将一节节管子顶入，作好接口，建成涵管。

顶管法特别适于修建穿过已成建筑物、交通线下面的涵管或河流、湖泊。

顶管按挖土方式的不同分为机械开挖顶进、挤压顶进、水力机械开挖和人工开挖顶进等。

二、应用概况与发展方向1、发展过程顶管法施工是继盾构施工之后发展起来的地下管道施工方法；最早于1896年美国北太平洋铁路铺设工程中应用，已有百年历史；20世纪60年代在世界各国推广应用；近20年，日本研究开发土压平衡、水压平衡顶管机等先进顶管机头和工法。

顶进速度最快：美国1980年，9.5小时顶进49m。

顶进距离最长：国外首次一次最大顶进距离1200m，1970年，德国汉堡下水道混凝土顶管，直径为2.6m。

国内创造混凝土顶管世界记录——一次最大顶进距离为2050m，2001浙江嘉兴污水顶管，钢筋砼管直径2m；国内创造钢管顶管世界记录——一次最大顶进距离为1743m，1997年上海黄浦江上游引水工程的长桥支线顶管，钢管直径3.5m；中国从50年代从北京、上海开始试用。

1986年上海穿越黄浦江输水钢质管道，应用计算机控制，激光导向等先进技术，单向顶进距离1120m，顶进轴线精度：左右﹤±150mm，上下﹤±50mm。

1981年浙江镇海穿越甬江管道，直径2.6m，单向顶进581m，采用5只中继环，上下左右偏差﹤10mm。

2、发展方向（1）长大距离顶管普通顶管一般距离≤100m，无中继环，（现在某些专家认为可能提高到300m），长距离顶管﹥100m，长大距离﹥1000m。

顶管技术在市政工程管道施工中的应用顶管技术是一种广泛应用于市政工程管道施工中的先进技术，它通过在地下施工过程中利用顶管机器进行管道无开挖铺设，极大地减少了对地表和地下设施的影响，提高了施工效率和管道工程的质量。

本文将对顶管技术在市政工程管道施工中的应用进行详细介绍。

一、顶管技术的原理及特点顶管技术是一种新型的管道铺设方法，它主要通过顶管机器进行管道的无开挖铺设。

具体而言，顶管机器通过一定的推力和拉力，将管道从地面推入土壤深处，完成管道的铺设工作。

顶管技术相比传统的开挖铺设方法具有如下特点：1. 无开挖施工：顶管技术不需要对地面进行开挖，减少了对周边环境的破坏，同时避免了挖掘过程中可能出现的地质灾害。

2. 施工效率高：顶管技术的施工速度快，能够在短时间内完成较长距离的管道铺设，提高了施工效率，减少了施工周期。

3. 施工成本低：由于顶管技术不需要进行大面积的开挖工程，减少了对施工材料、人力资源和时间的需求，降低了施工成本。

4. 对周边环境的影响小：顶管技术可以减少对周边建筑、道路和地下管线的干扰，降低了对周边环境的影响和破坏。

5. 施工质量高：顶管技术能够保证管道的直线度和平整度，减少了管道的变形和损坏，提高了管道的使用寿命。

在市政工程管道施工中，顶管技术已经得到了广泛的应用，成为了改善城市地下管网的重要手段，下面将以给水管道施工为例，介绍顶管技术在市政工程中的具体应用。

二、顶管技术在给水管道施工中的应用1. 市政给水管道的重要性城市的给水管道是城市市政基础设施的重要组成部分，它承担着城市居民生活用水和工业生产用水的输送任务。

随着城市化进程的加快和人口的增长，给水管网的建设和更新成为了城市管理的重要内容。

而给水管道的施工对城市的交通和居民生活造成了一定的影响，因此需要采用一种无开挖的快速施工方法。

2. 顶管技术在给水管道施工中的应用顶管技术在给水管道的施工中具有明显的优势，它避免了对地表的开挖，减少了对道路交通的影响和施工噪音，有利于减少对周边居民生活的干扰。

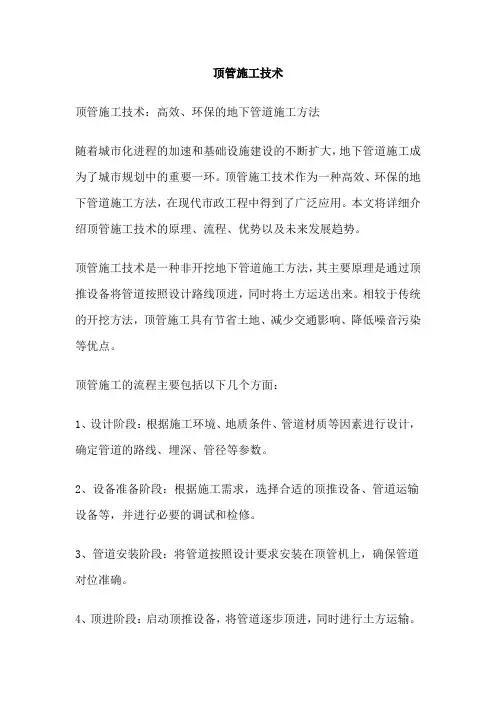

顶管施工技术顶管施工技术：高效、环保的地下管道施工方法随着城市化进程的加速和基础设施建设的不断扩大，地下管道施工成为了城市规划中的重要一环。

顶管施工技术作为一种高效、环保的地下管道施工方法，在现代市政工程中得到了广泛应用。

本文将详细介绍顶管施工技术的原理、流程、优势以及未来发展趋势。

顶管施工技术是一种非开挖地下管道施工方法，其主要原理是通过顶推设备将管道按照设计路线顶进，同时将土方运送出来。

相较于传统的开挖方法，顶管施工具有节省土地、减少交通影响、降低噪音污染等优点。

顶管施工的流程主要包括以下几个方面：1、设计阶段：根据施工环境、地质条件、管道材质等因素进行设计，确定管道的路线、埋深、管径等参数。

2、设备准备阶段：根据施工需求，选择合适的顶推设备、管道运输设备等，并进行必要的调试和检修。

3、管道安装阶段：将管道按照设计要求安装在顶管机上，确保管道对位准确。

4、顶进阶段：启动顶推设备，将管道逐步顶进，同时进行土方运输。

5、焊接阶段：在顶进过程中，根据需要将管道进行焊接，确保管道的连续性和稳定性。

6、验收阶段：完成顶进后，进行质量检查和验收，确保管道符合设计要求。

顶管施工技术的优势主要表现在以下几个方面：1、高效率：顶管施工能够大大缩短施工周期，提高施工效率。

2、低成本：相较于传统的开挖方法，顶管施工无需大量开挖和回填，降低了施工成本。

3、环保：顶管施工能够减少对城市交通和环境的影响，符合现代城市规划的环保要求。

4、适用范围广：顶管施工适用于各种复杂的地质条件和环境，能够满足不同市政工程的需求。

尽管顶管施工技术具有诸多优点，但在实际施工过程中仍存在一些安全隐患和挑战。

例如，地质条件不良、地下水位过高、土方坍塌等问题都可能影响顶管施工的顺利进行。

因此，在进行顶管施工时，必须采取有效的安全措施和技术手段，确保施工过程的安全和稳定。

随着科技的不断进步和工程实践的积累，顶管施工技术将会不断完善和优化。

未来，我们可以预见：1、新型材料的研发和应用：随着材料科学的不断发展，新型材料将逐渐应用于顶管施工领域，提高管道的耐久性和性能。
