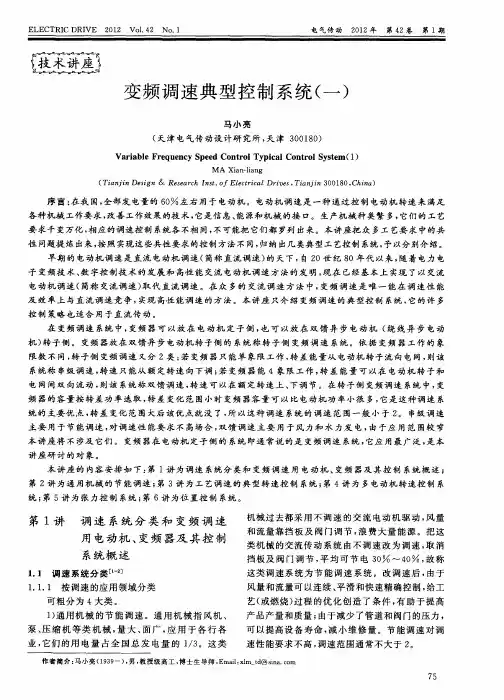

变频调速控制系统

交流提升机变频调速电控系统说明书一、产品概述1.产品特点矿井提升机矿用一般型(KY)变频调速控制系统，是我公司引进国外先进的变频调速技术的基础上开发研制的一种新型的控制系统。

变频调速部分采用交-直-交无反馈矢量变频调速技术，具有调速性能好，使用方便，适应范围广等特点。

控制部分采用西门子S7-300型PLC，结合我公司最新开发的全数字可调闸闭环保护系统，双PLC双线制保护控制系统等我公司的专有、专利技术。

全套系统性能可靠、安全保护功能完善、系统设计先进，是电压等级在交流700V以下的矿井提升机电控系统的最佳选择。

为了适应更广泛的矿井使用条件，降低系统成本，提高系统的可靠性，本系统针对不同的使用环境，采用了二象限变频器和四象限变频器两种方案供使用单位选择。

二象限变频调速系统具有成本低廉，使用可靠等特点，多用于主井等正力负荷运转的提升机使用，此时的变频调速性能、节电性能与四象限变频器不相上下。

四象限变频器技术先进，节能效果显著，更适合在负井负力提升状态比较多的提升机上使用。

四象限变频器在负力提升的状态下，电机再生发电能量通过变频器反馈电网，在改善了下放操作的调速性能的同时，节电效果更为显著。

2.适用范围1)海拔高度不高于1000米2)周围环境温度不高于+40ºC，不低于-10ºC3)相对湿度不超过85%4)没有导电尘埃以及对金属和绝缘有破坏作用的气体5)没有剧烈的震动和颠簸的场所6)用户如有特殊要求，可以与制造厂协调解决二、产品型号1.型号1)单绳交流低压提升机变频调速电控系统TKD —□2 —□□□BP变频电控电机功率电压等级3：AC380V 6:AC660V变频器选用种类2:二象限变频4:四象限变频液压站二级制动种类D2:电二级制动Y2:液压二级制动单绳交流提升机电控系统2)多绳交流低压提升机变频电控调速系统TKM —□2 —□□□BP变频电控电机功率电压等级3：AC380V 6:AC660V变频器选用种类2:二象限变频4:四象限变频液压站二级制动种类D2:电二级制动Y2:液压二级制动多绳交流提升机电控系统本系统产品配套选型见表一：提升机变频调速电控系统配套选型对照表表一1)二象限变频调速控制系统外形尺寸2)四象限变频调速系统外形尺寸三、主要技术参数1.输入电源电压AC380V、AC660V，频率50HZ电压允许波动范围-15%~+10%频率允许波动范围-2.5%~+2.5%2.输出频率范围0~50HZ3.输出频率范围0~50HZ4.控制电机功率范围<1000KW5.功率因数COSΦ>0.96.低频运转时品率小于2HZ时，即可输出150%额定力矩7.变频输出载波频率4KHZ8.变频器内部设有过压、欠压、过流、过载、电机过热、缺相等等30多项保护，通过编程键盘可以查询最近10次故障情况四、操作台仪表开关布置及用途：（1）操作台正面面板仪表：V4：测速电压表，测速电压指示。

什么是变频调速系统的恒压频比控制？
恒压频比控制是变频调速系统中一种常用的控制方式，其目的是在变频调速过程中保持输出电压和频率之间的恒定比例关系。

在恒压频比控制中，通过调节变频器输出的电压和频率，以使输出电压与电网电压之间保持恒定的比例关系。

通常，以百分比的方式表示该比例关系，如电压百分比和频率百分比。

例如，如果恒压频比设置为80%，则在调速过程中，输出电压将与电网电压保持80%的比例，频率也与电网频率保持80%的比例。

恒压频比控制可以在变频调速系统中实现输出电压的稳定控制，具有以下优点：
1.稳定性：恒压频比控制可以实现输出电压稳定在一定的百
分比范围内，无论电网电压的变化，都可以保持恒定输出
电压。

这对于需要保持恒定电压的应用场景非常重要。

2.自适应性：恒压频比控制可以根据负载变化自适应地调整
输出电压和频率，以保持恒定压频比。

因此，无论负载增
加或减少，系统都能快速响应，确保稳定的工作。

3.能耗优化：通过恒压频比控制，可以根据实际需要调整输
出电压和频率，以实现能耗的优化。

通过降低输出电压和
频率，可以达到节省能源的效果。

总之，恒压频比控制在变频调速系统中通过调整输出电压和频
率的比例关系来实现恒定的输出电压，具有稳定性、自适应性和能耗优化的特点，适用于需要保持恒定电压的应用场景，如工业生产中的电机调速控制等。

变频调速系统的构成及原理
变频调速系统主要由变频器、电机和控制系统三大部分构成。

其中，变频器是变频调速系统的核心部件，它将电源输入的交流电转换为可调频率、可调幅值的交流电输出给电机，实现电机的调速控制。

其工作原理如下：
1. 变频器部分：变频器将电网提供的固定频率、固定幅值的交流电输入，通过整流、滤波等电路将交流电转换为直流电，然后再通过逆变电路将直流电转换为可调频率、可调幅值的交流电送给电机。

2. 电机部分：电机接收变频器输出的可调频率、可调幅值的交流电，并根据输入的频率和幅值进行相应的转速调节。

通常使用的电机为三相异步电机，也称为感应电机。

电机通过转子与旋转磁场之间的相互作用，实现机械能的转换。

3. 控制系统部分：控制系统主要由微处理器、传感器、编码器、人机界面等组成。

它实时监测电机的转速、输出负载等参数，并根据需求通过变频器调节输出频率和幅值，以实现对电机转速的精确控制。

控制系统可以根据预设的转速曲线、负载变化等参数进行相应调整，实现高效、稳定的调速控制。

通过以上的构成和原理，变频调速系统可以根据实际需求进行灵活的调速控制，实现节能降耗、控制精度高、工作稳定等优点，广泛应用于机械、电力、石化、
交通等领域。

变频调速系统技术原理及应用随着科技的不断发展，变频调速系统技术在工业领域中的应用越来越广泛。

变频调速系统是一种能够实现机械设备调速的技术，通过改变电源给电机供电的频率，实现电机的转速调节。

本文将介绍变频调速系统的技术原理以及在工业中的应用。

首先，电力电子器件是变频调速系统的核心组成部分。

变频调速系统通常采用交流到直流再到交流的方式，将电源提供的交流电转换为直流电，并通过逆变器将直流电转换为交流电。

这样就可以通过改变逆变器输出的交流电的频率来实现电机的调速。

其次，电机也是变频调速系统的重要组成部分。

电机是将电能转换成机械能的装置，根据工作方式的不同，可以分为直流电机和交流电机。

在变频调速系统中，通常采用交流电机，其中三相异步电机是应用最为广泛的一种。

通过改变电源供电的频率，可以改变电机的转速。

最后，运动控制系统是变频调速系统的关键组成部分。

运动控制系统通过对电机的控制，实现对机械设备的调速。

运动控制系统通常包括传感器、控制器和执行机构三个部分。

传感器用于感知电机的实时状态，控制器根据传感器的反馈信号，计算控制策略，并通过执行机构控制电机的转速。

变频调速系统在工业中有着广泛的应用。

首先，在机械加工领域，变频调速系统可以精确控制机床的进给速度，提高工件加工的精度和效率。

其次，在风机和水泵等风力和水力传动系统中，变频调速系统可以根据实际需要调整电机的转速，提高系统的稳定性和节能效果。

此外，在电梯和输送带等输送设备中，变频调速系统可以平稳控制设备的起停和运行速度，提高设备的使用寿命和安全性。

总体而言，变频调速系统技术是一种有效的实现机械设备调速的技术。

通过改变电源给电机供电的频率，可以实现对电机的转速调节。

变频调速系统在工业中有着广泛的应用，可以提高设备的性能和效率，降低能源消耗，同时也提高了工作环境的安全性。

随着科技的不断进步，相信变频调速系统技术将进一步得到发展和应用。

大学毕业设计（论文）课题任务书（20 —20 学年）毕业设计论文原创性声明本人郑重声明：本人呈交的毕业设计论文，是在指导老师指导下独立完成的研究成果。

内容都是本人自己搜集和设计的，文中引用了他人的成果，但均做出了明确的标注或得到许可。

本人如违反了上述声明，愿按照学校规定的方式，担任一切后果。

论文作者签名日期大学毕业设计（论文）开题报告题目恒压供水变频调速系统设计学生姓名学号专业电气自动化班级指导教师王完成日期201 年1月1日一、课题名称、来源、目的和意义1、论文名称肇庆小区供水系统设计研究2、论文来源小区变频供水系统设计实践3、目的和意义近年来我国中小城市发展迅速，集中用水量急剧增加。

在用水量高峰期时供水量普遍不足，在用水量低峰期造成水管压力过大存在事故隐患和能源浪费。

设计一套供水自动控制系统，便可以自动控制水量，恒压供水，已达到自来水的生产成本和提高生产管理水平的目的。

恒压供水系统不仅可以最大程度满足需要，也提高整个系统的效率、节约能源。

二、国内外现状和发展趋势自从变频器问世以来，变频器技术在各个领域都得到了广泛的应用，近十年来，销售额逐年增加，于今全年有超过数十亿元（RMB）的市场。

这十年中经历了多次更新，现所使用的变频器大都属于目前最为先进的国内制造机,通过这十年来对国外的先进技术进行销化，也正在积极地进行国产变频器的自主开发．努力追赶世界发达国家的水平。

近十年来国外通用变频器技术的发展对于深入了解交流传动与控制技术的走向，以及如何站在高起点上结合我国国情开发我国自己的产品应该说具有十分积极的意义.三、研究内容及方法1、研究内容研究课题来源于日常生活中的用水情况，也结合了广大居民的反映情况。

全面介绍了变频调速领域研究的热点问题，分析了最新技术发展对变频调速系统产业化所带来的影响，并对变频调速系统的发展前景进行了预测。

2、研究方法恒压供水变频调速设计系统工程，必须遵循系统工程的原理与方法。

变频调速电梯控制系统设计变频调速电梯控制系统是一种利用变频调速技术来实现电梯的运行控制的系统。

其主要功能是通过调整电梯的驱动电机的转速，以实现电梯的平稳启停、提高运行效率和舒适性。

本文将从系统架构、运行控制和安全保护几个方面对变频调速电梯控制系统进行设计。

一、系统架构1.电梯安全保护部分电梯安全保护部分主要包括电梯轿厢超速保护、电梯门区域保护、电梯限位保护以及其他特殊情况的保护等。

其中，超速保护是通过安装超速传感器和超速保护装置来实现的，一旦电梯超速，超速保护装置将及时切断电梯的电源，确保乘客和设备的安全。

2.电梯运行控制部分电梯运行控制部分主要是根据电梯的运行状态和运行需求，调控电梯的运行速度和方向。

在实现这一功能时，需要考虑到电梯的载重、乘客需求、楼层分布情况等因素。

系统需要根据电梯的负载情况和楼层分布情况来自动分配电梯的运行模式（如上行、下行、停靠等），以提高运行效率。

3.电梯调速部分电梯调速部分主要是通过调整电梯驱动电机的转速，实现电梯的平稳启停和运行速度的调节。

在电梯启停过程中，系统需要根据电梯载重情况、乘客需求、楼层分布情况等因素来调节电梯的运行速度，以提高乘坐的舒适性。

二、运行控制电梯的运行控制是变频调速电梯控制系统最核心的功能之一、在运行控制过程中，系统需要根据电梯的载重、乘客需求和楼层分布情况等因素，通过调整电梯的运行速度和方向，以实现电梯的高效运行。

在运行控制的实现过程中，可以采用基于传感器的闭环控制方式或者基于规则的开环控制方式。

闭环控制方式需要安装传感器来监测电梯的运行状态，并将监测到的数据反馈给控制系统进行实时调整。

而开环控制方式不需要安装传感器，而是根据一定的规则和经验来进行调速和运行方向的控制。

为了提高运行效率和舒适性，系统还可以结合电梯乘客需求的预测和优化算法。

通过对乘客需求的预测，系统可以提前调配电梯的运行模式，以减少乘客的等待时间和电梯的空载率。

优化算法可以根据电梯运行的历史数据和预测的乘客需求，动态调整电梯的运行速度和方向，以提高运行效率。

变频调速系统操作规程一、前言变频调速系统是一种应用于工业领域的控制系统，它通过调节电机的转速和负载的运行模式，来实现对设备的精确控制。

为了保证变频调速系统的安全运行和正常操作，特制定了该操作规程。

本规程旨在规范变频调速系统的操作流程，提高系统的运行效率和安全性。

二、系统操作人员要求1.操作人员必须具有相关的技术知识和操作经验，并经过相关培训，熟悉变频调速系统的构造和工作原理。

2.操作人员必须具备良好的沟通能力和团队合作意识，能够与其他相关人员进行有效的沟通和协调。

三、操作准备1.操作人员在进行操作前，必须检查变频调速系统的设备和连接线路是否正常，确保系统处于正常工作状态。

2.操作人员必须佩戴必要的防护用品，如安全帽、护目镜、耳塞等，确保自身的安全。

四、操作流程1.启动系统a.操作人员按照系统启动程序将主电源和控制电源打开。

b.检查变频调速器的运行状态，确保系统正常启动。

2.设定工作参数a.操作人员根据实际情况设定变频调速器的工作参数，如转速、输出功率等。

b.在设定参数前，操作人员应仔细了解设备的工作要求和性能指标，并根据实际情况进行合理调整。

3.监控系统运行状态a.操作人员必须时刻关注变频调速系统的运行状态，包括设备的转速、输出功率、温度等参数。

b.如发现异常情况，如设备负载过大、温度过高等，操作人员应立即采取相应的措施，如降低负载、增加散热措施等。

4.维护和保养a.操作人员应定期对变频调速系统进行检查和保养，包括清洁设备、检查连接线路、紧固螺栓等。

b.发现问题时，及时记录并上报，按照维护计划进行处理。

5.停机操作a.操作人员在停机前，必须先将负载断开，然后逐步降低变频调速器的输出功率，最后关闭主电源和控制电源。

六、安全事项1.操作人员禁止擅自更改变频调速器的参数和设定值，必须按照相关程序进行操作。

2.操作人员接替班次时，必须向前一班次的操作人员进行交接，了解系统运行情况和存在的问题。

3.在工作过程中，操作人员禁止进行与工作无关的行为，如携带易燃物品、吸烟等。
