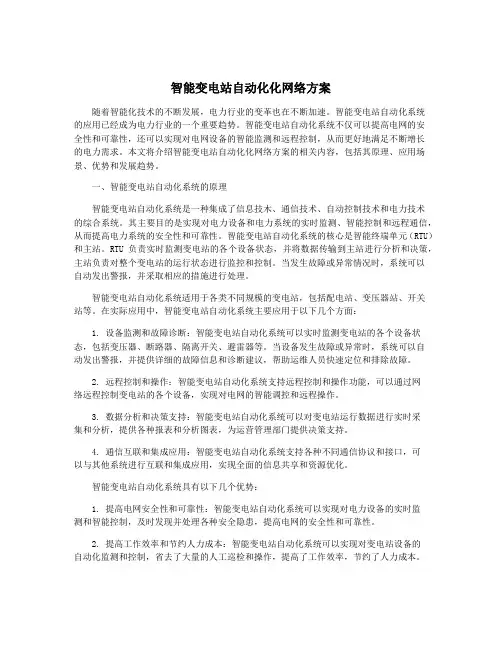

智能变电站自动化化网络方案随着智能化技术的不断发展,电力行业的变革也在不断加速。
智能变电站自动化系统的应用已经成为电力行业的一个重要趋势。
智能变电站自动化系统不仅可以提高电网的安全性和可靠性,还可以实现对电网设备的智能监测和远程控制,从而更好地满足不断增长的电力需求。
本文将介绍智能变电站自动化化网络方案的相关内容,包括其原理、应用场景、优势和发展趋势。
一、智能变电站自动化系统的原理智能变电站自动化系统是一种集成了信息技木、通信技术、自动控制技术和电力技术的综合系统。
其主要目的是实现对电力设备和电力系统的实时监测、智能控制和远程通信,从而提高电力系统的安全性和可靠性。
智能变电站自动化系统的核心是智能终端单元(RTU)和主站。
RTU负责实时监测变电站的各个设备状态,并将数据传输到主站进行分析和决策,主站负责对整个变电站的运行状态进行监控和控制。
当发生故障或异常情况时,系统可以自动发出警报,并采取相应的措施进行处理。
智能变电站自动化系统适用于各类不同规模的变电站,包括配电站、变压器站、开关站等。
在实际应用中,智能变电站自动化系统主要应用于以下几个方面:1. 设备监测和故障诊断:智能变电站自动化系统可以实时监测变电站的各个设备状态,包括变压器、断路器、隔离开关、避雷器等。
当设备发生故障或异常时,系统可以自动发出警报,并提供详细的故障信息和诊断建议,帮助运维人员快速定位和排除故障。
2. 远程控制和操作:智能变电站自动化系统支持远程控制和操作功能,可以通过网络远程控制变电站的各个设备,实现对电网的智能调控和远程操作。
3. 数据分析和决策支持:智能变电站自动化系统可以对变电站运行数据进行实时采集和分析,提供各种报表和分析图表,为运营管理部门提供决策支持。
4. 通信互联和集成应用:智能变电站自动化系统支持各种不同通信协议和接口,可以与其他系统进行互联和集成应用,实现全面的信息共享和资源优化。
智能变电站自动化系统具有以下几个优势:1. 提高电网安全性和可靠性:智能变电站自动化系统可以实现对电力设备的实时监测和智能控制,及时发现并处理各种安全隐患,提高电网的安全性和可靠性。

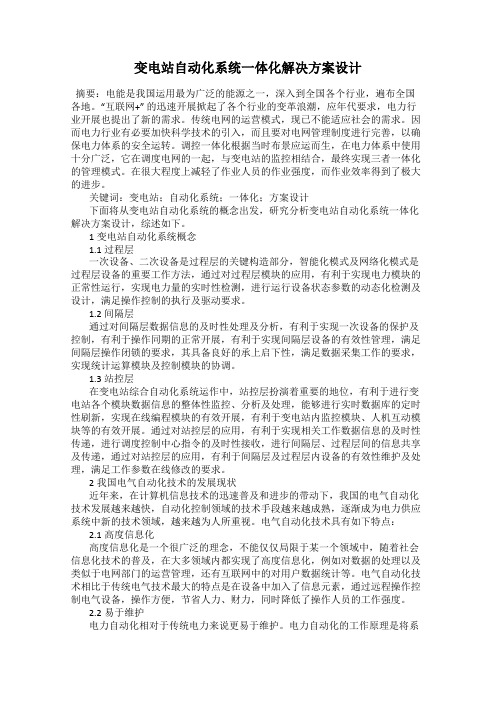

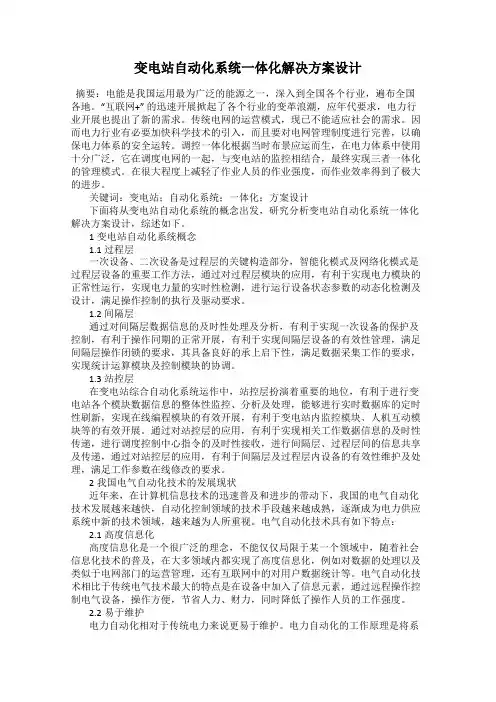

变电站自动化系统一体化解决方案设计摘要:电能是我国运用最为广泛的能源之一,深入到全国各个行业,遍布全国各地。
“互联网+” 的迅速开展掀起了各个行业的变革浪潮,应年代要求,电力行业开展也提出了新的需求。
传统电网的运营模式,现已不能适应社会的需求。
因而电力行业有必要加快科学技术的引入,而且要对电网管理制度进行完善,以确保电力体系的安全运转。
调控一体化根据当时布景应运而生,在电力体系中使用十分广泛,它在调度电网的一起,与变电站的监控相结合,最终实现三者一体化的管理模式。
在很大程度上减轻了作业人员的作业强度,而作业效率得到了极大的进步。
关键词:变电站;自动化系统;一体化;方案设计下面将从变电站自动化系统的概念出发,研究分析变电站自动化系统一体化解决方案设计,综述如下。
1变电站自动化系统概念1.1 过程层一次设备、二次设备是过程层的关键构造部分,智能化模式及网络化模式是过程层设备的重要工作方法,通过对过程层模块的应用,有利于实现电力模块的正常性运行,实现电力量的实时性检测,进行运行设备状态参数的动态化检测及设计,满足操作控制的执行及驱动要求。
1.2 间隔层通过对间隔层数据信息的及时性处理及分析,有利于实现一次设备的保护及控制,有利于操作同期的正常开展,有利于实现间隔层设备的有效性管理,满足间隔层操作闭锁的要求,其具备良好的承上启下性,满足数据采集工作的要求,实现统计运算模块及控制模块的协调。
1.3 站控层在变电站综合自动化系统运作中,站控层扮演着重要的地位,有利于进行变电站各个模块数据信息的整体性监控、分析及处理,能够进行实时数据库的定时性刷新,实现在线编程模块的有效开展,有利于变电站内监控模块、人机互动模块等的有效开展。
通过对站控层的应用,有利于实现相关工作数据信息的及时性传递,进行调度控制中心指令的及时性接收,进行间隔层、过程层间的信息共享及传递,通过对站控层的应用,有利于间隔层及过程层内设备的有效性维护及处理,满足工作参数在线修改的要求。
变电站一体化智能辅助运维方案随着电力行业改革的进一步力腱,如何以变电站安全运营为切入点,为电网安全经济运行助力是重点工作。
电力生产始终以"安全第一”为目标,建设国家电网变电站智能监控系统I变电站一体化智能辅助运维方案,能及时发现站房环境和设备隐患,控制设备运行安全的环境因素,预防事故发生。
1、功能特点实时分析:对各种监测及报警数据进行分析,实时反映现场设备运行的环境情况、设备本身运行情况.眼见为实:实现了各种动环数据的报警联动视频监控,真正做到了"一眼可见对接电力平台:通过协议与信息一体化平台对接,支持辅助系统上传全景数据,接收信号,实现业务与生产系统的融合;设备联动设置:对采集到的数据进行分析判断,当阈值越限时,可及时生成报警事件,并联动相应设备.2、系统及方案简介变电站一体化智能辅助运维方案是由“线上监控+线下服务”构成的,通过线上监控对变电站进行全数据采集监控,全面掌握设备和环境的实时运行状态.变电站智能监控系统采取分层、模块化设计,使各个模块相互独立,层次清晰,模块之间的耦合度最小.系统主机具备丰富接口,可搭载触摸屏(选配),方便各仪表、传感器、视频等广泛接入.3、应用价值(1)降噬营邮:实现站房智能监控,提高了管理效率,减少了人工巡检工作量,为配电网企业降低了人力成本.在此过程中,可以提前预测潜在的风险,提前介入,降低了事故处理成本.(2)打造现代化平台:为新型现代化变酉晅站房的智能化、可视化、自动化、互动化做有效支撑.(3)立体监管模式:实现站端、主站两级垂直监管;(4)提高站房管理质量:对运行设备进行24小时不间断的数据采集监控,随时反映设备运行状况,实现对异常运行的及时报警.国家电网变电站智能监控系统I变电站一体化智能辅助运维方案利用IEC61850标准协议,实现了各系统之间的信息共享和系统间的互联,满足了电力行业的标准化和智能化应用.。
智能变电站自动化化网络方案1. 引言1.1 背景介绍智能变电站自动化网络方案是当前电力系统领域中一个备受关注的研究课题。
随着社会经济的快速发展,电力系统承担着越来越重要的责任,传统的电力系统已经无法满足日益增长的需求。
面对日益复杂的电力系统运行环境和巨大的负荷压力,如何提高变电站的智能化水平,实现变电站的自动化化运行,成为当前电力系统领域急需解决的问题。
智能变电站作为电力系统中的关键组成部分,具有智能感知、智能联动和智能控制等特点,可以实现对电力系统运行状态的实时监测和精准调控,提高电网的稳定性和可靠性。
而自动化化网络方案则是实现智能变电站运行的重要手段,通过将先进的自动化技术应用于电力系统中,实现变电站设备之间的智能互联互通,提高电力系统的运行效率和安全性。
本文将重点探讨智能变电站自动化化网络方案的设计要点、实施步骤以及技术难点及解决方案,以期为电力系统的智能化发展提供参考。
希望通过对智能变电站自动化网络方案的研究,进一步推动电力系统的现代化建设,提升我国电力系统的智能化水平,促进电力行业的可持续发展。
1.2 问题阐述智能变电站自动化化网络方案的问题阐述:随着能源需求不断增长和能源结构调整的加快,传统的变电站已经无法满足日益增长的电力需求。
传统的变电站存在着运行效率低、安全性差、能源浪费严重等问题,急需引入智能变电站自动化化网络方案来提高电网的安全性和稳定性,提高能源利用效率,降低运营成本。
目前,我国电力系统的自动化程度相对较低,变电站的运营管理主要依靠人工操作,存在着人力资源浪费、监测控制不及时等问题。
如果不及时提升变电站的自动化化水平,将会影响电力系统的安全运行和发展。
急需研究并实施智能变电站自动化化网络方案,以推动电网智能化建设,提高电力系统的自动化程度和智能化水平,实现对电力系统的有效监控、控制和管理,提高电力系统的运行效率和稳定性,为建设智能电网、提升电力系统整体竞争力提供有力支撑。
国电智能变电站一体化监控系统解决方案一、背景介绍随着电网的建设和运营变得越来越复杂,对变电站的安全、稳定和高效运营的需求也越来越高。
由此,国电智能变电站一体化监控系统应运而生。
该系统通过集成各种监控设备和技术,实现对变电站各个环节的监控、控制和管理,提高变电站的运维水平和效率,确保电网运行的可靠性和稳定性。
二、系统架构1.数据采集层:通过传感器、仪器仪表等设备,实时采集变电站各种设备的运行数据,包括电流、电压、温度、湿度、气压等。
2.数据传输层:将采集到的数据通过有线或无线方式传输至上层的数据处理中心,确保数据的准确和及时性。
3.数据处理中心:对传输来的数据进行处理和分析,通过算法和模型计算得到各种参数的变化趋势、预警等。
这一层还可以对数据进行实时监测、查询和分析。
4.系统管理及控制层:通过对数据的处理和分析,形成对变电站运行状态的判断,一旦发现异常情况,系统可以通过自动控制或发送警报通知相关人员进行处理。
5.用户界面层:在PC端或移动设备上展示系统的各项功能和操作界面,方便用户进行操作和控制。
三、系统功能1.实时监测和数据采集:对变电站的各种设备实时进行监测和数据采集,包括线路的电流、电压参数,变压器的温度、湿度参数等;2.故障诊断和预警:通过系统对数据的分析和处理,实时判断设备运行是否正常,并预测可能发生的故障,及时通过界面或短信、邮件等方式发送给相关人员;3.智能控制和操作:对变电站的各种设备进行控制和操作,如远程开关、调整和控制线路的电流和电压等;4.统计和分析报表:对变电站的运行数据进行统计和分析,生成各种报表和图表,方便用户进行数据分析和决策;5.安全和保护功能:通过对设备的监控和控制,确保变电站的安全和稳定运行,避免火灾、爆炸等事故的发生。
四、系统优势1.实时性高:系统可以实时采集和处理变电站的各项数据,及时反馈变化情况,并提供预警功能。
2.可靠性强:系统具有自动诊断、故障预测等功能,能够提前预防和修复设备故障,降低事故发生的概率。
智能变电站一体化监控系统方案设计与分析摘要作为智能电网的主要组成结构之一,智能变电站可以实现智能电网的能量转换和自动控制。
其一体化监控系统高度集成并优化了自动化系统的多种功能。
本文就智能变电站一体化监控系统的方案设计和分析展开研究。
关键词智能变电站;一体化监控系统;设计与分析0引言变电站是电网处理发电、配电、输电和调度的环节的核心平台,变电站的智能化是实现电网智能化的必须步骤。
为了满足现代智能电网更高效和更可靠的运作性能要求,我们必须在智能变电站的建设中合理引进先进的自动化和信息化技术,科学配置各种资源,实现变电站智能监控系统的一体化。
目前我国变电站的智能化进度缓慢,很多智能变电站试点工程仅仅是实现了部分设备的智能化,对于单个设备的运行状态监测和检修展开了研究。
而对于整个智能变电站自动化系统的集成,则普遍存在子系统数目众多,且相互独立,集成度低,不能实现各自动化系统之间的资源共享和信息通讯,难以实现智能变电站监控系统的一体化。
本文依据有关建设规范,分析一体化监控系统结构组成和功能组成,对一体化监控系统的配置方案展开了研究。
1 一体化监控系统结构组成智能变电站的一体化监控系统是指在全站信息数字化、信息共享标准化和通信平台网络化的基础上,实现整个智能变电站信息的统一处理,集成运行监测和管理、自动控制、数据分析、智能预警和其他辅助功能与一体的监控系统。
一体化监控系统是智能变电站自动化系统的核心部分,是智能变电站生产、配电和调度系统以及各自动化设备的连接纽带,也是变电站实现整体自动化的关键组成部分。
智能变电站一体化监控系统通过直接采集智能设备的各种运转信息和整个电网的运行状态信息,并实时与其他监控系统和设备进行信息交换,实现变电站系统的动态监控。
智能变电站一体化监控系统由两个部分组成,分别是安全Ⅰ区和安全Ⅱ区。
位于安全Ⅰ区的监控主机的主要功能是实时采集智能变电站的各种设备的运行状态参数,以及电网整体运行状态信息,并对采集的信息数据进行综合分析和处理,然后将这些信息数据上传至系统服务器。

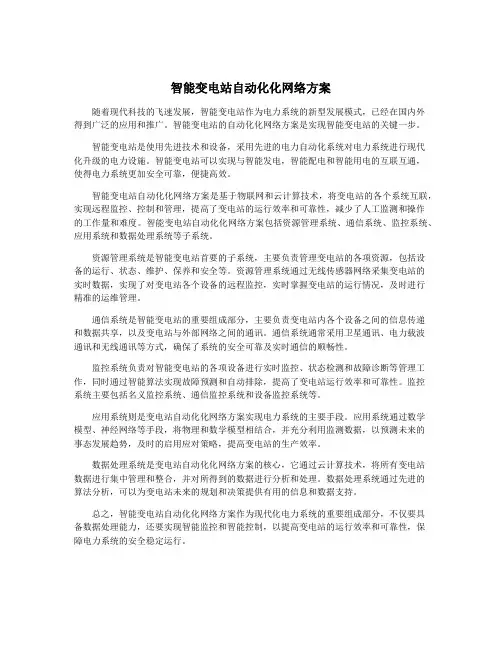

智能变电站自动化化网络方案随着现代科技的飞速发展,智能变电站作为电力系统的新型发展模式,已经在国内外得到广泛的应用和推广。
智能变电站的自动化化网络方案是实现智能变电站的关键一步。
智能变电站是使用先进技术和设备,采用先进的电力自动化系统对电力系统进行现代化升级的电力设施。
智能变电站可以实现与智能发电,智能配电和智能用电的互联互通,使得电力系统更加安全可靠,便捷高效。
智能变电站自动化化网络方案是基于物联网和云计算技术,将变电站的各个系统互联,实现远程监控、控制和管理,提高了变电站的运行效率和可靠性,减少了人工监测和操作的工作量和难度。
智能变电站自动化化网络方案包括资源管理系统、通信系统、监控系统、应用系统和数据处理系统等子系统。
资源管理系统是智能变电站首要的子系统,主要负责管理变电站的各项资源,包括设备的运行、状态、维护、保养和安全等。
资源管理系统通过无线传感器网络采集变电站的实时数据,实现了对变电站各个设备的远程监控,实时掌握变电站的运行情况,及时进行精准的运维管理。
通信系统是智能变电站的重要组成部分,主要负责变电站内各个设备之间的信息传递和数据共享,以及变电站与外部网络之间的通讯。
通信系统通常采用卫星通讯、电力载波通讯和无线通讯等方式,确保了系统的安全可靠及实时通信的顺畅性。
监控系统负责对智能变电站的各项设备进行实时监控、状态检测和故障诊断等管理工作,同时通过智能算法实现故障预测和自动排除,提高了变电站运行效率和可靠性。
监控系统主要包括名义监控系统、通信监控系统和设备监控系统等。
应用系统则是变电站自动化化网络方案实现电力系统的主要手段。
应用系统通过数学模型、神经网络等手段,将物理和数学模型相结合,并充分利用监测数据,以预测未来的事态发展趋势,及时的启用应对策略,提高变电站的生产效率。
数据处理系统是变电站自动化化网络方案的核心,它通过云计算技术,将所有变电站数据进行集中管理和整合,并对所得到的数据进行分析和处理。
