电磁兼容性EMC的基本概念及应用解析

电磁兼容性在电气工程中的应用引言：电磁兼容性（Electromagnetic Compatibility，简称EMC）是电子与电气工程领域中一个重要的概念。

随着电子设备的普及和电磁辐射的增加，EMC的研究和应用变得愈发重要。

本文将探讨电磁兼容性在电气工程中的应用，包括EMC的定义、原理、测试方法和在电气工程中的实际应用。

定义和原理：EMC是指不同电子设备在同一电磁环境下，能够相互协调地工作，而不会产生互相干扰的能力。

这主要包括两个方面：电磁干扰（Electromagnetic Interference，简称EMI）和电磁耐受性（Electromagnetic Susceptibility，简称EMS）。

EMI是指电子设备在工作时产生的电磁辐射，可能对周围的设备和系统造成干扰。

而EMS是指电子设备在电磁环境中能够正常工作，而不受周围电磁辐射的干扰。

EMC的原理在于控制电磁辐射和提高电磁耐受性。

通过合理的设计和工程措施，可以减少电磁辐射的发生，以及提高电子设备对电磁辐射的抵抗能力。

测试方法：为了保证电子设备的EMC性能，需要进行一系列的测试。

常见的EMC测试方法包括辐射测试和传导测试。

辐射测试主要用于测量电子设备产生的电磁辐射水平。

这种测试通常使用天线和电磁场测量仪器来进行，通过测量电磁辐射的频率、强度和辐射模式，来评估设备的辐射性能。

传导测试主要用于测量电子设备对外界电磁辐射的敏感性。

这种测试通常使用电源线、信号线等传导介质来传递电磁辐射，通过测量设备的工作状态和性能来评估其对外界干扰的抵抗能力。

应用：电磁兼容性在电气工程中有着广泛的应用。

首先，EMC的研究和应用可以帮助设计人员避免电磁干扰对设备的影响，提高设备的可靠性和稳定性。

例如，在电力系统中，EMC的应用可以减少电力设备之间的互相干扰，提高电网的运行效率。

其次，EMC的研究和应用也对电子设备的安全性和可用性有着重要的影响。

通过合理的EMC设计，可以降低电子设备对周围环境和人体的电磁辐射，减少潜在的健康风险。

EMC基础知识及要求一、EMC：Electromagnetic Compatibility 电磁兼容性(包括两个方面) EMC = EMI + EMS电磁兼容定义：设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。

a)EMI：Electromagnetic Interference 电磁干扰系统产生的电磁扰动的程度低于一定的标准要求，不致妨碍其他电器装置的正常工作。

b)EMS：Electromagnetic Susceptibility 电磁敏感度(抗扰性)系统具有一定的抗电磁扰动的能力，在电磁扰动的环境下能正常工作。

二、国际、国内电磁兼容标准体系1. 国际标准——IEC/CISPR标准国际电信联盟、国际大电网工作会议、国际电工委员会（IEC）及无线电干扰特别委员会（CISPR）等单位从事电磁兼容的协调、管理和技术标准的制定。

IEC下属的TC77组织主要负责制订电磁环境标准、电磁兼容基础标准、较低频率范围和电磁脉冲的电磁兼容标准.而CISPR主要负责制订有关电磁兼容的产品标准及较高频率范围的电磁兼容标准。

2. 欧盟标准——EN标准欧洲电工标准化委员会制定EN标准。

它与IEC/CISPR关系密切，其过去颁布的标准经常是引用IEC/CISPR标准。

但现在其新制订或修订的EN标准反过来影响IEC/CISPR标准。

CE认证需采用EN标准。

3. 美国FCC法规美国联邦通信委员会FCC制订的法规FCC Rules（即联邦法典第47卷）涉及电磁兼容。

FCC主要是电磁发射方面的限制要求。

4. 中国国家标准——GB、GB/T及GB/Z标准我国的标准化工作正在积极与国际接轨，包括标准接轨、规范程序协调、承担国际义务和国际互认。

近些年我国制订或修订的电磁兼容标准一般都等同或等效于IEC/CISPR标准。

现已发布实施的EMC国家标准有三类：字头为GB的强制性标准，GB/T推荐性标准，GB/Z 专业指导性标准。

电磁兼容emc概念电磁兼容emc概念：EMS电磁敏感性，也有称为电磁抗扰度，是指能忍受其它电器产品的电磁干扰的程度。

因此，电磁兼容性EMC一方面要滤除从电源线上引入的外部电磁干扰（辐射+传导），另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。

一、EMC概念介绍EMC（electromagneTIc compaTIbility）作为产品的一个特性，译为电磁兼容性；如果作为一门学科，则译为电磁兼容。

它包括两个概念：EMI和EMS。

EMI（electromagneTIcinterference）电磁干扰，指自身干扰其它电器产品的电磁干扰量。

EMS（electromagneTIcsusceptibility）电磁敏感性，也有称为电磁抗扰度，是指能忍受其它电器产品的电磁干扰的程度。

因此，电磁兼容性EMC一方面要滤除从电源线上引入的外部电磁干扰（辐射+传导），另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。

EMC滤波器主要是用来滤除传导干扰，抑制和衰减外界所产生的噪声信号干扰和影响受到保护的设备，同时抑制和衰减设备对外界产生干扰。

而辐射干扰主要通过屏蔽的手段加以滤除。

从滤波器的功能来看，它的作用是允许某一部分频率的信号顺利的通过，而另外一部分无用频率的信号则受到较大的抑制，它实质上是一个选频电路。

而我们常见的低通滤波器功能是允许信号中的低频或直流分量通过，抑制高频分量或干扰噪声。

电源噪声干扰在日常生活中很常见。

比如你正在使用电脑的时候，当手机信号出现时，电脑音响会有杂音。

比如电话或手机通话时有嗞嗞的杂声。

又比如使用电吹风烫头发时，电视机不但会产生噪音，而且屏幕会出现很大的雪花般的条纹。

这都是一些常见的噪声信号干扰，但实际上有些干扰日常看不到，一但受到影响就有可能措手不及，甚至找不到根源。

这些噪声信号如果出现在自动化仪器，医疗仪器有可能带来极大的损失甚至生命安全。

EMC基础培训资料一、什么是 EMCEMC 即电磁兼容性（Electromagnetic Compatibility），指的是设备或系统在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。

简单来说，就是电子设备在运行过程中，既不会受到外部电磁环境的干扰，也不会对外界产生过多的电磁干扰。

电磁兼容性包括两个方面：一方面是设备要有一定的抗干扰能力，能够在复杂的电磁环境中稳定运行；另一方面，设备自身产生的电磁辐射要控制在一定范围内，不能影响其他设备的正常工作。

二、EMC 问题的产生电子设备在工作时，会通过电路中的电流变化产生电磁波。

当多个设备同时工作时，这些电磁波就可能相互干扰。

例如，手机在通话时会发出电磁波，如果附近的电子设备对这种电磁波过于敏感，就可能出现工作异常。

同时，外部的电磁环境，如雷电、电力系统的电磁辐射等，也可能对电子设备造成干扰。

三、EMC 标准与规范为了确保电子设备的电磁兼容性，各国和国际组织都制定了相应的标准和规范。

这些标准规定了电子设备在不同频段内允许产生和承受的电磁干扰水平。

常见的 EMC 标准包括国际电工委员会（IEC）制定的标准，以及各个国家和地区自己制定的标准，如我国的 GB 标准。

企业在生产电子设备时，必须按照相关标准进行设计和测试，以确保产品能够通过 EMC 认证，进入市场销售。

四、EMC 测试项目EMC 测试主要包括两个方面：电磁干扰（EMI）测试和电磁抗扰度（EMS）测试。

电磁干扰测试是测量电子设备向外发射的电磁能量，常见的测试项目有：1、传导干扰测试：检测设备通过电源线、信号线等导体向外传播的干扰。

2、辐射干扰测试：测量设备通过空间向外辐射的电磁波。

电磁抗扰度测试是评估电子设备在受到外部电磁干扰时的工作性能，常见的测试项目有：1、静电放电抗扰度测试：模拟人体静电放电对设备的影响。

2、射频电磁场辐射抗扰度测试：考察设备在射频电磁场中的抗干扰能力。

什么是EMC：一分钟了解电磁兼容性基础知识随着无线连接设备数量的增加，EMC的重要性日益增加，定义EMC是什么并理解这些概念可以从一开始就实现电磁兼容性，电磁兼容性，EMC是使不同电子设备在没有相互干扰的情况下运行的概念- 电磁干扰，EMI - 当它们彼此靠近操作时。

所有电子电路都有可能辐射拾取不需要的电干扰，这可能损害一个或另一个电路的操作。

电磁兼容性EMC /电磁干扰EMI概念1、什么是EMC - 定义EMC定义为设备和系统在其电磁环境中运行而不损害其功能且无故障的能力，反之亦然。

电磁兼容性，EMC确保操作不会影响电磁环境，以至于其他设备和系统的功能受到不利影响。

2、人们对EMC的认识历程：在电子产品的早期，相对较少的电子设备项目正在使用中。

然而今天，日常电子产品的数量已经大幅增加。

其中一些发射信号，而其他许多是敏感接收器。

其他人可能利用可能由瞬态信号错误触发的数字电子系统。

这些更多的例子可能是EMC电子设计的关键要素。

在电子系统的早期，收音机收到的流行音乐，刘海和一般噪音被视为收听收音机的“体验”的一部分- 即使它们是由其他本地电气设备制造的，电气干扰对电子系统影响的一些主要问题来自军事应用。

第二次世界大战后，随着核武器重要性的提高，爆炸产生的电子脉冲及其对设备的影响成为一个问题。

此外，高功率雷达系统对设备的影响也是一个问题。

后来，与ESD相关的电子设备面临的风险变得明显。

这些不仅损坏了电子设备，而且还可以设置错误的触发器。

在20世纪70年代，逻辑电路的使用迅速增长，并且随之增加了切换速度。

这些电路开启了EMI的影响，并且如果这些项目在现实世界中令人满意地工作，则需要将EMC预防措施纳入设计中。

由于这种日益增长的实现，许多国家开始意识到EMC是一个日益严重的问题，一些人开始向电子设备制造商发出指令，定义设备在出售设备之前应该满足的标准。

欧洲共同体是个实施EMC要求的地方，虽然许多人初都持怀疑态度，但EMC标准的引入提高了标准，使大多数类型的设备能够在不受干扰的情况下并排运行。

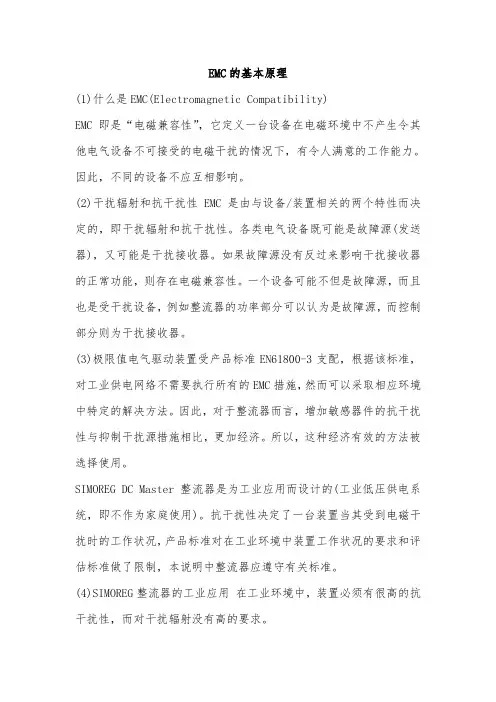

EMC的基本原理(1)什么是EMC(Electromagnetic Compatibility)EMC 即是“电磁兼容性”，它定义一台设备在电磁环境中不产生令其他电气设备不可接受的电磁干扰的情况下，有令人满意的工作能力。

因此，不同的设备不应互相影响。

(2)干扰辐射和抗干扰性EMC是由与设备/装置相关的两个特性而决定的，即干扰辐射和抗干扰性。

各类电气设备既可能是故障源(发送器)，又可能是干扰接收器。

如果故障源没有反过来影响干扰接收器的正常功能，则存在电磁兼容性。

一个设备可能不但是故障源，而且也是受干扰设备，例如整流器的功率部分可以认为是故障源，而控制部分则为干扰接收器。

(3)极限值电气驱动装置受产品标准EN61800-3支配，根据该标准，对工业供电网络不需要执行所有的EMC措施，然而可以采取相应环境中特定的解决方法。

因此，对于整流器而言，增加敏感器件的抗干扰性与抑制干扰源措施相比，更加经济。

所以，这种经济有效的方法被选择使用。

SIMOREG DC Master整流器是为工业应用而设计的(工业低压供电系统，即不作为家庭使用)。

抗干扰性决定了一台装置当其受到电磁干扰时的工作状况，产品标准对在工业环境中装置工作状况的要求和评估标准做了限制，本说明中整流器应遵守有关标准。

(4)SIMOREG整流器的工业应用在工业环境中，装置必须有很高的抗干扰性，而对干扰辐射没有高的要求。

SIMOREG DC Master整流器如同接触器和开关一样，是一个电气驱动系统的部件，适当的专业技术人员必须将它们集成到驱动系统中去，至少应包括整流器、电动机电缆和电动机。

在多数情况下，需要进线电抗器和熔断器，如果这些部件以正确的方式安装，极限值才能保证。

为了将干扰的辐射限制在限幅值等级“Al”，需要合适的无线电干扰抑制滤波器和进线电抗器与整流器配合。

根据EN55011的定义，没有RI抑制滤波器，SIMOREG6RA70整流器产生的干扰辐射将超过限幅值等级A10。

电磁兼容性设计与模拟研究电磁兼容性（Electromagnetic Compatibility，EMC）设计与模拟研究是一门涉及电磁场、电路、信号传输、材料等多学科知识的复杂领域。

它的研究内容包括电磁辐射、电磁感应、电磁干扰等现象的产生和传播规律，以及如何设计和优化电子设备，使其不受电磁干扰和辐射的影响，同时也不对外界造成电磁干扰和辐射。

本文将从电磁兼容性的基本概念开始，对EMC设计与模拟的研究方法和应用进行探讨。

一、电磁兼容性的基本概念电磁兼容性（EMC）是指电子设备在规定的电磁环境下，既能正常工作，又不会对周围的电子设备和系统造成影响的能力。

电子设备在工作时会产生电磁辐射和电磁感应，这些电磁波会干扰周围的其他电子设备和系统，导致它们的功能失效或性能下降。

而外界的电磁干扰也会对电子设备和系统造成类似的影响。

因此，为了保证电子设备和系统的正常工作，必须进行电磁兼容性测试和设计。

二、电磁兼容性设计与模拟研究方法电磁兼容性设计与模拟研究主要包括以下几种方法：1. 电磁场仿真方法电磁场仿真方法是一种计算电磁场分布的数值模拟方法，它可以为电磁兼容性设计提供准确的电磁场、电磁辐射、电磁感应和电磁干扰等计算结果。

其中，有限元法（Finite Element Method，FEM）和时域有限差分法（Finite Difference Time Domain，FDTD）是两种常用的电磁场仿真方法。

有限元法可以对复杂的电磁场分布进行精确的三维计算，而时域有限差分法则主要用于处理电磁波在空间和时间上的传播过程。

2. PCB布局设计方法PCB布局设计是一种将电子元器件和电路板布局、走线的技术。

合理的PCB布局设计可以减小电路的干扰和辐射，从而提高电路的抗干扰和抗辐射性能。

具体来说，要避免高速数字信号线与模拟信号线、电源线、地线的交叉，减小信号线的长度和曲折程度，增加电源和地线的面积以降低阻抗等。

3. 电磁兼容性测试方法电磁兼容性测试是一种基于实验手段的测试方法，它可以检验电子设备和系统的电磁兼容性性能是否达到标准要求。

电磁兼容的基本概念电磁兼容性（EMC）是一个涵盖了广泛应用领域的概念，它关乎设备或系统在复杂电磁环境中的稳定运行。

简单来说，电磁兼容性（EMC）指的是设备在规定的电磁环境中，能够满足设计要求的正常工作能力，同时不会对周围设备产生无法承受的电磁干扰。

因此，EMC涉及到两个关键方面：一是设备在正常运行过程中对所在环境产生的电磁干扰应控制在一定限值内；二是设备对所在环境中已存在的电磁干扰具有一定的抗扰度，即电磁敏感性。

EMC作为一种工程技术，其重要性不言而喻。

在当今社会，电气和电子设备无处不在，它们在为人们提供便利的同时，也带来了电磁干扰问题。

为了确保各种设备在复杂的电磁环境中正常工作，满足电磁兼容性要求至关重要。

电磁兼容性不仅关乎设备自身的性能，还涉及到设备之间的相互影响。

只有当各个设备在电磁环境中相互兼顾，才能确保整个系统的稳定运行。

此外，电磁兼容性还关注设备在自然界电磁环境中的表现。

自然界中存在各种电磁现象，如雷电、无线电波等，这些现象都可能对电子系统或设备产生影响。

因此，电子系统或设备在设计时，需要考虑其在自然界电磁环境中的抗扰度，以确保在各种情况下都能按照设计要求正常工作。

进一步地，我们可以将电磁兼容性的研究范围扩展到电磁场对生态环境的影响。

电磁场对生物体的影响已成为当前研究的热点问题，比如手机辐射、基站辐射等。

在这个意义上，电磁兼容性学科内容可以被称作环境电磁学。

环境电磁学旨在研究电磁场在环境中的传播、转化和生物效应，为人类提供健康、安全的电磁环境。

电磁兼容性是一项重要的工程技术，它关乎设备在复杂电磁环境中的正常工作。

通过研究电磁兼容性，我们可以更好地理解设备之间的相互影响，提高系统的稳定性和可靠性。

同时，电磁兼容性还关注设备在自然界电磁环境中的表现，以及电磁场对生态环境的影响。

在未来，随着科技的不断发展，电磁兼容性和环境电磁学将在各个领域发挥越来越重要的作用。
