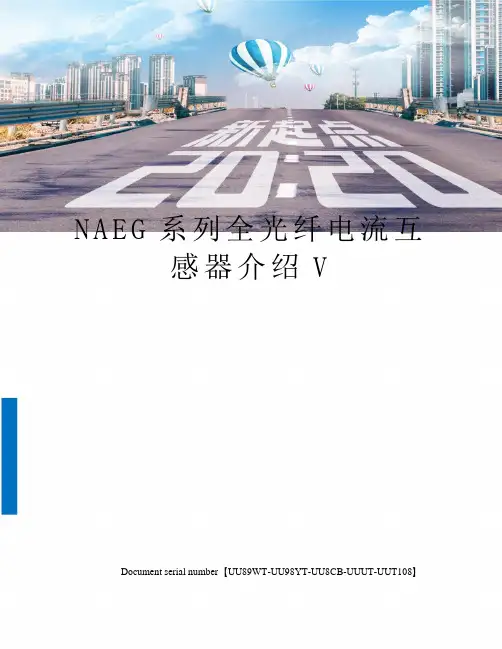

N A E G系列全光纤电流互感器介绍VDocument serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】NAE-GL系列全光纤电子式电流互感器应用与校验目录1 NAE-GL系列产品的总体方案总体方案对于数字化变电站过程层的传感设备主要包括三个部分内容:电子式电流互感器,电子式电压互感器和合并单元,如图所示。
而对于电子式电流、电压互感器而言也分别包括了传感部分和电气部分。
目前市场上电子式电流互感器产品主要有低功耗线圈实现的电子式电流互感器(LPCT)、用罗氏线圈来实现的有源型电子式电流互感器、磁光玻璃实现的电子式电流互感器以及基于全光纤的电子式电流互感器等几类,都有一些实际运行或挂网的经验;电子式电压互感器的产品主要有电容分压式电子互感器,电感变压式电子互感器两类,工程化过程中也有一些实际运行的经验。
图过程层传感设备功能块框图全光纤电子式互感器应用功能与连接图示出了过程层传感设备应用功能与连接示意图。
可以看出,电流光纤敏感环通过光纤与电流电气单元相连接,电压敏感源通过屏蔽电缆(对电容分压式电子互感器而言)或光缆(对光晶体作为敏感源而言)与电压电气单元相连。
电气单元一方面接受来自合并单元的同步时钟信号对数据进行同步,另一方面将测定的数据传送到合并单元中。
电气单元还留有通讯接口,用于同当地的手持验证终端进行信息交换,用来查验电流、电压的数值等数据。
合并单元接受来自外部的时钟对时信号,也发出多路时钟同步信号用于电气单元内数据同步;合并单元接受来自多路电气单元的数据,处理后输出多路数据信号用于相关的保护和测量等使用。
图过程层传感设备应用功能与连接示意图NAE-G系列产品的型号选择1.3.1 型号选择1.3.2 订货须知订货时,除了上述型号选择的信息外,还应当关注以下的信息。
2 NAE-GL系列全光纤电子式电流互感器概要由国电南瑞科技股份有限公司(以下简称“国电南瑞”)、北京航天时代光电科技有限公司(隶属于中国航天九院,以下简称“航天时代”)联合成立的南瑞航天(北京)电气控制技术有限公司(以下简称“南瑞航天”)作为国电南瑞光学技术的科研开发基地,在光纤陀螺技术的基础上,经过多年的研发和技术积累,成功开发出全光纤电子式互感器,取得了多项科技成果。

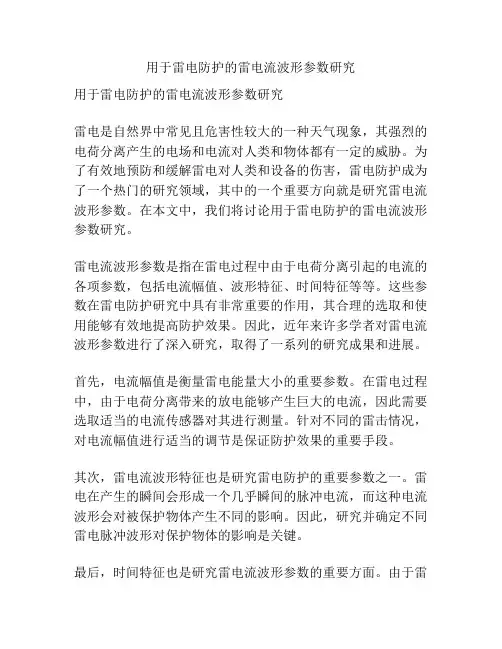

用于雷电防护的雷电流波形参数研究用于雷电防护的雷电流波形参数研究雷电是自然界中常见且危害性较大的一种天气现象,其强烈的电荷分离产生的电场和电流对人类和物体都有一定的威胁。
为了有效地预防和缓解雷电对人类和设备的伤害,雷电防护成为了一个热门的研究领域,其中的一个重要方向就是研究雷电流波形参数。
在本文中,我们将讨论用于雷电防护的雷电流波形参数研究。
雷电流波形参数是指在雷电过程中由于电荷分离引起的电流的各项参数,包括电流幅值、波形特征、时间特征等等。
这些参数在雷电防护研究中具有非常重要的作用,其合理的选取和使用能够有效地提高防护效果。
因此,近年来许多学者对雷电流波形参数进行了深入研究,取得了一系列的研究成果和进展。
首先,电流幅值是衡量雷电能量大小的重要参数。
在雷电过程中,由于电荷分离带来的放电能够产生巨大的电流,因此需要选取适当的电流传感器对其进行测量。
针对不同的雷击情况,对电流幅值进行适当的调节是保证防护效果的重要手段。
其次,雷电流波形特征也是研究雷电防护的重要参数之一。
雷电在产生的瞬间会形成一个几乎瞬间的脉冲电流,而这种电流波形会对被保护物体产生不同的影响。
因此,研究并确定不同雷电脉冲波形对保护物体的影响是关键。
最后,时间特征也是研究雷电流波形参数的重要方面。
由于雷电实际有着一定的持续时间,因此需要考虑雷电的时间特征对被保护物体的影响。
根据实际数据的分析,确定最佳的雷电防护时间范围是保证防护效果的关键环节之一。
综上所述,用于雷电防护的雷电流波形参数研究在现代科技中具有重要意义。
的确,目前已然有许多成熟的研究成果,但是未来的研究还需继续深入。
例如,应用新型的传感器和分析手段,制定更高效的防护策略等等,这些都是未来雷电防护研究的重要前沿和挑战。
为了更加深入地研究用于雷电防护的雷电流波形参数,我们需要从实验和理论两个方面进行探究。
首先,实验研究是深入研究雷电流波形参数必不可少的手段之一。
通过对实际雷电的测量和分析,可以获取精确的电流数据和波形特征,并基于实验数据建立相关的模型。

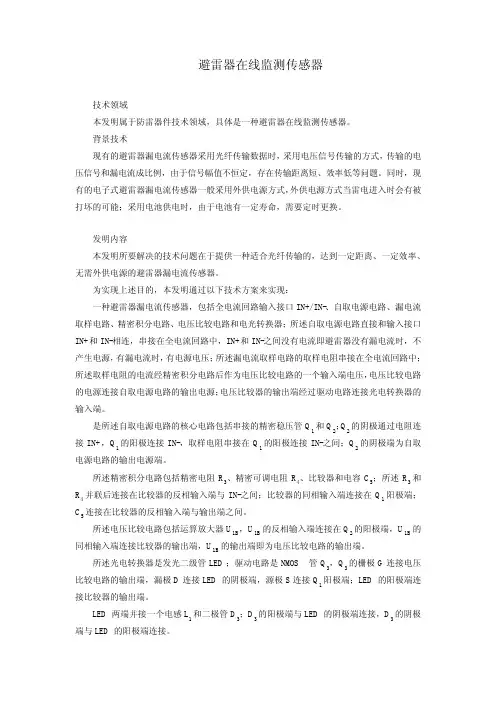

避雷器在线监测传感器技术领域本发明属于防雷器件技术领域,具体是一种避雷器在线监测传感器。
背景技术现有的避雷器漏电流传感器采用光纤传输数据时,采用电压信号传输的方式,传输的电压信号和漏电流成比例,由于信号幅值不恒定,存在传输距离短、效率低等问题。
同时,现有的电子式避雷器漏电流传感器一般采用外供电源方式,外供电源方式当雷电进入时会有被打坏的可能;采用电池供电时,由于电池有一定寿命,需要定时更换。
发明内容本发明所要解决的技术问题在于提供一种适合光纤传输的,达到一定距离、一定效率、无需外供电源的避雷器漏电流传感器。
为实现上述目的,本发明通过以下技术方案来实现:一种避雷器漏电流传感器,包括全电流回路输入接口IN+/IN-、自取电源电路、漏电流取样电路、精密积分电路、电压比较电路和电光转换器;所述自取电源电路直接和输入接口IN+和IN-相连,串接在全电流回路中,IN+和IN-之间没有电流即避雷器没有漏电流时,不产生电源,有漏电流时,有电源电压;所述漏电流取样电路的取样电阻串接在全电流回路中;所述取样电阻的电流经精密积分电路后作为电压比较电路的一个输入端电压,电压比较电路的电源连接自取电源电路的输出电源;电压比较器的输出端经过驱动电路连接光电转换器的输入端。
是所述自取电源电路的核心电路包括串接的精密稳压管Q 1和Q 2;Q 2的阴极通过电阻连接IN+,Q 1的阳极连接IN-,取样电阻串接在Q 1的阳极连接IN-之间;Q 2的阴极端为自取电源电路的输出电源端。
所述精密积分电路包括精密电阻R 3、精密可调电阻R 4、比较器和电容C 5;所述R 3和R 4并联后连接在比较器的反相输入端与IN-之间;比较器的同相输入端连接在Q 1阳极端;C 5连接在比较器的反相输入端与输出端之间。
所述电压比较电路包括运算放大器U 1B ,U 1B 的反相输入端连接在Q 2的阳极端,U 1B 的同相输入端连接比较器的输出端,U 1B 的输出端即为电压比较电路的输出端。
引言近年来,传感器在朝着灵敏、精确、适应性强、小巧和智能化的方向发展。
在这一过程中,光纤传感器这个传感器家族的新成员倍受青睐。
光纤具有很多优异的性能,例如:抗电磁干扰和原子辐射的性能,径细、质软、重量轻的机械性能;绝缘、无感应的电气性能;耐水、耐高温、耐腐蚀的化学性能等,它能够在人达不到的地方(如高温区),或者对人有害的地区(如核辐射区),起到人的耳目的作用,而且还能超越人的生理界限,接收人的感官所感受不到的外界信息。
1 光纤电流传感器1.1 光纤电流传感器概述光纤电流传感器是一种新型的电流传感器,与电磁式电流互感器相比,基于光学、微电子、微机技术的光纤式电流传感器(OFCT),具有无铁心、绝缘结构简单可靠,体积小、重量轻、线性度好、动态范围大、无饱和现象,输出信号可直接与微机化计量及保护设备接口等优点。
这些优点既满足、推动了电力系统的发展,而且应用前景十分广阔。
当线偏振光(见光的偏振)在介质中传播时,若在平行于光的传播方向上加一强磁场,则光振动方向将发生偏转,偏转角度ψ与磁感应强度B和光穿越介质的长度l的乘积成正比,即ψ=VBl,比例系数V 称为费尔德常数,与介质性质及光波频率有关。
偏转方向取决于介质性质和磁场方向。
上述现象称为法拉第效应。
1845年由M.法拉第发现。
由于光在光纤中,一边反射,一边行进,偏振波相应于曲线的形状会出现旋转。
针对此现象,在光纤的一端设置一块镜面导致光纤中光线的往返,借助光的来回往返,成功补偿和解决了偏振波的旋转问题。
将铅玻璃光纤用于传感器元件,并结合利用镜面的方法,只需把光纤卷绕在载流导体上,用于电流计测的反射型传感器就基本完成。
其次,开发了调制程度的平均处理与信号处理方式,这有利于特性的稳定及噪音的抑制。
此外,对光源、受光元件、信号传输光纤等种类与传感器特性的关系进行了研究,而且,慎重选择了旨在降低成本和实现小型化的传感器制作技术。
目前,光纤传感器技术正朝实用化的方向进展,以适应电力系统的广泛需求。

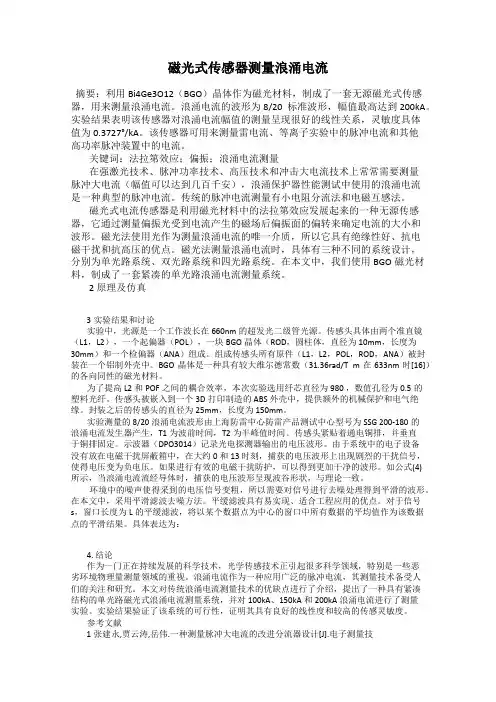

磁光式传感器测量浪涌电流摘要:利用Bi4Ge3O12(BGO)晶体作为磁光材料,制成了一套无源磁光式传感器,用来测量浪涌电流。
浪涌电流的波形为8/20 标准波形,幅值最高达到200kA。
实验结果表明该传感器对浪涌电流幅值的测量呈现很好的线性关系,灵敏度具体值为0.3727°/kA。
该传感器可用来测量雷电流、等离子实验中的脉冲电流和其他高功率脉冲装置中的电流。
关键词:法拉第效应;偏振;浪涌电流测量在强激光技术、脉冲功率技术、高压技术和冲击大电流技术上常常需要测量脉冲大电流(幅值可以达到几百千安),浪涌保护器性能测试中使用的浪涌电流是一种典型的脉冲电流。
传统的脉冲电流测量有小电阻分流法和电磁互感法。
磁光式电流传感器是利用磁光材料中的法拉第效应发展起来的一种无源传感器,它通过测量偏振光受到电流产生的磁场后偏振面的偏转来确定电流的大小和波形。
磁光法使用光作为测量浪涌电流的唯一介质,所以它具有绝缘性好、抗电磁干扰和抗高压的优点。
磁光法测量浪涌电流时,具体有三种不同的系统设计,分别为单光路系统、双光路系统和四光路系统。
在本文中,我们使用BGO磁光材料,制成了一套紧凑的单光路浪涌电流测量系统。
2 原理及仿真3实验结果和讨论实验中,光源是一个工作波长在660nm的超发光二级管光源。
传感头具体由两个准直镜(L1,L2),一个起偏器(POL),一块BGO晶体(ROD,圆柱体,直径为10mm,长度为30mm)和一个检偏器(ANA)组成。
组成传感头所有原件(L1,L2,POL,ROD,ANA)被封装在一个铝制外壳中。
BGO晶体是一种具有较大维尔德常数(31.36rad/T m在633nm时[16])的各向同性的磁光材料。
为了提高L2和POF之间的耦合效率,本次实验选用纤芯直径为980 ,数值孔径为0.5的塑料光纤。
传感头被嵌入到一个3D打印制造的ABS外壳中,提供额外的机械保护和电气绝缘。
封装之后的传感头的直径为25mm,长度为150mm。

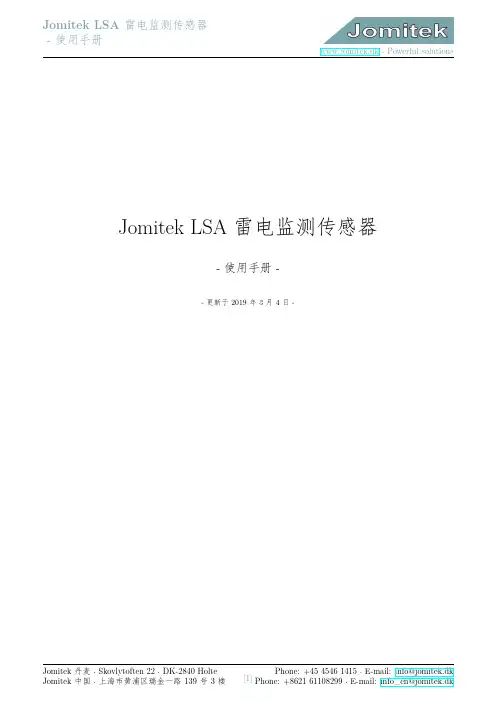

Jomitek LSA雷电监测传感器-使用手册--更新于2019年3月4日-目录1LSA雷电监测传感器产品说明31.1概述 (3)1.2首次快速入门 (3)1.3对接选择和要求简要 (3)2系统安装32.1安装注意事项 (4)2.2电源 (4)2.3雷电监测传感器系统测试 (5)3雷电监测和数据测量63.1运作原理 (6)3.2雷击参数特性 (6)3.3测量配置 (7)4软件和固件结构74.1微控制器平台和RTOS (7)4.2文件系统 (7)5Web界面85.1总结构 (8)5.2子页面 (9)5.2.1资源管理器视图 (9)5.2.2设备定位 (10)6IEC-60870-5-104配置106.1时间戳示例 (12)7MODBUS配置14 8信号分析148.1WAV文件 (14)9固件和软件更新149.1引导加载序列 (14)9.2固件升级 (15)10高级用户界面1510.1Telnet命令行界面 (15)10.2FTP文件传输接口 (16)1LSA雷电监测传感器产品说明1.1概述LSA旨在监测风力发电机机组落雷情况,实时发出雷击警报,并测量雷电流特征参数,如峰值电流,波前时间,陡度,单位能量和雷击总电荷。
此功能是帮助现场维护人员评估雷击带来的损害,提高员工效率,延长设备使用寿命以及及时进行设备维护和更换的关键。
每台风力发电机机组只需要安装一套这样的雷电监测传感器,传感器通过强磁直接吸附在风机塔筒外部,通常安装于门框上方半米距离。
传感器的供电和通信采用PoE方式,配套网线插头具备IP68防护等级。
简而言之,LSA雷电监测传感器是一个非常紧凑而独立的雷电数据处理平台,包括测量数据的高级后处理,远程配置。
LSA易于安装和使用,并且几乎免维护。
有关最新的产品资料和软件,请访问LSA雷电传感器支持网站http://jomitek.dk/en/support/lsa1.2首次快速入门1.将传感器连接到自有网络上的PoE交换机。
光纤电流传感器使用方法
光纤电流传感器是一种用来测量电流的传感器,它通过光纤来传输信号。
1. 连接电源: 先将光纤电流传感器连接到相应的电源上。
2. 安装测试线圈: 将测试线圈安装在电流要测量的电路上。
3. 连接光纤: 将光纤电流传感器的光纤连接到测试线圈上。
4. 配置参数: 使用配套的软件或者控制器对光纤电流传感器进行参数配置。
5. 开始测量: 开始进行电流测量,通过配套软件或者控制器获取测量结果。
6. 数据处理: 将测量结果进行数据处理,并存储或者进行进一步的分析。
使用时需注意电流值不能超过传感器的测量范围, 并且光纤的连接要牢固,避免灵敏度降低。
打破垄断,中国新型光纤电流传感器研制成功
日前,一种新型的光纤电流传感器由湖北迅迪科技有限公司自主研发完成的XD GDL-1光纤电流传感系统,通过了湖北省科技厅主持的科技成果鉴定。
出席鉴定会的专家认为,该项目取得了具有自主知识产权的重要科技成果,总体技术处于国际先进水平,项目产品填补了国内空白,对我国冶金、化工等电解行业的大电流直流测量具有重大意义。
据介绍,光纤电流传感器是电冶炼、电化工行业和智能电网领域用于电流计量的升级换代产品。
电流计量是电力系统以及冶金、化工等电解工业的主要技术参数之一。
目前,我国大部分企业对电流的测量主要采用磁电感应式电流互感器和霍尔效应式直测式电流传感器,这种以电磁感应原理为基础的电流传感器,在精度、稳定性、抗杂散磁场干扰等方面,都不能满足现代冶金和电化工产业的发展需要。
而能生产光纤直流电流传感器的国外厂家只有ABB和莱姆等少数几家公司,技术封锁严密。
出席鉴定会的专家认为,XD GDL-1光纤电流传感系统首次提出了Y形偏振器与条形调制器的双波导光路相结合的结构设计方案,实现了管线电流传感系统的全数字闭环控制,系统具有稳定性和线性度好、灵敏度高等特点,满足了大量程范围的高精度测量要求。
专家们指出,针对光纤电流传感器的穿管光纤易受温度等环境影响、多次绕制重复性的难题,XD GDL-1光纤电流传感系统提出了针对传感光纤的高温退火、去应力、光纤成缆保护。
光纤传感器的电流测量技术嘿,咱们今天来聊聊光纤传感器的电流测量技术。
先来讲讲我之前遇到的一件事儿吧。
有一次,我在一个工厂里参观,看到工人们正在为测量电流的事儿头疼。
传统的测量方法不仅麻烦,而且误差还不小,这可把他们给愁坏了。
就在这时,有人提到了光纤传感器的电流测量技术,大家的眼睛一下子就亮了起来。
那到底啥是光纤传感器的电流测量技术呢?简单来说,就是利用光纤的特性来精确测量电流。
光纤这玩意儿,大家都知道,细得像头发丝,但是本事可大着呢!它能把光传得又快又准,而且还不容易受到外界的干扰。
在电流测量中,光纤传感器就像是一个超级敏锐的“小侦探”。
它通过感知电流产生的磁场变化,然后把这些变化转化为光信号的变化,最后咱们就能得出精确的电流数值啦。
比如说,在电力系统中,要确保电流的稳定和安全可是至关重要的。
光纤传感器就能实时监测电流的大小和变化,一旦有啥异常,马上就能发出警报,就像是给电力系统装上了一双敏锐的“眼睛”。
再比如,在一些高科技的设备制造中,对电流的测量精度要求那是相当高。
这时候,光纤传感器就能大显身手啦,它能提供非常精确的测量结果,让这些高科技设备能够稳定、高效地运行。
而且啊,光纤传感器的电流测量技术还有很多优点。
它体积小,安装方便,不像那些大块头的测量设备,占地方又不好摆弄。
它的响应速度还特别快,几乎是瞬间就能给出测量结果,一点儿都不拖沓。
另外,它的可靠性也很高。
不像有些测量设备,用着用着就出毛病,光纤传感器能在各种恶劣的环境下工作,高温、低温、潮湿,它都不怕,照样能把电流测量得稳稳当当。
不过,任何技术都不是完美的。
光纤传感器的电流测量技术也有一些挑战和需要改进的地方。
比如说,它的成本相对来说还有点高,这可能会让一些企业在选择的时候有点犹豫。
还有,对于一些特别复杂的电流情况,它的测量精度可能还需要进一步提高。
但总的来说,光纤传感器的电流测量技术就像是一颗正在崛起的新星,有着广阔的发展前景。
相信在未来,随着技术的不断进步,它会变得更加成熟、更加完善,为我们的生活和工作带来更多的便利和安全。
光纤电流传感器(OCT)的研究论文摘要电流测量是电力系统运行的基本条件,从发变电到控制保护,无不出现对电流量值的要求。
随着电力系统输电电压的日益提高、传输功率的不断增大,传统的电流计量设备愈来愈显示出其局限性,主要表现在其性能价格比随电压等级的提高越来越低。
生产的发展导致了对新型电流测量装置的要求。
光纤传感器作为七十年代以来逐步发展成熟的一种新型传感技术,自其问世之日就显示出巨大的优越性,其良好的电气绝缘性能、卓越的抗辐射能力及极快的频响等特点都为其在电力系统中的应用提供了潜在的可能性,但其输出信号幅值较小、光路设计和制造复杂又限制了其广泛应用。
随着现代光学材料加工工艺水平的提高、集成光学技术的不断进步及计算机在电力系统的日益广泛应用为光纤电流传感器的应用提供了巨大的可能性。
本文将对目前光纤电流传感器(OCT)的研究和应用情况进行探讨。
关键词:光学电流传感器,传感头,Faraday效应,结构设计,信号检测,性能分析.Research of the Optical Current SensorABSTRACTOptical current transducer(OCT) This paper introduced principle of a new current measuring system based on Faraday effect,optecal current transducer,whose principles differ from those of conventional. With the development of optical_fiber technology, OCT is used more widely. Briefly OCT is excellent in such aspects as control of electromagnetic Withthedevelopmentofoptical_fibertechnologyandelectroniccomponent’sreliability,themagnetism_photoelectriccurrentdetectionmethodwillbeusedmorewidely.Keywords:Optical_fiberelectriccurrentsensor;Faradaymagnetism_photoeffect;Polarizedlight第一章选题背景§1.1研制光学电流传感器的意义由于电力工业的快速发展,传统的电流测量设备已经越来越不能满足要求。
