机械设计基础B练习题集及参考答案

机械设计基础习题集及参考答案一、判断题（正确T，错误F）1. 构件是机械中独立制造的单元。

（）2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。

（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。

（）4. 所有构件一定都是由两个以上零件组成的。

（）二、单项选择题1. 如图所示，内燃机连杆中的连杆体1是（）。

A 机构B 零件C 部件D 构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）。

A 原动机B 传动部分C 工作机D 控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。

2. 机械是______和______的总称。

参考答案一、判断题（正确T，错误F）1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第一章平面机构的自由度一、判断题（正确T，错误F）1. 两构件通过点或线接触组成的运动副为低副。

（）2. 机械运动简图是用来表示机械结构的简单图形。

（）3. 两构件用平面低副联接时相对自由度为1。

（）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

（）5. 运动副是两构件之间具有相对运动的联接。

（）6. 对独立运动所加的限制称为约束。

（）7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。

（）二、单项选择题1. 两构件通过（）接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2. 一般情况下，门与门框之间存在两个铰链，这属于（）。

A 复合铰链B 局部自由度C 虚约束D 机构自由度3. 平面机构具有确定运动的条件是其自由度数等于（）数。

A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件。

A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5. 两构件组成运动副必须具备的条件是两构件（）。

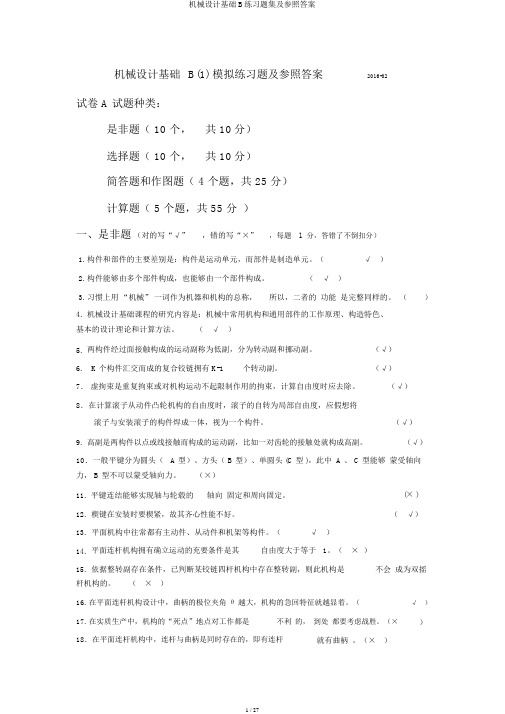

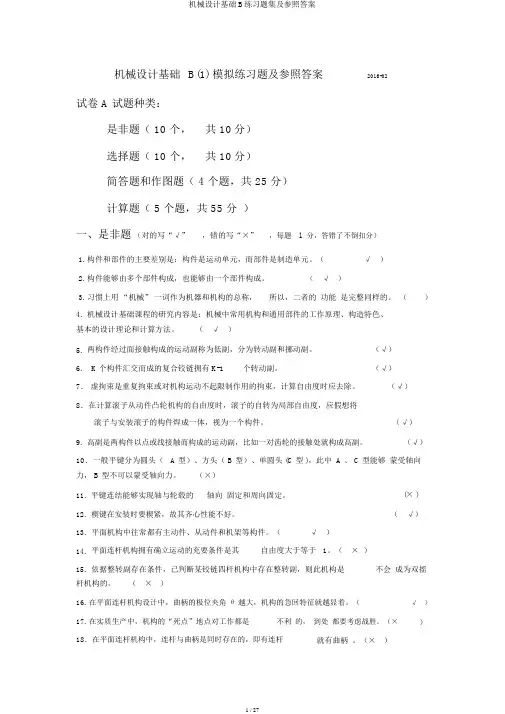

机械设计基础B(1) 模拟练习题及参照答案2016-02试卷 A 试题种类：是非题（ 10 个，共 10分）选择题（ 10 个，共 10分）简答题和作图题（ 4 个题，共 25 分）计算题（ 5 个题，共 55 分）一、是非题（对的写“√”，错的写“×”，每题1分，答错了不倒扣分）1.构件和部件的主要差别是：构件是运动单元，而部件是制造单元。

（√ ）2.构件能够由多个部件构成，也能够由一个部件构成。

（√）3.习惯上用“机械”一词作为机器和机构的总称，所以，二者的功能是完整同样的。

（ ×）4.机械设计基础课程的研究内容是：机械中常用机构和通用部件的工作原理、构造特色、基本的设计理论和计算方法。

（√）5.两构件经过面接触构成的运动副称为低副，分为转动副和挪动副。

（√）6.K 个构件汇交而成的复合铰链拥有K-1个转动副。

（√）7．虚拘束是重复拘束或对机构运动不起限制作用的拘束，计算自由度时应去除。

（√）8．在计算滚子从动件凸轮机构的自由度时，滚子的自转为局部自由度，应假想将滚子与安装滚子的构件焊成一体，视为一个构件。

（√）9.高副是两构件以点或线接触而构成的运动副，比如一对齿轮的接触处就构成高副。

（√）10．一般平键分为圆头（ A 型）、方头（ B 型）、单圆头 (C 型 )，此中 A 、 C 型能够蒙受轴向力， B 型不可以蒙受轴向力。

（×）11.平键连结能够实现轴与轮毂的轴向固定和周向固定。

(× )12.楔键在安装时要楔紧，故其齐心性能不好。

（√）13.平面机构中往常都有主动件、从动件和机架等构件。

（√ ）14.平面连杆机构拥有确立运动的充要条件是其自由度大于等于 1。

（×）15.依据整转副存在条件，已判断某铰链四杆机构中存在整转副，则此机构是不会成为双摇杆机构的。

（×）16. 在平面连杆机构设计中，曲柄的极位夹角θ越大，机构的急回特征就越显着。

《机械设计基础》重修复习卷(二)一．填空1、在铰链四杆机构中相对静止的构件称为机架；能作圆周运动的构件称为曲柄；不与机架相连的构件称为连杆。

2、三星轮变向机构之所以能够起变向作用，是因为有惰轮起作用，它不影响传动比。

3、键连接通过键将轴与轮毂结合在一起，从而实现周向运动传递扭矩。

4、根据轴承与轴工作面摩擦性质的不同，轴承可分为滑动摩擦和滚动摩擦。

5．为保证齿轮传动的连续性，将___实际啮合线_与__基圆齿距__的比值称为重合度。

6、按照滚动轴承所受载荷的不同，滚动轴承分为向心、推力和和向心推力三类。

7、渐开线齿廓的啮合特性有瞬时传动比准确、中心距可分离性和齿廓间相对滑动等。

8．带传动的主要失效形式为打滑和带的磨损。

9．齿面接触强度设计计算是针对齿面点蚀失效进行的；齿根弯曲疲劳强度设计计算是针对齿轮疲劳折断进行的。

二．选择题1．平行四边形双曲柄机构，当主动件曲柄作匀速转动时，从动曲柄将怎样运动？( )A．匀速转动 B.间歇转动 C．变速转动 D.往复摆动2．曲柄滑块机构中，当( )为主动件时机构有死点位置出现。

A.曲柄B.滑块C.连杆3．以下关于曲柄摇杆机构的叙述正确的是( )A．只能以曲柄为主动件 B.摇杆不可以作主动件 C．主动件既可能作整周旋转运动也可以作往复摆动 D. 以上都不对4．杆长不等的铰链四杆机构，若以最短杆为机架，则是什么机构( ) ？A.曲柄摇杆机构B.双曲柄机构或双摇杆机构C.双摇杆机构D.双曲柄机构5．图示凸轮轮廓是分别以O和O1为圆心的圆弧和直线组成的。

该凸轮机构从动件的运动过程是( )类型。

A 升---停---降---停；B 升---停---降；C 升---降---停；D 升---降。

6．凸轮连续转动，从动件的运动周期是( )。

A 从动件推程时间；B 从动件回程时间；C 从动件推程和回程时间之和；D 凸轮一转的时间。

7．( )能把回转运动转变成往复摆动运动。

A．双曲柄机构 B．摆动导杆机构 C．曲柄摇杆机构 D．曲柄滑块机构8．定轴轮系的传动比以下各表达式中正确的是( )。

《机械设计基础》习题集及答案集系部：适用专业：制定人：审核人：系（部）第一章机械设计概论一、填空题。

1、机械零件最常见的失效形式有_______,_______,_______,_______,。

2、机械没计的“三化”指__________,__________,__________。

3、强度是指零件在载荷作用下抵抗__________的能力，强度可分为__________和__________。

4、刚度是指受载后抵抗__________的能力。

5、机械零件丧失预定功能或者预定功能指标降低到许用值以下的现象，为__________。

二、选择题。

1、机械设计这门学科，主要研究（）的工作原理、结构和设计计算方法。

A、各类机械零件和部件B、通用机械零件和部件C、专用机械零件和部件D、标准化的机械零件和部件2、设计一台机器包括以下几项工作:a、零件设计;b、总体设计;c、技术设计，它们进行的顺序大休上是()。

A、acbB、bacC、bcaD、cba3、下列零件的失效形式中，不属于强度问题。

A、螺栓断裂B、齿轮的齿面发生疲劳点蚀C、蜗杆轴产生过大的弯曲变形D、滚动轴承套圈的滚道上被压出深深的凹坑4、在设计机械零件时，对摩擦严重的一些零件，要考虑其散热性，主要是由于（）。

A、在高温下将产生蠕变现象，出现较大塑性变形B、材料的机械性能下降，可能造成零件因强度不够而失效C、下产生较大的热变形，影响正常工作D、升高后，破坏了正常润滑条件，从而使零件发生胶合5、我国国家标准的代号是（）。

A、GCB、KYC、GBD、ZB三、是非题。

1、机器的各部分之间具有确定的相对运动，在工作时能够完成有用的机械功或实现能般的转换。

2、机构的各部分之间具有确定的相对运动，所以机器与机构只是说法不同而己。

3、由于强度不够引起的破坏是零件失效中最常见的形式。

4、表面失效主要有疲劳点浊、磨损和腐蚀等，表面失效后通常会增加零件的摩擦，使尺寸发生变化，最终导致零件的报废。

注：装订线内禁止答题，装订线外禁止有姓名和其他标记。

东北农业大学成人教育学院考试题签机械设计基础（B）一．选择填空题（每空1分，共20分）1.在常用的螺旋传动中，传动效率最高的螺旋是______。

A：三角形螺旋；B：梯形螺旋；C：锯齿形螺旋；D：矩形螺旋;2.承受预紧力Qｐ的紧螺拴联接受工作拉力时，残余预紧力为Qｐ′，其螺拴所受的总拉力为______。

A：Q=Qｐ+F；B：Q= Qｐ+ Qｐ′；C：Q= Qｐ′+F；3.设计键联接的几项主要内容的顺序是______。

A : b-a-c-d ;B : b-c-a-d ;C : a-c-b-d; D: c-d-b-a;其中a是按轮毂长度选择键长；b是按使用要求选择键的主要类型；c是按轴的直径选择键的剖面尺村寸；d是对键进行必要的强度校核；4.带传动正常工作时，不能保证准确传动比是因为______。

A：带的材料不符合虎克定律；B：带容易变形和磨损；C：带在带轮上打滑；D：带的弹性滑动;5.V带传动中，带轮的基准直径是______。

A：带轮外径；B：轮槽底处直径；C：轮槽中径；D：与V带的节宽相对应的带轮直径;6.链传动中，最适宜的中心距是______。

A: (10~20)P; B (20~30)P; C: (30~50)P; D: (50~80)P;7.链传动张紧的目的是______。

A：同带传动一样；B:增大包角；C:提高链传动的工作能力；D:避免松边垂度过大而引起啮合不良和链条振动；8.一般参数的闭式软齿面齿轮的主要失效形式是______；而闭式硬齿面齿轮传动的主要失效形式是______。

A：齿面胶合；B：轮齿折段；C：齿面塑性变形；D：齿面点蚀；9.发生全齿折段而失效的齿轮，一般是______。

A：斜齿圆柱齿轮；B：齿宽较小的直齿圆柱齿轮；C：齿宽较大，齿向载荷分布不均的直齿圆柱齿轮。

10. 设计滚子推杆盘形凸轮轮廓曲线时，发现压力角超过了许用压力角，应采取______的办法进行修正。

O —装—O —订—O —线—O —内—O —不—O —准—O —答—O —题—O —————————————————————考核方式：考试（闭卷）【考生注意】：①除试卷有特殊说明外，所有答案均应写在答题纸上，不必抄题，但须标明题号。

②本试题共（2）页，如有缺页或字迹不清，请向监考教师说明。

③密封线内不准答题，发卷30分钟内不准交卷。

一、填空题（共10分，每题1分）1.从运动的角度讲( )是机械的运动单元。

2.机械零件的主要失效形式有断裂、塑性变形、（ ）、表面失效、破坏正常工作条件引起的失效。

3.当两个构件组成转动副时，转动副的中心是它们的（ ）。

4.设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为（ ）轮廓线。

5.改变棘轮机构摇杆摆角的大小，可以利用改变曲柄（ ）的方法来实现。

6.闭式齿轮传动的主要失效形式是（ ）和轮齿折断 。

7.链传动的平均速比是不变的，（ ）速比是变化的。

8.在标准蜗杆传动中，当蜗杆为主动时，若蜗杆头数z 1和模数m 一定，而增大直径系数q ，则蜗杆刚度（ ）。

9.轴上零件的轴向固定的常用方法有轴肩、轴环、（ ）、套筒、圆螺母、轴端挡圈。

10.根据轴承中摩擦性质的不同，轴承可分（ ）和滑动摩擦轴承两大类。

二、单项选择题（共10分，每题1分）1.高副是指两构件之间是（ ）A.移动副接触B.转动副接触C.面接触D.点、线接触 2.在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以（ ）4.棘轮机构的主动件是（ ）。

A.棘轮B.棘爪C.止回棘爪D.锁止圆弧 5.链传动的大链轮齿数不宜过多是因为要 ( )。

A.减少速度波动B.避免运动的不均匀性C.避免传动比过大D.避免磨损导致过早掉链 6.链条的节数宜采用( )。

A.奇数B.偶数C.5的倍数D.10的倍数 7.当键联接的强度不够时，可以适当地增加（ ）以提高联接强度。

A.轮毂长度 B.键的长度 C.键的宽度 D.轮毂宽度8.（ ）具有良好的补偿性，允许有综合位移,可在高速重载下可靠地工作，常用于正反转变化多、启动频繁的场合。

附件1广西工学院鹿山学院2012 —2013 学年第一学期课程考核试题考核课程机械设计基础（ a 卷）考核班级学生数印数考核方式考核时间分钟一、选择题（每小题2分，共20 分）1、组成机器的运动单元体是 B 。

A．机构 B．构件 C．部件 D．零件2、在曲柄摇杆机构中，只有当 C 为主动件时，才会出现“死点”位置。

A.连杆B.机架C.摇杆 D．曲柄3、 B 能把转动运动转变成往复摆动运动。

A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构 D．摆动导杆机构4、标准渐开线齿轮，影响齿轮齿廓形状的是 A 。

A.齿轮的基圆半径B.齿轮的分度圆半径C.齿轮的节圆半径D.齿轮的任意圆半径5、平带传动，是依靠 C 来传递运动的。

A.主轴的动力B.主动轮的转矩C.带与轮之间的摩擦力D.以上均不是6、平键工作以 B 为工作面。

A.顶面B.侧面C.底面D.都不是7、转动心轴是 B 。

A.只受扭矩,不受弯矩B.只受弯矩,不受扭矩C.既不受扭矩,又不受弯矩D.既受扭矩,又受弯矩8、滚动轴承的基本额定动载荷是指 C 。

A．滚动轴承能承受的最大载荷B．滚动轴承能承受的最小载荷C．滚动轴承在基本额定寿命L＝106转时所能承受的载荷109、转轴工作时承受 A 。

A.转矩和弯矩B.弯矩C.转矩D.摩擦力矩10、带传动采用张紧轮的目的是 D 。

A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.调节带的初拉力二、填空题（每小题2分，共20 分）1、机械中制造的单元称为零件，而运动的单元称为构件。

2、平面机构中，两构件通过点、线接触而构成的运动副称为__ 高副_ _。

3、根据功能，一台完整的机器是由动力系统）、执行系统、传动系统、操作控制系统四部分组成的。

车床上的主轴属于执行部分。

4、理论轮廓曲线相同而实际轮廓曲线不同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律是____相同__的。

5、轴按受载荷的性质不同，分为转轴、心轴和传动轴。

机械设计基础习题集及参考答案一、判断题（正确T，错误F）1. 构件是机械中独立制造的单元。

（）2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。

（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。

（）4. 所有构件一定都是由两个以上零件组成的。

（）二、单项选择题1. 如图所示，内燃机连杆中的连杆体1是（）。

A 机构B 零件C 部件D 构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）。

A 原动机B 传动部分C 工作机D 控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。

2. 机械是______和______的总称。

参考答案一、判断题（正确T，错误F）1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第一章平面机构的自由度一、判断题（正确T，错误F）1. 两构件通过点或线接触组成的运动副为低副。

（）2. 机械运动简图是用来表示机械结构的简单图形。

（）3. 两构件用平面低副联接时相对自由度为1。

（）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

（）5. 运动副是两构件之间具有相对运动的联接。

（）6. 对独立运动所加的限制称为约束。

（）7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。

（）二、单项选择题1. 两构件通过（）接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2. 一般情况下，门与门框之间存在两个铰链，这属于（）。

A 复合铰链B 局部自由度C 虚约束D 机构自由度3. 平面机构具有确定运动的条件是其自由度数等于（）数。

A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件。

A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5. 两构件组成运动副必须具备的条件是两构件（）。

序号能力层次难度.2 理解 B 零件是机械的最小？单元。

答案（√）4 理解 B 机械是机器和机构的总称。

答案（√）7 理解 B Q235、35、45均为优质碳素钢。

答案（×）12 理解 B 机械设计的强度准则就是，。

答案(√)14 理解 B 淬火是为了改善切削性能，消除内应力，使材料的晶粒细化。

答案(×)15 理解 B 淬火可提高材料的硬度和强度，并消除内应力。

答案(×)17 理解 B 机器与机构它们都是人为的产物，有确定的运动，并有能量的转化。

答案(×)20 理解 B 牌号为QT500-7表示球墨铸铁，，伸长率为７％。

答案(√)21 理解 B 构件系统的自由度为F（>0），若给定的原动件数目等于F ，该传动系统能成为机构。

答案(√)22 理解 B 一切自由度不为1的机构，其各构件之间都不可能具有确定的相对运动。

答案(×)23 理解 B 机构主要是由主动件、从动件和机架组成。

答案(×)24 理解 B 两构件通过点或线接触组成的运动副是高副。

答案(√)26 理解 B 两构件通过面接触组成的运动副是低副。

答案(√)27 理解 B 平面低副引入的约束数为1。

答案(×)28 理解 B 每个运动副都是一个构件。

答案(×)29 理解 B 凡是有滚子的地方都存在局部自由度。

答案(×)30 理解 B 机构的自由度就是构件的自由度。

答案(×)31 理解 B 复合铰链与转动副和移动副都有关。

答案(×)32 理解 B 转动副和移动副都是平面低副。

答案(√)33 理解 B 平面机构和自由度为2，说明需要2 个原动件才能有确定运动。

答案(√)34 理解 B 机构中每个主动件相对机架可以有几个独立运动。

答案(×)35 理解 B 在绘制机构运动简图时，不仅要考虑构件的数目，而且要考虑构件的构造。

答案(×)36 理解 B 在平面机构中，自由度的减少数就等于约束数。

机械设计基础b期末考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常采用哪种方法来提高零件的疲劳强度？A. 增加零件的尺寸B. 减小零件的尺寸C. 改善零件的表面粗糙度D. 增加零件的材料硬度答案：C2. 在齿轮传动中，哪个参数决定了齿轮的传动比？A. 齿数B. 齿宽C. 齿高D. 齿距答案：A3. 轴承的寿命与什么因素有关？A. 轴承的尺寸B. 轴承的材质C. 轴承的载荷D. 所有上述因素答案：D4. 以下哪种材料不适合用于制造轴承？A. 碳钢B. 合金钢C. 陶瓷D. 塑料答案：D5. 在机械设计中，动平衡的目的是什么？A. 减少零件的磨损B. 减少振动和噪声C. 增加零件的寿命D. 提高传动效率答案：B6. 以下哪种润滑方式适用于高速运转的机械？A. 油浴润滑B. 滴油润滑C. 喷雾润滑D. 油环润滑答案：C7. 机械设计中，静平衡通常适用于哪种类型的旋转体？A. 低速旋转体B. 中速旋转体C. 高速旋转体D. 所有旋转体答案：A8. 以下哪种材料的弹性模量最高？A. 橡胶B. 木材C. 钢材D. 铝材答案：C9. 机械设计中，为了减少摩擦力，通常采用哪种方法？A. 增加接触面积B. 减小接触面积C. 增加表面粗糙度D. 减小表面粗糙度答案：D10. 在机械设计中，哪个因素对齿轮的承载能力影响最大？A. 齿轮的材料B. 齿轮的尺寸C. 齿轮的表面粗糙度D. 齿轮的润滑条件答案：A二、填空题（每空1分，共10分）1. 机械设计中的“三要素”指的是________、________和________。

答案：材料、结构、工艺2. 轴承的________和________是影响其寿命的主要因素。

答案：载荷、转速3. 在机械设计中，为了提高零件的疲劳强度，通常采用________和________的方法。

答案：表面硬化、结构优化4. 动平衡的目的是减少旋转体的________和________。

《机械设计基础》试卷（B卷）（每空1分，共30分）1、力偶矩的、和称为力偶的三要素。

2、两构件相互作用时，它们之间的作用与反作用力必然、、，3、机器或机构各部分之间应具有运动。

4、一平面铰链四杆机构的各杆长度分别为a=350mm,b=600mm,c=200mm,d=700mm；当取 c 杆为机架时，它为机构；（2）当取d杆为机架时，则为。

5、渐开线标准直齿圆柱齿轮传动，正确啮合条件是。

6、分度圆上的压力角等于，摸数取的是值，齿厚和齿槽宽7、槽轮机构能把主动轴的等速连续，转换成从动轴的周期性的运动。

8、槽轮机构、，在进入和脱离啮合时。

但在运因而不适用于。

9、在材料、热处理及几何参数均相同的直齿圆柱、斜齿圆柱和直齿圆锥三种齿传动中，承载能力最高的是传动，承载能力最低的是10、齿轮传动的润滑方式主要根据齿轮的选择。

闭式齿轮传动采用油浴润滑时的油量根据确定。

11、带传动的失效形式有和。

12、传动带中的的工作应力包括、和。

13、根据轮系中各个齿轮的几何轴线的位置是否变动，轮系可分为三类：、（每题1分，共12分）1、如果力R是F1、F2二力的合力,用矢量方程表示为R=F1+F2,则三力大小之间( )。

必有R=F1+F2; B.不可能有R=F1+F2; C.必有R>F1,R>F2; D可能有R<F1,R<F2。

2、刚体受三力作用而处于平衡状态,则此三力的作用线( )。

必汇交于一点; B. 必互相平行; C. 必都为零; D. 必位于同一平面内。

3、等截面直杆在两个外力的作用下发生轴向压缩变形时，这对外力所具备的特( )。

A. 反向、共线；B. 反向，过截面形心；C. 方向相对，作用线与杆轴线重合；D方向相对，沿同一直线作用。

4、轴向拉伸杆，正应力最大的截面和剪应力最大的截面( )A. 分别是横截面、450斜截面；B. 都是横截面;C. 分别是450斜截面、横截面;D. 都是450斜截面。

目录绪论 (1)平面机构的自由度 (3)平面连杆机构 (8)凸轮机构 (14)齿轮机构 (18)轮系 (23)机械零件设计概论 (28)联接 (30)齿轮传动 (41)蜗杆传动 (51)带、链传动 (60)轴 (69)滑动轴承 (75)滚动轴承 (78)联轴器和离合器 (91)绪论1. 简述机构与机器的异同及其相互关系。

2. 简述机械的基本含义。

3. 简述构件和零件的区别与联系。

4. 简述“机械运动”的基本含义。

5. 简述“机械设计基础”课程的主要研究对象和内容。

6. 简述“机械设计基础”课程在专业学习中的性质。

【参考答案】1. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。

相互关系：机器一般由一个或若干个机构组合而成。

2. 从结构和运动的角度看，机构和机器是相同的，一般统称为机械。

3. 构件是机械中的运动单元，零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成。

4. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。

5. 研究对象：常用机构（平面连杆机构、凸轮机构、齿轮机构等）和通用零（部）件（螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等）。

研究内容：机构的组成及其工作原理、结构分析、运动分析等；零（部）件结构、设计计算、类型选择、使用维护等。

6. “机械设计基础”课程着重研究各类机械中的共性问题，为进一步深入研究各种专门机械奠定基础；同时，“机械设计基础”课程的学习又涉及到高等数学、机械制图、工程力学、工程材料以及机械制造基础等知识的综合运用。

因此，“机械设计基础”是课程体系中的一门专业技术基础课程。

平面机构的自由度1. 什么是机构中的原动件、从动件、输出构件和机架？2. 机构中的运动副具有哪些必要条件？3. 运动副是如何进行分类的？4. 平面低副有哪两种类型？5. 简述机构运动简图的主要作用，它能表示出原机构哪些方面的特征？6. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？7. 平面运动副中，低副和高副各引入几个约束？8. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？9. 运动链和机构关系如何？10. 画出下列机构的示意图，并计算其自由度。

《[机械设计基础b试题库] 机械设计基础第4版答案》摘要：机械设计基础b试题库，．零件，制造）单元体构件可以由零件组成也可以由几零件组成以下容是编精心整理机械设计基础b试题库欢迎参考机械设计基础b试题库、判断(每题分)、部机器可以只含有机构也可以由数机构组成（√）、机器传动部分是完成机器预定动作通常处整传动终端（× ）、机构是具有确定相对运动构件组合（√ ）5、构件可以由零件组成也可以由几零件组成（√ ）6、整体式连杆是制造单元所以它是零件而不是构件（× ）7、连杆是构件也是零件（√）8、减速器轴、齿轮、箱体都是通用零件（× ）二、选择(每题分)、组成机器运动单元体是什么？（ B ）．机构 B．构件．部件．零件、机器与机构质区别是什么？（）．是否能完成有用机械功或换机械能 B．是否由许多构件组合而成．各构件能否产生相对运动．两者没有区3、下列哪是构件概念正确表述？（）．构件是机器零件组合而成B．构件是机器装配单元．构件是机器制造单元．构件是机器运动单元、下列实物哪种属专用零件？（ B ）．钉 B．起重吊钩．螺母．键5、以下不属机器工作部分是（）．数控机床刀架 B．工业机器人手臂．汽车轮子．空气压缩机三、填空(每空分)、根据功能台完整机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成车床上主轴属（执行）部分、机械不可拆卸基单元称（零件）它是（制造）单元体3、机械制造单元称（零件）运动单元称（构件）装配单元称（机构）、从（运动）观看机器和机构并无区别工程上统称（机械）5机器或机构各部分应具有_相对__运动机器工作都能完成有用__机械功___或实现换__能量___机械设计基础b试题库二、填空题(每空分)两构件以线接触所组成平面运动副称高副它产生约束而保留由3机构具有确定相对运动条件是原动件数等机构由平面机构若引入高副将引入_____约束而引入低副将引入____约束构件数、约束数与机构由关系是 3l5当两构件构成运动副仍保证能产生定相对运动故平面机构每运动副引入约束至多至少6平面机构具有两约束运动副是低副具有约束运动副是高副7计算平面机构由公式 3l 应用公式应判断复合铰链B 局部由虚约束二、选择题(每空分)有两平面机构由都等现用带有两铰链运动构件将它们串成平面机构则其由等 B0 B机构原动件数目 B 机构由该机构具有确定运动B 等3计算机构由若计入虚约束则机构由就会 B增多 B 减少不变构件运动确定条件是由 B 由零由等原动件数三、计算图示平面机构由（机构如有复合铰链局部由,虚约束,予以指出）(每题5分)3×5×7 3×7×93×5×7 3×9××3×3× 3×3×3×3×。

B卷课程名称：机械设计基础适用专业／年级：本卷共 5 页考试方式：闭卷笔试考试时间：120 分钟一、判断题（正确打√，错误打×）：（本题共12小题，每小题1分，共12分）1、用仿形法切制齿轮，齿数少于17时会产生根切现象。

（）2、相互啮合的一对蜗杆、蜗轮，其螺旋线的方向是相同的。

（）3、渐开线外啮合齿轮齿顶圆压力角小于分度圆压力角。

（）4、角接触球轴承应成对使用。

（）5、斜齿轮比直齿轮传动更平稳，承载力更大，因此螺旋角β越大越好。

（）6、带传动的传动比不准确, 是因为它存在打滑。

（）7、闭式软齿面传动中，在润滑良好时，仍会发生齿面点蚀。

（）8、蜗杆传动具有传动比大、传动平稳、效率高等优点。

（）9、只要以最短杆的相邻杆为机架即可得到曲柄摇杆机构。

（）10、普通螺纹的公称直径为大径。

（）11、刚性可移式联轴器不能补偿两轴线的位置误差。

（）12、凸轮机构的从动件采用等速运动规律时可避免刚性冲击。

（）二、选择题：（本题共5小题，每小题2分，共10分）1、对于联接用螺纹，主要要求联接可靠，自锁性能好。

故常选用（）。

A．升角大，单线三角形螺纹B．升角小，双线三角形螺纹C．升角小，单线三角形螺纹2、渐开线齿轮在（）上的压力角等于0º。

A．基圆B．分度圆C．节圆3、设计凸轮机构时，为防止运动失真，在选择凸轮从动件滚子半径r T时，应保证凸轮轮廓上的最小曲率半径（）。

A．ρmin=r T B．ρmin＞r T C．ρmin＜r T4、在当量动载荷等于基本额定动载荷，滚动轴承的基本额定寿命为1×106转时，其可靠度为（）。

A．10% B．50% C．90%5、两个齿轮的材料及热处理方式、齿宽、齿数均相同，但模数不同，m1=2mm，m2=4mm，它们的弯曲承载能力（）。

A．相同B．齿轮1比齿轮2小C．齿轮1比齿轮2大三、填空题：（本题共10小题，每空1分，共22分）1、闭式软齿面齿轮传动，其主要失效形式为，应按强度进行设计，按强度进行校核。

机械设计基础B（黑龙江联盟）知到章节测试答案智慧树2023年最新哈尔滨工程大学绪论单元测试1.机器中独立运动的单元体，称为零件。

参考答案:错2.机构中的构件是由一个或多个零件所组成，这些零件间也能产生相对运动。

参考答案:错3.机械是（）和（）的总称。

参考答案:机器;机构第一章测试1.运动副是多个构件直接接触且具有确定相对运动的联接。

（）参考答案:错2.组成低副的两个构件间是点或线接触。

（）参考答案:错3.若将运动链中的一个构件相对固定，运动链则成为机构。

（）参考答案:对4.一个构件可以由多个零件组成。

（）参考答案:对5.若干构件通过运动副联接而成的可动系统称为运动链。

（）参考答案:对6.零件是机构中的运动单元。

（）参考答案:错7.在机构自由度计算公式F=3n-2PL-PH中，PL表示机构中低副的数目。

（）参考答案:对8.图示机构中存在复合铰链。

（）参考答案:对9.运动副是（）个构件直接接触且具有确定相对运动的联接。

参考答案:210.图示机构包含（）个构件。

参考答案:411.图示机构包含（）个运动副。

参考答案:412.图示机构有（）个移动副。

参考答案:113.机构运动简图中移动副的表示方法为（）。

参考答案:14.平面低副所受的约束数为（）。

参考答案:215.图示机构的自由度为（）。

参考答案:116.图示机构的自由度为（）。

参考答案:117.图示机构的自由度为（）。

参考答案:118.图示机构的自由度为（）。

参考答案:119.机构中的构件分为（）。

参考答案:原动件;机架;从动件第二章测试1.曲柄摇杆机构中，极位夹角可能为0°。

（）参考答案:对2.摆动导杆机构中，当曲柄为原动件时压力角总是为0°。

（）参考答案:对3.行程速比系数K在某些时候可以小于1。

（）参考答案:错4.压力角和传动角一定是互为余角。

（）参考答案:对5.压力角越小越有利于机构的传动。

（）参考答案:对6.铰链四杆机构含有（）个转动副。

《机械设计基础》课程试题参考答案及评分标准（B ）卷200—200 学年第 学期 适用专业班级考试方式考试时间 120分钟 课程性质 考试 试卷满分 100分一、填空题（共8个小题20个空，每个空0・5分，答错不给分，共10分） 1 •等于机构自由度数2.小于或等于、连架杆为最短构建3•传动、联接4. 心、传动、转5. 曲柄摇杆机构、双曲柄机构、双摇杆机构6. 盘形凸轮、移动凸轮、圆柱凸轮7. 尖顶、滚子、平底8. 满足齿廓啮合基木定律、屮心距可分、传递床力方向不变l. C 2.D 3.B 4.A 5.B 6.C 7.D 8.B 9.C 10.D三、判断正误（共10小题，每小题1分，答错不给分，共10分）四、简答题（共2小题，1题10分、2题10分共20分）1. 直齿圆柱齿轮的正确啮合条件：两轮的模数和压力角分别相等; 斜齿圆柱齿轮的正确啮合条件：两轮的法面模数和法面乐力角分别相等，螺旋角大小相等, 外啮合旋向相反，内啮合旋向相同;直齿锥齿轮的正确啮合条件：两轮的人端的模数和人端的压力角分别相等 2. 齿轮的失效形式：⑴轮齿折断；⑵齿面点蚀；⑶齿面胶合；⑷齿面磨损；⑸齿面幫性变形。

设计准则：⑴针对轮齿折断，建立齿根弯曲疲劳强度的计算；⑵针对齿面点蚀，婕立齿面接触疲劳强度的计算。

滚动轴承的失效形式：疲劳点蚀、蜩性变形计算准则：针对疲劳点蚀进行寿命计算；针对蜩性变形进行静强度计算。

对于转速较高的轴 承，（除进行寿命计算外，还需验算轴承的极限转）。

带传动的失效形式：带在小带轮上打滑和带的疲劳破坏；设计准则：保证带传动时不打 滑同时乂具有一定的疲劳强度。

五、计算题（共4小题37分）1题：（每小题5分共10分）；用对公式给2分，计算正确给1分；判断正确2分。

单项选择（共14小题，每小题1分，答错不给分, 共15分）ll.C 12.C13.B 14.C 15.A 1. V 2. X 3. V 4. X 5. V 6. V 7. V8. X 9. X 10.X（1）解：图屮有一处虚约束，一处复合钱链，一处局部白由度N=10 n=10-l =9 P L=I2P H=2V F=3n+2P L+Pn=3 X 9+2 X 12~2=1・••此机构具有确定的相对运动的条件。

机械设计基础练习题B 答案一、选择题1. B2.B3.A4.D5.D6.A7.C8.C9.C 10.A二、填空题1．只能改变传动比的符号（即改变传动的回转方向）2．限制带的弯曲应力，即带轮直径取较大值，可降低带的弯曲应力。

3．齿式联轴器 4．50mm5．齿轮基圆半径不变( 2121b b r i r ωω== ) 6．低，好 7．滚子，球 8．高，大，少9．初拉力，包角，摩擦系数10．拉应力，离心应力，弯曲应力，11max c b σσσσ=++，带的紧边进入小带轮接触处三、问答题1. 带传动中的弹性滑动和打滑是怎样产生的？带传动中的弹性滑动是由于带工作时，带的紧边与松边拉力不等，使带的两边弹性变形不等所引起带与轮面的微量相对滑动。

打滑是由于过载引起。

2. 为什么槽轮机构的运动系数τ小于1？槽轮机构的运动系数τ是表示槽轮每次运动的时间对主动构件回转一周的时间之比，从动件的运动时间少于主动件的运动时间，因此运动系数τ< 1。

3. 蜗杆传动热平衡计算不满足条件时应采取什么措施？ 1）增加散热面积； 2）加风扇； 3）加冷却水。

4. 有一由V 带传动和链传动组成的减速传动装置，试合理确定其传动布置顺序，并说明其原因。

V 带传动应放置在高速级，因为带在高速级传动平稳，结构紧凑，V 带靠摩擦力工作，易保证有效圆周力。

链传动应在减速传动装置的低速级，因为链传动具有运动不均匀性，随其转速的提高，运动不均匀性增强。

5. 在闭式软齿面齿轮传动设计中，如何选择小齿轮齿数Z1? 为什么？在闭式软齿面齿轮传动设计中，取Z1=20~40。

在满足齿根弯曲强度的条件下，宜选取较大的齿数Z1,因齿数增多，则齿轮的重合度大，传动平稳，摩擦损失小和制造费用低。

6. 带传动中的弹性滑动和打滑是怎样产生的？带传动中的弹性滑动是由于带工作时，带的紧边与松边拉力不等，使带的两边弹性变形不等所引起带与轮面的微量相对滑动。

打滑是由于过载引起。
