中国石油大学(华东)《电力系统继电保护》2012年秋学期在线作业

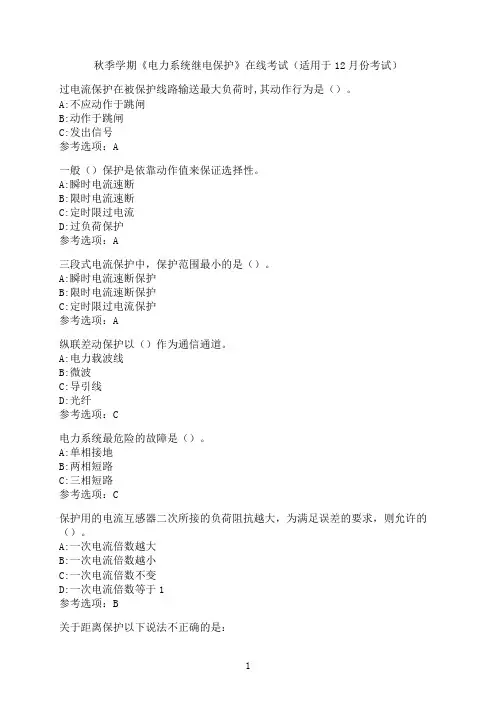

秋季学期《电力系统继电保护》在线考试（适用于12月份考试）
过电流保护在被保护线路输送最大负荷时,其动作行为是（）。

A:不应动作于跳闸
B:动作于跳闸
C:发出信号
参考选项：A
一般（）保护是依靠动作值来保证选择性。

A:瞬时电流速断
B:限时电流速断
C:定时限过电流
D:过负荷保护
参考选项：A
三段式电流保护中，保护范围最小的是（）。

A:瞬时电流速断保护
B:限时电流速断保护
C:定时限过电流保护
参考选项：A
纵联差动保护以（）作为通信通道。

A:电力载波线
B:微波
C:导引线
D:光纤
参考选项：C
电力系统最危险的故障是（）。

A:单相接地
B:两相短路
C:三相短路
参考选项：C
保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（）。

A:一次电流倍数越大
B:一次电流倍数越小
C:一次电流倍数不变
D:一次电流倍数等于1
参考选项：B
关于距离保护以下说法不正确的是：
1。

电力系统继电保护网上作业题第一章绪论一. 填空题1.对继电保护装置的四项基本要求是( )性、( )性、( )性和( )性。

2.继电保护装置组成部分一般包括（），（），（）。

3.电力系统发生故障时，继电保护装置应将（）部分切除，电力系统出现不正常工作时，继电保护装置一般应（）。

4.继电保护的可靠性是指保护在应动作（），不应动作时（）。

5.输电线路的短路可分为（）、（）两类。

6.电力系统的三种运行状态（）、（）、（）。

7.按继电保护所起的作用可分为( )保护、( )保护，其中后备保护又可分为( )保护和( )保护。

8.能满足系统稳定及设备安全要求，有选择性地切除被保护设备和全线故障的保护称为( ).若主保护或断路器拒动时，用以切除故障的保护称为( )。

9.保护装置的灵敏性，通常用（）来衡量，灵敏系数越大，则保护的灵敏度就越（）。

10.最常见的不正常运行状态是（）,最常见的故障类型是（）。

11.继电保护装置有按反应电流增大原理而构成的( )保护，有按反应电压降低原理而构成的( )保护，有按反应电流与电压比值及相角变化原理而构成的 ( )保护等。

12.反应于变压器油箱内部故障时所发生气体而构成( )保护；反应于电动机绕组的温度升高而构成( )保护。

二.选择题1.当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护( )的体现.A．速动性 B. 选择性 C. 灵敏性2.为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（）.A．速动性 B. 选择性 C. 灵敏性三.问答题1.什么是继电保护装置？2.对继电保护有哪些要求？各项要求的定义是什么？3.继电保护装置的基本任务是什么？4.什么是主保护？什么是后备保护？5.何谓近后备保护、远后备保护？电力系统继电保护网上作业题参考答案第一章绪论一. 填空题速动性选择性灵敏性可靠性测量部分、逻辑部分、执行部分故障发出信号不拒动，不误动相间短路，接地短路正常状态不正常状态故障状态主保护后备保护近后备远后备主保护后备保护灵敏系数高过负荷单相接地故障过电流低电压差动瓦斯过负荷二.选择题1. B ,2. A三.问答题1.继电保护装置，就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

注：找到所考试题直接看该试题所有题目和答案即可。

查找按键：Ctrl+F一、单选题（客观）答题要求 : 每题只有一个正确的选项1(5.0分)相高频保护用I1+KI2为操作电流，K=6～8，主要是考虑（）相位不受两侧电源相位的影响，有利于正确比相。

A)正序电流B)零序电流C)负序电流D)相电流参考答案：C2(5.0分)在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）。

A)选择性B)速动性C)灵敏性D)可靠性参考答案：C3(5.0分) 电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）。

A)可靠B)不可靠C)灵敏D)不灵敏参考答案：C4(5.0分)对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是（）。

A)允许信号B)跳闸信号C)闭锁信号D)任意信号参考答案：C5(5.0分)差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对（）。

A)选择性B)速动性C)灵敏性D)可靠性参考答案：A6(5.0分)正方向出口相间短路,存在动作“死区”的阻抗继电器是（）。

A)全阻抗继电器B)方向阻抗继电器C)偏移特性阻抗继电器D)上抛圆阻抗继电器参考答案：B7(5.0分)高频保护基本原理是：将线路两端的电气量（电流方向或功率方向）转化为高频信号；以（）为载波传送通道实现高频信号的传送，完成对两端电气量的比较。

A)微波通道B)光纤通道C)输电线路D)导引线参考答案：C8(5.0分)使电流速断保护有最小保护范围的运行方式为系统（）。

A)最大运行方式B)最小运行方式C)正常运行方式D)事故运行方式参考答案：B9(5.0分)在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器（）的后果。

A)拒动B)误动C)正向故障拒动或反向故障误动D)损坏参考答案：C10(5.0分)作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需（）。

(单选题)1: 需要限定一个最小的测量电流，称为最小精确工作电流，简称（）。

A: 精确电流
B: 精工电流
C: 最小电流
D: 确定电流
正确答案: B
(单选题)2: 单侧电源供电系统短路点的过渡电阻对距离保护的影响是（）。

A: 使保护范围伸长
B: 使保护范围缩短
C: 保护范围不变
正确答案: B
(单选题)3: 比相原理只适用于比较两（）之间的相位关系。

A: 交流量
B: 直流量
C: 同频率交流量
D: 绝对值
正确答案: C
(单选题)4: 方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB（）。

A: 原边匝数
B: 副边匝数
C: 原边线圈中的电阻大小
D: 副边线圈中的电阻大小
正确答案: D
(单选题)5: 一般（）保护是依靠动作值来保证选择性。

A: 瞬时电流速断
B: 限时电流速断
C: 定时限过电流
D: 过负荷保护
正确答案: A
(单选题)6: 输电线路纵联保护中，常用的通道有（）。

A: 导引线
B: 电力载波线
C: 微波
D: 以上都是
正确答案: D
(单选题)7: 在电网中装设带有方向元件的过流保护是为了保证动作的（）。

A: 选择性
B: 灵敏性。

电力系统继电保护一、判断题（本大题共60分，共15小题，每小题4分）1.继电保护属于二次系统2.当系统正常运行时继电保护不工作3.为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。

4.发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。

5.继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。

6.无时限电流速断保护不能够保护线路的全长。

7.断路器、隔离开关和连接导线不是被保护元件。

8.系统等值阻抗最小时，其中所有的保护处于最大方式。

9.考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。

10.速动性要求继电保护在任何情况下不带延时地瞬时切除故障。

11.继电保护的灵敏系数是固定不变的。

12.继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。

13.过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。

14.继电保护的基本任务之一是保证系统稳定运行。

15.不正常运行状态时继电保护不会动作于跳闸。

二、填空题（本大题共40分，共10小题，每小题4分）1.现在电力系统中通常采用类型的继电保护装置。

2.继电保护装置的输出触点分为和两种类型。

3.一般情况下线路的无时限电流速断保护整定原则：。

4.反应测量点电压与电流矢量比的保护称为保护。

5.在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的继电器可能启动，而继电器通常不会启动。

6.继电保护系统由、、以及相应的二次回路接线构成。

7.零序功率方向继电器的电压输入量是3序，则电流输入量为。

8.整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是。

9.定时限保护的动作时间是 ,而反时限的动作时间与短路电流大小成10.运行中的电压互感器二次回路不能够［blank］、电流互感器二次回路不能够［blank］。

答案:一、判断题（60分，共15题，每小题4分）1.V2. X3. V4. X5. X6. X7. X8. X9. V 10. X 11. X12. X 13. V 14. X 15. X二、填空题（40分，共10题，每小题4分）参考答案：数字（或微机）解题方案：我国在20世纪80年代普遍采用微机继电保护装置。

大工22秋《电力系统继电保护》在线作业2-00001试卷总分:100 得分:100一、单选题 (共 10 道试题,共 50 分)1.变压器励磁涌流中含有大量高次谐波,其中以()为主。

A.二次谐波B.三次谐波C.五次谐波D.七次谐波本题目参考选择:A2.下列按照所利用通道类型分类不属于输电线路纵联保护的是( )。

A.距离保护B.导引线纵联保护C.电力线载波纵联保护D.微波纵联保护本题目参考选择:A3.纯电感、电容并联回路发生谐振时,其并联回路的视在阻抗等于()。

A.无穷大B.零C.电源阻抗D.无法确定本题目参考选择:B4.特高压输电线上应首先考虑采用()。

A.三相重合闸B.单相重合闸C.综合重合闸D.两相重合闸本题目参考选择:B5.根据重合闸控制断路器相数的不同进行分类时,不包括()。

A.三相重合闸B.单相重合闸C.综合重合闸D.两相重合闸本题目参考选择:D6.下列关于标幺值等值网络说法正确的是()。

A.标幺值是相对值B.线电压和相电压的标幺值相同C.计算结果清晰，易于判断结果的正确性D.以上说法都正确本题目参考选择:D7.相间短路的阻抗继电器采用0°接线。

例如IJ=IB-IA时,UJ=()。

A.UBB.UB-UAC.UA-UBD.UA本题目参考选择:B8.()可以有效地克服采用导引线纵联差动保护的缺点。

A.高频保护B.纵联保护C.光纤保护D.距离保护本题目参考选择:A9.发生接地故障时,变压器中性点和母线将分别出现()。

A.零序电流，零序电压B.零序电流，零序电流C.零序电压，零序电压D.零序电压，零序电流本题目参考选择:A10.在给方向阻抗继电器的电流、电压线圈接入电流电压时,一定注意不要接错极性,否则会发生方向阻抗继电器()的后果。

A.拒动B.误动C.正向故障拒动或反向故障误动D.损坏本题目参考选择:C二、判断题 (共 10 道试题,共 50 分)11.短路阻抗的阻抗角等于输电线路的阻抗角。

电⼒系统继电保护课后习题解析答案全）-电⼒系统继电保护课后习题答案1 绪论1.1电⼒系统如果没有配备完善的继电保护系统，想象⼀下会出现什么情景？答：现代的电⼒系统离开完善的继电保护系统是不能运⾏的。

当电⼒系统发⽣故障时，电源⾄故障点之间的电⼒设备中将流过很⼤的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电⽓设备的损坏；当电⼒系统发⽣故障时，发电机端电压降低造成发电机的输⼊机械功率和输出电磁功率的不平衡，可能引起电⼒系统稳定性的破坏，甚⾄引起电⽹的崩溃、造成⼈⾝伤亡。

如果电⼒系统没有配备完善的继电保护系统，则当电⼒系统出现不正常运⾏时，不能及时地发出信号通知值班⼈员进⾏合理的处理。

1.2继电保护装置在电⼒系统中所起的作⽤是什么?答:继电保护装置就是指能反应电⼒系统中设备发⽣故障或不正常运⾏状态,并动作于断路器跳闸或发出信号的⼀种⾃动装置.它的作⽤包括:1.电⼒系统正常运⾏时不动作;2.电⼒系统部正常运⾏时发报警信号,通知值班⼈员处理,使电⼒系统尽快恢复正常运⾏;3.电⼒系统故障时,甄别出发⽣故障的电⼒设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电⽹的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作⽤是什么?答:继电保护装置⼀般通过测量⽐较、逻辑判断和执⾏输出三个部分完成预定的保护功能。

测量⽐较环节是册来那个被保护电器元件的物理参量，并与给定的值进⾏⽐较，根据⽐较的结果，给出“是”、“⾮”、“0”或“1”性质的⼀组逻辑信号，从⽽判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按⼀定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执⾏输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电⼒元件正常⼯作、不正常⼯作和短路状态下的电⽓量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利⽤流过被保护元件电流幅值的增⼤，构成了过电流保护;利⽤短路时电压幅值的降低，构成了低电压保护；利⽤电压幅值的异常升⾼，构成了过电压保护；利⽤测量阻抗的降低和阻抗⾓的变⼤，构成了低阻抗保护。

《电力系统继电保护》2020年秋季学期在线作业（二）下列故障属于对称故障的是（）。

A:三相短路
B:单相短路
C:两相短路
答案：A
限时电流速断保护的灵敏系数要求（）。

A:大于2
B:大于1.3-1.5
C:大于1.2
D:大于0.85
答案：B
过电流保护的三相继电器的完全星形接线方式，能反应（）。

A:各种相间短路
B:单相接地故障
C:各种相间和接地故障
答案：C
电流互感器本身造成的测量误差是由于有励磁电流存在，其角度误差是励磁支路呈现为（）使一、二次电流有不同相位，造成角度误差。

A:电阻性
B:电容性
C:电感性
答案：C
中性点直接接地系统，最常见的短路故障是（）。

A:金属性两相短路
B:三相短路
C:单相接地短路
答案：C
电流速断保护（）。

A:能保护线路全长
B:不能保护线路全长
C:能保护线路全长并延伸至下一段。

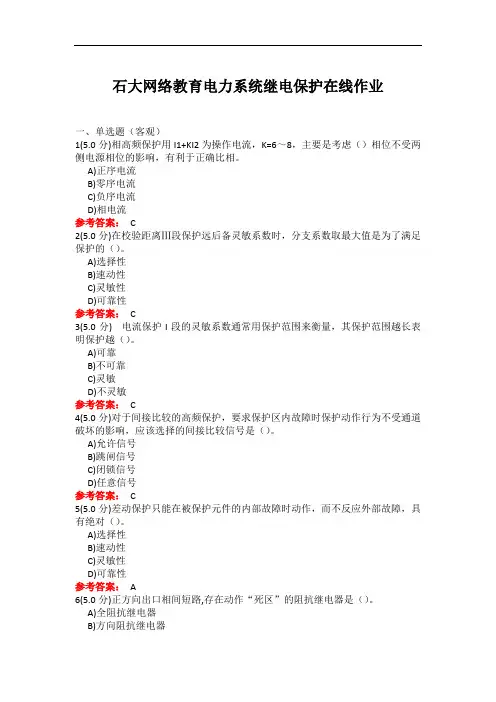

石大网络教育电力系统继电保护在线作业
一、单选题（客观）
1(5.0分)相高频保护用I1+KI2为操作电流，K=6～8，主要是考虑（）相位不受两侧电源相位的影响，有利于正确比相。

A)正序电流
B)零序电流
C)负序电流
D)相电流
参考答案：C
2(5.0分)在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）。

A)选择性
B)速动性
C)灵敏性
D)可靠性
参考答案：C
3(5.0分)电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）。

A)可靠
B)不可靠
C)灵敏
D)不灵敏
参考答案：C
4(5.0分)对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是（）。

A)允许信号
B)跳闸信号
C)闭锁信号
D)任意信号
参考答案：C
5(5.0分)差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对（）。

A)选择性
B)速动性
C)灵敏性
D)可靠性
参考答案：A
6(5.0分)正方向出口相间短路,存在动作“死区”的阻抗继电器是（）。

A)全阻抗继电器
B)方向阻抗继电器。

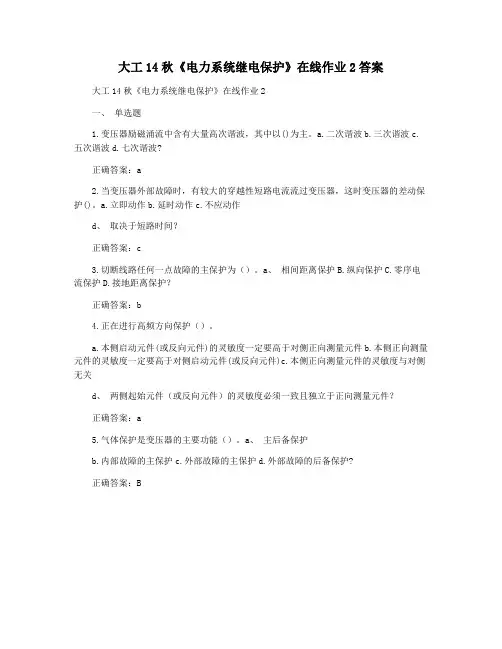

大工14秋《电力系统继电保护》在线作业2答案大工14秋《电力系统继电保护》在线作业2
一、单选题
1.变压器励磁涌流中含有大量高次谐波，其中以()为主。

a.二次谐波b.三次谐波c.五次谐波d.七次谐波?
正确答案：a
2.当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护()。

a.立即动作b.延时动作c.不应动作
d、取决于短路时间？
正确答案：c
3.切断线路任何一点故障的主保护为（）。

a、相间距离保护B.纵向保护C.零序电流保护D.接地距离保护？
正确答案：b
4.正在进行高频方向保护（）。

a.本侧启动元件(或反向元件)的灵敏度一定要高于对侧正向测量元件
b.本侧正向测量元件的灵敏度一定要高于对侧启动元件(或反向元件)
c.本侧正向测量元件的灵敏度与对侧无关
d、两侧起始元件（或反向元件）的灵敏度必须一致且独立于正向测量元件？
正确答案：a
5.气体保护是变压器的主要功能（）。

a、主后备保护
b.内部故障的主保护
c.外部故障的主保护
d.外部故障的后备保护?
正确答案：B。
