煤矿电气操作知识点总结一、电气基础知识1. 电气原理电气原理是电气操作的基础，包括电压、电流、电阻和电路的基本知识。
在煤矿电气操作中，需要了解电气原理，掌握基本的电气计算方法，包括欧姆定律、功率公式等。
2. 电气安全在煤矿电气操作中，电气安全是至关重要的。
操作人员需要了解电气安全的基本知识，包括防止电击、触电事故的措施、使用绝缘工具等。
3. 电气设备煤矿电气设备包括发电设备、配电设备、变压器、开关设备等。
操作人员需要了解各种电气设备的特点、使用方法、维护和保养等知识。
4. 电气控制电气控制是煤矿生产中常见的操作，包括电动机启停、转向控制、联锁控制等。
操作人员需要了解各种电气控制装置的工作原理、接线方法、操作技巧等。
5. 电气检修煤矿电气设备需要定期检修和维护，操作人员需要了解各种电气设备的检修方法、常见故障的排除方法等知识。
二、煤矿电气设备操作1. 发电设备操作发电设备是煤矿电气系统的核心部件，操作人员需要了解各种发电设备的操作方法、启停控制、运行参数监测等知识。
2. 配电设备操作配电设备包括开关设备、母线、电缆等，操作人员需要了解各种配电设备的操作方法、接线方法、维护和保养等知识。
3. 变压器操作变压器在煤矿电气系统中扮演重要的作用，操作人员需要了解变压器的操作方法、调压方法、运行参数监测等知识。
4. 电动机操作电动机作为煤矿生产中常见的驱动设备，操作人员需要了解各种电动机的启停控制、转矩调节、保护措施等知识。
5. 控制电路操作控制电路是煤矿电气系统中常见的操作，包括按钮控制、中间继电器控制、PLC控制等，操作人员需要了解各种控制电路的操作方法、接线方法、逻辑设计等知识。
三、电气安全管理1. 电气安全操作规程在煤矿电气操作中，操作人员需要遵守电气安全操作规程，包括用电安全、设备运行安全、紧急停电等规定。
2. 事故应急处理在煤矿电气操作中，遇到电气事故是常见的，操作人员需要了解电气事故的应急处理流程、自救逃生方法等知识。
电气控制技术知识点一、简介电气控制技术是指在现代工业生产中，利用电力进行设备控制与运行的一种技术。
它通过使用电器元件、电路和控制设备，实现对机械、电器等各类设备的控制、调节和监测。
电气控制技术的应用范围广泛，涉及到制造业、交通运输、能源领域等多个领域。
二、电气控制技术中的元件和设备1.开关：开关是电气控制技术中最基本的元件之一，常见的类型有按钮开关、刀开关、转换开关等。
开关用于控制电流的通断，实现设备的启动、停止等功能。
2.继电器：继电器是一种电控开关设备，通过电磁吸合和释放实现信号的转换和放大。
继电器能承受大电流，广泛应用于电气控制系统中。
它是控制回路和动力回路之间的连接元件。
3.接触器：接触器与继电器类似，也可以实现信号的转换和放大。
接触器适用于较大功率的电气设备，能够承受较高的电流负荷。
4.传感器：传感器是电气控制技术中的重要部件，用于将非电量转变为电信号。
常见的传感器有温度传感器、压力传感器、位移传感器等。
传感器的信号可以用于监测和控制系统中。
5.PLC（可编程逻辑控制器）：PLC是一种专门用于工业控制的数字计算机。
它具有可编程性和可扩展性，可以适应复杂的控制任务。
PLC广泛应用于各种自动化设备和生产线中。
三、电气控制技术中的电路和控制方法1.电路电气控制技术中常用的电路有串联电路、并联电路和混合电路。
通过灵活的组合和连接，可以实现不同的控制目标。
2.控制方法（1）开关控制：通过开关元件的通断，实现对设备的启动、停止和切换。
（2）调速控制：通过改变电动机供电电压或频率，实现对电动机转速的调节。
（3）位置控制：通过传感器检测位置信息，并通过控制电路实现对执行机构的位置控制。
（4）逻辑控制：通过编程控制逻辑门、触发器等逻辑元件的状态改变，实现对设备的逻辑控制。
四、电气控制技术在工业生产中的应用案例1.自动化生产线：电气控制技术广泛应用于各类自动化生产线中，如汽车生产线、物流仓储系统等。
通过PLC和传感器的组合，实现对生产过程的监测、控制和调节。
电工基本常识与操作在现代社会，电力已经成为人们生活、工作的重要能源。
电工是负责处理电气设备的专业人员，他们负责安装、维护、修理各种电气设备。
要成为一名合格的电工，掌握一些基本常识和操作技能是非常重要的。
本文将介绍一些电工的基本常识和操作技巧。
一、电工的基本常识1. 电流、电压和电阻的关系电流是指单位时间内通过导体的电荷量，单位为安培(A)。
电压是指电流通过导体时所产生的压强，单位为伏特(V)。
电阻是指导体对电流的阻碍程度，单位为欧姆(Ω)。
根据欧姆定律，电流等于电压除以电阻，即I = V/R。
2. 电路的基本组成元件电路由电源、导线和负载组成。
电源可以是电池、发电机或电网，提供电流。
导线是电流的传输路径，负载是电流的终点，例如电灯、电动机等。
3. 电气符号的表示为了便于电路的设计和理解，人们发明了一套电气符号系统。
常见的电气符号包括电压源、电流源、开关、电灯等。
电气符号的正确使用和理解对于电工来说是非常重要的。
4. 电气安全知识电气工作是危险的，因此掌握电气安全知识至关重要。
电工应该了解各种电气设备的安全操作规程，并正确使用个人防护装备，如绝缘手套、绝缘鞋等。
在进行电气工作时，应切断电源，避免触电。
二、电工的基本操作技巧1. 安装电路电工需要根据图纸和设计要求来安装电路。
首先，必须选择适当规格的导线和电缆，并正确连接电源、开关和负载。
安装过程中，要注意导线的绝缘状况，避免短路和触电风险。
2. 维护电气设备电气设备的正常运行需要定期维护。
电工应该定期检查电气设备的接线是否松动、绝缘是否良好，以及电压和电流是否正常。
必要时，进行清洁和润滑，更换损坏的零件。
3. 修理故障设备当电气设备发生故障时，电工需要进行修理。
修理故障设备需要掌握一定的检修技巧，如使用万用表进行电路的测量、分析故障原因并迅速修复。
修理过程中，要注意安全，防止二次故障的发生。
4. 配电盘的操作与维护配电盘是一个重要的电气设备，负责分配电源和保护电线路。
电控基础入门知识点总结电控（Electric Control）是指通过电气信号来控制设备或系统运行的技术。
电控系统可以控制各种电动机、照明系统、加热系统、通风系统、空调系统以及其他各类电气设备，是现代工业、建筑和家庭自动化中不可或缺的一部分。
本文将介绍电控基础知识，包括电路基础、传感器、执行器、控制器和常见的电控系统。
一、电路基础1. 电流、电压和电阻电流是电荷在电路中流动的速度，单位安培（A）；电压是电压源在电路中推动电荷流动的能力，单位伏特（V）；电阻是电路中阻碍电流流动的能力，单位欧姆（Ω）。
Ohm's Law (欧姆定律)指出电流、电压和电阻之间的关系，即电压等于电流乘以电阻。
2. 串联电路和并联电路在串联电路中，电流只有一条路径可走，而电压会分配到每个元件上。
在并联电路中，电流可以有多条路径可走，而电压在每个元件上是相同的。
理解电路的串联和并联特性对于设计和分析电控系统是非常重要的。
3. 直流电路和交流电路直流电路中电流方向不变，而在交流电路中电流方向会不断地改变。
交流电路可以通过变压器改变电压的大小，而直流电路需要使用直流变换器来实现。
二、传感器1. 温度传感器温度传感器可以用来检测环境温度，并将温度信号转化为电信号输出。
常见的温度传感器包括热电偶（Thermocouple）、电阻温度探头（RTD）和半导体传感器。
温度传感器在加热系统、空调系统和工艺控制中有着广泛的应用。
2. 湿度传感器湿度传感器可以用来检测环境湿度，并将湿度信号转化为电信号输出。
常见的湿度传感器包括电容式传感器和阻性传感器。
湿度传感器在空调系统、农业和食品加工中有着重要的作用。
3. 光电传感器光电传感器可以用来检测物体的距离、颜色和亮度。
常见的光电传感器包括光电开关、光电对射传感器和光电传感器阵列。
光电传感器在自动化制造和机器人技术中起着关键的作用。
4. 接近传感器接近传感器可以用来检测物体的接近或远离，并将信号转化为电信号输出。
电气基础知识点总结电气基础知识是电气工程的重要基础，涉及电路原理、电子技术、电机原理、电力系统、电子设备、电子技术、自动控制等多个方面。
以下是一些电气基础知识的总结。
一、电路原理1. 电流、电压和电阻电流是电荷在单位时间内通过导体的数量，用I表示，单位为安培(A)；电压是电荷的势能差，用U表示，单位为伏特(V)；电阻是导体阻碍电流通过的程度，用R表示，单位为欧姆(Ω)。
2. 串联、并联和混合电路串联电路是电流只有一条路径可以流过，在每个元件上的电压相加；并联电路是电流可以从多条路径流过，电压相同；混合电路是串联和并联的组合。
3. 电流、电压和功率的关系电流是电压与电阻之比，用I=U/R表示；功率是电压与电流的乘积，用P=UI表示。
4. 电路定律欧姆定律：U=IR，表示电压、电流和电阻之间的关系；基尔霍夫定律：节点电流定律和回路电压定律，用于解决复杂电路的电流和电压分布。
二、电子技术1. 二极管二极管是半导体器件，具有只允许电流单向通过的特性，用于电路中的整流、开关和放大等功能。
2. 晶体管晶体管是半导体器件，有放大和开关功能，分为NPN型和PNP型。
3. 集成电路集成电路是把多个器件集成在一个芯片上，包括模拟集成电路和数字集成电路。
4. 晶体管放大器晶体管放大器是利用晶体管的放大特性对信号进行放大处理的电路。
5. 逻辑门逻辑门是数字电路的基本组成单元，包括与门、或门、非门、异或门等，用于逻辑运算和数字处理。
三、电机原理1. 直流电机直流电机包括永磁直流电机和励磁直流电机，构成原理是利用直流电源产生磁场，与电机的磁场相互作用产生转矩。
2. 交流电机交流电机包括异步电动机和同步电动机，构成原理是利用交流电源产生旋转磁场，与电机的磁场相互作用产生转矩。
3. 电机调速电机调速的方法包括电压调速、频率调速、极对数调速以及机械调速等，用于实现电机的转速控制。
4. 电机保护电机保护包括过载保护、短路保护和缺相保护等，用于保护电机的正常运行和安全运行。

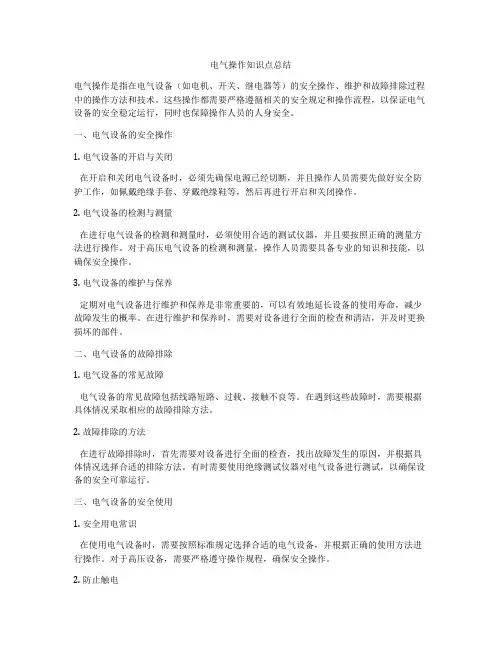

电气操作知识点总结电气操作是指在电气设备（如电机、开关、继电器等）的安全操作、维护和故障排除过程中的操作方法和技术。
这些操作都需要严格遵循相关的安全规定和操作流程，以保证电气设备的安全稳定运行，同时也保障操作人员的人身安全。
一、电气设备的安全操作1. 电气设备的开启与关闭在开启和关闭电气设备时，必须先确保电源已经切断，并且操作人员需要先做好安全防护工作，如佩戴绝缘手套、穿戴绝缘鞋等，然后再进行开启和关闭操作。
2. 电气设备的检测与测量在进行电气设备的检测和测量时，必须使用合适的测试仪器，并且要按照正确的测量方法进行操作。
对于高压电气设备的检测和测量，操作人员需要具备专业的知识和技能，以确保安全操作。
3. 电气设备的维护与保养定期对电气设备进行维护和保养是非常重要的，可以有效地延长设备的使用寿命，减少故障发生的概率。
在进行维护和保养时，需要对设备进行全面的检查和清洁，并及时更换损坏的部件。
二、电气设备的故障排除1. 电气设备的常见故障电气设备的常见故障包括线路短路、过载、接触不良等。
在遇到这些故障时，需要根据具体情况采取相应的故障排除方法。
2. 故障排除的方法在进行故障排除时，首先需要对设备进行全面的检查，找出故障发生的原因，并根据具体情况选择合适的排除方法。
有时需要使用绝缘测试仪器对电气设备进行测试，以确保设备的安全可靠运行。
三、电气设备的安全使用1. 安全用电常识在使用电气设备时，需要按照标准规定选择合适的电气设备，并根据正确的使用方法进行操作。
对于高压设备，需要严格遵守操作规程，确保安全操作。
2. 防止触电在操作电气设备时，要做好防止触电的措施，如佩戴绝缘手套、穿戴绝缘鞋等。
同时，要保持设备和周围环境的清洁干燥，避免发生漏电和触电危险。
3. 预防火灾使用电气设备时要注意防止火灾的发生，如合理布置电源线路，防止漏电；定期清理电气设备和周围环境的杂物，防止火灾的发生。
四、电气设备的维修与保养1. 维修操作规程在进行电气设备的维修时，必须按照操作规程进行操作，并且要使用合适的工具和材料，做好安全防护措施，以确保维修操作的安全和有效进行。

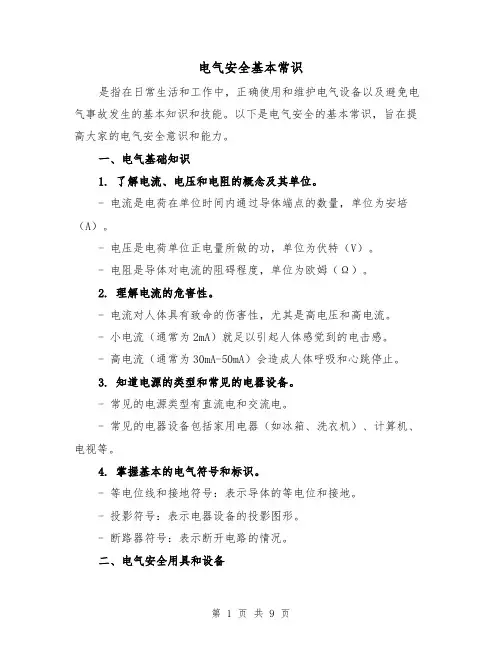

电气安全基本常识是指在日常生活和工作中，正确使用和维护电气设备以及避免电气事故发生的基本知识和技能。
以下是电气安全的基本常识，旨在提高大家的电气安全意识和能力。
一、电气基础知识1. 了解电流、电压和电阻的概念及其单位。
- 电流是电荷在单位时间内通过导体端点的数量，单位为安培（A）。
- 电压是电荷单位正电量所做的功，单位为伏特（V）。
- 电阻是导体对电流的阻碍程度，单位为欧姆（Ω）。
2. 理解电流的危害性。
- 电流对人体具有致命的伤害性，尤其是高电压和高电流。
- 小电流（通常为2mA）就足以引起人体感觉到的电击感。
- 高电流（通常为30mA-50mA）会造成人体呼吸和心跳停止。
3. 知道电源的类型和常见的电器设备。
- 常见的电源类型有直流电和交流电。
- 常见的电器设备包括家用电器（如冰箱、洗衣机）、计算机、电视等。
4. 掌握基本的电气符号和标识。
- 等电位线和接地符号：表示导体的等电位和接地。
- 投影符号：表示电器设备的投影图形。
- 断路器符号：表示断开电路的情况。
二、电气安全用具和设备1. 掌握常见的电气安全用品和设备。
- 绝缘手套和靴子：用于防止电流通过人体直接接地。
- 绝缘手杖：用于操作高压设备，保持一定的安全距离。
- 绝缘毯和围栏：用于围住高压设备，避免人员接近。
2. 学会正确使用电气安全用品和设备。
- 在工作时，佩戴绝缘手套和靴子，确保与电源设备保持安全距离。
- 使用绝缘手杖进行各种调试和操作，避免人体接触高压设备。
- 在高压设备周围设置绝缘毯和围栏，确保人员的安全。
三、安装和用电的注意事项1. 安装电气设备时应注意以下事项。
- 选择符合安全标准和质量认证的电气设备。
- 确保电气设备的接地良好，避免漏电和短路。
- 安装电气设备时，要遵循安全距离和规定的安装位置。
2. 使用电器和电器设备时应注意以下事项。
- 不要在潮湿的地方使用电器，避免触电事故。
- 不要同时接插过多电器，以免电流过大引发火灾。
电气控制技术知识点电气控制技术是指利用电气设备进行控制和调节的技术领域。
在电气控制技术中，有许多重要的知识点需要掌握和了解。
1. 电气线路：电气线路是电气控制中的基础，包括电源、导线、开关、插座等。
掌握合理布线和线路的连接方法是电气控制技术的基本要求。
2. 电气元件：电气控制中常用的元件包括继电器、开关、感应器、断路器等。
了解不同电气元件的特性和应用场景，可以帮助设计和维护电气控制系统。
3. 电路图：电路图是电气控制设计中常用的工具。
掌握电路图的绘制方法和符号，能够清晰描述电气控制系统的连接和功能。
4. 逻辑控制：逻辑控制是电气控制技术中的关键概念。
熟悉逻辑控制的原理和方法，能够合理设计电气控制系统的逻辑结构，实现各种复杂的控制功能。
5. PLC编程：PLC（可编程逻辑控制器）是电气控制中常用的控制设备，掌握PLC编程语言和方法，可以实现各种自动化控制任务。
6. 传感器技术：传感器是电气控制中用于感知和采集外部实时信息的装置。
了解不同类型的传感器，能够精确获取各种物理量，并应用于电气控制系统中。
7. 可编程控制器：可编程控制器是电气控制中常用的控制装置，具有多种通信接口和扩展功能。
了解可编程控制器的原理和配置，能够灵活应用于各种电气控制场合。
8. 电气安全：电气控制技术涉及到电力系统，掌握电气安全知识，如绝缘、接地、过载保护等，能够确保电气设备和人员的安全。
9. 自动化控制：自动化控制是电气控制技术的重要应用领域。
了解自动化控制系统的整体架构和工作原理，能够设计和调试各种自动化控制系统。
10. 故障排除与维护：电气控制系统在长时间运行中可能出现各种故障，掌握故障排除和维护技能，能够及时恢复正常运行状态，确保电气控制系统的稳定性和可靠性。
电气运行基本知识与规章制度一、电气运行基本知识1. 电气基本理论电学是自然科学中的一门基础学科，电气工程是电学的一门应用学科。
电气基本理论包括电流、电压、电阻、电位差和电功率等内容。
2. 电路元件电路元件包括电源、电器、电容器、电阻器、电感器等。
电路元件在电路中有着不同的功能，比如电容器可以储存电荷，电阻器可以限制电流，电感器可以储存电能。
3. 电路拓扑电路拓扑指的是电路元件连接方式的形状和结构。
根据拓扑结构不同，电路可以分为串联电路、并联电路、混合电路等。
4. 电路分析方法电路分析方法分为基本分析法和高级分析法两种。
基本分析法包括基尔霍夫电流定律和基尔霍夫电压定律等，高级分析法包括超导法和矩阵法等。
5. 电路的稳态和瞬态电路的稳态和瞬态是电路分析中必须要考虑的两个因素。
稳态是指电路中电流和电压随时间稳定的状态，瞬态是指启动、停止和切换等瞬间的电流和电压变化。
二、电气运行规章制度1. 电气安全法规电气安全法规主要包括国家标准、行业标准、地方标准等。
电气安全法规的主要内容是电气设备的安全使用和维护管理。
2. 电气设备维护管理规定电气设备维护管理规定包括设备管理和维护制度、设备性能检测和保养规程、设备维修政策和程序等内容。
3. 电气运行全过程质量控制电气运行全过程质量控制包括电气运行前、运行中和运行后的质量控制，主要内容包括机房维护、监控管理、容错处理等。
4. 电气运行应急处置规定电气运行应急处置规定是为了应对突发事件而制定的，包括火灾、泄漏、短路、故障等场景的应急处置措施和程序。
5. 电气运行环保规定电气运行环保规定主要是为了保护环境和资源，包括对废气、废水、废渣等的排放控制和处理要求。
三、其他电气运行基本知识和规章制度对于电气工程师和从事相关工作的人员来说是非常重要的。
掌握电气基本理论和电路分析方法可以帮助工程师更好地解决电路问题，遵守电气安全法规和设备维护管理规定可以提高电气设备的可靠性和安全性，遵守电气运行全过程质量控制、应急处置规定和环保规定则可以使电气设备运行更加稳定、安全、高效。
电气操作电气基本操作电气设备测绝缘发电机绝缘电阻的测定发电机在起动前或停机后，应测量发电机及励磁回路各部分绝缘电阻值，并记入绝缘记录簿。
如果电气回路无工作，且停机时间不超过24小时，起动前可不测绝缘电阻，但停机后必须测量，以便与上一次阻值相比较。
如果阻值出现异常，应立即汇报领导。
定子绝缘电阻由检修测量。
在定子不通水的情况下，定子绕组绝缘应用2500V 摇表进行测量。
在25℃时10分钟后应不小于1000M Ω。
设备温度每升高5～15℃，绝缘电阻大约下降一半。
在定子通水的状态下，应用水冷电机绝缘电阻测定仪测量，换算到75℃时的绝缘电阻R(75℃)≥4.4M Ω，在不同温度下其绝缘电阻可使用下面的公式换算：R(t)：t ℃时绝缘电阻值t ：测量时的温度发电机转子绕组绝缘电阻应用500V 摇表由检修测量，在25℃1分钟时不应小于10M Ω。
发电机所有测量元件的对地绝缘电阻用250V 摇表测量，应不小于1M Ω。
由热工测量。
运行期间，每月应对轴承绝缘电阻进行一次测量，用500V 摇表测量，兆欧表一端接地，另一端轮流接到每个被测端(于BGE1到BGE6)，直接测量绝缘电阻，理想阻值为100M Ω，小于0.5M Ω时必须立即停机检修。
由检修测量。
定子绕组绝缘吸收比R60／R15≥1.3，阻值与上次比较不应低于上次的1/3～1/5，由检修测量。
AVR 装置绝缘电阻由检修测量。
变压器测量绝缘电阻的规定变压器在检修后投入运行前，或长期停用的变压器在重新投入运行前均应测量其绝缘电阻，测得数值和测量时的上层油温应记入“绝缘电阻记录簿”。
电压等级为1000V 以下的绕组测量绝缘电阻应使用1000V 摇表，1000V 以上的绕组应使用2500V 摇表。
油浸式电力变压器绕组绝缘电阻的允许值(M Ω)见表16-1规定。
高压绕组电压等级温度（℃） 10 20 30 40 50 60 70 80 3～10KV450 300 130 90 60 40 25 20～35KV 600 400 270 180 120 80 50 35 60～220KV 1200 800 540 360 240 160 100 70 当变压器绝缘电阻降低到前次值的50%时，应通知检修人员进行检查处理必要时应测量变压器的介质损和吸收比。
电气基本知识入门常识电气工程是现代科技领域中的核心学科之一，更是当今高新技术领域中不可或缺少的关键学科。
电气知识你知道多少呢?以下是由店铺整理关于电气知识的内容，希望大家喜欢!电气基本知识1、为什么变压器的分接开关位于高压侧?在高压侧，因为高压侧的电流小，对开关的容量要求不高。
如果在低压侧的话，开关的容量要求高，体积就会很大，因为高压侧电压高，电流小，低压侧电压低电流大。
2、保护接地电阻、重复接地电阻、工作接地电阻、防雷接地电阻值有何规定?工作接地电阻值和保护接地电阻值不大于4 欧姆，重复接地电阻值不大于10 欧姆，防雷接地电脑阻值不大于30 欧姆。
3、高压断路器的用途：1)能切断或闭合高压线路的空载电流。
2)能切断与闭合高压线路的负荷电流。
3)能切断与闭合高压线路的故障电流。
4)与继电保护配合，可快速切除故障，保证系统安全运行。
4、隔离开关可进行哪些操作?：(1)拉，合电压互感器和避雷器。
(2)拉，合闭路开关的旁路电流。
(3)拉，合空载母线连接在母线上设备的电容电流。
(4)拉，合变压器中性的接地线，但当中性点上接有消弧线圈时，只有系统无故障时方可操作。
(5)可以操作下列容量无负荷空载运行的变压器：①电压在10kV以下，变压器容量不超过320kVA。
②电压在35kV以下，变压器容量不超过1000kVA。
(6)可以操作电压为35kV以下，长度在5km以内的空载线路。
(7)可操作电压在10kV，长度在5km以内的空载线路;但在及以下者应使用三联刀闸。
5、三相四线制电力系统中为什么不能同时存在保护接零与保护接地?在中性点不接地的系统中应该采用保护接地。
如果采用保护接零，当系统发生一相碰地时，系统可照常运行，这时大地与碰地的端等电位，会使所有接在零线上的电气设备外壳呈现对地电压，相当于相电压，非常危险，也就是说此时大地为一相线，零线对地的电压不再是0V,而是220V中性点接地的供电系统中不宜采用保护接地而采用保护接零。
电气操作知识点总结大全电气操作是指对电气设备进行操作、检修、维护和管理的一系列工作。
在现代社会中，电气设备无处不在，电气操作人员的工作也就显得尤为重要。
以下是一些电气操作知识点的总结，以便帮助操作人员更好地进行工作。
一、基本电气知识1. 电流、电压、电阻的概念及其关系电流是指电荷在电路中流动的情况，通常用I来表示，单位是安培(A)；电压是指单位电荷在电场中所具有的能量，通常用U或V来表示，单位是伏特(V)；电阻是指电路中抵抗电流流动的能力，通常用R来表示，单位是欧姆(Ω)。
它们之间的关系可以用欧姆定律来表示：U=IR。
2. 串联电路、并联电路和混合电路串联电路是指电路中电器件依次连接在一起的电路，串联电路中各个电器件所受电流相等，电压相加；并联电路是指电路中电器件并联连接的电路，此时各个电器件所受电压相等，电流相加；混合电路是指同时包含串联和并联电路的电路。
3. 电路的连接方式电路的连接方式有两种：并联系统和串联系统。
并联系统是指电源的两端与电器件的两端都是并联关系；串联系统是指电源的两端与电器件的两端都是串联关系。
4. 电路的功率、能量和功电路的功率表示单位时间内电路所做的功，通常用P来表示，单位是瓦特(W)；电路的能量是指电路中储存的能量，通常用E来表示，单位是焦耳(J)；功是指单位时间内所做的功，等于功率与时间的乘积。
5. 电气单位电阻用欧姆(Ω)表示，电容用法拉(F)表示，电感用亨( H)表示，电流用安培(A)表示，电压用伏特(V)表示。
6. 电路的短路和开路短路是指电路中两点之间的电阻变为零的现象，通常会造成短路电流，从而导致电路故障；开路是指电路中某个部分的电阻变为无穷大的现象，通常会造成电路不通，从而导致电路故障。
二、电气安全知识1. 电气事故的危害电气事故的危害主要包括电击、感电、火灾和爆炸。
电击是指人体对电流的直接接触而造成的危害；感电是指在电气设备工作时因接触电流而造成的危害；火灾和爆炸是指由于电路短路、过载和操作不当等原因引起的火灾和爆炸。
