综合布线系统链路或信道测试检验批

综合布线系统安装检验批质量验收Ⅰ主控项目一、缆线敷设和终接的检测应符合GB/T50312中第5.1.1、6.0.2、6.0.3条的规定，应对以下项目进行检测：1 缆线的弯曲半径；2 预埋线槽和暗管的敷设；3 电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求；4 建筑物内电、光缆暗管敷设及与其他管线之间的最小净距；5 对绞电缆芯线终接；6 光纤连接损耗值。

二、建筑群子系统采用架空、管道、直埋敷设电、光缆的检测要求应按照本地网通信线路工程验收的相关规定执行。

三、机柜、机架、配线架安装的检测，除应符合GB/T50312第4节的规定外，还应符合以下要求：1 卡入配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆标准色谱的组合规定进行排序；2 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准(T568A或T568B)之一进行端接，但必须与信息插座模块的线序排列使用同一种标准。

四、信息插座安装在活动地板或地面上时，接线盒应严密防水、防尘。

Ⅱ一般项目一、缆线终接应符合GB/T50312中第6.0.1条的规定。

二、各类跳线的终接应符合GB/T50312中第6.0.4条的规定。

三、机柜、机架、配线架安装，除应符合GB/T50312第4.0.1条的规定外，还应符合以下要求：1 机柜不应直接安装在活动地板上，应按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，底座高度应与活动地板高度相同，然后辅设活动地板，底座水平误差每平方米不应大于2mm；2 安装机架面板，架前应预留有800mm空间，机架背面离墙距离应大于600mm；3 背板式跳线架应线配套的金属背板及接线管理架安装在墙壁上，金属背板与墙壁应紧固；4 壁挂式机柜底面距地面不宜小于300mm；5 桥架或线槽应直接进入机架或机柜内；6 接线端子各种标志应齐全。

四、信息插座的安装要求应执行GB/T50312第4.0.3条的规定。

综合布线系统调试检验批质量验收记录
单位（子单位） 工程名称 施工单位
分包单位
分部（子ቤተ መጻሕፍቲ ባይዱ 部）
工程名称
项目负责人
分包单位 项目负责人
08050701 智能建筑分部综合布线系统 分项工程名称
子分部 检验批容量
检验批部位
系统调试 分项
施工依据
验收依据
《智能建筑工程质量验收 规范》GB50339-2013
验收项目
专业监理工程师： 年月日
设计要求及 规范规定
最小/实际 抽样数量
检查记录
检查 结果
主控 项目
1
对绞电缆链路或信道和光 纤链路或信道的检测
第8.0.5条
/
一般
1
标签和标识检测，综合布 线管理软件功能
第8.0.6条
/
项目
2 电子配线架管理软件
第8.0.7条
/
施工单位 检查结果
监理单位 验收结论
专业工长： 项目专业质量检查员：
年月日

综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；1)电源：机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。

2)环境要求温度满足:10~30°C相对湿度满足：20-80%4)网络规划已经建设单位批准。

包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法：(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。

(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。

(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。

当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。

在垂直线槽中敷设时，每隔60cm应绑扎一下。

(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。

(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内，以防损坏。

在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。

当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。

(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。

(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。

尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。

强制性条文
检测结论：
检测负责人：年月日
会
签
栏
监理（建设）项目部（签章）
施工项目部（签章）
检测机构（签章）
年月日
专业技术负责人
施工员
技术负责人
测试人
年月日
年月日

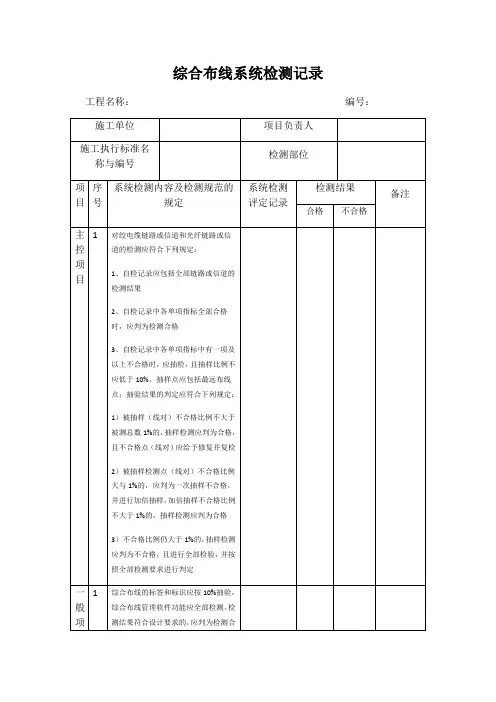

综合布线系统检测记录
工程名称：编号：
施工单位
项目负责人
施工执行标准名称与编号
检测部位
项目
序号
系统检测内容及检测规范的规定
系统检测评定记录
检测结果
备注
合格
不合格
主控项目
1
对绞电缆链路或信道和光纤链路或信道的检测应符记录中各单项指标全部合格时，应判为检测合格
3）不合格比例仍大于1%的，抽样检测应判为不合格，且进行全部检验，并按照全部检测要求进行判定
一般项目
1
综合布线的标签和标识应按10%抽验，综合布线管理软件功能应全部检测。检测结果符合设计要求的，应判为检测合格
2
电子配线架应检测管理软件中显示的链路连接关系与链路的物理连接一致性，并应按10%抽验，抽验结果一致的，应判为检测合格
3、自检记录中各单项指标中有一项及以上不合格时，应抽检，且抽样比例不应低于10%，抽样点应包括最远布线点；抽验结果的判定应符合下列规定：
1）被抽样（线对）不合格比例不大于被测总数1%的，抽样检测应判为合格，且不合格点（线对）应给予修复并复检
2）被抽样检测点（线对）不合格比例大与1%的，应判为一次抽样不合格，并进行加倍抽样，加倍抽样不合格比例不大于1%的，抽样检测应判为合格

符合要求
2
预埋线槽和线管的线缆敷设
GB/T50312中
第5.1.2
符合要求
3
综合布线系统线缆应分别布放
GB/T50312中
第5.1.1
符合要求
4
电、光缆暗管敷设及与其他管线最小净距
GB/T50312中
第5.1.1
符合要求
5
对绞线缆芯终接
GB/T50312中
第5.1.1
符合要求
6
光纤连接损耗值
GB/T50312中
年月日
GB50312—2007
军（南）监
综合布线系统安装检验批质量验收记录表Ⅱ
工程名称
分部（子单位）工程名称
综合布线
验收部位
B1、B2、1-19层
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
GB50312—2007
检查项目
企业质量标准的规定
质量检查评定情况
监理(建设)单位
验收记录
一般项目
1
线缆终接
GB/T50312中
第6.0.2
符合要求
2
各类跳线的终接
GB/T50312中
第6.0.4
符合要求
3
机柜、机架、配线架的安装
符合规定
GB/T50312中
第4.0.1
符合要求
设备底座
预留空间
紧固状况
距地面距离
与桥架线槽连接连接端Βιβλιοθήκη 标志4信息插座安装
GB/T50312中第4.0.3
符合要求
5
光缆芯线终端的安装连接标志
GB/T50312中
第9.2.9
符合要求

年月日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年月日
施工单位检记录
监理(建设)单位
验收记录
主
控
项
目
1
系统监测应包括工程电气性能检测和光纤特性检测
9.3.4条
符合要求
符合要求
.一
般
项
目
1
采用计算机进行综合布线系统管理和维护时，应按规定进行检测
9.3.5条
符合要求
符合要求
施工操作依据
完整
质量检查记录
完整
施工单位检查
结果评定
合格
项目专业项目专业
质量检查员：技术负责人：
综合布线系统性能检测检验批质量验收记录
编号：070602/001
工程名称
新城国际商务广场商务综合楼
分项工程名称
综合布线系统性能检测
验收部位
一层至五层
施工单位
专业工长
（施工员）
项目经理
施工执行标准
名称及编号
智能建筑工程质量验收规范（GB 50339-2003）
分包单位
分包项目
经理
施工班组长
质量验收规范的规定

/
检验批部位 1-5层室内公共部位
施工依据
《智能建筑工程施工规范》 GB50606-2010
验收依据
验收项目
设计要求及 规范规定
最小/实际 抽样数量
《智能建筑工程质量验收 规范》GB50339—2013
检查记录
检查 结果
主 控 项 目
1
对绞电缆链路或信道和 光 纤链路或信道的检测
第8.0.5条
/
试验合格，记录编号XXX
综合布线系统调试检验批质量验收记录
单位（子单 位）
工程名称
XXXXXXXX及综合配 套设施工程
分部（子分 部）
工程名称
XX-C5-71262 0 0 1
建筑智能化分部-综 合布线系统子分部
分项工程XXX建设有限公司 项目负责人
陈品
检验批容量
5套
分包单位
分包单位
/
项目负责人
验收合格
专业监理工程师： 年月日
√
标签和标识检测，综合
1布
第8.0.6条
/
线管理软件功能
一
般
项
目
2 电子配线架管理软件
第8.0.7条
/
试验合格，记录编号XXX
√
试验合格，记录编号XXX
√
施工单位 检查结果
主控项目全部符合要求,一般项目满足 规范要求,本检验符合要求。
专业工长： 项目专业质量检查员：
年月日
监理单位 验收结论
XX-C5-71262

综合布线系统性能检测检验批质量验收记录
(GB50339-2003) 编号：070602□□
工程名称
分项工程名称
项目经理
施工单位
验收部位
施工执行标准
名称及编号
专业工长
(施工员)
分包单位
分包项目经理
施工班组长
质量验收规范的规定
施工单位自检记录
监理(建设)单位验收记录
主
括工程电气
性能检测和光纤特性检测
9.3.4条
一
般
项
目
1
采用计算机进行综合布线
系统管理和维护时，应按
规定进行检测
9.3.5条
施工操作依据
质量检查记录
施工单位检查
结果评定
项目专业项目专业
质量检查员(签名)：技术负责人(签名)：
年月日
监理（建设）
单位验收结论
专业监理工程师(签名)：
（建设单位项目专业技术负责人）
年月日
注：本表由施工项目专业质量检查员填写；专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收；质量检查记录(检测报告、质量证明文件)填写在表D.0.1的附件表中。

4）由建设单位负责组织现场检查、资料收集与整理工作。设计单位，特 别是施工单位都有提供资料和竣工图纸的责任。
5）在竣工验收之前，建设单位为了充分做好准备工作，需要有一个自检 阶段和初检阶段。
7/208
工程验收 (3)
3、验收的范围 对综合布线系统工程而言，验收的主要内容为：环境检查、器材检验、
设备安装检验、缆线敷设和保护方式检验、缆线终接和工程电气测试等， 验收标准为(GB/T50312—2000)《建筑与建筑群综合布线系统工程验收规 范》。 4、验收的依据 技术设计方案 施工图设计 设备技术说明书 设计修改变更单 现行的技术验收规范
11/208
检验的具体项目（2）
2、施工前检查 1）环境要求 ： 土建施工情况：地面、墙面、门、电源插座及接地装置； 土建工艺：机房面积；预留孔洞； 施工电源；地板铺设；（施工前检查） 2）设备材料检验： 外观检查； 形式、规格、数量； 电缆电气性能测试； 光纤特性测试； （施工前检查）
12/208
没有网络＝不能工作
已经不能返回到纸笔时代
网络故障造成的损失巨大
Average ($30000/hour)
19/208
什么是网络健康维护战略？
计算机网络安装，管理，维护以及故 障诊断一整套手段
保证安装一个健康的网络并可靠，健 康，经济地运行
网络测试工具提供从网络安装，管理， 维护直至故障诊断的全面解决方案。
布线工程现场测试（前言）
一个优质的综合布线工程，不仅要求设计合理， 选择布线器材优质，还要有一支素质高、经过专门 培训、实践经验丰富的施工队伍来完成工程施工任 务。但在实际工作中，业主往往更多地注意工程规 模、设计方案，而经常忽略了施工质量。由于我国 普遍存在着工程领域的转包现象，施工阶段漏洞甚 多。其中不重视工程测试验收这一重要环节，把组 织工程测试验收当作可有可无事情的现象十分普遍。 往往等到建设项目需要开通业务时，发现问题累累， 麻烦事丛生，才后悔莫及。

系统调试
38 公共广播系统ຫໍສະໝຸດ 试运行39 会议系统
梯架、托盘、槽盒和导管安 装
40 会议系统
线缆敷设
41 会议系统
设备安装
42 会议系统
软件安装
43 会议系统
系统调试
44 会议系统
试运行
45
信息导引及发布系统
梯架、托盘、槽盒和导管安 装
46 信息导引及发布系统 线缆敷设
47 信息导引及发布系统 显示设备安装
梯架、托盘、槽盒和导管安 装
59 信息化应用系统
线缆敷设
60 信息化应用系统
设备安装
61 信息化应用系统
软件安装
62 信息化应用系统
系统调试
63 信息化应用系统
试运行
64 建筑设备监控系统
梯架、托盘、槽盒和导管安 装
65 建筑设备监控系统
线缆敷设
66 建筑设备监控系统
传感器安装
67 建筑设备监控系统
08080201
设备安装检验批质量验收记录
08080301
软件安装检验批质量验收记录
08080401
系统调试检验批质量验收记录
08080501
试运行检验批质量验收记录
08080601
梯架、托盘、槽盒和导管安装检验批 质量验收记录 线缆敷设检验批质量验收记录 设备安装检验批质量验收记录 软件安装检验批质量验收记录 系统调试检验批质量验收记录 试运行检验批质量验收记录 梯架、托盘、槽盒和导管安装检验批 质量验收记录 线缆敷设检验批质量验收记录 设备安装检验批质量验收记录 软件安装检验批质量验收记录 系统调试检验批质量验收记录 试运行检验批质量验收记录
执行器安装
68 建筑设备监控系统

综合布线系统性能检测检验批质量验收记录
注：本表由施工项目专业质量检查员填写；专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收；质量检查记录(检测报告、质量证明文件)填写
在表D.0.1的附件表中。

综合布线系统性能检测检验批质量验收记录说明
Ⅰ主控项目
9.3.4系统监测应包括工程电气性能检测和光纤特性检测，按第8.0.2条的规定执行。

Ⅱ一般项目
9.3.5采用计算机进行综合布线系统管理和维护时，应按下列内容进行检测：
1中文平台、系统管理软件；
2显示所有硬件设备及其楼层平面图；
3显示干线子系统和配线子系统的元件位置；
4 实时显示和登录各种硬件设施的工作状态。

专业监理工程师： 年月日
×××
链路或信道测试检验批质量验收记录
单位（子单位） 工程名称
工程1
分部（子分部） 工程名称
智能建筑-综合 布线系统
08050501 1
分项工程名 称
链路或信道测试
施工单位
项目负责人
检验批容量
5组
分包单位
/
分包单位 项目负责人
/
施工依据
《智能建筑工程施工工艺标准》 (GSQB12-14-2013)
验收依据
纤
系统性能测试应第5.4.2条 全 / 5
共5处，全部检查，合格5处
√
统
工程验收规范》GB50312
的有关规定
施工单位 检查结果
主控项目全部合格，一般项目满足规范规定要 求；检查评定合格
专业工长： 项目专业质量检查员：
年月日
××× ×××
监理单位 验收结论
经旁站检查及验收，该检验批评定合格，同意 验收
验收项目
设计要求及 规范规定
最小/实际 抽样数量
检验批部位
1单元
《智能建筑工程施工规范》 GB50606-2010
检查记录
检查 结果
线缆永久链路的技术指
标
应符合现行国家标准
1 《综合布线系统工程设 第5.4.1条 全 / 5
抽查5处，合格5处
√
计
规范》GB50311的有关规
定
主 控 项 目
电缆电气性能测试及光

3、自检记录中各单项指标中有一项及以上不合格时，应抽检，且抽样比例不应低于10%，抽样点应包括最远布线点；抽验结果的判定应符合下列规定：
1）被抽样（线对）不合格比例不大于被测总数1%的，抽样检测应判为合格，且不合格点（线对）应给予修复并复检
2）被抽样检测点（线对）不合格比例大与1%的，应判为一次抽样不合格，并进行加倍抽样，加倍抽样不合格比例不大于1%的，抽样检测应判为合格
综合布线系统检测记录
工程名称：编号：
施工单位
项目负责人
施工执行标准名称与编号
检测部位
项目
序号
系统检测内容及检测规范的规定
系统检测评定记录
检测结果
备注
合格
不合格
主控项目
1
对绞电缆链路或信道和光纤链路或信道的检测应符合下列规定：
1、自检记录应包括全部链路或信道的检测结果
2、自检记录中各单项指标全部合格时，应判为检测合格
3）不合格比例仍大于1%的，抽样检测应判为不合格，且进行全部检验，并按照全部检测要求进行判定
一般项目
1
综合布线的标签和标识应按10%抽验，综合布线管理软件功能应全部检测。检测结果符合设计要求的，应判为检测合格
2
电子配线架应检测管理软件中显示的链路连接关系与链路的物理连接一致性，并应按10%抽验，抽验结果一致的，应判为检测合格
强制性条文
检测结论：
检测负责人：年月日
会
签
栏
监理（建设）项目部（签章）
施工项目部（签章）
检测机构（签章）
年月日
专业技术负责人
施年月日
年月日

综合布线系统安装质量检测检验批质量验收记录
(GB50339-2003)编号：
单位工程名称
分项工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称、编号
质量验收规范的规定
施工单位自检记录Βιβλιοθήκη 监理（建设）单位验收记录
主
控
项
目
1
缆线敷设和终接的检测
9.2.1条
2
建筑群子系统的检测
9.2.2条
3
机柜、机器、配线架安装的检测
9.2.3条
4
接线盒应注意什么
9.2.4条
一
般项目
1
缆线终接应符合的规定
9.2.5条
2
各类跳线的终接应符合的规定
9.2.6条
3
机柜、机架、配线架安装要求
9.2.7条
4
信息插座的安装要求
9.2.8条
5
光缆芯线终端的连线盒面板
9.2.9条
自检评定
项目专业质量检查员
签字：年月日
验收结论
专业监理工程师（建设单位项目专业技术负责人）
签字：年月日
工长
班长

综合布线系统工程的测试及验收综合布线系统工程施工的质量及相关连接硬件安装的质量，对今后的网络安全运行起着决定性的作用，对综合布线的性能测试是非常重要的。

线缆测试设备对于综合布线施工人员来说是必不可少的工具，进行线缆测试也是检查施工效果的重要技术手段。

5.1 综合布线系统工程测试的必要性综合布线系统工程质量的好坏直接影响到信息通信网络的正常运行。

为了保证综合布线工程的质量，防止投入使用后出现网络故障，有必要对其进行严格的工程测试。

对于布线工程的施工方来说，测试的目的有两个：一个是提高施工的速度；另一个是向投资方证明工程的质量可靠。

布线系统工程的测试分为电缆传输通道测试和光缆传输通道测试。

如果对布线系统不做测试，不进行合格性验收，工程是不能移交给用户使用的。

布线系统工程的测试向用户提供质量保证，为工程的顺利验收做好准备。

5.2 测试标准与测试模型5.2.1 测试类型综合布线的测试，从工程的角度来说可将其分为两类：验证测试和认证测试。

验证测试是在施工的过程中由施工人员边施工边测试，以保证每个连接的正确性，所以验证测试又叫随工测试，主要检测线缆的质量和安装工艺，及时发现并纠正问题，避免返工。

验证测试不需要使用复杂的测试仪，只需要使用能测试接线通、断和线缆长度的测试仪。

认证测试是指对布线系统依照标准例行逐项检测，以确定布线是否能达到设计要求，包括连接性能测试和电气性能测试。

认证测试又叫验收测试，是所有测试工作中最重要的环节，是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检验。

认证测试通常分为自我认证测试和第三方认证测试。

5.2.2 测试标准测试标准的两大组织是TIA/EIA和ISO/IEC。

主要可供参考的国际测试标准为EIA/TIA制定的TSB-67《现场测试非屏蔽双绞线电缆布线系统传输性能技术规范》、EIA/TIA-568A《商用建筑电信布线标准》和ISO/IEC颁布的ISO/IEC 11801《信息技术-用户房屋综合布线》。

验收依据
《智能建筑工程验收规范》
GB 50339-2013
验收项目
设计要求及
规范规定
最小/实际
抽样数量
检查记录
检查结果
主
控
项
目
1
对绞电缆链路或信道和光纤链路或信道的检测
第8.0.5条
全/5957
共5957回路，全部检查，合格5957回路
√
一般项目
1
标签和标识检测、综合布线管理软件功能
第8.0.6条
全/5957
综合布线系编号：08050701
单位（子单位）
工程名称
分部（子分部）
工程名称
智能建筑/综合布线系统
分项工程名称
系统调试
施工单位
项目负责人
检验批容量
5957回路
分包单位
分包单位项目
负责人
检验批部位
施工依据
《智能建筑工程施工规范》
GB 50606-2010
共5957处，全部检查，合格5957处
100%
2
电子配线架管理软件
第8.0.7条
/
/
/
施工单位检查
结 果 评定
主控项目全部合格，一般项目满足规范
规定要求；检查评定合格专业工长：
项目专业质量检查员：
年 月 日
监理（建设）
单位验收结论
同意验收
专业监理工程师：
年 月 日

3、自检记录中各单项指标中有一项及以上不合格时，应抽检，且抽样比例不应低于10%，抽样点应包括最远布线点；抽验结果的判定应符合下列规定：
1）被抽样（线对）不合格比例不大于被测总数1%的，抽样检测应判为合格，且不合格点（线对）应给予修复并复检
2）被抽样检测点（线对）不合格比例大与1%的，应判为一次抽样不合格，并进行加倍抽样，加倍抽样不合格比例不大于1%的，抽样检测应判为合格
综合布线系统检测记录
工程名称：编号：
施工单位
项目负责人
施工执行标准名称与编号
检测部位
项目
序号
系统检测内容及检测规范的规定
系统检测评定记录
检测结果
备注
合格
不合格
主控项目
1
对绞电缆链路或信道和光纤链路或信道的检测应符合下列规定：
1、自检记录应包括全部链路或信道的检测结果
2、自检记录中各单项指标全部合格时，应判为检测合格
3）不合格比例仍大于1%的，抽样检测应判为不合格，且进行全部检验，并按照全部检测要求进行判定
一般项目
1
综合布线的标签和标识应按10%抽验，综合布线管理软件功能应全部检测。检测结果符合设计要求的，应判为检测合格
2
电子配线架应检测管理软件中显示的链路连接关系与链路的物理连接一致性，并应按10%抽验，抽验结果一致的，应判为检测合格
强制性条文
检测结论：
检测负责人：年月日
会
签
栏
监理（建设）项目部（签章）
施工项目部（签章）
检测机构（签章）
年月日
专业技术负责人
施工员
