(完整版)静压锚杆桩施工工艺及要求

锚杆静压桩施工工艺流程锚杆静压桩是一种常用的地基处理方法，广泛应用于建筑、水利、交通等领域。

本文将详细描述锚杆静压桩施工的工艺流程，包括准备工作、钻孔与注浆、锚杆安装和验收等步骤。

1. 准备工作在进行锚杆静压桩施工前，需要进行以下准备工作：1.1 工程资料准备收集并整理相关的设计图纸、施工方案和技术规范等文件，了解施工现场的情况和要求。

1.2 设备和材料准备采购所需的施工设备和材料，包括钻机、注浆设备、钢筋、注浆剂等。

1.3 施工人员准备组织施工人员，并确保他们具有相关的技能和经验。

1.4 施工现场准备清理施工现场，为后续操作提供良好的施工环境。

2. 钻孔与注浆在进行钻孔与注浆之前，需要根据设计要求确定锚杆的位置和孔径。

2.1 钻孔按照设计要求使用钻机进行钻孔，钻孔深度一般为锚杆的埋置深度加上桩端固结深度。

2.2 清洗孔洞完成钻孔后，使用高压水射流清洗孔洞，将孔洞内部的泥土和碎石清除干净，以提高注浆效果。

2.3 安装套管根据设计要求，在钻孔中安装套管。

套管的长度一般为锚杆埋置深度加上桩端固结深度。

2.4 注浆使用注浆设备对孔洞进行注浆。

注浆剂的选择应根据地质条件和设计要求确定。

在注浆过程中，需要控制注浆量和注浆压力，确保注浆均匀且充实。

3. 锚杆安装在完成钻孔与注浆后，进行锚杆的安装。

3.1 锚杆准备根据设计要求和施工方案，将预制好的锚杆切割成合适的长度，并清理锚杆表面的污物和锈蚀。

3.2 锚杆安装将锚杆通过套管插入孔洞，并用力将其推入孔洞底部。

在安装过程中，需要确保锚杆的垂直度和水平度。

3.3 锚固在锚杆安装完成后，使用注浆设备对孔洞进行再次注浆，以确保锚杆与周围土体之间的紧密联系。

4. 验收与监测在完成锚杆安装后，需要对施工质量进行验收，并进行监测。

4.1 验收对施工质量进行验收，检查锚杆的埋置深度、垂直度和水平度等指标是否符合设计要求。

4.2 监测在施工完成后，对锚杆进行定期监测，包括锚杆的受力状态和变形情况等。

静压锚杆桩施工方案1. 介绍静压锚杆桩是一种常用的地基加固方法，通过将预制的锚杆桩插入地下深度达到一定游离长度，然后在桩体内注入水泥浆或其他支护材料，从而增加地基的稳定性和承载能力。

本文档将介绍静压锚杆桩施工的详细方案。

2. 施工前准备工作在进行静压锚杆桩施工前，需要进行以下准备工作：•完成相关工程设计和方案评审。

•清理施工区域，确保无障碍物。

•对施工区域进行勘测，确定设计桩位，标定桩点。

•准备施工所需的设备和材料，包括锚杆桩、注浆设备等。

3. 施工步骤3.1 桩位布置根据设计要求，在施工区域内按照一定的间距布置桩位。

使用刷白线或者其他标记方式将桩位标定在地面上，以便后续施工。

3.2 钻孔根据桩位的标定，使用钻机对每个桩位进行钻孔。

钻孔直径和深度应符合设计要求。

在钻孔过程中，需要注意以下事项：•使用合适的钻头材料，确保钻孔的质量和效率。

•根据地层情况选择合适的钻孔方式，例如干法钻孔或湿法钻孔。

•定期检查钻孔质量，如直径、垂直度等。

3.3 安装锚杆桩在钻孔完成后，将预制的锚杆桩插入钻孔。

锚杆桩的插入深度应满足设计要求，并注意以下事项：•使用适当的工具和设备，确保锚杆桩可顺利插入钻孔中。

•在插入过程中，应保持锚杆桩的垂直度和整体稳定性。

•在插入深度达到要求后，锚固锚杆桩，以保证其与周围土体的紧密联系。

3.4 注浆在锚固完成后，进行注浆工作。

注浆材料可以选择水泥浆或其他合适的支护材料。

注浆时需要注意以下事项：•使用注浆设备对锚杆桩进行注浆，注浆压力和注浆量应符合设计要求。

•在注浆过程中，要保证注浆材料充分填充锚杆桩与钻孔之间的空隙。

•在注浆完成后，检查注浆质量，如充实度、固化时间等。

3.5 后续处理在注浆完成后，进行后续的处理工作：•清理施工现场，将施工废料和杂物清理干净。

•对施工区域进行复测，确保施工质量符合设计要求。

•根据需要，进行其他相关工作，例如材料保护、施工记录等。

4. 施工质量控制为了确保静压锚杆桩施工的质量，需要进行相关的质量控制措施：•进行施工前的方案评审和设计审查，确保施工方案合理可行。

静压锚杆桩施工方案1. 引言静压锚杆桩是一种常用的地基处理方法，广泛应用于土木工程、建筑工程和岩土工程中。

本文将介绍静压锚杆桩的施工方案，包括施工准备工作、施工过程、施工注意事项等内容。

2. 施工准备工作• 2.1 选择合适的施工设备：静压锚杆桩施工需要使用特定的设备，包括压力机、钢筋切割机、锚杆等。

在施工前，需要确保这些设备的正常运行。

• 2.2 建立施工现场：根据设计要求和施工计划，在施工现场进行场地平整、标识划线等工作，确保施工的顺利进行。

• 2.3 准备施工材料：根据设计要求和施工计划，准备所需的锚杆、钢筋、注浆材料等。

3. 施工过程• 3.1 钻孔：根据设计要求，在需要锚固的区域进行钻孔，钻孔深度和直径根据工程要求确定。

钻孔时需要注意控制钻孔偏差和钻孔质量。

• 3.2 清洁孔内：钻孔完成后，应使用压缩空气等工具对孔内进行清洁，确保孔内无杂物和污染物。

• 3.3 安装锚杆：根据设计要求和施工计划，将预制的锚杆安装到锚杆孔内。

安装时需要注意控制锚杆的位置和倾斜度，确保安装质量。

• 3.4 固化锚杆：在安装锚杆后，根据设计要求进行注浆固化。

注浆材料应根据工程要求选择，并按照施工规范进行注浆作业。

• 3.5 压实土体：注浆固化后，可以进行土体压实作业。

根据设计要求选择合适的压实设备和方法，对土体进行压实，提高地基的稳定性。

4. 施工注意事项• 4.1 施工质量控制：在施工过程中，应根据相关施工规范进行质量控制，确保施工质量符合设计要求。

• 4.2 安全施工：施工过程中应进行安全防护措施，保障施工人员的安全。

包括戴好安全帽、穿戴防护装备、设置警告标志等。

• 4.3 施工环境保护：在施工过程中，注意保护环境，防止施工过程中产生噪音、粉尘和污染物等对周围环境的影响。

• 4.4 施工记录和监测：施工过程中应做好施工记录，并进行监测。

包括记录施工工艺、施工参数、监测孔的位置和数据等。

5. 施工验收静压锚杆桩施工完成后，需要进行验收。

静压锚杆桩施工方案静压锚杆桩施工方案静压锚杆桩是在地下工程中常用的一种加固和支护方式，适用于土层较松散、无水溶岩和沉积物层等地质条件较差的地区。

下面是一份对静压锚杆桩施工方案的详细介绍。

一、施工准备工作1. 确定锚杆桩的位置和深度，并标出相应的标志点。

2. 准备好施工所需的设备和材料，包括静压锚杆机、锚杆等。

3. 准备好施工所需的人员，包括机械操作人员、劳动力等。

二、施工步骤1. 清理施工区域，清除障碍物和杂物。

2. 在锚杆桩的设计标志点处钻孔，孔径要略大于锚杆的直径。

3. 将锚杆插入钻孔中，直至达到设计要求的深度。

4. 使用静压锚杆机对锚杆进行抗压固结，确保锚杆牢固地嵌入地下。

5. 重复以上步骤，直至完成所有锚杆的施工。

三、施工注意事项1. 在施工过程中，要时刻确保施工区域的安全，严禁无关人员进入作业区域。

2. 在施工过程中，要随时检查锚杆的质量和安装是否符合规范，及时处理发现的问题。

3. 锚杆桩施工过程中，要严格按照设计要求进行施工，确保锚杆的牢固度和稳定性。

4. 在施工过程中，要注意及时进行防护措施，防止土层坍塌和其他意外事故的发生。

四、施工质量控制1. 进行施工前，要对施工人员进行专业培训，确保施工人员了解相关规范和要求。

2. 严格按照设计要求进行施工，确保锚杆桩的深度和间距符合标准。

3. 进行施工过程中和施工结束后的质量检查，确保施工质量符合要求。

以上就是对静压锚杆桩施工方案的详细介绍。

在进行静压锚杆桩施工时，要严格按照规范和设计要求进行施工，确保施工质量和施工安全。

同时，在施工过程中要时刻关注施工现场的环境和安全，随时做好应对突发事件的准备工作。

2—3锚杆静压桩施工工艺标准（SEJ/BZ－0203—2002）l范围本工艺标准适用于工业与民用建筑中的锚杆静压桩工程。

2施工准备2.1材料及主要机具。

2.1.1预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。

2.1.2焊条(接桩用)：型号、性能必须符合设计要求和有关标准规定，一般宜用E4303牌号。

2.1.3硫磺胶泥(接桩用)：性能符合设计要求，并有出厂合格证书。

2.1.4型钢(接桩用)：材质、规格符合设计要求，宜用低碳钢。

2.1.5锚杆：材质、规格符合设计要求，当压桩力小于400KN时，用M24锚杆，当压桩力在400—500KN时，采用M27锚杆。

2.1.6主要机具：锚杆静力压桩机、风动凿岩机、运桩小车、2t 电动葫芦、千斤顶、索钢丝绳、桩钢帽、硫磺胶泥溶解炉等。

2.2作业条件：2.2.1桩基的轴线和标高均已测定完毕，并经检查办理预检手续桩基的轴线和标高控制点，应设在不受压桩影响的位置，并应妥善加以保护。

2.2.2查清已有建筑物的地下管网，如影响邻近建筑物或构筑物的使用和安全时，应会同有关单位采取有效措施，予以处理。

2.2.3采用托换基础压桩工程时，需按设计要求，开凿压桩孔及埋设好锚杆。

2.2.4压桩场地平整，排水畅通，保证桩机的移动和稳定垂直。

2.2.5压桩验桩。

施工前必须压试验桩，数量不少于2根，确定压入力，并校验压桩设备、施工工艺以及技术措施是否适宜。

2.2.6确定压桩顺序，制定施工方案，做好技术交底工作。

3操作工艺3.1工艺流程：预留或开凿压桩孔→预留或开凿锚杆孔→埋设锚杆→就位压桩机→压桩→接桩→压桩→焊桩帽钢筋→封桩3.2预留或开凿压桩孔：按设计轴线位置，预留或开凿压桩孔，压桩孔呈锥形方孔，下大上小。

3.3预留或开凿锚杆孔：根据锚杆静力压桩机结构固定位置要求，预留或开凿锚杆孔，锚杆孔呈直形，对称设置4个孔口(见图1)。

3.4埋设锚杆：根据锚杆静压机结构，固定位置，标高要求预埋爪肢型锚杆或后埋镦粗型锚杆，分别由混凝土或硫磺胶泥锚固(见图2)3.5就位压桩架：压桩机就位时，应对准桩位，保证桩架垂直稳定，施工中不发生倾斜、移动。

锚杆静压桩施工方案一、施工准备工作。

在进行锚杆静压桩施工前，首先要做好施工准备工作。

包括但不限于，确定施工现场，清理施工区域，准备所需的材料和设备，检查施工机械的状态和性能，制定施工计划和安全措施等。

二、施工工艺流程。

1. 钻孔。

根据设计要求，确定锚杆静压桩的孔径和孔深，使用钻机进行钻孔作业。

在钻孔过程中，要注意保持孔壁的稳定，防止塌方和土层涌水等情况的发生。

2. 爆破。

在需要的情况下，对孔底进行爆破处理，以确保孔底平整、无松动土层。

3. 锚杆安装。

将预埋锚杆沿孔深逐步安装到位，根据设计要求进行锚固和张拉。

4. 灌浆。

在锚杆安装完成后，对孔内进行灌浆处理，填充浆液，确保锚杆与孔壁的紧密结合。

5. 静压桩施工。

在锚杆安装和灌浆完成后，进行静压桩的施工。

使用静压桩设备对桩体进行压实，直至达到设计要求的桩身密实程度。

6. 检测。

完成静压桩施工后，对桩体进行检测，包括但不限于，桩身垂直度、桩身密实程度、锚杆张拉力等。

三、施工质量控制。

1. 施工过程中，严格按照设计要求和工艺流程进行操作，确保施工质量。

2. 施工中要对施工现场进行严格管理，保持施工区域的整洁和安全。

3. 对施工机械设备进行定期检查和维护，确保施工设备的正常运行。

四、施工安全措施。

1. 施工人员要严格遵守安全操作规程，佩戴好安全防护用具。

2. 施工现场要设置明显的安全警示标识，确保施工区域的安全。

3. 对施工现场进行定期安全检查，及时排除安全隐患。

五、施工结束工作。

1. 施工完成后，对施工现场进行清理，清除施工垃圾和材料。

2. 对施工设备进行整理和维护，确保设备的安全存放。

3. 做好施工记录和资料整理，以备后续的验收和归档工作。

六、施工验收。

1. 施工完成后，进行施工质量验收，确保施工质量符合设计要求。

2. 对施工过程中的各项数据和资料进行整理和归档，作为施工验收的依据。

七、施工总结。

对施工过程中的经验教训进行总结，为今后的施工工作提供参考和借鉴。

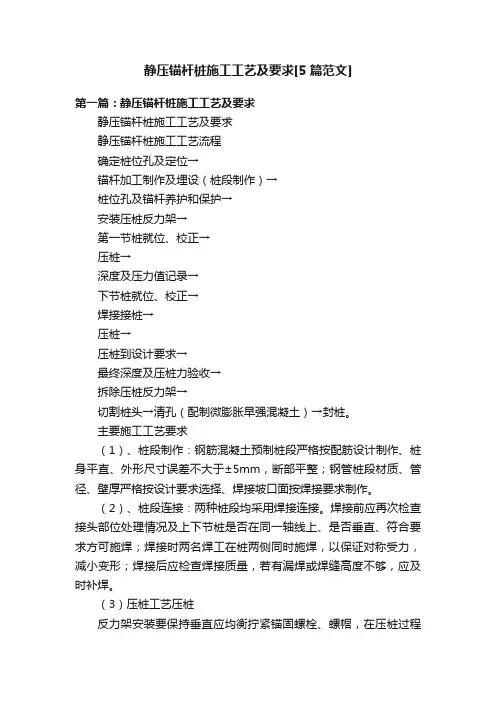

静压锚杆桩施工工艺及要求[5篇范文]第一篇：静压锚杆桩施工工艺及要求静压锚杆桩施工工艺及要求静压锚杆桩施工工艺流程确定桩位孔及定位→锚杆加工制作及埋设（桩段制作）→桩位孔及锚杆养护和保护→安装压桩反力架→第一节桩就位、校正→压桩→深度及压力值记录→下节桩就位、校正→焊接接桩→压桩→压桩到设计要求→最终深度及压桩力验收→拆除压桩反力架→切割桩头→清孔（配制微膨胀早强混凝土）→封桩。

主要施工工艺要求（1）、桩段制作：钢筋混凝土预制桩段严格按配筋设计制作、桩身平直、外形尺寸误差不大于±5mm，断部平整；钢管桩段材质、管径、壁厚严格按设计要求选择、焊接坡口面按焊接要求制作。

（2）、桩段连接：两种桩段均采用焊接连接。

焊接前应再次检查接头部位处理情况及上下节桩是否在同一轴线上、是否垂直、符合要求方可施焊；焊接时两名焊工在桩两侧同时施焊，以保证对称受力，减小变形；焊接后应检查焊接质量，若有漏焊或焊缝高度不够，应及时补焊。

（3）压桩工艺压桩反力架安装要保持垂直应均衡拧紧锚固螺栓、螺帽，在压桩过程中应随时拧紧松动的螺帽；在锚杆受力较大时应使用多个螺帽叠加使用。

桩段在压入时垂直度极为重要，因此除了在初始就位时校核垂直度极外应在压桩时全程连续控制，每节桩的垂直度应控制在1/1000以内；同时应保持千斤顶与桩段轴线在同一垂直线上，千斤顶施加的压力中心与截面形心重合，千斤顶安放偏差不大于2mm。

压桩时不宜数台压桩设备在同一承台上施工，施工期间，压桩力总和不得超过该基础及上部结构的自重，防止基础上抬造成结构破坏。

压桩应连续进行，尽量减少接桩时间，中途不得长时间停顿，以免土体固结超静水压力消散，引起摩阻力剧增。

如必须中途停顿时，桩尖应停留在软土层中，且停留时间不宜超过24小时。

如遇到压力急剧的增加可能遇碎石障碍物或压入较硬土层，这时液压系统可采用稍压入，持荷，再压入，再持荷，直至达到设计深度或承载力。

压桩过程应做好记录，采用以最终压桩力控制为主、以桩长控制为辅的双控原则。

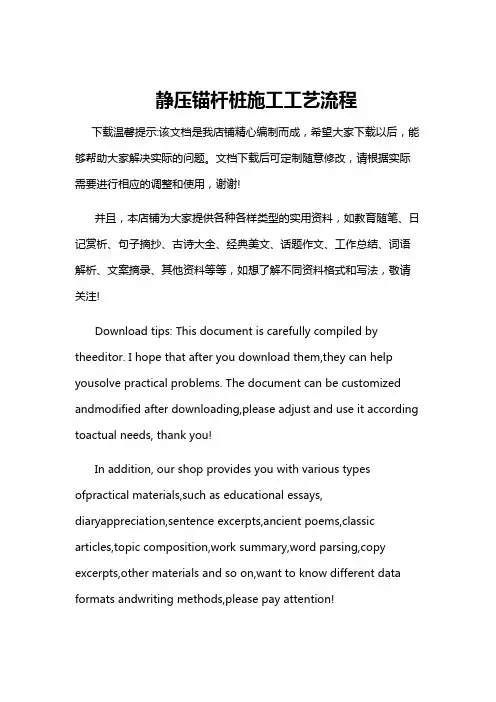

静压锚杆桩施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!静压锚杆桩施工工艺流程一、准备工作阶段在进行静压锚杆桩施工之前，需要进行一系列准备工作。

锚杆静压法施工工艺标准1. 适用范围锚杆静压法适用于软弱粘土、松散砂土、饱和黄土、湿陷性黄土、素填土和杂填土等地基。

2. 施工准备2.1 原材料、半成品的检验及验收2.1.1现场预制钢筋砼方桩2.1.2购买成品钢筋砼方桩2.2主要工机具2.3作业条件2.3.1地质资料、施工图纸、施工方案应齐全。

2.3.2既有建筑物的基础竣工资料齐全。

2.3.3现场预制桩场地地胎膜应满足要求。

2.4作业人员3. 操作工艺3.1工艺流程3.2操作细则3.2.1预制桩现场制作3.2.1.1预制桩制作场地必须平整、坚实。

3.2.1.2模板可采用木模或钢模，必须保证平整牢靠、尺寸准确、接缝严密。

3.2.1.3钢筋骨架的主筋连接宜采用对焊或电弧焊。

3.2.1.4在同一截面内主筋接头的数量不得超过主筋数量的50%。

3.2.1.5相邻两根主筋接头截面的距离应大于35d，并不小于500mm。

3.2.1.6钢筋和钢筋笼在运输和贮存过程中，要避免锈蚀和污染，使用前应将不洁面清刷干净。

3.2.1.7安放钢筋笼时要防止扭曲变形。

3.2.1.8混凝土浇筑前，应清除模板内的垃圾、杂物，检查各部位的保护层厚度符合设计要求。

3.2.1.9混凝土灌注时要从桩顶向桩尖方向连续进行，不得中断，并确保桩顶部的密实性。

3.2.1.10当采用重叠法浇筑预制桩时应注意：（1）桩与邻桩、桩与底模间的接触处必须做好隔离层，严防互相粘结。

（2）上层桩或邻桩的灌注，必须在下层桩或邻桩的混凝土达到设计强度的30%以后方可进行。

（3）桩的重叠层数不得超过4层。

3.2.2预制桩起吊、运输和堆存3.2.2.1混凝土预制桩达到设计强度的70%方可起吊，达到100%方可运输。

3.2.2.2水平运输时，应做到桩身平稳放置，严禁在场地上以直接拖拉桩体的方式代替装车运输。

3.2.2.3预制桩堆放层数不得超过4层，垫木与吊点应保持在同一横断面上，且上下对齐。

3.2.3预制桩的沉桩3.2.3.1压桩孔和锚杆孔开凿位置必须准确，桩架安装就位后要校正好垂直度。

锚杆静压桩施工方案1. 引言锚杆静压桩是一种常用的地基加固工艺，通过在土壤中钻孔并注入混凝土浆液，使其与周围土壤相互作用形成一个承载能力较高的固结体，用于增加土壤的承载能力或者稳定性，防止地基沉降或者滑动。

本文档将介绍锚杆静压桩施工的方案。

2. 施工前准备2.1 材料与设备准备在进行锚杆静压桩施工前，需要做好材料与设备的准备。

所需材料主要包括：•混凝土浆液：按照设计配比准备，并进行试验验证。

•锚杆：选用符合设计要求的钢筋，按照设计要求进行切割和加工。

•压浆设备：包括压浆机、混凝土罐、输送泵等。

•钻机：选用适合本工程的钻机，并配备相应的钻头和钻杆。

2.2 现场准备工作在施工现场进行准备工作，主要包括：•清理施工现场，确保施工区域的平整干净。

•标定施工区域，确定桩基位置并标出桩基轴线，便于施工操作。

•搭建安全防护设施，包括施工围栏、标志牌等，确保施工安全。

3. 施工步骤3.1 钻孔在标定好的桩基位置上进行钻孔，主要步骤包括：1.按照设计要求选择合适的钻头和钻杆。

2.将钻机对准标定位置，开始钻孔。

3.钻孔深度根据设计要求确定。

4.钻孔过程中应及时清理排除孔内的杂物。

3.2 锚杆安装在钻孔完成后，进行锚杆的安装，主要步骤包括：1.待钻孔完全停止后，清理孔底及孔壁，确保孔内干净。

2.将锚杆的底端与锚杆接头连接，并利用压浆设备将锚杆的底部压入孔底约0.5m，以减小后续压浆阻力。

3.锚杆底部处需加强处理，可通过接头端加密或者其他方法加固，以确保其密实性。

4.锚杆的其余部分按照设计要求逐节安装入孔。

3.3 压浆注浆锚杆安装完成后，进行压浆注浆，主要步骤包括：1.准备好混凝土浆液并进行试验验证，确保满足设计要求。

2.将混凝土浆液放入混凝土罐中，并连接输送泵。

3.将输送泵的出口与锚杆顶部连接，确保泵送管道畅通。

4.开启压浆设备，对混凝土浆液进行压浆注浆，同时进行回拉作业，确保注浆均匀。

4. 施工质量控制在锚杆静压桩施工过程中，需要更好的质量控制，主要包括：•钢筋的质量控制，包括用量、切割加工等，要符合设计要求。

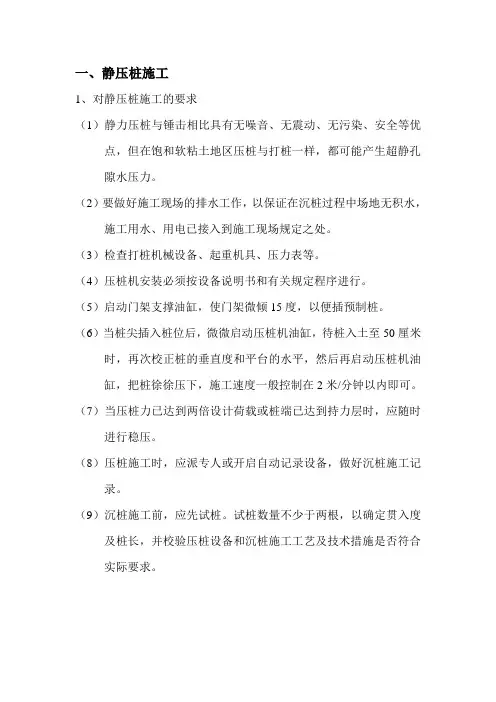

一、静压桩施工1、对静压桩施工的要求（1）静力压桩与锤击相比具有无噪音、无震动、无污染、安全等优点，但在饱和软粘土地区压桩与打桩一样，都可能产生超静孔隙水压力。

（2）要做好施工现场的排水工作，以保证在沉桩过程中场地无积水，施工用水、用电已接入到施工现场规定之处。

（3）检查打桩机械设备、起重机具、压力表等。

（4）压桩机安装必须按设备说明书和有关规定程序进行。

（5）启动门架支撑油缸，使门架微倾15度，以便插预制桩。

（6）当桩尖插入桩位后，微微启动压桩机油缸，待桩入土至50厘米时，再次校正桩的垂直度和平台的水平，然后再启动压桩机油缸，把桩徐徐压下，施工速度一般控制在2米/分钟以内即可。

（7）当压桩力已达到两倍设计荷载或桩端已达到持力层时，应随时进行稳压。

（8）压桩施工时，应派专人或开启自动记录设备，做好沉桩施工记录。

（9）沉桩施工前，应先试桩。

试桩数量不少于两根，以确定贯入度及桩长，并校验压桩设备和沉桩施工工艺及技术措施是否符合实际要求。

2、静压桩施工工艺流程静压桩施工顺序及工艺流程：测量放线→桩机就位→起吊预制桩→稳桩→压桩→接桩→送桩→检查验收→转移桩机。

锚杆静压桩施工工艺（1）施工新增承台时，预留好压桩孔或在原承台开凿压桩孔，预埋或后植入压桩锚杆；（2）待混凝土强度达到设计要求后，安装压桩架；（3）采用千斤顶压桩，压桩过程必须连续，压桩过程中应保持桩段垂直，压桩力不能超过设计最大压桩力；（4）预制桩每节桩长2~2.5m，接桩见大样；（5）压桩至设计要求时，进行封桩，向压桩孔内灌入C25混凝土，在桩顶用钢筋与锚杆对角交叉焊牢，然后再浇注早强混凝土。

3、静压桩施工准备（1）施工前，场地要达到“三通一平”要求，使施工桩机设备能顺利进入施工现场。

（2）熟悉施工图纸，参加设计图会审，做好施工放线工作。

编好桩位号和压桩行走路线程序等各项准备工作。

（3）做好现场清理地下空间障碍物工作，如旧建筑物的基础防空洞、地下管线等。

静压锚杆桩施工为了加强对原建筑区域保留外墙的保护，采取在外墙两侧打静压锚杆桩的措施加固围墙。

具体施工情况详见静压锚杆桩平面布置图和静压锚杆桩施工工况图。

1.施工准备1.1种植桩架锚筋首先对底板设置预留桩架锚筋。

预留的锚筋位置必须埋设准确。

钻机在压桩位置两侧钻出附图所示洞口各8孔，凿洞后洞口混凝土须清洗，在桩孔周边预埋II级钢16Φ32锚筋，安装固定压桩反力架。

当种好锚筋后，用粘结剂密实填塞孔内。

桩架锚固种筋施工流程：定位——钻孔——清孔——灌粘结剂—插入钢筋。

对锚筋的种植可采用在底板施工中进行或底板施工后钻孔后种植，前一种施工需要设置锚板固定锚筋，避免在混凝土浇筑时对锚筋的扰动；后—种需在底板达到强度后钻孔后植入锚筋以灌浆固定，施工较方便，各方可根据工程进程作确定。

图示：黑圈为拟施工之锚杆桩，其两侧为桩架底板位置，黑点为锚筋位置，锚筋间距为200（中一中）。

1．2桩架及施工准备1、由于桩架将承受较大的上拔力，因此各部位连接件在确保牢固后才能进行施工,同时检查液压系统元件接头油管是否松动、破损及各连接件是否漏油。

2、由于钢管桩刚度较小，钢管桩堆放场地要求平整，堆放高度不超过3层，防止变形和损坏。

2．压桩施工2．1准备工作1、压桩架根据设计压桩桩力进行加工配试、验收，检查各部件满足压桩要求，以适宜压桩条件。

检查液压系统元件接头油管是否松动、损坏、漏油。

2、对压桩的高压油泵压力表仪器进行计量测试，计算是否符合要求及油泵的油箱是否有足够的液压油。

3、按标准进行施工用电的布置，检查电源线的绝缘状况，电源线必须进行漏电保护开关。

4、各部件连接完成后，必须再进行度压及安全检查，待检查无误后，方可正常进行。

2．2施工流程1、桩架安装时必须保持平央内部垂直，底座固定牢靠，防止桩架晃动。

在沉桩过程中，随时检查并调整。

2、将桩段起吊就位扶直，套主桩帽使千斤顶与桩段轴线保证在一垂直线上，待检查桩位正确、垂直度符合规范和设计要求时，方可开始压桩作业。

静压锚杆桩动工工艺及央供之阳早格格创做静压锚杆桩动工工艺过程决定桩位孔及定位→ 锚杆加工创制及埋设（桩段创制）→ 桩位孔及锚杆保护战呵护→拆置压桩反力架→ 第一节桩便位、矫正→ 压桩→深度及压力值记录→ 下节桩便位、矫正→ 焊交交桩→压桩→ 压桩到安排央供→ 最后深度及压桩力查支→裁撤压桩反力架→ 切割桩头→浑孔（配制微伸展早强混凝土）→启桩.主要动工工艺央供（1）、桩段创制：钢筋混凝土预制桩段庄重按配筋安排创制、桩身笔曲、形状尺寸缺面没有大于±5mm，断部仄坦；钢管桩段材量、管径、壁薄庄重按安排央供采用、焊交坡心里按焊交央供创制.（2）、桩段连交：二种桩段均采与焊交连交.焊交前应再次查看交头部位处理情况及上下节桩是可正在共一轴线上、是可笔曲、切合央供圆可施焊；焊交时二名焊工正在桩二侧共时施焊，以包管对于称受力，减小变形；焊交后应查看焊交品量，若有漏焊或者焊缝下度没有敷，应即时补焊.（3）压桩工艺压桩反力架拆置要脆持笔曲应均衡拧紧锚固螺栓、螺帽，正在压桩历程中应随时拧紧紧动的螺帽；正在锚杆受力较大时应使用多个螺帽叠加使用.桩段正在压进时笔曲度极为要害，果此除了正在初初便位时校核笔曲度极中应正在压桩时齐程连绝统制，每节桩的笔曲度应统制正在1/1000以内；共时应脆持千斤顶与桩段轴线正在共一笔曲线上，千斤顶施加的压力核心与截里形心重合，千斤顶安顿偏偏好没有大于2mm.压桩时没有宜数台压桩设备正在共一启台上动工，动工功夫，压桩力总战没有得超出该前提及上部结构的自重，预防前提上抬制成结构损害.压桩应连绝举止，尽管缩小交桩时间，中途没有得万古间停顿，免得土体固结超静火压力消集，引起摩阻力剧删.如必须中途停顿时，桩尖应停顿正在硬土层中，且停顿时间没有宜超出24小时.如逢到压力慢遽的减少大概逢碎石障碍物或者压进较硬土层，那时液压系统可采与稍压进，持荷，再压进，再持荷，曲至达到安排深度或者拆载力.压桩历程应干佳记录，采与以最后压桩力统制为主、以桩少统制为辅的单控准则.（4）启桩工艺启桩动工是压桩历程中又一个闭键关节.桩战启台及混凝土底板是可连交坚韧，拆载力是可达到央供，联结节面形式是可合理，皆是启桩后桩是可收挥效率的闭键.启桩前，桩顶应安排战典型央供截断至安排标下：混凝土桩段桩顶应仄坦无紧动混凝土、钢管桩段采与氧割举止切断；钢管桩内应用C35碎石混凝土弥补；为加强桩战启台及混凝土底板的连交应将锚杆相互连交起去，以便产生启桩桩帽；浑理桩孔内的渣滓及火.桩采与C35或者C40微伸展混凝土，注意振捣稀真，加强保护锚杆静压桩正在修筑天基加固中的使用锚杆静压桩动做一种重桩要领,是利用本前提底板或者桩基启台及上部结构传播去的重量动做压桩反力,通过预埋的锚杆、反力架、千斤顶等压桩设备，将桩段从压桩孔处压进天基土中，而后将桩与前提底板或者桩基启台连交产生完齐，使新桩基与本修筑物前提共共负担荷载，普及加桩天区的拆载力，达到遏止或者缩小重落的手段.锚杆静压桩应用用：多用于粉土、粘土、人为挖土、淤泥量土等天基土的新修（采与顺做法动工）或者已修多层修筑物、中小型构筑物的天基加固、托换、纠偏偏工程中.锚杆静压桩便宜：与其余前提加固或者托换技能相比又具备动工时无振荡、无噪音、设备简朴、支配便当、移动机动、动工所需空间小的特性.咱们利用锚杆静压桩新技能特殊工艺，充分利用其特性，矫正桩型、桩材、压桩设备，将其应用到下层修筑中桩基加固战托换中，博得了乐成.为下层修筑病害工程桩加固提出一种更便当、更合理、更灵验、更经济的加固要领.下层修筑桩型采用下层修筑中本桩基普遍采与桩身少、截里大、强度下、拆载力大的桩，为了能使加固桩与本桩基能尽管协做处事，应采用截里大、强度下、拆载力大的桩；锚杆静压桩是挤土型桩，截里过大必然引导排土挤土效力过大，对于周边桩、修筑物战管线制成挤压位移，应采用截里没有过于大的桩；思量到动工空间战支配便当的央供，桩截里没有宜过大、桩段没有宜过少；思量单桩拆载力的大小合理采用钢筋混凝土圆桩或者钢管桩.基于上述果素，正在下层修筑病害工程桩加固中普遍采与300×300mm的钢筋混凝土圆桩战Ф377×9mm钢管桩。

1.施工机械设备及人员1.1主要施工机械表1序号设备名称型号产地主机功率kw额定压力mpa用途1 锚杆桩机架YZAF-100t2 超高压油泵站BZ63—6 成都7.5 633 分离式油压顶QF50T—25b4 分离式油压顶QF100T—25b5 电焊机226 电箱7 手拉萌芦8 卷扬机1t9 全站仪GTS－311 江苏测量放线10 水准仪自动安平江苏测量放线11 经纬仪J21 江苏测量放线12131415161.2部分设备图片压桩架及液压千斤顶预制方桩1.4劳动力配置主要劳动力表表2 工种工作内容人数备注机操工2/台班电焊工4 1/台班打桩工6/台班材料员 1电工 1机修工设备维修保养 1辅助工机动、冲洗进出车辆等1-2/台班2.施工规范序号名称编号类别1 建筑地基基础加固技术规范JGJ123- 2000 行业2 建筑钢结构焊接技术规程JGJ281-2002 行业3 钢筋焊接及验收规程JGJ18-2002 行业4 建筑地基基础施工质量验收规范GB50202-2002 国家5 工程测量规范GB50026—2007 国家6 建筑桩基技术规范JGJ94-2008 国家7 建筑工程施工质量验收统一标准GB50300—2013 国家8 建筑机械使用安全技术规程JGJ33-2012 行业9 施工现场临时用电安全技术规范JGJ46—2005 行业10 建筑工程施工现场供电安全规范GB50194—93 国家11 建筑地基处理技术规范J GJ79—2012 国家12 地基与基础工程施工工艺标准ZJQ00—SG—008-2003 行业15 混凝土结构工程施工质量验收规范GB50204—2002 国家16 建筑工程技术规范GJ94—94 国家17 《预制钢筋混凝土方桩》（锚杆桩)图集及说明行业3。

1施工流程多节桩循环移机定位机架调正起吊砼桩插桩垂直调控沉桩电焊接桩送桩标高控制下套桩操作3.2主要施工方法3。

2.1施工顺序及要求：锚杆静压桩施工顺序线路图：先室内后室外，先压承台边后压中间。
