铝合金焊接技术的问题和对策

铝合金汽缸盖裂纹焊接难点与解决方法铝合金汽缸盖裂纹焊接是一项技术难度较高的工作，需要考虑多种因素，如铝合金的热膨胀系数、焊接温度、焊接材料等。

以下是铝合金汽缸
盖裂纹焊接的难点和解决方法：难点：1.铝合金的热膨胀系数较大，容易
导致焊接后产生变形和裂纹。

2.铝合金的熔点较低，容易在焊接过程中出
现氧化和烧穿现象。

3.铝合金的热导率较高，焊接时需要控制焊接速度和
温度，以避免过热和烧穿。

解决方法：1.选择合适的焊接材料和焊接方法，如TIG焊、MIG焊等，以确保焊接质量。

2.在焊接前，对裂纹进行清洗和
打磨，以去除氧化层和污垢，提高焊接质量。

3.控制焊接温度和速度，避
免过热和烧穿现象的发生。

4.在焊接过程中，采用预热和后热处理的方法，以减少变形和裂纹的产生。

5.对焊接后的汽缸盖进行检测和修整，以确保
焊接质量和使用安全。

总之，铝合金汽缸盖裂纹焊接是一项技术难度较高
的工作，需要专业的技术和经验，以确保焊接质量和使用安全。

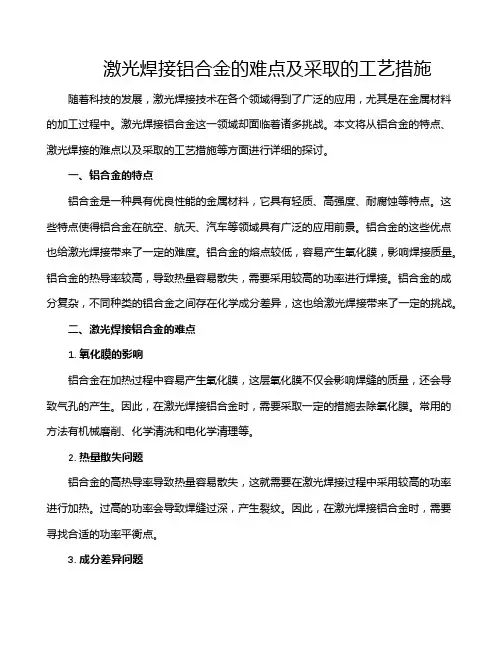

激光焊接铝合金的难点及采取的工艺措施随着科技的发展，激光焊接技术在各个领域得到了广泛的应用，尤其是在金属材料的加工过程中。

激光焊接铝合金这一领域却面临着诸多挑战。

本文将从铝合金的特点、激光焊接的难点以及采取的工艺措施等方面进行详细的探讨。

一、铝合金的特点铝合金是一种具有优良性能的金属材料，它具有轻质、高强度、耐腐蚀等特点。

这些特点使得铝合金在航空、航天、汽车等领域具有广泛的应用前景。

铝合金的这些优点也给激光焊接带来了一定的难度。

铝合金的熔点较低，容易产生氧化膜，影响焊接质量。

铝合金的热导率较高，导致热量容易散失，需要采用较高的功率进行焊接。

铝合金的成分复杂，不同种类的铝合金之间存在化学成分差异，这也给激光焊接带来了一定的挑战。

二、激光焊接铝合金的难点1. 氧化膜的影响铝合金在加热过程中容易产生氧化膜，这层氧化膜不仅会影响焊缝的质量，还会导致气孔的产生。

因此，在激光焊接铝合金时，需要采取一定的措施去除氧化膜。

常用的方法有机械磨削、化学清洗和电化学清理等。

2. 热量散失问题铝合金的高热导率导致热量容易散失，这就需要在激光焊接过程中采用较高的功率进行加热。

过高的功率会导致焊缝过深，产生裂纹。

因此，在激光焊接铝合金时，需要寻找合适的功率平衡点。

3. 成分差异问题铝合金的成分复杂，不同种类的铝合金之间存在化学成分差异。

这就要求在激光焊接过程中，需要根据不同的铝合金种类选择合适的焊接参数和工艺措施。

还需要对铝合金的微观结构进行分析，以便更好地控制焊缝的形成和性能。

三、采取的工艺措施针对上述难点，本文提出以下几点工艺措施：1. 采用预处理方法去除氧化膜在激光焊接前，可以采用机械磨削、化学清洗和电化学清理等方法去除铝合金表面的氧化膜。

这样可以有效地减少氧化膜对焊缝质量的影响。

2. 调整激光功率平衡热量散失问题在激光焊接过程中，可以通过调整激光功率来平衡热量散失问题。

一般来说，随着激光功率的增加，焊缝深度也会增加。

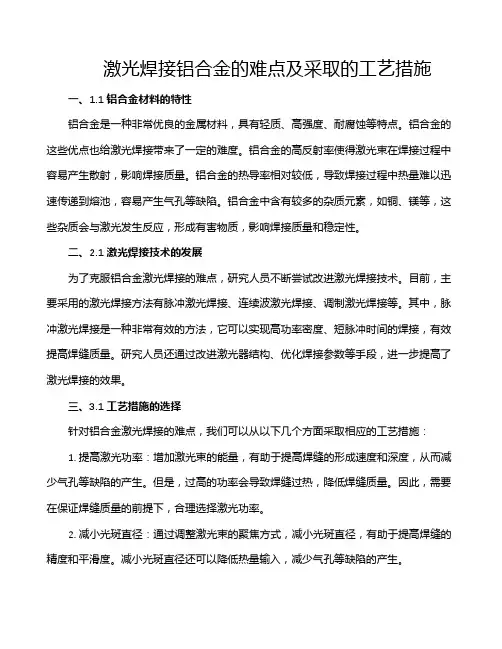

激光焊接铝合金的难点及采取的工艺措施一、1.1 铝合金材料的特性铝合金是一种非常优良的金属材料，具有轻质、高强度、耐腐蚀等特点。

铝合金的这些优点也给激光焊接带来了一定的难度。

铝合金的高反射率使得激光束在焊接过程中容易产生散射，影响焊接质量。

铝合金的热导率相对较低，导致焊接过程中热量难以迅速传递到熔池，容易产生气孔等缺陷。

铝合金中含有较多的杂质元素，如铜、镁等，这些杂质会与激光发生反应，形成有害物质，影响焊接质量和稳定性。

二、2.1 激光焊接技术的发展为了克服铝合金激光焊接的难点，研究人员不断尝试改进激光焊接技术。

目前，主要采用的激光焊接方法有脉冲激光焊接、连续波激光焊接、调制激光焊接等。

其中，脉冲激光焊接是一种非常有效的方法，它可以实现高功率密度、短脉冲时间的焊接，有效提高焊缝质量。

研究人员还通过改进激光器结构、优化焊接参数等手段，进一步提高了激光焊接的效果。

三、3.1 工艺措施的选择针对铝合金激光焊接的难点，我们可以从以下几个方面采取相应的工艺措施：1. 提高激光功率：增加激光束的能量，有助于提高焊缝的形成速度和深度，从而减少气孔等缺陷的产生。

但是，过高的功率会导致焊缝过热，降低焊缝质量。

因此，需要在保证焊缝质量的前提下，合理选择激光功率。

2. 减小光斑直径：通过调整激光束的聚焦方式，减小光斑直径，有助于提高焊缝的精度和平滑度。

减小光斑直径还可以降低热量输入，减少气孔等缺陷的产生。

3. 优化焊接参数：根据铝合金的特性和具体焊接条件，合理选择焊接速度、焦距、电流等参数，有助于提高焊缝的质量和稳定性。

例如，适当降低焊接速度可以减少气孔的产生；增大电流可以提高焊缝的形成速度和深度。

4. 采用辅助气体保护：在激光焊接过程中，引入适当的辅助气体(如氩气、氮气等),可以有效地防止铝合金表面氧化和污染，提高焊缝的质量。

辅助气体还可以调节焊缝的形成过程，有助于改善焊缝的成形性能。

四、4.1 实际应用案例近年来，随着激光焊接技术的不断发展和成熟，铝合金激光焊接已经在航空、航天、汽车等领域得到了广泛应用。

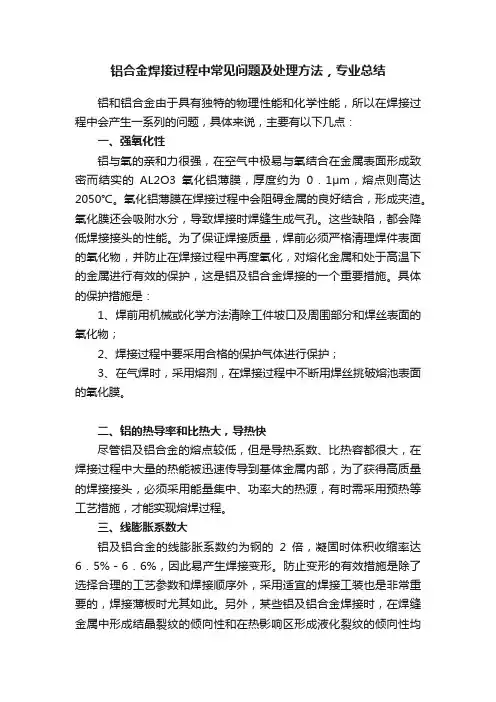

铝合金焊接过程中常见问题及处理方法，专业总结铝和铝合金由于具有独特的物理性能和化学性能，所以在焊接过程中会产生一系列的问题，具体来说，主要有以下几点：一、强氧化性铝与氧的亲和力很强，在空气中极易与氧结合在金属表面形成致密而结实的AL2O3氧化铝薄膜，厚度约为0．1μm，熔点则高达2050℃。

氧化铝薄膜在焊接过程中会阻碍金属的良好结合，形成夹渣。

氧化膜还会吸附水分，导致焊接时焊缝生成气孔。

这些缺陷，都会降低焊接接头的性能。

为了保证焊接质量，焊前必须严格清理焊件表面的氧化物，并防止在焊接过程中再度氧化，对熔化金属和处于高温下的金属进行有效的保护，这是铝及铝合金焊接的一个重要措施。

具体的保护措施是：1、焊前用机械或化学方法清除工件坡口及周围部分和焊丝表面的氧化物；2、焊接过程中要采用合格的保护气体进行保护；3、在气焊时，采用熔剂，在焊接过程中不断用焊丝挑破熔池表面的氧化膜。

二、铝的热导率和比热大，导热快尽管铝及铝合金的熔点较低，但是导热系数、比热容都很大，在焊接过程中大量的热能被迅速传导到基体金属内部，为了获得高质量的焊接接头，必须采用能量集中、功率大的热源，有时需采用预热等工艺措施，才能实现熔焊过程。

三、线膨胀系数大铝及铝合金的线膨胀系数约为钢的2倍，凝固时体积收缩率达6．5%－6．6%，因此易产生焊接变形。

防止变形的有效措施是除了选择合理的工艺参数和焊接顺序外，采用适宜的焊接工装也是非常重要的，焊接薄板时尤其如此。

另外，某些铝及铝合金焊接时，在焊缝金属中形成结晶裂纹的倾向性和在热影响区形成液化裂纹的倾向性均较大，往往由于过大的内应力而在脆性温度区间内产生热裂纹。

这是铝合金，尤其是高强铝合金焊接时最常见的严重缺陷之一。

在实际焊接现场中防止这类裂纹的措施主要是改进接头设计，选择合理的焊接工艺参数和焊接顺序，采用适应母材特点的焊接填充材料等。

四、容易形成气孔焊接接头中的气孔是铝及铝合金焊接时极易产生的缺陷，尤其是纯铝和防锈铝的焊接。

铝合金焊接常见缺陷的产生原因及质量控制分析摘要：铝合金材料在现代装备制造业中应用广泛，铝合金材料的可焊性较差，焊接过程中会出现很多缺陷，主要是气孔和裂纹较多。

分析了铝合金焊接过程中造成气孔和裂纹的因素，提出减少气孔和裂纹的质量控制措施。

关键词：铝合金；焊缝；缺陷；措施1 焊接性能简介（1）氧化能力强。

Al与O2在空气中结合生成致密的Al2O3薄膜，厚度约为0.1μm，熔点高达2050℃，密度大，在焊接过程中氧化膜会阻碍金属之间的良好结合，并且容易造成夹渣，氧化膜还会吸附水分，焊接时易生成焊缝气孔。

（2）铝的比热大，导热速度快。

因导热快，散热也快，焊接一般采用能量集中功率大的焊接热源，有时还需预热，才能获得高质量的焊接接头。

（3）线膨胀系数大。

铝及铝合金线膨胀系数大，金属凝固时体积收缩率也大，易产生焊接变形。

（4）容易形成气孔。

H2是铝及铝合金焊接时产生气孔的主要原因，H2主要来源于焊接材料（母材、焊丝、保护气体）吸附的水分。

（5）合金元素蒸发和烧损。

铝合金的某些合金元素，在高温下容易蒸发烧损，从而改变了焊缝金属的化学成份，降低了焊接接头的性能。

（6）铝及铝合金熔化时无色泽变化。

铝及铝合金焊接时，由固态转变为液态时，没有明显的颜色变化，给焊接操作带来一定困难。

2 TIG焊常见缺陷及防止措施铝及铝合金TIG焊的各种缺陷，既有与其他电弧焊相同的，也有一些是其特有的。

铝及铝合金TIG焊的焊接质量与焊前准备情况、保护气体纯度、焊接参数的正确性、电极材料的质量、操作技术的熟练程度、焊接电源等因素有关。

其常见缺陷产生原因及对策阐述如下。

2.1气孔在焊接过程中，熔池中的气体未在金属凝固前逸出，残存于焊缝中的空穴被称为气孔。

气孔是比较多见的焊接缺陷，在焊缝的各个位置都可能发现气孔。

铝合金焊接时生成气孔的气体主要是氢气，氢气主要来自电弧周围的空气，母材和焊丝表面的杂质，如油污，水分等的分解燃烧。

气孔是铝合金焊接时最容易出现的一种体积型缺陷，气孔的存在减少了焊缝的受力截面，有些针形气孔会使焊缝疏松，从而降低了接头的强度，还有就是降低了焊缝的力学性能。

激光焊接铝合金的难点及采取的工艺措施随着科技的发展，激光焊接技术在各个领域得到了广泛的应用，尤其是在金属材料的加工过程中。

激光焊接铝合金这一领域仍然存在许多技术难题。

本文将从以下几个方面探讨激光焊接铝合金的难点及采取的工艺措施。

一、铝合金材料的特性铝合金具有轻质、高强度、耐腐蚀等优良性能，因此在航空、航天、汽车等领域得到了广泛应用。

铝合金的热导率较低，热量传导速度较慢，这给激光焊接带来了一定的困难。

铝合金中含有大量的铝和硅元素，这些元素容易与氧原子发生化学反应，形成氧化膜，影响焊缝的质量。

二、激光焊接工艺参数的选择1. 功率密度功率密度是激光焊接过程中最重要的参数之一。

过高的功率密度会导致焊缝过深，产生裂纹；而过低的功率密度则会导致焊缝熔合不完全，产生气孔。

因此，选择合适的功率密度对于保证焊缝质量至关重要。

一般来说，铝合金的激光焊接功率密度应控制在3-5kW/cm2之间。

2. 频率和波长激光器的频率和波长对激光焊接的效果也有重要影响。

一般来说，波长越短，能量越高，焊缝熔合效果越好。

不同的铝合金材料对波长的适应性不同，需要根据实际情况进行选择。

频率的选择也会影响到焊缝的形成过程，一般建议控制在10-20kHz之间。

3. 焊接速度焊接速度是指激光束在单位时间内通过的距离，它直接影响到焊缝的形成过程。

过快的焊接速度会导致焊缝过深，产生裂纹；而过慢的焊接速度则会导致焊缝熔合不完全，产生气孔。

因此，选择合适的焊接速度对于保证焊缝质量至关重要。

一般来说，铝合金的激光焊接速度应控制在1-3m/s之间。

三、工艺措施针对上述难点，我们可以采取以下几种工艺措施：1. 预处理为了去除铝合金表面的氧化膜，可以在焊接前进行酸洗或碱洗等预处理方法。

这样可以有效地提高焊缝的质量，减少气孔等缺陷的产生。

2. 优化激光参数根据铝合金的特性和实际需求，合理调整激光功率密度、频率和波长等参数，以获得最佳的焊接效果。

还可以采用多波长焊接、双光束焊接等方法，进一步提高焊缝的质量。

2.保护气体不纯
提高气体纯度。
不得使用压力达不到要求的气体。
3.焊丝污染
使用清洁和干燥的焊丝。
消除焊丝在送丝装置中或导管中黏附上的润滑剂。
4.焊件污染
焊前清除焊件表面的油脂、漆和尘土等杂质。
5.电弧电压太高或焊接速度太快
减小电弧电压或降低焊接速度。
6.焊件距离太大
减小焊丝伸出长度。
7.环境湿度较大
工作环境不要潮湿，做好雨季防护，控制湿度。
4.导电嘴磨损严重
更换新导电嘴。
咬边
1.焊接速度过高
降低焊接速度。
2.电弧电压太高
降低电弧电压。
3.电流过大
降低送丝速度。
4.停留时间不足
增加在熔池边缘的停留时间。
5.焊枪角度不正确
改变焊枪角度使电弧力推动金属流动。
未熔合
1.焊缝区表面有氧化膜
在焊前清理焊缝区表面上的氧化皮或杂质。
2.热输入不足
提高送丝速度和电弧电压，减小焊接速度。
3.焊接熔池太大
减小电弧摆以减小熔池体积。
4.焊接操作技术不合适
采用摆动技术时应在靠近坡口面的熔池边缘短时停留。
焊丝应指向熔池的前沿。
5.接头设计不合理
坡口角度应足够大，以便减小焊丝伸出长度（增大焊接电流），使电弧直接加热熔池底部及坡口侧面。
6.焊接电流偏低
适当增大焊接电流。
未焊透
1.坡口形式不合适
8.环境风速较大
做好挡风装置。
裂纹
1.焊缝的深宽比太大
增大电弧电压或减小焊接电流以加宽焊道而减小熔深。
2.焊道太窄（特别是角焊缝和底层焊道
减慢行走速度以加大焊道的宽度和焊道的横截面。
3.焊道末端的弧坑冷却过快

铝合金结构焊接质量缺陷及处理方法铝合金结构在工程领域中被广泛应用，而焊接是制造铝合金结构中常用的连接方法之一。

然而，焊接过程中可能会出现质量缺陷，影响结构的强度和稳定性。

本文将介绍一些常见的焊接质量缺陷及其处理方法。

1. 焊缝裂纹：焊缝裂纹是焊接过程中常见的质量缺陷之一。

裂纹可能出现在焊缝中或与焊缝平行。

裂纹的形成可能是由于焊接过程中的应力集中、材料的变形或焊缝设计不当等原因引起的。

处理方法包括优化焊接参数、使用合适的焊接材料和设计合理的焊缝形状。

2. 焊接变形：焊接过程中，热量会引起材料的膨胀和收缩，导致结构产生变形。

焊接变形可能会导致尺寸偏差、强度降低或导致零件之间的不匹配。

为了减少焊接变形，可以采取以下措施：使用预热、控制焊接速度、合理排布焊接顺序和使用局部焊接等方法。

3. 焊接气孔：焊接气孔是焊接过程中可能出现的气体残留物。

气孔的存在会降低焊缝的强度和密封性。

避免气孔的方法包括：保证焊接材料和焊接区域的清洁、使用适当的焊接电流和气体保护、控制焊接速度等。

4. 焊接夹渣：焊接夹渣是指焊缝中残留的金属或非金属夹杂物。

夹渣的存在会降低焊缝的强度和质量。

为了避免焊接夹渣，应选择合适的焊接材料和填充材料，并确保焊接区域干净。

5. 焊接缩孔：焊接缩孔是指焊缝中存在的空洞或孔洞。

焊接缩孔可能是由于焊接过程中的材料收缩过程中产生的缺陷引起的。

控制焊接工艺参数、选择合适的填充材料和使用适当的焊接技术可以减少焊接缩孔的发生。

综上所述，了解铝合金结构焊接质量缺陷及其处理方法对于确保结构的质量和稳定性至关重要。

通过优化焊接参数、合理设计焊缝和采取适当的焊接技术，可以有效地减少焊接质量缺陷的发生。

铝合金焊接缺陷分析及预防铝合金焊接缺陷分析及预防1、焊缝尺寸不符合要求主要是指焊缝宽窄不一、高低不平、余高不足或过高等。

焊缝尺寸过小会降低焊接接头的强度；尺寸过大将增加结构的应力和变形，造成应力集中，还增加焊接工作量。

焊接坡口角度不当或装配间隙不均匀，焊接电流过大或过小，运条方式或速度及焊角角度不当等均会造成焊缝尺寸不符合要求。

2、咬边由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷即为咬边。

咬边使母材金属的有效截面减小，减弱了焊接接头的强度，而且在咬边处易引起应力集中，承载后有可能造成在咬边处产生裂纹，甚至引起结构的破坏。

产生咬边的原因主要有操作方式不当，焊接规范选择不正确，如焊接电流过大、电弧过长、焊条角度不当等。

咬边超过允许值应予以补焊。

3、焊瘤焊接过程中，熔化的金属流淌到焊缝之外未熔化的母材上，所形成的金属瘤即为焊瘤。

焊瘤不仅影响焊缝外表的美观，而且焊瘤下面常有未焊透缺陷，易造成应力集中。

对于管道接头来说，管道内部的焊瘤还会使管内的有效面积减小，严重时使管内产生堵塞。

焊瘤常在立焊和仰焊时产生，焊缝间隙过大，焊条角度和运条方法不正确、焊条质量不好、焊接电流过大或焊接速度太慢等均可引起焊瘤的产生。

4、烧穿焊接过程中，熔化的金属自坡口背面流出，形成穿孔的缺陷称为烧穿。

烧穿常发生于打底焊道的焊接过程中。

发生烧穿，焊接过程不能继续进行，是一种不能允许存在的焊接缺陷。

造成烧穿的主要原因是焊接电流太大焊接速度过低、坡口和间隙太大或钝边太薄以及操作不当等。

为了防止烧穿，要正确设计焊接坡口尺寸，确保装配质量，选用适当的焊接工艺参数。

单面焊接可采用加铜板或焊剂垫等办法防止熔化金属下塌及烧穿。

手工电弧焊接薄板时，可采用跳弧焊接法或续灭弧焊接法。

5、未焊透焊接时接头根部未完全熔透的现象称为未焊透，未焊透常出现在单面焊的根部和双面焊的中部。

未焊透不仅使焊接接头的机械性能降低，而且在未焊透处的缺口和端部形成应力集中点，承载后会引起裂纹。

激光焊接铝合金的难点及采取的工艺措施大家好，今天我们来聊聊激光焊接铝合金的这个话题。

咱们得明白，激光焊接可不是一件简单的事情，它可是高科技的产物哦！那么，激光焊接铝合金到底有哪些难点呢？又该如何采取相应的工艺措施呢？别着急，我们一一来分析。

1.1 铝合金的特点我们得了解一下铝合金的特点。

铝合金是由铝、铜、镁、锰等金属组成的合金，具有质轻、耐腐蚀、导热性能好等特点。

但是，铝合金的熔点较低，氧化膜容易形成，这就给激光焊接带来了一定的难度。

1.2 激光焊接的难点那么，激光焊接铝合金到底有哪些难点呢？我们可以从以下几个方面来分析：(1)铝合金的熔点低：铝合金的熔点虽然不高，但在激光焊接过程中，如果不能使金属达到熔化状态，那么就无法进行有效的焊接。

(2)氧化膜的存在：铝合金表面容易形成氧化膜，这会影响激光的传导，使得焊接效果不佳。

(3)激光束的能量密度：激光束的能量密度对焊接效果有很大影响。

如果能量密度不够，可能导致焊接不牢固；反之，如果能量密度过高，可能会导致焊缝过深或产生裂纹。

2.1 解决铝合金熔点低的难点为了解决铝合金熔点低的难点，我们可以采取以下几种工艺措施：(1)预热：在进行激光焊接之前，对铝合金进行预热处理，可以提高金属的温度，使其达到熔点状态。

(2)调节激光功率：根据铝合金的种类和厚度，合理调整激光功率，以确保焊缝的形成和焊点的牢固。

(3)选择合适的焊接参数：根据实际情况，选择合适的焊接参数，如焊接速度、焦距等，以保证焊缝的质量。

2.2 解决氧化膜存在的难点为了解决氧化膜存在的难点，我们可以采取以下几种工艺措施：(1)清理氧化膜：在进行激光焊接之前，对铝合金表面进行清理，去除氧化膜，以保证激光的传导。

(2)使用保护气体：在激光焊接过程中，使用保护气体可以有效防止氧化膜的形成和扩散。

(3)控制焊接速度：适当控制焊接速度，可以避免氧化膜在熔化过程中被烧伤。

2.3 解决激光束能量密度的难点为了解决激光束能量密度的难点，我们可以采取以下几种工艺措施：(1)调整激光功率：根据铝合金的种类和厚度，合理调整激光功率，以保证焊缝的形成和焊点的牢固。

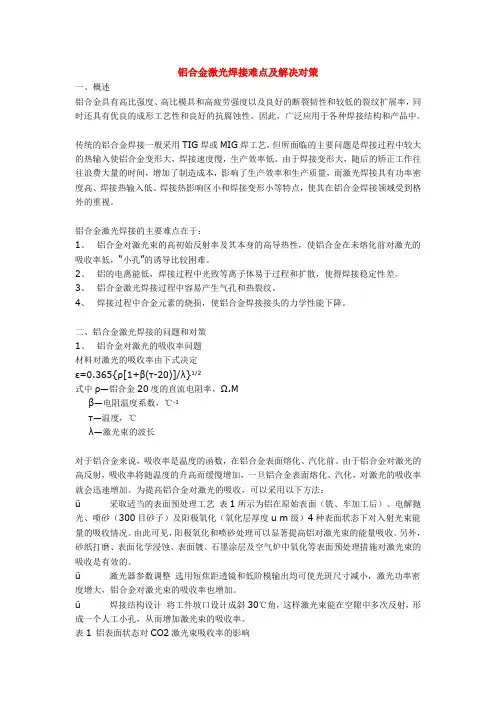

铝合金激光焊接难点及解决对策一、概述铝合金具有高比强度、高比模具和高疲劳强度以及良好的断裂韧性和较低的裂纹扩展率，同时还具有优良的成形工艺性和良好的抗腐蚀性。

因此，广泛应用于各种焊接结构和产品中。

传统的铝合金焊接一般采用TIG焊或MIG焊工艺，但所面临的主要问题是焊接过程中较大的热输入使铝合金变形大，焊接速度慢，生产效率低。

由于焊接变形大，随后的矫正工作往往浪费大量的时间，增加了制造成本，影响了生产效率和生产质量，而激光焊接具有功率密度高、焊接热输入低、焊接热影响区小和焊接变形小等特点，使其在铝合金焊接领域受到格外的重视。

铝合金激光焊接的主要难点在于：1、铝合金对激光束的高初始反射率及其本身的高导热性，使铝合金在未熔化前对激光的吸收率低，“小孔”的诱导比较困难。

2、铝的电离能低，焊接过程中光致等离子体易于过程和扩散，使得焊接稳定性差。

3、铝合金激光焊接过程中容易产生气孔和热裂纹。

4、焊接过程中合金元素的烧损，使铝合金焊接接头的力学性能下降。

二、铝合金激光焊接的问题和对策1、铝合金对激光的吸收率问题材料对激光的吸收率由下式决定ε=0.365{ρ[1+β(т-20)]/λ}1/2式中ρ—铝合金20度的直流电阻率，Ω.Mβ—电阻温度系数，℃-1т—温度，℃λ—激光束的波长对于铝合金来说，吸收率是温度的函数，在铝合金表面熔化、汽化前。

由于铝合金对激光的高反射，吸收率将随温度的升高而缓慢增加，一旦铝合金表面熔化、汽化，对激光的吸收率就会迅速增加。

为提高铝合金对激光的吸收，可以采用以下方法：ü采取适当的表面预处理工艺表1所示为铝在原始表面（铣、车加工后）、电解抛光、喷砂（300目砂子）及阳极氧化（氧化层厚度u m级）4种表面状态下对入射光束能量的吸收情况。

由此可见，阳极氧化和喷砂处理可以显著提高铝对激光束的能量吸收。

另外，砂纸打磨、表面化学浸蚀、表面镀、石墨涂层及空气炉中氧化等表面预处理措施对激光束的吸收是有效的。

铝及铝合金焊接中常见焊接缺陷及其对策摘要：铝及铝合金的应用范围随着社会经济的发展在不断扩大，在轨道交通、建筑、桥梁、船舶中都有被应用。

又随着近些年来更高效率和更高想能的焊接技术的推广，铝及铝合金被运用得越来越广泛，相应的技术也得到了一定的发展。

不过，在铝及铝合金的实际运用过程中，由于其存在着容易氧化、熔点低、导热性高、热容量大以及膨胀系数大的特点，也给其焊接工艺造成了一定的影响，容易出现一些焊接缺陷。

本文主要对铝及铝合金焊接中的常见缺陷进行分析，并提出相应的解决措施。

希望能够对铝及铝合金的焊接行业有所帮助，提高焊接效率与焊接质量。

关键词：铝及铝合金；焊接缺陷；对策引言：铝及铝合金耐腐性较好，并且轻度较高，还具有导电性以及导电性好的特点，因此，铝及铝合金在工业中得到了广泛应用。

因此，相关焊接人员在进行铝及铝合金焊接时，对其性能、焊接方式、焊接材料、焊接缺陷等都需要有充分的把握。

只有对相应的焊接知识熟练掌握之后才能够更好的开展铝及铝合金的焊接工作。

1铝及铝合金的焊接性能要想充分掌握铝及铝合金的焊接技巧，就需要对其的焊接性能有所掌握。

铝及铝合金具有以下焊接性能：1）比热大、导热快。

由于铝及铝合金导热较快，其散热速度也相对较快，在进行焊接工作时，一般使用功率较大的焊接热源，有时候焊接热源的热度不够，还需要对热源进行预热。

2）膨胀系数大。

由于具有膨胀系数大的特点，在焊接之后，金属凝固后的收缩率也较大。

因此，在焊接中容易出现变形的情况。

3）容易形成气孔。

氢气是铝及铝合金焊接时容易出现气孔的主要原因，其中主要来自于焊接材料中含有的水分。

2铝及铝合金中常见焊接缺陷铝及铝合金在我国工业中被应用得十分广泛，虽具有许多的优势，但是也有一些常见的焊接缺陷，要想提高铝及铝合金的焊接效率和焊接质量，就需要对相应的焊接缺陷进行充分的把握，在把握相应焊接缺陷的基础上，再提出相应的解决措施。

铝及铝合金焊接中的常见缺陷主要有裂纹、凹陷、烧穿、气孔凹陷等，以下是对这些缺陷的分点阐述。

铝合金焊接7类缺陷及防止措施（超实用）1、焊接气孔焊接时，熔池中的气泡在凝固时未能逸出而残留下来所形成的孔穴。

产生原因：1) 母材或焊丝材料表面有油污、氧化膜清理不干净，或清理后未及时焊接。

2) 保护气体纯度不够高，保护效果差。

3) 供气系统不干燥，或漏气漏水。

4) 焊接工艺参数选择不当。

5) 焊接过程气体保护不良，焊接速度过快。

防止措施：1) 焊前彻底清理焊缝区和焊丝。

2) 采用合格的保护气体，纯度应符合规范。

3) 供气系统保持干燥，防止漏气漏水。

4) 焊接工艺参数选择要合理。

5) 注意保持焊炬、焊丝和工件间的准确位置，焊炬应尽量垂直于工件；尽量采用短弧施焊，喷嘴离工件距离应控制在10～15 mm；焊炬应做匀速直线运动，钨极应对准焊缝中心，往复匀速送丝；焊接现场要有挡风设施，不能有风流动，焊件应进行适当预热；注意引弧和收弧质量。

2、未焊透、未熔合焊接时未完全熔透的现象，称为未焊透。

焊接时焊道与母材或焊道与焊道之间未完全熔化结合的部分，称为未熔合。

产生原因：1) 焊接电流控制过小，电弧过长，焊接速度过快，预热温度低。

2) 焊缝间隙过小，钝边过大，坡口角度过小。

3) 焊件表面及焊接层面间的氧化物清除不干净。

4) 操作技术不熟练，不能把握送丝的良好时机。

防止措施：1) 选择正确的焊接电流参数。

厚板焊接时，焊前进行工件预热80～120 ℃，使工件温度达到焊接要求。

2) 选择合适的焊接接头间隙和坡口角度。

3) 加强焊件表面及焊接层面间氧化物的清理工作。

4) 强化焊接操作技术，应正确判断坡口或焊层表面的熔化情况，采用大电流（一般应使焊部位在电弧引燃后5 s 之内能获得一定大小干净明亮的熔池，此时可加丝焊接）快速焊和快送少加焊丝的方法，精心施焊，可避免未焊透和未熔合现象的发生。

3、咬边焊接后，母材与焊缝边沿交界处的凹陷沟槽称为咬边。

产生原因：1) 焊接工艺参数过大，焊接电流太大，电弧电压太高，热输入量过大。

铝及铝合金在焊接过程中的九大问题一、强的氧化能力铝与氧的亲和力很强，在空气中极易与氧结合生成致密而结实的AL2O3薄膜，厚度约为0.1μm，熔点高达2050℃，远远超过铝及铝合金的熔点，而且密度很大，约为铝的1.4倍。

在焊接过程中，氧化铝薄膜会阻碍金属之间的良好结合，并易造成夹渣。

氧化膜还会吸附水分，焊接时会促使焊缝生成气孔。

这些缺陷，都会降低焊接接头的性能。

为了保证焊接质量，焊前必须严格清理焊件表面的氧化物，并防止在焊接过程中再氧化，对熔化金属和处于高温下的金属进行有效的保护，这是铝及铝合金焊接的一个重要特点。

具体的保护措施是：1、焊前用机械或化学方法清除工件坡口及周围部分和焊丝表面的氧化物；2、焊接过程中要采用合格的保护气体进行保护；3、在气焊时，采用熔剂，在焊接过程中不断用焊丝挑破熔池表面的氧化膜。

二、铝的热导率和比热大，导热快尽管铝及铝合金的熔点远比钢低，但是铝及铝合金的导热系数、比热容都很大，比钢大一倍多，在焊接过程中大量的热能被迅速传导到基体金属内部，为了获得高质量的焊接接头，必须采用能量集中、功率大的热源，有时需采用预热等工艺措施，才能实现熔焊过程。

三、线膨胀系数大铝及铝合金的线膨胀系数约为钢的2倍，凝固时体积收缩率达6.5%-6.6%，因此易产生焊接变形。

防止变形的有效措施是除了选择合理的工艺参数和焊接顺序外，采用适宜的焊接工装也是非常重要的，焊接薄板时尤其如此。

另外，某些铝及铝合金焊接时，在焊缝金属中形成结晶裂纹的倾向性和在热影响区形成液化裂纹的倾向性均较大，往往由于过大的内应力而在脆性温度区间内产生热裂纹。

这是铝合金，尤其是高强铝合金焊接时最常见的严重缺陷之一。

在实际焊接现场中防止这类裂纹的措施主要是改进接头设计，选择合理的焊接工艺参数和焊接顺序，采用适应母材特点的焊接填充材料等。

四、容易形成气孔焊接接头中的气孔是铝及铝合金焊接时极易产生的缺陷，尤其是纯铝和防锈铝的焊接。

氢是铝及铝合金焊接时产生气孔的主要原因，这已。

铝及铝合金焊丝的选择主要根据母材的种类，对接头抗裂性能、力学性能及耐蚀性等方面的要求综合考虑。

有时当某项成为主要矛盾时，则选择焊丝就着重从解决这个主要矛盾入手，兼顾其它方面要求。

一般情况下，焊接铝及铝合金都采用与母材成分相同或相近牌号的焊丝，这样可以获得较好的耐蚀性；但焊接热裂倾向大的热处理强化铝合金时，选择焊丝主要从解决抗裂性入手，这时焊丝的成分与母材的差别就很大。

常见缺陷（焊接问题）及防止措施1、烧穿产生原因：a、热输入量过大；b、坡口加工不当，焊件装配间隙过大；c、点固焊时焊点间距过大，焊接过程中产生较大的变形量。

防止措施：a、适当减小焊接电流、电弧电压，提高焊接速度；b、大钝边尺寸，减小根部间隙；c、适当减小点固焊时焊点间距。

2、气孔产生原因：a、母材或焊丝上有油、锈、污、垢等；b、焊接场地空气流动大，不利于气体保护；c、焊接电弧过长，降低气体保护效果；d、喷嘴与工件距离过大，气体保护效果降低；e、焊接参数选择不当；f、重复起弧处产生气孔；g、保护气体纯度低，气体保护效果差；h、周围环境空气湿度大。

防止措施：a、焊前仔细清理焊丝、焊件表面的油、污、锈、垢和氧化膜，采用含脱氧剂较高的焊丝；b、合理选择焊接场所；c、适当减小电弧长度；d、保持喷嘴与焊件之间的合理距离范围；e、尽量选择较粗的焊丝，同时增加工件坡口的钝边厚度，一方面可以允许使用大电流，微信公众号:焊王，另一方面也使焊缝金属中焊丝比例下降，这对降低气孔率是行之有效的；f、尽量不要在同一部位重复起弧，需要重复起弧时要对起弧处进行打磨或刮除；一道焊缝一旦起弧要尽量焊长些，不要随意断弧，以减少接头量，在接头处需要有一定焊缝重叠区；g、换保护气体；h、检查气流大小；i、预热母材；j、检查是否有漏气现象和气管损坏现象；k、在空气湿度较低时焊接，或采用加热系统。

3、电弧不稳产生原因：电源线连接、污物或者有风。

防止措施：a、检查所有导电部分并使表面保持清洁；b、将接头处的脏物清除掉；c、尽量不要在能引起气流紊乱的地方进行焊接。

激光焊接铝合金的难点及采取的工艺措施大家好，今天我们来聊聊激光焊接铝合金这个话题。

咱们得明确一点，激光焊接铝合金可不是一件容易的事情。

它就像是谈恋爱一样，需要双方共同努力才能取得成功。

那么，激光焊接铝合金的难点在哪里呢？又该采取哪些工艺措施呢？别着急，我一一给大家讲解。

一、激光焊接铝合金的难点1.1 铝合金的高反射率咱们先来说说铝合金的特点。

铝合金是由铝、铜、镁、锰等金属组成的合金，具有轻质、耐腐蚀、导热性能好等特点。

但是，铝合金的高反射率却是一个让人头疼的问题。

这就意味着，激光在照射到铝合金表面时，很难被吸收，从而影响了焊接的效果。

1.2 铝合金的热传导性能差除了高反射率，铝合金还有一个问题，那就是热传导性能差。

这意味着，当激光照射到铝合金表面时，热量很难迅速传递到熔池中，导致焊接速度慢，效率低。

二、采取的工艺措施2.1 优化激光参数针对铝合金的高反射率和热传导性能差的问题，我们可以采取优化激光参数的方法。

具体来说，就是调整激光功率、脉冲宽度、频率等参数，使得激光能够更好地吸收铝合金表面的热量，提高焊接速度和效率。

2.2 采用预处理方法除了优化激光参数外，我们还可以采用预处理方法来提高焊接效果。

预处理方法包括清洗、去氧化皮、打磨等步骤，旨在去除铝合金表面的杂质和氧化层，提高光束吸收率，从而改善焊接效果。

2.3 选择合适的焊接工艺针对铝合金的特点，我们还可以选择合适的焊接工艺。

常见的焊接工艺有手工电弧焊、气体保护焊、激光焊等。

不同的焊接工艺有不同的优缺点，我们需要根据具体情况选择最适合的焊接工艺，以提高焊接质量和效率。

三、总结总的来说，激光焊接铝合金虽然存在一些难点，但只要我们采取合理的工艺措施，还是可以取得理想的焊接效果的。

就像谈恋爱一样，只要双方共同努力，克服困难，就一定能够走到一起。

希望我的讲解对大家有所帮助，谢谢大家！。

选择与线材匹配的焊丝。
夹渣
1.焊缝有杂质
在焊后续焊道之前清除掉焊缝的渣子。
2.行走速度过大（氧化膜型夹渣物）
减小行走速度。
3.熔池流动性差、深渣浮不出来
选择较大电流。
飞溅
1.电弧电压过低或过高
根据焊接电流仔细调节电弧电压。
2.焊丝与焊件清理不良
焊前仔细清理焊丝及坡口。
3.送丝速度不均匀
检查压丝轮和送丝软管, 如有问题应修理或更换。
适当增大焊接电流。
未焊透
1.坡口形式不合适
接头设计必须合理, 适当加大坡口角度, 使焊枪可以直接作用到熔池底部, 同时保持喷嘴到焊件的距离合适。
2.焊接操作不合适
使焊丝保持适当的行走角度, 以达成足够大的熔深。
使电弧处在熔池的前沿。
3.热输入局限性
提高焊接电流, 保持喷嘴到焊件的距离合适。
烧穿
1.热输入过大
及时修磨钨极端部, 或更换钨极。
3.保护气体不良使钨极氧化烧损。
做好气体保护, 遮风, 选择合适的气体留量。
4.钨极直径较小。
选择合适直径的钨极。
2.保护气体不纯
提高气体纯度。
不得使用压力达不到规定的气体。
3.焊丝污染
使用清洁和干燥的焊丝。
消除焊丝在送丝装置中或导管中黏附上的润滑剂。
4.焊件污染
焊前清除焊件表面的油脂、漆和尘土等杂质。
5.电弧电压太高或焊接速度太快
减小电弧电压或减少焊接速度。
6.焊件距离太大
减小焊丝伸出长度。
7.环境湿度较大
工作环境不要潮湿, 做好雨季防护, 控制湿度。
提高送丝速度和电弧电压, 减小焊接速度。
3.焊接熔池太大
减小电弧摆以减小熔池体积。
