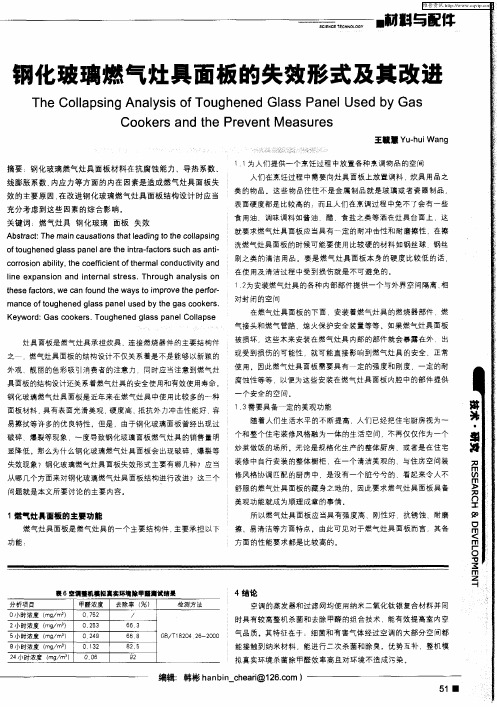

钢化玻璃燃气灶具面板的失效形式及其改进

燃气灶钢化玻璃面板为何会爆炸
相关统计数据显示，整个燃气灶具行业普遍存在玻璃面板爆裂的问题。

根据国家标准，钢化玻璃制品允许有3‰的自爆率，但部分不良企业为降低成本，采取一些钢化能力差的钢化玻璃产品，增加了玻璃面板的自爆率。

燃气灶钢化玻璃面板爆炸
专家解释说，钢化玻璃自爆主要原因是玻璃中不稳定的硫化镍所致，其中温差是一个重要诱因。

高温会使硫化镍活动能力增强，破坏钢化玻璃的应力平衡。

长期受热后，在玻璃内部产生裂纹，导致玻璃破裂。

相关专家表示，玻璃面板爆炸主要有三种情况：一是钢化玻璃本身存在质量问题；二是器具拆卸以及安装时操作不当引起面板爆裂；三是在使用较长一段时间后缺乏检查和养护，导致内部元件工作不当从而爆裂。

另外，生产厂家售后服务不完善，缺乏必要的跟踪回访和操作指导，也是造成爆炸事故频发的原因之一。

燃气灶钢化玻璃面板爆炸事件不少，与厂家联系后，厂家解释钢化玻璃存在3‰的自爆率，
最好选购不锈钢面板的灶具
按照《家用燃烧器具安全管理规则》，从售出当日起，燃气灶具的安全使用年限应为8年。

材料学方面的专家表示，由于钢化玻璃本身的特性，选用钢化玻璃做燃气灶台有诸多不合理之处。

在频繁使用过程中，难免会划伤、腐蚀玻璃表面，使得钢化玻璃面板耐高温、耐压力的性能大减，从而埋下安全隐患。

在老化以及高温高热下，钢化玻璃制品容易产生爆裂。

因此，相关专家建议，消费者在挑选灶具时，最好选择更高强度的不锈钢面板的灶具，这样既安全又美观。

如果选购钢化玻璃制品的灶具，也最好选择知名厂家的专业产品，在日常的使用过程中，也须提高防范意识。

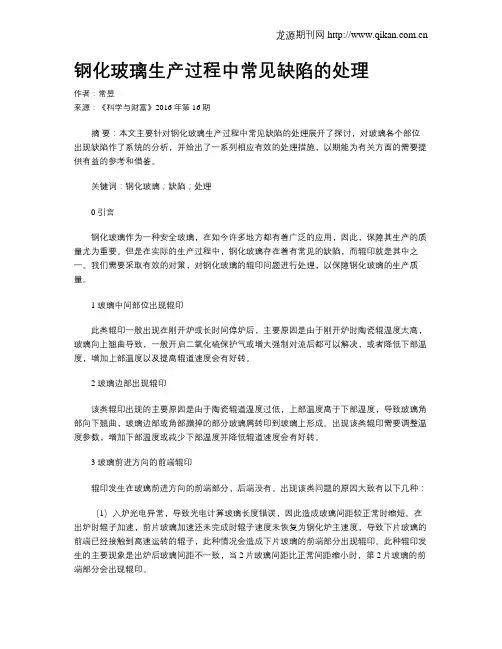

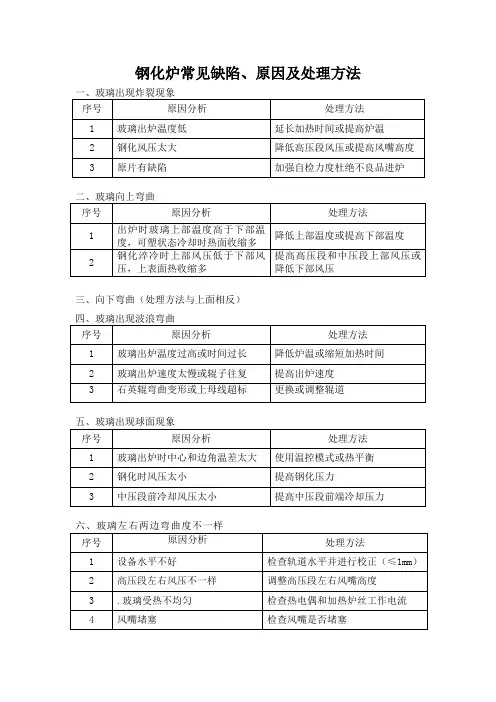

玻璃在钢化过程中经常遇到的问题及解决办法加工钢化玻璃过程中，各种参数不合理，可能造成钢化玻璃弯曲及其他外观质量，在此总结了一些经常遇到的弯曲原因及如何解决钢化玻璃质量的问题。

1．上翘原因：玻璃在出炉时，玻璃上表面温度高于下表面温度，玻璃上表面温度过高流失快，下表面温度低流失慢，在风栅处，上部风压低于下部风压。

解决方法：使炉底温度升高、适当降低上部温度，若炉温稳定，可调整风栅压力，在风嘴高度不变时使上部压力大于下部压力。

2．下弯原因：玻璃在出炉时，玻璃下表面温度高于上表面温度，玻璃下表面温度过高流失快，上表面温度低流失慢，在风栅处，下部风压低于上部风压。

解决方法：使上部温度升高、适当降低下部温度，若炉温稳定，可调整风栅压力，在风嘴高度不变时使下部压力大于上部压力。

3．波筋原因：玻璃在炉内加热时间过长，炉内温度过高，玻璃在出炉时陶瓷辊道转动速度过慢。

解决方法：缩短加热时间、降低炉温、加快玻璃出炉速度。

4．球面原因：玻璃中部温度低于边缘温度。

解决方法：改变加热温度控制模式，提高中部温度；降低整体炉温，延长加热时间。

5．斑麻点原因：炉底温度过高，陶瓷轨道表面太脏，玻璃在炉内加热时间过长。

解决方法：降低加热时间，清洗陶瓷轨道，降低炉底温度。

6．玻璃中心发乌（发灰）和光学缺陷原因：玻璃在进炉后边缘上翘而弯曲，造成玻璃下表面对陶瓷轨道的压力过大从而引起这种缺陷，或者，陶瓷辊道表面温度过高与玻璃表面接触导致的，或玻璃进炉后陶瓷辊道摆动速度 过快。

解决方法：提高空炉时间热平衡时间，提高玻璃上表面温度，减少空炉时间，保证玻璃连续进炉，降低玻璃进炉后陶瓷辊道摆动速度。

7．钢化玻璃的表面上有裂纹原因：玻璃在炉内加热时间过短或炉温过低。

解决方法：提高炉温，延长加热时间。

8．在炉内破碎原因：有以下几种情况：A．玻璃内有裂纹（钢化玻璃内在必须无裂纹），在裂纹的末稍，积累的应力释放而破裂。

B．磨边不好，留下细微的裂纹。

C．钢化厚玻璃时，炉温太高，表面和中心的温差太大。

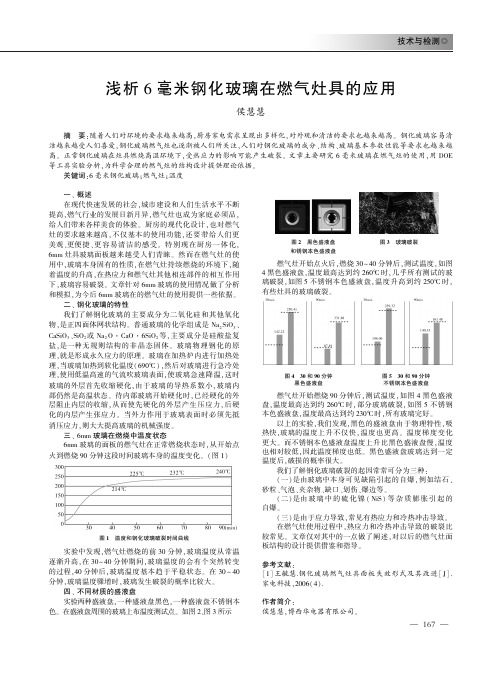

技术与检测Һ㊀浅析６毫米钢化玻璃在燃气灶具的应用侯慧慧摘㊀要：随着人们对环境的要求越来越高，厨房家电需求呈现出多样化，对外观和清洁的要求也越来越高㊂钢化玻璃容易清洁越来越受人们喜爱，钢化玻璃燃气灶也逐渐被人们所关注，人们对钢化玻璃的成分㊁结构㊁玻璃基本参数性能等要求也越来越高㊂正常钢化玻璃在灶具燃烧高温环境下，受热应力的影响可能产生破裂㊂文章主要研究６毫米玻璃在燃气灶的使用，用ＤＯＥ等工具实验分析，为科学合理的燃气灶的结构设计提供理论依据㊂关键词：６毫米钢化玻璃；燃气灶；温度一㊁概述在现代快速发展的社会，城市建设和人们生活水平不断提高，燃气行业的发展日新月异，燃气灶也成为家庭必须品，给人们带来各样美食的体验㊂厨房的现代化设计，也对燃气灶的要求越来越高，不仅基本的使用功能，还要带给人们更美观㊁更便捷㊁更容易清洁的感受㊂特别现在厨房一体化，６ｍｍ灶具玻璃面板越来越受人们青睐㊂然而在燃气灶的使用中，玻璃本身固有的性质，在燃气灶持续燃烧的环境下，随着温度的升高，在热应力和燃气灶其他相连部件的相互作用下，玻璃容易破裂㊂文章针对６ｍｍ玻璃的使用情况做了分析和模拟，为今后６ｍｍ玻璃在的燃气灶的使用提供一些依据㊂二㊁钢化玻璃的特性我们了解钢化玻璃的主要成分为二氧化硅和其他氧化物，是正四面体网状结构㊂普通玻璃的化学组成是Ｎａ２ＳｉＯ３㊁ＣａＳｉＯ３㊁ＳｉＯ２或Ｎａ２Ｏ㊃ＣａＯ㊃６ＳｉＯ２等，主要成分是硅酸盐复盐，是一种无规则结构的非晶态固体㊂玻璃物理钢化的原理，就是形成永久应力的原理㊂玻璃在加热炉内进行加热处理，当玻璃加热到软化温度（６９０ħ），然后对玻璃进行急冷处理，使用低温高速的气流吹玻璃表面，使玻璃急速降温，这时玻璃的外层首先收缩硬化，由于玻璃的导热系数小，玻璃内部仍然是高温状态㊂待内部玻璃开始硬化时，已经硬化的外层阻止内层的收缩，从而使先硬化的外层产生压应力，后硬化的内层产生张应力㊂当外力作用于玻璃表面时必须先抵消压应力，则大大提高玻璃的机械强度㊂三㊁６ｍｍ玻璃在燃烧中温度状态６ｍｍ玻璃的面板的燃气灶在正常燃烧状态时，从开始点火到燃烧９０分钟这段时间玻璃本身的温度变化㊂（图１）图１㊀温度和钢化玻璃破裂时间曲线实验中发现，燃气灶燃烧的前３０分钟，玻璃温度从常温逐渐升高，在３０ ４０分钟期间，玻璃温度的会有个突然转变的过程，４０分钟后，玻璃温度基本趋于平稳状态㊂在３０ ４０分钟，玻璃温度骤增时，玻璃发生破裂的概率比较大㊂四㊁不同材质的盛液盘实验两种盛液盘，一种盛液盘黑色，一种盛液盘不锈钢本色㊂在盛液盘周围的玻璃上布温度测试点㊂如图２㊁图３所示图２㊀黑色盛液盘和锈钢本色盛液盘㊀图３㊀玻璃破裂燃气灶开始点火后，燃烧３０ ４０分钟后，测试温度，如图４黑色盛液盘，温度最高达到约２６０ħ时，几乎所有测试的玻璃破裂，如图５不锈钢本色盛液盘，温度升高到约２５０ħ时，有些灶具的玻璃破裂㊂图４㊀３０和９０分钟黑色盛液盘图５㊀３０和９０分钟不锈钢本色盛液盘燃气灶开始燃烧９０分钟后，测试温度，如图４黑色盛液盘，温度最高达到约２６０ħ时，部分玻璃破裂，如图５不锈钢本色盛液盘，温度最高达到约２３０ħ时，所有玻璃完好㊂以上的实验，我们发现，黑色的盛液盘由于物理特性，吸热快，玻璃的温度上升不仅快，温度也更高㊂温度梯度变化更大㊂而不锈钢本色盛液盘温度上升比黑色盛液盘慢，温度也相对较低，因此温度梯度也低㊂黑色盛液盘玻璃达到一定温度后，破损的概率很大㊂我们了解钢化玻璃破裂的起因常常可分为三种：（一）是由玻璃中本身可见缺陷引起的自爆，例如结石㊁砂粒㊁气泡㊁夹杂物㊁缺口㊁划伤㊁爆边等㊂（二）是由玻璃中的硫化镍（ＮｉＳ）等杂质膨胀引起的自爆㊂（三）是由于应力导致，常见有热应力和冷热冲击导致㊂在燃气灶使用过程中，热应力和冷热冲击导致的破裂比较常见㊂文章仅对其中的一点做了阐述，对以后的燃气灶面板结构的设计提供借鉴和指导㊂参考文献：［１］王毓慧．钢化玻璃燃气灶具面板失效形式及其改进［Ｊ］．家电科技，２００６（４）．作者简介：侯慧慧，博西华电器有限公司㊂７６１。

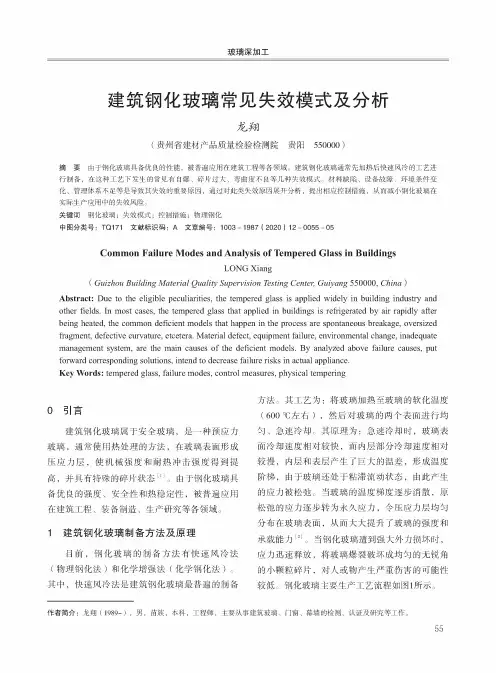

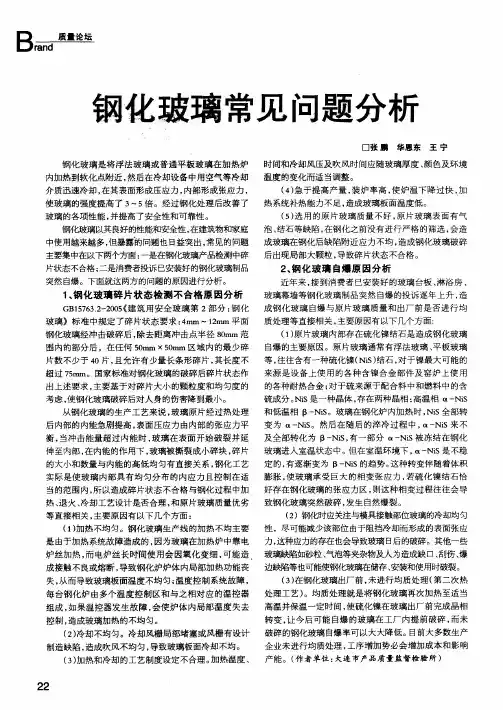

建筑钢化玻璃常见失效模式及分析龙翔（贵州省建材产品质量检验检测院贵阳550000）摘要由于钢化玻璃具备优良的性能，被普遍应用在建筑工程等各领域。

建筑钢化玻璃通常先加热后快速风冷的工艺进行制备，在这种工艺下发生的常见有自爆、碎片过大、弯曲度不良等几种失效模式。

材料缺陷、设备故障、环境条件变化、管理体系不足等是导致其失效的重要原因，通过对此类失效原因展开分析，提岀相应控制措施，从而减小钢化玻璃在实际生产应用中的失效风险。

关键词钢化玻璃；失效模式；控制措施；物理钢化中图分类号：TQ171文献标识码：A文章编号：1003-1987（2020）12-0055-05Common Failure Modes and Analysis of Tempered Glass in BuildingsLONG Xiang(Guizhou Building Material Quality Supervision Testing Center,Guiyang550000,China) Abstract:Due to the eligible peculiarities,the tempered glass is applied widely in building industry and other fields.In most cases,the tempered glass that applied in buildings is refrigerated by air rapidly after being heated,the common deficient models that happen in the process are spontaneous breakage,oversized fragment,defective curvature,etcetera.Material defect,equipment failure,environmental change,inadequate management system,are the main causes of the deficient models.By analyzed above failure causes,put forward corresponding solutions,intend to decrease failure risks in actual appliance.Key Words:tempered glass,failure modes,control measures,physical tempering0引言建筑钢化玻璃属于安全玻璃，是一种预应力玻璃，通常使用热处理的方法，在玻璃表面形成压应力层，使机械强度和耐热冲击强度得到提高，并具有特殊的碎片状态⑴。

燃气灶钢化玻璃面板破裂原因浅析及测试方法的探讨灶具玻璃面板破裂原因浅析及测试方法探讨杭州老板电器股份有限公司顾小峰摘要:本文针对当前市场时有反映燃气灶玻璃面板破裂的情况，笔者对此进行分析，并提出对玻璃面板的性能测试方法，从而来客观正确评价燃气灶玻璃面板材料的性能。

关键词:钢化玻璃面板，破裂原因，测试方法1.引言随着生活水平的提高，家用燃气灶也不断的发展，更多的材料不断的应用到燃气灶上来，目前嵌入式燃气灶常见的有不锈钢板、搪瓷面板、高温喷涂材料、钢化玻璃板、陶瓷板等，其中玻璃面板以其美观、大方、易清洁等特点而倍受消费者喜爱。

因而玻璃面板作为燃气灶的面板材料得到迅速普及推广，进入千家万户。

但随之而来消费者对玻璃面板使用中破裂的投诉也多起来。

由于目前玻璃面板厂商生产加工水准良莠不齐，如何来评价玻璃面板的质量，评价它的可靠性、耐用性，成为摆在燃气灶生产商面前的问题。

鉴于此，笔者就玻璃面板破裂进行分析，并提出测试评价的方法，供广大同行参考。

2.破裂原因分析嵌入式燃气灶在使用过程中钢玻面板出现发生爆裂现象，虽然原因多种多样，但归纳起来分为两类：一是内因：玻璃板本身质量问题；二是外因：燃气灶本身设计、加工缺陷的原因造成。

2.1 内因玻璃自身质量问题引起的破裂。

介绍一下钢花玻璃面的热处理工艺，就是将玻璃加热至低于软化温度，用高压空气或其它冷却介质进行突然冷却。

在此过程中因钢化玻璃面板的外表面突然收缩而形成压应力层，钢玻面内部冷却滞后于外表面，因此是张应力层。

压应力层的存在影响了玻璃的机械强度和抗热强度。

再经过回火处理，也称为二次热处理，其质量比一次热处理得到很大提高。

如果此过程的工艺不稳定，则产出的钢化玻璃板质量则达不到使用要求。

钢化过程是钢化玻璃板加工最重要的一部份，各点炉温的分布和稳定等都对成品质量起着至关重要的作用。

为防止钢化玻璃面板破裂而到处飞溅，目前普遍是在钢化玻璃玻面板背面粘了铝合金薄板，或耐高温油墨金属网，或带网铝箔。

今年6月以来，柳州市发生了数起钢化玻璃燃气灶爆裂事件。

对于钢化玻璃燃气灶为何会爆裂、如何做好维护等问题，不少市民表示非常关注，并希望了解相关知识。

昨日，记者走访柳州市内多家卖场看到，钢化玻璃燃气灶设计美观、时尚，且易于擦洗，所以颇受市民喜爱。

但是对于钢化玻璃燃气灶的养护技巧，受访市民知之甚少。

记者向某燃具品牌的售后维修人员了解到，钢化玻璃比一般玻璃强度高，当其遇到局部高温时，应力平衡就会被破坏，从而产生裂纹甚至爆裂。

因此，燃气灶的玻璃面板出现爆裂，一是钢化玻璃本身可能存在质量问题，同时使用不当、灶面不洁、受热、受压、硬件老化等也易造成爆裂。

据维修人员介绍，他们前往处理钢化玻璃燃气灶爆裂事件和入户进行维修时发现，市民对于钢化玻璃燃气灶的维护很不到位，有些燃气灶出现了黄焰现象，但使用者仍毫不在意。

维修人员建议，如果市民家中使用的是玻璃面板燃气灶，最好定期清理灶圈上的杂质和积碳，以免出火孔堵塞引起回火。

平日要做好面板的清洗和养护，不可重力撞击灶面，尽量避免让灶面过热或突然遇冷。

维修人员提醒，人工燃气灶最好一个月清通火孔两次左右，天然气、液化气灶的清理间隔可长些。

业内人士提醒，使用钢化玻璃燃气灶的市民，最好定期请专业人员对燃气灶、胶管等进行检查。

一旦发生灶具爆裂，应保护好现场，
并请专业人士前来“诊断”爆裂原因，然后处理善后事宜。

[责任编辑：brookli]
mjsjvp南京阿里斯顿热水器维修。
