常用电阻、电位器、电阻阻值共15页

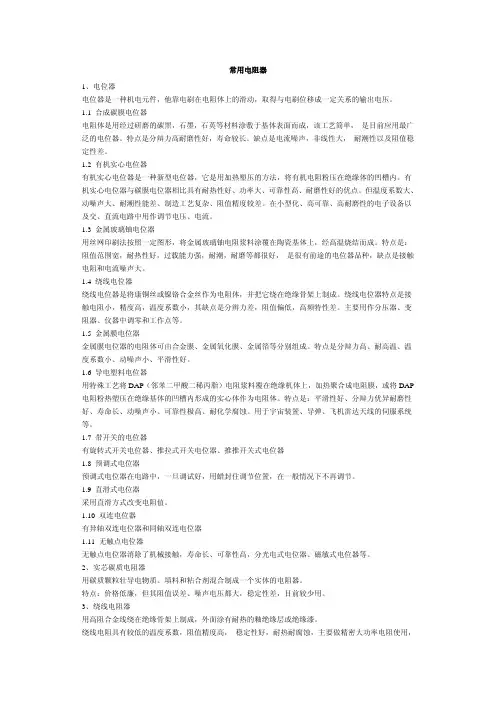

常用电阻器1、电位器电位器是一种机电元件，他靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。

1.1 合成碳膜电位器电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用最广泛的电位器。

特点是分辩力高耐磨性好，寿命较长。

缺点是电流噪声，非线性大，耐潮性以及阻值稳定性差。

1.2 有机实心电位器有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。

有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可靠性高、耐磨性好的优点。

但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。

在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。

1.3 金属玻璃铀电位器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。

特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好，是很有前途的电位器品种，缺点是接触电阻和电流噪声大。

1.4 绕线电位器绕线电位器是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。

绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。

主要用作分压器、变阻器、仪器中调零和工作点等。

1.5 金属膜电位器金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。

特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。

1.6 导电塑料电位器用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP 电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。

特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。

用于宇宙装置、导弹、飞机雷达天线的伺服系统等。

1.7 带开关的电位器有旋转式开关电位器、推拉式开关电位器、推推开关式电位器1.8 预调式电位器预调式电位器在电路中，一旦调试好，用蜡封住调节位置，在一般情况下不再调节。

电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。

为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。

额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

常用电阻阻值表精度为5％的碳膜电阻,以欧姆为单位的标称值：1.0 5.6 33 160 82 0 3.9K 20K 100K510K 2.7M1.1 6.2 36 180 91 0 4.3K 22K 110K560K 3M1.2 6.8 39 200 1K4.7K 24K 120K620K 3.3M1.3 7.5 43 220 1. 1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1. 2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1. 3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1 .5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1 .6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1 .8K 8.2K 43K 220K1.1M 5.6M2.4 13 75 390 2 K 9.1K 47K 240K1.2M 6.2M2.7 15 82 430 2 .2K 10K 51K 270K1.3M 6.8M3.0 16 91 470 2 .4K 11K 56K 300K1.5M 7.5M3.3 18 100 510 2. 7K 12K 62K 330K1.6M 8.2M3.6 20 110 560 3K13K 68K 360K1.8M 9.1M3.9 22 120 620 3. 2K 15K 75K 390K 2M 10M4.3 24 130 680 3. 3K 16K 82K 430K2.2M 15M4.7 27 150 750 3. 6K 18K 91K 470K2.4M 22M5.1 30精度为1％的金属膜电阻,以欧姆为单位的标称值：10 33 100 3321K 3.32K 10.5K 34K 107K 357K10.2 33.2 102 340 1.0 2K 3.4K 10.7K 34.8K110K 360K10.5 34 105 348 1 .05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.0 7K 3.57K 11.3K 36K115K 374K11 35.7 110 357 1 .1K 3.6K 11.5K 36.5K 118K 383K11.3 36 113 360 1 .13K 3.65K 11.8K 37.4K120K 390K11.5 36.5 115 365 1.1 5K 3.74K 12K 38.3K121K 392K11.8 37.4 118 374 1.1 8K 3.83K 12.1K 39K124K 402K12 38.3 120 383 1 .2K 3.9K 12.4K 39.2K 127K 412K12.1 39 121 390 1 .21K 3.92K 12.7K 40.2K130K 422K12.4 39.2 124 392 1.2 4K 4.02K 13K 41.2K133K 430K12.7 40.2 127 402 1.2 7K 4.12K 13.3K 42.2K137K 432K13 41.2 130 412 1 .3K 4.22K 13.7K 43K 140K 442K13.3 42.2 133 422 1.3 3K 4.32K 14K 43.2K143K 453K13.7 43 137 430 1 .37K 4.42K 14.3K 44.2K147K 464K14 43.2 140 432 1 .4K 4.53K 14.7K 45.3K150K 470K14.3 44.2 143 442 1.4 3K 4.64K 15K 46.4K154K 475K14.7 45.3 147 453 1.4 7K 4.7K 15.4K 47K158K 487K15 46.4 150 464 1 .5K 4.75K 15.8K 47.5K160K 499K15.4 47 154 470 1 .54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.5 8K 4.99K 16.2K 49.9K165K 523K16 48.7 160 487 1 .6K 5.1K 16.5K 51K 169K 536K16.2 49.9 162 499 1.6 2K 5.11K 16.9K 51.1K174K 549K16.5 51 165 510 1 .65K 5.23K 17.4K 52.3K178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K180K 562K17.4 52.3 174 523 1.7 4K 5.49K 18K 54.9K182K 576K17.8 53.6 178 536 1.7 8K 5.6K 18.2K 56K187K 590K18 54.9 180 549 1 .8K 5.62K 18.7K 56.2K191K 604K18.2 56 182 560 1 .82K 5.76K 19.1K 57.6K196K 619K18.7 56.2 187 562 1.8 7K 5.9K 19.6K 59K200K 620K19.1 57.6 191 565 1.9 1K 6.04K 20K 60.4K205K 634K19.6 59 196 578 1 .96K 6.19K 20.5K 61.9K210K 649K20 60.4 200 590 2 K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.0 5K 6.34K 21.5K 63.4K220K 680K21 62 210 6192.1K 6.49K 22K 64.9K221K 681K21.5 63.4 215 620 2.1 5K 6.65K 22.1K 66.5K226K 698K22 64.9 220 634 2 .2K 6.8K 22.6K 68K 232K 715K22.1 66.5 221 649 2.2 1K 6.81K 23.2K 68.1K237K 732K22.6 68 226 665 2 .26K 6.98K 23.7K 69.8K240K 750K23.2 68.1 232 680 2.3 2K 7.15K 24K 71.5K243K 768K23.7 69.8 237 681 2.3 7 7.32K 24.3K 73.2K249K 787K24 71.5 240 698 2 .4K 7.5K 24.9K 75K 255K 806K24.3 73.2 243 715 2.4 3K 7.68K 25.5K 76.8K261K 820K24.7 75 249 732 2 .49K 7.87K 26.1K 78.7K267K 825K24.9 75.5 255 750 2.5 5K 8.06K 26.7K 80.6K270K 845K25.5 76.8 261 768 2.6 1K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.6 7K 8.25K 27.4K 82.5K280K 887K26.7 80.6 270 806 2.7 K 8.45K 28K 84.5K287K 909K27 82 274 8202.74K 8.66K 28.7K 86.6K294K 910K27.4 82.5 280 825 2.8 K 8.8K 29.4K 88.7K300K 931K28 84.5 287 845 2 .87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.9 4K 9.09K 30.1K 91K309K 976K29.4 88.7 300 887 3.0 K 9.1K 30.9K 93.1K316K 1.0M30 90.9 301 909 3 .01K 9.31K 31.6K 95.3K324K 1.5M30.1 91 309 910 3 .09K 9.53K 32.4K 97.6K330K 2.2M30.9 93.1 316 931 3.1 6K 9.76K 33K 100K332K31.6 95.3 324 953 3.2 4K 10K 33.2K 102K340K电阻本身的阻值常用的有161种1，1.1，1.2，1.3，1.5，1.6，1.82，2.2，2.4，2.7，3，3.3，3.6，3.94.3，4.75.1，5.66.2，6.87.58.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，687582，81100，110，120，130，150 ，160，180 200，220，240，270300，330，360，390430，470510，560620，6807508209101K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K 2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K4.3K，4.7K5.1K，5.6K6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K100K，110K，120K，130K，150K，160K，180K200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K，560K620K，680K750K，820K910K1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M2M，2.2M，2.4M，2.7M3M，3.3M，3.6M，3.9M4.4M，4.7M几种常用电位器型号与规格1．有机实芯电位器由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。

常用电阻阻值表精度为5％的碳膜电阻,以欧姆为单位的标称值：1.0 5.6 33 160 82 0 3.9K 20K 100K510K 2.7M1.1 6.2 36 180 91 0 4.3K 22K 110K560K 3M1.2 6.8 39 200 1K4.7K 24K 120K620K 3.3M1.3 7.5 43 220 1. 1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1. 2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1. 3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1 .5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1 .6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1 .8K 8.2K 43K 220K1.1M 5.6M2.4 13 75 390 2 K 9.1K 47K 240K1.2M 6.2M2.7 15 82 430 2 .2K 10K 51K 270K1.3M 6.8M3.0 16 91 470 2 .4K 11K 56K 300K1.5M 7.5M3.3 18 100 510 2. 7K 12K 62K 330K1.6M 8.2M3.6 20 110 560 3K13K 68K 360K1.8M 9.1M3.9 22 120 620 3. 2K 15K 75K 390K 2M 10M4.3 24 130 680 3. 3K 16K 82K 430K2.2M 15M4.7 27 150 750 3. 6K 18K 91K 470K2.4M 22M5.1 30精度为1％的金属膜电阻,以欧姆为单位的标称值：10 33 100 3321K 3.32K 10.5K 34K 107K 357K10.2 33.2 102 340 1.0 2K 3.4K 10.7K 34.8K110K 360K10.5 34 105 348 1 .05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.0 7K 3.57K 11.3K 36K115K 374K11 35.7 110 357 1 .1K 3.6K 11.5K 36.5K 118K 383K11.3 36 113 360 1 .13K 3.65K 11.8K 37.4K120K 390K11.5 36.5 115 365 1.1 5K 3.74K 12K 38.3K121K 392K11.8 37.4 118 374 1.1 8K 3.83K 12.1K 39K124K 402K12 38.3 120 383 1 .2K 3.9K 12.4K 39.2K 127K 412K12.1 39 121 390 1 .21K 3.92K 12.7K 40.2K130K 422K12.4 39.2 124 392 1.2 4K 4.02K 13K 41.2K133K 430K12.7 40.2 127 402 1.2 7K 4.12K 13.3K 42.2K137K 432K13 41.2 130 412 1 .3K 4.22K 13.7K 43K 140K 442K13.3 42.2 133 422 1.3 3K 4.32K 14K 43.2K143K 453K13.7 43 137 430 1 .37K 4.42K 14.3K 44.2K147K 464K14 43.2 140 432 1 .4K 4.53K 14.7K 45.3K150K 470K14.3 44.2 143 442 1.4 3K 4.64K 15K 46.4K154K 475K14.7 45.3 147 453 1.4 7K 4.7K 15.4K 47K158K 487K15 46.4 150 464 1 .5K 4.75K 15.8K 47.5K160K 499K15.4 47 154 470 1 .54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.5 8K 4.99K 16.2K 49.9K165K 523K16 48.7 160 487 1 .6K 5.1K 16.5K 51K 169K 536K16.2 49.9 162 499 1.6 2K 5.11K 16.9K 51.1K174K 549K16.5 51 165 510 1 .65K 5.23K 17.4K 52.3K178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K180K 562K17.4 52.3 174 523 1.7 4K 5.49K 18K 54.9K182K 576K17.8 53.6 178 536 1.7 8K 5.6K 18.2K 56K187K 590K18 54.9 180 549 1 .8K 5.62K 18.7K 56.2K191K 604K18.2 56 182 560 1 .82K 5.76K 19.1K 57.6K196K 619K18.7 56.2 187 562 1.8 7K 5.9K 19.6K 59K200K 620K19.1 57.6 191 565 1.9 1K 6.04K 20K 60.4K205K 634K19.6 59 196 578 1 .96K 6.19K 20.5K 61.9K210K 649K20 60.4 200 590 2 K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.0 5K 6.34K 21.5K 63.4K220K 680K21 62 210 6192.1K 6.49K 22K 64.9K221K 681K21.5 63.4 215 620 2.1 5K 6.65K 22.1K 66.5K226K 698K22 64.9 220 634 2 .2K 6.8K 22.6K 68K 232K 715K22.1 66.5 221 649 2.2 1K 6.81K 23.2K 68.1K237K 732K22.6 68 226 665 2 .26K 6.98K 23.7K 69.8K240K 750K23.2 68.1 232 680 2.3 2K 7.15K 24K 71.5K243K 768K23.7 69.8 237 681 2.3 7 7.32K 24.3K 73.2K249K 787K24 71.5 240 698 2 .4K 7.5K 24.9K 75K 255K 806K24.3 73.2 243 715 2.4 3K 7.68K 25.5K 76.8K261K 820K24.7 75 249 732 2 .49K 7.87K 26.1K 78.7K267K 825K24.9 75.5 255 750 2.5 5K 8.06K 26.7K 80.6K270K 845K25.5 76.8 261 768 2.6 1K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.6 7K 8.25K 27.4K 82.5K280K 887K26.7 80.6 270 806 2.7 K 8.45K 28K 84.5K287K 909K27 82 274 8202.74K 8.66K 28.7K 86.6K294K 910K27.4 82.5 280 825 2.8 K 8.8K 29.4K 88.7K300K 931K28 84.5 287 845 2 .87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.9 4K 9.09K 30.1K 91K309K 976K29.4 88.7 300 887 3.0 K 9.1K 30.9K 93.1K316K 1.0M30 90.9 301 909 3 .01K 9.31K 31.6K 95.3K324K 1.5M30.1 91 309 910 3 .09K 9.53K 32.4K 97.6K330K 2.2M30.9 93.1 316 931 3.1 6K 9.76K 33K 100K332K31.6 95.3 324 953 3.2 4K 10K 33.2K 102K340K电阻本身的阻值常用的有161种1，1.1，1.2，1.3，1.5，1.6，1.82，2.2，2.4，2.7，3，3.3，3.6，3.94.3，4.75.1，5.66.2，6.87.58.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，687582，81100，110，120，130，150 ，160，180 200，220，240，270300，330，360，390430，470510，560620，6807508209101K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K 2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K4.3K，4.7K5.1K，5.6K6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K100K，110K，120K，130K，150K，160K，180K200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K，560K620K，680K750K，820K910K1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M2M，2.2M，2.4M，2.7M3M，3.3M，3.6M，3.9M4.4M，4.7M几种常用电位器型号与规格1．有机实芯电位器由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。

认识板卡上的电子元件—电阻元件介绍
如果都希望拥有专业的鉴别硬件产品优良的能力，要有一定程度了解电子元件知识是必不可少的。

板卡最常见的恐怕就是电阻、电容和二极管等，我们可以通过这些元件的好坏来初步评价产品的质量，今天我们要介绍的是电阻。

一、什么是电阻？
电阻，用符号R表示。

其最基本的作用就是阻碍电流的流动。

衡量电阻器的两个最基本的参数是阻值和功率。

阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。

除基本单位外，还有千欧和兆欧。

功率用来表示电阻器所能承受的最大电流，用瓦特表示，有1/16W，1/8W，1/4W，1/2W，1W，2W等多种，超过这一最大值，电阻器就会烧坏。

根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。

根据其阻值是否可变可分为微调电阻，可调电阻(电位器)等。

可变电阻热敏电阻
光敏电阻固定电阻
二、电阻的主要分类和特点
按电阻的制作材料来分，可分为：金属膜电阻、碳膜电阻、合成膜电阻等。

按电阻的数值能否变化来分，可分为：固定电阻、可变电阻(电阻值变化范围小)、电位
器(电阻值变化范围大)等。

按电阻的用途来分，可分为：高频电阻、高温电阻、光敏电阻、热敏电阻等。

常用电阻的性能、特点如表所示。

常用电阻种类
电阻是电路中常见的元件之一，它的作用是限制电流的流动，使电路中的电流、电压、功率等参数得到合理的控制。

根据电阻的材料、结构和特性，电阻可以分为多种类型。

下面我们来介绍一下常用的电阻种类。

1. 炭膜电阻
炭膜电阻是一种常见的电阻，它的外观呈现黑色，具有较高的稳定性和精度。

炭膜电阻的特点是阻值范围广，可达到几千兆欧姆，而且价格相对较低，因此在电子电路中应用广泛。

2. 金属膜电阻
金属膜电阻是一种以金属薄膜为电阻材料的电阻，它的特点是精度高、稳定性好、温度系数小，因此在高精度电路中应用广泛。

金属膜电阻的阻值范围一般在几欧姆到几兆欧姆之间。

3. 电位器
电位器是一种可调电阻，它的阻值可以通过旋转电位器的旋钮来调节。

电位器的特点是阻值范围广，可达到几千兆欧姆，而且具有可调性，因此在电子电路中应用广泛。

4. 电容式电阻
电容式电阻是一种以电容为基础的电阻，它的特点是阻值范围广，可达到几千兆欧姆，而且具有较高的精度和稳定性。

电容式电阻的应用范围广泛，包括电子电路、通信设备、计算机等领域。

5. 电感式电阻
电感式电阻是一种以电感为基础的电阻，它的特点是阻值范围广，可达到几千兆欧姆，而且具有较高的精度和稳定性。

电感式电阻的应用范围广泛，包括电子电路、通信设备、计算机等领域。

电阻是电子电路中不可或缺的元件之一，不同类型的电阻具有不同的特点和应用范围，我们需要根据具体的需求来选择合适的电阻。

电位器阻值电位器阻值是指电位器内部的电阻大小，它是电位器的一个重要参数。

在电路中，电位器阻值的大小直接影响着电路的性能和稳定性。

本文将从电位器阻值的基本概念、计算方法和应用等方面进行探讨，以帮助读者更好地理解和应用电位器阻值。

一、电位器阻值的基本概念电位器是一种用于调节电路电阻的元件，它由一个可变电阻和两个固定电阻组成。

可变电阻是电位器的滑动端，通过调节滑动端的位置，可以改变电位器的有效电阻，从而改变电路中的电阻值。

固定电阻是电位器的两端，其阻值是固定不变的。

电位器的阻值可以分为两个部分：固定电阻和可变电阻。

固定电阻是电位器两端的电阻值，不可调节，通常用R1表示；可变电阻是滑动端与某一固定端之间的电阻值，可以通过调节滑动端的位置改变，通常用R2表示。

电位器的阻值等于固定电阻与可变电阻之和，即R=R1+R2。

电位器阻值的计算方法取决于电位器的类型和结构。

常见的电位器有可调电阻器、电位器和电位器（双轨）等。

1. 可调电阻器：可调电阻器是最简单的电位器，它由一个可变电阻和一个固定电阻组成。

可调电阻器的阻值可以通过旋钮或螺丝等调节装置进行调节。

可调电阻器的阻值范围可以根据具体的需求进行选择。

2. 电位器：电位器是一种常用的电阻调节元件，它由一个可变电阻和两个固定电阻组成。

电位器通常用于电路中的电压分压和电流调节等应用。

电位器的阻值可以通过滑动端的位置确定，滑动端越接近一个固定端，电位器的阻值越小，滑动端越接近另一个固定端，电位器的阻值越大。

3. 电位器（双轨）：电位器（双轨）是一种特殊的电位器，它由两个可变电阻和两个固定电阻组成。

电位器（双轨）可以同时调节两个电阻的阻值，适用于一些特殊的电路调节需求。

根据不同的电位器类型和结构，可以采用不同的计算方法来计算电位器阻值。

在实际应用中，可以根据电路的要求选择合适的电位器类型和结构，并根据具体的电路参数进行计算。

三、电位器阻值的应用电位器阻值在电路中有着广泛的应用。
