HXD1C型机车车体静强度试验

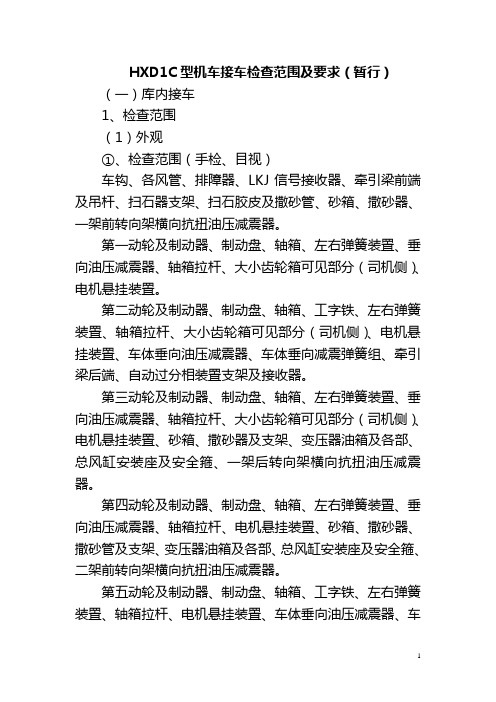

HXD1C型机车接车检查范围及要求（暂行）（一）库内接车1、检查范围（1）外观①、检查范围（手检、目视）车钩、各风管、排障器、LKJ信号接收器、牵引梁前端及吊杆、扫石器支架、扫石胶皮及撒砂管、砂箱、撒砂器、一架前转向架横向抗扭油压减震器。

第一动轮及制动器、制动盘、轴箱、左右弹簧装臵、垂向油压减震器、轴箱拉杆、大小齿轮箱可见部分（司机侧）、电机悬挂装臵。

第二动轮及制动器、制动盘、轴箱、工字铁、左右弹簧装臵、轴箱拉杆、大小齿轮箱可见部分（司机侧）、电机悬挂装臵、车体垂向油压减震器、车体垂向减震弹簧组、牵引梁后端、自动过分相装臵支架及接收器。

第三动轮及制动器、制动盘、轴箱、左右弹簧装臵、垂向油压减震器、轴箱拉杆、大小齿轮箱可见部分（司机侧）、电机悬挂装臵、砂箱、撒砂器及支架、变压器油箱及各部、总风缸安装座及安全箍、一架后转向架横向抗扭油压减震器。

第四动轮及制动器、制动盘、轴箱、左右弹簧装臵、垂向油压减震器、轴箱拉杆、电机悬挂装臵、砂箱、撒砂器、撒砂管及支架、变压器油箱及各部、总风缸安装座及安全箍、二架前转向架横向抗扭油压减震器。

第五动轮及制动器、制动盘、轴箱、工字铁、左右弹簧装臵、轴箱拉杆、电机悬挂装臵、车体垂向油压减震器、车体垂向减震弹簧组、牵引梁后端、自动过分相装臵支架及接收器。

第六动轮及制动器、制动盘、轴箱、左右弹簧装臵、垂向油压减震器、轴箱拉杆、电机悬挂装臵。

二架前转向架横向抗扭油压减震器、牵引梁前端及吊杆、扫石器支架、扫石胶皮及撒砂管、砂箱、撒砂器、LKJ 信号接收器、排障器、二车钩、各风管。

目视受电弓、下臂杆、上框架、弓头状态良好、与接触网接触良好。

②、单阀缓解、制动时基础制动装臵作用良好。

③、砂箱装砂在2/3以上，撒砂作用良好。

④、确认车体上“停放制动”显示器颜色正常显示（绿色表示未投入、红色表示投入）。

（2）车内①、确认司机室内各仪表显示、控制台各开关位臵、各门窗状态正常。

②、紧急停车按钮断开位，无论是否断开，上车后顺时针旋转紧急停车按钮，保证其在断开位。

HXD1C型电力机车试验程序HXD1C型电力机车试验程序一、准备工作：1、检查机车走行部、机车制动和储能制动显示器的状态（红色为制动状态，绿色为缓解状态）。

2、检查司机室各开关在工作位、低压柜上的自动开关和故障隔离开关均在正常位。

3、检查主逆变器的水位和冷却塔的油位正常。

4、检查车顶门锁闭到位。

5、检查制动柜各塞门在正常位，插入蓝钥匙U99与地面呈90°接地开关的钥匙要求齐全并到位。

6、闭合机车的蓄电池开关，检查蓄电池电压必须大于77V，此时机车内部自检，可听到电器的动作声，大约60秒左右完成。

在此过程中，计算机系统对全车控制网络进行检测，在检测过程中，应禁止其他操作，防止人为误动作而使检测系统进入保护程序。

7、闭合充电柜各开关，确认充电机工作正常。

8、司机控制器各手柄在“0”位。

二、闭合受电弓开关，检查受电弓状态。

闭合司机台钥匙开关。

在显示器“主屏幕”上可观察网压显示3KV左右的感应电压，证明接触网有电（红色的）。

1、总风缸压力≥650Kpa，受电弓自动升起（受电弓选择开关在自动位，CCU首先选择升后弓）。

2、总风缸压力＜650Kpa，闭合受电弓开关后CCU给辅助压缩机一个指令,辅助压缩机开始工作，当压力升为650Kpa时，受电弓升起。

升弓需要满足以下条件:- 受电弓/主断路器的小自动开关闭合。

- 受电弓升弓截止阀在正常位（cut in）。

- 所有辅助压缩机的小自动开关没有断开。

- 紧急制动按钮没有按下。

- 司机室内没有降弓的命令。

- 在给升弓命令后最晚15分钟，必须闭合主断路器，否则降弓以保护蓄电池。

运用时需要新的升弓指令。

- 机车模式开关（=21-S54）必须在正常位。

- 在司机室内没有降弓命令。

- 蓄电池电压超过 77V。

注意：①辅助压缩机的工作时间整定值为10分钟，否则CCU发出指令辅助压缩机将封锁停止工作，90分钟后方能再次工作。

②如果在CCU和MIO之间无通讯，通知维护人员。

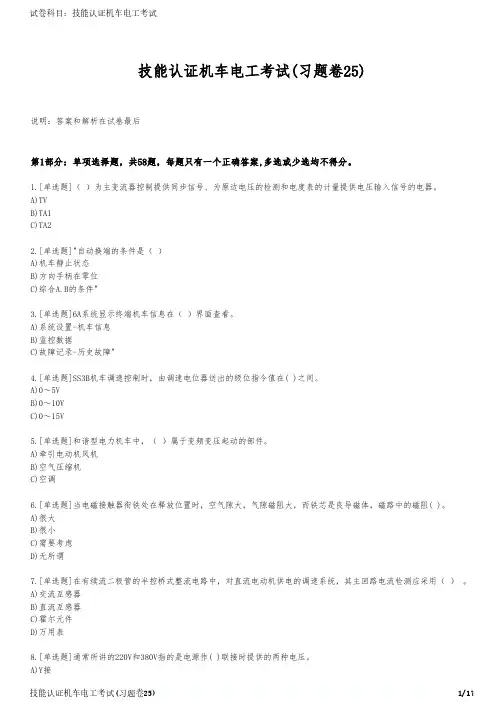

技能认证机车电工考试(习题卷25)说明：答案和解析在试卷最后第1部分：单项选择题，共58题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]（ ）为主变流器控制提供同步信号、为原边电压的检测和电度表的计量提供电压输入信号的电器。

A)TVB)TA1C)TA22.[单选题]"自动换端的条件是（ ）A)机车静止状态B)方向手柄在零位C)综合A.B的条件"3.[单选题]6A系统显示终端机车信息在（ ）界面查看。

A)系统设置-机车信息B)监控数据C)故障记录-历史故障"4.[单选题]SS3B机车调速控制时，由调速电位器送出的级位指令值在( )之间。

A)0～5VB)0～10VC)0～15V5.[单选题]和谐型电力机车中，（ ）属于变频变压起动的部件。

A)牵引电动机风机B)空气压缩机C)空调6.[单选题]当电磁接触器衔铁处在释放位置时，空气隙大，气隙磁阻大，而铁芯是良导磁体，磁路中的磁阻( )。

A)很大B)很小C)需要考虑D)无所谓7.[单选题]在有续流二极管的半控桥式整流电路中，对直流电动机供电的调速系统，其主回路电流检测应采用（ ） 。

A)交流互感器B)直流互感器C)霍尔元件D)万用表8.[单选题]通常所讲的220V和380V指的是电源作( )联接时提供的两种电压。

C)任意联接D)Y接和△接9.[单选题]（铁路职工爱护铁路一切设施，不仅包含爱护公共财物的含义，而且是自身（ ）应该遵循的准则。

A)利益关系B)职业道德C)职业习惯D)职业行为10.[单选题]HXD3C型机车KP63作用是：（）A)辅压机控制风压检测B)受电弓压力检测C)弹停风缸压力检测D)风泵控制压力开关11.[单选题]为了防止插件在运行中受力变形，在元件面上装有加固的（ ）字支架。

A)一B)十C)米D)田12.[单选题]( )不属于机械式继电器。

A)风速继电器B)风压继电器C)油流继电器D)过载继电器13.[单选题]( )不属于SS4型电力机车低压电器柜的设备。

碳钢地铁车辆静强度分析及验证作者：王玉峰左蕊周园园来源：《工业技术创新》2018年第03期摘要：对碳钢地铁车辆进行静强度分析，验证车辆承载的安全性能。

针对车体结构和承载特点，根据行业标准JIS E 7106：2006《铁路机车车辆客车车体设计一般要求》，使用有限元建模和分析软件Hypermesh计算不同工况下的头车车体典型部位应力，并将计算结果与实际测试结果进行对比。

80%以上测点的相对误差小于10%，表明计算结果和测试结果具有一致性;所有测点所受应力小于材料的许用应力375MPa，表明碳钢地铁车辆承载性能满足设计要求。

关键词：地铁车辆;碳钢车体;静强度分析;Hypermesh;行业标准中图分类号：U270.1文献标识码：A文章编号：2095-8412（2018）03-011-05引言随着我国经济的快速发展，交通拥堵已成为阻碍城市发展的主要因素之一，建设地铁成为各大城市的首选。

作为一种主要在地面以下运行、与常规地面上交通车辆相互独立的交通工具，地铁车辆具有运载量大、污染小、效率高等优点[1-2]，在越来越多的城市中扮演着重要的角色。

在大城市中，地铁承担着每日上千万人次的客运量[3]，使人们出行更加方便，极大地减轻了地面交通的压力。

地铁车辆具有车厢长、运行速度快、刹车快等特征，车体在运行过程中会受到各种复杂载荷的作用，只有车体构件每一处都满足规定的强度要求，才能保证车辆在高速运行中承受住压力，保证旅客和司乘人员的人身安全。

目前碳钢在地铁车体上的应用已趋于成熟和完善。

碳钢车体相比铝合金车体、不锈钢车体，具有成本低廉、便于维修等优点[4]。

本文针对碳钢地铁车辆的车体结构和承载特点，根据行业标准JIS E7106：2006《铁路机车车辆客车车体设计一般要求》[5]，使用有限元建模和分析软件Hypermesh对不同工况下的碳钢车体典型部位应力进行计算，并将计算结果与实际测试结果进行对比分析，以考察两者是否具有一致性，以及车辆承载性能是否满足设计要求。

铁路货车车体静强度试验方法分析摘要：铁路货车需要采取科学的试验方法确定车辆结构强度或车体的各项指标，强度试验在实际铁路货车生产中至关重要，例如车体静强度试验就是极其重要的一种，试验后要对车体应力进行分析，在实际分析中其结果主要使用示值数据来表示，忽视了了加载系统、传感器和采集系统等带来的不确定性，检测结果接近符合性判定限值时，测量的不确定性会影响规范限量的符合性，因此要选择适合的方法进行试验，如测量结果不确定度分析方法和结果符合性判定方法，研究测量不确定度对试验结果可接受性的影响，进而完善铁路货车试验研究体系。

关键词：铁路货车；车体静强度；试验方法车体静强度试验对于铁路货车从生产到投入使用来说至关重要，铁路货车从设计之初，到上线运行，车体静强度试验时必做的型式试验，有助于实现车体结构设计优化，对仿真计算模型、方法及结果的合理性和准确性进行验证，有助于纠正错误，对于转场车辆的生产、出厂具有保障作用，合理准确的按照标准完成车体静强度试验，获得精确数据对于铁路货车的安全运行意义重大。

我国国内铁路货车车体静强度试验主要根据 TB/T 3550.2—2019《机车车辆强度设计及试验鉴定规范车体第2部分：货车车体》对车体静强度试验内容、载荷值及方法进行分析，对试验产生的问题进行总结，找到解决问题的方法。

1.车体静强度试验概述车体静强度试验是根据铁路车辆强度考核规范和标砖制定实施的，规定了车体静强度试验的内容，概括的介绍了部分科学的试验方法，试验中结合规范和流程进行操作，试验时会发现一些问题，如试验内容难以模拟铁路货车实际的运行状态，主要采取等效方法进行试验，要合理选择适合的试验方法，确定所需要的试验数据和信息。

车体静强度试验要保证试验方法的准确性，保证严格落实考核指标，保证试验结果真实有效。

要结合相关标准规范要求进行车体静强度试验，进而为铁路货车生产与投入使用提供基础研究数据。

2.车体静强度试验方法分析目前实施的TB/T 3550. 2是未来国家铁路货车设计与强度考核的基本标准之一，文中主要依据TB/T 3550. 2规定，结合多年从事铁路车辆车体静强度试验的工作经验，对 TB/T 3550. 2试验内容进行梳理分析，包括试验载荷值的确定到具体试验方法的选择，介绍铁路货车车体静强度试验方法。

TJ/JW007—2014HXD1C型电力机车总体技术规范TJ/JW007—2014目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 用途及应用环境 (4)4 基本技术要求 (5)5 电气部分技术要求 (10)6 机械部分技术要求 (27)7 制动及供风系统技术要求 (37)8 司机室技术要求 (45)9 其他技术要求 (48)10 检验要求 (50)11 RAMS要求 (50)ITJ/JW007—2014II 前言本标准性技术文件参照GB/T 1.1—2009给出的规则起草。

本标准性技术文件由中国铁路总公司提出并归口。

本标准性技术文件由南车株洲电力机车有限公司负责起草。

本标准性技术文件主要起草人：刘华、李群锋、康明明、彭新平、黄涛、周建斌、黎丹、曾艳梅、肖红霞。

TJ/JW007—2014HXD1C型电力机车总体技术规范1 范围本文件规定了HXD1C型电力机车(以下简称机车)的用途及应用环境、基本技术要求、电气部分技术要求、机械部分技术要求、制动及供风系统技术要求、司机室技术要求、其他技术要求、检验要求、RAMS 要求等要求。

本文件适用于轨距1435 mm、单相交流25 kV /50 Hz的新造的HXD1C型电力机车。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB 146.1—1983 标准轨距铁路机车车辆限界GB/T 700—2006 碳素结构钢GB 1207—2006 电磁式电压互感器(IEC 60044-2:2003 MOD)GB/T 1591—2008 低合金高强度结构钢GB/T 3310—1999 铜合金棒材超声波探伤方法GB/T 3317—2006 电力机车通用技术条件GB/T 3323—2005 金属熔化焊焊接接头射线照相GB 3531—2008 低温压力容器用低合金钢钢板GB/T 3920—2008 纺织品色牢度试验耐摩擦色牢度GB/T 5453—1997 纺织品织物透气性的测定GB/T 5599—1985 铁道车辆动力学性能评定和试验鉴定规范GB 5914.1—2000 机车司机室瞭望条件GB 6771—2000 电力机车防火和消防措施的规程（eqv UIC 617 OR:1979）GB/T 7777—2003 容积式压缩机机械振动测量与评价GB/T 13314—2008 锻钢冷轧工作辊通用技术条件GB 13669—1992 铁道机车辐射噪声限值GB/T 14976—2002 流体输送用不锈钢无缝钢管GB/T 15083—2006 汽车座椅、座椅固定装置及头枕强度要求和试验方法GB/T 15822(所有部分) 无损检测磁粉检测GB/T 21563—2008 轨道交通机车车辆设备冲击和振动试验（IEC 61373:1999,IDT）GB/T 25333—2010 内燃、电力机车标记JB/T 9218—2007 无损检测渗透检测JB/T 10112—1999 变压器油泵QC/T 56—1993 汽车座椅衬垫材料性能试验方法QC/T 805—2008 乘用车座椅用滑轨技术条件TB/T 304—2011 机车用总风缸TB/T 449—2003 机车车辆车轮轮缘踏面外形TB/T 1391—2007 机车司机控制器TB/T 1451—2007 机车、动车前窗玻璃TB/T 1463 机车轮对组装技术条件TB/T 1595—1996 内燃、电力机车车钩(下作用)TB/T 2325.1—2006 机车、动车组前照灯、辅助照明灯和标志灯技术条件第1部分：前照灯TB/T 2325.2—2006 机车、动车组前照灯、辅助照明灯和标志灯技术条件第2部分：辅助照明灯和标志灯1TJ/JW007—20142 TB/T 2360—1993 铁道机车动力学性能试验鉴定方法及评定标准TB/T 2393—2001 铁路机车车辆用面漆TB/T 2879.3—1998 铁路机车车辆涂料及涂装第3部分：金属和非金属材料表面处理技术条件TB/T 2942—1999 铁道用铸钢件采购与验收技术条件TB/T 2950—2006 机车车辆车钩连接轮廓TB/T 2961—1999 机车司机室座椅TB/T 3044—2002 13号车钩基本尺寸和性能TB/T 3046—2002 15号车钩基本尺寸和性能TB/T 3051.1—2009 机车、动车用电笛、风笛第1部分：电笛TB/T 3051.2—2009 机车、动车用电笛、风笛第2部分：风笛TB/T 3061—2008 机车车辆用阀控密封式铅酸蓄电池TB/T 3093—2004 铁路机车用合金钢车轴轴坯订货技术条件TB/T 3138—2006 机车车辆阻燃材料技术条件TB/T 3183—2007 机车、动车用吸附式空气干燥器TB/T 3217—2009 机车用半球型折角塞门TB/T 3254—2011 机车、动车用撒砂装置TB/T 3265—2011 机车用刮雨器TJ/JW 001—2011 机车车载安全防护系统(6A系统)总体暂行技术条件TJ/JW 001A～G—2012 机车车载安全防护系统(6A系统)中央处理平台及六个子系统暂行技术条件ISO 228(所有部分) 非螺纹密封连接的管螺纹（Pipe threads where pressure-Tight joints arenot made on the threads）ISO 3095:2005 铁路设施声学有轨车辆发出的噪音的测量（Railway applications-acoustics-Measurement of noise emitted by railbound vehicles）ISO 8573-1:2001 压缩空气第1部分：杂质和质量纯度等级(Compressed air-Part 1:contaminants and purity classes)IEC 60034-8 旋转电机第8部分：端子记号和转向(Rotating electrical machines-Part 8:Terminal markings and direction of rotation of rotating machines)IEC 60099-4 避雷器第4部分：交流系统用无间隙金属氧化物避雷器(Surge arresters-Part 4:Metal-oxide surge arresters without gaps for a.c. systems)IEC 60296:2003 变压器和开关设备用的未使用过的矿物绝缘油规范(Specification for unused mineral insulating oils for transformers and switchgear)IEC 60310:2004 铁道应用机车车辆上的牵引变压器和电感器(Traction transformers and inductors)IEC 60349-2:2002 电力牵引铁路与道路车辆用旋转电机第2部分: 电子变流器补偿的交流电动机(Electric traction-Rotating electrical machines for rail and road vehicles-Part 2:Electronic converter-fed alternating current motors)IEC 61287-1:2005 铁路应用机车车辆车载电力变流器第1部分：特性和试验方法 (Railway applications-Power convertors installed on board rolling stock-Part 1:Characteristics and test methods)IEC 61375-1 铁道电气设备列车总线第1部分：列车通讯网络（Electric railway equipment-Train bus-Part 1:Train communication network）IEC 61377-3 轨道交通机车车辆第3部分：间接变流器供电的交流电机及其控制系统的综合试验(Electric traction-Rolling stock-Combined testing of inverter-fed alternating current motors and their control)IEC 60300-3-3 可靠性管理第3-3部分：应用指南生命周期的成本分析（Dependability management-Part 3-3:Application guide-Life cycle costing）AAR M 201:2005 铸钢件(Castings,Steel)DIN 1690 由金属材料制成的铸件的技术供货条件一般条件（Technical delivery conditions forTJ/JW007—2014castings made from metallic materials;general conditions）DIN 2828 软管锁固转接装置公称压力10（Cam locking couplings for hose assembies;nominal pressure 10）DIN 5510-2:2003 轨道车辆中的防火措施第2部分：原材料和配件的燃烧特性与燃烧边界效应;分类,要求和检测程序(Preventive fire protection in raiway vehicles-Part 2:Fire behaviour and fire side effects of materials and parts-Classification, requirements and test methods) DIN 17182 焊接结构用低合金铸钢(steel castings with improved weldability and higher toughness) DIN 40500 电工用铜（Copper for electrical purposes）DIN EN 10106:1996 冷轧非颗粒结构定向最终退火状态下的电工钢片和钢带(Cold Rolled Non-oriented Electrical Steel Sheet And Strip Delivered In The Fully Processed State) DIN EN 60529 由外壳提供的防护等级（Degrees of protection provided by enclosures(IP code)）EN 440 焊接耗材用于非合金钢和细晶粒钢金属气体保护焊的电焊丝和堆积物分类(Welding Consumables-Wire Electrodes and Deposits for Gas Shielded Metal Arc Welding of Non Alloy and Fine Grain Steels-Classification)EN 571-1 无损检验渗透检验第1部分：一般原理(Non-destructive testing-Penetrant testing Part 1:General principles)EN 1289 焊缝的无损检验焊缝的渗透试验验收等级(Non-destructive testing of welds-Penetrant testing of welds-Acceptance levels)EN 1290 焊缝的无损检验焊缝的磁粉探伤(Non-destructive testing of welds-Magnetic particle testing of welds)EN 1291 焊缝的无损检验焊缝的磁粉检验验收等级(Non-destructive testing of welds-Magnetic particle testing of welds-Acceptance levels)EN 1706铝和铝合金铸件化学成分和机械特性(Aluminium and aluminium alloys-Castings-Chemical composition and mechanical properties)EN 1712 焊接的无损检验、焊点超声波检测、验收( Non-destructive testing of welds Ultrasonic testingof welded joints-Acceptance levels)EN 1714:1997 焊点无损检测焊接接头的超声波检验(Non-destructive testing of welds-Ultrasonic testing of welded joints)EN 10083-1 淬火和回火钢第1部分:特殊钢通用交货技术条件(Steels for quenching and tempering-Part 1:General technical delivery conditions)EN 10084:2008 渗碳钢技术交货条件(Case hardening steels-Technical delivery conditions) EN 12420:1999 铜和铜合金锻件(Copper and copper alloys-Forgings)EN 12663:2000 铁路应用铁路车身的结构要求(Railway applications-Structural requirements of railway vehicle bodies)EN 13104:2002 铁路应用轮对和转向架动轴设计方法(Railway applications-Wheelsets and bogies-Powered axles-Design method)EN 13260:2003 铁路运用轮对和转向架轮对产品技术条件(Railway applications-Wheelsets and bogies-Wheelsets-Product requirement)EN 13262:2004 铁路应用轮对和转向架车轮产品技术条件(Railway applications-Wheelsets and bogies-Wheels-Product requirement )EN 13601 铜和铜合金一般电气用铜制棒材、杆材和线材(Copper and copper alloys-Copper rod,bar and wire for general electrical purposes)EN 14420-7 带夹件的软管配件第7部分：凸轮锁紧联接器(Hose fittings with clamp units-Part 7:Cam locking couplings)EN 15085(所有部分) 轨道车辆及其部件的焊接(Railway applications-Welding of railway vehicles and components)EN 50121-1:2000 铁路设施电磁兼容性第1部分:总则(Railway applications-Electromagnetic compatibility-Part 1: General)EN 50121-2:2000 铁路设施电磁兼容性第2部分：整个铁路系统对外界的辐射(Railway3TJ/JW007—2014applications-Electromagnetic compatibility-Part 2: Emission of the whole railway system to the outside world)EN 50121-3-1:2000 铁路设施电磁兼容性第3-1部分：机车车辆列车和整车(Railway applications-Electromagnetic compatibility-Part 3-1: Rolling stock-Train and complete vehicle) EN 50121-3-2:2000 铁路设施电磁兼容性第3-2部分：机车车辆设备(Railway applications -Electromagnetic compatibility-Part 3-2: Rolling stock-Apparatus)EN 50126:1999 铁路应用可靠型、可用性、可维修性和安全性(RAMS)的演示和规范[Railway applications-The specification and demonstration of Reliability, Availability, Maintainability and Safety (RAMS)]EN 55015 电灯和类似设备的无线电干扰特性的测量限值和方法(Limits and methods of measurement of radio disturbance characteristics of electrical lighting and similar equipment) EN 60044-1 仪表用变压器电流互感器(Instrument transformers-Part 1:Current transformers) ERRI-B12/RP17 货运列车带有钢制底盘和车厢结构（适用于安装自动拉力-压力耦合器）以及带有钢制转向架框架的转向架的货运列车的试验程序（Versuchsprogramm für Güterwagen mit Unterge-stell und Wagenstrukturen aus Stahl(die für den Einbau der Automatischen Zug-Druck-Kupplung geeignet sind）und deren Drehgestelle mit stählernem Drehgestellrahmen)UIC 564-2:1991 国际联运用车辆的防火和消防规则(Regulations relating to fire protection and firefighting measures in passenger carrying railway vehicles or assimilated vehicles used on international services)UIC 566:1990 客车车体及其部件的载荷(Loadings of coach bodies and their components) UIC 615-1:2003 牵引单元转向架和走行装置结构部件的一般规定(Tractive units-Bogies and running gear-General conditions applicable to component parts)UIC 615-4:2003 动力转向架构架强度试验方法动力元件转向架和走行部转向架构架结构强度测试（Motive power units:Bogies and running gear-Bogie frame structure strength tests ）UIC 651:2002 机车、动车、多单元列车和带司机室拖车的司机室布置（Layout of driver’s cabs in locomotives,railcars,multiple unit trains and driving trailers）UIC 811-1:1987 牵引车及拖车车轴供货技术规范(Technical specification for the supply of axles for tractive and trailing stock)UIC 812-3:1984 机车车辆用非合金钢（整体）辗钢车轮采购技术规范(Technical specification for the supply of solid wheels in rolled non-alloy steel for tractive and trailing stock) UIC 813 V:2003 机车、动车和车辆轮对供货技术条件公差和装配(Technical specification for the supply of wheelsets for tractive and trailing stock-Tolerances and assembly)3 用途及应用环境3.1 用途铁路干线牵引货运列车。

第2 章机车操作说明版本：第1.1版修改记录版本号更改日期更改的主要原因更改的章节与内容1.02009-04-30初始创建全部1.12009-08-30根据投标文件评审意见进行修改全部目录1 概述 (7)1.1 安全相关术语的定义 (7)1.2 有资质的人员 (7)1.3 重要提示 (7)1.4 安全原理 (9)1.4.1 联锁系统 (9)1.4.2 紧急制动回路 (9)1.4.3 惩罚制动回路 (12)2 启动和停止操作的位置方案 (14)3 启动操作 (15)3.1 机车外部的检查 (15)3.2 机械间的准备 (15)3.2.1 运用过程 (19)3.3 在司机室内的准备 (20)3.3.1 操纵台 (20)3.4 日常检查 (26)3.4.2 撒砂试验 (36)3.4.3 泄漏试验 (37)3.4.4 监控系统试验 (39)3.4.5 回到运用模式 (40)3.5 修理工作之后的检查 (41)3.5.1 用车长阀试验紧急制动 (41)3.5.2 使用紧急制动按钮试验紧急制动 (43)3.6 外部照明，标志灯 (45)3.6.1 端部照明 (45)3.6.2 侧面照明 (46)3.7 内部照明 (47)3.7.1 司机室灯 (47)3.7.2 机械间灯 (48)3.8 信号设备 (48)3.8.1 高音风笛/低音风笛 (48)3.9 空调 (49)4 启动和牵引操作 (51)4.1 司机控制器 (51)4.1.1 钥匙开关 (51)4.1.2 方向开关 (52)4.1.3 牵引/制动手柄 (52)4.1.4 定速控制 (53)4.2 牵引操作 (54)4.2.1 要求 (54)4.2.2 过程 (54)4.2.3 防滑和防空转控制 (55)4.3 制动操作 (56)4.3.1 空气制动概览 (56)4.3.2 压缩空气设备 (58)4.3.3 电制动 (58)4.3.4 间接/自动空气制动 (59)4.3.5 直接/独立空气制动 (59)4.3.6 EBV 手柄的位置 (60)4.3.7 停放车制动 (60)4.3.8 截止阀 (65)4.4 撒砂 (69)4.4.1 设置撒砂电磁阀 (69)4.4.2 砂箱加热器 (70)4.5 无人警惕装置 (71)4.6 库内动车 (73)4.6.1 操作顺序及要求 (73)4.6.2 库内动车结束 (74)4.7 机车防寒准备 (74)4.8 过分相 (75)4.8.1 分相区指示信号 (75)4.8.2 过分相过程 (76)4.8.3 在IDU 上的过分相指示 (77)5司机换端 (79)5.1 离开司机室 (79)5.2 司机室占用 (79)5.3 自动换端 (80)6 停止机车操作 (82)6.1 接地程序 (84)7 显示屏的数据输入 (85)7.1 车辆质量 (85)7.2 轮径设置 (85)7.3 连挂速度控制 (86)8 重联－解开重联 (87)8.1 联挂程序 (87)8.1.1 机械重联 (88)8.1.2 电气连接 (89)8.1.3 气路连接 (90)8.2 重联模式 (91)8.2.1 两台车之间的重联 (91)8.2.2 整台车和车辆 (95)9 无火回送 (96)9.1 整台车的回送 (96)9.2 在重联车辆内拖运故障整台车 (98)10 速度调节/定速控制 (99)10.1 操作 (99)10.1.1 断开和闭合定速控制 (99)10.1.2 给出最大的可用牵引力 (99)10.1.3 操作单独制动/直接制动 (101)10.1.4 自动制动/间接制动的操作 (101)10.1.5 牵引方向选择 (102)10.1.6 车辆数据的设定 (102)10.1.7 确认操作 (102)10.2 牵引货运车辆的限制 (103)10.3 运用状态 (103)10.3.1 10.3.2 10.3.3 10.3.4 启动和结束定速控制操作 (103)停放制动模式和静止 (104)牵引模式 (104)在牵引模式和制动模式之间切换 (106)10.3.5 定速控制的制动模式 (106)10.3.6 手动制动 (107)10.4 监控 (108)10.4.1 故障 (108)10.4.2 误操作 (109)1 概述1.1 安全相关术语的定义与技术安全相关的重要事项以图标的方式说明。
