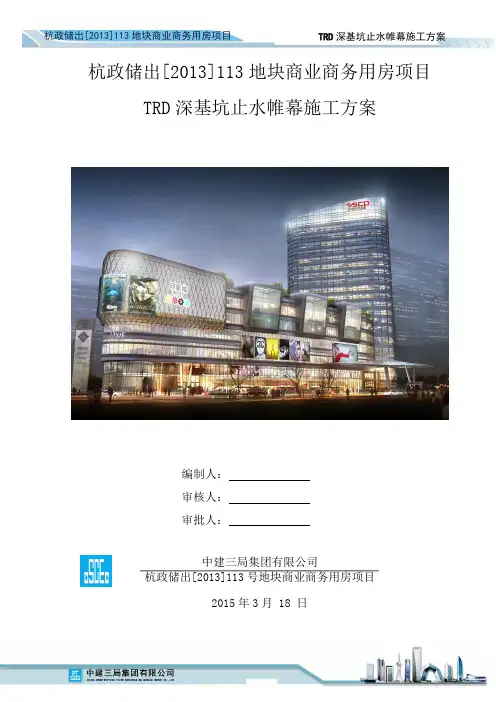

杭政储出[2013]113地块商业商务用房项目TRD深基坑止水帷幕施工方案编制人：审核人：审批人：中建三局集团有限公司杭政储出[2013]113号地块商业商务用房项目2015年3月 18 日目录1. 编制依据 (1)2. 工程概况 (1)2.1工程简介 (1)2.2地质与水文情况 (1)2.3围护结构设计概况 (2)2.4基坑围护工程量 (3)3. 施工部署 (3)3.1施工流程 (3)3.2项目管理组织机构 (4)3.3施工进度计划 (4)3.4施工准备 (5)3.5施工拟投入主要机械设备 (6)3.6劳动力配备计划 (7)4. 施工方法及工艺要求 (7)4.1工艺流程 (7)4.2施工工序 (8)4.3施工参数 (10)4.4搅拌速度及注浆控制 (11)4.5施工搭接 (11)4.6报表记录 (12)4.7废土处理措施 (12)4.8场地排水 (12)5. 质量保证措施 (12)5.1 TRD工法搅拌墙施工质量措施 (12)5.2施工冷缝处理 (13)5.3确保墙身强度和均匀性 (13)5.4质量检验方法 (13)6. 安全生产、文明施工及季节性施工保证措施 (14)6.1安全生产保证措施 (14)6.2文明施工保证措施 (15)6.3季节性施工保证措施 (17)7. 应急预案 (18)7.1 TRD工法水泥土搅拌桩施工应急预案 (18)7.2起重伤害或机械伤害事故应急预案 (18)1.编制依据(1)本工程基坑设计图纸；(2)浙江省工程勘察院提供的《岩土工程勘察报告》（工程编号：ZGK01-K2014006）；(3)施工现场的实地踏勘了解的情况；(4)执行的施工规范及标准：➢《建筑地基基础工程施工质量验收规范》（GB50202-2002）➢《建筑工程施工质量验收统一标准》（GB50300-2013）➢《建筑地基处理技术规程》（JGJ79-2012）➢《施工现场临时用电安全技术规范》（JGJ46-2005）➢《基坑工程技术规范》（DG/T08-51-2010）➢《建筑机械使用安全技术规程》（JGJ33-2012）(5)我单位现有的技术水平、施工管理水平、机械设备装备能力及我单位多年从事基础工作所积累的施工经验。

1、TRD工法施工方案
TRD工法施工方案
1.引言
TRD工法是一种先进的施工技术，它使用了一系列特殊材料和工具，旨在提高施工效率和质量。

本文档将详细介绍TRD工法的施工方案，包括具体的步骤、材料要求、工具要求和安全措施等。

2.施工准备
2.1 建立施工团队
2.2 准备施工计划和时间表
2.3 确定施工材料和工具的需求
2.4 确保现场安全措施
3.基础处理
3.1 清理施工区域的杂物
3.2 检查基础的平整度
3.3 表面处理，例如清洁、抹灰等
4.施工步骤
4.1 安装TRD工法所需的框架和模板
4.2 准备和混合特殊材料，如TRD胶水、TRD水泥等4.3 将材料倒入模板，按照设计要求进行抹平和压实4.4 等待材料固化和干燥
4.5 拆除模板，检查施工质量，进行必要的修整
4.6 进行二次施工（若有必要），重复步骤4.1至4.5
4.7 完成施工的物理检查和记录
5.安全措施
5.1 使用个人防护装备，如安全帽、安全鞋等
5.2 遵循TRD工法的操作规程
5.3 妥善保管和使用工具，避免意外伤害
5.4 提前制定紧急救援计划，应对可能的危险情况
6.附件
本文档所涉及的附件如下：
- TRD工法施工步骤图示
- TRD工法施工材料清单
- TRD工法施工工具清单
7.法律名词及注释
本文档所涉及的法律名词及注释如下：
- TRD：代表特殊反应工法（Torsional Resonant Detachment）的缩写，是一种施工技术。

- 施工团队：指负责TRD工法施工的专业团队，包括工程师和技术人员等。

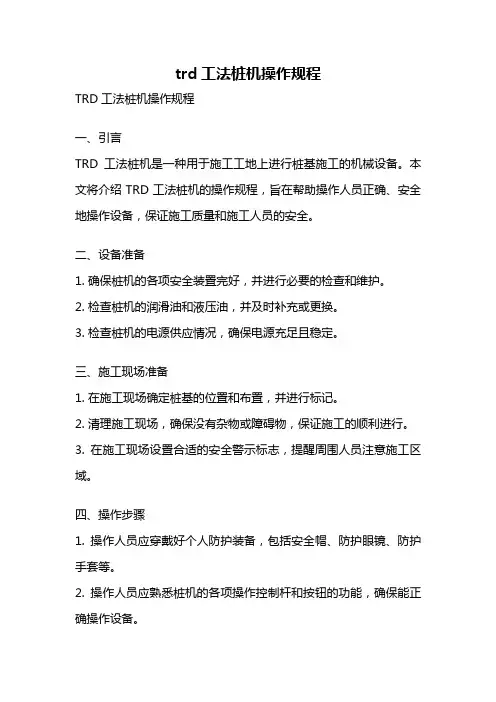

trd工法桩机操作规程TRD工法桩机操作规程一、引言TRD工法桩机是一种用于施工工地上进行桩基施工的机械设备。

本文将介绍TRD工法桩机的操作规程，旨在帮助操作人员正确、安全地操作设备，保证施工质量和施工人员的安全。

二、设备准备1. 确保桩机的各项安全装置完好，并进行必要的检查和维护。

2. 检查桩机的润滑油和液压油，并及时补充或更换。

3. 检查桩机的电源供应情况，确保电源充足且稳定。

三、施工现场准备1. 在施工现场确定桩基的位置和布置，并进行标记。

2. 清理施工现场，确保没有杂物或障碍物，保证施工的顺利进行。

3. 在施工现场设置合适的安全警示标志，提醒周围人员注意施工区域。

四、操作步骤1. 操作人员应穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套等。

2. 操作人员应熟悉桩机的各项操作控制杆和按钮的功能，确保能正确操作设备。

3. 启动桩机前，操作人员应确认周围没有人员或障碍物，以免发生意外。

4. 按照施工现场布置的桩基位置，将桩机移动至相应位置，并进行稳定固定。

5. 根据施工需要，选择合适的桩头和钻杆，并进行安装。

6. 在操作桩机前，操作人员应确认桩头和钻杆安装牢固，并进行必要的调整。

7. 按照设计要求，调整桩机的工作参数，包括振动力、振动频率等。

8. 操作人员应根据桩机的操作手册，进行正确的操作步骤，包括起振、下振、拔桩等。

9. 在操作过程中，操作人员应密切关注设备工作状态，及时发现异常情况并采取相应的措施。

10. 操作完成后，及时关闭桩机，切断电源，并进行必要的清理和维护工作。

五、安全注意事项1. 操作人员应经过专门培训，并持有相关操作证书，方可操作桩机。

2. 操作人员应严格按照操作规程进行操作，不得擅自改变操作步骤或参数设置。

3. 操作人员应时刻保持注意力集中，避免分心或疲劳操作。

4. 在操作过程中，禁止将手或其他物体靠近桩头或钻杆，以免发生伤害事故。

5. 在操作过程中，禁止站在桩机周围或下方，以免发生坠落事故。

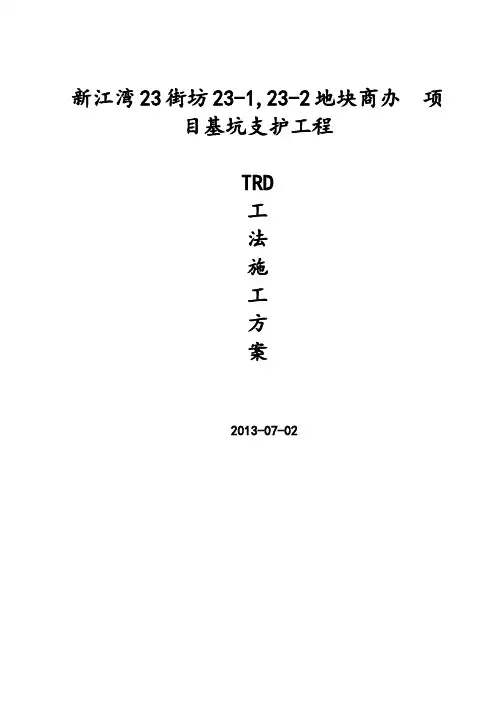

新江湾23街坊23-1,23-2地块商办项目基坑支护工程TRD工法施工方案2013-07-02目录一、工程概况............................................................. - 1 -1.1工程概述.............................................................. - 1 -1.2参建单位.............................................................. - 1 -1.4 工程目标............................................................. - 2 -1.5工程地理概述 .......................................................... - 2 -二、施工安排............................................................. - 3 -2.1施工现场布置 .......................................................... - 3 -2.2 分项工程施工顺序 ..................................................... - 3 -2.3施工组织安排 .......................................................... - 4 -2.4施工组织机构设置 ...................................................... - 4 -2.5工程特点和难点 ........................................................ - 5 -三、施工进度计划 ......................................................... - 5 -3.1进度计划.............................................................. - 5 -3.2工期保证措施 .......................................................... - 5 -四、施工准备与资然配置计划................................................ - 6 -4.1技术准备.............................................................. - 6 -4.2现场准备.............................................................. - 6 -4.3资然配置计划 .......................................................... - 7 -五、TRD工法施工 ......................................................... - 10 -5.1、施工流程........................................................... - 10 -5.2、施工工艺........................................................... - 10 -5.3、施工控制........................................................... - 13 -5.4、施工参数........................................................... - 14 -六、质量保证措施 ........................................................ - 15 -6.1 质量保证体系 ........................................................ - 15 -6.2质量管理措施 ......................................................... - 15 -6.3 质量标准控制 ........................................................ - 16 -七、安全生产、文明施工技术措施........................................... - 17 -7.1安全生产技术措施 ..................................................... - 17 -7.2文明施工技术措施 ..................................................... - 21 -7.3公用管线保护措施 ..................................................... - 23 -7.4、环境保护措施 ....................................................... - 24 -一、工程概况1.1工程概述工程名称：新江湾23街坊23-1,23-2地块商办项目基坑围护工程本工程地处杨浦区江湾新城，紧邻五角场。

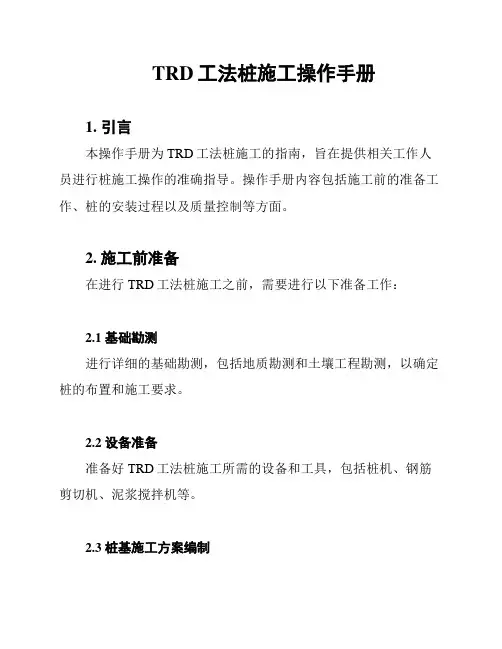

TRD工法桩施工操作手册1. 引言本操作手册为TRD工法桩施工的指南，旨在提供相关工作人员进行桩施工操作的准确指导。

操作手册内容包括施工前的准备工作、桩的安装过程以及质量控制等方面。

2. 施工前准备在进行TRD工法桩施工之前，需要进行以下准备工作：2.1 基础勘测进行详细的基础勘测，包括地质勘测和土壤工程勘测，以确定桩的布置和施工要求。

2.2 设备准备准备好TRD工法桩施工所需的设备和工具，包括桩机、钢筋剪切机、泥浆搅拌机等。

2.3 桩基施工方案编制根据基础勘测结果和设计要求，制定桩基施工方案，并进行合理布置。

3. 桩的安装过程TRD工法桩的安装过程分为以下几个步骤：3.1 预制桩头的制作根据设计要求和施工方案，制作预制桩头，确保其质量和尺寸符合要求。

3.2 桩眼的预埋在桩基施工前，进行桩眼的预埋工作，确保桩的固定和连接效果。

3.3 桩身的安装使用桩机将桩身逐节下桩，确保桩的垂直度和深度符合设计要求。

3.4 桩头的固定将预制桩头安装在桩身上，并进行固定，保证桩的整体稳定性。

4. 质量控制为确保TRD工法桩施工质量，需要进行以下质量控制措施：4.1 施工记录的完整性施工过程中，及时记录各项关键参数，包括桩的长度、深度、直径等，确保施工数据的准确性。

4.2 桩质量的抽检每隔一定的时间和数量，对已安装的桩进行抽检，检测桩的强度和质量，确保符合要求。

4.3 桩基的检测在桩施工完成后，进行桩基的检测，包括桩身垂直度、桩头固定质量等，确保施工质量符合设计要求。

5. 总结本操作手册详细介绍了TRD工法桩施工的操作流程和质量控制措施，旨在提供施工人员进行准确施工的指导。

在实际操作中，要充分遵守相关规范要求，确保施工质量和安全。

TRD工法桩现场施工方法
一、准备工作：
1.确定桩基设计方案，包括桩的布置、孔径、长度和桩的类型等。

2.准备施工所需的设备、工具和材料，例如钢筋、钢模板、钻机等。

3.检查施工现场，确保场地平整、无障碍物，并清理现场。

二、制作钢模板：
1.根据设计要求，制作相应尺寸的钢模板，用以保持桩底土层的完整。

2.检查钢模板的牢固性和尺寸是否符合要求，必要时进行调整。

三、孔探：
1.使用钻机在预定的桩孔位置进行孔探，确定桩孔的性质和土层情况。

2.根据孔探结果，调整桩孔的位置和长度。

四、桩孔钻探：
1.使用钻机在各个桩孔位置进行钻探工作，确保桩孔的垂直度和尺寸
的准确性。

2.钻孔过程中要控制孔深，以保证桩底能达到设计要求的强度土层。

五、清洁桩孔：
1.钻孔完成后，使用吸尘设备清理桩孔内的岩屑和杂物，以保证桩侧
与土体接触充分。

六、安装钢筋笼：
1.制作预先设计好的钢筋笼。

2.将钢筋笼按设计要求下放到桩孔内，并将其调整至正确的位置和高度。

3.确认钢筋笼的固定性和尺寸是否符合要求。

七、灌注混凝土：
1.准备好混凝土搅拌车和输送泵等设备。

2.将混凝土从搅拌车输送到桩孔内，同时使用振捣器进行振实，以保证混凝土的质量和桩体的密实性。

3.在混凝土灌注的过程中，要注意控制灌注速度和压力，并及时观察混凝土泥浆的流动情况，确保桩孔内无虚浆和松散情况。

八、清理现场：
1.完成桩灌注后，清理现场，清除杂物和残留混凝土。

2.检查施工结果，确保TRD工法桩的质量和水平。

止水帷幕(TRD工法)施工工艺及监理工作方法作者：胥保华来源：《城市建设理论研究》2013年第28期摘要：本文以南昌市象湖隧道工程为例，详细介绍TRD工法的施工工艺、施工步骤及监理工作方法。

关键词：TRD工法；监理要点及工作方法中图分类号： U415 文献标识码： A1.TRD工法简述TRD工法（即水泥加固土地下连续墙工法）是一种新型的地下止水帷幕的施工方法。

TRD工法是以链锯式刀具为主要机具，在插入地基过程中链锯式刀具与主机连接，回旋刀链锯可竖向垂直或横向水平移动进行对地下土体的切削，同时以水泥作为硬化剂。

通过刀具在施工现场按照设计深度和护壁设计宽度将土体切割，在刀具端头喷出水泥浆硬化剂注入土体的同时，注入高压空气使水泥浆与原位土体充分混合、搅拌将原位土体固结，从而在地下形成一道等厚度的连续墙。

目前TRD成墙厚度为550mm至850mm。

2.TRD工法施工工艺流程如下图:3.TRD施工步骤3.1场地回填平整TRD搅拌机施工前，必须对TRD桩机施工路线的场地进行平整，清除施工场地，围护中心线内侧15米范围内地表及地下障碍物，施工场地路基承重以能满足117吨荷载为基本要求。

在TRD工法桩机施工路线上，应提前挪移施工现场的管线，电缆等，让出TRD桩机施工区域。

3.2测量放线根据业主提供的坐标基准点，按照设计图进行放样定位及高程引测工作，并做好永久或临时标志。

放样定位后做好测量技术复核单，提请监理方进行复核验收签证。

确认无误后进行搅拌施工。

3.3开挖沟槽根据基坑围护内边控制线，先用挖掘机开挖1~1.2米宽的TRD施工导槽，深度约为2米。

开挖沟槽余土应及时处理，以保证TRD工法正常施工，并达到文明工地要求。

3.4定位线的设置根据设计图纸，在平行沟槽方向放置一根定位线，机械施工时按照定位线施工。

3.5TRD搅拌墙定位在TRD工法桩机前进区域上布设定位线控制主机行走施工。

3.6TRD搅拌墙施工(1)施工参数TRD水泥土搅拌墙采用P.O42.5R水泥，墙厚800mm，墙深至强风化泥质粉砂岩（深约10m），水灰比1.5，水泥掺入比25%，以确保搅拌墙的成型质量。

trd工法桩流程一、施工准备阶段。

要说这trd工法桩施工啊，准备工作可不能马虎。

施工之前呢，得先把场地平整好。

你想啊，如果场地坑坑洼洼的，那些个大型机械设备怎么能顺利工作呢？就像人走路，如果路面不平，走起来都费劲，机器也一样呀。

然后呢，施工测量也很关键。

要确定好桩位在哪里，这就像是给机器定个小目标，告诉它要在哪里开始工作。

测量的时候可得仔细啦，差一点可能就会影响整个工程呢。

还有材料和设备的准备，像水泥啊、钢材这些基本的材料得备齐，各种机械设备得检查好，确保没有故障，就像给战士们检查武器装备一样，不能到了战场上掉链子。

二、挖掘成槽阶段。

接下来就到挖掘成槽这个环节啦。

这个时候，专门的挖掘设备就上场了。

这个设备呢，就像一个超级大力士，它会按照之前测量好的线路开始挖掘。

它一边挖，一边还得保证槽壁的稳定性。

这可不容易呢，就像在沙子上挖个洞，还得让这个洞的壁不会塌下来，是不是很有挑战性？在挖掘过程中，还得不断地监测槽的深度和宽度。

如果挖得太深或者太浅，太宽或者太窄，都不行。

这就好比我们做菜，盐放多放少都会影响味道，这个深度和宽度也是有严格要求的。

三、插入型钢阶段。

挖好槽之后呢，就要插入型钢啦。

型钢就像是这个工法桩的骨架，起到支撑的作用。

把型钢插入槽内的时候，得小心翼翼的，要保证它垂直插入，不能歪歪扭扭的。

如果型钢插歪了，那整个工法桩的受力就不均匀了，就像一个人站不稳，容易摔倒一样。

四、灌注混凝土阶段。

再之后就是灌注混凝土了。

混凝土可是个神奇的东西，它就像胶水一样，把整个工法桩给粘得牢牢的。

灌注的时候，要让混凝土均匀地流入槽内，把所有的空隙都填满。

这就像是给房子的墙壁砌砖，要一块一块地把缝隙填满，这样房子才结实。

而且在灌注过程中，也要时刻关注混凝土的质量，不能有硬块或者杂质，就像我们喝牛奶，不能有沙子一样。

五、养护阶段。

灌注完混凝土，可不能就不管了，还有个养护阶段呢。

这个时候就像照顾小婴儿一样，要给混凝土提供合适的温度和湿度。

trd 工法
TRD工法（Trench cutting Re-mixing Deep wall method），是一种在地下形成等厚度连续墙的施工工艺。

具体操作过程如下：
1. 满足设计深度的附有切割链条以及刀头的切割箱被插入地下。

2. 切割箱在纵向切割的同时，横向推进成槽。

3. 在这个过程中，向地基内部注入水泥浆，以达到与原状地基的充分混合搅拌。

4. 在地下形成等厚度连续墙。

TRD工法具有以下优点：
1. 革新了传统的垂直轴螺旋钻杆水平分层搅拌方式，改为水平轴距链式切割箱沿墙深垂直整体搅拌。

2. 深压马达驱动链式切割箱，分段连接钻至预定设计深度，通过把不同粒度构成的地层土进行混合、搅拌，在深度方向形成强度偏差很小的水泥土搅拌墙体。

3. 在水平横向挖掘推进时，在切割箱底部注入挖掘液，使其与原位土体强制混合搅拌，并通过据链式切割箱持续横向搅拌实现水泥土墙体的无缝连接。

4. 将外掺剂（水泥、膨润土等）与地基土原位搅拌，无需额外设置外掺剂搅拌池，无需对已搅拌水泥土浆取灌，减少外掺剂溢出污染。

5. 对土体充分切割搅拌确保与外加剂均匀拌合，墙体不含土体团块，提高抗渗性。

6. 通过角度调节，可施工斜墙。

7. 减少了对周围环境的影响，提高了施工效率。

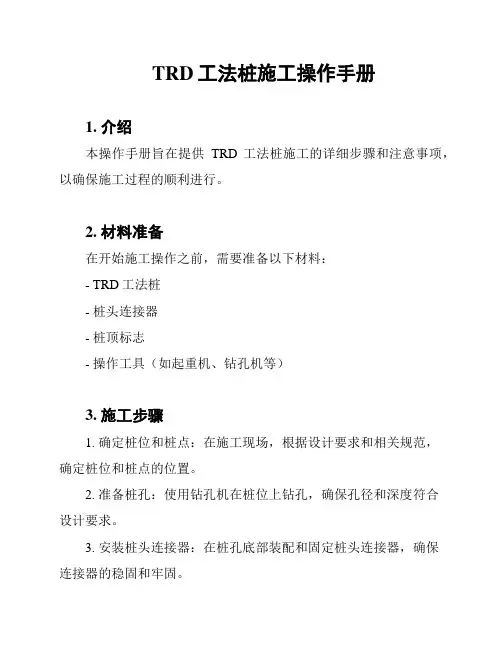

TRD工法桩施工操作手册
1. 介绍
本操作手册旨在提供TRD工法桩施工的详细步骤和注意事项，以确保施工过程的顺利进行。

2. 材料准备
在开始施工操作之前，需要准备以下材料：
- TRD工法桩
- 桩头连接器
- 桩顶标志
- 操作工具（如起重机、钻孔机等）
3. 施工步骤
1. 确定桩位和桩点：在施工现场，根据设计要求和相关规范，
确定桩位和桩点的位置。

2. 准备桩孔：使用钻孔机在桩位上钻孔，确保孔径和深度符合
设计要求。

3. 安装桩头连接器：在桩孔底部装配和固定桩头连接器，确保
连接器的稳固和牢固。

4. 桩身安装：将TRD工法桩依次安装到桩孔中，保持垂直和
水平。

5. 桩身固定：根据设计要求，采取相应的固定措施，如灌注混
凝土、注浆等，确保桩身的稳定和承载力。

6. 安装桩顶标志：在桩顶固定桩顶标志，以便后续测量和检查。

4. 注意事项
- 在操作过程中，严格遵守安全规范，确保施工人员的人身安全。

- 严格按照设计要求执行施工步骤，不得随意调整。

- 在安装桩头连接器时，确认连接器与桩身的配合质量，避免
出现脱落或损坏情况。

- 在桩身安装和固定过程中，注意控制施工误差，确保桩身的
垂直和水平度。

- 桩身固定后，及时检查固定效果，确保桩身的稳定和承载力。

以上为TRD工法桩施工操作手册的简要内容，请在实际操作
中参考详细的设计要求和相关规范，以确保施工质量和安全。

trd+灌注桩水泥搅拌桩防渗施工工法灌注桩水泥搅拌桩防渗施工工法是一种常见的防渗施工方法，它在工程中起到了重要的作用。

下面将就该施工工法进行详细的讲解，并以清晰的条理进行说明。

一、工法概述灌注桩水泥搅拌桩防渗施工工法是将水泥、骨料和适量的水进行搅拌，然后通过管道注入土层中形成灌注桩。

该施工工法主要用于阻止地下水的渗透，提高土体的强度，并能够形成完整的水泥桩体，防止土体沉降和破裂。

二、施工工序1.地面准备施工前需要对场地进行清理，清除障碍物和杂物。

同时，根据地质勘察报告确定施工区域的桩点位置。

2.钻孔根据设计要求，使用钻机进行孔洞的开挖。

钻孔的直径和深度应根据设计要求进行控制，一般为直径600-800mm，深度大于灌注桩的嵌固深度。

3.搅拌桩浆将预先配置好的水泥、骨料和水按照一定比例进行搅拌，保证桩浆的均匀性和流动性。

搅拌时间一般为5-10分钟。

4.灌注桩浆使用泵车将搅拌好的桩浆注入井眼。

注入时应注意避免空气和虚空的产生，避免桩身出现空洞或分层现象。

5.停水沉桩在灌注桩完成后，进行停水沉桩处理。

即在桩顶设置停水装置，将桩内孔注满水，并密封好。

6.养护灌注桩完成后需要进行养护，一般为7-14天。

养护期间需要进行保湿，防止水分蒸发。

养护结束后，即可进行下一步施工。

三、施工注意事项1.设计要求严格按照施工要求进行施工，特别是桩体的直径和间距要符合设计规范，以保证桩体的工作性能。

2.施工过程中要注意土壤水分的控制，尤其是在搅拌桩浆时，过多的水分会导致灌注桩的强度下降。

3.搅拌时间要适当控制，过长时间的搅拌会导致水泥的质量下降，过短时间则会导致桩浆均匀性不佳。

4.在管道注入桩浆时要控制好注入速度，不宜过快或过慢，避免桩浆中的混凝土堵塞管道或出现空洞。

5.养护期间要做好保湿工作，确保桩体的水化反应能够充分进行。

同时还要注意保持施工区域的干净和安全，避免外力损坏桩体。

四、工法优势灌注桩水泥搅拌桩防渗施工工法具有以下优势：1.施工简便，操作灵活，适用性广。

TRD工法施工方案1. 引言TRD（Temporarily Retned Deep）工法是一种常用于地下结构施工的方法，通过暂时性支撑来稳定土层，为施工提供安全保障。

本文将详细介绍TRD工法的施工方案。

2. 工法原理TRD工法的基本原理是通过暂时性的支撑结构来稳定土层，使施工区域能够承受荷载，并确保施工过程中没有发生变形或塌方等意外事故。

该工法适用于各种土质和地下结构类型。

3. 施工前准备工作在施工之前，需要进行以下准备工作：3.1 地质勘测进行充分的地质勘测以了解地下土层的情况，包括土质组成、地下水位、地下岩石层等信息。

这将有助于确定合适的支撑结构和施工方案。

3.2 设计支撑结构根据地质勘测资料和工程要求，设计合适的支撑结构，包括支撑桩、支撑梁等。

支撑结构的设计应考虑到土层的稳定性和施工负荷。

3.3 施工方案编制根据地质勘测和支撑结构设计，编制详细的施工方案。

施工方案应包括支撑结构的安装顺序、使用的设备和材料、施工工序以及安全措施等内容。

4. 施工步骤TRD工法的施工步骤如下：4.1 地面准备工作确定施工区域，并进行必要的地面准备工作，包括清理、平整地面等。

4.2 支撑结构安装按照施工方案的要求，进行支撑结构的安装。

首先，需要预先布置支撑桩的位置，然后使用钢筋或木材搭建支撑梁。

支撑梁应与支撑桩紧密连接，并确保稳定性。

4.3 土层处理在支撑结构完成安装后，需要对土层进行处理。

根据施工要求，可以采用土体加固、土壤处理等方法来提高土层的稳定性和承载能力。

4.4 施工过程监控在施工过程中，需要进行施工过程的监控，包括测量土层变形、地下水位变化等。

如有异常情况发生，应及时采取措施进行调整或修复。

4.5 完工验收施工完成后，进行完工验收。

验收内容包括支撑结构的稳定性、土层的承载能力等。

确保工程质量符合设计要求和施工标准。

5. 安全措施在施工过程中，应重视安全措施的落实，以确保工人和施工现场的安全。

以下是一些常见的安全措施：•工人应接受相关的安全培训，并佩戴必要的个人防护装备。

TRD施工工艺9。

3。

2。

1施工准备（1)场地准备施工前，必须先进行场地平整，清除施工场地围护中心线内侧15米范围内地表及地下障碍物，尤其是表层杂填土中大部分布含有较多块石、砖块及砼块等建筑垃圾，施工前必须沿TRD工法桩机施工轴线清理干净并保证无大块石块和砼块,场地全部平整至自然地面-0.300m(相对标高）。

施工场地路基承重荷载以能行走100吨履带吊为基本。

⑵水电准备水、电源接通综合考虑现场的协调共用;根据施工规模及设备配置情况，计算和确定工地所需的供电量，并考虑生活照明等,设置变压器及配电系统，全面设计施工供水的水源及给水管系统。

(3)劳动力配备每台机械劳动力配备见表9。

3.2—1.（4）主要机械设备配备根据施工总体工期要求,结合现场实际情况，施工拟配备2台灰浆搅拌机、2台TRD-III桩机横向切割土体成墙。

主要机械设备配备详见表9。

3.2-2。

9.3。

TRD搅拌桩墙工法是以链锯式刀具为主要机具，在插入地基过程中链锯式刀具与主机连接，回旋回旋刀链锯可竖向垂直或横向水平移动进行对地下土体的切削，同时以水泥作为硬化剂。

通过刀具在施工现场按照设计深度和护壁设计宽度将土体切割，在刀具端头喷出水泥浆硬化剂注入土体的同时注入高压空气使水泥浆与原位土体充分混合、搅拌将原位土体固结从而在地下形成一道等厚度的连续墙.然后在水泥土硬结前按照设计间距插入H型钢作为应力加强材料，待水泥土硬结后形成一道具有一定刚度和强度的型钢水泥土复合挡土墙或只进行止水，然后在水泥土墙内侧再施工支护桩进行侧压力的支护，基坑内侧用钢管或砼梁支撑，形成整体的基坑支护体系。

TRD—Ⅲ桩机组成如图9。

3。

2—1所示，TRD搅拌桩墙施工工艺流程如图9。

3。

2—2所示,搅拌桩墙成墙工艺流程如图9.3.2-3所示。

(一)测量放样根据坐标基点,按设计图放出桩位，并设临时控制桩，填好技术复核单，提请验收。

(二）开挖沟槽,施做导向钢板导槽起定位和导向作用，工法桩垂直度偏差的控制尤为关键。
