铸铁焊条

铸铁焊条型号简介铸铁焊条是一种特殊种类的焊接材料，主要用于铸铁的修复和连接。

由于铸铁的特殊性质，常规的焊接材料无法有效地进行铸铁的焊接。

因此，铸铁焊条的出现填补了这一空白，使得铸铁的焊接变得更加可行和可靠。

铸铁焊条型号的分类铸铁焊条型号通常由一系列数字、字母和符号组成，其中每个元素都代表着焊条的特定属性和性能。

以下是常见的铸铁焊条型号分类：1. AWS A5.15AWS A5.15是美国焊接协会（American Welding Society）制定的标准，用于规范铸铁焊条的性能和使用。

在AWS A5.15标准中，每个焊条型号都由一系列数字和字母组成，包括焊条材质、熔敷金属成分、焊接位置和电流极性等。

2. EN ISO 1071EN ISO 1071是欧洲标准化组织（European Committee for Standardization）制定的标准，用于规范铸铁焊条的性能和使用。

与AWS A5.15类似，EN ISO 1071通过一系列数字、字母和符号来表示焊条的特征和性能。

常见的铸铁焊条型号解析1. Z308Z308型铸铁焊条是一种电镀高铬高钼钢芯焊条，适用于铸铁的各种焊接位置。

它具有良好的裂纹抗性和高温强度，可用于焊接低合金铸铁，如灰铸铁和珩砖铸铁。

2. Z408Z408型铸铁焊条是一种高铬高镍铸铁焊接芯条，广泛应用于高合金铸铁的焊接和修复。

该焊条具有优异的抗裂性能和高温强度，可实现稳定可靠的焊接效果。

3. Z508Z508型铸铁焊条是一种镍铸铁焊接芯条，特别适用于高合金镍铸铁的焊接和修复。

它具有良好的抗裂性能和高温强度，适用于船舶、机械和化工等领域的铸铁修复。

4. Z608Z608型铸铁焊条是一种铜钛芯焊条，具有优异的热导率和高温强度。

适用于灰铸铁、铸铁硬质铸铁的焊接和修复，可实现高质量的焊接效果。

使用注意事项在使用铸铁焊条时，需要注意以下几点：1. 清洁表面：确保焊接表面干净，没有油污和锈蚀等杂质，以免对焊接质量造成影响。

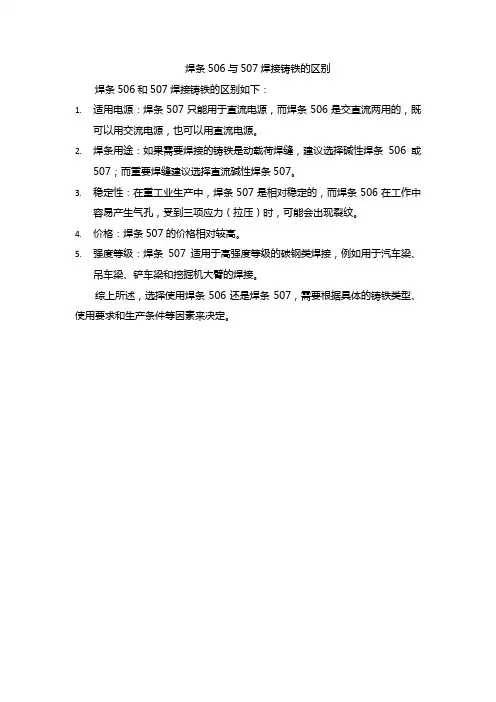

焊条506与507焊接铸铁的区别
焊条506和507焊接铸铁的区别如下：
1.适用电源：焊条507只能用于直流电源，而焊条506是交直流两用的，既
可以用交流电源，也可以用直流电源。

2.焊条用途：如果需要焊接的铸铁是动载荷焊缝，建议选择碱性焊条506或
507；而重要焊缝建议选择直流碱性焊条507。

3.稳定性：在重工业生产中，焊条507是相对稳定的，而焊条506在工作中
容易产生气孔，受到三项应力（拉压）时，可能会出现裂纹。

4.价格：焊条507的价格相对较高。

5.强度等级：焊条507适用于高强度等级的碳钢类焊接，例如用于汽车梁、
吊车梁、铲车梁和挖掘机大臂的焊接。

综上所述，选择使用焊条506还是焊条507，需要根据具体的铸铁类型、使用要求和生产条件等因素来决定。

铸铁常用的焊接方法铸铁是一种常见的金属材料，广泛应用于机械制造、建筑、船舶、汽车等领域。

然而，由于铸铁的化学成分和结构特点，其焊接难度较大，需要选择适当的焊接方法和材料。

本文将介绍铸铁常用的焊接方法及其特点。

1. 碳弧焊碳弧焊是一种常见的铸铁焊接方法，其原理是利用电弧加热铸铁表面，使其熔化，并同时加入焊丝，形成焊缝。

碳弧焊适用于铸铁薄板、管道、法兰等零部件的焊接。

其优点是操作简单，设备成本低，但缺点是焊接质量较差，焊缝易产生裂纹和气孔。

2. 气焊气焊是利用氧炔火焰加热铸铁表面，使其熔化，并同时加入焊丝，形成焊缝。

气焊适用于铸铁厚板、大型零部件的焊接。

其优点是焊接速度快，热影响区较小，但缺点是焊接质量较差，易产生气孔和裂纹。

3. 电弧气焊电弧气焊是将碳弧焊和气焊结合起来的一种焊接方法。

其原理是先利用碳弧焊加热铸铁表面，再利用气焊加热和熔化焊丝，形成焊缝。

电弧气焊适用于铸铁薄板、管道、法兰等零部件的焊接。

其优点是焊接速度快，焊接质量较好，但缺点是设备成本较高。

4. 焊锡焊焊锡焊是一种适用于铸铁小型零部件的焊接方法。

其原理是利用焊锡加热铸铁表面，使其熔化，并同时加入焊锡，形成焊缝。

焊锡焊的优点是操作简单，设备成本低，但缺点是焊接强度较低。

5. 焊条焊焊条焊是一种适用于铸铁大型零部件的焊接方法。

其原理是利用电焊机加热焊条和铸铁表面，使其熔化，并形成焊缝。

焊条焊的优点是焊接质量较好，焊缝强度高，但缺点是操作要求较高，设备成本较高。

总之，选择适当的焊接方法和材料是保证铸铁焊接质量的关键。

在实际应用中，应根据铸铁的化学成分、结构特点、焊接要求等因素综合考虑，选择最适合的焊接方法和材料。

同时，应加强焊接工艺控制，严格遵守焊接规范和操作规程，确保焊接质量和安全。

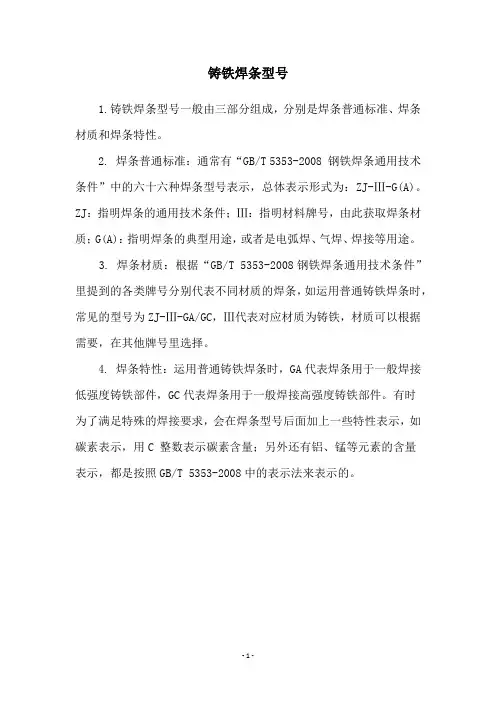

铸铁焊条型号
1.铸铁焊条型号一般由三部分组成，分别是焊条普通标准、焊条材质和焊条特性。

2. 焊条普通标准：通常有“GB/T 5353-2008 钢铁焊条通用技术条件”中的六十六种焊条型号表示，总体表示形式为：ZJ-Ⅲ-G(A)。

ZJ：指明焊条的通用技术条件；Ⅲ：指明材料牌号，由此获取焊条材质；G(A)：指明焊条的典型用途，或者是电弧焊、气焊、焊接等用途。

3. 焊条材质：根据“GB/T 5353-2008钢铁焊条通用技术条件”里提到的各类牌号分别代表不同材质的焊条，如运用普通铸铁焊条时，常见的型号为ZJ-Ⅲ-GA/GC，Ⅲ代表对应材质为铸铁，材质可以根据需要，在其他牌号里选择。

4. 焊条特性：运用普通铸铁焊条时，GA代表焊条用于一般焊接低强度铸铁部件，GC代表焊条用于一般焊接高强度铸铁部件。

有时
为了满足特殊的焊接要求，会在焊条型号后面加上一些特性表示，如碳素表示，用C 整数表示碳素含量；另外还有铝、锰等元素的含量
表示，都是按照GB/T 5353-2008中的表示法来表示的。

- 1 -。

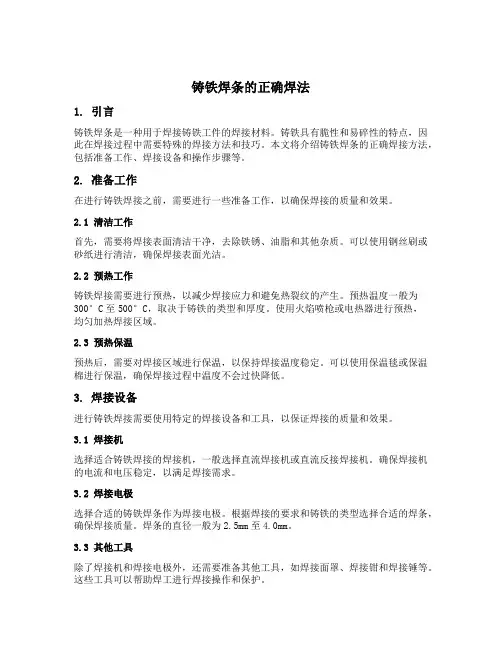

铸铁焊条的正确焊法1. 引言铸铁焊条是一种用于焊接铸铁工件的焊接材料。

铸铁具有脆性和易碎性的特点，因此在焊接过程中需要特殊的焊接方法和技巧。

本文将介绍铸铁焊条的正确焊接方法，包括准备工作、焊接设备和操作步骤等。

2. 准备工作在进行铸铁焊接之前，需要进行一些准备工作，以确保焊接的质量和效果。

2.1 清洁工作首先，需要将焊接表面清洁干净，去除铁锈、油脂和其他杂质。

可以使用钢丝刷或砂纸进行清洁，确保焊接表面光洁。

2.2 预热工作铸铁焊接需要进行预热，以减少焊接应力和避免热裂纹的产生。

预热温度一般为300°C至500°C，取决于铸铁的类型和厚度。

使用火焰喷枪或电热器进行预热，均匀加热焊接区域。

2.3 预热保温预热后，需要对焊接区域进行保温，以保持焊接温度稳定。

可以使用保温毯或保温棉进行保温，确保焊接过程中温度不会过快降低。

3. 焊接设备进行铸铁焊接需要使用特定的焊接设备和工具，以保证焊接的质量和效果。

3.1 焊接机选择适合铸铁焊接的焊接机，一般选择直流焊接机或直流反接焊接机。

确保焊接机的电流和电压稳定，以满足焊接需求。

3.2 焊接电极选择合适的铸铁焊条作为焊接电极。

根据焊接的要求和铸铁的类型选择合适的焊条，确保焊接质量。

焊条的直径一般为2.5mm至4.0mm。

3.3 其他工具除了焊接机和焊接电极外，还需要准备其他工具，如焊接面罩、焊接钳和焊接锤等。

这些工具可以帮助焊工进行焊接操作和保护。

4. 焊接操作步骤进行铸铁焊接时，需要按照正确的操作步骤进行，以保证焊接的质量和效果。

4.1 初次点火首先，将焊接电极插入焊接机，并调整电流和电压。

然后，将焊接电极对准焊接位置，进行初次点火。

通过初次点火可以除去焊条表面的涂层和气体，以减少焊接时的气孔和夹杂物。

4.2 开始焊接初次点火后，可以开始进行正式的焊接。

将焊接电极对准焊接位置，保持适当的角度和间距。

使用适当的焊接电流和电压进行焊接，将焊条均匀地熔化在焊接位置上。

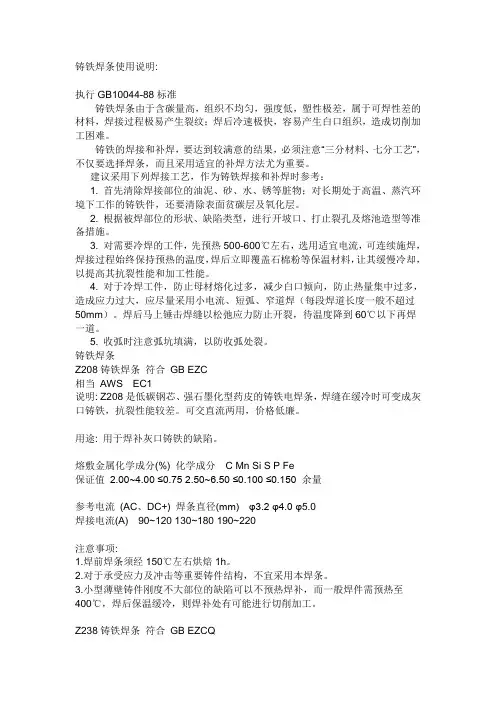

铸铁焊条使用说明:执行GB10044-88标准铸铁焊条由于含碳量高，组织不均匀，强度低，塑性极差，属于可焊性差的材料，焊接过程极易产生裂纹；焊后冷速极快，容易产生白口组织，造成切削加工困难。

铸铁的焊接和补焊，要达到较满意的结果，必须注意“三分材料、七分工艺”，不仅要选择焊条，而且采用适宜的补焊方法尤为重要。

建议采用下列焊接工艺，作为铸铁焊接和补焊时参考：1. 首先清除焊接部位的油泥、砂、水、锈等脏物；对长期处于高温、蒸汽环境下工作的铸铁件，还要清除表面贫碳层及氧化层。

2. 根据被焊部位的形状、缺陷类型，进行开坡口、打止裂孔及熔池造型等准备措施。

3. 对需要冷焊的工件，先预热500-600℃左右，选用适宜电流，可连续施焊，焊接过程始终保持预热的温度，焊后立即覆盖石棉粉等保温材料，让其缓慢冷却，以提高其抗裂性能和加工性能。

4. 对于冷焊工件，防止母材熔化过多，减少白口倾向，防止热量集中过多，造成应力过大，应尽量采用小电流、短弧、窄道焊（每段焊道长度一般不超过50mm）。

焊后马上锤击焊缝以松弛应力防止开裂，待温度降到60℃以下再焊一道。

5. 收弧时注意弧坑填满，以防收弧处裂。

铸铁焊条Z208铸铁焊条符合GB EZC相当AWS EC1说明: Z208是低碳钢芯、强石墨化型药皮的铸铁电焊条，焊缝在缓冷时可变成灰口铸铁，抗裂性能较差。

可交直流两用，价格低廉。

用途: 用于焊补灰口铸铁的缺陷。

熔敷金属化学成分(%) 化学成分 C Mn Si S P Fe保证值2.00~4.00 ≤0.75 2.50~6.50 ≤0.100 ≤0.150 余量参考电流(AC、DC+) 焊条直径(mm) φ3.2 φ4.0 φ5.0焊接电流(A) 90~120 130~180 190~220注意事项:1.焊前焊条须经150℃左右烘焙1h。

2.对于承受应力及冲击等重要铸件结构，不宜采用本焊条。

3.小型薄壁铸件刚度不大部位的缺陷可以不预热焊补，而一般焊件需预热至400℃，焊后保温缓冷，则焊补处有可能进行切削加工。

电焊条规格型号及用途电焊条是一种焊接电弧材料，广泛应用于焊接行业。

电焊条的规格型号和用途因不同的材料、焊接方法和焊接位置而有所不同。

下面将详细介绍一些常见的电焊条规格型号及其用途。

1.碳钢焊条碳钢焊条是最常见的电焊条之一，广泛用于焊接碳钢构件。

根据其化学成分和焊接特性，碳钢焊条可以分为多种规格型号，如E6011、E6013、E7018等。

这些焊条适用于手工电弧焊和自动焊接，广泛应用于钢结构、船舶、桥梁、压力容器等领域。

2.不锈钢焊条不锈钢焊条是专门用于焊接不锈钢的电焊条。

不锈钢焊条具有很好的耐腐蚀性和机械性能，广泛用于食品加工、医疗设备、化工设备等领域。

常见的不锈钢焊条规格型号有E308、E316等。

3.铸铁焊条铸铁焊条是专门用于焊接铸铁的电焊条。

铸铁焊条具有良好的可用性和机械性能，适用于焊接不同类型的铸铁材料，如灰口铸铁、球墨铸铁等。

常见的铸铁焊条规格型号有Z308、Z408等。

4.低合金焊条低合金焊条是一种含有一定量合金元素的焊条，用于焊接低合金钢。

这些焊条具有良好的强度和韧性，广泛应用于汽车制造、船舶制造等领域。

常见的低合金焊条规格型号有E7018、E8018等。

5.高合金焊条高合金焊条是一种含有较高合金元素的焊条，用于焊接高合金钢和耐热合金。

这些焊条具有良好的耐热性、耐蚀性和高温强度，适用于石油化工、核工业等领域。

常见的高合金焊条规格型号有E309、E310等。

此外，根据不同的焊接方法和位置，还有一些特殊用途的电焊条，如垂直焊条、横焊条、横搭焊条等，它们具有特殊的外观和焊接特性，适用于特定的焊接环境和要求。

总之，电焊条的规格型号及用途多种多样，每一种规格型号的焊条都有其特定的化学成分、焊接特性和应用领域，选择合适的电焊条对于焊接质量和效率至关重要。

在选择和使用电焊条时，应根据焊接材料、焊接方法和焊接位置等因素进行合理选择，并遵循相应的操作规范和安全操作要求。

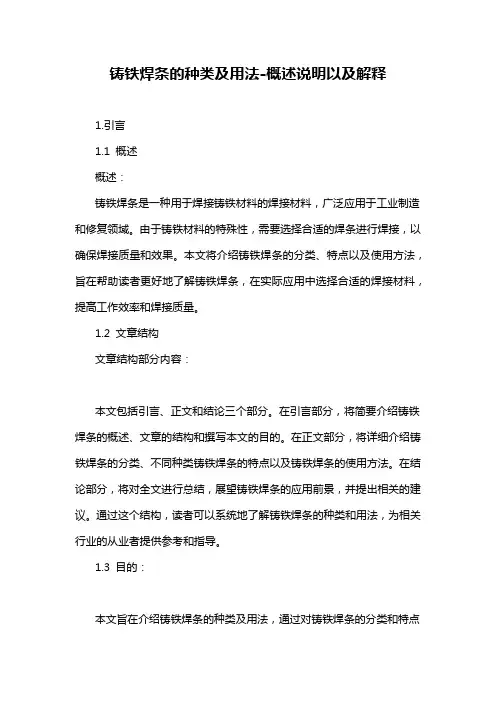

铸铁焊条的种类及用法-概述说明以及解释1.引言1.1 概述概述：铸铁焊条是一种用于焊接铸铁材料的焊接材料，广泛应用于工业制造和修复领域。

由于铸铁材料的特殊性，需要选择合适的焊条进行焊接，以确保焊接质量和效果。

本文将介绍铸铁焊条的分类、特点以及使用方法，旨在帮助读者更好地了解铸铁焊条，在实际应用中选择合适的焊接材料，提高工作效率和焊接质量。

1.2 文章结构文章结构部分内容：本文包括引言、正文和结论三个部分。

在引言部分，将简要介绍铸铁焊条的概述、文章的结构和撰写本文的目的。

在正文部分，将详细介绍铸铁焊条的分类、不同种类铸铁焊条的特点以及铸铁焊条的使用方法。

在结论部分，将对全文进行总结，展望铸铁焊条的应用前景，并提出相关的建议。

通过这个结构，读者可以系统地了解铸铁焊条的种类和用法，为相关行业的从业者提供参考和指导。

1.3 目的：本文旨在介绍铸铁焊条的种类及用法，通过对铸铁焊条的分类和特点进行详细说明，帮助读者了解不同种类铸铁焊条的特性和适用范围。

同时，我们还将重点介绍铸铁焊条的使用方法，包括操作技巧和注意事项，以便读者在实际操作中能够正确、有效地使用铸铁焊条。

通过本文的阅读，读者将对铸铁焊条有更深入的了解，可以更加熟练地运用铸铁焊条进行焊接工作，提高工作效率和焊接质量。

2.正文2.1 铸铁焊条的分类铸铁焊条根据其成分和用途的不同，可以分为不同的种类。

一般来说，铸铁焊条主要可以分为以下几类：1. 纯铁焊条：主要用于纯铁的焊接，成分中不含其他合金元素。

2. 低合金铸铁焊条：含有一定比例的合金元素（如钛、镍、锰等），用于焊接中等硬度的铸铁。

3. 高合金铸铁焊条：含有较高比例的合金元素（如铬、钼、钴等），用于焊接高硬度的铸铁，具有较高的耐磨性和耐蚀性。

4. 镍基铸铁焊条：含有较高比例的镍元素，用于焊接耐热、耐蚀的铸铁零件。

5. 钴基铸铁焊条：含有较高比例的钴元素，用于焊接特殊要求的铸铁。

上述分类仅为铸铁焊条的基本分类，具体的种类还有很多，而且随着科技的不断发展，铸铁焊条的种类也在不断增加和完善。
