附件一高大模板支架专项施工方案编制指南第一章工程概况第二章编制依据第三章本方案支模架设计范围及特点第一节本方案支模架设计范围第二节本方案支模架特点第四章施工部署第一节管理体系及项目部组成第二节材料、设备、劳动力组织第三节临时用电布置第四节施工进度计划第五节混凝土浇捣施工部署第五章支模架形式选用及设计第一节支模架形式选用第二节支模架设计1、支撑架施工荷载取值2、支撑架布置情况3、支撑架搭设参数汇总表4、不同形式支撑架连接方式5、特殊部位的处理措施6、与周围结构拉结措施6、架体基础处理措施7、防雷处理措施第六章支模架的构造要求及措施第七章支模架的搭设及拆除第八章支撑体系检查和验收要求第九章模板支撑体系监测监控措施第十章安全管理与维护措施第十一章质量保证措施第十二章文明施工措施第十三章应急预案附件：支撑架计算书1）板底支撑架计算2）梁底支撑架计算附图：附图1模板支架平面布置图附图2模板支架立面布置图附图3模板支架剖面图附图4特殊部位节点详图（后浇带、伸缩缝、沉降缝支模架节点详图、水平拉结点节点详图、梁底板底节点详图）支撑体系预压方案第一章工程概况说明工程名称、工程地点、建设单位、设计单位、监理单位、施工单位，工程建筑面积、结构层次、建筑高度、建筑物室内、外标高、场地自然地坪标高、施工要求和技术保证条件第二章编制依据相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。
常用的为：1、工程建筑、结构等施工图纸、会审纪要、联系单。
2、主要规范和规程2.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2002年版2.2《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000、J43-2000）2.3浙江省工程建设标准《建筑施工扣件式钢管模板支架技术规程》DB33/1035-2006 2.4《砼模板用胶合板》（GB/T17658-1999）2.5《钢管脚手架扣件》（GB15831）2.6《木结构设计规范》（GBJ5）2.7《建筑施工高处作业安全技术规范》（JGJ80-91）2.8《建筑施工安全检查标准》（JGJ59-99）2.9部、省、市现行的有关安全生产和文明施工规定2.10混凝土结构设计规范2.11钢结构设计规范2.10企业标准第三章本方案支模架设计范围及特点第一节本方案支模架设计范围说明本专项施工方案编制范围（支模区域）和位置及相应结构工程概况（层高、支模架搭设高度、梁截面尺寸、梁跨度、板厚、混凝土设计强度等级等）、施工平面及立面布置、第二节本方案支模架特点说明本支模架特点和难点等第四章施工部署第一节管理体系及项目部组成1、说明质量保证体系、安全保证体系2、说明项目部组成及人员名单第二节材料、设备、劳动力组织1、说明主要材料供应情况（钢管、扣件、门架及其配件、碗扣架及配件）2、说明主要设备规格、型号、数量（包括检测设备，如：）3、说明主要操作班组配置情况（架子工、泥工、木工、钢筋工、电工等）4、包括专职安全生产管理人员、特种作业人员的配置等。
浙江长兴农村合作银行超高、超重模板支撑架专项施工方案编制人：校对人：审核人：审批人：宁波建工集团有限公司2010年9日目录一、工程概况. (1)二、编制依据 (2)三、支模架设计范围 (2)四、支撑形式选用及设计 (3)（一）支撑形式选择及搭设参数 (3)（二）架体基础 (6)（三）水平拉接的布置与构造 (7)（四）剪刀撑布置 (7)（五）支撑架施工荷载取值 (7)五、混凝土浇捣施工部署 (7)六、支模架的构造要求及措施 (8)七、支模架的搭设及拆除 (8)八、支撑体系检查和验收 (10)九、安全管理与维护 (11)十、质量保证措施 (12)十一、应急预案 (13)十二、支撑架施工安全防护领导小组 (14)十三、管理体系及项目部组成 (15)十四、模板及支撑架计算书 (15)（一）120厚楼板模板扣件钢管支撑架计算书（高9.6m） (15)（二）120厚楼板模板扣件钢管支撑架计算书（高10.25m） (23)（三）350×800梁模板扣件钢管支撑架计算书（高9.6m） (30)（四）500×1600梁模板扣件钢管支撑架计算书（高10.3m,采用顶托） (38)（五）500×2000梁模板扣件钢管高支撑架计算书（高15m,采用顶托） (51)十五、附图 (63)超高、超重模板支撑架专项施工方案一、工程概况.1、工程名称：浙江长兴农村合作银行建设单位：浙江长兴农村合作银行设计单位：浙江省建工建筑设计院有限公司监理单位：长兴宏泰建设监理有限公司施工单位：宁波建工集团有限公司2、工程位置: 本工程位于浙江省长兴县南太湖经济开发区。
3、工程简介：本工程的室内设计标高±0.00相对于绝对标高5.400。
总建筑面积为约3㎡，本工程为整体地下室一层。
±0.00以上为两个单体组成，地上二十三层框架—核心筒剪力墙结构，东面为地上五层框架结构。
二、编制依据1、浙江长兴农村合作银行工程建筑、结构等施工图纸、会审纪要、联系单。
目录一、工程概况 (3)二、编制依据 (3)三、支模架设计范围 (4)四、支撑形式选用及设计 (5)（一）支撑形式选择及搭设参数 (5)（二)架体基础 (8)(三）水平拉接的布置与构造 (8)（四）剪刀撑布置 (8)(五）支撑架施工荷载取值 (9)五、混凝土浇捣施工部署 (9)六、支模架的构造要求及措施 (10)七、支模架的搭设及拆除 (11)八、支撑体系检查和验收 (12)九、安全管理与维护 (15)十、质量保证措施 (15)十一、应急预案 (16)十二、支撑架施工安全防护领导小组 (17)十三、管理体系及项目部组成 (17)十四、模板及支撑架计算书 (19)(一)500×1500mm梁模板扣件钢管支撑架计算书（支架搭设高度5。
8m） (19)（二）550×1300mm梁模板扣件钢管支撑架计算书（支架搭设高度5。
8m) (22)（三）500×1200mm梁模板扣件钢管高支撑架计算书（支架搭设高度10。
2m）26（四）400×900mm梁模板扣件钢管高支撑架计算书（支架搭设高度10。
2m) (29)(五）350×700mm梁模板扣件钢管高支撑架计算书(支架搭设高度29。
45m） (33)（六）180mm厚楼板模板扣件钢管高支撑架计算书（支架搭设高度5.80m) (36)（七)120mm厚楼板模板扣件钢管高支撑架计算书（支架搭设高度29.45m） (40)十五、附图 (43)附图一超重梁结构平面布置图附图二超高梁板位置示意图附图三超重梁支模架平面及剖面布置图附图四裙房南侧门厅部位超高支模架搭设布置图附图五裙房西侧门厅部位超高支模架搭设布置图附图六北侧门厅超高支模架搭设布置图附图七扶梯部位超高支模架布置图附图八各类梁模板支撑体系大详图附图九节点详图①、②、③附图十现场施工总平面布置图超高、超重模板支撑架专项施工方案一、工程概况本工程位于浙江省嘉兴市，中山路的南侧,并由禾兴路、府忠埭路、安乐路围合的街坊内.基地规划用地面积：40862.4平方米，拟建1幢高层酒店式公寓、2幢住宅以及大型商业购物中心。

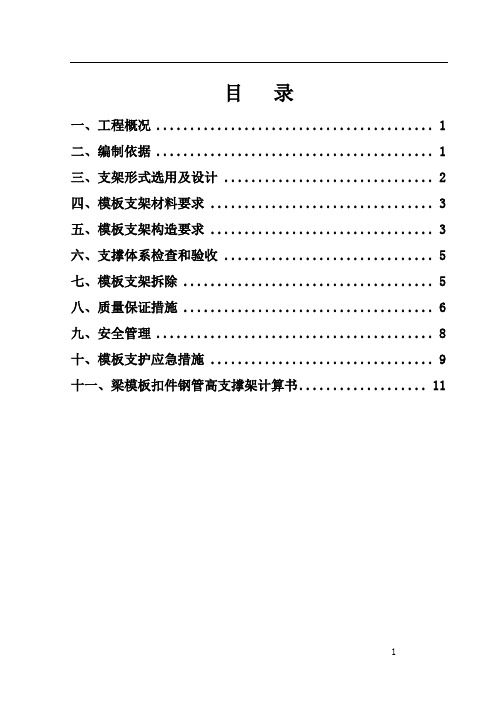

目录一、工程概况 (1)二、编制依据 (1)三、支架形式选用及设计 (2)四、模板支架材料要求 (3)五、模板支架构造要求 (3)六、支撑体系检查和验收 (5)七、模板支架拆除 (5)八、质量保证措施 (6)九、安全管理 (8)十、模板支护应急措施 (9)十一、梁模板扣件钢管高支撑架计算书 (11)一、工程概况工程名称：本方案为***迁建工程Ⅰ标艺术中心及教学楼的高大模板、网架支撑体系的专项施工方案。
艺术中心与教学楼的结构形式均为框架结构，艺术楼斜板处，支模架高度为13.1米~22米，梁截面400*600mm，板厚120mm；教学楼的高大模板支撑体系位置位于教学楼底下为道路的部分。
梁跨度9.4米，梁支模架高度8.4米，梁截面250*1700；梁300*900mm（跨度12米），14cm厚钢筋砼板开间9.4*12米。
二、编制依据1.本工程建筑、结构等施工图纸。
2. 国家及浙江省的有关规范、规程和标准。
3．***集团公司土建工程施工工艺标准4．工程建设标准强制性条文5．建设工程管理规范GB/T50326-20016．特种作业人员安全技术考核管理规则7．《建筑施工安全检查评分标准》JGJ59-998．建筑施工扣件式钢管脚手架安全技术规范JGJ130-20019.《砼模板用胶合板》（GB/T17658-1999）；10．《混凝土结构工程施工质量验收规范》(GB50204-2002)11．《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000、J43-2000）12.浙江省工程建设标准《建筑施工扣件式钢管模板支架技术规程》(J10905-2006)13.浙江省及金华市现行的有关安全生产和文明施工规定。
14.公司ISO9001质量体系《质量手册》、《程序文件》、《技术标准》。
15. 《建筑施工模板安全技术规范》JGJ162-2008。
三、支架形式选用及设计（一）支撑形式选择施工中对模板支撑体系的刚度、稳定性、整体性有较高的要求。
浙江省某工程高大支模架专项施工方案(专家论证专用)一、前言本文旨在对浙江省某工程中高大支模架的专项施工方案进行详细阐述和论证，确保施工过程安全、高效、质量可控。
通过专家论证，为该工程的支模架施工提供科学的指导和可行的建议。
二、项目背景浙江省某工程位于某某地区，总建筑面积约为XXX平方米，设计属于高大建筑工程，对支模架的施工要求较高。
在这样的工程中，支模架的选材、搭建、加固及拆除都是至关重要的环节，直接关系到工程的安全与质量。
三、支模架选材与设计3.1 材料选择支模架的主要材料应具备足够的强度和稳定性，以确保承载能力和稳固性。
对于该工程，建议选用优质钢材作为支模架的主要构件，同时配备必要的连接件和加固件，保证支模架的整体结构牢固可靠。
3.2 结构设计支模架的结构设计应充分考虑工程的实际情况和负荷要求，确保支模架在施工过程中能够稳定支撑建筑结构。
相关设计要充分考虑到结构的变形和位移情况，并采取相应的加固措施，确保支模架结构的稳定性和安全性。
四、支模架施工方案4.1 搭设流程支模架的搭设流程应按照规范操作，严格按照施工图纸和设计要求进行搭建。
在搭设过程中，应注意搭设顺序、连接方式和支撑点设置，确保支模架的结构稳定可靠。
4.2 加固措施针对高大支模架在承载力和稳定性方面的要求，必须采取加固措施。
在施工过程中，应根据实际情况采取钢筋混凝土加固、斜撑加固等措施，提高支模架的整体稳定性。
4.3 安全管理支模架施工过程中，安全管理是至关重要的一环。
所有参与施工的人员必须接受相关安全培训，严格遵守作业规程，配备必要的安全防护设施，确保施工安全。
五、专家论证本支模架专项施工方案经过专家论证，获得专家组认可，并提出进一步完善的建议。
专家组认为该施工方案在支模架选材、设计以及施工过程中均考虑到了工程的实际情况，并提出了科学有效的措施。
六、总结通过对浙江省某工程高大支模架专项施工方案的详细论证和阐述，我们得出了一套科学有效的施工方案。
浙江省高大模板支架专项施工方案(专家认证)编制指南
一、前言
模板支架施工在高大建筑工程中起着至关重要的作用，为确保施工质量和安全，需要编制严谨的专项施工方案并获得专家认证。
本指南旨在指导施工单位编制浙江省高大模板支架专项施工方案，提供专家认证相关要求及流程。
二、方案编制流程
1.确定编制组成员
–设立专项施工方案编制组，确保包含结构设计、施工技术、安全监理等相关方面专业人员。
2.搜集资料
–收集工程相关图纸、设计说明、现场勘测数据等资料，全面了解施工背景。
3.分析前期工作
–对前期施工方案进展情况进行分析，找出问题及改进方向。
4.制定施工方案
–结合资料和实际情况，详细制定模板支架施工方案，包括方案概述、工艺流程、施工组织设计等内容。
5.专家评审
–提交编制好的施工方案给专家进行评审，听取专家意见并根据反馈进行修改。
6.最终定稿
–根据专家评审意见，最终定稿并进行归档备案。
三、专家认证流程
1.评审组组建
–设立专家评审组，确保包含结构工程、建筑设计、施工安全等方面的专家。
2.专家评审
–组织专家对施工方案进行评审，审查是否符合当地相关标准和法规要求。
3.意见反馈
–专家对方案提出意见和建议，施工单位根据意见进行修改。
4.认证结果
–完成修改后的专项施工方案提交专家组，确认通过专家认证后方案生效。
四、结语
浙江省高大模板支架专项施工方案(专家认证)的编制需要严格遵循流程，确保施工质量和安全。
通过本指南的指导，希望可以帮助施工单位顺利完成专项施工方案的编制及专家认证工作，为工程施工提供保障。
目录一、工程概况 (2)二、结构设计相关部分说明 (2)三、模板工程施工部署和管理 (3)1、施工程序 (3)2、模板施工方案的选择与设计 (3)3、材料、机械设备计划 (13)4、材料进场验收 (14)5、施工进度 (15)6、监测措施 (15)7、地下室顶板施工时照明措施 (15)8、砼浇捣方式和顺序及施工荷载要求 (16)四、支撑体系材质检验标准 (17)五、支模架的验收标准与要求 (18)1.1支模架的验收标准 (18)1.2支模架的验收： (18)六、支模架的搭设与拆除 (20)1.1支模架搭设 (20)1.2模板安装准备 (24)1.3梁、板模板安装 (25)1.4质量控制要点 (25)1.5支模架的拆除 (26)七、支模架倒塌应急措施 (27)应急救援材料配备 (28)九、安全施工保证措施 (30)十、支模架计算书汇总表1.1 180mm厚板支模架设计计算结果汇总表（计算书P1） (32)1.2 200mm厚板支模架设计计算结果汇总表（计算书P9） (36)1.3 500×1400梁支模架设计计算结果汇总表（计算书P16） (40)1.4 1000×2000梁支模架设计计算结果汇总表（计算书P29） (44)1.5 600×1200梁支模架设计计算结果汇总表（计算书P42） (45)1.6 500×800梁支模架设计计算结果汇总表（计算书P55） (52)1.7 700×1500梁支模架设计计算结果汇总表（计算书P62） (56)十一、模板支架搭设分项检查验收表 (60)高大模板支架专项施工方案一、工程概况本工程位于，地下三层，负三层停车场局部人防，负二层负一层商场，局部停车场。
地上裙房商场五层，商务楼十六层、住宅楼十七层，总建筑面积约83817m2 。
地下室负三层地面标高-15.50m，±0.00相对于绝对标高93.00m，住宅楼建筑高度60m，商务楼建筑高度80m。
模板支架专项施工方案
一、项目背景
在建筑施工中，模板支架是一种重要的施工工具，用于支撑和固定混凝土模板，保证模板在浇筑混凝土时稳定可靠。
为了确保建筑结构施工质量，提高工作效率，特制定模板支架专项施工方案以进行专家论证。
二、方案内容
1. 施工原理
模板支架的有效使用是保证建筑模板在施工过程中稳固与准确的关键。
通过合
理搭建、调整支撑高度等措施，可确保模板支架在施工期间不发生位移或变形，从而保证混凝土浇筑质量。
2. 施工流程
1.确定支架布置方式及间距
2.搭建支架并校正水平度和垂直度
3.固定支架，加固节点
4.安装模板并进行检验
5.浇筑混凝土
3. 安全措施
在模板支架施工过程中，必须严格遵守相关安全规范，包括但不限于安全带使用、施工现场封闭等，保障工人施工安全。
4. 质量控制
在施工中，应不断检查支架搭建质量，确保支撑结构牢固稳定，模板安装正确，以满足建筑质量要求。
三、施工效果
本施工方案经专家论证后，将有助于提高模板支架施工效率，保证建筑结构施
工质量，减少施工过程中的安全风险。
四、结论
模板支架专项施工方案是建筑施工中至关重要的一环，经过专家论证后的施工
方案将对整个施工过程产生积极影响，值得广泛推广和应用。
以上为模板支架专项施工方案的主要内容，欢迎专家们对方案进行讨论和提出宝贵意见。
附件一
高大模板支架专项施工方案编制指南
第一章工程概况
第二章编制依据
第三章本方案支模架设计范围及特点
第一节本方案支模架设计范围
第二节本方案支模架特点
第四章施工部署
第一节管理体系及项目部组成
第二节材料、设备、劳动力组织
第三节临时用电布置
第四节施工进度计划
第五节混凝土浇捣施工部署
第五章支模架形式选用及设计
第一节支模架形式选用
第二节支模架设计
1、支撑架施工荷载取值
2、支撑架布置情况
3、支撑架搭设参数汇总表
4、不同形式支撑架连接方式
5、特殊部位的处理措施
6、与周围结构拉结措施
6、架体基础处理措施
7、防雷处理措施
第六章支模架的构造要求及措施
第七章支模架的搭设及拆除
第八章支撑体系检查和验收要求
第九章模板支撑体系监测监控措施
第十章安全管理与维护措施
第十一章质量保证措施
第十二章文明施工措施
第十三章应急预案
附件：支撑架计算书
1）板底支撑架计算
2）梁底支撑架计算
附图：
附图1 模板支架平面布置图
附图2 模板支架立面布置图
附图3 模板支架剖面图
附图 4 特殊部位节点详图（后浇带、伸缩缝、沉降缝支模架节点详图、水平拉结点节点详图、梁底板底节点详图）
支撑体系预压方案
说明工程名称、工程地点、建设单位、设计单位、监理单位、施工单位，工程建筑面积、结构层次、建筑高度、建筑物室内、外标高、场地自然地坪标高、施工要求和技术保证条件
第二章编制依据
相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。
常用的为：
1、工程建筑、结构等施工图纸、会审纪要、联系单。
2、主要规范和规程
2.1 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2002年版
2.2 《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000、J43-2000）
2.3 浙江省工程建设标准《建筑施工扣件式钢管模板支架技术规程》DB33/1035-2006
2.4 《砼模板用胶合板》（GB/T17658-1999）
2.5 《钢管脚手架扣件》（GB15831）
2.6 《木结构设计规范》（GBJ5）
2.7 《建筑施工高处作业安全技术规范》（JGJ80-91）
2.8 《建筑施工安全检查标准》（JGJ59-99）
2.9 部、省、市现行的有关安全生产和文明施工规定
2.10 混凝土结构设计规范
2.11 钢结构设计规范
2.10 企业标准
第三章本方案支模架设计范围及特点
第一节本方案支模架设计范围
说明本专项施工方案编制范围（支模区域）和位置及相应结构工程概况（层高、支模架搭设高度、梁截面尺寸、梁跨度、板厚、混凝土设计强度等级等）、施工平面及立面布置、
第二节本方案支模架特点
说明本支模架特点和难点等
第一节管理体系及项目部组成
1、说明质量保证体系、安全保证体系
2、说明项目部组成及人员名单
第二节材料、设备、劳动力组织
1、说明主要材料供应情况（钢管、扣件、门架及其配件、碗扣架及配件）
2、说明主要设备规格、型号、数量（包括检测设备，如：）
3、说明主要操作班组配置情况（架子工、泥工、木工、钢筋工、电工等）
4、包括专职安全生产管理人员、特种作业人员的配置等。
第三节临时用电布置
第四节施工进度计划
说明支模架搭设、拆除、钢筋绑扎、混凝土浇捣的施工进度计划，并以网络图或横道图表示。
第五节混凝土浇捣施工部署
1、说明施工流水段划分、混凝土浇捣顺序（水平流向）和程序（竖直流向）、施工缝留置位置
2、说明混凝土浇捣设备
2.1自拌混凝土、商品混凝土
2.2固定泵、汽车泵、布料机
2.3 振捣机械
3、混凝土浇捣注意事项
1）防止支模架产生偏心受力的措施
2）施工荷载控制措施
第五章支模架形式选用及设计
第一节支模架形式选用
根据安全、经济、施工方便等选择合适的支模架形式。
方案中需说明本专项施工方案选用的模板支撑架的形式（类型）及定型产品的技术参数（根据产品生产厂家提供的数据），不同的部位可选择不同的支模架形式。
常用的有：门式钢管脚手架、重型门式钢管脚手架（HR）、碗扣式钢管脚手架、门式钢管脚手架与扣件式钢管脚手架组合、扣件式钢管脚手架、扣件式钢管脚手架+可调托座、钢格构柱与钢管
脚手架组合形式等
第二节支模架设计
1、支撑架施工荷载取值
2、支撑架布置情况
根据理论计算结果，说明不同部位支模架采用的搭设材料和材料性能、技术指标及平面布置情况1）说明梁板底（分类说明）小楞或次龙骨（可采用方木、钢管、槽钢等）布置方向、布置间距2）说明梁板底（分类说明）大楞或主龙骨（可采用方木、钢管、槽钢等）布置方向、布置间距3）说明梁板底（分类说明）模板支架的立杆布置情况和立杆间距（横向、纵向）
4）说明梁板底门式脚手架布置的方向（平行于梁轴线或垂直于梁轴线），门架的跨距和排距
5）说明其他类型支模架的平面布置情况
3、支撑架搭设参数汇总表
可以表格形式说明支撑架搭设参数、搭设材料
4、不同形式支撑架连接方式
如：门式架与扣件式钢管脚手架连接方式
门架与钢管架采用横向水平加强杆连接，步距1500mm，具体做法详见附图×及说明。
5、特殊部位的处理措施
5.1 说明变形缝部位（后浇带、伸缩缝、沉降缝等特殊部位支模架搭设形式）
5.2 说明高低跨部位、上翻梁、下翻梁、加腋部位、斜坡道等特殊部位的支撑系统加强或处理措施
6、与周围结构拉结措施
说明支模架与周边主体结构的刚性拉接措施。
具体做法见详图×。
7、架体基础处理措施
说明支撑架架体基础情况，包括楼板、自然地坪加固处理措施等
1）架体为自然地坪
搭设支架场地要求平整、坚实，承载力满足上部结构荷载的要求，沉降变形在允许范围内。
对施工现场地基进行硬化处理，以提高地基承载力，控制沉降变形，满足支模架搭设结构稳定要求。
根据现场实际情况拟采取处理措施；
2）架体基础为楼板
需对楼板结构（包括梁、板）承载能力验算。
根据验算结果提出处理意见。
8、防雷处理措施
说明脚手架防雷措施
第六章支模架的构造要求及措施（见规范）
第一节立杆
第二节水平
第三节剪刀撑
第四节其它要求
第七章支模架的搭设及拆除方法
说明模板支架安装和拆除的施工工艺、施工顺序、技术要求等，特别是需要分段支模的模板支架。
第八章支撑体系检查和验收要求
包括搭设材料的进场验收要求、抽样复检要求、支撑体系搭设过程中及使用前检查验收要求、拆除检查验收要求等
第九章模板支撑体系监测监控措施
说明模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移的监测监控措施等。
附监测点平面布置图。
说明监测方法、监测人员及监测频率、监测仪器、监测报警值等
第十章质量保证措施
第十一章安全管理与维护措施
第十二章文明施工措施
第十三章应急预案
1、危险源分析
2、应急领导小组
3、应急材料准备
4、应急措施
附件：支撑架计算书
验算项目及计算内容包括模板、模板支撑系统的主要结构强度和截面特征及各项荷载设计值及荷载组合，梁、板模板支撑系统的强度和刚度计算，梁板下立杆稳定性计算，立杆基础承载力验算，支撑系统支撑层承载力验算，转换层下支撑层承载力验算等。
每项计算列出计算简图和截面构造大样图，注明材料尺寸、规格、纵横支撑间距。
1）板底支撑架计算书
2）梁底支撑架计算书
3）楼板承载验算书
4）地基承载力验算书
附图：
包括支模区域立杆、纵横水平杆平面布置图，支撑系统立面图、剖面图，水平剪刀撑布置平面图及竖向剪刀撑布置投影图，梁板支模大样图，支撑体系监测平面布置图及连墙件布设位置及节点大样图
特殊部位节点详图（后浇带、伸缩缝、沉降缝支模架节点详图、水平拉结点节点详图、梁底板底节点详图）
梁底模板支撑架搭设参数一览表(表一)
板底模板支撑架搭设参数一览表(表二)。
