WiFi测试指标介绍
- 格式：pdf
- 大小：512.98 KB
- 文档页数：21
下载文档原格式
合集下载
wifi测试方法和标准
wifi测试方法和标准在网络环境中，我们需要对WiFi网络的性能进行全面的测试和评估，以确保其满足我们的需求并提供稳定的服务。
为了实现这一目标，我们需要遵循一定的测试方法和标准。
以下是对WiFi测试方法和标准的简要概述。
1. 连接性测试：连接性测试是评估WiFi网络性能的基础。
测试方法通常包括使用网络测试工具，如Wi-Fi Analyzer、Wi-Fi Explorer等。
连接性测试应包括以下几个方面：a. 网络覆盖范围：测试WiFi网络在不同位置的信号强度和连接速度。
b. 稳定性：评估网络在各种环境下的稳定性，例如温度、湿度、电磁干扰等。
c. 多设备连接：评估在多用户环境下，WiFi网络的负载能力和连接速度。
2. 信号质量测试：信号质量测试主要关注WiFi信号的频段、信道和信号强度。
测试方法包括使用信号分析仪或信号测试软件，如Wi-Fi Signal Expert、Wi-Fi Signal Levels Tracker 等。
3. 传输速率测试：传输速率测试是评估WiFi网络性能的关键指标。
测试方法通常包括使用网络测试工具，如Speedtest、iPerf等。
传输速率测试应包括以下几个方面：a. 最大传输速率：评估在高峰时段网络环境中，WiFi网络的最大传输速率，以及在不同距离和障碍物遮挡下的传输速率变化情况。
4. 安全性测试：安全性测试是评估WiFi网络安全性能的重要环节。
测试方法通常包括使用安全测试工具，如Wireshark、WildPackets Captive Portal Tester等。
安全性测试应包括以下几个方面：a. 加密性能：评估WiFi网络在传输数据时的加密性能，包括数据加密的速度和安全性。
b. 网络入侵检测：测试WiFi网络能否有效地检测和防止恶意攻击，如DDoS 攻击、ARP欺骗等。
c. 用户认证和授权：评估WiFi网络的用户认证和授权机制，确保只有合法用户才能访问网络资源。
WLAN性能测试及参数优化方法
WLAN性能测试及参数优化方法无线局域网(WLAN)在现代通信领域中发挥着重要作用，而对其性能的测试和参数的优化是确保其稳定运行和提升用户体验的重要环节。
本文将介绍WLAN的性能测试方法，以及优化WLAN参数的方法。
一、WLAN性能测试方法1. 信号强度测试信号强度是衡量WLAN性能的重要指标之一。
可以使用专业的测试工具或手机APP测量设备之间的信号强度，并绘制热力图来观察信号分布情况。
在测试中，应该关注覆盖范围和信号强度是否满足需求。
2. 信噪比测试信噪比是指有效信号与背景噪声之间的比值，较高的信噪比意味着更清晰的信号传输。
可以通过采用专业的信号分析仪进行信噪比测试，以确保WLAN信号质量的稳定和可靠。
3. 传输速率测试传输速率是衡量WLAN性能的另一个重要指标。
可以使用专业的测试工具或者通过下载和上传文件来测试WLAN的传输速率。
在测试中，应该关注实际的传输速率是否接近设备的理论传输速率。
4. 延迟和抖动测试延迟和抖动是WLAN性能的关键指标之一，直接影响到数据传输的实时性和稳定性。
可以使用专业的网络测试工具来测试延迟和抖动，并根据测试结果对网络进行优化调整。
二、WLAN参数优化方法1. 频段选择WLAN可以在不同的频段进行工作，如2.4GHz和5GHz。
不同频段的性能和干扰情况不同，应根据实际需求选择合适的频段。
通常情况下，5GHz频段相对较少干扰，传输速率更快，但覆盖范围较小。
2. 信道设置在无线网络中，不同的设备会使用不同的信道进行通信。
合理设置信道可以减少信号干扰和碰撞，提升网络性能。
可以通过扫描周围环境和使用专业的网络优化工具选择最佳信道。
3. 功率控制合理的功率控制可以保持WLAN信号的稳定，避免过度干扰周围设备。
应根据实际需求和场景设定合适的信号功率，避免过高或过低。
4. 安全设置WLAN安全设置是保护网络免受未经授权访问和攻击的重要手段。
应启用WPA2等高级加密方式，并设置强密码、MAC地址过滤等措施来增强网络安全性。

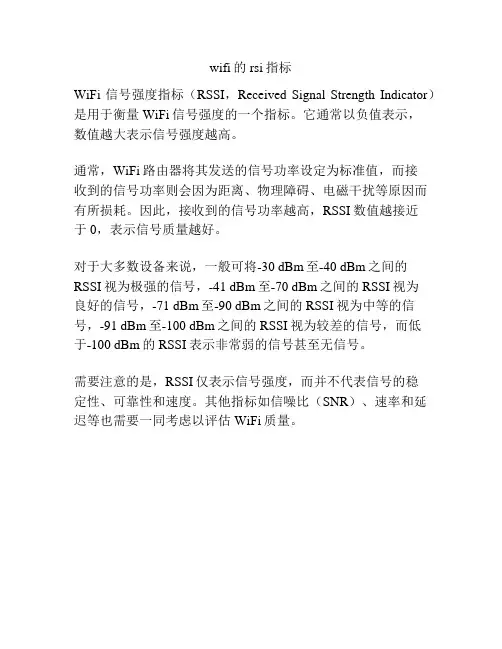

wifi的rsi指标
wifi的rsi指标
WiFi信号强度指标（RSSI，Received Signal Strength Indicator）是用于衡量WiFi信号强度的一个指标。
它通常以负值表示，
数值越大表示信号强度越高。
通常，WiFi路由器将其发送的信号功率设定为标准值，而接
收到的信号功率则会因为距离、物理障碍、电磁干扰等原因而有所损耗。
因此，接收到的信号功率越高，RSSI数值越接近
于0，表示信号质量越好。
对于大多数设备来说，一般可将-30 dBm至-40 dBm之间的RSSI视为极强的信号，-41 dBm至-70 dBm之间的RSSI视为
良好的信号，-71 dBm至-90 dBm之间的RSSI视为中等的信号，-91 dBm至-100 dBm之间的RSSI视为较差的信号，而低
于-100 dBm的RSSI表示非常弱的信号甚至无信号。
需要注意的是，RSSI仅表示信号强度，而并不代表信号的稳
定性、可靠性和速度。
其他指标如信噪比（SNR）、速率和延迟等也需要一同考虑以评估WiFi质量。
WIFI相关测试指标与标准
码片/符号时钟频率容限小
符合《中国移动无线局域网（WLAN）终端测试规范
（1.0.0）》中的表7-6 820.11g码片时钟频率容限限制
要求
调制方式：OFDM、DSSS-OFDM
码片/符号时钟频率
码片/符号时钟频率容限小于±20ppm
符合《中国移动无线局域网（WLAN）终端测试规范
（1.0.0）》中的表7-7 820.11n码片时钟频率容限限制
IEEE标准：802.11g 10%FER；
数据速率（Mbps）
接收机邻信道抑制
（dB）
6
16
9
15
12
13
18
11
24
8
36
4
48
0
54
外加信号源信号为OFDM调制信号，测试数据单元长度
1000bytes，接收误包率（PER）要求小于10%。参见《中
国移动无线局域网（WLAN）终端测试规范（1.0.0）》中
11b--终端码片时钟频率容 限
测量码片时钟的频率误差是否超过限值要求
11g--终端码片时钟频率容 限
测量码片时钟的频率误差是否超过限值要求
11a--终端码片时钟频率容 限 11n--终端码片时钟频率容 限
测量码片时钟的频率误差是否超过限值要求 测量码片时钟的频率误差是否超过限值要求
发射功率上升/下降时间 射频载波抑制
表7-1发射频谱模板限值要求表
符合《中国移动无线局域网（WLAN）终端测试规范
（1.0.0）》中的图7-3 820.11g OFDM PHY发射频谱模板
表7-1发射频谱模板限值要求表
符合《中国移动无线局域网（WLAN）终端测试规范
（1.0.0）》中的图7-4 820.11n发射频谱掩模（20MHz信
WIFI测试指标
WIFI测试指标WiFi测试是指对无线网络的性能进行评估和优化的过程，通过测试可以了解无线网络的覆盖范围、信号强度、传输速率等指标，以进一步提高用户的网络使用体验。
下面将介绍几个常见的WiFi测试指标。
1.信号强度：信号强度是评估WiFi信号质量的一个重要指标，通常以分贝（dBm）为单位表示，负值越大表示信号质量越好。
在WiFi测试中，常采用不同位置接收信号的方式，测量不同位置的信号强度，以此来评估WiFi的覆盖范围和信号强弱情况。
3.信道利用率：信道利用率是指WiFi网络中其中一信道被占用的时间比例，它是评估WiFi网络拥塞情况的一个指标。
通过测试信道利用率，可以了解WiFi网络中的信道分配情况，判断是否存在信道拥塞的问题，并提出相应的优化方案。
4.信噪比：信噪比是指WiFi信号强度与背景噪声之间的比值，它反映了信号强度与干扰的关系。
信噪比越大，表示信号质量越好，WiFi网络的传输性能也会更好。
通过测试信噪比，可以判断WiFi网络是否受到了干扰，有助于分析和解决网络性能问题。
5.延迟：延迟是指从发送数据到接收数据之间的时间间隔，也称为网络延迟或延时。
WiFi网络的延迟主要受到网络拥塞、信号传输距离等因素的影响。
通过测试延迟，可以评估WiFi网络的响应速度，判断其是否满足实时性要求。
6.丢包率：丢包率是指在数据传输过程中丢失的数据包占总发送数据包数量的比例。
WiFi网络的丢包率主要受到信号强度、干扰等因素的影响，丢包率过高会导致网络质量下降，影响用户体验。
通过测试丢包率，可以评估WiFi网络的稳定性和可靠性。
7. 吞吐量：吞吐量是指 WiFi 网络每单位时间传输的数据量，常以Mbps（兆位每秒）为单位表示。
通过测试吞吐量，可以评估 WiFi 网络的传输能力，判断其是否满足用户对于大流量数据传输的需求。
总结：WiFi测试指标包括信号强度、传输速率、信道利用率、信噪比、延迟、丢包率和吞吐量等，通过对这些指标的测试，可以评估WiFi 网络的性能和质量，帮助优化网络设置，提供更好的网络使用体验。
Wi-Fi信号质量测试指标
Wi-Fi信号质量测试指标
Wi-Fi是无线局域网技术的一种，是一项重要的无线通信技术。
在使用Wi-Fi时，我们经常遇到的一个问题就是信号质量不佳。
因此，我们需要了解Wi-Fi信号质量测试的相关指标。
以下是Wi-Fi信号质量测试的主要指标：
信号强度
Wi-Fi信号强度是指Wi-Fi信号的强度和接收器之间的距离及
其他影响因素的综合影响，主要衡量接收Wi-Fi信号的强弱。
通常，我们使用RSSI指标来表示Wi-Fi信号强度的强弱。
这个指标的单
位是dBm，数值越大表示信号越强。
信噪比
信噪比是衡量信号质量的重要指标之一，是信号与噪声的比值。
通常，我们使用SNR指标来衡量信噪比，单位是dB。
在Wi-Fi的
环境中，信号噪声来源于其他的Wi-Fi网络，以及其他的电磁干扰源。
速率
Wi-Fi的速率是指Wi-Fi传输数据的速率，也就是网速。
它可以用Mbps（兆位每秒）来表示。
Wi-Fi的速率受到多种因素影响，如信号干扰、信号距离等。
延迟
延迟是指Wi-Fi信号从发送端到接收端经过的时间。
通常，我们使用ping指令来测试Wi-Fi网络的延迟。
低延迟对于在线游戏、视频等有很重要的影响。
信道干扰
在Wi-Fi的环境中，可能会存在多个Wi-Fi网络，这些网络之间可能会产生信道干扰。
通过测试信道干扰程度，可以找到最合适的信道，减少网络干扰，提高信号质量。
综上所述，了解Wi-Fi信号质量测试的相关指标，可以帮助我们更好地优化Wi-Fi网络，提高网络的质量和稳定性。
wifi网络测试3篇
wifi网络测试第一篇：WiFi网络测试-速度篇概述：在今天的智能时代，WiFi网络已经成为人们必不可少的一部分，它已经在我们的工作和生活中发挥着越来越重要的作用。
因此，WiFi网络的速度测试已经成为了人们关注的重点，那么，如何进行WiFi网络的速度测试呢？一、测试工具1.手机自带的测速工具2.第三方的测速工具二、测试步骤1.打开测试工具2.在测试工具中选择需要测试的WiFi3.开始测试三、测试结果对于WiFi网络的速度测试结果，主要有以下几个指标：1.下载速度（Download speed）：表示从服务器下载数据的速度。
单位为Mbps。
2.上传速度（Upload speed）：表示将数据上传至服务器的速度。
单位为Mbps。
3.延迟（Latency）：表示用户向服务器发送请求与服务器响应所花费的时间。
单位为ms。
4.连接速度（Connection speed）：表示用户与路由器连接的速度。
单位为Mbps。
综上所述，我们可以通过测试WiFi网络的速度来判断其质量的好坏，从而帮助我们选择合适的WiFi网络。
第二篇：WiFi网络测试-覆盖篇概述：随着无线网络的普及，WiFi网络的覆盖范围也成为人们关注的焦点。
如何测试WiFi网络的覆盖范围呢？一、测试工具1.手机自带的信号强度检测工具2.第三方的WiFi覆盖检测工具二、测试步骤1.打开测试工具2.在测试工具中选择需要测试的WiFi3.进入检测页面开始测试三、测试结果对于WiFi网络的覆盖范围测试结果，主要有以下几个指标：1.信号强度（Signal strength）：表示连接WiFi网络的信号强度。
按照惯例，一般为满格为好。
2.连接速度（Connection speed）：表示用户与路由器连接的速度。
单位为Mbps。
综上所述，我们可以通过测试WiFi网络的覆盖范围来判断其覆盖范围的好坏，从而帮助我们选择合适的WiFi网络。
第三篇：WiFi网络测试-稳定性篇概述：WiFi网络的稳定性是指在网络传输过程中数据是否能够稳定传输，而不会出现因网络问题导致数据传输中断或出错。
wifi测试原理
wifi测试原理
Wi-Fi是无线局域网的一种技术，它可以通过无线信号将数据传输到设备之间。
Wi-Fi测试是为了评估和优化无线网络的性能而进行的过程，通过测试可以获得网络的吞吐量、延迟、覆盖范围等关键性能指标，从而进一步改善网络的质量。
Wi-Fi测试的原理主要是通过发送和接收数据包来评估网络的性能。
测试过程中，首先需要确定测试的环境，包括设备的位置、距离、障碍物等影响Wi-Fi信号传输的因素。
然后利用测试工具向网络发送一定数量的数据包，然后再通过接收端收集并分析接收到的数据包，最后根据测试结果评价网络的性能。
在Wi-Fi测试中，常用的性能指标包括：
1. 吞吐量：指网络每秒传输的数据量，通过发送大量的数据包并记录传输时间来计算。
2. 延迟：指从发送数据包到接收到数据包之间的时间间隔，通过发送一定数量的数据包并记录延迟时间来计算。
3. 覆盖范围：指Wi-Fi信号的有效覆盖范围，可以通过测试工具的信号强度来评估。
4. 信号强度：指Wi-Fi信号的强弱，通过测试工具的信号强度指示器来评估。
为了进行Wi-Fi测试，通常需要使用专业的测试工具，这些工
具能够生成和接收大量的数据包，并提供详细的性能指标分析。
常见的测试工具包括网络分析仪、信号强度测试仪等。
总结来说，Wi-Fi测试通过发送和接收数据包来评估网络的性能，并根据测试结果来改善和优化无线网络的质量。
WIFI测试指标
WIFI测试指标版本：V1.0共(15)页目录2.TransmitSpectrumMask发送信号频谱模板....................3.FrequencyError频率误差..................................4.EVM矢量误差幅度.........................................5.BandEdgesandharmonics频带边缘以及谐波...................6.SpectralFlatness频谱平坦度..............................7.PowerOn/OffRampTX上升/下降时间..........................8.ReceiverSensitivity接收灵敏度...........................9.ReceiverMaximuminputlevel接收最大输入信号电平...........10.ReceiveAdjacentChannelRejection邻道抑制................11.ConductiveThroughputTest吞吐量.........................1.TransmitterPower发射功率IEEE802.11a(5GHz),信道的中心频率=5000+5x信道号(MHz)。
IEEE802.11b/g/n(2.4G)。
1)11b/g/a，20M带宽11n、40M带宽11n发射功率无统一国际标准，每个国家或地区按照实际情况制定标准。
一般来说，北美最大功率<=30dBm，中国和欧洲国家最大功率<=20dBm，日本最大功率则<=20dBm。
2)发射功率是待测无发送无线信号强度的大小，在满足频谱模板和EVM指标前提下，其发射功率越大说明其线性度越好，在实际应用中则表现为无线覆盖范围更大。
wifi测试标准
wifi测试标准Wi-Fi测试标准。
Wi-Fi技术作为无线网络连接的重要手段，已经成为人们日常生活和工作中不可或缺的一部分。
而对于Wi-Fi产品的质量和性能，测试标准是非常重要的，它可以保证Wi-Fi产品在不同的环境下都能够稳定可靠地工作。
本文将介绍Wi-Fi测试标准的相关内容，帮助大家更好地了解Wi-Fi产品的测试标准。
首先，Wi-Fi测试标准主要包括以下几个方面，传输速率、覆盖范围、信号强度、干扰抑制、稳定性和兼容性。
传输速率是衡量Wi-Fi产品性能的重要指标，它直接影响到用户的网络体验。
覆盖范围和信号强度则关系到Wi-Fi产品在不同区域的覆盖能力，这对于大型场所和办公楼等环境尤为重要。
干扰抑制是指Wi-Fi产品在复杂的无线环境中能够有效抑制干扰信号，保证网络的稳定性。
稳定性是指Wi-Fi产品在长时间运行中能够保持良好的网络连接状态，不会出现频繁掉线或者断网的情况。
兼容性则是指Wi-Fi产品能够与不同厂家、不同型号的设备进行良好的兼容，确保用户可以自由选择设备进行连接。
其次，针对以上几个方面，Wi-Fi测试标准需要遵循一定的测试方法和流程。
传输速率的测试可以采用吞吐量测试、距离测试等方法，通过模拟不同应用场景下的网络负载情况来评估Wi-Fi产品的传输速率。
覆盖范围和信号强度的测试可以采用场强测试、覆盖测试等方法，通过在不同区域进行测试来评估Wi-Fi产品的覆盖能力和信号强度。
干扰抑制的测试可以采用干扰源加入测试、干扰信号注入测试等方法，通过模拟复杂的无线环境来评估Wi-Fi产品的干扰抑制能力。
稳定性的测试可以采用长时间稳定性测试、断网恢复测试等方法，通过长时间运行和模拟网络异常情况来评估Wi-Fi 产品的稳定性。
兼容性的测试可以采用设备兼容性测试、协议兼容性测试等方法，通过连接不同厂家、不同型号的设备来评估Wi-Fi 产品的兼容性。
最后，Wi-Fi测试标准的制定需要考虑到不同的应用场景和用户需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
确定晶体负载电容公式： CL=[C1C2/(C1+C2)] + Cstray 其中 ： Cstray 是存在于 电路中的寄生电容，通常为 2~5pF. C1,C2 为我们电路中所用的并联谐振的负载电容 。
4. EVM 矢量误差幅度
• EVM 是 error vector magnitude 的缩写，他表征的是一个给定时 刻理想无误差基准信号与实际发射信号的向量差，如下图所示。
•
•
2. Transmit Spectrum Mask 发送信 号频谱模版
• 使待测产品处于发射状态，用矢量信号分析仪或 IQview/nXn 观察其 波形，其频谱模版在下图所示蓝色粗实线以下为合格，在发送功率满 足要求的前提下，频谱模版越小且离蓝色粗实线越远，其性能越好。 • 11b/g/a 发射功率频谱模板应分别符合以下要求：
1. Transmitter Power 发送功率
• 工作频率 —IEEE 802.11a （ 5GHz ） 每个通道中心频率 =5000 + 5 X nch(MHz)
1. Transmitter Power 发送功率
• 工作频率 —IEEE 802.11b/g/n （ 2.4GHz ）
Channel ID 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Frequency (MHz) 2412 2417 2422 2427 2432 2437 2442 2447 2452 2457 2462 2467 2472 2484 FCC(USA) O O O O O O O O O O O IC (Canada) O O O O O O O O O O O ETSI(Europe) O O O O O O O O O O O O O O O O O O O Spain France Japan O O O O O O O O O O O O O O China O O O O O O O O O O O O O
• 20M 带宽 11n 、 40M 带宽 11n 发射功率频谱模板应分别符合以下 要求：
20M n 模
40M 模
n
•
无线频谱模版可以测量发送信号的质量和对相邻信道的干扰抑制能力 。
3. Frequency Error 频率误差
• 频率误差表征射频信号偏离该信号所处信道中心频率的大小，通常以 IQview/nxn 或矢量信号分析仪来测量，单位为 ppm 。
Freq Err (kHz) 与 Sym. Clk (ppm) 转换 举例： Freq Err ： 10.34kHz ； carrier frequency ： 2.412GHz 1) % change of frequency=10.34k/2.412G=0.000429% 2)ppm=0.000429%*1000000=4.29ppm
•
8. Receiver Sensitivity 接收灵敏度
举例： 如果 WiFi 测试的数值为－ 83dBm ，总的衰减为 2dBm ，那么 测试得到的接收灵敏度为 -83-2 ＝－ 85dBm 。
9. Receiver Maximum Input Level 接收最大输入 信号电平
• 接收最大输入信号电平是表征 WIFI 产品接收性能的另外一个参数， 在 接收灵敏度一定的情况下，接收最大电平越高表示 WIFI 产品的动 态范围越大。 最大输入信号电平应满足如下要求 ：
（ Span 110MHz 、 RBW ( 分辨率带宽 )100kHz 、 VBW( 视频带宽 )100kHz (11b) 、 VBW( 视频带宽 ) 30kHZ (11a/g/n) 、 Sweep Time 500ms ）
b模
g/a 模
2. Transmit Spectrum Mask 发送信 号频谱模版
1. Transmitter Power 发送功率
• 11b/g/a 、 20M 带宽 11n 、 40M 带宽 11n 发射功率无统一标准， 需根据实际情况灵活应用。可是，北美最大功率不超过 30dBm ，中 国及欧洲国家最大功率不超过 20dBm ，日本最大功率不超过 22dBm 。 发送功率表征的是待测物发送无线信号强度的大小，在满足频谱模版 、 EVM 性能的前提下，功率越大，其性能越好，在实际应用中表现 为无线覆盖范围越大。 测量发送功率可以使用功率计、矢量信号分析仪或 IQview/nxn 。
•
10. Receive Adjacent Channel Rejection 临道抑制
11b ：主信号到 DUT 接收口的功率为灵敏度加上 6dB ；邻道信号 频率与 主信号频率间隔大于等于 25MHz ，临道信号强度与主信号 相差幅度为 35dB ，要求 PER 小于 8% 。 11g ：主信号到 DUT 接收口的功率为灵敏度加上 3dB ；邻道信号 频率与 主信号频率间隔 25MHz ，临道信号强度与主信号相差幅度 如表中所示，要求 PER 小于 10% 。
BandEdges 和 Harmonics 分别应符合要求：不大于 -41.3dBm
6. Spectral Flatness 频谱平坦度
• 平坦度表征待测信号在其所处信道内，功率平坦的程度，通常用 IQview/nxn 来测量，规范要求与实际测试结果如下图所示。
•
我们要求平坦度测试曲线必须要在上图所示的两条红线的范围之内， 频谱平坦度的平坦与否影响无线信号的连接性能。
• 吞吐量是指在没有帧丢失的情况下，设备能够接受并转发的最大数据速率。
吞吐量满足以下规格： 11b 上、下行均要满足≥ 4.5Mbps ； 11g 上、下行均要满足≥ 20Mbps ； 11n 上、下行均要满足≥ 75Mbps(1T1R,HT40) ；≥ 135Mbps(2T2R,HT40)
功率计算与 IQview/IQnxn 参数设置
b 模 EVM spec ： 35% 20log(35/100)= -9.12db g 模 EVM spec:
4. EVM 矢量误差幅度
在 AP 处于发送状态时， EVM 与发送功率相关联：发送功率越大，矢 量误差被放大的越多，体现在测试结果上，就是 EVM 越大即发送信号 质量越差。
•
在 AP 的无线指标中， EVM 是发送状态时一个非常重要的指标，它是 表征信号发送质量的好坏的一个指标。
Channel 7 Channel 7
IQnxn 1 发 出主 信号
DUT
合路器
IQnxn 2 发 出 干扰信号
Channel 1/2/12/13
干扰信号输 出 功率与 主 信号输 出 功率差 值 为临道抑制（干扰信号输 出 功率 减去主 信号输 出 功率）
11. Conductive Throughput Test 吞吐量
• 有关功率问题，我们是按每个天线 11dBm 的发射功率，可以得出一个天线 时的发射功率为： 12.59mw ，而 2 个天线时，它的功率相加为 25.18mw ；那么可以求出 2 根天线（每个天线输出 11dBm ）时它的功率 为 10*lg25.18=14.01dBm ；
•
我们测试报告给的是单个天线时的功率值。 比如 Sagemcom 测试报告是两 根天线的测试结果，所以会比我们的测试结果高出 3dB 。 另外一个是设置问题： Frequency Sync:------------------ 设置项 Short Training Symbols--------- 可选项 1 ； Long Training Symbols---------- 可选项 2 ； Full Data Package----------------- 可选项 3 ； 如果测试时选用“ Full Data Package” 可以发现 EVM 在发射功率不变的情 况下比其他两个选项提高 5~6dB ，而其它两个选项的 EVM 测试结果差不多 。
•
在实际应用中，我们要在发送功率和 EVM 间取一个折中，这就是在测 试 g 模和 n 模时，发送信号功率不能太大的原因。
5. Band Edges and harmonics 频带边缘以及谐 波
• • Band Edges 工作带宽： 2390MHz ~ 2483.5MHz （ FCC ） Harmonics 谐波：其频率为基波的倍数的辅波或分量
WiFi 测试指标介绍
技术中心 2012-11-8
目 录
• • • • • • • • • 1 Transmitter Power 发送功率 2 Transmit Spectrum Mask 发送信号频谱模版 3 Frequency Error 频率误差 4 EVM 矢量误差幅度 5 Band Edges and harmonics 频带边缘以及谐波 6 Spectral Flatness 频谱平坦度 7 Power On/Off Ramp TX 上升 / 下降时间 8 Receiver Sensitivity 接收灵敏度 9 Receiver Maximum Input Level 接收最大输入 信号电平 • 10 Receive Adjacent Channel Rejection 临道 抑制 • 11 Conductive Throughput Test 吞吐量
7. Power On/Off Ramp TX 上升 / 下 降时间
• TX 上升 / 下降时间规范要求需小于 2us ，测试用 IQview/nxn 。
8. Receiver Sensitivity 接收灵敏度
• • 接收灵敏度是表征待测物接收性能的一个参数，接收灵敏度越好，其 接收到的有用信号就越多，其无线覆盖范围越大。 接收灵敏度可以用 IQview/nxn 来测量，在测量接收灵敏度时，要使 待测设备处于接收状态，用 IQview/nxn 的信号发生器发送特定的包 文件，在 IQview/nxn 操作软件上更改信号输出功率，直到 PER （ % ）（误包率）满足规范规定的要求（ 11b PER:8%, psdu length :1024bytes; 11g,11a PER:10%, psdu length:1000bytes; 11n PER:10%, psdu length :4096bytes ） 。 接收灵敏度为 IQview/nxn 上的信号输出功率与 IQview/nxn 和待测 件之间的 cable 、衰减器、 DC Block 等总的衰减值之差。接收灵敏 度应满足如下要求：
4. EVM 矢量误差幅度
• EVM 是 error vector magnitude 的缩写，他表征的是一个给定时 刻理想无误差基准信号与实际发射信号的向量差，如下图所示。
•
•
2. Transmit Spectrum Mask 发送信 号频谱模版
• 使待测产品处于发射状态，用矢量信号分析仪或 IQview/nXn 观察其 波形，其频谱模版在下图所示蓝色粗实线以下为合格，在发送功率满 足要求的前提下，频谱模版越小且离蓝色粗实线越远，其性能越好。 • 11b/g/a 发射功率频谱模板应分别符合以下要求：
1. Transmitter Power 发送功率
• 工作频率 —IEEE 802.11a （ 5GHz ） 每个通道中心频率 =5000 + 5 X nch(MHz)
1. Transmitter Power 发送功率
• 工作频率 —IEEE 802.11b/g/n （ 2.4GHz ）
Channel ID 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Frequency (MHz) 2412 2417 2422 2427 2432 2437 2442 2447 2452 2457 2462 2467 2472 2484 FCC(USA) O O O O O O O O O O O IC (Canada) O O O O O O O O O O O ETSI(Europe) O O O O O O O O O O O O O O O O O O O Spain France Japan O O O O O O O O O O O O O O China O O O O O O O O O O O O O
• 20M 带宽 11n 、 40M 带宽 11n 发射功率频谱模板应分别符合以下 要求：
20M n 模
40M 模
n
•
无线频谱模版可以测量发送信号的质量和对相邻信道的干扰抑制能力 。
3. Frequency Error 频率误差
• 频率误差表征射频信号偏离该信号所处信道中心频率的大小，通常以 IQview/nxn 或矢量信号分析仪来测量，单位为 ppm 。
Freq Err (kHz) 与 Sym. Clk (ppm) 转换 举例： Freq Err ： 10.34kHz ； carrier frequency ： 2.412GHz 1) % change of frequency=10.34k/2.412G=0.000429% 2)ppm=0.000429%*1000000=4.29ppm
•
8. Receiver Sensitivity 接收灵敏度
举例： 如果 WiFi 测试的数值为－ 83dBm ，总的衰减为 2dBm ，那么 测试得到的接收灵敏度为 -83-2 ＝－ 85dBm 。
9. Receiver Maximum Input Level 接收最大输入 信号电平
• 接收最大输入信号电平是表征 WIFI 产品接收性能的另外一个参数， 在 接收灵敏度一定的情况下，接收最大电平越高表示 WIFI 产品的动 态范围越大。 最大输入信号电平应满足如下要求 ：
（ Span 110MHz 、 RBW ( 分辨率带宽 )100kHz 、 VBW( 视频带宽 )100kHz (11b) 、 VBW( 视频带宽 ) 30kHZ (11a/g/n) 、 Sweep Time 500ms ）
b模
g/a 模
2. Transmit Spectrum Mask 发送信 号频谱模版
1. Transmitter Power 发送功率
• 11b/g/a 、 20M 带宽 11n 、 40M 带宽 11n 发射功率无统一标准， 需根据实际情况灵活应用。可是，北美最大功率不超过 30dBm ，中 国及欧洲国家最大功率不超过 20dBm ，日本最大功率不超过 22dBm 。 发送功率表征的是待测物发送无线信号强度的大小，在满足频谱模版 、 EVM 性能的前提下，功率越大，其性能越好，在实际应用中表现 为无线覆盖范围越大。 测量发送功率可以使用功率计、矢量信号分析仪或 IQview/nxn 。
•
10. Receive Adjacent Channel Rejection 临道抑制
11b ：主信号到 DUT 接收口的功率为灵敏度加上 6dB ；邻道信号 频率与 主信号频率间隔大于等于 25MHz ，临道信号强度与主信号 相差幅度为 35dB ，要求 PER 小于 8% 。 11g ：主信号到 DUT 接收口的功率为灵敏度加上 3dB ；邻道信号 频率与 主信号频率间隔 25MHz ，临道信号强度与主信号相差幅度 如表中所示，要求 PER 小于 10% 。
BandEdges 和 Harmonics 分别应符合要求：不大于 -41.3dBm
6. Spectral Flatness 频谱平坦度
• 平坦度表征待测信号在其所处信道内，功率平坦的程度，通常用 IQview/nxn 来测量，规范要求与实际测试结果如下图所示。
•
我们要求平坦度测试曲线必须要在上图所示的两条红线的范围之内， 频谱平坦度的平坦与否影响无线信号的连接性能。
• 吞吐量是指在没有帧丢失的情况下，设备能够接受并转发的最大数据速率。
吞吐量满足以下规格： 11b 上、下行均要满足≥ 4.5Mbps ； 11g 上、下行均要满足≥ 20Mbps ； 11n 上、下行均要满足≥ 75Mbps(1T1R,HT40) ；≥ 135Mbps(2T2R,HT40)
功率计算与 IQview/IQnxn 参数设置
b 模 EVM spec ： 35% 20log(35/100)= -9.12db g 模 EVM spec:
4. EVM 矢量误差幅度
在 AP 处于发送状态时， EVM 与发送功率相关联：发送功率越大，矢 量误差被放大的越多，体现在测试结果上，就是 EVM 越大即发送信号 质量越差。
•
在 AP 的无线指标中， EVM 是发送状态时一个非常重要的指标，它是 表征信号发送质量的好坏的一个指标。
Channel 7 Channel 7
IQnxn 1 发 出主 信号
DUT
合路器
IQnxn 2 发 出 干扰信号
Channel 1/2/12/13
干扰信号输 出 功率与 主 信号输 出 功率差 值 为临道抑制（干扰信号输 出 功率 减去主 信号输 出 功率）
11. Conductive Throughput Test 吞吐量
• 有关功率问题，我们是按每个天线 11dBm 的发射功率，可以得出一个天线 时的发射功率为： 12.59mw ，而 2 个天线时，它的功率相加为 25.18mw ；那么可以求出 2 根天线（每个天线输出 11dBm ）时它的功率 为 10*lg25.18=14.01dBm ；
•
我们测试报告给的是单个天线时的功率值。 比如 Sagemcom 测试报告是两 根天线的测试结果，所以会比我们的测试结果高出 3dB 。 另外一个是设置问题： Frequency Sync:------------------ 设置项 Short Training Symbols--------- 可选项 1 ； Long Training Symbols---------- 可选项 2 ； Full Data Package----------------- 可选项 3 ； 如果测试时选用“ Full Data Package” 可以发现 EVM 在发射功率不变的情 况下比其他两个选项提高 5~6dB ，而其它两个选项的 EVM 测试结果差不多 。
•
在实际应用中，我们要在发送功率和 EVM 间取一个折中，这就是在测 试 g 模和 n 模时，发送信号功率不能太大的原因。
5. Band Edges and harmonics 频带边缘以及谐 波
• • Band Edges 工作带宽： 2390MHz ~ 2483.5MHz （ FCC ） Harmonics 谐波：其频率为基波的倍数的辅波或分量
WiFi 测试指标介绍
技术中心 2012-11-8
目 录
• • • • • • • • • 1 Transmitter Power 发送功率 2 Transmit Spectrum Mask 发送信号频谱模版 3 Frequency Error 频率误差 4 EVM 矢量误差幅度 5 Band Edges and harmonics 频带边缘以及谐波 6 Spectral Flatness 频谱平坦度 7 Power On/Off Ramp TX 上升 / 下降时间 8 Receiver Sensitivity 接收灵敏度 9 Receiver Maximum Input Level 接收最大输入 信号电平 • 10 Receive Adjacent Channel Rejection 临道 抑制 • 11 Conductive Throughput Test 吞吐量
7. Power On/Off Ramp TX 上升 / 下 降时间
• TX 上升 / 下降时间规范要求需小于 2us ，测试用 IQview/nxn 。
8. Receiver Sensitivity 接收灵敏度
• • 接收灵敏度是表征待测物接收性能的一个参数，接收灵敏度越好，其 接收到的有用信号就越多，其无线覆盖范围越大。 接收灵敏度可以用 IQview/nxn 来测量，在测量接收灵敏度时，要使 待测设备处于接收状态，用 IQview/nxn 的信号发生器发送特定的包 文件，在 IQview/nxn 操作软件上更改信号输出功率，直到 PER （ % ）（误包率）满足规范规定的要求（ 11b PER:8%, psdu length :1024bytes; 11g,11a PER:10%, psdu length:1000bytes; 11n PER:10%, psdu length :4096bytes ） 。 接收灵敏度为 IQview/nxn 上的信号输出功率与 IQview/nxn 和待测 件之间的 cable 、衰减器、 DC Block 等总的衰减值之差。接收灵敏 度应满足如下要求：
