三相电路功率的测量实验报告
一、实验目的
实验目的是测量三相电功率，进一步了解三相电路功率的计算与公式。
二、实验原理
三相电功率，又称为瞬态功率，这是由三相电路中分别产生的瞬时功率之和所构成的，即P=P1+P2+P3。
三相电机的瞬态功率有三种：正无功功率，负无功功率和有功功率，分别用公式表示为：
P1（正无功功率）=3*U*i1*sin(α1-α0)
其中，U表示电压，I表示电流，α表示相角，α0表示相位差。
三、实验总纲
（1）实验准备
实验准备包括准备三相电路，以及安装好电压计、电流计等仪器和仪表设备，安装电
压表、电流表并测量路线电流和电压等。
（2）实验步骤
1. 先将三相电路接上电源，测量电压和电流；
2. 三相电路中的电流和电压检查完全，检查是否符合正常的三相电路电压量;
3. 用测量三相电功率的仪器，测量三相电功率，并记录数据；
4. 根据测量的电压和电流，使用公式计算三相电功率。
（3）实验结果
实验测量得到的三相电功率值为P=109.21kw，使用公式计算得到的三相电功率值为
P=109.09kw，两者相差不大，可见实测结果与公式计算结果相符，实验结果可靠。
四、实验结论
本次实验通过实测和公式计算对三相电功率进行了测量，实测结果与公式计算结果相符，实验结果可靠，达到了实验的预期目的。
三相电路功率的测量是电工实验中的重要内容之一。
以下是三相电路功率测量实验的总结：实验目的：测量三相电路的有功功率、无功功率和视在功率。
实验器材：三相电源、三相电表、电阻箱、电压表、电流表、连接线等。
实验步骤：
确定实验电路的连接方式：将三相电源与负载（如电阻箱）连接成星形或三角形电路。
连接测量仪器：将电压表和电流表分别连接到三相电路的相电压和相电流测量点上。
测量电压和电流：分别测量三相电路的相电压和相电流，并记录测量值。
计算功率：根据测量的电压和电流值，计算每相的有功功率、无功功率和视在功率。
实验结果分析：分析实验结果，比较三相电路各相之间的功率差异，评估电路的平衡性和功率因数情况。
实验注意事项：
在连接电路和操作仪器时，务必按照安全操作规范进行，避免电击和其他安全风险。
确保电路连接正确、稳定，测量仪器的精度和灵敏度符合要求。
在测量电压和电流时，保持准确的接线和良好的接触，避免接触不良或短路。
计算功率时，注意单位的转换和计算公式的正确应用。
实验结论：通过实验测量和分析，可以得出三相电路的功率情况，包括各相的有功功率、无功功率和视在功率。
根据测量结果，可以评估电路的负载情况、功率平衡性和功率因数，为电路设计和优化提供参考依据。
总结：三相电路功率的测量实验是电工实验中的重要实验之一。
通过实验可以了解和评估三相电路的功率特性，为电路的设计和优化提供参考。
在实验中，应注意安全操作和准确测量，确保实验结果的准确性和可靠性。

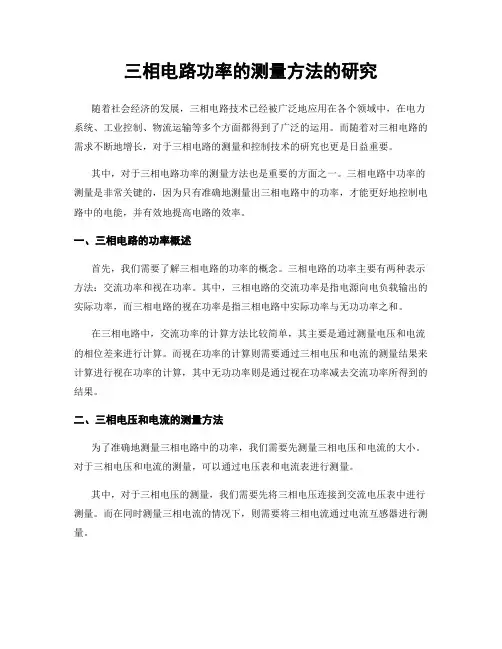

三相电路功率的测量方法的研究随着社会经济的发展，三相电路技术已经被广泛地应用在各个领域中，在电力系统、工业控制、物流运输等多个方面都得到了广泛的运用。
而随着对三相电路的需求不断地增长，对于三相电路的测量和控制技术的研究也更是日益重要。
其中，对于三相电路功率的测量方法也是重要的方面之一。
三相电路中功率的测量是非常关键的，因为只有准确地测量出三相电路中的功率，才能更好地控制电路中的电能，并有效地提高电路的效率。
一、三相电路的功率概述首先，我们需要了解三相电路的功率的概念。
三相电路的功率主要有两种表示方法：交流功率和视在功率。
其中，三相电路的交流功率是指电源向电负载输出的实际功率，而三相电路的视在功率是指三相电路中实际功率与无功功率之和。
在三相电路中，交流功率的计算方法比较简单，其主要是通过测量电压和电流的相位差来进行计算。
而视在功率的计算则需要通过三相电压和电流的测量结果来计算进行视在功率的计算，其中无功功率则是通过视在功率减去交流功率所得到的结果。
二、三相电压和电流的测量方法为了准确地测量三相电路中的功率，我们需要先测量三相电压和电流的大小。
对于三相电压和电流的测量，可以通过电压表和电流表进行测量。
其中，对于三相电压的测量，我们需要先将三相电压连接到交流电压表中进行测量。
而在同时测量三相电流的情况下，则需要将三相电流通过电流互感器进行测量。
在测量过程中，需要注意选择合适的电压表和电流表，以确保测量结果的准确性。
而在测量过程中，需要考虑因为电路线路电阻的存在，可能会对测量结果有一定程度的影响，因此需要进一步校准测试设备。
三、功率测量的方法在确定了电压和电流的测量结果之后，还需要进一步测量三相电路的交流功率和视在功率。
其中，功率测量的主要方法有两种：电力计算法和电力测量法。
1. 电力计算法电力计算法是通过利用三相电路的电压和电流测量结果来计算三相电路的交流功率和视在功率。
其中，三相电路的交流功率可以通过以下公式进行计算：P=U*I*cos(θ)其中，P表示交流功率，U和I分别表示电压和电流大小，θ表示电压和电流的相位差角度。
三相电路功率的测量方法 三相电路功率的测量是三相电路分析的重要内容，本文按三相三线制和三相四线制分类，较详细地讨论了三相电路功率测量的接线问题，总结了两表法和三表法各自的适用范围及功率表读数在不同接线方式下的物理意义，指出了它们的联系与区别。
关键词：三相电路，功率测量本文将围绕测量三相电路功率的两表法和三表法的原理和接线方法进行讨论，指出它们之间的联系与区别，希望对能对同学的理解以及总结归纳有所帮助。
1 对称三相电路功率的测量1.1 对称三相电路功率的测量对称三相电路即三相电源对称、三相负载均衡的三相电路。
以下分别从三相四线制和三相三线制两种情况讨论。
对三相四线制系统，测三相平均功率的接线如图1 所示。
它的接线特点是每个功率表所接的电压均是以中线N 为参考点，三个功率表WAN，WBN 和WCN 的读数分别为PAN，PBN 和PCN，可用式（1）表示。
PAN=UAN IA cosϕ<uAN , iA>PBN=UBN IB cosϕ<uBN , iB> （1）PCN=UCN IC cosϕ<uCN , iC>图1 三表法测三相四线制三相负载平均功率的接线示意图三相的总功率为P = P CN + P BN +P AN 。
三个表的读数均有明确的物理意义，即PAN，PBN 和PCN 分别表示A 相、B 相和C 相负载各自吸收的平均功率。
这就是三表法。
这种接线方法是最容易理解的。
实际上，三表法测三相功率不止图1 所示的一种接线方式，另外还有三种接线方式，如图2 所示，分别称作共A，共B 和共C 接法（与此相对应，图1 中的接法可称作共中线N 接法）。
对应每一种接线中的三个表的读数的代数和均表示三相负载吸收的总功率（后面将给出证明）。
实际上，因为是对称三相电路，有i N =0 ，所以图2（a），（b）和（c）中的W NA , W NBW NC的读数必为零，在测量时可不接，此时的三表法便简化为两表法。
三相电路的功率测量一、实验目的1.学习并验证用“二瓦计“法测量三相电路的有功功率2.学习并应用“三表跨相”法测量三相电路的无功功率二、实验原理与说明1.三相电路的有功功率的测量（1）三瓦计法：三相负载所吸收的有功功率等于各相负载有功功率之和。
在对称三相电路中，因各相负载所吸收有功功率相等，所以可以只用一只单相功率表测出一相负载的有功功率，再乘以3即可；在不对称三相电路中，因各相负载所吸收的有功功率不等，就必须测出三相各自的有功功率，再相加即可。
三瓦计法适用于三相四线制电路。
三瓦计法是将三只功率表的电流回路分别串入三条线中（A、B、C线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在中线上。
三只功率表读数相加就等于待测的三相功率。
（2）二瓦计法：对于对称电路中的三线三相制电路，或者不对称三相电路中，因均是三相三线制电路，所以可以采用两只单相功率表来测量三相电路的总的有功功率。
接法如图13-1所示。
两只功率表的电路回路分别串入任意两条线中（图示为A、B线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在第三相线上（图示为C线）。
两只功率表读数的代数和等于待测的三相功率。
图13-1 二表法测有功功率2.三相电路无功功率的测量（1）对称三相电路无功功率的测量（a ）一表跨相法：即将功率表的电流回路串入任一相线中（如A 线），电压回路的“*”端接在按正相序的下一相上（B 相），非“*”端接在下一相上（C 相），将功率表读数乘以3即得对称三相电路的无功功率Q 。
（b ）二表跨相法：接法同一表跨相法，只是接完一只表，另一只表的电流回路要接在另外两条中任一条相线中，其电压回路接法同一表跨想法。
将两只功率表的读数之和乘以3/2即得三相电路的无功功率Q 。
（c ）用测量有功功率的二瓦计法计算三相无功功率：按式子213()Q P P =-算出。
（2）不对称三相电路的无功功率测量三表跨相法：三只功率表的电流回路分别串入三个相线中（A 、B 、C 线），电压回路接法同一表跨相法。
三相电路的功率测量实验报告实验报告：三相电路的功率测量一、实验目的1. 学习和掌握三相电路的基本原理。
2. 掌握三相功率的测量方法。
3. 培养实际操作能力和数据处理能力。
二、实验原理三相电路是由三个单相电路组成的，它广泛应用于工业生产和日常生活中。
三相电路的功率是三个单相功率的总和，通常采用三相功率表进行测量。
三、实验步骤1. 搭建三相电路实验平台，包括电源、负载、测量仪表等。
2. 连接电源与负载，确保电路正常工作。
3. 调节电源电压和负载阻抗，记录实验数据。
4. 计算三相功率，并与单相功率进行比较。
5. 分析实验结果，总结规律。
四、实验结果与数据分析序号电压（V）电流（A）单相功率（W）三相功率（W）1 220 10 2200 66002 220 15 3300 99003 220 20 4400 132004 380 10 3800 114005 380 15 5700 171006 380 20 7600 23100根据实验数据，我们可以得到以下结论：1. 三相功率是三个单相功率的总和，即 P_total = P_a + P_b + P_c。
2. 当电压和电流值相同时，三相功率是单相功率的3倍。
3. 随着电压和电流的增大，三相功率也相应增大。
4. 在实际应用中，应充分考虑三相负载的平衡问题，以避免因某相过载而引起的设备损坏或安全事故。
五、实验总结与建议通过本次实验，我们深入了解了三相电路的原理和功率测量方法。
在实际应用中，应注意以下几点：1. 在搭建三相电路时，应确保电源和负载的平衡，避免某相过载。
2. 在测量三相功率时，应使用准确可靠的测量仪表，以确保数据的准确性。
3. 在分析实验结果时，应注意数据的规律性和变化趋势，以便更好地理解三相电路的工作原理。
总结分析三相电路功率测量的方法引言三相电路功率测量是电力系统中的重要内容，对于电力系统的稳定运行和电能计量具有重要的意义。
本文将总结和分析常见的三相电路功率测量方法，介绍其原理和适用范围，为电力系统工程师提供参考。
1. 有功功率测量方法1.1 电流电压法电流电压法是最常见的三相电路有功功率测量方法之一。
通过测量三相电路的电流和电压，可以计算出电路的有功功率。
具体步骤如下： 1. 测量三相电路的电流和电压，得到对应的电流值和电压值。
2. 计算三相电路的相电压和线电压。
3.根据电流和电压的关系式，计算出电路中的有功功率。
电流电压法适用于对三相电路的有功功率进行快速测量，但对电流和电压的测量精度要求较高。
1.2 瞬时有功功率测量法瞬时有功功率测量法是一种基于采样和计算的方法，能够实时测量三相电路的瞬时有功功率。
具体步骤如下： 1. 采样电流电压波形，并将其转换为数字信号。
2. 计算所采样的电流电压值，并求得瞬时有功功率。
瞬时有功功率测量法适用于对电力系统中的瞬时有功功率进行实时监测和分析，但对采样设备的性能要求较高。
2. 无功功率测量方法2.1 平均无功功率测量法平均无功功率测量法是一种常用的三相电路无功功率测量方法。
通过测量三相电路的电流和电压，可以计算出电路的平均无功功率。
具体步骤如下： 1. 测量电流和电压，得到对应的电流值和电压值。
2. 根据电流和电压的关系式，计算出电路中的功率因数。
3. 根据功率因数和有功功率的值，计算出无功功率。
平均无功功率测量法适用于对电力系统中的平均无功功率进行快速测量，但对功率因数的测量精度要求较高。
2.2 脉冲无功功率测量法脉冲无功功率测量法是一种基于脉冲计数原理的方法，能够准确测量三相电路的无功功率。
具体步骤如下： 1. 通过测量电流和电压，得到对应的电流值和电压值。
2. 根据电流和电压的关系式，计算出电路中的功率因数。
3. 通过脉冲计数装置，对无功功率进行测量。
三相电路功率测量实验报告三相电路功率测量实验报告引言：三相电路是现代电力系统中最常见的电路类型之一。
在实际应用中，准确测量三相电路的功率是非常重要的，因为它涉及到电力供应的稳定性和负载管理。
本实验旨在通过测量三相电路的功率来研究电力系统的基本特性，并验证功率测量的理论知识。
实验目的：1. 研究三相电路的基本特性，如电流、电压和功率之间的关系。
2. 验证功率测量的理论知识，如功率因数和有功功率的计算。
3. 掌握使用电力测量仪器进行功率测量的方法。
实验装置与方法：实验所需的装置包括三相电源、三相负载、电力测量仪器和相应的连接线。
首先，将三相电源连接到三相负载上，然后将电力测量仪器连接到负载上，以测量电流和电压。
在实验过程中，需要记录和计算所测量的值，并进行数据分析。
实验结果与讨论：通过实验测量，我们得到了三相电路的电流和电压值。
根据测量结果，我们可以计算出功率因数和有功功率。
功率因数是衡量电路效率的重要指标之一，它表示电路中有用功率与视在功率之间的比值。
有功功率是电路中实际产生的功率，它与电流和电压的乘积成正比。
在实验中，我们发现功率因数的值与负载的性质有关。
当负载为电感性负载时，电路中的电流滞后于电压，功率因数小于1；而当负载为电容性负载时，电路中的电流超前于电压，功率因数大于1。
这是因为电感性负载和电容性负载对电流的相位产生影响，从而导致功率因数的变化。
此外，我们还发现有功功率的值与电流和电压的大小有关。
当电流或电压较大时，有功功率也相应增加。
这是因为有功功率是电流和电压的乘积，当它们的值增加时，有功功率的值也会随之增加。
结论：通过本实验，我们深入了解了三相电路的功率测量原理和方法。
我们了解到功率因数和有功功率是衡量电路性能的重要指标，它们与电流、电压和负载的特性密切相关。
在实际应用中，准确测量三相电路的功率是确保电力供应稳定和负载管理的关键。
因此，我们需要掌握功率测量的理论知识和实验技巧，以提高电力系统的运行效率和安全性。
项目三三相电路知识点5：三相功率的测量学习并验证用“二瓦计“法测量三相电路的有功功率；学习并应用“三表跨相”法测量三相电路的无功功率。
一、明确任务1.三相电路的有功功率的测量（1）三瓦计法：三相负载所吸收的有功功率等于各相负载有功功率之和。
在对称三相电路中，因各相负载所吸收有功功率相等，所以可以只用一只单相功率表测出一相负载的有功功率，再乘以3即可；在不对称三相电路中，因各相负载所吸收的有功功率不等，就必须测出三相各自的有功功率，再相加即可。
三瓦计法适用于三相四线制电路。
三瓦计法是将三只功率表的电流回路分别串入三条线中（A、B、C线），电压回路的“*”端接在电路回路的端共同接在中线上。
三只功率表读数相加就等于待测的三相功率。
“*”端，非“*”（2）二瓦计法：对于对称电路中的三线三相制电路，或者不对称三相电路中，因均是三相三线制电路，所以可以采用两只单相功率表来测量三相电路的总的有功功率。
接法如图13-1所示。
两只功率表的电路回路分别串入任意两条线中（图示为A、B线），电压回路的端共同接在第三相线上（图示为C线）。
两只功率表数端，非“*”“*”端接在电路回路的“*”的代数和等于待测的三相功率。
图13-1 二表法测有功功率二、知识引导三相电路无功功率的测量（1）对称三相电路无功功率的测量（a ）一表跨相法：即将功率表的电流回路串入任一相线中（如A 线），电压回路的“*”端接在按正相序的下一相上（B 相），非“*”端接在下一相上（C 相），将功率表读数乘以3即得对称三相电路的无功功率Q 。
（b ）二表跨相法：接法同一表跨相法，只是接完一只表，另一只表的电流回路要接在另外两条中任一条相线中，其电压回路接法同一表跨想法。
将两只功率表的读数之和乘以3/2即得三相电路的无功功率Q 。
（c ）用测量有功功率的二瓦计法计算三相无功功率：按式子213()QP P 算出。
（2）不对称三相电路的无功功率测量三表跨相法：三只功率表的电流回路分别串入三个相线中（A 、B 、C 线），电压回路接法同一表跨相法。
三相电路功率的测试实验报告一、引言三相电路是现代电力系统中常见的电路形式之一，其能够提供大功率输出并具有较强的稳定性。
为了确保三相电路的正常运行和安全使用，对其功率进行测试是非常重要的。
本实验旨在通过测试三相电路的功率，对其性能进行评估和分析。
二、实验目的1. 测试三相电路的有功功率、无功功率和视在功率；2. 分析三相电路的功率因数和功率因数角；3. 掌握三相电路功率测试的方法和步骤。
三、实验仪器和设备1. 三相电源；2. 电能表；3. 电流表；4. 电压表；5. 相序仪；6. 接线板及相应的连接线。
四、实验步骤1. 按照实验电路图连接实验电路，确保电路连接正确；2. 打开三相电源，并调整至所需电压和频率；3. 使用相序仪检查三相电源的相序，并记录结果；4. 使用电压表和电流表分别测量三相电路的电压和电流，并记录测量值；5. 计算三相电路的有功功率、无功功率和视在功率，并记录结果；6. 分析三相电路的功率因数和功率因数角，并进行评估。
五、实验结果根据实验测量值计算得到的三相电路功率如下：1. 有功功率：XXX W；2. 无功功率：XXX VAR；3. 视在功率：XXX VA。
根据计算结果，可以得到三相电路的功率因数为XXX，功率因数角为XXX度。
六、实验分析根据实验结果可以得出以下结论：1. 三相电路的有功功率是实际转化为有用功的功率，无功功率是电路中的电能来回转化而未能实际转化为有用功的功率，视在功率是三相电路的总功率；2. 三相电路的功率因数是有功功率与视在功率之比，表示电路的有效功率转化能力；3. 三相电路的功率因数角是有功功率与无功功率之间的相位差，表示电流滞后或超前于电压的程度。
七、实验总结通过本次实验，我深入了解了三相电路功率的测试方法和步骤，并对三相电路的功率因数和功率因数角有了更深入的理解。
实验结果表明，三相电路的功率因数和功率因数角对电路的性能和效率有着重要影响。
在实际应用中，我们需要根据实际需求合理设计和使用三相电路，以提高电路的效率和稳定性。
总结分析三相电路功率测量的方法
三相电路功率测量是电力系统中的重要环节，用于评估电力系统的运行状况和负荷情况。
常见的三相电路功率测量方法包括电压法、电流法以及组合法。
1. 电压法：
电压法是最常用的三相电路功率测量方法之一。
通过测量每相的电压以及相间电压，可以计算出三相电流、功率因数和功率。
其中最常用的方法是测量电压的有效值和相位角，利用三相电压之间的相位差关系得到相间电压和线电压。
2. 电流法：
电流法是另一种常用的三相电路功率测量方法。
通过测量每相的电流以及相间电流，可以计算出三相电压、功率因数和功率。
与电压法不同的是，电流法需要测量电流的有效值和相位角，根据三相电流之间的相位差关系得到相间电流和线电流。
3. 组合法：
组合法是将电压法和电流法结合起来进行三相电路功率测量的方法。
通过测量电压和电流的有效值以及相位角，可以同时计算出三相电流、电压、功率因数和功率。
这种方法兼具了电压法和电流法的优势，能够更准确地评估三相电路的功率情况。
需要注意的是，在实际测量中还需考虑电力系统的非理想因素，例如电力负载的
不平衡性、电源波动以及电压降低等。
为了提高测量精度，常采用校正装置、滤波装置等辅助设备。
总的来说，电压法、电流法和组合法是常用的三相电路功率测量方法。
通过测量电压、电流的有效值和相位角等参数，可以准确计算出三相电路的功率情况，为电力系统的运行和负荷评估提供依据。
三相电路功率的测量方法在咱们的日常生活中，电力可真是个不可或缺的“老伙计”。
尤其是三相电路，嘿，听起来是不是挺高大上的？其实它就是咱们用电的一个好帮手，让我们的生活更便利。
不过说到测量三相电路的功率，咱们得好好聊聊。
这可不是随便玩玩的，得有点专业知识的。
想象一下，你在一个热闹的电工聚会上，大家都在聊这个话题，兴奋得就像在讨论最新的网络热剧。
先说说，三相电路到底是什么。
简单来说，它是由三条电线组成的，每条电线里都有电流在流动。
你可以把它想象成三个小伙伴，齐心协力，拉着同一条绳子，跑得飞快。
这样一来，咱们的电器就能获得更稳定的电源，像个坚实的后盾一样，真是让人放心。
不过，想要了解它的功率，就得用对方法了。
毕竟，测量功率就像给这三个小伙伴量身高，得准确到位，不能马虎。
那测量三相电路功率的方法有哪些呢？一个简单的方法就是用功率计。
这东西就像个神奇的水表，插上去之后，它就能告诉你这个电路究竟消耗了多少电。
你只需要把它连接到电路上，按一下按钮，结果就像开盲盒一样，瞬间出来了。
好像不费吹灰之力，轻松得让人想笑。
想象一下，你喝着咖啡，听着背景音乐，功率计在那儿乖乖地工作着，简直是一种享受。
除了功率计，咱们还可以用另外一个方法，叫做“公式法”。
听起来是不是有点复杂？其实就是把每相的电压、电流和相位差代入一个公式，算出来就行了。
就像在做一道数学题，虽然过程有点繁琐，但最后的结果会让你有种“我真牛”的成就感。
这样一来，咱们就能掌握整个电路的功率了，别提多爽了。
说到这里，不得不提一下功率因数。
这个东西就像电路的“气质”，它告诉你电流和电压的匹配程度。
功率因数高，说明电路运行得非常顺畅，像小河流水，轻松自在；而功率因数低，就像牛拉车，费劲得很。
所以在测量功率的时候，别忘了也关注一下功率因数哦，这可是一个重要的指标。
再聊聊测量时的注意事项。
小伙伴们，在动手之前，先检查一下设备，确保它们工作正常。
就像你上阵打仗前，得先把装备检查一遍。
三相电路功率测量方法嘿，朋友们！今天咱来聊聊三相电路功率测量方法，这可真是个有意思的事儿呢！你想想看，电就像一群小精灵，在电路里跑来跑去，而我们要测量它们的功率，就好像要抓住这些小精灵，看看它们到底有多厉害。
先来说说两表法吧！这就好比是用两只手去抓住那些小精灵。
把两只电流表分别接入电路的两条线里，通过它们的读数，就能算出功率啦！是不是挺神奇的？就好像我们能通过一些小线索，找到隐藏的宝藏一样。
还有三表法呢！这就像是派出了三个小侦探，分别去观察电路的不同地方。
通过这三个表的读数，也能准确地知道功率的大小。
你说这像不像我们在玩侦探游戏，通过不同的线索拼凑出真相？再说说一表法呀！这就像是有一个超级厉害的高手，一个人就能搞定功率的测量。
只需要一个电流表，再结合一些其他的条件，就能得出结果啦！厉害吧？那我们在实际操作中该注意些啥呢？这可不能马虎哦！比如说，仪表的选择得合适呀，不然就像让小矮子去够高架子上的东西，怎么也够不着嘛！还有接线得接好呀，要是接错了，那不就像走迷宫走错了路，怎么也找不到出口啦！而且哦，在测量的时候可得小心谨慎，就像走钢丝一样，稍微不注意可能就掉下去咯！要仔细观察仪表的读数，不能有一点马虎。
还有啊，不同的电路情况可能需要用不同的方法呢！这就跟我们穿衣服一样，不同的场合要穿不同的衣服，总不能穿着睡衣去参加婚礼吧！哎呀呀，这三相电路功率测量方法真的是太重要啦！它就像我们生活中的一把钥匙，能打开了解电路的大门。
如果我们能熟练掌握这些方法，那在面对各种电路问题的时候，就不会手忙脚乱啦！所以啊，大家一定要好好记住这些方法，多练习练习，就像练功一样，练得多了自然就厉害啦！以后遇到三相电路功率测量的问题，就能轻松搞定啦！怎么样，是不是觉得很有意思呢？赶紧去试试吧！。
实验二三相电路功率的测量一．实验目的1．学会用功率表测量三相电路功率的方法；2．掌握功率表的接线和使用方法。
二．原理说明接法）1．三相四线制供电，负载星形联接（即Ｙ对于三相不对称负载，用三个单相功率表测量，测量电路如图9－1所示，三个单相功率表的读数为W1、W2、W3，则三相功率Ｐ＝W1＋W2＋W3，这种测量方法称为三瓦特表法；对于三相对称负载，用一个单相功率表测量即可，若功率表的读数为W，则三相功率Ｐ＝3W，称为一瓦特表法。
2．三相三线制供电三相三线制供电系统中，不论三相负载是否对称，也不论负载是‘Ｙ’接还是‘Δ’接，都可用二瓦特表法测量三相负载的有功功率。
测量电路如图9—２所示，若两个功率表的读数为W1、W2，则三相功率P＝W1 + W2＝U1I1cos (30°-φ)+ U1I1sin (30°+φ),其中φ为负载的阻抗角（即功率因数角），两个功率表的读数与φ有下列关系：（1）当负载为纯电阻，φ＝0，W1＝W2，即两个功率表读数相等；（2）当负载功率因数cosφ＝ 0.5 ，φ＝±60°，将有一个功率表的读数为零；（3）当负载功率因数cosφ＜ 0.5 ，|φ|＞60°，则有一个功率表的读数为负值，该功率表指针将反方向偏转，这时应将功率表电流线圈的两个端子调换（不能调换电压线圈端子），而读数应记为负值。
对于数字式功率表将出现负读数。
3．测量三相对称负载的无功功率对于三相三线制供电的三相对称负载，可用一瓦特表法测得三相负载的总无功功率Ｑ，测试电路如图9—3所示。
功率表读数W＝U1I1sinφ，其中φ为负载的阻抗角，则三相负载的无功功率Q＝3W。
三．实验设备1．交流电压表、电流表、功率表2．三相调压输出电源3．EEL—17B组件（含220V／40Ｗ灯组9只、电容）或EEL—55组件、EEL —60组件（选配）四．实验内容接法）的三相功率1．三相四线制供电，测量负载星形联接（即Ｙ（1）用一瓦特表法测定三相对称负载三相功率，实验电路如图9－4所示，线路中的电流表和电压表用以监视三相电流和电压，不要超过功率表电压和电流的量程。
§8－3 三相电路的功率及测量
一、有功功率（平均功率）P
负载Y接：P=P A+P B+P C
=U A I A c o sϕA+U B I B c o sϕB+U C I C c o sϕC
三相对称：P=3U p I p c o sϕ=U l I l c o sϕ
其中I l=I p，U l=U p
负载Δ接：P=P A B+P B C+P C A
=U A B I A B c o sϕA B+U B C I B C c o sϕB C+U C A I C A c o sϕC A
三相对称：P=3U p I p c o sϕ=U l I l c o sϕ
其中U l=U p，I l=I p
对称三相：P=3U p I p c o sϕ=U l I l c o sϕ
c o sϕ——负载的功率因数
二、无功功率Q
对称：Q=3U A I A s i nϕ=3U p I p s i nϕ=U l I l s i nϕ
三、视在功率S
对称：
四、瞬时功率p
三相电路的瞬时功率为各负载瞬时功率之和，即：
此式表明，对称三相电路的瞬时功率是一个常数，其值等于平均功率。
这是对称三相电路的一个优越的性能。
习惯上把这一性能称为瞬
时功率平衡。
五、测量方法
1．三相四线制
若三相对称，只需测一相的功率即可。
三相功率为所测值的3倍。
若三相不对称时，用三个表分别测量。
三相总功率为三个表之和。
2．三相三线制
在三相三线制电路中，不论对称与否，可以使用两个功率表的方法测量三相功率。
两个功率两表法的接法如图2中的(a)或(b)。
两个功率表的电流线圈分别串入两端线中，他们的电压线圈的非电源端（即无*端）共同接到非电流线圈所在的第3条端线上。
可以看出，这种测量方法中功率表的接线只触及端线，而与负载和电源的连接方式无关。
这种方法习惯上成为二瓦计法。
可以证明图2中(a)或(b)两个瓦特表读书的代数和为三相三线制中右侧电路吸收的平均功率。
以图2中(a)为例，设两个功率表的读数分别用P1和P2表示，根据功率表的工作原理，有：
上式中表示右侧三相负载的有功功率。
若图2中(a)为在对称三相制，则由图3的相量图可以得出：
3．对称三相电路的无功测量：
对于对称三相电路，可以用瓦特表测出其无功功率，接线如图4所示。
在图4中，设瓦特表的读数为P，根据图5的相量图则有：
负载的无功功率Q =U l I l s i nϕ =P，即瓦特表读数的倍就是三相对称负载的无功功率。
例8－2Z1、Z2为感性负载，Δ接的总功率为10k w，c o sϕ1=0.8；Y 接的总功率7.5k w，c o sϕ2=0.88；线路阻抗Z l=0.2+j0.3Ω。
电源对称，负载侧线电压U l=380V
求电源侧线电压。
解：画单相（A相）电路：将三相对称负载Z1由Δ接→Y接，其Y
接阻抗用Z1’表示，则有：
（1）求Z1
设Δ的相电流I P1
（2）求Z2：设Y接的相电流为I P2
（3）。
