环保设备设计基础教材

格式：pptx
大小：7.74 MB
文档页数：77

下载文档原格式

环保设备设计和选型培训课件(doc 47页)

环保设备设计和选型培训课件(doc 47页)第五章环保设备设计和选型第一节常用除尘设备设计及选型机械除尘器电除尘器文丘里除尘器袋式除尘器除尘器的选择与发展除尘装置从气体中除去或收集固态或液态微粒子的设备称为除尘装置按分离原理分类：重力除尘装置（机械式除尘装置）惯性力除尘装置（机械式除尘装置）离心力除尘装置（机械式除尘装置）洗涤式除尘装置过滤式除尘装置电除尘装置声波除尘装置一机械除尘器机械除尘器通常指利用质量力（重力、惯性力和离心力）的作用使颗粒物与气体分离的装置，常用的有：重力沉降室惯性除尘器旋风除尘器重力沉降室重力沉降室是通过重力作用使尘粒从气流中沉降分离的除尘装置气流进入重力沉降室后，流动截面积扩大，流速降低，较重颗粒在重力作用下缓慢向灰斗沉降沉降室的长宽高分别为L 、W 、H ，处理烟气量为Q气流在沉降室内的停留时间在t 时间内粒子的沉降距离0/LWH t L v Q ==该粒子的除尘效率对于Stokes 粒子，代入22018p p p i ad d Hv gL ==μρηH v gL a p 018μρ=对于Stokes 粒子，重力沉降室能100%捕集的最小粒子的dmin = ?s s c s 0=⋅==u L u LWH h u t v Q c s s c 0 ()===<i h u L u LW h H H v H Qηc 1.0 ()=≥i h H ηc =h H2p p s 18=d g u ρμ2p p 18=即d g LWH H Qρμmin p 18⇒=Qd gWL μρs s c s 0=⋅==u L u LWH h u t v Q提高沉降室效率的主要途径降低沉降室内气流速度（一般为0.3～2.0m/s ）增加沉降室长度降低沉降室高度多层沉降室：使沉降高度减少为原来的1/（n+1），其中n 为水平隔板层数考虑清灰的问题，一般隔板数在3以下 36由于沉降室内的气流扰动和返混的影响，工程上一般用分min p =Qd gWL μρ级效率公式的一半作为实际分级效率s (1)+=i u LW n Q η脉冲喷吹清灰每排滤袋上方装设一根与脉冲阀相的喷吹管，通过程序控制机构控制脉冲阀的启闭。

环境工程设计基础环境工程教学课件.ppt

(3)环保车间布置的原则 ①最大限度满足处理工艺包括设备维修的要求； ②有效利用车间建筑面积(包括空间)和土地； ③要为车间的技术经济指标、先进合理以及节能等要求创造条件； ④考虑其他专业对本车间布置的要求； ⑤要考虑车间的发展和厂房的扩建； ⑥车间中所采用的劳动保护、防腐、防火、防毒、防爆及安全卫生等措施是否符合要求； ⑦本车间与其他车间在总平面上的位置合理，力求使它们之间的输送管线最短，联系最方便； ⑧考虑本地区的气象、水文、地质等条件； ⑨车间内交通方便。
设备布置一般应满足以下各项原则。
(1)满足处理工艺要求
①设备布置首先要满足处理工艺的要求，每— 个处理工艺过程所需的设备应按照顺序布置，保证处理工艺能正常的运行；
②同类设备应尽量布置在一起，有利于统一管理、集中操作和维修，还可减少备用设备；
③充分利用位能减少能源的消耗，尽可能利用高程，使处理的污染物自动流送；一般可将计量设备布置在高层，主要处理设备布置在中层，储藏、重型设备，如泵和风机等布置在最下层。
(2)基础资料
①对初步设计需要带控制点的工艺流程图。对施工图设计需要管道仪表流程图；
②计算说明书；
③设备一览表；
④公用系统耗用量，给排水、供电、供热制冷、压缩空气、蒸汽、外部管道资料等；
⑤车间定员表，包括技术人员、管理人员、操作人员和检测人员，还包括最大班人数和男女比例等资料；
⑥厂区总平面布置图，包括本车间与其他处理车间、辅助车间、生活设施的相互关系。厂内人员和物流的情况与数量等。
在建筑物中，还有许多与主体部分相关根据处理流程及各种有关因素，把各种设备在规定
(1)满足处理工艺要求
在建筑物中，还有许多与主体部分相关的其他系统，如供水、照明、供气、供暖、空调、电信、设备(电梯)等等，有大量的管线要穿越

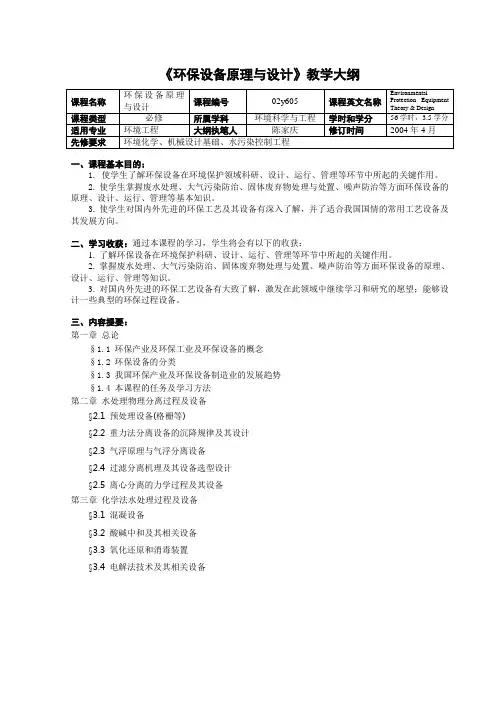

《环保设备原理与设计》教学大纲(2001版)

《环保设备原理与设计》教学大纲一、课程基本目的：1. 使学生了解环保设备在环境保护领域科研、设计、运行、管理等环节中所起的关键作用。

2. 使学生掌握废水处理、大气污染防治、固体废弃物处理与处置、噪声防治等方面环保设备的原理、设计、运行、管理等基本知识。

3. 使学生对国内外先进的环保工艺及其设备有深入了解，并了适合我国国情的常用工艺设备及其发展方向。

二、学习收获：通过本课程的学习，学生将会有以下的收获：1. 了解环保设备在环境保护科研、设计、运行、管理等环节中所起的关键作用。

2. 掌握废水处理、大气污染防治、固体废弃物处理与处置、噪声防治等方面环保设备的原理、设计、运行、管理等知识。

3. 对国内外先进的环保工艺设备有大致了解，激发在此领域中继续学习和研究的愿望；能够设计一些典型的环保过程设备。

三、内容提要：第一章总论§1.1 环保产业及环保工业及环保设备的概念§1.2 环保设备的分类§1.3 我国环保产业及环保设备制造业的发展趋势§1.4 本课程的任务及学习方法第二章水处理物理分离过程及设备§2.1 预处理设备(格栅等)§2.2 重力法分离设备的沉降规律及其设计§2.3 气浮原理与气浮分离设备§2.4 过滤分离机理及其设备选型设计§2.5 离心分离的力学过程及其设备第三章化学法水处理过程及设备§3.1 混凝设备§3.2 酸碱中和及其相关设备§3.3 氧化还原和消毒装置§3.4 电解法技术及其相关设备第四章废水传质过程及设备§4.1 传质过程的基本原理§4.2 蒸汽蒸馏及其设计§4.3 萃取原理及其设计计算§4.4 吸附装置§4.5 离子交换装置§4.6 膜分离设备第五章生化法废水处理过程及设备§5.1 活性污泥法处理系统设备§5.2 生物滤池§5.3 生物转盘§5.4 生物接触氧化处理装置§5.6 污泥处置设备第六章除尘器设计与应用(一)§6.1 颗粒捕集的力学基础§6.2 重力沉降室及惯性除尘器§6.3 旋风除尘器§6.4 袋式除尘器§6.4 颗粒层除尘器§6.5 湿式除尘器第七章除尘器设计与应用(二)§7.1 电除尘器概述§7.2 电除尘器的设计与计算§7.3 电除尘器的应用与发展第八章除尘脱硫一体化设备§8.1 湿式除尘脱硫一体化装置的类型与特点§8.2 卧式网膜塔除尘脱硫装置§8.3 SHG型除尘脱硫装置§8.4 喷射式吸收塔除尘脱硫装置§8.5 电子束排烟处理装置§8.6 电晕放电除尘脱硫装置第九章气体净化系统的设计§9.1 集气罩的设计§9.2 卸灰与粉尘处理装置§9.3 气体输送管网的设计§9.4 管道设计及装置的运行管理第十章噪声控制设备§10.1 吸声降噪设计与应用§10.2 隔振装置的设计与应用§10.3 消声器的设计与应用第十一章.固体废弃物处理与处置设备§11.1 固体废弃物的破碎分选设备§11.2 固体废弃物的浓缩和压实设备§11.3 固体废弃物的填埋机械§11.4 固体废弃物的堆肥和发酵设备§11.5 固体废弃物的输送设备第十二章光化学污染与热污染控制设备§12.1 光化学污染的控制理论§12.2 油气回收技术与设备§12.3 热量传递过程的基本原理§12.4 传递过程的典型设备及其设计第十三章.环保设备设计与应用技术经济分析§13.1 环保设备的技术经济指标§13.2 环保设备设计技术经济分析§13.3 环保设备应用技术经济分析四、进度安排：第1次课：§1.1—§1.4第2次课：§2.1—§2.2第3次课：§2.3—§2.4第4次课：§2.5第5次课：§3.1—§3.2第6次课：§3.3—§3.4第7次课：§4.1—§4.2第8次课：§4.3—§4.4第9次课：§4.5—§4.6第10次课：§5.1—§5.2第11次课：§5.3—§5.4第12次课：§5.5；水污染治理设备小节第13次课：§6.1—§6.2第14次课：§6.3—§6.4第15次课：§6.4—§6.5第16次课：§7.1—§7.2第17次课：§7.3第18次课：§8.1—§8.3第20次课：§8.4—§8.6第21次课：§9.1—§9.2第22次课：§9.3—§9.4第23次课：§10.1—§10.3第24次课：§11.1—§11.2第25次课：§11.3—§11.5第26次课：§12.1—§12.2第27次课：§12.3—§12.4第28次课：§13.1—§13.3；课程全面总结复习五、教学方式：课堂讲授为主，每周讲授4学时，配合有实验。

环保设备及课程设计(第五章)

是指采用机械传动装置周期性振打滤袋，以清除滤袋上粉尘的除尘器。
按振打部位不同分为顶部振打袋式除尘器（LD型）和中部振打袋式除尘器（ZX型），中部振打方式结构简单维修方便，被普遍采用。
ZX型机械振打袋式除尘器由过滤室、滤袋、回气管阀、排气管阀、回气管、排气管、振打装置、框架、进气口、隔气板、电热器、螺旋输送机、星形阀组成。
各类除尘器特点及适用范围：
①机械式除尘器结构装置简单，造价较低，维护较简便，可耐高温。主要用在二级除尘系统中的预除尘、气力输送系统中的卸料分离器。
②湿式除尘器用水作除尘介质，除尘效率一般可达95%以上。这类除尘器可处理高温、高湿的烟气及带有一定黏性的粉尘，同时也能净化某些有害气体。
采用下进气时，粗尘粒可直接沉降于灰斗中，降低了滤袋的负荷与磨损。但含尘气流与灰尘下落方向相反，清灰后的细尘会重新积附于滤袋表面，清灰效果差。
⑷按滤袋截面形状分为圆袋和扁袋。扁袋可在较小的空间布置较大的过滤面积。
⑸按除尘器内的压力状态分为负压式和正压式。
入口含尘气体处于正压状态者称正压式，风机位于除尘器之前，对风机的磨损较严重。
③脉冲袋式除尘器的性能：
比负荷：120～240m³/(㎡·h）【180m³/(㎡·h）】，表示过滤速度为2～4m/min。
除尘阻力：与过滤速度、含尘气体浓度、粉尘性质、滤袋材质有关，一般控制在980～1180Pa。
除尘效率：与滤袋材质有关，工业毛毡可达99.9%。适用的初始含尘浓度：3～5g/m³。压缩空气的总耗气量的公式：
⑵选定袋式除尘器的形式、过滤及清灰方式
确定选择袋式除尘器的形式：袋式除尘器主要用于控制粒径在1um左右的微粒，当含尘气体浓度超过 5g/m3时，最好选用二级除尘；袋式除尘器不适用于净化油雾、水雾、粘结性强、湿度高的粉尘。

环保设备及应用培训教材PPT课件【精编】

（3）分类：悬浮澄清池
悬浮泥渣型脉冲澄清池机械加速澄清池
泥渣循环型水力循环加速澄池清
环保设备及应用培训教材PPT课件【精编】
19
环保设备及应用培训教材PPT课件【精编】
（i）机械加速澄清池
加混凝剂后的水，由进水管流经环形配水槽至第一反应池。在此，受提升叶轮桨搅拌，与数倍于进水量的回流活性泥渣混合，完成初步反应。然后，被提升至第二反应室继续反应。反应后的水经导流室进入分离室。在分离室内，泥渣下沉，清水经集水管流出。下沉的泥渣，大部分经回流缝流入第一反应池；其余进入集泥斗浓集。
四、沉降与澄清
（1）设备：澄清池L 在澄清池内，可以同时完成混合、反应、
沉降分离等过程。包括：混合室、反应室、导流室、分离
室四个功能区。（2）特点：优点：占地面积小，处理效果好，生产效率高，
节省药剂用量. 缺点：对进水水质要求严格，设备结构复杂。
18
环保设备及应用培训教材PPT课件【精编】
环保设备及应用培训教材PPT课件【精编】
（3）带回转式隔板反应池的平流式沉淀池
穿孔配水墙
导流墙
吸泥机
隔
板
反
应
上部穿孔
池
出水墙
环保设备及应用培训教材PPT课件【精编】
16
环保设备及应用培训教材PPT课件【精编】
（4）涡流式反应池
圆周出水槽
出水管
进水
环保设备及应用培训教材PPT课件【精编】
出水
放水阀返回目录 17
环保设备及应用培训教材PPT课件【精编】
混凝剂配制二：压缩空气调制
环保设备及应用培训教材PPT课件【精编】
8
环保设备及应用培训教材PPT课件【精编】

第一章环保设备设计基础(材料好)PPT课件

26.09.2020
环境工程
环保设备设计与维护
13
§1.1 金属材料
（2）优质碳素结构钢
优质碳素结构钢主要用于制造各种机器零件，
这类钢的硫、磷含量都限制在0.040%以下。例如含碳为0.45%左右的优质碳素结构钢编号为45钢；含碳0.08%左右的低碳钢称为 08钢等。若钢中含锰较高则在钢号后面附以锰的元素符号Mn如 15Mn、45Mn等。
维中国给排水在线：护3、参考书
《材料科学基础》（潘金生等著）；
《机械原理》（孙恒等编）；
《化工设备设计基础》（周志安等编）；
《《1 设热备工腐学蚀基与础》防护（》韩（正王兴增等品编）等编等）。；
26.09.2020
环境工程
环保设备设计与维护
2
第1章环保设备常用材料
（3）碳素工具钢
这类钢的含碳量较高，一般介于0.65~1.35％之间。它的硫、磷含量限制得更严格些。一般的碳素工具钢均属于优质钢。当硫、磷含量分别限制在0.030%以下时则为高级优质工具钢。碳素工具钢的编号是以“T”（碳的汉语拼音字头）开头，后面标以数字表示含碳量的千分之几。例如T8就是代表平均含碳量为 0.8%的碳素工具钢；若为高级优质碳素工具钢，则在编号最后加以"A"，例如T8A、T13A
工具钢主要用于制造各种刀具、量具、模具。这类钢一般属于高碳钢或高碳合金钢。
特殊性能钢是具有特殊物理性能或化学元素性能的钢，如不锈钢、耐热钢、耐磨钢等，这类钢一般属于高合金钢。
26.09.2020
环境工程
环保设备设计与维护
12
§了便于选择和使用，必须制定科学的编号系统。编号的要求是用简明的符号将钢中所含元素的大致百分数表示出来。有时通过编号还能说明钢的性能特征。（1）普通碳素结构钢

环保设备原理与设计 -- §1.0 水工业设备学科(本篇导论)(2013版) (NXPowerLite)

2000年转制为上市企业运作，隶属天津创业环保股份有限公司。 2006年实施改、扩建工程，扩建后处理规模为54万m3/d，污水处理采用 A/O除磷工艺，污泥处理采用浓缩-中温厌氧消化-机械脱水处理工艺。
© BIPT
天津纪庄子污水处理厂的成功运行使我国的城市污水处理开始走向规模化、工业化的道路，并奠定了我国城市污水处理专用设备设计制造的原始基础。随后杭州四堡污水处理厂(处理能力40万m3/d，一级处理)、广州大坦沙污水处理厂(处理能力15万m3/d，二级处理， A2/O工艺)、无锡芦村污水处理厂(处理能力20万m3/d，二级处理)相继建成，这些污水处理厂大部分也都采用了国产设备。我国污水处理业由此进入真正的发展时期，一些设备制造企业如唐山清源、扬州天雨、宜兴一环、天津市政工程机械厂等都在这个时期发展起来。
© BIPT
标准
城镇污水处理厂污染物排放标准(GB18918-2002)
序号 1 2 3 4 5 6 7 8 9 基本控制项目一级标准 A 标准 B 标准 50 60 10 20 10 20 1 3 1 3 0.5 1 15 20 5（8） 8（15） 1 1.5 0.5 1 30 30 6-9 103 104
© BIPT
化学需氧量（CODcr）生化需氧量（BOD5）悬浮物（SS）动植物油石油类阴离子表面活性剂总氮（以 N 计）氨氮（以 N 计）① 总磷（以 P 计） 2005 年 12 月 31 日前建设的 2006 年 1 月 1 日起建设的 10 色度（稀释倍数） 11 pH 12 粪大肠菌群数（个/L）
© BIPT
1.2 水污染治理设备的分类
水污染治理的投资构成情况一般为：工程费约45%、拆迁费约25%、设备费约21%、其他费用约9%。水污染治理设备主要分为通用设备和专用设备两大类，前者如罗茨鼓风机、离心鼓风机、水泵、阀门、闸门等，后者如格栅除污机、刮砂机、吸砂机、刮泥机、吸泥机、曝气设备、滗水器、污泥浓缩脱水设备、污泥利用设备等。

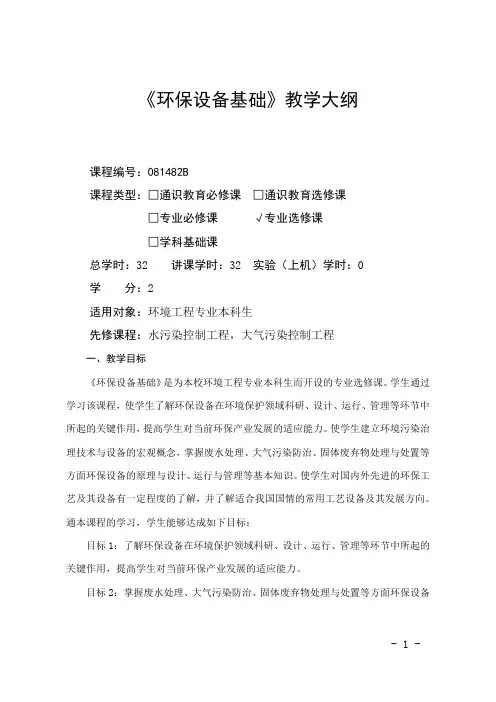

环保设备基础教学大纲

《环保设备基础》教学大纲课程编号：081482B课程类型：□通识教育必修课□通识教育选修课□专业必修课√专业选修课□学科基础课总学时：32 讲课学时：32实验（上机）学时：0学分：2适用对象：环境工程专业本科生先修课程：水污染控制工程，大气污染控制工程一、教学目标《环保设备基础》是为本校环境工程专业本科生而开设的专业选修课。

学生通过学习该课程，使学生了解环保设备在环境保护领域科研、设计、运行、管理等环节中所起的关键作用，提高学生对当前环保产业发展的适应能力。

使学生建立环境污染治理技术与设备的宏观概念，掌握废水处理、大气污染防治、固体废弃物处理与处置等方面环保设备的原理与设计、运行与管理等基本知识。

使学生对国内外先进的环保工艺及其设备有一定程度的了解，并了解适合我国国情的常用工艺设备及其发展方向。

通本课程的学习，学生能够达成如下目标：目标1：了解环保设备在环境保护领域科研、设计、运行、管理等环节中所起的关键作用，提高学生对当前环保产业发展的适应能力。

目标2：掌握废水处理、大气污染防治、固体废弃物处理与处置等方面环保设备的原理与设计、运行与管理等基本知识。

目标3：对国内外先进的环保工艺及其设备有一定程度的了解，并了解适合我国国情的常用工艺设备及其发展方向。

二、教学内容及其与毕业要求的对应关系《环保设备基础》是为本校环境工程专业本科生而开设的专业选修课。

重点讲述内容包括：不溶态污染物的分离技术与设备、化学法水处理技术及设备、物化法水处理技术与设备、生化法废水处理过程与设备、污泥处理与处置设备等内容。

选讲内容包括：固体废物处理技术与设备等。

主要通过多媒体教学和案例教学相结合的方式讲述。

对于实践环节，主要通过课后作业的形式，让学生通过大量的课外阅读、信息收集、课堂讨论、课堂演示等方式让学生更好、更主动地进行课程学习，以提高学生的查阅资料、独立分析以及团队协作的能力。

教学内容与毕业要求的对应关系如表1所示：表1 课程教学目标与毕业要求的对应关系三、各教学环节学时分配以表格方式表现各章节的学时分配，表格如下：教学课时分配四、教学内容第一章绪论：环保产业概述第一节环保产业的概念、分类第二节我国环保产业存在问题和发展趋势教学重点、难点：环保产业的概念与分类；我国环保产业存在的问题。

环保设备原理与设计 -- §1.2 预处理设备(沉砂)(2013版) (NXPowerLite)

国外某公司推荐的沉砂池表面积
沉降速度(m/s) 直径(mm)
0.833 0.595 0.417 0.295 0.208 0.147 0.150 0.075 0.053 0.038 0.026 0.019 0.014 0.01
粒径
需要面积 2 3 (m /m )
1.55×10 2.14×10 3.07×10 4.35×10 6.14×10 8.72×10 1.22×10
环保设备原理与设计
多媒体教案
陈家庆教授
© BIPT
第1章不溶态污染物的分离技术与设备
§1.1 预处理设备(拦污) §1.2 预处理设备(沉砂) §1.3 重力沉降规律与设备 §1.4 浮力浮上法分离原理与设备 §1.5 过滤分离机理与设备 §1.6 离心分离规律与设备
© BIPT
2014/1/3
沉砂池的运行效率应包括除砂效率和有机物分离效率两个方面。
一、沉砂池(grit chamber) 二、排砂设备三、砂水分离及输送设备
© BIPT
一、沉砂池
常用的沉砂池有平流式沉砂池、曝气沉砂池、多尔沉
砂池和涡流沉砂池等，具体的池型选择应该根据工程特点来考虑。进水中砂粒粒径 d 的大小差别很大，从 d ＜ 0.6mm 到 d＞5mm 不等。不同沉砂池对不同粒径范围砂粒的去除效率不同，如平流式沉砂池对于粗砂的去除效率要高于曝气沉砂池，但对于细砂的截留效率则远低于曝气沉砂池。严格而言，在进行沉砂池的设计时应考虑不同地区砂粒中的粒径级配，但客观上这一点却不太可能实现。
实现的本质途径：使得沉砂池中的流动状态呈现
螺旋流动。
© BIPT
单侧曝气，同时水流向前流动，进而使得水流总体上呈现螺旋旋转状态 !

环保设备原理与设计--§5.1 机械式除尘器(2013版)

© BIPT
© BIPT
第5章尘粒污染物控制技术与设备
§5.1 机械式除尘器（一） §5.2 机械式除尘器（二） §5.3 过滤式除尘器 §5.4 湿式除尘器 §5.5 静电除尘器
© BIPT
第5章尘粒污染物控制技术与设备
通常所说的含尘(dust)气体是指悬浮着固体微粒或液体微粒的气体介质，这种含有微粒的气体介质统称为颗粒污染物或气溶胶。一般情况下，由于气体介质的流动作用和扩散作用(分子扩散和紊流扩散等)以及微小尘粒间的布朗扩散、静电效应和各种外力作用，悬浮在气体介质中的微粒呈碰撞、凝聚、沉降等状态。
© BIPT
© BIPT
© BIPT
© BIPT
© BIPT
© BIPT
目前，除尘器的种类繁多，可以有各种各样的分类。最通常是按捕集分离尘粒的机理将各种除尘器归纳成四大类：
(1)机械式除尘器 Mechanical Dust Collector (2)过滤式除尘器Filter Dust Collector (3)电除尘器 Electrostatic Precipitator (ESP) (4)湿式除尘器 Wet Scrubber
© BIPT
一、重力沉降室
1. 粉尘重力沉降原理
重力沉降室 ( 简称沉降室 ) 是一种最简单的除尘器，其除尘机理是：在风机的作用下将含尘气体吸入沉降室，由于沉降室内气流通过的横截面积突然增大，这样含尘气体在沉降室内的流速将比输送管道内的流速小得多。开始时尽管尘粒和气流具有相同的速度，但气流中质量和粒径较大的尘粒，在地球重力场的作用下，获得较大的沉降速度，经过一段时间之后，尘粒降落至室底，从气流中分离出来，从而实现除尘的目的。
© BIPT

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

污染防治
物理化学法：混凝、浮选、吸附、萃取、汽提。。。隔振：橡胶隔振器、钢弹隔振器、螺旋压缩弹簧。。。
声隔声:
节能减排。。。渣
消声: 阻性消声器、抗性消声器减量化：压实、破碎、脱水无害化
资源化：分选、堆肥、热分解、焚烧
环保设备设计基础的课程特点及学习要求：
1、掌握环境工程原理、环境工艺设计等基础知识 2、熟悉环境工程中水、气、声、渣的各项治理方法、原
理、设计要求 3、了解材料设备的相关知识 4、了解国家出台的政策、标准、设计手册和规范 5、了解国内外相关的技术、设备发展状况
美国(EBI)
环保产业的界定
环境服务环境检测和分析污水处理厂运营固态垃圾管理有害垃圾管理修复/工业服务环境咨询&工程
环境设备水设备&化学材料仪器&信息系统空气污染控制设备废物管理设备工艺&防治技术
环境资源给水设施运营资源再生环境能源资源
中国
环境保护产品生产水污染治理设备空气污染治理设备固体废物处理处置与回收利用设备噪声与振动控制没备放射性与电磁波污染防护设备污染治理专用药剂和材料环境监测仪器
洁净产品生产低毒低害产品低排放产品可生物降解产品低噪声产品有机食品
分类
类别：按照环保设备的功能分类水污染治理设备空气污染治理设备固体废弃物处理处置设备噪声与振动控制设备放射性与电磁污染防护设备
按环保设备构成分类
按环保设备性质分类
机设备
环
保
通用设备
成
使用范围
套
设
专用设备
备管道、阀门、压力表、流量计等
机械类环境工程设备由运动机械构件构成的设备。通用设备（标准设备/定型设备）
定义：单位粒径间隔宽度时的频率分布，即粒径间隔宽度
Δdp=1μm时尘样质量占尘样总质量的百分数。
39
fi
gi d pi
mi m0
d pi
mi d pi m0
三粉尘的物理性质
粉尘的密度真密度
定义：将粉尘间及其内部的空气排出后，粉尘自身单位体积的质量，以ρP表示；
堆积密度定义：自然堆积状态下单位体积粉尘的质量，以ρb表示；
温习大气污染控制工程中的几个基本概念
大气污染物的种类
按污染物存在的形态可分为两大的类：
1. 气溶胶状态（颗粒态）的污染物
2. 气体状态的污染物
我国环境空气质量标准中，按颗粒大小分为：
1. 总悬浮颗粒物（TSP，Total Suspended Particles）：指悬浮在空气中的空气动力学直径≤100μm的颗粒物。
2、设备与工艺之间的配套性强——必须结合现场数据进行专门的工艺设计，采用形影最经济的工艺方法和合理选择设备，否则难以达到预期的治理目的。
3、设备工作条件差异大——由于各种污染源的具体情况不同，环保设备在污染源中的工作条件有较大的差异。
4、设备具有兼用行——环保设备与其他行业的部分机械设备结构相似，存在着相互兼用性，即环保设备可以应用于其他行业，其他行业的有关机械设备也可以应用于治理环境污染。
先进性（设备各方面的性能达到先进水平）安全性（安全可靠，无事故隐患）经济性（具有合理的性价比）
专用设备的设计原则 A.根据处理工艺流程确定处理设备的类型； B.确定制造设备的材料； C.汇集设计条件和参数； D.选定设备的基本结构形式； E.计算确定设备的基本尺寸； F.选择标准图纸和设备的标准化 G.汇总列出设备一览表； H.向有关专业人员提出设备设计的技术要求和进度要求； I.设计完成后应核对工艺要求，如有差错及时修改。
工业噪声污染治理仍然是噪声控制的主导市场。
环境工程设备的选用与设计原则
成套设备中的单体设备原则：按照处理工艺的要求，逐一对它们进行选型或设计，然
后再组成具有某种处理功能的成套设备。通用设备的选用原则
差异性：价格、性能、使用寿命、安全维修方面。原因：制作材料、产地、生产厂家不同。原则：合理性（满足处理工艺的要求）
按照国家、行业、部门标准生产的，可由不同厂家生产，若干生产行业可以通用。专用设备（非标准设备）
主要在环境保护行业使用的、经特殊设计、制造的设备。
容器类环境工程设备
没有运动构件的静止设备，主要指设备的外部壳体。按其承压形式可分为：
常压设备-仅仅承受容器内介质的静止压力，主要用来储存物料或充作常压反应器的壳体。(<0.1MPa)
原因在于它们都与尘粒在流体中运动的动力特性有关。
37
平均粒径
算术平均粒径：所有单一颗粒粒径的算术平均值； M1=Σ(dini)/Σni
几何平均粒径 M2=Σ(nilndi)/Σni
平均平方根粒径、平均立方根粒径
其他特殊表示的粒径：
分割粒径dc50：指某除尘器的分级效率为50%的尘粒粒径；它是一种表示除尘器性能的很有代表性的粒径。
国环境科学出版社
重力除尘器、惯性除尘器旋风除尘器
绪论
颗粒层除尘器袋式除尘器
除尘：颗粒态污染物湿式除尘器
气
电除尘器
气态污染控制：吸收、吸附、冷凝、气固催化
生态修复。。。
物理法: 格栅、筛滤、离心、澄清、过滤、隔油
环境保护
生物法：活性污泥法、生物膜法水化学法：中和、沉淀、氧化还原、催化氧化、电解、焚烧。。。
比重
49.9% 0.6% 13.9% 19.0% 2.5% 5.5% 8.5% 25.4% 9.7% 1.8% 8.6% 4.8% 0.6% 24.6% 14.8% 7.8% 2.0% 100.0%
增长率 1999-2000
3.50% 5.10% 3.00% -6.50% -0.10% 5.10%
3.30% 3.60% 3.70% 4.40% 8.30%
（2）几何当量直径球等体积粒径dv；等表面积径；体面积径；周长径等等。
36
(2)物理当量径：与被测粉尘的某一物理量相同的球形粉尘的直径；包括 Stokes粒径ds：指与被测尘粒密度相同、沉降速度相同的球形粒子直径；空气动力径da：指与被测尘粒在空气中的沉降速度相同、密度为1000kg/m3的球形粒子的直径； Stokes粒径和空气动力径是除尘技术中应用最多的两种粒径，
两者之间的关系： ρb=（1-ε）ρP
环保设备设计基础
讲授顺序
大气：颗粒污染物：重力沉降室、惯性除尘器、旋风除尘器、袋
式除尘器、颗粒层除尘器、湿式除尘器、电除尘器（重点）气态污染物：吸收、吸附、冷凝、气固催化反应器集气罩、气体输送管网的设计、运行管理水：物理法及物理化学法相关设备：格栅、沉淀池、气浮设备、
快滤池生物法处理设备：活性污泥法处理系统设备、生物滤池、
环境保护服务环境技术服务环境咨询服务污染设施运营管理废旧资源回收处置环境贸易与金融服务环境功能服务等
废物循环利用对工业废物的再利用和资源化，包括工业固体废物、废水 (液)、废气等的再利用和资源化。
自然生态保护自然保护区建设生态示范区建设生态恢复与治理
环保产业的意义
自然资源 & 资源工业：
3、城市污水处理设备向处理能力5×104m350×104m3/d的大型设备发展。
大气污染防治领域
燃煤烟气净化技术在实验室研究和实际应用中，适合中小型锅
炉的网膜塔除尘脱硫系统、双击式除尘脱硫工艺、旋转喷雾半干法烟气脱硫小型试验装置等都取得初步成效。烟气脱氮进展
整体分级低NOX燃烧技术2000年1月通过鉴定目前在新建300MW及以上锅炉上已装有低氮燃烧器。
3.20% 2.00% 17.80% 3.40%
复合增长率 1995-2000
0.60% 3.70% 2.50% -3.80% 0.60% 1.20%
4.10% 4.20% 2.20% 0.60% 10.00%
3.20% 3.60% 6.00%
环保产业
环保工业
1 2
3
环保设备
1、环保产业 2、环保工业 3、环保设备环保产业主要是指以防治污染、改善生态、保护资源为目的所进行的技术开发、产品生产、商品流通、资源利用、信息服务、工程承包等各项事业的总称。
2. 可吸入颗粒物（PM10，Inhalable Particles ）：指悬浮在空气中的空气动力学直径≤10μm的颗粒物。
主N化O要合和N气物O2等态为。污主染）物、：碳含氧硫化化合合物物（（CO以和SCOO2为2）主、）有、机含化氮合化物合及物卤（素以
一粉尘的粒径
粉尘的粒径单一粒径
(1)投影粒径：用光学显微镜或电子显微镜测得的粒径；包括定向粒径dF：粉尘在某一确定方向上的最大投影距离；定向面积等分粒径dM：在某一确定方向上将粉尘投影面积二等分的线段长度；投影圆等值粒径dH：与粉尘投影面积相等的圆的直径；
固体废弃物处理处置技术
城市垃圾处理技术城市垃圾处理技术市场仍以填埋处置占主导
地位，约占90%，混合垃圾堆肥由于二次污染和生产的肥料市场不通畅，呈下降趋势，垃圾焚烧技术市场继续扩大。
噪声控制技术
除交通噪声与震动控制工程建设市场继续增长外，室内建筑声环境设计，特别是高层住宅建筑配套设备噪声与震动污染控制称为市场发展的新热点。
当前的环保产业主要包括：环保设备制造业、环境工程和软件服务业以及自然生态保护业
环保设备的概念及其分类
环境工程设备是以控制环境污染为主要目的的设备，也称环境保护设备或环保设备。
由于目前我国的环保产业尚未健全，环保产业基本上等同于环保机械设备开发产业。
1、按照环保设备的功能分类 2、按设备的构成分类 3、按设备的性质分类
全球环保产业的产值分布
美国环保产业产值分布
