管道安装图的CAD画法及标注方法

★ 管道重叠画法 当管道的投影重合时，将可见管道的投影断裂表 示，不可见管道的投影那么画至重影处〔稍留间 隙〕，如图a所示。当多条管道的投影重合时， 最上一条画双重断裂符号，如图b所示，也可在 管道投影断裂处，注上a、a和b、b 等小写字母 加以区分，如图d所示。当管道转折后投影重合 时，那么后面的管道画至重影处，并稍留间隙，如 图c所示。
11.1 管道布置图的作用与内容 管道的布置和设计是以管道仪表流程图、设备布置图 及有关土建、仪表、电气、机泵等方面的图纸为依据 的。设计应满足工艺要求、管道便于安装、操作和维 修，布置应合理、整齐和美观。 管道布管道轴侧图 蒸汽伴管系统布置图 管件图和管架图 重点介绍管道布置图和轴测图
为了防止停工时物料积存在管内，管道设计时一 般应有1/100 至5/1000的坡度。当被输送的物 料含有固体颗粒或粘度较高时，管道坡度还应比 上述值大一些。对于坡度和坡向无明确规定的管 道，可将敷设坡度定为2/1000，坡向朝着便于流 体流动和排放的方向。
● 便于操作及平安生产
管道布置的空间位置不应阻碍设备的操作，如设备 的人孔，手孔的前方不能有管道通过，以免影响其 正常使用。阀门要安装布置在便于操作的部位，对 操作时频繁使用的阀门，应按操作的顺序依次排列。 不同物料的管道及阀门，可涂刷不同颜色的油漆加 以区别。容易开错的阀门，相互要拉开间距布置， 并在明显处加以明确的标志。管道和阀门的重量， 不要支承在设备上。
● 绘制管道轴测图可以不按比例，根据具体情况而定，但位 置要合理整齐，图面要匀称美观，即各种阀门、管件的大小 及在管道中的位置、比例要协调。
◆ 管道一律用粗实线单线绘制，管件〔弯头、三通除外〕、 阀门、控制点那么用细实线以规定的图形符号绘制，相接的 设备可用细双点划线绘制，弯头可以不画成圆孤。管道与管 件的连接画法，见教材附表。

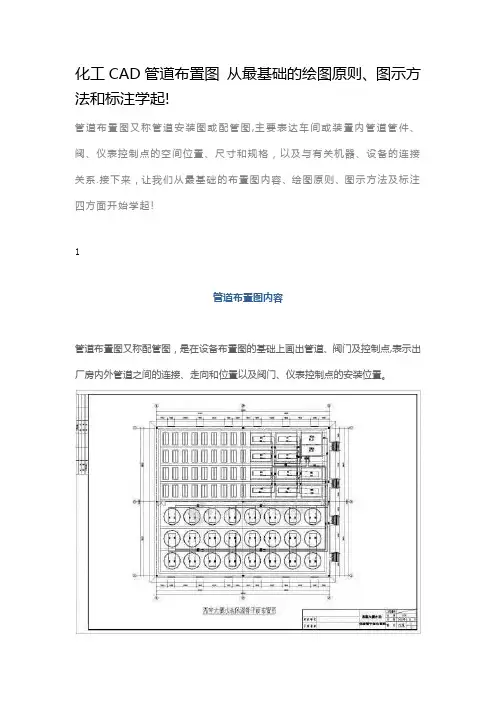

化工CAD管道布置图从最基础的绘图原则、图示方法和标注学起!管道布置图又称管道安装图或配管图,主要表达车间或装置内管道管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系.接下来，让我们从最基础的布置图内容、绘图原则、图示方法及标注四方面开始学起!1管道布置图内容管道布置图又称配管图，是在设备布置图的基础上画出管道、阀门及控制点,表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。

主要表达管道及其附件在厂房建筑物内外的空间位置、尺寸和规格，以及与有关机器、设备的联接关系。

管道布置图是管道安装和施工的重要依据。

一般包括以下内容：①一组试图：包括管道平面布置图和立面布置图。

表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。

②标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。

③方位标：表示管道安装的方位基准。

④标题栏：注写图名、图号、比例及签字等.2绘图原则平面图的配置，一般应与设备布置图中的平面图一致,即按建筑标高平面分层绘制，各层管道布置平面图将该层楼板以下的设备,管道等全部画出，不受剖切位置的影响。

在平面图的基础上，选择恰当的剖切位置画出立面剖视图,以表达管道的立面布置情况和标高。

必要时还可选择局部立面剖视图对管道情况进一步补充表达.3图示方法1图幅和比例•管道布置图的图幅应尽量采用A0.•比较简单的也可采用A1或A2。

•同区的图应采用同一种图幅。

•图幅不宜加长或加宽.•一般采用的比例为1﹕30,也可采用1﹕25或1﹕50 .•同区的或各分层的平面图,应采用同一比例。

2视图的配置管道布置图包括一组平面图、立面图或剖面图①平面图是表达厂房某层上管道布置情况的的水平剖视图.平面图可以绘制在一张图纸上，也可绘制在不同图纸上.若图幅有限时,可将各层平面上的管道布置分区绘制.对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。

序号敷设方式标注名称旧代号新代号1 用瓷瓶或瓷柱敷设CP K2 用塑料线槽敷设XC PR3 用金属线槽敷设MR4 穿水煤气管敷设RC5 穿焊接钢管敷设SC6 穿电线管敷设DG MT7 穿聚氯乙烯硬质管敷设VG PC8 穿聚氯乙烯半硬质管敷设RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设KPC10 用电缆桥架敷设CT11用瓷夹敷设CJ PL12用塑料夹敷设VJ PCL13 穿金属软管敷设SPG CP14 直接埋设DB15 电缆沟埋设TC16 混凝土排管埋设CE17 沿钢索敷设SPG M18沿屋架或跨崖架敷设LM AB19 沿柱或跨柱敷设ZM AC20 沿墙面敷设QM WE 或WS21 沿天棚面或顶板面敷设PM CE22 在能进人的吊顶内敷设PEM SCE23 暗敷设在梁内LA BC24 暗敷设在柱内ZA CLC25 暗敷设在墙内QA WC26 暗敷设在地面内DA FC27 暗敷设在屋面或顶板内PA CC28 暗敷设在不能进人的吊顶内PNA SCE29 线吊式SW30 自在器线吊式X SW31 固定线吊式X1 SW132 防水线吊式X2 SW233 吊线器式X3 SW334 链吊式L CS35 管吊式G DS36 壁装式 B W37 吸顶式 D C38 嵌入式R R39 顶棚内安装DR CR40 墙壁内安装BR WR41 台上安装T T42 支架上安装J S43 柱上安装Z CL44 座装ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法SC：焊接钢管TC:电线管镀锌或非镀锌薄钢管PC：硬质塑料管CT:电缆桥架CP：金属软管SR：钢线槽MR: 金属线槽RC：水煤气管KBG：管为套接扣压式镀锌薄壁钢导管, JDG：为套接紧定式镀锌薄壁钢导管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE：在能进入人的吊顶在敷设SCE 吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱子内BC 暗敷设在梁内WC:暗敷设在墙内WE:沿墙明敷设WS 沿墙面敷设FC：地板或地面下敷设CC：暗敷设在屋面或顶板内。

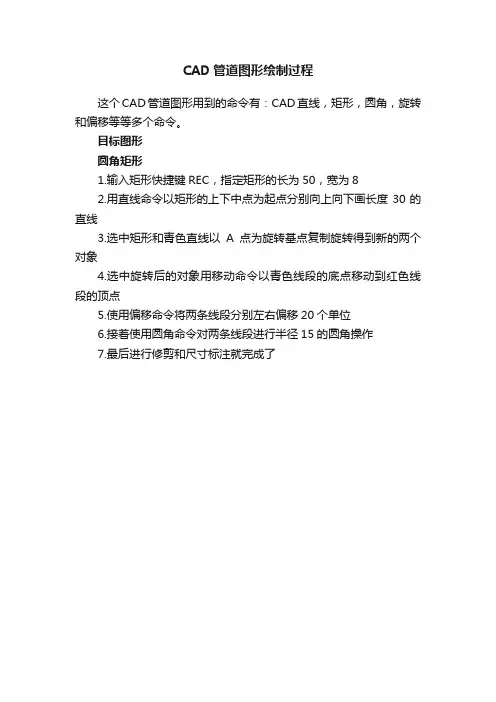

CAD管道图形绘制过程
这个CAD管道图形用到的命令有：CAD直线，矩形，圆角，旋转和偏移等等多个命令。

目标图形
圆角矩形
1.输入矩形快捷键REC，指定矩形的长为50，宽为8
2.用直线命令以矩形的上下中点为起点分别向上向下画长度30的直线
3.选中矩形和青色直线以A点为旋转基点复制旋转得到新的两个对象
4.选中旋转后的对象用移动命令以青色线段的底点移动到红色线段的顶点
5.使用偏移命令将两条线段分别左右偏移20个单位
6.接着使用圆角命令对两条线段进行半径15的圆角操作
7.最后进行修剪和尺寸标注就完成了。

第二节 设备布置图和管道布置图
管道平面布置图
（2）标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。 （3）方位标：表示管道安装的方位基准。 （4）标题栏：注写图名、图号、比例及签字等。
7.管道布置图
管道平面布置图
N
（1）管道布置图的绘图原则 平面图的配置，一般应与设备布置图中的平面图一致，即按建筑标高平面分层绘制，各层管道布置平面图将该层楼板以下的设备，管道等全部画出，不受剖切位置的影响。在平面图的基础上，选择恰当的剖切位置画出立面剖视图，以表达管道的立面布置情况和标高。必要时还可选择局部立面剖视图对管道情况进一步补充表达。
4、仪表控制点 管道上的仪表控制点应用细实线按规定符号画出，每个控制点一般只在能清楚表达其安装位置的一个视图中画出。控制点的符号与带控制点工艺流程图的规定符号相同。
5、管道支架 管道支架的位置一般是用符号在管道平面图上表示出来。
管道常用各种形式的管架安装，固定在地面或建筑物上方，图中一般用图形符号表示管架的类型和位置。
2．化工管道布置图的画法
（2）比例和图幅 比例：1 : 25、1 : 50等。 图幅：一般选用A1和A2图纸。
第二节 设备布置图和管道布置图
2．化工管道布置图的画法
（3）绘制视图的步骤 细实线按建筑制图的标准绘出厂房建筑； 细实线绘出设备的轮廓； 粗实线按管路绘图的方法绘出各种走向的管路； 细实线绘出管道上阀门、管件、仪表控制点等符号。
5、管道支架 在管道布置图中的管架符号上应用指引线引出的长方框中注以管架代号。
6 管道的轴测图
化工管道布置图的画法
管道布置图是在设备布置图的基础上画出管道、阀门及控制点，表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。管道布置图用于指导管道的安装施工。

管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。

管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。

Ø比较简单的也可采用A1或A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。

Ø同区的或各分层的平面图，应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线：Ø粗线 0.9～1.2 mm →单线管道Ø中粗线 0.5～0.7 mm →双线管道Ø细线 0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明及轴线号、表格中的文字 5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。

Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。

Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。

序号敷设方式标注名称旧代号新代号1 用瓷瓶或瓷柱敷设CP K2 用塑料线槽敷设XC PR3 用金属线槽敷设MR4 穿水煤气管敷设RC5 穿焊接钢管敷设SC6 穿电线管敷设DG MT7 穿聚氯乙烯硬质管敷设VG PC8 穿聚氯乙烯半硬质管敷设RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设KPC10 用电缆桥架敷设CT 11用瓷夹敷设CJ PL 12用塑料夹敷设VJ PCL13 穿金属软管敷设SPG CP14 直接埋设DB15 电缆沟埋设TC16 混凝土排管埋设CE17 沿钢索敷设SPG M 18沿屋架或跨崖架敷设LM AB19 沿柱或跨柱敷设ZM AC20 沿墙面敷设QM WE 或WS21 沿天棚面或顶板面敷设PM CE22 在能进人的吊顶内敷设PEM SCE23 暗敷设在梁内LA BC24 暗敷设在柱内ZA CLC25 暗敷设在墙内QA WC26 暗敷设在地面内DA FC27 暗敷设在屋面或顶板内PA CC28 暗敷设在不能进人的吊顶内PNA SCE29 线吊式SW30 自在器线吊式X SW31 固定线吊式X1 SW132 防水线吊式X2 SW233 吊线器式X3 SW334 链吊式L CS35 管吊式G DS36 壁装式 B W37 吸顶式 D C38 嵌入式R R39 顶棚内安装DR CR40 墙壁内安装BR WR41 台上安装T T42 支架上安装J S43 柱上安装 Z CL 44 座装ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法SC：焊接钢管TC：电线管镀锌或非镀锌薄钢管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽MR: 金属线槽RC：水煤气管KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE：在能进入人的吊顶在敷设SCE 吊顶内敷设BC:暗敷设在梁内CLC：暗敷设在柱子内BC 暗敷设在梁内WC：暗敷设在墙内WE：沿墙明敷设WS 沿墙面敷设FC：地板或地面下敷设CC：暗敷设在屋面或顶板内。

序号敷设方式标注名称旧代号新代号1 用瓷瓶或瓷柱敷设CP K2 用塑料线槽敷设XC PR3 用金属线槽敷设MR4 穿水煤气管敷设RC5 穿焊接钢管敷设SC6 穿电线管敷设DG MT7 穿聚氯乙烯硬质管敷设VG PC8 穿聚氯乙烯半硬质管敷设RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设KPC10 用电缆桥架敷设CT11用瓷夹敷设CJ PL12用塑料夹敷设VJ PCL13 穿金属软管敷设SPG CP14 直接埋设DB15 电缆沟埋设TC16 混凝土排管埋设CE17 沿钢索敷设SPG M18沿屋架或跨崖架敷设LM AB19 沿柱或跨柱敷设ZM AC20 沿墙面敷设QM WE 或WS21 沿天棚面或顶板面敷设PM CE22 在能进人的吊顶内敷设PEM SCE23 暗敷设在梁内LA BC24 暗敷设在柱内ZA CLC25 暗敷设在墙内QA WC26 暗敷设在地面内DA FC27 暗敷设在屋面或顶板内PA CC28 暗敷设在不能进人的吊顶内PNA SCE29 线吊式SW30 自在器线吊式X SW31 固定线吊式X1 SW132 防水线吊式X2 SW233 吊线器式X3 SW334 链吊式L CS35 管吊式G DS36 壁装式 B W37 吸顶式 D C38 嵌入式R R39 顶棚内安装DR CR40 墙壁内安装BR WR41 台上安装T T42 支架上安装J S43 柱上安装Z CL44 座装ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法SC：焊接钢管TC：电线管镀锌或非镀锌薄钢管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽MR: 金属线槽RC：水煤气管KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE：在能进入人的吊顶在敷设SCE 吊顶内敷设BC:暗敷设在梁内CLC：暗敷设在柱子内BC 暗敷设在梁内WC：暗敷设在墙内WE：沿墙明敷设WS 沿墙面敷设FC：地板或地面下敷设CC：暗敷设在屋面或顶板内友情提示：本资料代表个人观点，如有帮助请下载，谢谢您的浏览！。

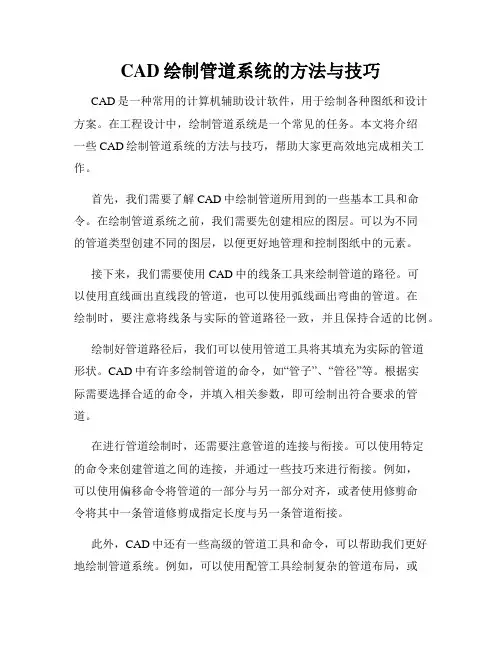

CAD绘制管道系统的方法与技巧CAD是一种常用的计算机辅助设计软件，用于绘制各种图纸和设计方案。

在工程设计中，绘制管道系统是一个常见的任务。

本文将介绍一些CAD绘制管道系统的方法与技巧，帮助大家更高效地完成相关工作。

首先，我们需要了解CAD中绘制管道所用到的一些基本工具和命令。

在绘制管道系统之前，我们需要先创建相应的图层。

可以为不同的管道类型创建不同的图层，以便更好地管理和控制图纸中的元素。

接下来，我们需要使用CAD中的线条工具来绘制管道的路径。

可以使用直线画出直线段的管道，也可以使用弧线画出弯曲的管道。

在绘制时，要注意将线条与实际的管道路径一致，并且保持合适的比例。

绘制好管道路径后，我们可以使用管道工具将其填充为实际的管道形状。

CAD中有许多绘制管道的命令，如“管子”、“管径”等。

根据实际需要选择合适的命令，并填入相关参数，即可绘制出符合要求的管道。

在进行管道绘制时，还需要注意管道的连接与衔接。

可以使用特定的命令来创建管道之间的连接，并通过一些技巧来进行衔接。

例如，可以使用偏移命令将管道的一部分与另一部分对齐，或者使用修剪命令将其中一条管道修剪成指定长度与另一条管道衔接。

此外，CAD中还有一些高级的管道工具和命令，可以帮助我们更好地绘制管道系统。

例如，可以使用配管工具绘制复杂的管道布局，或者使用自定义的符号库来插入管道连接件等。

这些工具和命令需要一定的学习和实践，但可以大大提高绘图效率和质量。

在绘制完管道系统后，我们还可以添加一些细节和标记，使图纸更加清晰和易懂。

可以使用文字工具在管道上方或旁边添加文字描述，如管道型号、管径等。

还可以使用尺寸标注工具标注管道的长度、高度等尺寸参数。

这些细节和标记可以让他人更好地理解和使用图纸。

最后，绘制好的管道系统可以进一步进行编辑和修改。

CAD软件提供了许多编辑工具和命令，可以轻松地调整管道的位置、长度、形状等。

如果在绘制过程中发现错误或需要进行修改，可以使用这些工具快速地进行修正。

第八章 管道布置图
管道布置图又称为管道安装图或配管 图，它是车间内部管道安装施工的依 据。
一、管道及附件的常用画法 1、管道 管道布置图中的主要物料管道一般用 粗实线单线画出，其他管道用中粗实 线画出。
2、管件 包括短管、弯头、三通、异径管、法 兰、盲板等管道附件。通常不画其真 实形状，只用简单图形和符号表示。
弯头
三通管
四通管
活接头
丝堵 盲板
同心异径管
3、阀门 管道上的阀门也是用简单的图形和符 号来表示，其图形符号与工艺流程图 中的画法相同。
4、仪表控制点 管道上的仪表控制点应用细实线按规 定符号画出，每个控制点一般只在能 清楚表达其安装位置的一个视图中画 出。控制点的符号与带控制点工艺流 程图的规定符号相同。
管道平面布置图
N
第二节 设备布置图和管道布置图
2．化工管道布置图的画法
（1）管道布置图的绘图原则
平面图的配置，一般应与设备布置图中的平面图一致， 即按建筑标高平面分层绘制，各层管道布置平面图将该层 楼板以下的设备，管道等全部画出，不受剖切位置的影响。 在平面图的基础上，选择恰当的剖切位置画出立面剖视图， 以表达管道的立面布置情况和标高。必要时还可选择局部 立面剖视图对管道情况进一步补充表达。
1、管道平面布置图 管道平面布置图，一般应与设备的平 面布置图一致，即按建筑标高平面分 层绘制，各层管道平面布置图是将楼 板以下的建（构）筑物、设备、管道 等全部画出。
2、立面剖视图 管道布置在平面图上不能清楚表达的 部位，可采用立面剖视图或向视图补 充表达。剖视图尽可能与被切平面所 在的管道平面布置图画在同一张图纸 上，也可画在另一张图纸上。剖切平 面位置线的画法及标注方式与设备布 置图相同。

1概述道布置图（安装图、配管图）视图、-标注、-绘制方法空，并管.在各道寸 B ,gx xx x x x 」PQxxxxqs8XXX-xxxdvn.\r>I LXXX.XXXNCODXXXX公称直径（DN ）小 于和等于350 mni 的 「管道B .管道道附件置边示方feL __表示接续线；COD __表示接续图9 9 答片首审中多条管道投影重叠时，町将最上的 一条用篥双重断开”符号表示rr 窗管道转折后投影重叠，将下面的管 道画至重影处，稍留间隙断开2 4管道转折_rF(a)向下弯折90° (b)向上弯折9(T (c)大于9cr 弯折将上面管道 的投影断开也可在投影断开处 注上小写字母iF卄◎E弯头90$4G凿田 答件的 宪i 大Ki /ai管道用三通连接的画法法兰连接 承插焊连接 螺纹连接 对焊连接法兰盖螺纹或 承插焊 连接对焊 连接法兰 连接阀闸 法兰 截止阀圆。

表示写。

■ 7圆1细J 元1按能P螺纹或 承插焊 连接电动式 气动式液压或气动式对焊 连接阀门和传动结构的组合表示1常用传动结构符号2.6传动结构 传动结构应按实物的尺寸比例画出，以免与 管道或其他附件相碰。

连接:出：台电缆槽所架管电时烟道板均标注导向管架滑动管架弹簧支吊架轴向止推架召支吊架固定管道苴位置一般用符号表示。

固定管架!号顶注底0.BOP ELX X X.XX XELX X X. XXX项 [t o公称直径 （HGJ35 _他0标准 「申n 系列）编明号。

及公称尺SL1305-100 SL1305-100B1A (H)VP ELXXX.XXX9.3.1.4 图名管道布置图ELX x x,x X x 平而 工作点标*3.2有位管寸以需要标注为公称的而、通料代号坡向位。

号/5号或80X 50。

W P E?L^ XX XXX r zee——:— i 二 0.003管道布置图A-A. B-B.…剖珥帝懸k —■ 管中右标高蟲平轴备吊车位尺寸面寸、基础面标高代号R 吊架4H固定架管架序号序号 管架类另L 代号界弓管架类駆 譚簧吊架 管架类别及代号导向架 弹簧芟座滑动架罐向限位架序号1管架生根部位的结构Ali口代行 I 1 ]混凝土结构 C| 2 地面基础 F I3 钢结构S 1i 4设备VjI _5: ■W 11---------------管架生根部位的结构及代号弯头支架或侧向支架用一个编号表示 多根管道的支架目的基本管构布设的布置以况以及管计和基本任务。

管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。

管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。

Ø比较简单的也可采用A1或A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。

Ø同区的或各分层的平面图，应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线：Ø粗线0.9～1.2 mm →单线管道Ø中粗线0.5～0.7 mm →双线管道Ø细线0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号7号字Ø工程名称、文字说明及轴线号、表格中的文字5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。

Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。

Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。

之吉白夕凡创作序号敷设方法标注名称旧代号新代号1 用瓷瓶或瓷柱敷设CP K2 用塑料线槽敷设XC PR3 用金属线槽敷设MR4 穿水煤气管敷设RC5 穿焊接钢管敷设SC6 穿电线管敷设DG MT7 穿聚氯乙烯硬质管敷设VG PC8 穿聚氯乙烯半硬质管敷设RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设KPC10 用电缆桥架敷设CT 11用瓷夹敷设CJ PL 12用塑料夹敷设VJ PCL13 穿金属软管敷设SPG CP14 直接埋设DB15 电缆沟埋设TC16 混凝土排管埋设CE17 沿钢索敷设SPG M 18沿屋架或跨崖架敷设LM AB 19 沿柱或跨柱敷设ZM AC20 沿墙面敷设QM WE 或WS21 沿天棚面或顶板面敷设PM CE22 在能进人的吊顶内敷设PEM SCE23 暗敷设在梁内LA BC24 暗敷设在柱内ZA CLC25 暗敷设在墙内QA WC26 暗敷设在地面内DA FC27 暗敷设在屋面或顶板内PA CC28 暗敷设在不克不及进人的吊顶内PNA SCE29 线吊式SW30 自在器线吊式X SW31 固定线吊式X1 SW132 防水线吊式X2 SW233 吊线器式X3 SW334 链吊式L CS35 管吊式G DS36 壁装式 B W37 吸顶式 D C38 嵌入式R R39 顶棚内装置DR CR40 墙壁内装置BR WR41 台上装置T T42 支架上装置J S43 柱上装置 Z CL 44 座装 ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封锁式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不克不及进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注办法SC：焊接钢管TC：电线管镀锌或非镀锌薄钢管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽MR: 金属线槽RC：水煤气管KBG：管为套接扣压式镀锌薄壁钢导管, JDG：为套接紧定式镀锌薄壁钢导管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE：在能进入人的吊顶在敷设SCE 吊顶内敷设BC:暗敷设在梁内CLC：暗敷设在柱子内BC 暗敷设在梁内WC：暗敷设在墙内WE：沿墙明敷设WS 沿墙面敷设FC：地板或地面下敷设CC：暗敷设在屋面或顶板内。

cad中管道直径标注方式
在CAD中，管道直径可以用几种方法进行标注：
1.线性标注法：用直线标注管道直径，标注直线长度为管道直径大小。

2.圆圈标注法：在管道横截面中心，画一个圆圈，用圆圈直径来表示
管道直径大小。

3.尺寸标注法：选中管道两侧的相邻对象，通过尺寸标注功能展示管
道直径大小。

4.块标注法：将管道直径数据输入到块中，然后放置在管道直径标注
位置，通过CAD块编辑器实现管道直径的标注。

以上标注方式选用时，需要根据实际情况选择最为合适的方式，确保
标注准确性和可读性，同时提高工作效率。

本本章章目目录录
管道布置图设计基础
管道布置设计图分类
⑴管道平面设计图 管道平面设计图使每个工程的平面设计中，都需要绘制的平面设计图．此图 是一种综合性的条件图，它包括最后设计所需的一切内容，如：主要管道走向； 容器支座、平台、，梯子、栏杆的位置和尺寸；电缆托架和电缆沟的走向；基础 建筑物、构筑物的外形；吊车梁、吊杆、吊钩的位置和起重能力；主要管架的位 置、管口，支架，人孔，手孔，吊耳，铭牌方位；公用物料站、空调设设施、排 水地漏等。
⑶管道空视图 它是用来表达一个设备至另一个设备(或另一个管道)间的一个管段及其所附 管件、阀门、控制点等具体配制情况的立体图样又叫管段图。
管道空视图按正等轴测投影绘制。它立体感强，图面清晰、美观，便于阅 读，利于施工。在化工工程设计中，一般都要绘制管段图，但由于管段图只是每 段管段的图样，它反映的只是个别局部，需要有反映整个车间(装置)设备、管道 布置全貌的管道布置平、立面剖视图或设计模型与之配合。因此，管道图配合模 型设计(或管道布置平、立面剖视图)，作为设备、管道布置设计中的重要方式(特 别是大、中型工程项目)有利于加快管道安装进度，提高施工质量。
点击此处察看图7-6某车间管道布置示意图
设置图层、比例及图框
⑴设置图层 本图中共设计11个图层，其中0图层是不能重命名的图层，故实际使用 的是10个图层。本图层设置中除阀门、仪表和管件和设备主结构线的线宽 为0.3mm和管道线的线宽为0.6mm以外，其余均为0.13mm，以符合化工制 图中对线宽的要求。各图层的具体内容见图7-7。
e.阀门 管道平面布置图上的阀门按规定符号画出，一般不标注尺寸，只要 在立面剖视图上注出安装标高。当管道中阀门较多时，在阀门符号旁边应注明其 编号及公称直径。

使用CAD进行管道布置的基本技巧CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件。

对于进行管道布置设计的工程师和设计师来说，熟练使用CAD工具是必备的技能之一。

本文将介绍一些使用CAD进行管道布置的基本技巧，帮助读者提高设计效率和准确性。

1. 设计前的准备工作在开始使用CAD进行管道布置前，需要先进行一些准备工作。

首先，收集工程设计所需的相关数据，例如管道直径、流体类型、管道材料等信息。

其次，根据工程需求绘制出设计图纸的基本框架，确定管道布置的起点和终点，以及可能存在的障碍物和限制条件。

2. 使用CAD工具绘制管道轴线在CAD软件中，使用线段工具绘制出管道布置的轴线。

根据设计需求，合理选择线段长度和方向。

在绘制完成后，应根据不同的管道直径和流体类型，对线段进行正确的标注。

标注包括直径、长度以及特殊要求等信息，以便后续的参考和使用。

3. 使用CAD工具绘制管道连接点由于管道布置中会存在多个连接点，因此在CAD软件中，使用点工具绘制出这些连接点。

根据设计需求和管道直径，选择合适的点大小，并将其与轴线正确对齐。

在绘制完成后，一定要仔细检查连接点的位置是否符合设计要求，确保其准确无误。

4. 使用CAD工具进行管道路径设计针对每个连接点，使用CAD软件在轴线上绘制出管道路径。

使用多段线工具或曲线工具，根据实际情况绘制出合理的路径。

在绘制过程中，应注意路径的顺畅性和连续性，以及与其他管道和障碍物的合理交叉和避让。

同时，根据流体类型和压力要求，合理设置管道的斜率和坡度。

5. 使用CAD工具进行管道尺寸计算在完成管道布置后，使用CAD软件进行尺寸的计算和标注。

根据设计要求和管道直径，选择合适的标注工具，并将其应用于相应的管道路径上。

标注包括管道长度、直径、斜率、坡度等信息。

在计算标注过程中，要保持准确性和一致性，确保设计的可读性和便于施工。

6. 使用CAD工具进行管道优化在完成初步管道布置后，可以利用CAD软件进行管道的优化。
