第一章-金属的晶体结构(共118张PPT)可修改全文
(3) 不需最小整数化； (4) 〔1 1 1〕
B面：
(1) 该面与z轴平行，因此x=1，y=2， z=∞； (2) 1/x=1，1/y=1/2，1/z=0； (3) 最小整数化1/x=2，1/y=1，1/z=0； (4) 〔2 1 0〕
C面：
(1) 该面过原点，必须沿y轴进行移动，因此x= ∞ ，y=-1，z=∞ (2) 1/x=0，1/y=-1，1/z=0； (3) 不需最小整数化；(4) 〔0 1 0〕
晶胞在三维空间的重复构成点阵
〔4〕晶格常数
在晶胞中建立三维坐标体系， 描述出晶胞的形状与大小
晶胞参数- 晶格常数:a、b、c 棱间夹角:α、β、γ
2 晶系与布拉菲点阵
依据点阵参数 的不同特点划分为七种晶系
(1) 三斜晶系
α≠β≠γ≠90° a≠ b≠ c
复杂单胞 底心单斜
(2) 单斜晶系
α=γ=90°≠β a≠ b≠ c
3 原子半径： r 2 a
4 配位数= 12
4
5 致密度= nv/V=(4×3πr3/4)/a3=0.74
γ－Fe(912~1394℃)、Cu、Ni、Al、Ag 等
——塑性较高
面心立方晶胞中原子半径与晶 格常数的关系
a
r 2a 4
(三)密排六方结构〔 h.c.p〕 〔 了解〕
金属：Zn、Mg、Be、α-Ti、α-Co等
具有光泽：吸收了能量从被激发态回到基态时所 产生的幅射；
良好的塑性：在固态金属中，电子云好似是 一种流动的万能胶，把所有的正离子都结合 在一起，所以金属键并不挑选结合对象，也 无方向性。当一块金属的两局部发生相对位 移时，金属正离子始终“浸泡〞在电子云中， 因而仍保持着金属键结合。这样金属便能经 受较大的变形而不断裂。
B面：
(1) 该面与z轴平行，因此x=1，y=2， z=∞； (2) 1/x=1，1/y=1/2，1/z=0； (3) 最小整数化1/x=2，1/y=1，1/z=0； (4) 〔2 1 0〕
C面：
(1) 该面过原点，必须沿y轴进行移动，因此x= ∞ ，y=-1，z=∞ (2) 1/x=0，1/y=-1，1/z=0； (3) 不需最小整数化；(4) 〔0 1 0〕
晶胞在三维空间的重复构成点阵
〔4〕晶格常数
在晶胞中建立三维坐标体系， 描述出晶胞的形状与大小
晶胞参数- 晶格常数:a、b、c 棱间夹角:α、β、γ
2 晶系与布拉菲点阵
依据点阵参数 的不同特点划分为七种晶系
(1) 三斜晶系
α≠β≠γ≠90° a≠ b≠ c
复杂单胞 底心单斜
(2) 单斜晶系
α=γ=90°≠β a≠ b≠ c
3 原子半径： r 2 a
4 配位数= 12
4
5 致密度= nv/V=(4×3πr3/4)/a3=0.74
γ－Fe(912~1394℃)、Cu、Ni、Al、Ag 等
——塑性较高
面心立方晶胞中原子半径与晶 格常数的关系
a
r 2a 4
(三)密排六方结构〔 h.c.p〕 〔 了解〕
金属：Zn、Mg、Be、α-Ti、α-Co等
具有光泽：吸收了能量从被激发态回到基态时所 产生的幅射；
良好的塑性：在固态金属中，电子云好似是 一种流动的万能胶，把所有的正离子都结合 在一起，所以金属键并不挑选结合对象，也 无方向性。当一块金属的两局部发生相对位 移时，金属正离子始终“浸泡〞在电子云中， 因而仍保持着金属键结合。这样金属便能经 受较大的变形而不断裂。
金属间化合物的晶体结构ppt课件.pptx

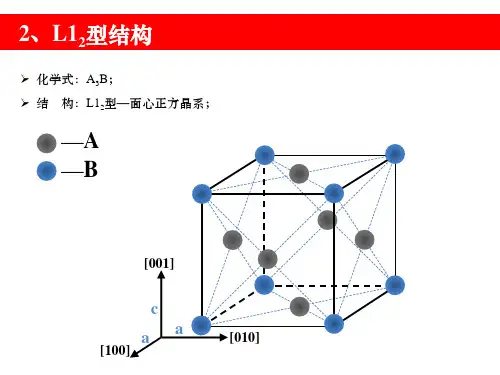

2、L12型结构
➢ 化学式：A3B； ➢ 结 构：L12型—面心正方晶系；
—A —B
[001]
c aa
[100]
[010]
3、L10型结构
➢ 化学式：AB； ➢ 结 构：L10型—面心正方晶系； ➢ 特点：[001]方向上是由仅含A原子组成的原子面与仅含B原子的原子面交替重叠
堆垛而成，所以[100]、[010]方向上的点阵常数与[001]方向的不一样，把[001]视 为c轴，其他两轴为a轴；
—A —B
[001]
c aa
[100]
[010]
4、DO22型结构
➢ 化学式：A3B； ➢ 结 构：DO22型—面心正方晶系；
—A —B
5、体心立方结 构
6、B2型结构
➢ 化学式：AB； ➢ 结 构：B2型—体心正方晶系；
—A —B
7、DO3型结构
➢ 化学式： A3B ； ➢ 结 构：DO3型—体心正方晶系；
—A —B
8、L21型结构
➢ 化学式： A2BC； ➢ 结 构：L21型—体心正方晶系；
—A —B —C
9、C11b型结构
➢ 化学式： AB2； ➢ 结 构：C11b型—体心正方晶系；
—A —B
10、hcp型结构
10、hcp型结构
11、DO19型结 构
➢ 化学式： A3B ；
—A —B
11、DO19型结 构
—A —B
12、Cu3Ti型结构
➢ 化学式： A3B ；
—A —B
12、 Cu3Ti型结构
—A —B
➢ 化学式：A3B； ➢ 结 构：L12型—面心正方晶系；
—A —B
[001]
c aa
[100]
[010]
3、L10型结构
➢ 化学式：AB； ➢ 结 构：L10型—面心正方晶系； ➢ 特点：[001]方向上是由仅含A原子组成的原子面与仅含B原子的原子面交替重叠
堆垛而成，所以[100]、[010]方向上的点阵常数与[001]方向的不一样，把[001]视 为c轴，其他两轴为a轴；
—A —B
[001]
c aa
[100]
[010]
4、DO22型结构
➢ 化学式：A3B； ➢ 结 构：DO22型—面心正方晶系；
—A —B
5、体心立方结 构
6、B2型结构
➢ 化学式：AB； ➢ 结 构：B2型—体心正方晶系；
—A —B
7、DO3型结构
➢ 化学式： A3B ； ➢ 结 构：DO3型—体心正方晶系；
—A —B
8、L21型结构
➢ 化学式： A2BC； ➢ 结 构：L21型—体心正方晶系；
—A —B —C
9、C11b型结构
➢ 化学式： AB2； ➢ 结 构：C11b型—体心正方晶系；
—A —B
10、hcp型结构
10、hcp型结构
11、DO19型结 构
➢ 化学式： A3B ；
—A —B
11、DO19型结 构
—A —B
12、Cu3Ti型结构
➢ 化学式： A3B ；
—A —B
12、 Cu3Ti型结构
—A —B
第一章金属的晶体结构
图2-6密排六方晶胞
第三节 晶体学概念
• • • • • • • 1.3.1 晶胞中的原子数 体心立方： 面心立方： 密排六方： 1.3.2 原子半径 1.3.3 配位数和致密度 配位数：指晶体结构中与任一个原子最近邻且等距离的原 子数目。 • 体心立方晶体8个，面心立方12个，密排六方12个，所以 面心立方和密排六方致密度高 • 致密度分别为0.68、0.74、0.74
图2-5
面心立方晶胞
• (3)密排六方晶胞(close packed lattice hexagonal)：密排六方晶体的晶胞如图1.6所示。 • 它是由六个呈长方形的侧面和两个呈正六边形的 底面所组成的一个六方柱体。因此，需要用两个 晶格常数表示，一个是正六边形的边长a，另—个 是柱体的高c。在密排六方晶胞的每个角上和上、 下底面的小心都有一个原子，另外在中间还有三 个原子。因此，密排六方晶格的晶胞中所含的原 子数为：6×1／6×2+2×1／2+3=6个。 • 具有密排六方晶体结构的金属有Mg、Zn、Be、 Cd、α-Ti、α-Co等。
A、B组元组成的固溶体也可表示为A(B), 其中A为溶剂, B为 溶质。例如铜锌合金中锌溶入铜中形成的固溶体一般用α表 示, 亦可表示为Cu(Zn)。
• 固溶体特性：1固溶体成分可以在一定范围内变化， 在相图上表现为一个区域。2固溶体必须保持溶剂 组元的点阵类型。3纯金属结构有哪些类型，固溶 体也应有哪些类型，即固溶体本身没有独立的点 阵类型。4组元的原子尺寸不同会引起的点阵畸变， 原子尺寸相差越大，引起的畸变也越大。
• 1.3.4晶体中原子的排列方式（略） • 1.3.5 晶体结构中的间隙 • 三种典型晶体结构的四面体间隙、八面体间 隙（图1-13,1-14,1-15） • 间隙半径与原子半径之比rB/rA=?（见表1-2） • 可见面心立方结构八面体间隙比体心立方结 构四面体间隙还大，因此溶碳量大的分类 • 1.按溶剂分类 • (1)一次固溶体：以纯金属组元作为溶剂的 固溶体称为一次固溶体，也叫边际固溶体。 • (2)二次固溶体：以化合物为溶剂的固溶体 称二次固溶体，或叫中间固溶体。如电子 化合物、间隙相。 • 有的化合物和化合物之间，也可以相互溶 解而组成固溶体，如Fe3C和Mn3C，TiC和 TiN等。
机械工程材料 第1章 金属的晶体结构
常见的化学键
离子键 共价键 分子键 金属键
化学键的特性决定材料的组织结构和性能
第一节 材料的化学键

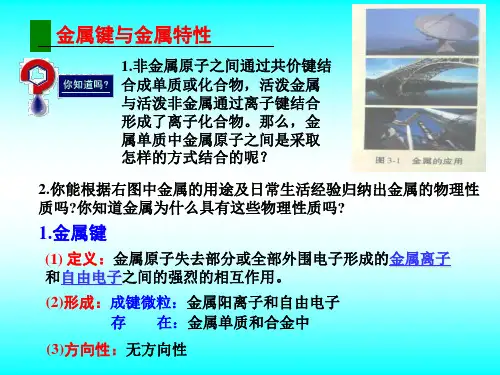

1.金属键

金属正离子和自由电子之间的相互吸引力而使金属原子结合的方式。
金属特性：导电、导热性，塑性，强度，金属光泽。
金属键模型
正离子与自由电子之间的吸引力
第一节 材料的化学键
2. 结合力和结合能
双原子作用模型
第四节 合金的相结构
(2) 按固溶度 有限固溶体、无限固溶体
(3) 按相对分布 有序固溶体、无序固溶体
无序分布
偏聚分布
短程有序分布
第四节 合金的相结构
2、固溶体的性能
溶入溶质原子形成固溶体而使金属强度、硬度升高而塑性、 韧性下降的现象。——固溶强化 溶质原子含量↑，σb、HB↑，ψ、αk↓ 固溶强化效果：间隙固溶体＞置换固溶体。
可影响合金相的类型。
第四节 合金的相结构
1、固溶体——固态下组元间相互溶解而形成的相。 溶剂：原子分数多者，其晶格保持不变的组元。 溶质：原子分数少者。
溶剂
溶质
特点：所形成的固相晶体结构仍然保持溶剂晶格类型
第四节 合金的相结构
固溶体的分类：(1) 按溶质原子在晶格中的位置
置换固溶体 、间隙固溶体
x
第二节 材料晶体结构的概念
4、晶格特征参数
晶格常数：描述晶胞几何形状与大小的参数。如立方晶胞： 三棱边a、b、c； 三棱边夹角α、β、γ
晶胞所占原子数： 指一个晶胞所占的原子总数
配位数： 指晶体结构中与任何一个原子最近领且等距离的原子数目
致密度： 晶胞中原子所占体积与晶胞体积之比
其中配位数和致密度可衡量晶胞中原子排列的紧密程度
