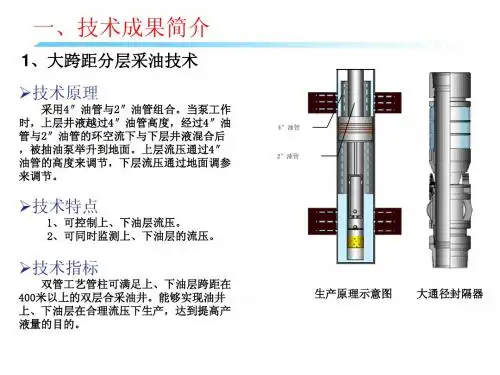

无杆泵采油44采油新技术装备简介共34页

2018年10月试验成功无杆泵采油新工艺李方涛1张进2田洪波3徐美香4（中国石油冀东油田公司南堡油田作业区，河北唐山063200）摘要：随着我国经济水平的大幅度提高，越来越多的人们关注着我国其他科研方面的成果，不再是只盯着区区经济发展，更多的是科研的成果，而采油新技术也就是无杆泵采油法得到了广大采油企业的大力推广，无杆泵采油成了新的采油方式。

而假若是用以前的采油方式，也就是采用常规有杆泵采油设备进行油田油井采油时，正是因为其采油方式的固定性，导致有杆泵采油套管磨损变形和井不够正等各方面的原因，这些都会直接引起杆管偏磨，导致采油时间延长有杆泵的杆磨损过多更换过勤，导致有杆不能稳定，间接使抽油杆从有杆泵中陀落、油管的抽油管道寿命变短、有杆泵的操作难度大使作业频繁等。

虽然在之前像过很多种办法，例如采用了比较常见的抽油杆之间变化为好几段的模式装配了扶正器、采用旋转管口的方法来抽油能够减小对井口的有偏磨损的方式，但是这些办法都没有从根本上解决油管和杆柱之间的偏磨问题。

所以根据科学家以及相关权威人士的不断探究实践分析，研发出无杆泵抽油技术，而无杆泵技术也是有区别的，在我国目前比较流行的无杆泵采油装置大体上可以分为两个板块，主要有首先是电力潜水泵和其次是通过水力来发电泵。

首先得电力潜水泵主要的作用是包含了该泵的大排量、程度的点高的特点，但是其适合于高程度的油井，但是其缺点是不利于于在许多中型或者小型的开采油田厂进行多个油井操作。

关键词：无杆泵；采油；油田油井；有杆泵；无杆泵新技术无杆泵的工作原理是通过水基动力的方式来操纵无杆抽油设备系统采用水的运动提供动力，其名称是动力液，而无杆泵抽油的整体系统是由地面控制的动力深入提供能量、动力设备通过管道传输需要提供的东西，例如动力控制阀和相关联的管道、而井下通过液力抽油系统等几部分共同组成，方便传送能量等东西。

地面动力设备通过利用液压泵的方式通过使用电动机的方式将机械能转换为液体的形式的压力能，分别通过不同的动力传输的方式上传到需要采集的油井下，无杆泵通过借助油井地下液力无杆泵抽油设备通过将液体压力的方式将能量转换为机械能，来直接驱动抽油泵运动。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载第四章无杆泵采油地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容无杆泵采油一般将利用抽油杆柱上下往复运动进行驱动的抽油设备统称为有杆抽油设备（井数多规模大）；凡是不用抽油杆柱传递能量，而是利用电缆或高压液体传递能量的抽油设备统称为无杆抽油设备。

利用抽油杆柱旋转运动的井下螺杆泵装置虽然也有抽油杆，但习惯上将其列入无杆抽油设备。

本章主要介绍潜油电泵、螺杆泵、水力射流泵和水力活塞泵抽油装置、采油及工艺设计方法。

第一节潜油电泵采油潜油电泵(ESP，Electric Submersible Pump)全称电动潜油离心泵，简称电泵或电潜泵，是将电动机和多级离心泵一起下入油井液面以下的采油设备。

主要特点是排液量大、自动化程度高，目前广泛应用于非自喷高产井、高含水井和海上油田。

一、潜油电泵采油系统如图4-1所示，潜油电泵采油系统主要由电机、保护器、气液分离器、多级离心泵、电缆、接线盒、控制屏和变压器等部件组成。

除了上述基本部件外，还可选用一些附属部件，如单流阀、泄油阀、扶正器、井下压力测量仪表和变速驱动装置等。

该系统的工作原理是地面电源通过变压器、控制屏和电缆将电能输送给井下电机，带动多级离心泵叶轮旋转，将电能转换为机械能，把井液举升到地面。

图4-1 典型潜油电泵采油系统1. 潜油电泵系统部件1）电机电机用于驱动离心泵转动。

井下电机一般为两极三相鼠笼感应电机，工作原理与地面电机相同，在60Hz时的转速为3500rpm(r/min)，目前电机的功率范围为5.5-735kW，根据实际需要电机可以采用几级串联达到特定的功率。

电机内充满电机油，用于润滑和导热，运行电机产生的热量由电机油通过电机外壳传给井液，井液将热量带走冷却电机，因此电机必须安装在井液流过的地方。

第四章无杆泵采油一般将利用抽油杆柱上下往复运动进行驱动的抽油设备统称为有杆抽油设备（井数多规模大）；凡是不用抽油杆柱传递能量，而是利用电缆或高压液体传递能量的抽油设备统称为无杆抽油设备。

利用抽油杆柱旋转运动的井下螺杆泵装置虽然也有抽油杆，但习惯上将其列入无杆抽油设备。

本章主要介绍潜油电泵、螺杆泵、水力射流泵和水力活塞泵抽油装置、采油及工艺设计方法。

第一节潜油电泵采油潜油电泵(ESP，Electric Submersible Pump)全称电动潜油离心泵，简称电泵或电潜泵，是将电动机和多级离心泵一起下入油井液面以下的采油设备。

主要特点是排液量大、自动化程度高，目前广泛应用于非自喷高产井、高含水井和海上油田。

一、潜油电泵采油系统如图4-1所示，潜油电泵采油系统主要由电机、保护器、气液分离器、多级离心泵、电缆、接线盒、控制屏和变压器等部件组成。

除了上述基本部件外，还可选用一些附属部件，如单流阀、泄油阀、扶正器、井下压力测量仪表和变速驱动装置等。

该系统的工作原理是地面电源通过变压器、控制屏和电缆将电能输送给井下电机，带动多级离心泵叶轮旋转，将电能转换为机械能，把井液举升到地面。

图4-1 典型潜油电泵采油系统1. 潜油电泵系统部件1）电机电机用于驱动离心泵转动。

井下电机一般为两极三相鼠笼感应电机，工作原理与地面电机相同，在60Hz时的转速为3500rpm(r/min)，目前电机的功率范围为5.5-735kW，根据实际需要电机可以采用几级串联达到特定的功率。

电机内充满电机油，用于润滑和导热，运行电机产生的热量由电机油通过电机外壳传给井液，井液将热量带走冷却电机，因此电机必须安装在井液流过的地方。

2）保护器保护器主要用于将电机与井液隔开，平衡电机内压力和井筒压力。

保护器的作用是连接电机的驱动轴与泵轴，连接电机壳与泵壳；保护器的充油部分与容许压力下的井液连通时，保证电机驱动轴密封，防止井液进入电机；当电机运行时，电机内的润滑油因温度升高而膨胀，保护器内有足够的空间储存因膨胀而溢出的电机油，防止电机内压力上升过高，反之当油温下降收缩时，保护器内的油又补充给电机；保护器中的止推轴承用于承受泵轴重量和各种不平衡力；保护器外壳也作为电机油附加冷却面；可以罩住电机的止推轴承。
