一阶RC电路分析

基础电路一阶rc电路
一阶RC电路是一种基础电路，由一个电阻和一个电容组成。

它
是一种常见的滤波器和延迟器，也被广泛应用于信号处理和电子设
备中。

这种电路的特点是其输出信号的变化速度受输入信号的变化
速度影响，因此输出信号的变化速度比输入信号慢，因此被称为一
阶电路。

在一阶RC电路中，电阻和电容的作用是至关重要的。

电阻限制
了电流的流动，而电容则能存储电荷并调节电流。

当输入信号通过
电路时，电容会充电或放电，导致输出信号的变化。

这种特性使得
一阶RC电路在信号处理和滤波中具有重要作用。

从电路的角度来看，一阶RC电路可以用微分方程描述其动态特性。

这种电路的响应特性可以通过传递函数或者差分方程来描述，
这对于理解电路的频率响应和稳态特性非常重要。

另外，从实际应用的角度来看，一阶RC电路常常用于信号滤波，例如去除高频噪声或者延迟信号。

在电子设备中，一阶RC电路也常
用于产生延迟信号或者调节信号的斜率。

总的来说，一阶RC电路是一种基础电路，具有重要的理论和实际应用价值。

深入理解一阶RC电路的原理和特性，对于电子工程领域的学习和应用都具有重要意义。

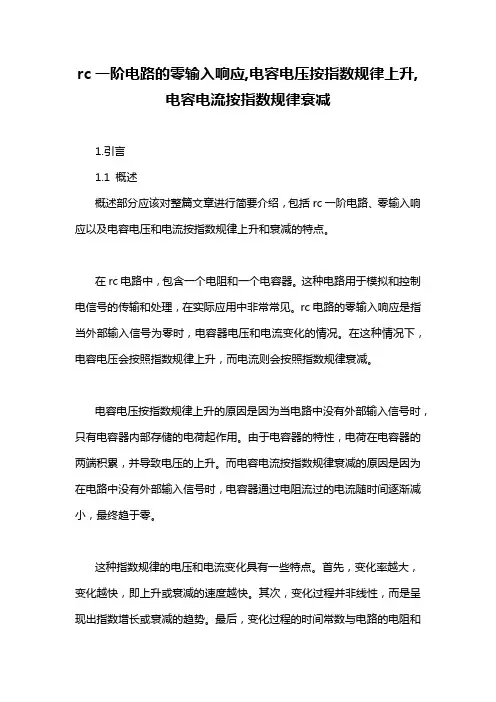

rc一阶电路的零输入响应,电容电压按指数规律上升,电容电流按指数规律衰减1.引言1.1 概述概述部分应该对整篇文章进行简要介绍，包括rc一阶电路、零输入响应以及电容电压和电流按指数规律上升和衰减的特点。

在rc电路中，包含一个电阻和一个电容器。

这种电路用于模拟和控制电信号的传输和处理，在实际应用中非常常见。

rc电路的零输入响应是指当外部输入信号为零时，电容器电压和电流变化的情况。

在这种情况下，电容电压会按照指数规律上升，而电流则会按照指数规律衰减。

电容电压按指数规律上升的原因是因为当电路中没有外部输入信号时，只有电容器内部存储的电荷起作用。

由于电容器的特性，电荷在电容器的两端积累，并导致电压的上升。

而电容电流按指数规律衰减的原因是因为在电路中没有外部输入信号时，电容器通过电阻流过的电流随时间逐渐减小，最终趋于零。

这种指数规律的电压和电流变化具有一些特点。

首先，变化率越大，变化越快，即上升或衰减的速度越快。

其次，变化过程并非线性，而是呈现出指数增长或衰减的趋势。

最后，变化过程的时间常数与电路的电阻和电容参数有关，不同的参数组合会导致不同的响应速度和幅度。

通过深入理解rc一阶电路零输入响应的概念和特点，我们可以更好地掌握电路的工作原理和性能。

这对于电子工程师设计和优化电路系统非常重要，也为我们更好地理解电信号在信号处理和传输过程中的行为提供了有益的启示。

1.2 文章结构文章结构部分的内容：本文总共分为三个主要部分：引言、正文和结论。

引言部分主要包括概述、文章结构和目的。

首先，我们将简要介绍RC 一阶电路的概念和特点，并指出零输入响应在该电路中的重要性。

接着，我们将详细说明本文的结构和内容安排，以便读者能够更好地理解文章的主旨和逻辑框架。

最后，我们将明确本文的目的，即探讨RC一阶电路的零输入响应，以及电容电压和电流按指数规律变化的原因和特点。

正文部分将是本文的核心部分，我们将分为三个小节来进行讨论。

首先，在第2.1小节中，我们将介绍零输入响应的基本概念和原理，包括什么是零输入响应以及它在RC一阶电路中的意义和应用。

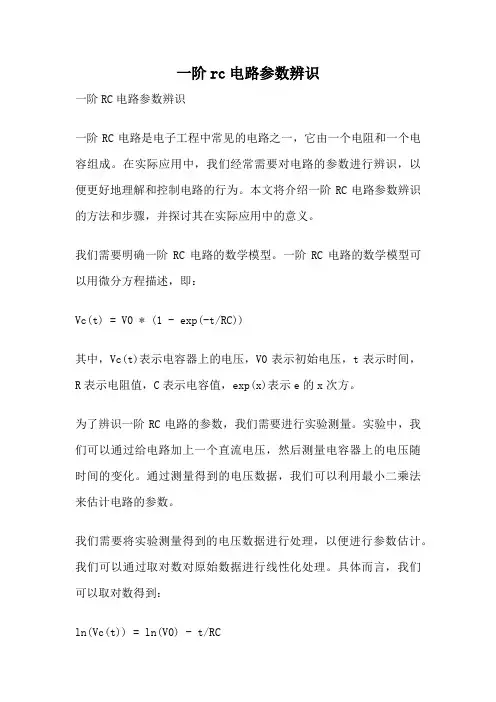

一阶rc电路参数辨识一阶RC电路参数辨识一阶RC电路是电子工程中常见的电路之一，它由一个电阻和一个电容组成。

在实际应用中，我们经常需要对电路的参数进行辨识，以便更好地理解和控制电路的行为。

本文将介绍一阶RC电路参数辨识的方法和步骤，并探讨其在实际应用中的意义。

我们需要明确一阶RC电路的数学模型。

一阶RC电路的数学模型可以用微分方程描述，即：Vc(t) = V0 * (1 - exp(-t/RC))其中，Vc(t)表示电容器上的电压，V0表示初始电压，t表示时间，R表示电阻值，C表示电容值，exp(x)表示e的x次方。

为了辨识一阶RC电路的参数，我们需要进行实验测量。

实验中，我们可以通过给电路加上一个直流电压，然后测量电容器上的电压随时间的变化。

通过测量得到的电压数据，我们可以利用最小二乘法来估计电路的参数。

我们需要将实验测量得到的电压数据进行处理，以便进行参数估计。

我们可以通过取对数对原始数据进行线性化处理。

具体而言，我们可以取对数得到：ln(Vc(t)) = ln(V0) - t/RC然后，我们可以使用最小二乘法来估计参数ln(V0)和1/RC。

最小二乘法是一种常用的参数估计方法，它通过最小化观测数据与模型预测值之间的差异来得到参数的估计值。

在进行最小二乘法估计时，我们需要定义一个损失函数，用于衡量观测数据与模型预测值之间的差异。

常用的损失函数是平方差函数，即将观测数据与模型预测值之间的差异的平方求和。

通过最小化损失函数，我们可以得到参数的估计值。

我们可以使用估计得到的参数来验证模型的准确性。

我们可以将估计得到的参数代入数学模型中，然后将模型预测值与实际测量值进行比较。

如果模型预测值与实际测量值吻合较好，则说明我们的参数估计是准确的。

一阶RC电路参数辨识在实际应用中具有重要意义。

通过对电路参数的准确辨识，我们可以更好地理解电路的行为，并进行精确的控制。

在电路设计和调试过程中，参数辨识可以帮助我们找出电路中存在的问题，并进行相应的修正。

4.5 一阶RC 电路的暂态过程分析一、实验目的1．学习用示波器观察和分析RC 电路的响应。

2．了解一阶RC 电路时间常数对过渡过程的影响，掌握用示波器测量时间常数。

3．进一步了解一阶微分电路、积分电路和耦合电路的特性。

二、实验原理1．一阶RC 电路的全响应=零状态响应+零输入响应。

当一阶RC 电路的输入为方波信号时，一阶RC 电路的响应可视为零状态响应和零输入响应的多次重复过程。

在方波作用期间，电路的响应为零输入响应，即为电容的充电过程；在方波不作用期间，电路的响应为零输入响应，即为电容的放电过程。

方波如图4.5.1所示。

图4.5.1 方波电压波形 图4.5.4 测常数和积分电路接线2．微分电路如图4.5.2所示电路，将RC 串联电路的电阻电压作为输出U 0，且满足τ ‹‹ t w 的条件，则该电路就构成了微分电路。

此时，输出电压U 0近似地与输入电压U i 呈微分关系。

dt du RC U i O 图4.5.2 微分电路和耦合电路接线 图4.5.3 微分电路波形微分电路的输出波形为正负相同的尖脉冲。

其输入、输出电压波形的对应关系如图4.5.3所示。

在数字电路中，经常用微分来将矩形脉冲波形变换成尖脉冲作为触发信号。

3．积分电路积分电路与微分电路的区别是：积分电路取RC 串联电路的电容电压作为输出U 0，如图4.5.4所不电路，且时间常数满τ ››t w 。

此时只要取τ＝RC ››t w ，则输出电压U 0近似地与输入电压U i 成积分关系，即⎰≈t i O d u RC U 1积分电路的输出波形为锯齿波。

当电路处于稳态时，其波形对应关系如图3.5.5所示。

注意：U i 的幅度值很小，实验中观察该波形时要调小示波器Y 轴档位。

图4.5.5 积分电路波形 图4.5.6 耦合电路波形4．耦合电路RC 微分电路只有在满足时间常数τ＝RC ‹‹ t w 的条件下，才能在输出端获得尖脉冲。

如果时间常数τ＝RC ››t w ，则输出波形已不再是尖脉冲，而是非常接近输出电压U i 的波形，这就是RC 耦合电路，而不再是微分电路。

电路原理实验RC一阶电路的响应测试RC一阶电路是由电阻R和电容C组成的电路。

它是一种常见的滤波电路，可以用于对信号进行滤波和延时等处理。

本实验将对RC一阶电路的响应进行测试，包括频率响应和时间响应两个方面。

一、频率响应测试频率响应测试可以了解RC一阶电路对不同频率信号的响应情况，即电路的频率特性。

我们可以通过改变输入信号的频率，测量输出信号的幅值和相位，从而绘制出RC电路的幅频特性曲线和相频特性曲线。

实验步骤如下：1.搭建RC一阶电路实验电路。

将电容C和电阻R按照串联的方式连接，接入信号发生器的输出端，然后将电路的输出端连接到示波器上。

确保电路接线正确，电容C和电阻R的数值符合实验要求。

2.打开信号发生器和示波器，将信号发生器的频率调节到最低，幅值调节到合适的范围内。

3.逐步增加信号发生器的频率，同时观察示波器上输出信号的幅值和相位。

记录下不同频率下的输出幅值和相位数据。

4.根据记录的数据，绘制RC电路的幅频特性曲线和相频特性曲线。

可以选择使用半对数坐标系或对数坐标系进行绘制，以更清晰地展示电路的频率特性。

二、时间响应测试时间响应测试可以了解RC一阶电路对输入信号的响应速度和衰减情况。

我们可以通过输入一个脉冲信号或方波信号，观察输出信号的波形，从而了解RC电路的时间特性。

实验步骤如下：1.搭建RC一阶电路实验电路。

将电容C和电阻R按照串联的方式连接，接入信号发生器的输出端，然后将电路的输出端连接到示波器上。

确保电路接线正确，电容C和电阻R的数值符合实验要求。

2.打开信号发生器和示波器，将信号发生器的频率调节到适当的范围内，幅值调节到合适的范围内。

3.输入一个脉冲信号或方波信号，观察示波器上输出信号的波形。

记录下输出信号的上升时间、下降时间和衰减时间等数据。

4.根据记录的数据，分析RC电路的时间特性。

可以计算RC电路的时间常数，即RC的乘积，进一步了解电路的响应速度和衰减情况。

总结：通过频率响应测试和时间响应测试，我们可以全面了解RC一阶电路的响应特性。

3.3 RC电路的响应经典法分析电路的暂态过程，就是根据激励通过求解电路的微分方程以得出电路的响应。

激励和响应都是时间的函数所以这种分析又叫时域分析。

3.3.1 RC电路的零输入响应零输入响应------无电源激励，输入信号为零。

在此条件下，由电容元件的初始状态u C（0+）所产生的电路的响应。

分析RC电路的零输入响应，实际上就是分析它的放电过程。

如图 3.3.1(RC串联电路，电源电压U0)。

换路前，开关S合在位置2上，电源对电容充电。

t=0时将开关从位置2合到位置1，使电路脱离电源，输入信号为零。

此时，电容已储有能量，其上电压的初始值u C（0+）=U0；于是电容经过电阻R开始放电。

根据基尔霍夫电压定律，列出t≥0时的电路微分方程RCdu C/dt+u C=0 3.3.1式中 i=Cdu C/dt令式 3.3.1的通解为 u C=Ae pt代入3.3.1并消去公因子Ae pt得微分方程的特征方程 RCp+1=0 其根为p=-1/RC于是式3.3.1的通解为 u C=Ae-1t/RC定积分常数A。

根据换路定则，在t=0+时，u C（0+）=U0，则A=U0。

所以 u C= U0e-1t/RC= U0 e-1/τ ------ 3.3.3 C图3.3.1RC放电电路-+-U+u C-t=0+u CSiR其随时间变化的曲线如图3.3.2所示。

它的初始值为U 0，按指数规律衰减而趋于零。

式3.3.3中，τ=RC 它具有时间的量纲，所以称电路时间常数。

决定u C 衰减的快慢。

当t=τ时， u C = U 0e -1=U 0/2.718=36.8%U 0 可见τ等于电压u C 衰减到初始值U 0的36.8%所需的时间。

可以用数学证明，指数曲线上任意点的次切距的长度都等于τ。

以初始点为例〖图3.3.2（a ）〗du C /dt=-U 0/τ 即过初始点的切线与横轴相交于τ。

从理论上讲，电路只有经过t=∞的时间才能达到稳定。

RC一阶电路实验报告RC电路是由一个电阻和一个电容器串联而成的电路，在实验中，我们将通过测量电压和电流的变化来研究RC电路的性质和特点。

实验装置和材料：1.直流电源；2.电阻；3.电容器；4.电压表；5.电流表；6.连线电缆；7.示波器。

实验步骤：1.将电阻和电容器串联，连接到直流电源的正负极；2.通过电压表和电流表来测量电路中的电压和电流；3.使用示波器来观察电路中的电压波形。

实验数据记录和分析：1.在不同的电阻值和电容值下，测量电路中的电压和电流，并记录数据；2.分析电压和电流的变化趋势；3.通过计算得出电路的时间常数等重要参数。

结果和讨论：1.根据实验数据绘制电压和电流的图像，并分析其特点；2.根据计算得出的电路参数，讨论RC电路的特性和效果；3.对于电阻和电容值的选择和变化，讨论其对电路性能的影响。

结论：1.RC电路是一个以电阻和电容器为基础的电路，通过测量电压和电流的变化可以研究其性质和特点；2.在实验中，我们观察到电压和电流的变化趋势，并通过计算得出了电路的参数；3.对于电阻和电容值的选择和变化，会对电路的性能产生影响，需要经过合理的设计和调整。

实验总结：通过这次实验，我们深入了解了RC电路的基本原理和特点，并通过实际测量和计算得出了电路的重要参数。

这对我们进一步学习和应用电路有着重要的意义。

同时，在实验过程中，我们也学会了如何使用示波器和测量仪器，并对实验的记录和数据分析有了更深的认识。

这些实验技巧和经验对我们今后的学习和工作都有着很大的帮助。

[1]《电路分析基础教程》；[2]“RC电路的研究与应用”；[3]“电子电路实验指导书”。

4.5 一阶RC 电路的暂态过程分析一、实验目的1．学习用示波器观察和分析RC 电路的响应。

2．了解一阶RC 电路时间常数对过渡过程的影响，掌握用示波器测量时间常数。

3．进一步了解一阶微分电路、积分电路和耦合电路的特性。

二、实验原理1．一阶RC 电路的全响应=零状态响应+零输入响应。

当一阶RC 电路的输入为方波信号时，一阶RC 电路的响应可视为零状态响应和零输入响应的多次重复过程。

在方波作用期间，电路的响应为零输入响应，即为电容的充电过程；在方波不作用期间，电路的响应为零输入响应，即为电容的放电过程。

方波如图4.5.1所示。

图 4.5.1 方波电压波形 图 4.5.4测常数和积分电路接线2．微分电路如图4.5.2所示电路，将RC 串联电路的电阻电压作为输出U 0，且满足τ ‹‹ t w 的条件，则该电路就构成了微分电路。

此时，输出电压U 0近似地与输入电压U i 呈微分关系。

dt du RC U i O图 4.5.2 微分电路和耦合电路接线 图4.5.3 微分电路波形微分电路的输出波形为正负相同的尖脉冲。

其输入、输出电压波形的对应关系如图4.5.3所示。

在数字电路中，经常用微分来将矩形脉冲波形变换成尖脉冲作为触发信号。

3．积分电路积分电路与微分电路的区别是：积分电路取RC 串联电路的电容电压作为输出U 0，如图4.5.4所不电路，且时间常数满τ ››t w 。

此时只要取τ＝RC ››t w ，则输出电压U 0近似地与输入电压U i 成积分关系，即⎰≈ti O d u RC U 1 积分电路的输出波形为锯齿波。

当电路处于稳态时，其波形对应关系如图3.5.5所示。

注意：U i 的幅度值很小，实验中观察该波形时要调小示波器Y 轴档位。

图 4.5.5 积分电路波形 图 4.5.6耦合电路波形4．耦合电路 RC 微分电路只有在满足时间常数τ＝RC ‹‹ t w 的条件下，才能在输出端获得尖脉冲。

如果时间常数τ＝RC ››t w ，则输出波形已不再是尖脉冲，而是非常接近输出电压U i 的波形，这就是RC 耦合电路，而不再是微分电路。

一阶rc电路实验报告一阶RC电路实验报告。

实验目的：本实验旨在通过搭建一阶RC电路，研究电容器充放电过程的特性，探究电容器充放电过程中电压和电流的变化规律，以及RC电路的时间常数与电容器电压之间的关系。

实验仪器与设备：1. 电源，直流可调电源。

2. 示波器，数显示波器。

3. 元器件，电阻、电容。

4. 连接线、万用表等。

实验原理：一阶RC电路由电阻和电容串联而成，当电路接通电源后，电容器开始充电，电压逐渐上升；当电路断开电源后，电容器开始放电，电压逐渐下降。

其数学模型由一阶微分方程描述，充放电过程的电压和电流变化规律可以用指数函数表示。

时间常数τ是一阶RC电路的重要参数，它决定了电容器充放电过程的快慢程度。

实验步骤：1. 按照电路图连接电阻、电容和电源，注意连接的正确性和稳定性。

2. 调节电源输出电压，使其符合实验要求。

3. 使用示波器观察电容器充放电过程中电压的变化情况，并记录数据。

4. 根据记录的数据，分析电容器充放电过程中电压和电流的变化规律，计算电路的时间常数τ。

实验数据与分析：实验结果表明，电容器充电过程中电压随时间呈指数增长，电流呈指数衰减；放电过程中电压随时间呈指数衰减，电流呈指数增长。

通过对实验数据的分析，我们得到了电路的时间常数τ与电容器电压之间的关系。

实验结果与理论计算结果吻合较好，验证了一阶RC电路的充放电特性。

实验结论：通过本次实验，我们深入了解了一阶RC电路的充放电特性，掌握了电容器充放电过程中电压和电流的变化规律，以及时间常数τ与电容器电压之间的关系。

同时，实验结果与理论计算结果的吻合度较高，证明了实验的可靠性和准确性。

实验中遇到的问题及解决方法：在实验过程中，我们遇到了电路连接不稳定、示波器读数不准确等问题，但通过仔细检查和调整，最终成功完成了实验。

展望：通过本次实验，我们对一阶RC电路有了更深入的了解，但仍有许多未探索的领域，例如不同电阻、电容值对电路特性的影响等。
