公差试卷(B)

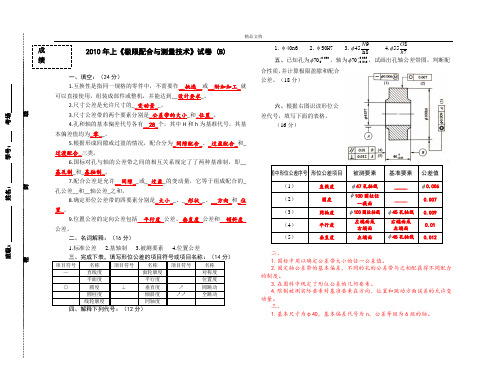

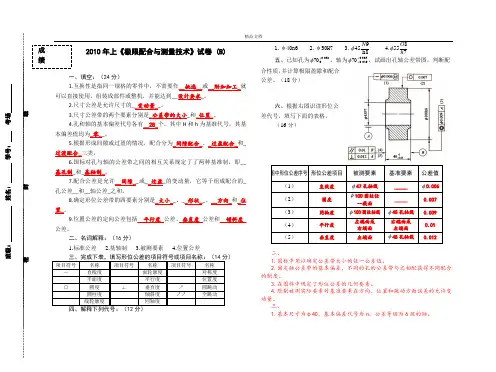

.班级： 姓名： 学号： 考场密 封 线2010年上《极限配合与测量技术》试卷 (B)一、填空：（24分）1.互换性是指同一规格的零件中，不需要作__挑选__或__附加加工_就可以直接使用，组装成部件或整机，并能达到__设计要求_。

2.尺寸公差是允许尺寸的__变动量__。

3.尺寸公差带的两个要素分别是_公差带的大小_和_位置_。

4.孔和轴的基本偏差代号各有__28_个，其中H 和h 为基准代号，其基本偏差值均为_零__。

5.根据形成间隙或过盈的情况，配合分为_间隙配合_、_过盈配合_和_过渡配合_三类。

6.国标对孔与轴的公差带之间的相互关系规定了了两种基准制，即__基孔制_和_基轴制_。

7.配合公差是允许__间隙__或__过盈_的变动量，它等于组成配合的_孔公差__和__轴公差_之和。

8.确定形位公差带的四要素分别是_大小__、__形状__、__方向_和_位置_。

9.位置公差的定向公差包括__平行度_公差、_垂直度_公差和__倾斜度_公差。

二、名词解释：（16分）1.标准公差2.基轴制3.被测要素4.位置公差1.φ40n62.φ50H73.h8945N φ 4.7855h G φ 五、已知孔为030.0070+φ，轴为039.0020.070++φ，试画出孔轴公差带图，判断配合性质，并计算极限盈隙和配合公差。

（18分）六、根据右图识读形位公差代号，填写下面的表格。

（16分）二、1.国标中用以确定公差带大小的任一公差值。

2.固定轴公差带的基本偏差，不同的孔的公差带与之相配获得不同配合的制度。

3.在图样中规定了形位公差的几何要素。

4.限制被测实际要素对基准要素在方向、位置和跳动方面误差的允许变动量。

三、1.基本尺寸为φ40，基本偏差代号为n ，公差等级为6级的轴。

2.基本尺寸为φ50，基本偏差代号为H，公差等级为7级的孔。

3. 基本尺寸为φ45，基轴制，孔的公差带代号为N9，轴的公差带代号为h8,过渡配合。

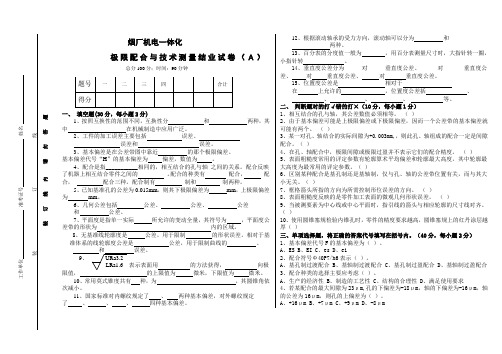

学校： 班别： 考号： 姓名： 烟厂机电一体化极限配合与技术测量结业试卷（Ａ）总分100分；时间：90分钟一、 填空题(30分，每小题2分)1、按照互换性的范围不同，互换性分 和 两种，其中 在机械制造中应用广泛。

2、工件的加工误差主要包括 误差、 误差和 误差。

3、基本偏差是在公差带图中靠近 的那个极限偏差。

基本偏差代号“H ”的基本偏差为 偏差，数值为 。

4、配合是指___________相同的，相互结合的孔与轴 之间的关系。

配合反映了机器上相互结合零件之间的 。

配合的种类有 配合， 配合， 配合三种。

配合制有 制和 制两种。

5、已知基准孔的公差为0.015mm ，则其下极限偏差为 mm ，上极限偏差为 mm 。

6、几何公差包括 公差、 公差、 公差 和 公差。

7、平面度是指单一实际 所允许的变动全量，其符号为 ，平面度公差带的形状为 内的区域。

8、无基准线轮廓度是 公差，用于限制 的形状误差。

相对于基准体系的线轮廓度公差是 公差，用于限制曲线的 、 和 误差。

9、 URa3.2LRa1.6 表示表面用 的方法获得， 向极限值， 的上限值为 微米，下限值为 微米。

10、常用莫式锥度共有 种，为 ，其圆锥角依次减小。

11、国家标准对内螺纹规定了 、 两种基本偏差，对外螺纹规定了 、 、 、 四种基本偏差。

12、根据滚动轴承的受力方向，滚动轴可以分为 和 两种。

13、百分表的分度值一般为 ，用百分表测量尺寸时，大指针转一圈，小指针转 。

14、垂直度公差分为 对 垂直度公差、 对 垂直度公差、 对 垂直度公差、 对 垂直度公差。

15、位置度公差是 相对于在 上允许的 ，位置度公差括 、 、 、 、 等。

二、 判断题对的打√错的打×（10分，每小题1分） 1、相互结合的孔与轴，其公差数值必须相等。

（ ）2、由于基本偏差可能是上极限偏差或下极限偏差，因而一个公差带的基本偏差就可能有两个。

一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．国家标准规定，孔只是指圆柱形的内表面。

（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。

（×）7．未注公差尺寸即对该尺寸无公差要求。

（×）8．基本偏差决定公差带的位置。

（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

．保证互换性生产的基础是A．通用化 B. 系列化 C. 标准化 D. 优化2．决定尺寸公差带大小的是，A、公差等级B、基本尺寸C、实际偏差D、基本偏差3．ø60+0.046的孔与ø60±0.015的轴的结合是配合;A. 间隙B. 过渡C. 过盈D. 无法确定.4．对于尺寸公差带，代号为P-ZC的基本偏差为A、上偏差, 正值B、上偏差,负值C、下偏差, 正值D、下偏差, 负值5．考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是＿＿。

A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a96．当需要对某一被测要素同时给出定向公差和形状公差时，其形状公差值不得（）定向公差的一半。

A．大于 B. 等于 C.小于 D.小于等于7．当被测要素是圆柱面时，其形位公差带的形状是之间的区域。

A D8．孔的体外作用尺寸其实际尺寸，A、不大于B、不小于C、大于D、等于9．在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。

A. Ra、B. RzC. R YD. R S m二、填空题1. 尺寸公差带二要素是指公差带的.2. GB/T1800.2将线性尺寸的标准公差分为20级，其中最高级为3. 表面粗糙度的两个高度特征参数中，比较全面客观地反映表面微观几何形状特征的是。

4．配合精度要求高的零件，其表面粗糙度数值应5. 配合公差的数值愈小，则相互配合的孔、轴的公差等级愈6. 尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是mm，1最小极限尺寸是 mm 。

三、填表1.根据已知项，填写未知项。

+0.03Ф60E试题答案要点及评分细则课程名称：互换性与技术测量(B卷) 专业年级：填写人：2010 ——2011 学年第 1 学期参考答案及得分要点评分标准（得分）一选择题（每题2分，共30分）正确每个得2分1C2A3B4B5D 6A7A8A9A10C 11C12B13C14A15B二填空题（每题1分共10分）正确每个得1分1位置和大小；2 IT01；3 Ra ;4 较小5 齿距累积误差6 随机；7下方；8 十；9高；正确每个得1分10 齿圈径向跳到误差；11 84.6mm；75.4mm；12 摆动三填表（每空2分）每空正确2分(1)+0.086 ；0.021；0；0.013；0.034(2)ǿ60;ǿ60.03;包容要求；最大实体边界；ǿ60da（60 60.03）fa<ǿ0.03四分析题（第1小题10分，第2小题10分，共20分）1.答共5处错误改正一处2分。

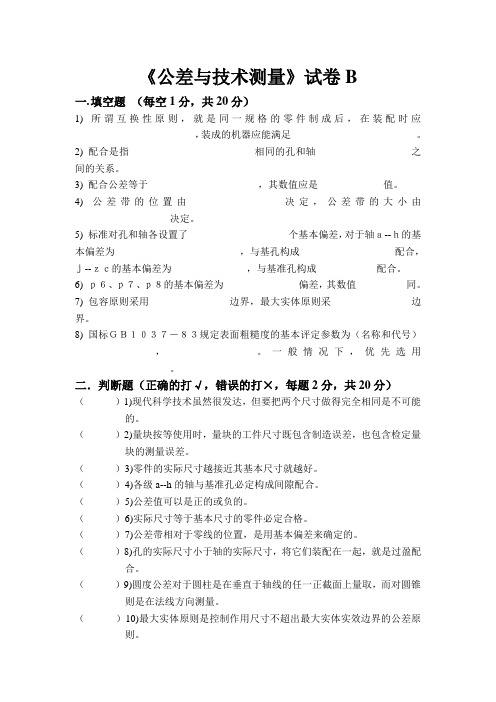

《公差与技术测量》试卷B一.填空题（每空1分，共20分）1) 所谓互换性原则，就是同一规格的零件制成后，在装配时应________________________，装成的机器应能满足_________________________。

2) 配合是指_________________________相同的孔和轴___________________之间的关系。

3) 配合公差等于______________________，其数值应是_____________值。

4) 公差带的位置由__________________决定，公差带的大小由___________________决定。

5) 标准对孔和轴各设置了____________________个基本偏差，对于轴ａ--ｈ的基本偏差为_________________________，与基孔构成___________________配合，ｊ--ｚｃ的基本偏差为_______________，与基准孔构成____________配合。

6) ｐ６、ｐ７、ｐ８的基本偏差为_______________偏差，其数值__________同。

7) 包容原则采用________________边界，最大实体原则采________________边界。

8) 国标ＧＢ１０３７－８３规定表面粗糙度的基本评定参数为（名称和代号）_______________，______________。

一般情况下，优先选用___________________。

二．判断题（正确的打√，错误的打×，每题2分，共20分）（）1)现代科学技术虽然很发达，但要把两个尺寸做得完全相同是不可能的。

（）2)量块按等使用时，量块的工件尺寸既包含制造误差，也包含检定量块的测量误差。

（）3)零件的实际尺寸越接近其基本尺寸就越好。

（）4)各级a--h的轴与基准孔必定构成间隙配合。

（）5)公差值可以是正的或负的。

2009-2010学年二学期公差配合与测量技术试卷(A卷)班级:___________学号:___________姓名:___________得分:___________题目部分，(卷面共有37题,100.0分,各大题标有题量和总分)一、判断题(9小题,共9.0分)(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。

（√）(1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。

( ╳)(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √ ) (1分)[4]某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（╳）(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。

（√）(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

（╳）(1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（√）(1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。

（╳）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（╳）二、填空题(8小题,共16.0分)(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm，则该键槽中心面偏离轴的轴线距离不得大于( 0.05 )mm。

(2分)[2]任何几何量的量值都由(表征数值)和( 计量单位 )两部分组成。

(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为(4-12 )共九级。

(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( 独立原则 )。

(2分)[5]系统误差可用( 修正法 ), ( 抵消法 )等方法消除。

(2分)[6]优先数R5系列的公比近似为( 1.60 )。

金华职业技术学院社会培训考试答案课程： 互换性与测量技术基础 （答卷时间 120 分钟）姓名：一、是非题（每小题1分，共10分）1． 优先选用基孔制是因为孔难加工，但加工时不一定先加工孔后加工轴。

（ √ ）2．圆柱形轴的基本尺寸为80mm ，公差等级为6级，基本偏差代号为k ，则在图样上标注为mm k 002.0021.0680++φ。

( × ) 3． 若系统误差和随机误差都小，称为准确度高。

（ √ ）4．孔轴配合在精度较高的情况下，孔的公差等级数值往往大于轴的公差等级。

（ √ ）5．实际要素就是被测要素。

( × )6．同轴度公差带是距离为公差值ｔ的两平行直线之间的区域。

( × )7.设计光滑极限量规时，应遵守极限尺寸判断原则的规定。

（ √ ）8．滚动轴承的内圈与轴颈的配合采用基孔制，轴承内径的公差带位置与一般的基准孔H 的位置不同。

（ √ ）9．国家标准对内、外螺纹的大径和中径都有具体的公差等级要求。

( × )10．某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。

( × )二、单项选择题（每小题1分，共25分）1. 从加工过程看，零件尺寸进入公差范围的“起始尺寸”是 B 。

A . 最大极限尺寸B . 最大实体尺寸C . 最小极限尺寸D . 最小实体尺寸2．零件加工后通过测量获得的尺寸，称为 C 。

A ．公称尺寸B ．极限尺寸C ．实际尺寸D ．实体尺寸3. 设置基本偏差的目的是将__ A___加以标准化，以满足各种配合性质的需要。

A. 公差带相对于零线的位置B.公差带的大小C. 各种配合4．属于形状公差的有 B 。

A ．平行度B ．平面度C ．同轴度D ．圆跳动5．游标卡尺主尺的刻线间距为 A 。

A. 1mmB. 0.5mmC. 2mm6．平面度公差带形状为 A 。

A ．两平行平面间的区域B ．两平行直线的区域C ．一个四棱柱D ．一个小圆柱7．用任意方法获得的表面，其表面粗糙度轮廓符号为 B 。

公差与配合试卷及答案一、选择题1. 答案：C解析：保证互换性生产的基础是标准化。

2. 答案：B解析：尺寸公差带大小由公差等级决定。

3. 答案：C解析：ø60+0.046的孔与ø60±0.015的轴的结合是过盈配合。

4. 答案：B解析：代号为P-ZC的基本偏差为上偏差，负值。

5. 答案：D解析：H9/a9是不合理的孔、轴配合。

6. 答案：C解析：形状公差值应小于定向公差的一半。

7. 答案：ABCD解析：形位公差带的形状是四个象限之间的区域。

8. 答案：C解析：孔的体外作用尺寸应大于其实际尺寸。

9. 答案：B二、填空题1. 答案：公差等级、基本偏差2. 答案：第三级3. 答案：Ra、Rz4. 答案：较小5. 答案：高三、填表1.基本孔尺寸ES φ30EI +0.065轴尺寸 eseI -0.013T +0.099+0.065最大极限尺寸 Xmax 30.065最小极限尺寸 Xmin 29.9352.最大实体尺寸(mm) 6.03最小实体尺寸(mm) 5.97采用的公差 E8边界名称及边界尺寸(mm) A 5.97B 6.03四、综合分析题1. 改正下面标注错误的地方。

答案：无法确定。

解析：题目中没有提供足够的信息来确定答案，因此无法确定错误的位置。

2. 下图所示销轴的三种形位公差标注，它们的公差带有何不同？答案：三种形位公差标注的公差带大小不同。

其中(a)为较小的公差带，(b)为较大的公差带，(c)为最大的公差带。

解析：公差带大小与形位公差的大小有关，因此三种形位公差标注的公差带大小不同。

公差与测量技术试题 第 1 页（共 2 页）
职业技术学院 2008 至 2009 学年度第二学期期末考试
职业技术学院 2008 至 2009 学年度第二学期期末考试
班级

08 级数控专业 《公差与测量技术》试题 (B)
五、简答题（每题 10 分，计 20 分） 1．被测要素为一封闭曲线式（圆） ，如图所示，采用圆度公差和线轮廓度公差两种 不同标注有何不同？
班级
姓名
学号
考 生 答 题 不 得 超 过 密 封 线
差不小于 0．03mm。 （ ） 4．某实际要素存在形状误差，则一定存在位置误差。 （ ） 08 级数控专业 《公差与测量技术》试题 (B) 5．线轮廓度公差带是指包络一系列直径为公差值 t 的圆的两包络线之间的区域， 诸圆圆心应位于理想轮廓线上。 （ ） 6．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。 题号 一 二 三 四 五 六 七 总分 （ ） 得分 7．被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小 实体实效状态。 （ ） 一、选择题（将下面题目中所有正确的论述选择出来） （每题 2 分，计 20 分） 8．可逆要求应用于最大实体要求时，当其形位误差小于给定的形位公差，允许实 1. 高精密配合尺寸的公差等级范围为( ) 际尺寸超出最大实体尺寸。 （ ） (A) IT01 ~ IT7 (B) IT2 ~ IT5 (C) IT5 ~ IT13 (D) IT01 ~IT1 9．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。 （ ） 2. 对于过盈配合，当孔的公差等级不低于（ ）时,取轴比孔的公差等级高一级 10． 用多次测量的算术平均值表示测量结果， 可以减少示值误差数值。 ( ) (A) IT8 (B) IT7 (C) IT9 (D) IT6 三、改正下图中各项形位公差标注上的错误（不得改变形位公差项目）（10 分） 。 3．形位公差带的形状决定于（ ） A．形位公差特征项目 B．形位公差标注形式 C．被测要素的理想形状 D．被测要素的理想形状、形位公差特征项目和标注形式 4. 下列论述中正确的有( ) (A) 对于轴的基本偏差， a～h 为上偏差 es， 从 且为负值或零 (B) 对于轴， j～ 从 z 孔基本偏差均为下偏差，且为正值 (C) 基本偏差的数值与公差等级均无关 (D) 基本偏差的数值与公差等级均有关 5. 若 某 配 合 的 最 大 间 隙 为 30μ m ， 孔 的 下 偏 差 为 ―11μ m, 轴 的 下 偏 差 为―16μ m ，轴的公差为 16μ m，则其配合公差为（ ） (A) 46μ m (B) 41μ m (C) 27μ m (D) 14μ m 6. 决定公差带大小的有( ) (A) 标准公差 (B) 基本偏差 (C) 配合公差 (D) 极限偏差 四、将下列技术要求标注在下图上。 （10 分） 7. 极限与配合国家标准中规定的标准公差有( )个公差等级 （1）左端面的平面度公差为 0.01 mm，右端面对左端面的平行度公差为 0.04 mm。 (A) 13 (B) 18 (C) 20 (D) 28 （2）φ 70H7 孔的轴线对左端面的垂直度公差为 0.02mm。 8. 配合是指_( ) （3）φ 210h7 轴线对φ 70H7 孔轴线的同轴度公差为φ 0.03mm。 (A) 基本尺寸相同的相互结合的孔、轴的形位公差带之间的关系 （4）4-φ 20H8 孔的轴线对左端面（第一基准）和φ 70H7 孔轴线的位置度公差为 (B) 基本尺寸相同的相互结合的孔、轴的尺寸公差等级之间的关系 φ 0.15mm。 (C) 基本尺寸相同的相互结合的孔、轴的尺寸公差带之间的关系 (D) 相互结合的孔、轴的尺寸公差带之间的关系 9. 极限与配合国家标准中规定的孔、轴基本偏差分别有（ ）种 (A) 13 (B) 18 (C) 20 (D) 28 10. 国家标准对圆度和圆柱度公差（ ） (A) 规定了 0~12 级共 13 级 (B) 规定了 1~12 级共 12 级 (C) 规定了系列值 (D) 没有规定公差等级 二、 是非判断题： （是划“√”非划“×” （每题 1.5 分，计 15 分） ） 1．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相 同。 （ ） 2．未注公差尺寸即对该尺寸无公差要求。 （ ） 3．某圆柱面的圆柱度公差为 0．03 mm，那么该圆柱面对基准轴线的径向全跳动公

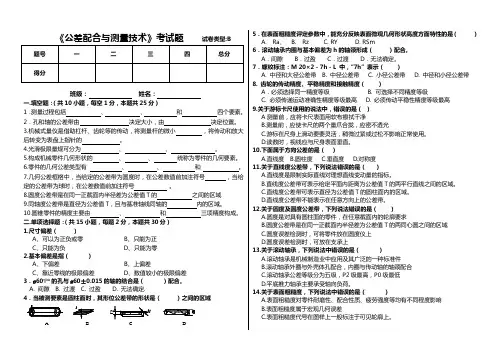

《公差配合与测量技术》考试题试卷类型:B班级：姓名：一.填空题：（共10小题，每空1分，本题共25分）1．测量过程包括、、和四个要素。

2．孔和轴的公差带由决定大小，由决定位置。

3.机械式量仪是借助杠杆、齿轮等的传动，将测量杆的微小，将传动和放大后转变为表盘上指针的。

4.光滑极限量规可分为、、。

5.构成机械零件几何形状的、、统称为零件的几何要素。

6.零件的几何公差类型有、、和。

7.几何公差框格中，当给定的公差带为圆度时，在公差数值前加注符号，当给定的公差带为球时，在公差数值前加注符号。

8.圆度公差带是在同一正截面内半径差为公差值T的之间的区域9.同轴度公差带是直径为公差值T，且与基准轴线同轴的内的区域。

10.圆锥零件的精度主要由、和三项精度构成。

二.单项选择题：（共15小题，每题2分，本题共30分）1.尺寸偏差（）A、可以为正负或零B、只能为正C、只能为负D、只能为零2.基本偏差是指（）A、下偏差B、上偏差C、靠近零线的极限偏差D、数值较小的极限偏差3．ø60+0.0460的孔与ø60±0.015的轴的结合是（）配合。

A. 间隙B. 过渡C. 过盈D. 无法确定.4．当被测要素是圆柱面时，其形位公差带的形状是（）之间的区域A B C D 5．在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是（）A. Ra、B. RzC. RYD. RSm6．滚动轴承内圈与基本偏差为h的轴颈形成（）配合。

A．间隙B．过盈C．过渡D．无法确定。

7．螺纹标注：M 20×2－7h－L 中，“7h”表示（）A. 中径和大径公差带B. 中径公差带C. 小径公差带D. 中径和小径公差带8. 齿轮的传动精度、平稳精度和接触精度（）A．必须选择同一精度等级 B. 可选择不同精度等级C. 必须传递运动准确性精度等级最高D. 必须传动平稳性精度等级最高9.关于游标卡尺使用的说法中，错误的是（）A测量前，应将卡尺表面用软布擦拭干净B.测量前，应使卡尺的两个量爪合拢，应密不透光C.游标在尺身上滑动要要灵活，稍微过紧或过松不影响正常使用。

A. EI
B. e
C. Es
D. Ei
17.以下哪个因素不会对测量结果产生影响？（）
A.测量工具的精度
B.测量环境
C.测量人员的技术水平
D.测量时间
18.在测量过程中，下列哪种误差可以通过使用修正值来消除？（）
A.系统误差
B.随机误差
C.人为误差
D.环境差
19.下列哪种方法不适用于测量螺纹的螺距？（）
A.基本尺寸
B.上偏差
C.下偏差
D.公差
14.在测量过程中，若出现读数误差，以下哪种方法可以减小该误差？（）
A.增加测量次数
B.改变测量方法
C.提高测量工具的精度
D.使用高倍率放大镜
15.下列哪种测量工具在测量平面度误差时具有较高的精度？（）
A.平板
B.塞尺
C.水平仪
D.千分尺
16.在公差配合中，下列哪个符号代表间隙配合的下偏差？（）
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.在公差配合中，基本尺寸是指在设计给定的尺寸，它通常是配合的______。（）
2.公差带是由基本尺寸加上或减去公差后的尺寸范围，它表示了零件尺寸的______。（）
3.间隙配合的特点是孔的尺寸大于轴的尺寸，这样在装配时会产生______。（）
A. Es
B. EI
C. e
D. Ei
13.以下哪些工具适用于精密测量？（）
A.电子测微计
B.激光测距仪
C.千分尺
D.钢直尺
14.在测量过程中，以下哪些做法可以减少人为误差？（）
A.对测量人员进行专业培训
B.使用高精度的测量工具
C.采用自动化测量设备

公差配合与测量技术试题及答案《公差配合与测量技术》专业：____________姓名：_________公差配合与测量技术复习题⼀、填空题(每空1分，共30分)1) 所谓互换性，就是_______的零部件，在装配时_______________________，就能装配到机器或仪器上，并满⾜___________的特性。

2) 按互换的程度不同，互换分完全互换和不完全互换。

齿轮、螺栓的互换属_______，滚动轴承内、外圈与滚动体的互换属_____________。

3)极限偏差是___________减___________所得的代数差，其中最⼤极限尺⼨与基本尺⼨的差值为_________。

最⼩极限尺⼨与基本尺⼨的差值为________。

4) 配合是指__________相同的孔和轴的________之间的关系，孔的公差带在轴的公差带之上为_______配合；?孔的公差带与轴的公差带相互交迭_______配合；孔的公差带在轴的公差带之下为________配合。

5) 孔的最⼤实体尺⼨即孔的______极限尺⼨，轴的最⼤实体尺⼨为轴的_____极限尺⼨，当孔、轴以最⼤实尺⼨相配时，配合最_____。

6) 公差带的位置由___________决定，公差带的⼤⼩由__________决定。

7) 标准对孔和轴各设置了_____个基本偏差，对于轴ａ--ｈ的基本偏差为____偏差，与基准孔构成_____配合，k--ｚｃ的基本偏差为_____偏差，与基准孔构成_____配合。

8) 给出形状或位置公差要求的要素称为_____要素，⽤于确定被测要素⽅向或位置的要素称_______要素。

9)若被测要素为轮廓要素，框格箭头指引线应与该要瑑的尺⼨线______，若被测要素为中⼼要素，框格箭头指引线应与该要瑑的尺⼨线_______。

10)评定形位误差的基本⽅法是____________。

11) 测量表⾯粗糙度时，规定取样长度的⽬的是为了限制和减弱________对测量结果的影响。

安徽农业大学200 ―200 学年第 学期 《公差与技术测量》试卷(1） 考试形式： 闭卷 适用专业：一、单项选择题:从每小题的备选答案中，选出一个正确答案，并将正确答案的号码写在题后的括号内(共15小题,每小题1分，共15分） 1. 用立式光学比较仪测量φ25h7轴的方法属于（ b ）。

a.绝对测量 b 。

相对测量 c.综合测量 d 。

主动测量 2。

下列配合中（ c ）的配合最紧. a 。

φ50H7/g6 b.φ50Js7/h6 c. φ50H7/s6 d 。

φ50H7/h6 3. 在取样长度内测得一表面实际轮廓上的最大轮廓峰值为8um ，最大轮廓谷深的值为2um ，则该表面粗糙度参数Rz 值为（ d )。

a.8um b 。

6um c.2um d 。

10um 4. 用以检验工作量规的量规叫做（ c ）。

a 。

验收量规 b.位置量规 c 。

校对量规 d 。

综合量规 5。

φ20f6、φ20f7和φ20f8三个公差带的（ b ）. a.上偏差相同且下偏差相同 b.上偏差相同且下偏差不相同 c 。

上偏差不相同且下偏差相同 d.上、下偏差各不相同 6. 形位公差带的形状决定于（ d )。

a.公差项目 b 。

形位公差标注形式 c 。

被测要素的理想形状 d.被测要素的理想形状、公差项目和标注形式 7. 在图样上标注形位公差，当公差值前面加φ时，则被测要素的公差带形状应为（ d ）。

a 。

两同心圆 b 。

两平行平面 c 。

两同轴圆柱 d 。

圆形、圆柱形 8. 如某轴一横截面实际轮廓由直径分别为φ20.05mm 与φ20。

03mm 的两个同心圆包容而成的最小包容区域；则该轮廓的圆度误差值为（a ）。

a.0.02mm b.0。

01mm c 。

0.015mm d.0。

005mm 9. 与φ50G7公差带的大小相同的尺寸公差带是( b ）。

a 。

φ50g6 b 。

φ50h7 c.φ40f8 d 。

21级公差试卷答案1.单选（1—24题）关于基准要素，下列说法错误的是（） [单选题] * A：确定被测要素的方向或（和）位置的要素为基准要素B：基准要素只能是导出要素(正确答案)C：图样上标注出的基准要素是理想要素D：基准要素可以是单个要素也可以由多个要素组成2.下列几何公差项目中属于形状公差的是（）。

[单选题] *A：圆柱度(正确答案)B:平行度C:同轴度D:圆跳动3.下列几何公差项目中属于位置公差的是（）。

[单选题] *A:圆柱度B:同轴度(正确答案)C:端面全跳动D:垂直度4.几何公差带是指限制实际要素变动的（） [单选题] *A:范围B:大小C:位置D:区域(正确答案)5.几何公差的基准代号中字母（）。

[单选题] *A:应按垂直方向书写B：应按水平方向书写(正确答案)C:和基准符号的方向一致D:可按任意方向书写6.在标注几何公差时，如果被测范围仅为被测要素的一部分时，应用（）表示出该范围，并标出尺寸。

[单选题] *A:粗点画线(正确答案)B:粗实线C:双点画线D:细实线7.几何公差框格表示（）。

[单选题] *A:被测要素的直线度公差值为B:在任意长度上被测要素的直线度公差为C:被测要素的直线度公差值为0.05或/D:在被测要素的全长上直线度公差为,在任意长度上的直线度公差为(正确答案)8.关于任意方向的直线度公差要求，下列说法中错误的是（）。

[单选题] *A:其公差带是圆柱面内的区域B:此项公差要求常用于回转类零件的轴线C:任意方向实质上是没有方向要求(正确答案)D:标注时公差数值前应加注符号“Φ”9.平面度公差带是（）间的区域。

（） [单选题] *A:两平行直线B:两平行平面(正确答案)C:圆柱面D:两同轴圆柱面10.圆度公差和圆柱度公差之间的关系是（）。

[单选题] *A:两者均控制圆柱体类零件的轮廓形状，因而两者可以替代使用B:两者公差带形状不同，因而两者相互独立，没有关系C:圆度公差可以控制圆柱度误差D:圆柱度公差可以控制圆度误差(正确答案)11.（）公差带是半径差为公差值t的两圆柱面内的区域。

《公差与技术测量》试卷(B) 考试时间：90分钟考试方式：闭卷一、填空题：（每空分，共16分）1、加工误差可分为误差、误差、误差、误差。

2、按零部件互换的程度不同，互换性分为互换和互换。

3、￠孔的基本偏差为mm,尺寸公差为mm，最大极限尺寸为mm，最大实体尺寸为mm。

4、孔、轴的配合类型有配合、配合和配合三种。

5、国标对配合的组成规定了两种配合制度，即制和制，对中小尺寸的配合，应尽量采用制配合。

6、一个完整的测量过程包括、、和等四个要素。

7、滚动轴承由低到高共分为：、、、、五等级，其中级机械制造业中应用最广泛。

8、国标对内螺纹规定了两种基本偏差，代号分别为、。

9、普通平键联接中，键与键槽宽的配合采用制，其尺寸大小是根据进行选取的。

10、尺寸链具有性和性两个特征。

二、判断题：（对的打√，错的打×）（10分）1、不论公差数值是否相等，只要公差等级相同，尺寸的精确程度就相同。

（）2、Φ45f6、Φ45f7、Φ45f8的下偏差是相同的，只是上偏差各不相同。

（）3、若某配合的最大间隙为20um，配合公差为30um，则一定是过渡配合。

（）4、光滑极限量规的通规应按工件的最小实体尺寸制造。

（）5、在直线尺寸链的所有各环中，封闭环的公差一定是最大的。

（）6、加工误差通过测量才能得到，所以加工误差实质上就是测量误差。

( )7、计量器具误差是计量器具本身在设计、制造和使用过程中的各种误差。

( )8、表面粗糙度值越小说明零件表面越粗糙。

( )9、国家标准规定，普通螺纹的公称直径是指螺纹中径的基本尺寸。

( )10、高速重载下工作的齿轮，对运动准确性、传动平稳性和载荷分布均匀性的要求都不高。

( )三、单选题：（10分）1、与￠50G7公差带的大小相同的尺寸公差带是。

A、￠50g6B、￠50h7C、￠50f8D、￠50H62、尺寸公差带图中的零线表示尺寸线。

A、最大极限B、最小极限C、基本D、实际3、偏差是。

A、绝对值B、正值C、负值D、代数值4、某配合的最大间隙为30um，孔的下偏差为-11um，轴的下偏差为-16um，轴的公差为16um，则其配合公差为um。

《公差与配合》试卷(含答案)一、填空：（共 30分，每小题1分）1、构成零件外形的点、线、面是要素，表示轮廓要素的对称中心的点、线、面是要素。

2、允许尺寸变化的两个界限分别是和。

它们是以为基数来确定的。

3、定向公差有三项，分别是、和三个项目；定位公差的项目也有三项，分别是、和；跳动公差的项目有和两项。

4、标准设置了个标准公差等级，其中级精度最高，级精度最低。

5、当被测要素是轮廓要素时，指引线的箭头应指在该要素的或其上，并应与尺寸线；被测要素是中心要素时，指引线的箭头应与确定该要素的轮廓尺寸线。

6、孔的基本偏差从至为下偏差，它们的绝对值依次逐渐；从至为上偏差，其绝对值依次逐渐。

7、圆跳动公差根据给定测量方向可分为圆跳动、圆跳动和圆跳动三种；全跳动公差分为全跳动和全跳动两种。

二、判断：（共15分，每小题1分）1、( ) 使用相同精度的计量器具，采用直接测量法比采用间接测量法精度高。

2、（）具有互换性的零件应该是形状和尺寸完全相同的零件。

3、( ) 零件的行位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使行位误差值为零。

4、（）零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。

5、( ) 形位公差带的大小，是指公差带的宽度、直径或半径差的大小。

6、（）相互配合的孔和轴，其基本尺寸必然相同。

7、( ) 圆度公差的被测要素可以是圆柱面也可以是圆锥面。

8、( ) 孔和轴的加工精度越高，则其配合精度就越高。

9、( ) 判断线轮廓度和面轮廓度是属形状公差还是位置公差的主要依据是看图样上是否标注出基准，标注出基准的属位置公差，未标注的属形状公差。

10、（）代号H和h的基本偏差数值等于零。

11、( ) 圆跳动和全跳动的划分是依被测要素的大小而定的，当被测要素面积较大时为全跳动，反之为圆跳动。

12、（）Φ10G6、Φ10G7、和Φ10G8的上偏差是相等的，只是它们的下偏差各不相同。

《公差与技术测量》试卷姓姓名题题号一二二三三四五六全卷班班级成成绩一．单项选择题（每小题1分，共10分）（从每个小题的四个备选答案中，选出一正确答案，并将正确答案的号码写在题干后面的括号内）1. 用普通计量器具测量Φ40(+0。

-0。

007032),安全裕度为0.003mm,则该孔的上验收极限为（a）。

a. 40.004b.40.010c. 39.971d. 39.9652. 孔采用包容要求时，其体外作用尺寸不得超越（ v ）。

a. 最大极限尺寸b. 最小极限尺寸c. 最大实体实效尺寸d. ④基本尺寸3. 用立式光学比较仪测量φ25m6轴的方法属于（ b ）。

a.绝对测量b.相对测量c.综合测量d.主动测量4. 下列配合中（ b ）的配合最松。

a.φ50H7/g6b.φ50H7/a6c.φ50H7/h6d.φ50H7/f65. 形状与径向圆跳动公差带形状相同的形位公差带是（ b ）。

a.圆柱度公差带b.圆度公差带c.同轴度公差带d.任意方向上的直线度公差带6. 若某平面的平面度误差为0.04mm，则它对其基准平面的垂直度误差一定（ d ）。

a. 大于0.04mmb. 等于0.04mmc. 小于0.04mmd. 不小于0.04mm7. φ20f6、φ20f7和φ20f8三个公差带的（ b ）。

a.上偏差相同且下偏差相同b.上偏差相同且下偏差不相同c.上偏差不相同且下偏差相同d.上、下偏差各不相同8. 已知φ50k6的基本偏差为+0.002mm,公差值为0.016mm，φ50K7的公差值为0.025mm,则基本偏差为（ d ）。

a.-0.018mmb.-0.009mmc.+0.007mmd.-0.002mm9. 按GB/T307.3-1996的规定,向心滚动轴承的公差等级分为( c )。

a．2、3、4、5、6共5级 b. 0、2、3、4、5共5级c. 2、4、5、6、0共5级d. 2、3、4、5、0共5级10. 下列四项齿轮公差中保证齿轮传递运动准确性的那一项公差为（ b ）。
