钢闸坝和液压坝的区别

液压坝性能优势
扬州富达液压坝与橡胶坝、翻板门坝及钢坝闸的比较
目前全世界用得最多的活动坝是橡胶坝。

橡胶坝不仅成本高，而且安全性、可靠性较差，使用寿命短。

液压坝即完全达到了橡胶坝能升能降的效果，又克服了橡胶坝安全性、可靠性、耐久性较差的缺点，而且成本还大为降低，使用寿命是橡胶坝的五倍以上。

翻板门坝存在很多的问题，主要有：一是阻水，经不住特大洪水的冲击。

二是易被漂浮物卡塞或上游泥沙淤积，造成不能自动翻版而影响防洪安全。

三是河床上游漂浮物无法清理，造成河道脏乱，影响环境。

四是洪水过后，翻板门再关上时，底部被沙石卡住，造成大量漏水。

液压升降坝以底部为轴，脚下生了根，放倒的坝面沉入河底，再大的洪水都不怕，这就是液压升降坝的最大优势。

同样的规格，钢坝闸的投资是液压升降坝的几倍。

富达液压坝每扇门板采用四点支撑，力学结构科学，抗洪水冲击的能力强，可靠性高，可以在较高溢流时，形成更壮观的瀑布。

钢坝闸仅靠两侧液压缸通过摇臂支撑，力学结构不科学，经不住较大洪水的冲击，可靠性低，只能承受较低溢流。

钢坝闸显然没有彩色弧形液压升降坝美观。

Engineering Design | 工程设计 |·209·2020年第15期景观生态闸闸型选择研究犹 爽（中国电建集团成都勘测设计研究院有限公司，四川 成都 610000）摘 要：近年来，各种类型的景观生态闸应运而生，常见的闸型有底轴旋转式钢坝、气盾式钢坝和液压翻板坝等。

各闸型各有优缺点，不同闸型的工程呈现效果存在较大差异，需根据工程的特点及边界条件仔细甄别适应的闸型。

基于此，文章深入分析了三种常见生态闸的闸型特点及使用效果，提出各闸适用性，为各工程水闸的合理选型提供了一定参考。

关键词：景观生态闸；闸型选择；底轴旋转式钢坝；气盾式钢坝；液压翻板坝中图分类号：TV66 文献标志码：A 文章编号：2096-2789（2020）15-0209-02作者简介：犹爽，女，硕士，工程师，研究方向：水利水电工程设计。

目前，我国各大省市均加快了生态文明建设的步伐，为实现“绿水青山”的美好愿景，流域治理及其景观提升成了生态文明建设重中之重的任务。

在生态景观工程中，景观效果的呈现及亲水性的体验至关重要，而景观生态闸的建设为水域提供取水条件，并可形成大水面景观效果，因此景观生态水闸的合理应用十分重要。

1 底轴旋转式钢闸（1）特性。

底轴旋转式钢闸是一种大跨度底轴驱动翻板闸门，能够实现双向挡水、灵活启闭、闸门开度可调、工程隐蔽、无碍防汛和通航、改善河道景观等功能，其组成部分有土建结构、带固定轴的钢性坝体、液压驱动装置设备及底板等。

闸门门体上带有底横轴，其受力全部传于底横轴，再通过底铰传给闸底板，闸门通过闸墩内的液压启闭机控制。

（2）行洪能力。

卧倒能紧贴底板（底轴高出底板约27cm ），单跨过洪能力好，河床不阻水。

但闸墩需布设液压启闭机，尺寸相对较大，河岸景观打造难度较高。

（3）启闭操作。

钢性闸门采用启闭机执行启闭工作，运行速度为1～2m/min ，即一般工程完成升坝和塌坝的时间不超过2min ，因此可对来水流量变化作出积极反应，可有效保证突发洪水时及时泄洪。

钢闸坝和液压坝的区别集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-根据当前社会对城市水利建筑物建设要求较高的实际情况，为了水闸坝的安全性和可靠性，我单位对国内及国际上的使用情况及效果和钢坝闸使用情况及效果进行了大规模的调研，比较得出如下结论：一、使用寿命钢坝闸的设计使用寿命可达50~60年，当前国际上最长寿命的闸为近百年。

国内最早的福建小溪电站为1958年建成至今仍在使用，同样的钢结构在解放前就开始使用一直运用至今的案例到处都有。

而权威部门根据室内测试资料和工程实践初步判定的使用寿命10~15年就必须更换一次坝袋。

至今国内第一条的寿命未超过15年，上世纪我国建的许多橡胶坝已拆除，2005年位于广西东笋电站建的橡胶坝也已拆除改建钢闸门。

一次钢坝闸的投资等于四次橡胶坝的投资（中间大量建设辅助工作不算）。

二、损坏及维修(1)人为破坏造成的损坏橡胶坝容易受到尖利和有尖角物体的损坏，在容易遭受到由于无知或恶意破坏而造成的严重的重复损伤的地方不应安装橡胶坝。

2)洪水过后的残骸造成的损坏，景观的影响由于洪水过后遗留的各种残骸，诸如民用设施与建筑材料这类尖利的物体很可能对坝体的上游面造成损伤。

微小处的漏气易于修复，然而，如果漏气面积很大，例如建筑物的碎石造成的漏气，修复起来比较困难。

且遗留的各种残骸在给景观带来极大影响，目前每次塌坝后运行单位派员进行擦洗，工作量较大。

(3)放气水造成的损坏放气水期间，橡胶坝体可能会由于紧靠坝下游面的尖利物体所刺破。

(4)磨损造成的损伤坝体的振动、坝与河床以及与两岸的摩擦，以及漂浮的各种垃圾都可能导致坝的摩损。

(5)火造成的损坏1、火也许是对橡胶坝最为不利的潜在。

火可引起大范围的坝体损坏，而修复大面积的坝体有时是不可能的。

对于很重要的坝，可行的办法是提供备用橡胶坝，以便在出现严重损坏时，能迅速替换。

2、钢性闸门它本身属性决定上述情况都不会发生。

钢坝闸（1）简介在水利水电建设上，随着我国城市用水、景观建设及环境整治和灌溉、发电的需要，水闸和橡胶得到广泛的运用。

然而，橡胶坝产生比较复杂，运行时充水（充气）升坝或放水（放气）塌坝时间较长，影响快速截流或泄洪，再加上橡胶易老化的水、弊端，容易发生质量事故。

现在市场上出现大量钢结构闸门，但无论是提升式或卧倒式，单孔都很难适用较宽的河道。

钢坝闸是一种型可调控溢流闸门，它由带固定轴的钢闸门门体、启闭设备等组成，土建结构非常简单、这种建筑物适合于闸孔较宽（10米～100米）而水位差比较小的情况（1～7米），由于它可以设计得比较宽，可以省去数孔闸墩，所以不但结构简单，可以节省不少投资。

该种钢坝闸可以立门蓄水，卧门行洪排涝，适合开启调节水位，还可以利用闸门顶过水，形成人工瀑布的景观效果。

（2）主要应用领域城市防洪、河道整治、河流蓄水、泄洪、景观水利工程。

（3）主要性能指标：高度 0.5～7m速度 20m～100m单孔开启、关闭时间：2分钟以内（4）国内外应用情况：沈阳新民市新开河、珠海凤凰河。

钢坝闸与橡胶坝方案比较损伤的地方不应安装橡胶坝。

2)洪水过后的残骸造成的损坏，景观的影响由于洪水过后遗留的各种残骸，诸如民用设施与建筑材料这类尖利的物体很可能对坝体的上游面造成损伤。

微小处的漏气易于修复，然而，如果漏气面积很大，例如建筑物的碎石造成的漏气，修复起来比较困难。

且遗留的各种残骸在坝上给景观带来极大影响，目前每次塌坝后运行单位派员进行擦洗，工作量较大。

(3)放气水造成的损坏放气水期间，橡胶坝体可能会由于紧靠坝下游面的尖利物体所刺破。

(4)磨损造成的损伤坝体的振动、坝与河床以及与两岸的摩擦，以及漂浮的各种垃圾都可能导致坝的摩损。

(5)火造成的损坏1、火也许是对橡胶坝最为不利的潜在危害因素。

火可引起大范围的坝体损坏，而修复大面积的坝体有时是不可能的。

对于很重要的坝，可行的办法是提供备用橡胶坝，以便在出现严重损坏时，能迅速替换。

水工大坝几种坝型简介(孙国俊收录整理)1.重力坝重力坝是由砼或浆砌石修筑的大体积档水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。

主要依靠坝体自重来维持稳定的坝。

重力坝是由砼或浆砌石修筑的大体积挡水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。

重力坝在水压力及其他荷载作用下，主要依靠坝体自重产生的抗滑力来满足稳定要求;同时依靠坝体自重产生的压力来抵消由于水压力所引起的拉应力以满足强度要求。

在水压力及其他外荷载作用下，主要依靠坝体自重来维持稳定的坝。

重力坝的断面基本呈三角形，筑坝材料为混凝土或浆砌石。

据统计,在各国修建的大坝中,重力坝在各种坝型中往往占有较大的比重。

在中国的坝工建设中,混凝土重力坝也占有较大的比重,在20座高100m以上的高坝中，混凝土重力坝就有10座。

2.拱坝拱坝是一种建筑在峡谷中的拦水坝，做成水平拱形，凸边面向上游，两端紧贴着峡谷壁。

是指一种在平面上向上游弯曲，呈曲线形、能把一部分水平荷载传给两岸的挡水建筑，是一个空间壳体结构。

拱坝是在平面上呈凸向上游的拱形挡水建筑物，借助拱的作用将水压力的全部或部分传给河谷两岸的基岩。

与重力坝相比，在水压力作用下坝体的稳定不需要依靠本身的重量来维持，主要是利用拱端基岩的反作用来支承。

拱圈截面上主要承受轴向反力，可充分利用筑坝材料的强度。

因此，是一种经济性和安全性都很好的坝型。

平面上呈拱形并在结构上起拱的作用的坝。

拱坝的水平剖面由曲线形拱构成，两端支承在两岸基岩上。

竖直剖面呈悬臂梁形式，底部座落在河床或两岸基岩上。

拱坝一般依靠拱的作用，即利用两端拱座的反力，同时还依靠自重维持坝体的稳定。

拱坝的结构作用可视为两个系统，即水平拱和竖直梁系统。

水荷载及温度荷载等由此二系统共同承担。

当河谷宽高比较小时，荷载大部分由水平拱系统承担；当河谷宽高比较大时，荷载大部分由梁承担。

拱坝比之重力坝可较充分地利用坝体的强度。

其体积一般较重力坝为小。

其超载能力常比其他坝型为高。

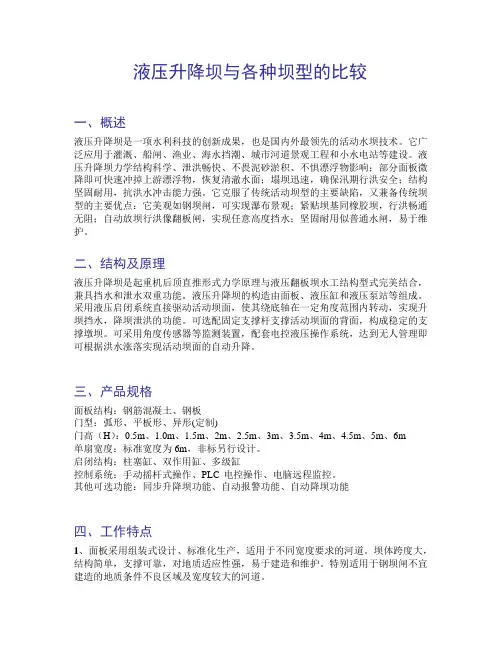

液压升降坝与各种坝型的比较一、概述液压升降坝是一项水利科技的创新成果，也是国内外最领先的活动水坝技术。

它广泛应用于灌溉、船闸、渔业、海水挡潮、城市河道景观工程和小水电站等建设。

液压升降坝力学结构科学、泄洪畅快、不畏泥砂淤积、不惧漂浮物影响；部分面板微降即可快速冲掉上游漂浮物，恢复清澈水面；塌坝迅速，确保汛期行洪安全；结构坚固耐用，抗洪水冲击能力强。

它克服了传统活动坝型的主要缺陷，又兼备传统坝型的主要优点：它美观如钢坝闸，可实现瀑布景观；紧贴坝基同橡胶坝，行洪畅通无阻；自动放坝行洪像翻板闸，实现任意高度挡水；坚固耐用似普通水闸，易于维护。

二、结构及原理液压升降坝是起重机后顶直推形式力学原理与液压翻板坝水工结构型式完美结合，兼具挡水和泄水双重功能。

液压升降坝的构造由面板、液压缸和液压泵站等组成。

采用液压启闭系统直接驱动活动坝面，使其绕底轴在一定角度范围内转动，实现升坝挡水，降坝泄洪的功能。

可选配固定支撑杆支撑活动坝面的背面，构成稳定的支撑墩坝。

可采用角度传感器等监测装置，配套电控液压操作系统，达到无人管理即可根据洪水涨落实现活动坝面的自动升降。

三、产品规格面板结构：钢筋混凝土、钢板门型：弧形、平板形、异形(定制)门高（H）：0.5m、1.0m、1.5m、2m、2.5m、3m、3.5m、4m、4.5m、5m、6m单扇宽度：标准宽度为6m，非标另行设计。

启闭结构：柱塞缸、双作用缸、多级缸控制系统：手动摇杆式操作、PLC 电控操作、电脑远程监控。

其他可选功能：同步升降坝功能、自动报警功能、自动降坝功能四、工作特点1、面板采用组装式设计、标准化生产，适用于不同宽度要求的河道。

坝体跨度大，结构简单，支撑可靠，对地质适应性强，易于建造和维护。

特别适用于钢坝闸不宜建造的地质条件不良区域及宽度较大的河道。

2、控制系统灵活多样，可针对不同的客户需求，配备手动摇杆式操作、PLC 自控操作、电脑远程监控等控制系统；还可采用角度传感器等监测装置，配套电控液压操作系统，达到自动升降操作。

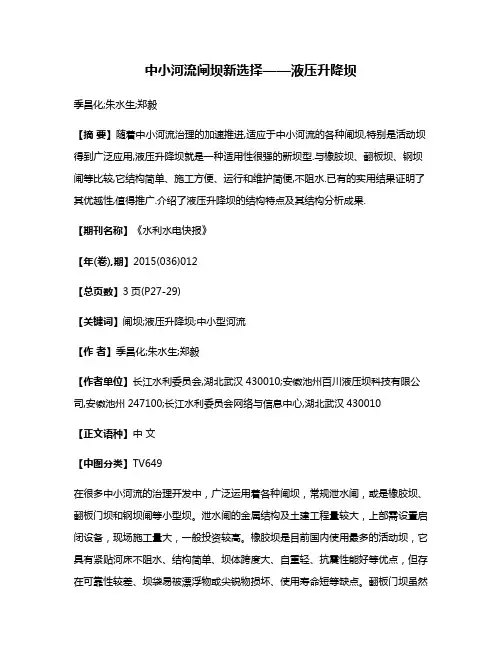

液压坝在莒县生态河道治理中的应用发表时间：2019-02-25T15:46:13.303Z 来源：《建筑模拟》2018年第33期作者：王增明1 王家利1 郭宇2[导读] 本文根据液压坝的定义性质原理，在工地实际建设使用情况，分析总结了液压坝的优点和翻板闸的区别，为推广应用提供了思路。

王增明1 王家利1 郭宇21.莒县恒盛水利工程养护有限公司山东日照 2765002.日照市水利局山东日照 276500摘要：本文根据液压坝的定义性质原理，在工地实际建设使用情况，分析总结了液压坝的优点和翻板闸的区别，为推广应用提供了思路。

关键词：液压坝；力学杠杆平衡原理；袁公河治理工程；地质河床；翻板闸1、液压坝的定义液压升降坝是水利科技的一项革命性成果，是目前世界领先的活动坝技术，是活动坝的一种分类形式。

2、液压坝的类型与结构原理2.1.1类型：液压坝是一种活动坝，液压坝、合页活动坝、液压升降坝、水利景观活动坝、统称为活动坝，有常规水闸不可比拟的大跨度优势。

2.1.2组成：液压升降坝的构造由弧形（或直线）坝面、液压杆、支撑杆、液压缸和液压泵站组成。

2.2结构原理：液压坝是一种采用自卸汽车力学杠杆平衡原理、结合支墩坝水工结构型式的活动坝，具备挡水和泄水的双重功能。

2.3工作特点（1）液压升降坝坝体跨度大，结构简单，易于建造。

（2）液压升降坝液压系统操作灵活，可采用手动开关控制。

（3）液压升降坝低水头水力条件优越。

该坝可基本保持原河床，可畅泄洪水、上游堆积泥沙、卵石和漂浮物而不阻水。

与传统水闸及类似的橡胶坝相比，过流能力大，泄流量大。

特别适用于橡胶坝不宜建造的多砂、多石、多树、多竹和地区的河流。

可以调节坝高溢流，可控制上游水位和泄流量。

（4）液压升降坝施工简单，施工工期短，和传统水闸相比，减少了闸墩、大量金属结构埋件及闸门启闭设备，但是混凝土工程量复杂，初期投资节约设备资金，后续维护费用较高。

（5）液压升降坝属于低水头挡水建筑物，广泛使用于水利灌溉，城市美化环境等方面可形成宽阔的水面。

河道内蓄水闸坝常见的形式有：橡胶坝、钢坝、自控翻板闸，下面就以上几种闸坝的特点作一简单分析和比较：橡胶坝：橡胶坝主要由土建部分、坝袋及锚固件、充排水（气）设施组成。

坝袋采用高强度合成纤维织物结合橡胶制成；坝袋锚固于底板上以后，通过泵和充排管路向其充或排水（气）实现立坝或塌坝。

橡胶坝在使用中有如下特点：1、外形美观，和水体相映成趣；2、造价相对较低；3、密封性好，水体不易流失；4、塌立坝需要专人操作管理，塌立坝需要泵抽，时间需要2-3小时，相对较长；5、塌坝以后形成20cm高矮堰，有一定的阻水和淤积，坝袋抵抗洪水中夹杂的石块等尖刺物体破坏力差；6、坝袋材料使用寿命15年左右，需要定期更换；钢坝闸又称底横轴翻转闸门,钢坝是一种新型可调控溢流坝，它由土建结构、带固定轴的钢性坝体、驱动装置设备等组成。

钢坝在使用中有如下特点：1、外观简单大方，水体溢流，瀑布景观明显2、结构简单，操作方便，2分钟就可以塌立坝，紧急时且可以手动操作，安全性高。

3、抵抗对洪水冲刷破坏性好，表面防腐处理，耐腐蚀性较好，钢坝的设计使用寿命可达50～60年，耐久性好；4、塌坝以后可平于河底，不影响行洪；5、钢坝造价较高，是橡胶坝的3-4倍；自控翻板闸门：主要由钢筋混凝土与金属传动构件组装而成，不需要任何动力和人工，完全由水位的变化而实现闸门的自动开与关。

闸门根据水位的变化自动开启与关闭，完全自动。

自控翻板闸在使用中有如下特点：1、达到设定水位可以自动开启与闭合，管理较方便；2、闸板为钢筋混凝土，耐久性、抗老化性；3、造价低廉，比橡胶坝投资的0.7倍左右；4、需要多孔闸板组合，外观较差，且闸板之间密封性差，容易漏水；5、翻板之后有较大阻水断面，且容易缠绕洪水所带杂物；。
