第三章系统总体设计和主要芯片介绍系统总体设计本设计主要由单片机、矩阵键盘、液晶显示器和密码存储等部分组成。
其中矩阵键盘用于输入数字密码和进行各种功能的实现。
由用户通过连接单片机的矩阵键盘输入密码,后经过单片机对用户输入的密码与自己保存的密码进行对比,从而判断密码是否正确,然后控制引脚的高低电平传到开锁电路或者报警电路控制开锁还是报警,实际使用时只要将单片机的负载由继电器换成电子密码锁的电磁铁吸合线圈即可。
系统整体框图如图3-1所示。
图3-1 系统结构框图各模块功能如下:1.键盘输入模块:分为密码输入按键与几个功能按键,用于完成密码锁输入功能。
2.显示模块:用于完成对系统状态显示及操作提示功能。
3.复位电路:完成系统的复位。
4.报警电路:用于完成输错密码时候的警报功能。
5.密码存储模块:用于完成掉电存储功能,使修改的密码断电后仍能保存。
6.开锁电路:应用继电器及发光二极管模拟开锁,完成开锁及开锁提示。
主要芯片介绍AT89S52AT89S52单片机是一个低功耗,高性能CMOS 8位单片机,片内含8K Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储技术制造,兼容标准MCS-51指令系统及80C51引脚结构,芯片内集成了通用8位中央处理器和ISP Flash存储单元,功能强大的微型计算机的AT89S52可为许多嵌入式控制应用系统提供高性价比的解决方案[10]。
AT89S52具有以下标准功能: 8k字节Flash,256字节RAM,32 位I/O 口线,看门狗定时器,2个数据指针,三个16位定时器/计数器,一个6向量2级中断结构,全双工串行口,片内晶振及时钟电路。
另外,AT89S52可降至0Hz静态逻辑操作,支持2种软件可选择节电模式。
空闲模式下,CPU停止工作,允许RAM、定时器/计数器、串口、中断继续工作。
引言:智能密码锁是一种结合了传统锁具和现代科技的安全设备,其具备密码识别、指纹识别、人脸识别等多重身份验证方式,为用户提供安全便捷的门锁解决方案。
本文是《智能密码锁设计与开发》系列的第二篇,将详细介绍智能密码锁的设计与开发,包括硬件设计、软件开发以及系统集成等方面的内容。
概述:正文:一、锁体结构设计1.锁体结构的稳固性要求2.锁舌和锁芯的设计原理3.智能密码锁与传统锁具的差异4.锁体材料的选择与用途5.防水、防火等特殊环境下的设计考虑二、指纹识别模块集成1.指纹识别技术的原理与发展2.指纹采集与特征提取算法3.指纹数据库的管理与维护4.指纹识别模块与锁体的集成方法5.指纹识别模块的性能评估与优化三、密码验证算法实现1.基本密码验证算法的原理与实现2.密码安全性评估与提升3.动态密码验证算法的设计思路4.多因素身份验证的实现方法5.密码保护与安全存储技术四、用户管理系统开发1.用户管理系统的功能需求分析2.用户注册与身份验证流程设计3.用户权限和权限管理4.用户信息的存储与管理5.用户身份认证的维护与更新五、系统集成与功能测试1.不同模块间的通信与协作2.硬件与软件的接口设计3.功能测试用例的设计与执行4.性能评估与优化5.整体系统的稳定性与可靠性评估总结:智能密码锁的设计与开发是一个复杂而且涉及多个技术领域的过程。
通过良好的锁体结构设计、指纹识别模块集成、密码验证算法实现、用户管理系统开发以及系统集成与功能测试,可以实现智能密码锁的高效安全运行。
随着智能科技的不断发展,智能密码锁的设计与开发将会迎来更多的挑战和机遇,为用户提供更加安全便捷的门锁解决方案。
引言概述:智能密码锁是一种集合了先进技术和便利性的安全设备,旨在提供一种更加安全和便捷的方式来保护财产和个人隐私。
随着科技的不断发展,智能密码锁的设计和开发也在不断创新,以满足人们对更高安全水平和用户体验的需求。
本文将探讨智能密码锁的设计与开发过程,从硬件设计到软件开发的各个方面进行详细的阐述。
智慧锁系统设计方案智能锁系统是一种具备智能化技术功能的门锁产品。
它不仅具备传统锁具的基本功能,如开关门和保护安全,还通过集成电子技术、互联网技术和物联网技术,实现了远程控制、高安全性和多样化的开锁方式。
下面是一份智能锁系统设计方案:1.系统整体架构设计:智能锁系统的整体架构分为硬件和软件两部分。
硬件部分主要包括电子锁芯、触摸屏、人体感应器、指纹识别模块、密码键盘、网络模块等。
软件部分主要包括手机APP、远程服务器和门禁控制中心等。
2.硬件设计:(1)电子锁芯:采用先进的电子锁芯技术,具备高安全性和稳定性,可以实现远程解锁、多种开锁方式等功能。
(2)触摸屏:用于用户操作和显示相关信息,提供友好的用户界面。
(3)人体感应器:通过红外线或微波技术检测门口是否有人,自动开启或关闭门锁。
(4)指纹识别模块:采用高精度的指纹识别算法,实现指纹解锁功能,并能存储多个指纹信息。
(5)密码键盘:提供数字密码输入功能,可实现密码解锁和修改密码等操作。
(6)网络模块:通过无线或有线网络连接到服务器,实现与手机APP和门禁控制中心的通信。
3.软件设计:(1)手机APP:用户通过手机APP可以实现远程解锁、查询开锁记录、设置开锁权限等功能。
(2)服务器:接收来自手机APP的指令,并将开锁指令发送给智能锁,同时存储开锁记录等信息。
(3)门禁控制中心:负责与智能锁进行通信,管理用户权限、记录开锁记录等。
4.系统功能设计:(1)远程开锁:用户可以通过手机APP随时随地远程开启或关闭门锁,方便快捷。
(2)多种开锁方式:支持指纹解锁、密码解锁、手机APP开锁等多种开锁方式,满足不同用户的需求。
(3)高安全性:通过指纹识别和密码输入等技术,确保只有授权的人员才能开启门锁,提高安全性。
(4)权限管理:用户可以设置不同的开锁权限,比如限定某个时间段内的开锁权限,实现对门锁的有效管理。
(5)开锁记录查询:用户可以通过手机APP查询开锁记录,方便监控和管理。
智能密码锁设计与开发1·引言本文档旨在详细介绍智能密码锁的设计与开发过程,包括硬件设计、软件开发、安全性保障等方面。
智能密码锁将在用户授权的情况下,使用密码或其他身份验证方式实现开锁操作,提供更加便捷和安全的门锁解决方案。
2·需求分析2·1 用户需求分析在本章节中,将详细分析用户对智能密码锁的需求,如用户对开锁方式的要求、对安全性的要求等。
2·2 功能需求分析本节将进一步细化智能密码锁的功能需求,包括密码输入界面、指纹识别、远程控制等。
2·3 性能需求分析本节将详细分析智能密码锁在性能方面的要求,如响应时间、电池寿命等。
3·设计3·1 硬件设计在本章节中,将详细介绍智能密码锁的硬件设计方案,包括电路设计、电源管理等。
3·2 软件设计本节将详细介绍智能密码锁的软件设计方案,包括密码输入算法、指纹识别算法等。
3·3 安全性设计在本节中,将介绍智能密码锁在安全性方面的设计方案,如数据加密、防撬设计等。
4·开发4·1 硬件开发在本章节中,将详细介绍智能密码锁的硬件开发过程,包括元器件选择、电路板制造等。
4·2 软件开发本节将详细介绍智能密码锁的软件开发过程,包括开发环境配置、代码编写等。
4·3 安全性测试在本节中,将介绍对智能密码锁的安全性进行测试的方法和步骤,包括漏洞扫描、模拟攻击等。
5·上市与推广5·1 量产与生产在本章节中,将介绍智能密码锁的量产和生产流程,包括批量制造、质量控制等。
5·2 销售与推广本节将介绍智能密码锁的销售和推广策略,包括市场调研、渠道选择等。
附件本文档涉及的附件包括:1·测试报告2·原理图3·代码示例4·生产流程图法律名词及注释1·著作权:指作者对其创作作品享有的权利,包括复制、发行、展览等。
智能密码锁设计智能密码锁设计引言智能密码锁是一种基于现代智能科技的安全门锁设备,相比传统的机械锁,智能密码锁具备更高的安全性和便利性。
本文将介绍智能密码锁的设计原理、功能特点以及未来发展趋势。
设计原理智能密码锁的设计基于先进的电子技术和密码学原理。
它采用了密码输入、密码验证和门锁控制等模块组成。
用户通过输入预设的密码,智能密码锁会对密码进行验证,并根据验证结果控制门锁的开关。
密码验证模块通常采用高效的加密算法,确保密码的安全性和可靠性。
功能特点1. 多种开锁方式智能密码锁不仅支持密码输入开锁,还可以通过其他多种开锁方式,如指纹识别、声纹识别和 NFC(近场通信)等。
这些多种开锁方式大大提高了用户的便利性和安全性。
2. 远程控制智能密码锁通常配备了无线通信模块,可以与方式或者互联网平台进行连接,实现远程控制的功能。
用户可以使用方式应用程序或者远程平台来实现锁的开关、密码设置和记录查询等操作,方便管理和追踪。
3. 安全性保障智能密码锁在设计上注重安全性保障。
首先,密码验证模块采用了先进的加密算法,保证密码的安全性。
其次,智能密码锁支持密码输入错误次数限制和报警功能,一定程度上防止了密码暴力。
另外,智能密码锁还支持防撬和防水设计,提高了整体的安全性能。
4. 多用户管理智能密码锁具备多用户管理的能力,支持设置多个用户和用户权限。
用户可以通过密码、指纹等方式快速开锁,而管理员可以设置并管理用户的权限,确保门锁的安全性。
这在家庭、办公室等场景中尤为重要。
未来发展趋势随着智能科技的不断进步,智能密码锁将有更广阔的发展空间和更高的应用价值。
以下是未来发展趋势的几个方面:1. 可穿戴技术整合未来的智能密码锁有望与可穿戴技术整合,通过智能手环、智能手表等设备进行身份验证和开锁操作。
这种整合可以极大地提高用户的便利性和舒适度。
2. 人脸识别随着人脸识别技术的成熟,未来的智能密码锁有望引入人脸识别功能。
用户只需站在门前,智能密码锁即可通过识别用户的面部特征进行开锁,进一步提高门锁的安全性和便利性。

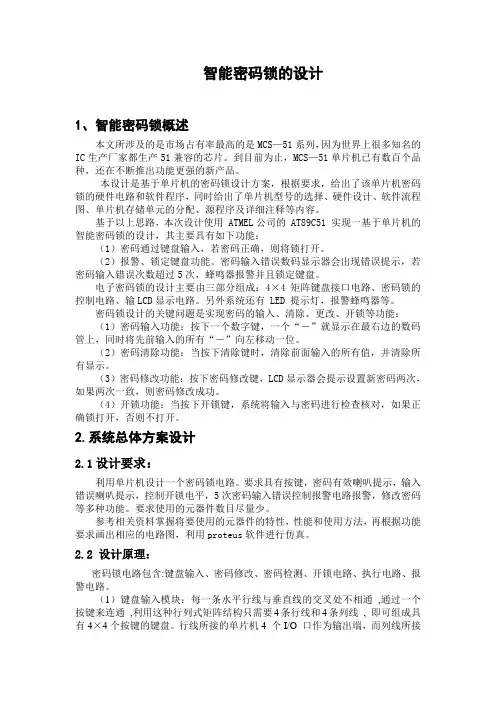

智能密码锁的设计1、智能密码锁概述本文所涉及的是市场占有率最高的是MCS—51系列,因为世界上很多知名的IC生产厂家都生产51兼容的芯片。
到目前为止,MCS—51单片机已有数百个品种,还在不断推出功能更强的新产品。
本设计是基于单片机的密码锁设计方案,根据要求,给出了该单片机密码锁的硬件电路和软件程序,同时给出了单片机型号的选择、硬件设计、软件流程图、单片机存储单元的分配、源程序及详细注释等内容。
基于以上思路,本次设计使用 ATMEL公司的 AT89C51 实现一基于单片机的智能密码锁的设计,其主要具有如下功能:(1)密码通过键盘输入,若密码正确,则将锁打开。
(2)报警、锁定键盘功能。
密码输入错误数码显示器会出现错误提示,若密码输入错误次数超过5次,蜂鸣器报警并且锁定键盘。
电子密码锁的设计主要由三部分组成:4×4 矩阵键盘接口电路、密码锁的控制电路、输LCD显示电路。
另外系统还有 LED 提示灯,报警蜂鸣器等。
密码锁设计的关键问题是实现密码的输入、清除、更改、开锁等功能:(1)密码输入功能:按下一个数字键,一个“-”就显示在最右边的数码管上,同时将先前输入的所有“-”向左移动一位。
(2)密码清除功能:当按下清除键时,清除前面输入的所有值,并清除所有显示。
(3)密码修改功能:按下密码修改键,LCD显示器会提示设置新密码两次,如果两次一致,则密码修改成功。
(4)开锁功能:当按下开锁键,系统将输入与密码进行检查核对,如果正确锁打开,否则不打开。
2.系统总体方案设计2.1设计要求:利用单片机设计一个密码锁电路。
要求具有按键,密码有效喇叭提示,输入错误喇叭提示,控制开锁电平,5次密码输入错误控制报警电路报警,修改密码等多种功能。
要求使用的元器件数目尽量少。
参考相关资料掌握将要使用的元器件的特性,性能和使用方法,再根据功能要求画出相应的电路图,利用proteus软件进行仿真。
2.2 设计原理:密码锁电路包含:键盘输入、密码修改、密码检测、开锁电路、执行电路、报警电路。
指纹识别智能锁系统设计方案摘要:1.引言指纹识别是一种身份验证的技术,通过分析人体指纹图案的物理或行为特征来验证个体身份。
指纹识别技术被广泛应用于安全门禁系统、个人设备解锁等领域。
本文将使用指纹识别技术设计一个智能锁系统,提高门锁的安全性和便利性。
2.硬件设计2.1指纹识别模块智能锁系统中的核心组件是指纹识别模块,该模块负责采集、提取和比对指纹特征。
硬件设计方案应确保指纹图像的高质量,并提供快速的特征提取和比对算法。
同时,该模块应具备防伪装、抗干扰等功能,保证系统的安全性。
2.2通信模块智能锁系统需要与服务器或手机等设备进行通信,以便传输指纹特征和接收验证结果。
通信模块可以选择蓝牙、无线局域网(Wi-Fi)或移动通信网络等技术实现。
选择合适的通信模块可以提供稳定的数据传输和远程控制功能。
2.3电源管理模块智能锁需要长时间稳定运行,因此需要设计良好的电源管理模块。
该模块应提供高效的电源转换和能量管理功能,保证系统的可靠运行。
此外,该模块还应支持低功耗设计,以延长电池寿命。
3.软件设计3.1指纹特征提取和比对算法指纹识别系统的核心算法是指纹特征提取和比对算法。
特征提取算法将指纹图像转换为特征向量,比对算法将提取的特征与已注册特征进行匹配。
选择高效、准确和稳定的算法对于系统的性能至关重要。
3.2用户管理系统用户管理系统负责用户指纹的注册、注销和管理。
应提供友好的用户界面和操作流程,以方便用户注册和管理自己的指纹信息。
该系统还应支持多个用户的注册和识别,方便多人使用。
3.3安全性保护智能锁系统应提供多层次的安全性保护措施。
比如,指纹识别模块应具备防伪装功能,防止被假指纹和复制指纹攻击。
同时,系统应采用加密算法对指纹特征和通信数据进行加密,防止信息泄露和中间人攻击。
4.系统架构智能锁系统的整体架构包括指纹采集模块、指纹识别模块、通信模块、电源管理模块和用户管理系统。
指纹采集模块负责采集指纹图像,指纹识别模块提取指纹特征和比对验证,通信模块进行数据传输,电源管理模块提供稳定的电源供应,用户管理系统管理用户指纹信息。
指纹识别智能锁系统设计方案一、引言指纹识别智能锁系统是一种以指纹为身份验证方式的智能门锁系统,通过对用户指纹进行识别和比对,实现安全可靠的门锁控制。
本文档旨在提供一种完整的指纹识别智能锁系统设计方案,包括系统架构、硬件设计、软件设计以及系统测试等内容,以满足用户对于安全、便捷的门锁需求。
二、系统架构设计三、硬件设计1.指纹采集模块:选择高精度的指纹传感器,能够快速准确地采集用户指纹信息;2.指纹存储模块:选择可靠的非易失性存储器,存储用户的指纹信息,并能够进行快速读写;3.指纹识别模块:选择高性能的指纹识别算法芯片,能够对比用户输入的指纹信息与存储的指纹信息进行匹配;4.门锁控制模块:选择可靠的门锁控制芯片,能够实现对门锁的远程开关控制;5.用户管理模块:选择高性能的处理器,能够实现用户指纹信息的管理操作。
四、软件设计1.指纹采集软件:通过与指纹采集模块的接口进行通信,实现指纹采集功能,并将采集到的指纹信息传输给指纹存储模块进行存储;2.指纹识别软件:通过与指纹识别模块的接口进行通信,实现指纹识别功能,包括用户指纹输入、指纹信息的匹配等;3.门锁控制软件:通过与门锁控制模块的接口进行通信,实现对门锁的远程开关控制功能;4.用户管理软件:通过与用户管理模块的接口进行通信,实现对用户指纹信息的管理功能,包括添加、删除和修改等操作。
五、系统测试为了确保指纹识别智能锁系统的性能和稳定性,需要进行系统测试,包括功能测试、性能测试和稳定性测试等。
1.功能测试:对系统的每个功能模块进行测试,验证其是否按照设计要求正常工作;2.性能测试:对系统的响应速度、识别准确度等进行测试,验证其在高负载条件下是否能够正常工作;3.稳定性测试:对系统进行长时间运行测试,验证其在连续运行的情况下是否稳定可靠。
六、总结本文档提供了一种完整的指纹识别智能锁系统设计方案,包括系统架构、硬件设计、软件设计和系统测试等内容。
通过对指纹采集、存储、识别和门锁控制等功能的设计和测试,可以有效实现安全可靠的指纹识别智能锁系统。
电子密码锁总体设计方案一、概述电子密码锁是现代家庭和公共场所常见的门锁类型之一。
与传统的机械锁相比,电子密码锁具有更为先进的智能化和安全性能,可以实现钥匙无需携带、密码可随时更换、记录进出记录等功能。
因此,电子密码锁的应用范围越来越广泛,在住宅、酒店、办公楼、医院等场所得到了广泛应用。
本文将针对电子密码锁的总体设计方案进行探讨。
二、设计要求(1)安全性要求作为门锁的一种,电子密码锁的最基本要求是安全。
电子密码锁要能够防止翻译、撬门、撞击等常见的破坏手段,能够保障门的安全性。
此外,电子密码锁在密码设置方面也要求高度安全,要求随机生成、自动更改、不重复等设计,以防止密码轻易被盗取或破解。
(2)操作便捷性要求考虑到电子密码锁的应用场景一般是家庭、办公室等公共场所,因此对于操作的便捷性也是一个很重要的要求。
设计电子密码锁时应该尽量避免一些复杂的操作,保证使用者能够方便快捷的开门、关门。
(3)耐用性要求电子密码锁是门锁中的一种,其使用频率比较高,因此对于耐用性要求也是很高的。
电子密码锁需要经受住高频率、常规的使用,和突发的外部攻击,能够保持长时间的使用寿命。
三、总体设计方案(1)硬件方案硬件方案是电子密码锁设计的核心。
现代电子密码锁一般采用微控制器芯片作为核心控制单元,驱动各个硬件模块的工作。
硬件方案需要涵盖以下几个方面:① 密码输入模块:提供数字键盘输入功能,可以通过输入正确的密码解锁。
同时,还可以在功能上实现新密码修改、密码恢复、锁定等基本操作。
② 锁芯模块:负责对门进行实时锁定和解锁,控制总锁舌存储和释放,保障门的安全性。
③ 电源部分:这一部分是电子密码锁的基础,包括电池加装、电量检测、省电功能设计、插电式应急备用等。
④ 数据传输:如果需要,例如医院配备药柜,就需要将数据上传到后台数据中心,需要进行网络通讯接口的设置。
⑤ 硬件外观:同样,要考虑使用者的操作方便性,外观的保守、优雅也是很重要的(需要与建筑物风格相结合)。
电子密码锁总体设计方案电子密码锁是一种无钥匙开锁的安全锁具,比传统的机械锁更加安全可靠。
它采用密码验证方式来进行身份验证和门锁开启操作。
本文将介绍关于电子密码锁总体设计方案的相关内容。
一、设计要求电子密码锁的设计要求主要包括以下几个方面:1. 开锁方式:支持数字密码和指纹识别两种开锁方式。
2. 安全性:保证锁具具有较强的安全性,能够有效防止非法进入。
3. 可靠性:确保锁具可以长期稳定运行,而不会出现一些故障擦等问题。
4. 便携性:尺寸小巧便于携带,方便用户使用。
5. 电池寿命:尽量延长电池寿命,以减少用户更换电池的频率。
二、硬件设计1. 电源管理模块:设计合理的电源管理模块,确保电池供电充足并延长电池寿命。
2. 处理器:选择性能较强的32位处理器进行锁体控制。
3. 锁体设计:考虑锁体的设计以及材料选择,确保锁体结构牢固且不易被攻破。
4. 输入模块:设计合理的输入模块,包括数字按键和指纹识别模块,确保用户可以方便地输入密码并进行指纹识别。
5. 显示模块:设计合理的显示模块,在锁体上集成显示器,显示开锁状态及密码输入状态。
三、软件设计1. 编写控制程序:使用C语言等编写控制程序,实现锁具的控制逻辑和认证流程。
2. 加密算法:使用AES加密算法等确保锁具的数据传输和存储安全可靠。
3. 嵌入式操作系统:使用嵌入式操作系统确保锁具稳定性。
4. 用户界面:提供友好的用户界面,便于用户操作。
四、测试和验收1. 设计并进行测试计划,确保锁具功能正确且安全可靠。
2. 对锁具进行安全性测试,确保锁具无法被非法人员解锁。
3. 给用户提供使用说明书,进行使用效果和用户满意度评价。
五、结论电子密码锁总体设计方案应该综合考虑硬件和软件设计,兼顾安全性和易用性,在测试和验收过程中不断优化。
这种新一代无钥匙开锁的锁具应用广泛,可以应用于家庭、办公场所、酒店等地方,满足人们对于安全锁具的需求。
智能密码锁设计与开发智能密码锁设计与开发1.引言1.1 目的和背景本文档旨在提供一套完整的智能密码锁的设计与开发方案,以满足现代社会对安全性和便捷性的需求。
智能密码锁将提供更高级别的安全保护,同时通过使用密码和智能技术来实现进入门锁的便利性。
1.2 参考资料以下资料是本文档设计与开发的主要参考:________●《智能密码锁市场调研报告》●《智能锁技术白皮书》●《密码锁设计与开发指南》2.需求分析2.1 功能需求2.1.1 远程开锁功能智能密码锁应具备通过方式等远程设备远程控制开锁的功能,用户可以在不在现场的情况下对门锁进行操作。
2.1.2 指纹识别功能智能密码锁应具备指纹识别功能,用户可以通过指纹验证来进行开锁。
2.1.3 密码输入功能智能密码锁应具备密码输入功能,用户可以通过输入正确的密码来进行开锁。
2.1.4 日志记录功能智能密码锁应具备日志记录功能,记录开锁时间和开锁方式,方便用户查看和管理。
2.1.5 报警功能智能密码锁应具备报警功能,当有非法开锁行为发生时能及时报警。
2.2 性能需求2.2.1 安全性智能密码锁的安全性是最重要的指标,开锁过程必须可靠、稳定,能有效防范各种非法开锁行为。
2.2.2 耐久性智能密码锁的使用寿命应长,能够经受常规使用和恶劣环境的考验。
2.2.3 响应速度智能密码锁对于用户操作的响应速度应迅速,不应出现卡顿或延迟现象。
3.系统设计3.1 硬件设计3.1.1 门锁外壳设计智能密码锁的外壳设计应美观大方,材质应具有防水、防火、抗震等特性。
3.1.2 电路设计智能密码锁的电路设计应合理,能够支持各种功能模块的集成和运行。
3.2 软件设计3.2.1 远程控制软件设计智能密码锁的远程控制软件应具备用户友好的界面和稳定可靠的连接,能够实现远程开锁和日志查询等功能。
3.2.2 指纹识别算法设计智能密码锁的指纹识别算法应准确率高、识别速度快,能够识别各种指纹形态。
3.2.3 密码输入算法设计智能密码锁的密码输入算法应安全可靠,能够防止密码泄露和暴力。
智能密码锁设计与开发智能密码锁设计与开发文档1、引言1.1 目的1.2 范围1.3 定义1.4 参考资料2、需求分析2.1 功能需求2.1.1 开锁方式2.1.2 密码管理2.1.3 安全性要求2.1.4 远程控制需求2.2 非功能需求2.2.1 性能要求2.2.2 可靠性要求2.2.3 可用性要求2.2.4 维护要求3、系统设计3.1 架构设计3.1.1 硬件架构设计3.1.2 软件架构设计3.2 界面设计3.3 数据存储设计3.4 通信设计3.4.1 本地通信设计3.4.2 远程通信设计4、系统实现4.1 硬件实现4.1.1 单片机选型与接口设计 4.1.2 电路设计4.2 软件实现4.2.1 系统初始化4.2.2 界面实现4.2.3 密码管理功能实现 4.2.4 安全性实现4.2.5 远程控制实现5、测试与验证5.1 单元测试5.2 集成测试5.3 系统测试5.4 验收测试6、部署与维护6.1 部署计划6.2 用户培训6.3 维护计划7、附件附件1:硬件电路图附件2:软件源代码注释:1、智能密码锁:一种基于密码识别和控制技术的智能门锁产品,实现了密码开锁、远程控制等功能。
2、开锁方式:可通过输入密码、刷卡、指纹等方式进行开锁操作。
3、密码管理:包括密码的设置、更改、删除等功能。
4、安全性要求:密码锁应具备防撬、防破坏等安全功能。
5、远程控制需求:用户可以通过方式等远程设备对密码锁进行控制和监控。
6、性能要求:密码锁的响应速度和稳定性要满足用户的正常使用需求。
7、可靠性要求:密码锁应具有高可靠性,能够长时间稳定运行。
8、可用性要求:密码锁的界面友好、操作简单,满足用户的使用便捷性。
9、维护要求:密码锁应具备远程维护、固件升级等功能,方便系统的维护和升级。
附件包括相关的硬件电路图和软件源代码,供参考和进一步开发使用。
法律名词及注释:1、知识产权:指人们在劳动过程中创造出来的有关科学、文学、艺术、技术等方面的作品及其所取得的经济利益。
基于单片机AT89S52单片机的密码锁设计一、系统总体设计方案本密码锁系统主要由 AT89S52 单片机、矩阵键盘、液晶显示屏(LCD)、存储芯片、报警模块和开锁电路等组成。
用户通过矩阵键盘输入密码,单片机对输入的密码进行处理和判断,并将结果显示在LCD 屏上。
如果输入的密码正确,单片机控制开锁电路打开锁具;如果密码错误,系统会发出报警信号,并记录错误次数。
当错误次数超过设定值时,系统将锁定一段时间,以防止非法入侵。
二、硬件设计1、单片机最小系统AT89S52 单片机是整个系统的核心,它负责控制和协调各个模块的工作。
单片机最小系统包括单片机芯片、晶振电路和复位电路。
晶振电路为单片机提供时钟信号,复位电路用于系统的初始化和异常情况下的复位操作。
2、矩阵键盘矩阵键盘用于输入密码,采用 4×4 的矩阵式键盘布局,共 16 个按键,分别代表数字 0-9、确认键和删除键等。
通过扫描键盘的行和列,可以确定用户按下的按键值,并将其传输给单片机进行处理。
3、液晶显示屏(LCD)LCD 显示屏用于显示系统的工作状态和提示信息,如输入密码、密码正确、密码错误等。
本系统选用 1602 液晶显示屏,它具有体积小、功耗低、显示内容丰富等优点。
4、存储芯片存储芯片用于存储密码信息,选用 EEPROM 芯片 AT24C02。
EEPROM 具有掉电不丢失数据的特点,可以保证密码信息的安全性和可靠性。
5、报警模块报警模块由蜂鸣器和发光二极管组成,当密码输入错误次数超过设定值时,蜂鸣器发出报警声音,发光二极管闪烁,以提醒用户和起到威慑作用。
6、开锁电路开锁电路由继电器和电磁锁组成,当单片机判断输入的密码正确时,输出控制信号使继电器闭合,从而接通电磁锁的电源,打开锁具。
三、软件设计1、主程序流程系统上电后,首先进行初始化操作,包括单片机端口初始化、LCD 初始化、存储芯片初始化等。
然后进入密码输入等待状态,当用户按下按键时,读取按键值并进行相应的处理。
.第三章系统总体设计和主要芯片介绍3.1系统总体设计本设计主要由单片机、矩阵键盘、液晶显示器和密码存储等部分组成。
其中矩阵键盘用于输入数字密码和进行各种功能的实现。
由用户通过连接单片机的矩阵键盘输入密码,后经过单片机对用户输入的密码与自己保存的密码进行对比,从而判断密码是否正确,然后控制引脚的高低电平传到开锁电路或者报警电路控制开锁还是报警,实际使用时只要将单片机的负载由继电器换成电子密码锁的电磁铁吸合线圈即可。
系统整体框图如图 3-1所示。
键盘输入模块显示模块复位电路报警电路AT89S52开锁电路密码存储模块图 3-1系统结构框图各模块功能如下:1.键盘输入模块:分为密码输入按键与几个功能按键,用于完成密码锁输入功能。
2.显示模块:用于完成对系统状态显示及操作提示功能。
3.复位电路:完成系统的复位。
4.报警电路:用于完成输错密码时候的警报功能。
5.密码存储模块:用于完成掉电存储功能,使修改的密码断电后仍能保存。
6.开锁电路:应用继电器及发光二极管模拟开锁,完成开锁及开锁提示。
3.2主要芯片介绍3.2.1 AT89S52AT89S52 单片机是一个低功耗,高性能CMOS 8 位单片机,片内含8K Bytes ISP(In-system programmable)的可反复擦写 1000 次的 Flash 只读程序存储器,器件采用 ATMEL 公司的高密度、非易失性存储技术制造,兼容标准 MCS-51 指令系统及 80C51 引脚结构,芯片内集成了通用8 位中央处理器和ISP Flash存储单元,功能强大的微型计算机的 AT89S52 可为许多嵌入式控制应用系统提供高性价比的解决方案[10]。
AT89S52 具有以下标准功能:8k 字节 Flash,256 字节 RAM ,32 位 I/O 口线,看门狗定时器, 2 个数据指针,三个 16 位定时器 /计数器,一个 6 向量 2 级中断结构,全双工串行口,片内晶振及时钟电路。
另外, AT89S52 可降至 0Hz 静态逻辑操作,支持 2 种软件可选择节电模式。
空闲模式下,CPU 停止工作,允许 RAM 、定时器 /计数器、串口、中断继续工作。
掉电保护方式下, RAM 内容被保存,振荡器被冻结,单片机一切工作停止,直到下一个中断或硬件复位为止。
AT89S52 的管脚分布如图 3-2 所示。
图3-2 AT89S52 芯片管脚P0 口为一个 8 位漏级开路双向 I/O 口,每脚可吸收 8TTL 门电流。
当 P1 口的管脚第一次写 1 时,被定义为高阻输入。
P0 能够用于外部程序数据存储器,它可以被定义为数据 /地址的第八位。
P1 口是一个内部提供上拉电阻的8 位双向 I/O 口, P1 口缓冲器能接收输出4TTL 门电流。
P1 口管脚写入 1 后,被内部上拉为高,可用作输入,P1 口被外部下拉为低电平时,将输出电流,这是由于内部上拉的缘故。
P2 口为一个内部上拉电阻的8 位双向 I/O 口, P2 口缓冲器可接收,输出 4 个TTL 门电流,当 P2 口被写“ 1时”,其管脚被内部上拉电阻拉高,且作为输入。
并因此作为输入时, P2 口的管脚被外部拉低,将输出电流。
这是由于内部上拉的缘故。
P2 口当用于外部程序存储器或16 位地址外部数据存储器进行存取时,P2 口输出地址的高八位。
在给出地址“1时”,它利用内部上拉优势,当对外部八位地址数据存储器进行读写时,P2 口输出其特殊功能寄存器的内容。
P3 口作为 AT89S52 的一些特殊功能管脚备选功能,P3.0 RXD(串行输入口)P3.1 TXD(串行输出口)P3.2 /INT0(外部中断 0)P3.3 /INT1(外部中断 1)P3.4 T0(记时器 0 外部输入)P3.5 T1(记时器 1 外部输入)P3.6 /WR(外部数据存储器写选通)P3.7 /RD(外部数据存储器读选通)AT89S52 主要特性如表 3-1 所示。
表 3-1AT89S52 主要特性兼容 MCS-51 指令系统8k 可反复擦写 (>1000 次) ISP FlashROM32 个双向 I/O 口 4.5-5.5V 工作电压3 个 16 位可编程定时 /计数器时钟频率 0-33MHz全双工 UART 串行中断口线256x8bit 内部 RAM2 个外部中断源低功耗空闲和省电模式中断唤醒省电模式 3 级加密位看门狗( WDT )电路软件设置空闲和省电功能灵活的 ISP 字节和分页编程双数据寄存器指针3.2.2存储芯片AT24C02AT24C02是美国 Atmel 公司的低功耗 CMOS 型E2PROM,内含 256× 8位存储空间,具有工作电压宽 (2.5~5.5 V)、擦写次数多 (大于 10000次)、写入速度快 (小于 10 ms)、抗干扰能力强、数据不易丢失、体积小等特点。
而且他是采用了I2C总线式进行数据读写的串行器件,占用很少的资源和I/O 线,并且支持在线编程,进行数据实时的存取十分方便。
AT24C02中带有的片内地址寄存器。
每写入或读出一个数据字节后,该地址寄存器自动加1,以实现对下一个存储单元的读写。
所有字节均以单一操作方式读取。
为降低总的写入时间,一次操作可写入多达 8个字节的数据。
I 2C总线是一种用于 IC器件之间连接的二线制总线。
他通过 SDA( 串行数据线 )及SCL(串行时钟线 )两根线在连到总线上的器件之间传送信息,并根据地址识别每个器件。
AT24C02正是运用了 I2C规程,使用主 /从机双向通信,主机 (通常为单片机 )和从机 (AT24C02)均可工作于接收器和发送器状态。
主机产生串行时钟信号(通过SCL引脚 )并发出控制字,控制总线的传送方向,并产生开始和停止的条件。
无论是主机还是从机,接收到一个字节后必须发出一个确认信号ACK 。
AT24C02的控制字由 8位二进制数构成,在开始信号发出以后,主机便会发出控制字,以选择从机并控制总线传送的方向。
管脚描述:SCL 为串行时钟:串行时钟输入管脚用于产生器件所有数据发送或接收的时钟这是一个输入管脚。
SDL 为串行数据 /地址:双向串行数据 /地址管脚用于器件所有数据的发送或接收SDL,是一个开漏输出管脚可与其它开漏输出或集电极开路输出进行线或。
A0、 A1、 A2 为器件地址输入端:当使用 24C02 时最大可级联 8个器件,如果只有一个24C02被总线寻址,这三个地址输入脚 A0 、A1 、A2可悬空或连接到 Vss。
WP为写保护:如果 WP 管脚连接到 Vcc 所有的内容都被写保护只能读当 WP, 管脚连接到Vss 或悬空 ,允许器件进行正常的读 /写操作[12]。
管脚图如图 3-3所示。
.图3-3 AT24C02 引脚图3.2.2 LCD1602显示器现在的字符型液晶模块已经是单片机应用设计中最常用的信息显示器件了。
1602 型 LCD 显示模块具有体积小,功耗低,显示内容丰富等特点。
1602 型 LCD 可以显示 2 行 16 个字符,有 8 位数据总线 D0~D7 和 RS,R/W,EN 三个控制端口,工作电压为 5V ,并且具有字符对比度调节和背光功能。
接口信号说明:1602 型 LCD 的接口信号说明如表3-2 所示。
表 3-2 1602型 LCD的接口信号说明第 1 脚VSS 电源地第 9 脚D2 双向数据线第 2 脚VDD +5V 电源第 10 脚D3 双向数据线第 3 脚VEE 液晶显示偏压信号第 11 脚D4 双向数据线第 4 脚RS 数据 /命令选择端第 12 脚D5 双向数据线第 5 脚R/ W 读 /写选择端第 13 脚D6 双向数据线第 6 脚 E 使能端第 14 脚D7 双向数据线第 7 脚D0 双向数据线第 15 脚BLA背光源正极第 8 脚D1 双向数据线第 16 脚BLK背光源负极主要技术参数:1602 型 LCD 的主要技术参数如表3-3 所示。
.表3-3 1602 型 LCD的主要技术参数显示容量16×2 个字符芯片工作电压 4.5~ 5.5V工作电流 2.0mA( 5.0V)模块最佳工作电压 5.0V字符尺寸2.95 ×4.35(WXH)mm基本操作程序:读状态:令 RS=L,RW=L , E=H输出:D0~D7=状态字读数据:令 RS=H,RW=H, E=H输出:无写指令:令 RS=L,RW=L ,D0~D7=指令码, E=高脉冲输出:D0~D7=数据写数据:令 RS=H,RW=L , D0~D7=数据,E=高脉冲输出:无第四章硬件设计本系统外围电路包括键盘输入部分、密码存储部分、复位部分、显示部分、报警部分、开锁部分组成,根据实际情况键盘输入部分选择4×4矩阵键盘,显示部分选择字符型液晶显示 LCD1602 ,密码存储部分选用 AT24C02 芯片来完成。
其原理图如图 4-1所示。
图 4-1电路原理图4.1键盘输入模块由于本设计所用到的按键数量较多而不适合用独立按键式键盘。
采用的是矩阵式按键键盘,它由行和列组成,也称行列式键盘,按键位于行列的交叉点上,密码锁的密码由键盘输入完成,与独立式按键键盘相比,要节省很多I/O口。
本设计中使用的这个 4×4键盘不但能完成密码的输入还能作特别功能键使用。
键盘的每个按键功能在程序设计中设置。
它与单片机的连接如图4-2所示。
图 4-2键盘输入模块4.2密码存储模块图4-3 所示 AT24C02 的 1、2、3 脚是三条地址线,用于确定芯片的硬件地址。
在AT89S51 试验开发板上它们都接地,第 5 脚和第 8 脚分别为正、负电源。
第 8脚 SDL 为串行数据输入 /输出,数据通过这条双向 I2C 总线串行传送,在 AT89S52 试验开发板上和单片机的 P3.6 连接。
第 6 脚 SCL 为串行时钟输入线,在 AT89S52 试验开发板上和单片机的 P3.7 连接。
SDL 和 SCL 都需要和正电源间各接一个 5.1K 的电阻上拉。
第 6 脚接 P3.5。
AT24C02 中带有片内地址寄存器。
每写入或读出一个数据字节后,该地址寄存器自动加1,以实现对下一个存储单元的读写。
所有字节均以单一操作方式读取。
为降低总的写入时间,一次操作可写入多达8 个字节的数据。
图 4-3密码存储电路.4.3复位部分单片机复位是使 CPU和系统中的其他功能部件都处在一个确定的初始状态,并从这个状态开始工作。
该电路在最简单的复位电路下增加了手动复位按键,在接通电源瞬间,电容 C1上的电压很小,复位下拉电阻上的电压接近电源电压,即RST为高电平,在电容充电的过程中RST端电压逐渐下降,当 RST端的电压小于某一数值后, CPU脱离复位状态,由于电容C1足够大,可以保证 RST高电平有效时间大于 24个振荡周期, CPU能够可靠复位。
