altium designer 画元器件封装的方法摘要：1.Altium Designer 简介2.绘制元器件封装的步骤2.1 新建PCB 库2.2 设置网格间距2.3 放置焊盘2.4 设置焊盘参数2.5 开始绘制元器件封装3.注意事项4.总结正文：Altium Designer 是一款功能强大的电子产品开发系统，它集成了原理图设计、电路仿真、PCB 绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术。

在使用Altium Designer 绘制元器件封装时，可以按照以下步骤进行：1.新建PCB 库：在软件界面的右侧点击Libraries 选项卡，弹出Libraries 窗口。

点击上方Libraries 按钮，再弹出的窗口中点击Install，选择已存储的元件库并打开。

2.设置网格间距：在设计界面中，使用快捷键"G" 设置网格间距。

此外，也可以在设计过程中灵活设置，使用快捷键"Ctrl+Q" 在Mil 与MM 单位间切换。

3.放置焊盘：使用快捷键"PP" 放置焊盘。

4.设置焊盘参数：按Tab 键设置焊盘，使用快捷键"Ctrl+Q" 在Mil 与MM 单位间切换。

需要注意的是，如果要进行手工焊接，焊盘长度L 一般需要比封装手册上的设计大1-1.5mm，以便于手工焊接。

5.开始绘制元器件封装：在设置好焊盘后，根据元器件的形状和尺寸，使用Altium Designer 提供的工具绘制元器件的封装。

在绘制元器件封装时，还有一些注意事项：1.确保元器件封装的尺寸和形状符合实际需求。

2.考虑元器件封装的散热性能和可靠性。

3.参考封装手册中的设计规范，确保封装符合相关标准。

总之，掌握Altium Designer 绘制元器件封装的方法，可以帮助设计者更高效地进行电路设计。

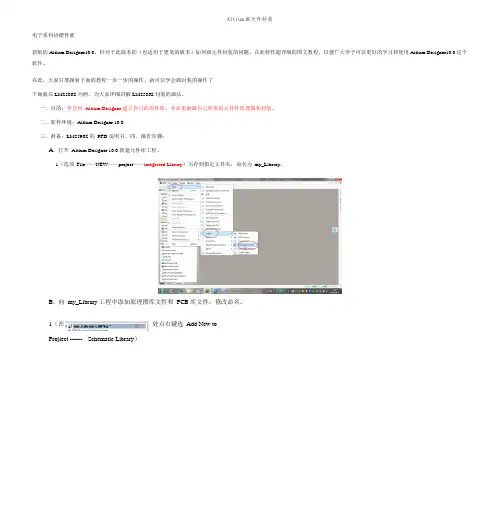

电子系科协硬件部新版的Altium Designer10.0，针对于此版本的（也适用于更低的版本）如何画元件封装的问题，在此特作超详细的图文教程，以便广大学子可以更好的学习和使用Altium Designer10.0这个软件。

在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了下面就以LM2586S 为例，为大家详细讲解LM2586S封装的画法。

一．目的：学会用Altium Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。

二．软件环境：Altium Designer 10.0三．准备：LM2596S 的PFD 说明书。

四．操作步骤：A.打开Altium Designer 10.0 新建元件库工程。

1（选项File——NEW——project——integrated Library）另存到指定文件夹，命名为my_Library。

B.向my_Library 工程中添加原理图库文件和PCB 库文件，修改命名。

1（在处点右键选Add New toProjiect ------ Schematic Library）2（在处右键Add New Project -----PCB Library ,创建后修改另存命名。

）3（创建后的结果，记得保存）C.在alpha.Schlib 原理图库文件中画LM2596S 原理图1点击左下方SCH Library2为添加一个元件原理图模型，命名为LM2596S 保存3双击LM2596S4修改Default Designater 为LM2596S,修改Comment为3.3v,点OK5查看LM2596S 说明书了解LM2596S 基本资料基本描述：长400mil，宽180mil，管脚数5，管脚直径35mil，管脚间距67mil。

1mm=39.370079mil, 100 mil=2.54mm1--- Vin2--- V out3--- GND4--- FB5--- ON/OFF6画LM2596s 外框点Place----Rectangle7．画管脚并修改管脚名与说明书上对应修改后，画其他管脚。

新版的Altium Designer10.0，针对于此版本的（也适用于更低的版本）如何画元件封装的问题，在此特作超详细的图文教程，以便广大学子可以更好的学习和使用Altium Designer10.0这个软件。

在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了下面就以LM2586S 为例，为大家详细讲解LM2586S封装的画法。

一．目的：学会用Altium Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。

二．软件环境：Altium Designer 10.0三．准备：LM2596S 的PFD 说明书。

四．操作步骤：A.打开Altium Designer 10.0 新建元件库工程。

1（选项File——NEW——project——integrated Library）另存到指定文件夹，命名为my_Library。

B.向my_Library 工程中添加原理图库文件和PCB 库文件，修改命名。

1（在处点右键选Add New to Projiect ------ Schematic Library）2（在处右键Add New Project -----PCB Library ,创建后修改另存命名。

）3（创建后的结果，记得保存）C.在alpha.Schlib 原理图库文件中画LM2596S 原理图1点击左下方SCH Library2为添加一个元件原理图模型，命名为LM2596S 保存3双击LM2596S4修改Default Designater 为LM2596S,修改Comment为 3.3v,点OK5查看LM2596S 说明书了解LM2596S 基本资料基本描述：长400mil，宽180mil，管脚数5，管脚直径35mil，管脚间距67mil。

1mm=39.370079mil, 100 mil=2.54mm1--- Vin2--- V out3--- GND4--- FB5--- ON/OFF6画LM2596s 外框点Place----Rectangle 7．画管脚并修改管脚名与说明书上对应修改后，画其他管脚。

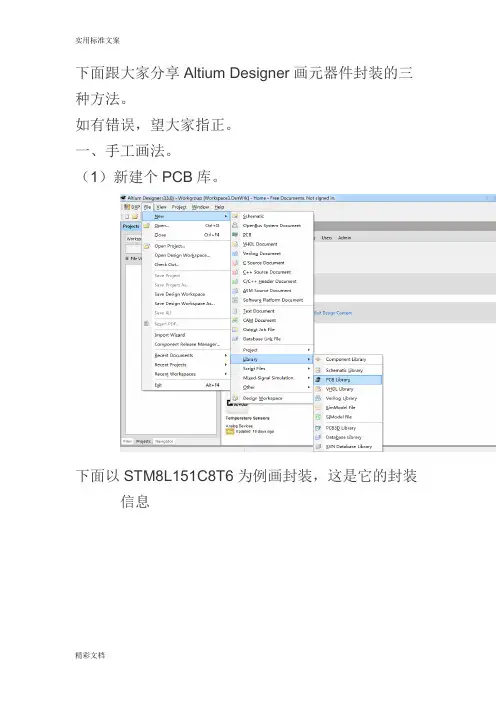

下面跟大家分享Altium Designer画元器件封装的三种方法。

如有错误，望大家指正。

一、手工画法。

（1）新建个PCB库。

下面以STM8L151C8T6为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm 单位间的切换。

放置焊盘（快捷键PP）按Tab键设置焊盘，Ctrl+Q实现Mil与mm单位的切换，大家根据自己的习惯。

有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。

这样才能手工焊接。

设置好后就能开始画了。

最后，把丝印层画上，画得完美的话，有的把机械层也画上了。

画完后，一定要用Ctrl+M准确测量一下自己画的封装的各种尺寸。

二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。

下面给大家介绍第二种方法，使用Component Wizard。

Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP的封装，我们选一个QUAD的封装进行演示。

Next>如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。

Next>设置第一个焊盘形状和其它焊盘形状。

Next>设置丝印层线宽。

Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next> Finish大致就是这样画，最后一定要Ctrl+M进行测量与调整。

三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC封装标准的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。

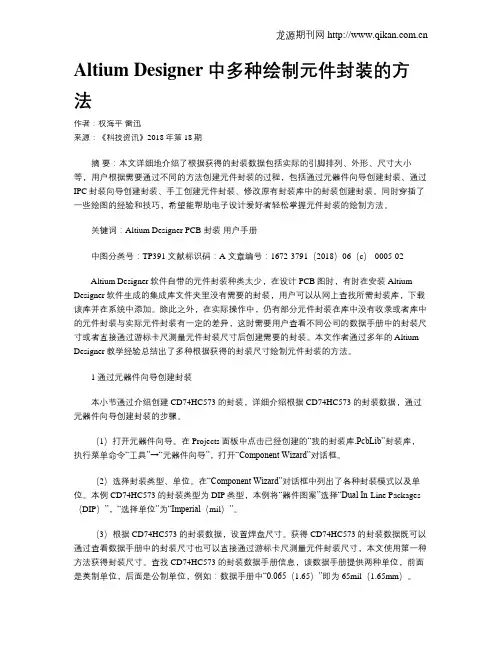

Altium Designer中多种绘制元件封装的方法作者：权海平雷迅来源：《科技资讯》2018年第18期摘要：本文详细地介绍了根据获得的封装数据包括实际的引脚排列、外形、尺寸大小等，用户根据需要通过不同的方法创建元件封装的过程，包括通过元器件向导创建封装、通过IPC封装向导创建封装、手工创建元件封装、修改原有封装库中的封装创建封装。

同时穿插了一些绘图的经验和技巧，希望能帮助电子设计爱好者轻松掌握元件封装的绘制方法。

关键词：Altium Designer PCB 封装用户手册中图分类号：TP391 文献标识码：A 文章编号：1672-3791（2018）06（c）-0005-02Altium Designer软件自带的元件封装种类太少，在设计PCB图时，有时在安装Altium Designer软件生成的集成库文件夹里没有需要的封装，用户可以从网上查找所需封装库，下载该库并在系统中添加。

除此之外，在实际操作中，仍有部分元件封装在库中没有收录或者库中的元件封装与实际元件封装有一定的差异，这时需要用户查看不同公司的数据手册中的封装尺寸或者直接通过游标卡尺测量元件封装尺寸后创建需要的封装。

本文作者通过多年的Altium Designer教学经验总结出了多种根据获得的封装尺寸绘制元件封装的方法。

1 通过元器件向导创建封装本小节通过介绍创建CD74HC573的封装，详细介绍根据CD74HC573的封装数据，通过元器件向导创建封装的步骤。

（1）打开元器件向导。

在Projects面板中点击已经创建的“我的封装库.PcbLib”封装库，执行菜单命令“工具”→“元器件向导”，打开“Component Wizard”对话框。

（2）选择封装类型、单位。

在“Component Wizard”对话框中列出了各种封装模式以及单位。

本例CD74HC573的封装类型为DIP类型，本例将“器件图案”选择“Dual In-Line Packages （DIP）”，“选择单位”为“Imperial（mil）”。

原理图转PCB布线，首先需要画PCB库，文件名字叫PcbLib1.Pcblib 以下为详细步骤：
1,建立工程文件，点击
File--New—Project—PCB_ Project
然后点击保存工程，点击
File-Save Project As
2,建立库文件，点击
File--New—Library—PCB Library
然后点击保存文件File-Save
3，调出PCB库操作面板，此步骤可以查看很多元件封装，有些人因为没调节好面板，导致只看到一个元件封装，首先打开PCB库
VIEW(查看)--Workspace Panels(工作面板)--PCB--PCB Library
正常如果建了很多元件封装，我们就可以看到一串列表，如下图
下面以画一个电阻为列
首先看一下画工具，顶部那一行，如图，我们画图需要的工具都是从这里取的
这个是我们要画的电阻，
首先点一下鼠标斜线那个工具，再图纸上画一个长方形
然后放置引脚，鼠标点一下焊盘工具，在左右两边放下，,就完成了一个电阻封装
接着可以给元件名字，双击左边的名字即可
还可以添加还要画的其他元件，操作Tools—New B lank Component
然后有些人发现放置不到中间位置，其实没设置好捕捉，
打开Tools—Library Options，Snap Grid数据设置小一点就可以了。

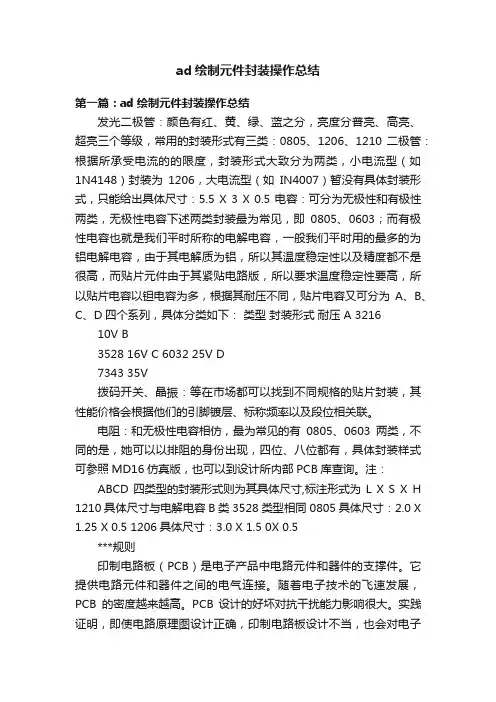

ad绘制元件封装操作总结第一篇：ad绘制元件封装操作总结发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210 二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5 电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压 A 321610V B3528 16V C 6032 25V D7343 35V拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。

电阻：和无极性电容相仿，最为常见的有0805、0603两类，不同的是，她可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同 0805具体尺寸：2.0 X 1.25 X 0.5 1206具体尺寸：3.0 X 1.5 0X 0.5***规则印制电路板（PCB）是电子产品中电路元件和器件的支撑件。

它提供电路元件和器件之间的电气连接。

随着电子技术的飞速发展，PCB的密度越来越高。

PCB 设计的好坏对抗干扰能力影响很大。

实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子产品的可靠性产生不利影响。

例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。

电子系科协硬件部新版的Altium Designer10.0，针对于此版本的（也适用于更低的版本）如何画元件封装的问题，在此特作超详细的图文教程，以便广大学子可以更好的学习和使用Altium Designer10.0这个软件。

在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了下面就以LM2586S 为例，为大家详细讲解LM2586S封装的画法。

一．目的：学会用Altium Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。

二．软件环境：Altium Designer 10.0三．准备：LM2596S 的PFD 说明书。

四．操作步骤：A.打开Altium Designer 10.0 新建元件库工程。

1（选项File——NEW——project——integrated Library）另存到指定文件夹，命名为my_Library。

B.向my_Library 工程中添加原理图库文件和PCB 库文件，修改命名。

1（在处点右键选Add New toProjiect ------ Schematic Library）2（在处右键Add New Project -----PCB Library ,创建后修改另存命名。

）3（创建后的结果，记得保存）C.在alpha.Schlib 原理图库文件中画LM2596S 原理图1点击左下方SCH Library2为添加一个元件原理图模型，命名为LM2596S 保存3双击LM2596S4修改Default Designater 为LM2596S,修改Comment为3.3v,点OK5查看LM2596S 说明书了解LM2596S 基本资料基本描述：长400mil，宽180mil，管脚数5，管脚直径35mil，管脚间距67mil。

1mm=39.370079mil, 100 mil=2.54mm1--- Vin2--- V out3--- GND4--- FB5--- ON/OFF6画LM2596s 外框点Place----Rectangle7．画管脚并修改管脚名与说明书上对应修改后，画其他管脚。
