变压器零序电流

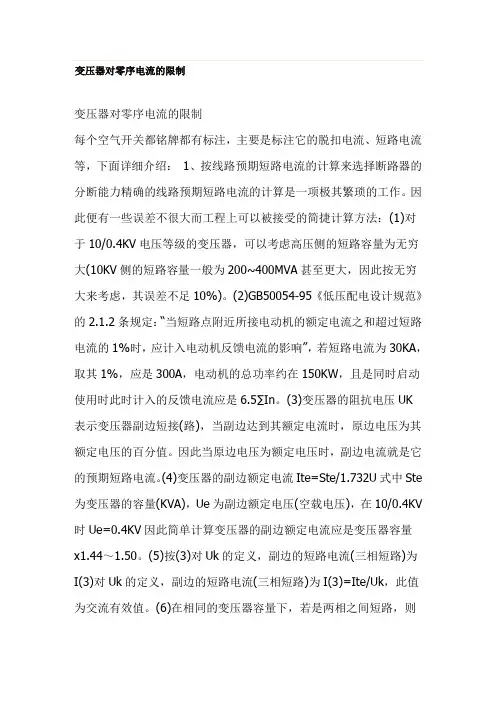

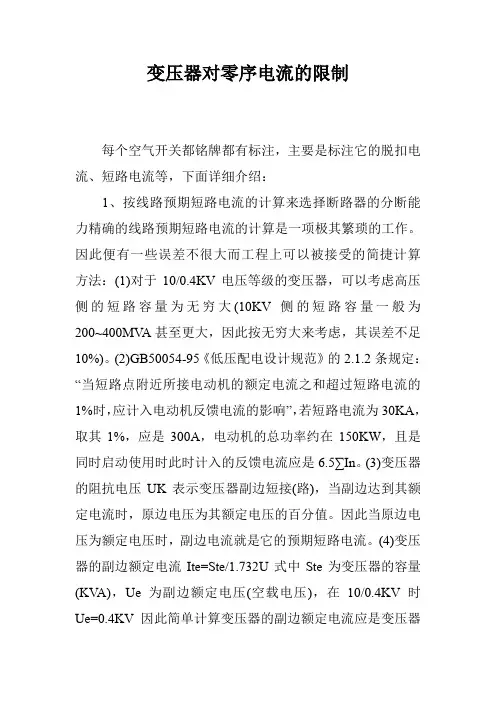

变压器对零序电流的限制变压器对零序电流的限制每个空气开关都铭牌都有标注，主要是标注它的脱扣电流、短路电流等，下面详细介绍：1、按线路预期短路电流的计算来选择断路器的分断能力精确的线路预期短路电流的计算是一项极其繁琐的工作。

因此便有一些误差不很大而工程上可以被接受的简捷计算方法：(1)对于10/0.4KV电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10KV侧的短路容量一般为200~400MVA甚至更大，因此按无穷大来考虑，其误差不足10%)。

(2)GB50054-95《低压配电设计规范》的2.1.2条规定：“当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”，若短路电流为30KA，取其1%，应是300A，电动机的总功率约在150KW，且是同时启动使用时此时计入的反馈电流应是6.5∑In。

(3)变压器的阻抗电压UK表示变压器副边短接(路)，当副边达到其额定电流时，原边电压为其额定电压的百分值。

因此当原边电压为额定电压时，副边电流就是它的预期短路电流。

(4)变压器的副边额定电流Ite=Ste/1.732U式中Ste 为变压器的容量(KVA)，Ue为副边额定电压(空载电压)，在10/0.4KV 时Ue=0.4KV因此简单计算变压器的副边额定电流应是变压器容量x1.44～1.50。

(5)按(3)对Uk的定义，副边的短路电流(三相短路)为I(3)对Uk的定义，副边的短路电流(三相短路)为I(3)=Ite/Uk，此值为交流有效值。

(6)在相同的变压器容量下，若是两相之间短路，则I(2)=1.732I(3)/2=0.866I(3)(7)以上计算均是变压器出线端短路时的电流值，这是最严重的短路事故。

如果短路点离变压器有一定的距离，则需考虑线路阻抗，因此短路电流将减小。

例如SL7系列变压器(配导线为三芯铝线电缆)，容量为200KVA，变压器出线端短路时，三相短路电流I(3)为7210A。

二、变电所多台变压器的零序电流保护每台变压器都装有同样的零序电流保护，它是由电流元件和电压元件两部分组成。

正常时零序电流及零序电压很小，零序电流继电器及零序电压继电器皆不动作，不会发出跳闸脉冲。

发生接地故障时，出现零序电流及零序电压，当它们大于起动值后，零序电流继电器及零序电压继电器皆动作。

电流继电器起动后，常开触点闭合，起动时间继电器KT1。

时间继电器的瞬动触点闭合，给小母线A接通正电源，将正电源送至中性点不接地变压器的零序电流保护。

不接地的变压器零序电流保护的零序电流继电器不会动作，常闭触点闭合。

小母线A的正电源经零序电压继电器的常开触点、零序电流继电器的常闭触点起动有较短延时的时间继电器KT2经较短时限首先切除中性点不接地的变压器。

若接地故障消失，零序电流消失，则接地变压器的零序电流保护的零序电流继电器返回，保护复归。

若接地故障没有消失，接地点在接地变压器处，零序电流继电器不返回，时间继电器KT1一直在起动状态，经过较长的延时KT1跳开中性点接地的变压器。

零序电流保护的整定计算：动作电流：(1)与被保护侧母线引出线零序电流第三段保护在灵敏度上相配合，所以(2)与中性点不接地变压器零序电压元件在灵敏度上相配合，以保证零序电压元件的灵敏度高于零序电流元件的灵敏度。

设零序电压元件的动作电压为U dz.0，则U dz.0=3I0X0.T零序电流元件的动作电流为动作电压整定：按躲开正常运行时的最大不平衡零序电压进行整定。

根据经验，零序电压继电器的动作电压一般为5V。

当电压互感器的变比为nTV时，电压继电器的一次动作电压为U dz.0=5n TV变压器零序电流保护作为后备保护，其动作时限应比线路零序电流保护第三段动作时限长一个时限阶段。

即灵敏度校验：按保证远后备灵敏度满足要求进行校验返回第二节微机保护的硬件框图简介微机保护硬件示意框图如下图所示。

一、电压形成回路微机保护要从被保护的电力线路或设备的电流互感器、电压互感器或其他变换器上取得信息，但这些互感器的二次数值、输入范围对典型的微机电路却不适用，故需要降低和变换。

变压器零序电流保护整定计算公式一、介绍变压器是电力系统中的重要设备，它承担着电能的传输和分配任务。

在变压器运行过程中，零序电流保护起着非常重要的作用。

通过合理的整定计算公式，能够有效地保护变压器，防止因零序电流问题导致的设备损坏甚至事故发生。

本文将深入探讨变压器零序电流保护整定计算公式，并对其进行全面评估和详细阐述，以帮助读者更好地理解和运用这一重要的保护措施。

二、零序电流保护的重要性在电力系统中，零序电流是指电流的另一种形式，它代表了系统中存在的对称性故障，比如地线故障、对称性短路故障等。

变压器作为电力系统的重要组成部分，一旦发生零序电流问题，将会对系统稳定运行产生不利影响，甚至给设备造成严重损害。

合理设置零序电流保护的整定值就显得尤为重要。

三、零序电流保护整定计算公式的基本原理在变压器保护中，零序电流保护是一项常用的保护手段。

它的基本原理是通过测量各相零序电流，当出现故障时，保护装置能够根据预先设定的整定值，及时地采取保护动作，切断故障点，从而保护设备的安全运行。

而整定计算公式则是用来根据具体的情况，计算出合理的保护整定值。

一般来说，零序电流保护整定计算公式包括定时整定和电流整定两部分。

四、零序电流保护的整定计算公式1. 定时整定在变压器零序电流保护的定时整定中，常用的计算公式为：$t_{Th} = K \times \frac{L}{f} + T_d$其中，$t_{Th}$为定时整定值，$K$为系数，$L$为变压器对称故障电流，$f$为变压器额定频率，$T_d$为延时时间。

2. 电流整定在变压器零序电流保护的电流整定中，常用的计算公式为：$I_0 = K_u \times I_t$其中，$I_0$为电流整定值，$K_u$为系数，$I_t$为变压器零序电流。

五、个人观点和理解零序电流保护的整定计算公式是保护变压器安全运行的重要工具，它能够帮助我们根据实际情况，科学合理地设置保护参数，从而保证设备的安全性和可靠性。

带负荷调整分接头实际上改变了变压器的变比，必然在差动保护 二次回路引起不平衡电流。这一不平衡电流的大小与变压器分接头的 调整范围有关。
6.2 变压器纵差动保护
3、电流互感器型号传变误差产生的不平衡 电流
不平衡电流为两个电流互感器励磁电流之差！ 尽量选用同型号的电流互感器
4、变压器励磁电流产生的不平衡电流
第六章 电力变压器保护
主要内容： 1. 变压器故障类型和不正常运行状态 2. 变压器纵差动保护 3. 变压器相间短路的后备保护 4. 变压器接地短路的后备保护 5. 变压器保护的配置原则
6.1变压器故障类型和不正常运行状态
一、故障类型
1、分为油箱内和油箱外两种故障。 2、油箱内的故障包括：相间短路、接
6.2 变压器纵差动保护
3、躲电流互感器二次侧断线引起的差电流
I set K I rel L.max
如果有断线闭锁的措施，则可以不用考虑这 个条件。
4、灵敏系数的பைடு நூலகம்验
K sen

I k.m in.r I set
6.2 变压器纵差动保护
四、具有制动特性的差动继电器
1、差动继电器的制动特性
制动电流
6.2 变压器纵差动保护
2、双绕组三相变压器纵差动保护的原理接线图 （Y/∆-11）
6.2 变压器纵差动保护
二、变压器纵差动保护不平衡电流及减小不
平衡电流的方法
nTA 2 nTA1
nT
1、计算变比与实际变比不一致产生的不平衡电流
采用中间变流器进行补偿，以消除这一不平衡电流的
影响。见图6-9
2、变压器带负荷调整分接头产生的不平衡电流
I set K I rel unb.max

1、主变压器中性点零序过流、间隙过流和零序过压各保护什么类型故障？保护整定原则是什么？
答：主变压器中性点零序过流、间隙过流和零序过压，是保护设备本身引出线上的接地短路故障的，一般是作为变压器高压侧110——220千伏系统接地故障的后备保护，零序电流保护，是变压器中性接地运行时的零序保护；而零序电压保护是变压器中性点不接地运行时的零序保护；而间隙过流则是用于变压器中性点以放电间隙接地的运行方式中。

零序过流保护，一次启动电流很小，一般在100安左右，时间约0.2秒，零序过压保护，按经验整定为二倍额定相电压，为躲过单相接地的暂态过压，时间通常整定为0.1——0.2秒，变压器220KV侧中性点放电间隙的长度，一般为325毫米，击穿电压的有效值为127.3千伏，当中性点的电压超过击穿电压时，间隙被击穿，零序电流通过中性点，保护时间整定为0.2秒。

正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。
负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。
零序：A,B,C三相相位相同，哪一相也不领先，也不落后。
三相短路故障和正常运行时，系统里面是正序。
单相接地故障时候，系统里有正序，负序和零序分量。
什么叫不对称运行?产生的原因及影响是什么?
任何原因引起电力系统三相对称(正常运行状况)性的破坏，均称为不对称运行。如各相阻抗对称性的破坏，负荷对称性的破坏，电压对称性的破坏等情况下的工作状态。非全相运行是不对称运行的特殊情况。 不对称运行产生的负序、零序电流会带来许多不利影响。 电力系统三相阻抗对称性的破坏，将导致电流和电压对称性的破坏，因而会出现负序电流，当变压器的中性点接地时，还会出现零序电流。 当负序电流流过发电机时，将产生负序旋转磁场，这个磁场将对发电机产生下列影响: ⑴发电机转子发热; ⑵机组振动增大; ⑶定子绕组由于负荷不平衡出现个别相绕组过热。 不对称运行时，变压器三相电流不平衡，每相绕组发热不一致，可能个别相绕组已经过热，而其它相负荷不大，因此必须按发热条件来决定变压器的可用容量。 不对称运行时，将引起系统电压的不对称，使电能质量变坏，对用户产生不良影响。对于异步电动机，一般情况下虽不致于破坏其正常工作，但也会引起出力减小，寿命降低。例如负序电压达5%时，电动机出力将降低10∽15%，负序电压达7%时，则出力降低达20∽25%。 当高压输电线一相断开时，较大的零序电流可能在沿输电线平行架设的通信线路中产生危险的对地电压，危及通讯设备和人员的安全，影响通信质量，当输电线与铁路平行时，也可能影响铁道自动闭锁装置的正常工作。因此，电力系统不对称运行对通信设备的电磁影响，应当进行计算，必要时应采取措施，减少干扰，或在通信设备中，采用保护装置。 继电保护也必须认真考虑。在严重的情况下，如输电线非全相运行时，负序电流和零序电流可以在非全相运行的线路中流通，也可以在与之相连接的线路中流通，可能影响这些线路的继电保护的工作状态，甚至引起不正确动作。此外，在长时间非全相运行时，网络中还可能同时发生短路(包括非全相运行的区内和区外)，这时，很可能使系统的继电保护误动作。 此外，电力系统在不对称和非全相运行情况下，零序电流长期通过大地，接地装置的电位升高，跨步电压与接触电压也升高，故接地装置应按不对称状态下保证对运行人员的安全来加以检验。 不对称运行时，各相电流大小不等，使系统损耗增大，同时，系统潮流不能按经济分配，也将影响运行的经济性。

变压器保护整定中的零序电流保护配置要点在变压器保护整定中，零序电流保护是一项关键的配置要点。

零序电流是指正、负序电流和零序电流的矢量和。

它的存在可能意味着线路中存在故障或其他问题，因此保护系统需要能够准确地检测和识别零序电流，并采取适当的措施来解决问题。

本文将介绍一些重要的变压器保护整定中的零序电流保护配置要点。

1. 零序电流保护原理变压器保护系统中的零序电流保护是通过使用差动保护装置来实现的。

差动保护装置监测变压器两侧电流的差异，当存在零序电流时，差异将超过设定的阈值，触发保护系统采取相应的动作。

因此，正确配置差动保护装置是实现零序电流保护的关键。

2. 零序电流保护配置要点在变压器保护整定中，配置零序电流保护时需要考虑以下要点：a. 阈值的选择零序电流保护的阈值应根据变压器的额定容量和特性进行选择。

通常情况下，阈值设置在变压器额定容量的1-2%之间。

但在实际应用中，也需要根据具体情况进行调整。

b. 动作延时设置为了避免误动作和滤除瞬态零序电流，保护系统应该设置适当的动作延时。

动作延时的设置应该根据变压器的特性和负载情况进行调整，以确保保护系统的准确性和可靠性。

c. 灵敏度设置正确设置零序电流保护的灵敏度对于及时检测故障和准确识别零序电流至关重要。

灵敏度设置应根据变压器的特性和所需保护水平进行调整，以确保保护系统的可靠性和灵活性。

3. 零序电流保护的其他考虑因素除了以上的配置要点外，还有一些其他考虑因素应该被纳入变压器保护整定中的零序电流保护：a. 双重地锁定零序电流保护应采用双重地锁定，以确保保护系统在地故障发生时能够正确地动作。

b. 高阻抗接地系统的特殊配置在一些特殊情况下，变压器的中性点可能采用高阻抗接地系统。

此时，对零序电流保护的配置要求更为复杂，需要根据实际情况进行详细分析和设计。

4. 零序电流保护的实施与测试零序电流保护的实施和测试是保证其有效性和可靠性的重要环节。

在实施过程中，应确保电流传感器的正确安装和连接，保护装置的正确配置和设定。

变压器零序阻抗测试方法变压器的零序阻抗测试是为了评估变压器的对称性和保护系统的可靠性。

以下是变压器零序阻抗测试的几种常见方法：1. 电压法测试，这是最常用的方法之一。

在测试中，通过施加对称的三相电压，测量变压器的零序电流。

根据欧姆定律，可以计算出变压器的零序阻抗。

这种方法需要使用特殊的测试设备，如电压源和电流互感器。

2. 电流法测试，这种方法是通过施加对称的三相电流来测试变压器的零序阻抗。

在测试中，通过测量变压器的零序电压来计算零序阻抗。

这种方法需要使用特殊的测试设备，如电流源和电压互感器。

3. 双电压法测试，这种方法结合了电压法和电流法。

在测试中，首先施加对称的三相电压，测量变压器的零序电流。

然后，施加对称的三相电流，测量变压器的零序电压。

通过这两组测量结果，可以计算出变压器的零序阻抗。

4. 双电流法测试，这种方法也结合了电压法和电流法。

在测试中，首先施加对称的三相电流，测量变压器的零序电压。

然后，施加对称的三相电压，测量变压器的零序电流。

通过这两组测量结果，可以计算出变压器的零序阻抗。

在进行变压器零序阻抗测试时，需要注意以下几点：1. 测试前应确保变压器处于正常运行状态，并断开与电网的连接。

2. 测试时应按照相关的测试标准和规程进行操作，确保测试结果的准确性和可靠性。

3. 在测试过程中，应注意保护自身安全，采取必要的安全措施，如穿戴绝缘手套和鞋子。

4. 测试结果应与变压器的额定数值进行比较，以评估变压器的性能和可靠性。

综上所述，变压器的零序阻抗测试可以通过电压法、电流法、双电压法或双电流法进行。

在测试前应确保变压器正常运行，并按照相关标准和规程进行操作。

测试结果可用于评估变压器的对称性和保护系统的可靠性。

变压器对零序电流的限制每个空气开关都铭牌都有标注，主要是标注它的脱扣电流、短路电流等，下面详细介绍：1、按线路预期短路电流的计算来选择断路器的分断能力精确的线路预期短路电流的计算是一项极其繁琐的工作。

因此便有一些误差不很大而工程上可以被接受的简捷计算方法：(1)对于10/0.4KV电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10KV侧的短路容量一般为200~400MV A甚至更大，因此按无穷大来考虑，其误差不足10%)。

(2)GB50054-95《低压配电设计规范》的2.1.2条规定：“当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”，若短路电流为30KA，取其1%，应是300A，电动机的总功率约在150KW，且是同时启动使用时此时计入的反馈电流应是6.5∑In。

(3)变压器的阻抗电压UK表示变压器副边短接(路)，当副边达到其额定电流时，原边电压为其额定电压的百分值。

因此当原边电压为额定电压时，副边电流就是它的预期短路电流。

(4)变压器的副边额定电流Ite=Ste/1.732U式中Ste为变压器的容量(KV A)，Ue为副边额定电压(空载电压)，在10/0.4KV时Ue=0.4KV因此简单计算变压器的副边额定电流应是变压器容量x1.44～1.50。

(5)按(3)对Uk的定义，副边的短路电流(三相短路)为I(3)对Uk的定义，副边的短路电流(三相短路)为I(3)=Ite/Uk，此值为交流有效值。

(6)在相同的变压器容量下，若是两相之间短路，则I(2)=1.732I(3)/2=0.866I(3)(7)以上计算均是变压器出线端短路时的电流值，这是较严重的短路事故。

如果短路点离变压器有一定的距离，则需考虑线路阻抗，因此短路电流将减小。

例如SL7系列变压器(配导线为三芯铝线电缆)，容量为200KV A，变压器出线端短路时，三相短路电流I(3)为7210A。

短路点离变压器的距离为100m时，短路电流I(3)降为4740A；当变压器容量为100KV A时其出线端的短路电流为3616A。

目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。

为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。

由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。

为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。

中性点零序CT一般在变压器中性点套管内，而间隙CT一般在间隙后面。

当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。

中性点直接接地时间隙保护起不到作用，为了防止误动应该退出；而中性点不接地时，零序电流没有通路，零序电流保护不起作用，为了防止误动，应该退出，间隙零序过压的问题请问为什么间隙零序过压的定值为什么要整定为180V？是为了躲过什么？间隙零序过压时间一般整定为0.5s，动作后跳各侧开关。

这么短的动作时间为什么是跳各侧开关而不是跳本侧开关？还有就是间隙零序过压和零序过压有何不同？为什么整定值会差那么远（例如在110kV系统中，零序过压可整定为15～30V）？110kV系统的PT辅助绕组为什么是100V先请看系统运行中的过电压：电力系统的过电压一般可分为下面三类,暂时过电压(工频过电压、谐振过电压) ,操作过电压,雷电过电压。

对于中性点雷击过电压处理,人们比较容易形成统一意见。

一般按变压器的标准雷电波的耐受水平,考虑绝缘老化累计效应乘0. 85 的系数,得出的实际绝缘耐受水平大于避雷器的标称雷电冲击放电电压或残压,取合理的系数即可。

正序、负序、零序电流的关系及保护对称分量法零序、正序、负序的理解与计算1、求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端箭头处。

注意B相只是平移不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量些时是箭头对箭头这个向量就是三相向量之和。

最后取此向量幅值的三分一。

这就是零序分量的幅值方向与此向量是一样的。

2、求正序分量：对原来三相向量图先作下面的处理，A相的不动B相逆时针转120度C相顺时针转120度因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一这就得到正序的A相用A相向量的幅值按相差120度的方法分别画出B、C 两相。

这就得出了正序分量。

3、求负序分量注意原向量图的处理方法与求正序时不一样。

A相的不动B相顺时针转120度C相逆时针转120度因此得到新的向量图。

下面的方法就与正序时一样了。

对电机回路来说是三相三线线制Ia+Ib+Ic=0三相不对称时也成立。

当Ia+Ib+Ic≠0时必有一相接地对地有有漏电流对三相四线制则为Ia+Ib+Ic+Io=0成立只要无漏电三相不对称时也成立因此零序电流通常作为漏电故障判断的参数。

负序电流则不同其主要应用于三相三线的电机回路在没有漏电的情况下即Ia+Ib+Ic=0三相不对称时也会产生负序电流负序电流常作为电机故障判断注意了Ia+Ib+Ic=0与三相对称不是一回事Ia+Ib+Ic=0时三相仍可能不对称。

注意了三相不平衡与零序电流不可混淆呀三相不平衡时不一定会有零序电流的同样有零序电流时三相仍可能为对称的。

这句话对吗?前面好几位把两者混淆了吧正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时把三相的不对称分量分解成对称分量正、负序及同向的零序分量。

只要是三相系统一般针对三相三线制的电机回路就能分解出上述三个分量有点象力的合成与分解但很多情况下某个分量的数值为零。

对于理想的电力系统由于三相对称因此负序和零序分量的数值都为零。

零序电流与零序电压1. 零序电流的定义和作用1.1 定义零序电流是指三相电路中三相电流的矢量和为零时的电流，也称为不平衡电流。

在对称三相电路中，零序电流应为零，但在实际情况下，由于系统的不对称性或故障等原因，会产生零序电流。

1.2 作用零序电流是评估电力系统稳定性和故障诊断的重要指标。

它的存在可能导致电力设备的过热、损坏甚至引发故障。

因此，准确测量和控制零序电流对于确保电力系统的安全运行至关重要。

2. 零序电流的产生原因2.1 系统不平衡电力系统中的不平衡是导致零序电流产生的主要原因之一。

不平衡可能来自于负载的不均匀分布、电源的不平衡供电、线路的不对称参数等。

当不平衡存在时，电流的矢量和将不为零，从而产生了零序电流。

2.2 故障电力系统中的故障也是零序电流产生的常见原因。

例如，当系统中某一相线路发生短路故障时，会导致零序电流的产生。

这是因为短路故障会导致电流绕过故障点形成回路，使得电流的矢量和不为零。

3. 零序电流的测量和保护3.1 测量方法为了准确测量零序电流，通常采用零序电流变压器进行测量。

零序电流变压器是一种特殊的变压器，它的一次侧接入三相电流，二次侧输出零序电流信号。

通过测量二次侧的电流信号，可以获取到零序电流的大小和相位信息。

3.2 保护方法为了保护电力设备免受零序电流的影响，通常采用零序电流保护装置。

零序电流保护装置可以监测电流系统中的零序电流，并在超过设定阈值时触发保护动作。

这样可以及时切断电路，保护设备免受零序电流引起的损坏。

4. 零序电压的定义和作用4.1 定义零序电压是指三相电路中三相电压的矢量和为零时的电压，也称为不平衡电压。

在对称三相电路中，零序电压应为零，但在实际情况下，由于系统的不对称性或故障等原因，会产生零序电压。

4.2 作用零序电压是评估电力系统稳定性和故障诊断的重要指标。

它的存在可能导致电力设备的过电压、损坏甚至引发故障。

因此，准确测量和控制零序电压对于确保电力系统的安全运行至关重要。

主变零序保护的知识1 概述变压器的零序电流保护、变压器间隙电流保护与变压器零序电压保护一起构成了反应零序故障分量的变压器零序保护，是变压器后备保护中的重要组成部分，同时也是整个电网接地保护中不可分割的一部分。

本文就变压器的零序电流保护的一些特点进行介绍。

2 零序电流互感器安装位置对保护的影响零序电流的产生，对保护所体现的故障范围会有很大的影响(对于自耦变压器，零序电流只能由变压器断路器安装处零序电流互感器产生，本文不做讨论)。

下面按故障点的不同展开如下分析(见图1)：由上面的三种故障情况我们可以看到，变压器断路器处零序电流保护只能对安装处母线两侧的故障进行区分，变压器中性点处的零序电流保护只能对变压器高压侧与低压侧故障进行区分。

如果采用断路器处的零序电流保护，则与线路的零序保护概念上基本是相同的，只不过零序方向可以根据电流互感器的极性选择指向主变或指向母线，指向母线则保护的范围只是断路器电流互感器安装处开始，需与线路零序保护配合且范围较小；指向主变，则要同主变另一侧的出线接地保护相配合，比较麻烦。

如果采用主变中性点处的零序电流保护，则保护的范围比断路器处零序电流保护宽一些，同样根据主变中性点零序电流互感器的极性接线可以将中性点零序电流保护分为指向本侧母线或对侧母线，一般采用指向本侧母线，整定配合较清晰方便。

我局目前运行的都是主变中性点零序电流保护，断路器处零序电流保护只有在旁路断路器带主变运行时才可能碰到，但如上面提到，对于主变其他侧有出线接地保护的因为整定配合的困难，此时旁路的零序电流保护宜退出，如为了对主变引线段进行保护，也可对旁路零序电流保护段进行适当保留。

3 变压器中性点电流互感器极性试验一般情况下，零序功率方向要求做带负荷测试，但对于接于变压器中性点套管电流互感器的零序保护，其极性显然是无法用电流二次回路短接人为制造零序电流来检验接线极性正确与否的，因而整组极性试验就显得极为重要。

可以利用直接励磁冲击，在电流互感器线圈二次侧产生的直流响应，用直流毫安或微安表观察指针的摆动来确定极性关系，具体做法见图2。

变压器产生零序电流的原因1. 引言变压器是电力系统中常用的电力设备，用于改变交流电压的大小。

在变压器运行过程中，有时会出现零序电流的现象。

本文将详细介绍变压器产生零序电流的原因，并对其影响和防护措施进行探讨。

2. 零序电流的概念零序电流是指在三相对称系统中，三相线路或设备中的相同相位上出现的不平衡电流。

它通常由非对称负荷或故障引起，会导致系统不稳定和设备损坏。

3. 变压器产生零序电流的原因变压器产生零序电流主要有以下几个原因：3.1 对称负载不平衡当变压器连接对称负载时，如果三相负载不完全均衡，会导致负载之间存在差异。

由于负载不平衡，使得各相之间存在差异性导致了零序电流的产生。

3.2 非线性负载非线性负载是指在工作过程中其阻抗随着电压或电流的变化而变化的负载。

非线性负载会产生谐波，这些谐波会引起零序电流的产生。

3.3 地线故障地线故障是指主电路中一相或多相与地之间发生短路。

当地线故障发生时，会导致零序电流通过变压器的中性点，从而产生零序电流。

3.4 变压器绕组不对称如果变压器绕组不对称，即绕组匝数或连接方式存在差异，会导致变压器产生不平衡。

这种不平衡会引起零序电流的产生。

3.5 非标准接地方式在某些特殊情况下，系统采用非标准接地方式，如阻抗接地、无接地等，会导致零序电流的存在。

4. 零序电流对变压器的影响零序电流对变压器有以下几个主要影响：4.1 热损耗增加由于零序电流的存在，变压器铁芯和绕组会受到额外的磁场激励。

这将导致额外的磁感应强度和涡流损耗，使变压器的热损耗增加。

4.2 绝缘老化零序电流会使变压器绕组和绝缘材料受到额外的电场和热应力，导致绝缘老化加速。

长期下去，可能会导致绝缘击穿和设备故障。

4.3 振动和噪声由于零序电流的存在，变压器内部会产生不平衡的磁场，从而引起振动和噪声。

这些振动和噪声不仅会影响设备的正常运行，还可能对周围环境造成干扰。

5. 零序电流的防护措施为了减少或防止变压器产生零序电流，可以采取以下措施：5.1 对称负载均衡在设计和运行过程中，应尽量保证变压器连接对称负载，并进行负载均衡。

变压器中性线上零序电流互感器的正确接法变压器中性线上零序电流互感器的正确接法变压器中性线上的零序电流互感器在电力系统中有着重要的作用，它可以检测系统中的零序电流，并通过监测结果反馈给控制系统，以实现对系统的保护和控制。

但是，若在接线过程中出现问题，可能会影响换流站的运行，甚至导致电力系统发生故障，因此变压器中性线上零序电流互感器的正确接法尤为关键。

在论述变压器中性线上零序电流互感器的正确接法之前，我们首先需要了解它的原理。

零序电流是指电力系统中三相电流的矢量和为零的电流，其通常与故障、绕组接地等问题有关。

零序电流互感器则是用于检测电力系统中的零序电流的传感器，它可以将变压器中性线上的零序电流转化为与之成比例的信号输出，以便控制系统进行处理。

在进行变压器中性线上零序电流互感器的接线时，需要注意以下几点：1. 接线位置由于变压器中性线上的零序电流较小，因此需要在接线位置上后续电路时注意避免短路。

在接线时应将零序电流互感器放置在变压器中性点附近，这样可以得到比较准确的零序电流值，并易于接线。

2. 接线方式在接线时需要注意，应该按照互感器的导线颜色和绝缘保护层进行接线。

通常，互感器的红线应当接到电源负极，黑线应当接到负载侧的线夹之间，保证互感器的通用性。

3. 保护措施由于变压器中性线上的电压较低，需要对接线设备进行保护，防止因误接产生高电压浪涌。

因此，在接线处应加装防浪涌器等保护装置，减小电感电压，并防止电缆或设备烧损。

在变压器中性线上零序电流互感器接线时需注意的这些要点，可以在一定程度上提高系统的安全性和稳定性，减少电力系统事故的发生。

同时，应切实加强对电力系统的监测和维护，及时发现问题，及时采取措施解决，以确保电力系统的安全和可靠运行。

除了正确的接线方式，变压器中性线上零序电流互感器的正确安装和使用也是至关重要的。

以下是一些值得注意的方面：1. 安装位置变压器中性线上零序电流互感器应该放置在距离变压器中性点尽可能近的位置上，这有利于减少测量误差。

②三种基本情况：
(1) 当某侧施加零序电压——能产生零序电流 ——该侧与外电路接通 ——只有 Y0 侧才能与外电路接通。 (2) 当某侧绕组中有感应 E0 & E0 施加到外电路后能提供 I0 通路 ——该侧绕组端点才能与外电路接通 ——只有
Y0 侧能与外电路接通。
(3) △ 绕组中，E0 不能作用到外电路中， 但能在三相绕组中形成环流
II(0) I Ⅱ
Ⅲ
III(0) IIII(0)
II(0) II(0) 3(II(0)-III(0))
jxII
I VI(0) II(0)
Ⅱ
I (0)
jxI jxm(0)
jxIII
Ⅲ
I III(0)
三、自耦变压器的零序等值电路及其参数
2、中性点经阻抗接地的自耦变压器0序等值电路及其参数 (1)、YN,yn
I-II I-II
n 1 k12
2
零序等值参数：
xI-III 3xn xI-III
2 xII-III 3xn k12 xII-III
xI xI 3xn 1 k12
xII 3xn k12 k12 1 xII xIII xIII 3xn k12
四、注意的问题 (1) 不论何种绕组接线方式，T的参数均是归算到 I 侧；
(2) 不论普通T还是自耦T，当中性点经阻抗接地时，必须先求得各侧
有名电流值，才能计算出中性点电压： (3) 三绕组变压器通常有一△侧，xm(0)≈∞
I II(0) jxI
Ⅱ
jxII
I'II(0)
jxm(0)
Ⅰ II(0)
II(0) II(0)

图１ 是 自耦变压 器 一次 系统接 线 图， 当高 压侧ｄ 点发 生接地 短路 故 障时 ， 其 １ ｌ 口 一
零序 电压 ， ～ 路 点的 一 、 厶
分 别为 折合 到 中压 侧 的 电流 。
为高、 中压 侧零序 电流之差 ， 通
图３ 是 自耦变压器三相零序电流分布图， ， 、 厶 、 为高、 中、 低三侧的零
１ １
ｔ ｇａ ａ １ ／（
— ２ Ｇ Ｃ ｗ）
—
ｗ
式中 ： Ｋ、 Ｇ 、 ｃ ． 为不可变量。 所 只要相应增大Ａ， ｔ ｇ Ⅸ也便增大， 问题
（ 一 丽ｎ ｎ Ｘ ￣ ％ １ －
电 流厶 将随 着中压侧系统阻 抗 。 的变化而变化， 当（ ＋ 时 ，中 性 线 零 序 电 流 Ｉ ｏ 。 ： ０ ，（ Ｘ ｏ ＋ Ｘ ｏ ） ＞ （ Ｈ 。 一 １ ）
㈩
） ＝ （ 。 ： 一 １ ） Ｘ ｏ 变为
侧
序 电流 ， 公 共绕组 中的零序 电流 Ｌ ＝ Ｌ
．． ．
～
过 接地 点流 人大地 ， 自耦变 压 器 中心 线 上的零 序 电流 为
低压 侧
１ ＿ ● Ｌ ； ；Ｊ
ｌ ｏ ２ ＝ ３ １ ｏ ２ ＝ ３ （ Ｉ ｏ － ｌ ｏ ２ １
由图２ 可知
（ １ ）
压 高 ● Ｈ Ｙ 』
， ，
［ 关键 词］ 自耦 变压 器 ， 零 序 电流方 向保 护 、 零 序 电抗 中 图分类 号 ９ －９ １ ４ Ｘ（ ２ ０ １ ５ ） ０ ９ —０ １ ２ ０ — ０ １
式中
１ ／‘ １ ＋
）
４ 问题 解 决
当Ａ、 Ｋ、 Ｇ 既 定时 ， ’ 是ｔ ｋ 的 一次 函数 。 在 图３ —１ ９凝 器 与压缩 机性 能 曲线 图中 ， 将 冷 凝器 的排 热量 ’ 曲线 与冷 凝器 热负荷 曲线 作于 同一 坐标 上， 则 ’ 曲线在 横坐 标 的起点 相 应于进 水 温度 ． ， 而 其斜 率 与 Ｋ、 Ａ、 Ｇ ｗ大 小有 关 ， 热负荷 Ｑ ｋ 曲线可 根据 式Ｑ ： Ｑｎ ＋ Ｐ ． 和压缩 机性 能 曲线近似 作 出（ 指 示功 率Ｐ ： Ｐ－ ｎ ｍ， 机 械效 率 ｍ约取 ０ ． ９ ） 在冷 凝器 工况 稳定 时 ， ｑ应 等于 热负荷 Ｑ， 即稳定 工 况点为 排 热量 曲线与 热 负荷 曲线 的 交点 Ｃ， 其 横坐 标 即给 出 了值 （ 馗 。
