下载文档原格式
纸箱纸板物性计算方法纸箱和纸板是广泛应用于包装行业的材料，其物理性质对于包装设计和使用非常重要。
纸箱和纸板的物性计算方法可以基于材料的密度、强度和刚度等方面。
下面将详细介绍纸箱纸板物性计算方法。
1.密度计算方法：纸箱和纸板的密度是指单位体积内的质量。
计算纸箱和纸板的密度常用以下公式：密度=质量/体积其中，质量可以通过称重仪器进行测量，体积可以通过测量纸箱或纸板的外观尺寸来计算，如果是规则形状的纸箱或纸板，可以使用以下公式计算体积：体积=长度x宽度x高度2.强度计算方法：纸箱和纸板的强度是指其承受外力的能力。
常用的纸箱和纸板强度计算方法包括以下几种：(1)层压度：纸箱和纸板的层面厚度可以通过测量纸板的厚度，或者将纸板分解开以计算单层厚度来得到。
层压度是衡量纸箱和纸板抗压强度的重要指标。
(2)纸箱抗压强度：纸箱的抗压强度是指在垂直方向上能承受的力。
通常通过在纸箱顶部施加垂直力并记录其承受的最大值来计算纸箱的抗压强度。
(3)纸板抗弯强度：纸板的抗弯强度是指纸板在受到侧向外力时能够抵抗变形的能力。
通过在纸板上施加横向力并记录其弯曲距离来计算纸板的抗弯强度。
3.刚度计算方法：纸箱和纸板的刚度是指其扭曲或变形的能力。
常用的纸箱和纸板刚度计算方法包括以下几种：(1)纸箱刚度：纸箱的刚度可以通过测量纸箱抗折断的力来计算。
一般来说，纸箱抗折程度越大，刚度越大。
(2)纸板刚度：纸板的刚度可以通过测量纸板抵抗折断、弯曲或变形的程度来计算。
一般来说，纸板越硬，刚度越大。
除了以上介绍的常用计算方法外，还可以通过实验室测试来获得更准确的纸箱和纸板物性数据。
例如，可以使用拉力测试机来测量纸箱和纸板的拉伸强度，用压力测试机来测量纸箱和纸板的抗压强度等。
总结起来，纸箱和纸板的物性计算方法主要涉及密度、强度和刚度等方面。
通过合理计算和实验测试，可以获得纸箱和纸板的物性数据，为包装设计和使用提供参考依据。
----------专业最好文档，专业为你服务，急你所急，供你所需-------------紙箱抗壓強度一. 紙箱的抗壓受以下因素的影響1. 溫濕度,其影響關係圖如下： 抗紙 壓箱 強含 度 水 率 %含水率% 溫度25℃下,相對濕度%2. 印刷方式對抗壓的影響,主要有以下兩種：A. 在右圖左右或前後兩面印刷方式中,水性印刷 導致抗壓下降約10%,油性印刷導致抗壓下 降約25%左右。
B. 在右圖中四嘜都印刷,水性印刷導致 抗壓下降約15%,油性印刷導致抗壓下降約38%。
3．手挽孔位置對抗壓的影響A. 手挽孔面積越大,抗壓越小。
B. 手挽孔越接近上下搖蓋位置,抗壓越小。
C. 手挽孔越接近長寬壓線位置,抗壓力越小。
D. 手挽孔在紙箱中央位時,抗壓降低約2~4%,在紙箱壓線位置附近時,抗壓下降約10%。
----------专业最好文档，专业为你服务，急你所急，供你所需-------------二. 紙箱長寬高對耐壓率的影響1. 紙箱周邊長愈大,耐壓強度愈高,見下圖：抗壓計算公式①P=K*G(H-h)(kg*f)/h*s (cm 2)式中：K 表示強度保險係數;G 表示紙箱內裝貨物的重量(kg);H 表示堆碼高度(cm) h 表示紙箱高度; S 表示紙箱底面積(cm 2)。
另：強度係數K 根據紙箱所裝貨物的貯存 日期或貯存條件所決定: 貯存期<30天, K=1.6 ; 貯存期30天~100天, K=1.65 ;貯存期100天以上, K=2 。
2.紙箱高度一定,周邊長一定,寬度爲長度之0.6倍時, 即:H 一定,Z 一定,且W=0.6L 時,P 值最大。
說明:坐標中斜線實爲曲線 豎實線應爲虛線。
另:紙箱抗壓強度計算公式②：P=Rx*{(4Ax/Z) }2/3*J*Z說明：P表示箱之耐壓強度kg*f; Ax表示楞別常數;Z箱之周邊長cm; J表示箱之常數。
Rx=(面、裏紙環壓強度+芯紙環壓強度*瓦楞率)/6P=Rx*f(Z)21/3常規測試一.水墨的耐磨度相關技術參數.摩擦的速度V=43回/分鍾; 荷重：20±0.2N摩擦行程：60mm; 摩擦回數：40回約.樣品大小：50mm*220mm二.原紙的耐折度相關技術參數.測試張力F=9.81N(一般情況); 範圍：4.9N~14.7N;搖擺幅度：135°(雙折次數); 折疊速度：(175±10)次/分;樣品大小：150mm*15mm;雙折次數：1~6*104三.縱向撕裂度相關技術參數.儀器的測試範圍：0~1000MN; 樣品大小：(75±0.25mm)*(63±0.25mm); 試樣切口長度：20mm; 撕裂長度：43mm；實際撕裂度值：Et=16I/N其中, Et表示：被測試樣的實際撕裂度值MN；N表示：被測試樣的張數；----------专业最好文档，专业为你服务，急你所急，供你所需-------------I表示：標尺讀數M N(gf)四.邊壓強度相關技術參數.測量範圍：0~3000N；讀數值相對誤差：≦±1%；上壓板下降速度：勻速12.5 ±2.5mm/min樣品尺寸：(25±0.25mm)*(100±0.25mm)垂直邊壓強度公式：kg*f/cm表示R=F/9.8L其中,R表示垂直邊壓強度：kg*f/cm；F表示最大壓力值：N；L表示試樣的長邊尺寸五.耐破強度相關技術參數.原紙夾緊力≧5 kg*f/cm2；紙板夾緊力≧8 kg*f/cm2六.環壓強度相關技術參數.試樣尺寸：(152±0.25mm)*(12.7±0.25mm),且試樣不得損傷、有壓痕.環壓強度：R=F/9.8 ,單位kg*f/0.152m----------专业最好文档，专业为你服务，急你所急，供你所需-------------。
纸板物理性能指标物理指标单位单坑瓦楞纸板K3K K5K K3A K3B A3A A3B A5B B3B B3C耐破强度kgf/cm2kpa1030~11761078~1323882~1078686~833637~784530~637568~686441~588372~441343~392 LBS/in2149~170156~192128~156100~12192~11477~9282~9964~8554~6450~57边压强度KN/mN/m≥3500≥4500≥3000≥2600≥2600≥2200≥2500≥1800≥1700≥1600物理指标单位双坑瓦楞纸板K=K K=A K=B A=A A=B A=C B=B B=C C=C C=3耐破强度kgf/cm2kpa1225~14211030~1225930~1078882~1078735~930608~784608~784490~637392~490343~441 LBS/in2177~206149~177~156128~156106~ 88~11488~11471~9257~7150~64边压强度KN/m≥5≥4≥3N/m≥5500≥5000≥4500≥4500≥4000≥3200≥3200≥3000≥2800≥2600备注1：测试依据：GB/T6545-1998 、GB/T6546-1998备注2：测试环境：温度23±1℃，相对湿度〔50±2〕%出口产品包装用瓦楞纸板本标准适用于制造出口产品运输包装用瓦楞纸箱的瓦楞纸板〔以下简称瓦楞纸板〕。
1术语瓦楞纸板由箱板纸和通过瓦楞辊加工成波形的瓦楞纸粘合而成的板状物单瓦楞纸板由两层箱板纸和一层瓦楞纸加工而成的瓦楞纸板见图1。
双瓦楞纸板由两层箱板纸、两层瓦楞纸和一层夹芯加工而成的瓦楞纸板，见图2。
2技术要求种类按照瓦楞纸板的物理强度，将单瓦楞纸板和双瓦楞纸板分别分为4种，见表1。
表1注：①水分是指瓦楞纸板离机后30-60min时的水分。

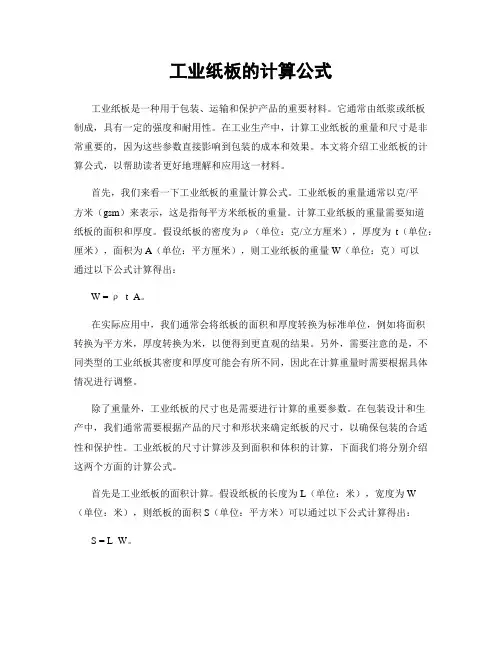

工业纸板的计算公式工业纸板是一种用于包装、运输和保护产品的重要材料。
它通常由纸浆或纸板制成，具有一定的强度和耐用性。
在工业生产中，计算工业纸板的重量和尺寸是非常重要的，因为这些参数直接影响到包装的成本和效果。
本文将介绍工业纸板的计算公式，以帮助读者更好地理解和应用这一材料。
首先，我们来看一下工业纸板的重量计算公式。
工业纸板的重量通常以克/平方米（gsm）来表示，这是指每平方米纸板的重量。
计算工业纸板的重量需要知道纸板的面积和厚度。
假设纸板的密度为ρ（单位：克/立方厘米），厚度为t（单位：厘米），面积为A（单位：平方厘米），则工业纸板的重量W（单位：克）可以通过以下公式计算得出：W = ρ t A。
在实际应用中，我们通常会将纸板的面积和厚度转换为标准单位，例如将面积转换为平方米，厚度转换为米，以便得到更直观的结果。
另外，需要注意的是，不同类型的工业纸板其密度和厚度可能会有所不同，因此在计算重量时需要根据具体情况进行调整。
除了重量外，工业纸板的尺寸也是需要进行计算的重要参数。
在包装设计和生产中，我们通常需要根据产品的尺寸和形状来确定纸板的尺寸，以确保包装的合适性和保护性。
工业纸板的尺寸计算涉及到面积和体积的计算，下面我们将分别介绍这两个方面的计算公式。
首先是工业纸板的面积计算。
假设纸板的长度为L（单位：米），宽度为W（单位：米），则纸板的面积S（单位：平方米）可以通过以下公式计算得出：S = L W。
在实际应用中，我们通常会将长度和宽度转换为相同的单位，以便得到更方便的计算结果。
另外，需要注意的是，对于非规则形状的纸板，面积的计算可能会更为复杂，可能需要将其分解为若干个规则形状的部分来计算。
其次是工业纸板的体积计算。
假设纸板的长度为L（单位：米），宽度为W（单位：米），厚度为H（单位：米），则纸板的体积V（单位：立方米）可以通过以下公式计算得出：V = L W H。
与面积计算类似，对于非规则形状的纸板，体积的计算可能也会更为复杂，可能需要将其分解为若干个规则形状的部分来计算。
瓦楞纸箱抗压强度的抗氏计算公式2010-5-21来源：东莞勤达仪器有限公司 >>进入该公司展台瓦楞纸箱是由各层面的瓦楞原纸构成，瓦楞纸箱的抗压公式是根据纸板原纸的物理性能计算瓦楞纸箱的抗压强度，看其能否满足要求。
也可以根据预定的瓦楞纸箱的抗压强度要求选择一定的瓦楞纸板原纸。
现有的抗压强度计算公式很多，但大多是沿用国外的，不易理解和记忆，很难使中国现有的瓦楞纸箱设计人员掌握。
而在各企业当中，因抗压设计的难度往往使价格设计与纸箱抗压强度设计脱离开，容易造成原料的浪费或抗压不够的质量问题。
而抗氏公式在设计与生产的衔接中，避免了设计中的盲目性，增加了生产之初对纸箱抗压强度的可预测性。
瓦楞纸箱是由各层面的瓦楞原纸构成，抗氏公式是根据纸板原纸的物理性能计算纸箱的抗压强度，看其能否满足要求；也可以根据预定瓦楞纸箱的抗压强度要求，选择一定的瓦楞纸板原纸。
P=Px.KP—瓦楞纸箱的空箱抗压强度(单位N)Px—瓦楞纸板原纸的横向综合环压强度(单位N/cm)。
其中，三层瓦楞纸板原纸的综合环压强度的计算公式为：Px=(R1+R2+RmC)／15.2五层瓦楞纸板原纸的综合环压强度的计算公式为：Px=(R1+R2+R3+Rm1C1+Rm2C2)／15.2Rn---面纸横向环压强度的测试力值(N/0.152m)Rmn---楞纸横向环压强度的测试力值(N/0.152m)C---瓦楞收缩率，即瓦楞芯纸与面纸的长度之比。
(CA=1.532,CB=1.477,Cb=1.361) K—综合环压在纸箱空箱抗压强度中的有效值，计算公式为：K三A=30.3+0.275Z-0.0005Z2K三C=27.9+0.265Z-0.0005Z2K三B=24.6+0.235Z-0.0005Z2K五AA=41.7+0.355Z-0.0005Z2K五BB=33.2+0.305Z-0.0005Z2K五CC=38.1+0.345Z-0.0005Z2K五AB=38.2+0.335Z-0.0005Z2K五AC=40.2+0.355Z-0.0005Z2K五BC=35.7+0.325Z-0.0005Z2三A---三层A楞箱,三层箱周长的取值范围：70-200cm五AC---五层AC楞箱，五层箱周长的取值范围：70-300cm各企业在生产过程中只会涉及到部分楞型，所以只需根据本企业的所用楞型选择相对应的抗氏公式。
纸箱材积计算公式
在进行物流物品运输和仓储活动中，纸箱作为重要的包装容器，具有极其重要的作用。
纸箱重量和材积都是影响运输成本的重要因素，因此，正确地计算纸箱材积是运输物品和仓储物品时必不可少的一步。
纸箱材积一般可以通过称重或者计算来定义。
首先，需要明确纸箱的几何尺寸：纸箱的长度LL，宽度WW，高度HH，及其相交接的表面积。
根据纸箱的几何尺寸，纸箱的材积可以由下面的几何公式计算得出：
V = 2( L x W + L x H + W x H ) + L x W x H
以上公式中，V表示纸箱材积，L表示纸箱长度，W表示纸箱宽度，H表示纸箱高度。
除了使用计算来计算纸箱材积外，还可以使用实际的称重方法来确定纸箱的材积。
使用该方法时，可以先将空纸箱称重，记录空纸箱的重量w1；再将装有物品的纸箱称重，记录装有物品的纸箱的重量w2；最后，可以根据以下公式计算纸箱的材积：
V = (w2 - w1) / d
其中，V表示纸箱材积，w2表示装有物品的纸箱的重量，w1表示空纸箱的重量，d表示纸板的密度。
在物流实践中，除了通过计算和称重来计算纸箱材积外，还可以通过3D扫描和电子称的方式，快速的获取纸箱的几何尺寸，从而准确的计算出纸箱的材积，这是当今物流处理过程中，应用最广泛
的方法。
简言之，纸箱材积计算，在计算物流物品运输和仓储活动中物品的运费时起着重要的作用，在不同的物流行业中，有不同的方法可以计算出纸箱的材积，如几何计算、实际称重和3D扫描等。
同时，要避免过大或过小的纸箱承载重量，以保证物品的安全运输和仓储。
综上所述，正确地计算纸箱的材积，对于物流公司来说，是一项必不可少的任务，也是物流行业在成本控制方面的重要环节。
纸箱计算公式纸箱的计算公式东莞大全仪器瓦楞纸箱强度是包装容器质量检验的重要技术指标，这些指标的高低，一方面反映了原材料质量的优劣程度，另一方面也反映了加工工艺的质量状况。
生产工艺情况表明，要提高瓦楞纸箱的强度，仅仅靠采购好的原材料是不够的，做好生产过程的质量控制，也是提高瓦楞纸箱强度的重要一环。
所以，正确了解和认识影响瓦楞纸箱强度的有关因素，对于更好地进行生产和提高产品质量都具有十分重要的意义。
原纸技术指标及其与瓦楞纸箱强度的关系定量定量又称为克重，它是指每平方米纸的重量，用g／m2表示。
定量的计算公式为：试样称量／试样的面积。
定量是衡量纸张物理性能的重要指标，一般来说，纸的定量高，它的抗张强度、环压强度、撕裂度、挺度和厚度指标相对就高。
用高定量的纸材制作瓦楞纸箱，其抗压强度相对就高些。
所以，要制作强度高的瓦楞纸箱，选择高定量的纸材，往往是客户的基本要求之一。
紧度它是指每立方厘米纸张的重量，用g／cm3来表示。
其计算公式为：纸的紧度如何，反映了它的纤维组织结构的疏密程度。
箱板纸和瓦楞纸的紧度值高，它们的耐破度、环压强度、耐戳穿和抗张性能相对就好，那么，纸箱的整体强度相对也就高。
但是，若紧度过大，纸材容易脆裂，尤其是白板纸，紧度值若明显大于标准，其耐折度性能将会有所下降。
所以，用白板纸作面层裱合的瓦楞纸板，不宜采用紧度过高的白板纸，以免影响纸箱摇盖的耐折度。
环压强度将标准试样长(纵向)152±0.2mm，宽12.7±0.1mm，取10片进行检测，其中5片正面朝外进行检测。
另外5片反面朝外装入环形托盘中检测，之后，通过公式换算就可以求出原纸的环压强度。
一般来说，用环压强度好的纸制作出来的纸箱强度相对就高。
环压强度计算公式为：RF／152。
式中的R表示环压强度，单位kN／m；F是试样压溃时读取的力值，单位N；152是试样的长度，单位mm。
国标中的环压指数的标准数值，是衡量原纸的抗压性能的重要指标，它是指原纸的环压强度与定量的比值，单位为N·m／g。
一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。
①凯里卡特（K.Q.Kellicutt）公式a. 凯里卡特公式P——瓦楞纸箱抗压强度（N）；Px——瓦楞纸板原纸的综合环压强度（N/cm）；aXz——瓦楞常数；Z——瓦楞纸箱周边长（cm）；J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下Rn——面纸环压强度测试值（N/0.152m）Rmn ——瓦楞芯纸环压强度测试值（N/0.152m）C——瓦楞收缩率，单瓦楞纸板来说双瓦楞纸板公式中的15.2(cm)为测定原纸环压强度时的试样长度。
Z 值计算公式Z=2(L0+B0)Z——纸箱周边长（cm）；L0——纸箱长度外尺寸（cm）B0——纸箱宽度外尺寸（cm）；a z X、J、C值可查表b.06 类纸箱抗压强度计算公式：P0201 ——0201 箱型用凯里卡特公式计算的抗压强度（N）；a——箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5％。
②马丁荷尔特（Maltenfort）公式P——瓦楞纸箱抗压强度（N）；CLT- O ——内、外面纸横向平压强度平均值（N/cm）。
③沃福（Wolf）公式Pm——瓦楞纸板边压强度（N/m）④马基（Makee）公式Dx——瓦楞纸板纵向挺度（MN·m）Dy——瓦楞纸板横向挺度（MN·m）马基简易公式：包卷式纸箱抗压强度计算公式：PwA——包卷式纸箱抗压强度（N）；Pm ——瓦楞纸板边压强度（N/m）a——常数b——常数⑤APM 计算公式考虑箱面印刷对抗压强度的影响。
a——箱面分类系数；s——纸板强度系数。
⑥由原纸强度计算纸板强度的公式Pm ——瓦楞纸板边压强度（N/m）；R1——外面纸环压强度（N/0.152m）；R2——内面纸环压强度（N/0.152m）；CMT——瓦楞芯平压强度（N/0.152m）。
0201型瓦楞纸箱抗压强度的抗氏计算公式瓦楞纸箱是由各层面的瓦楞原纸构成，瓦楞纸箱的抗压公式是根据纸板原纸的物理性能计算瓦楞纸箱的抗压强度，看其能否满足要求。

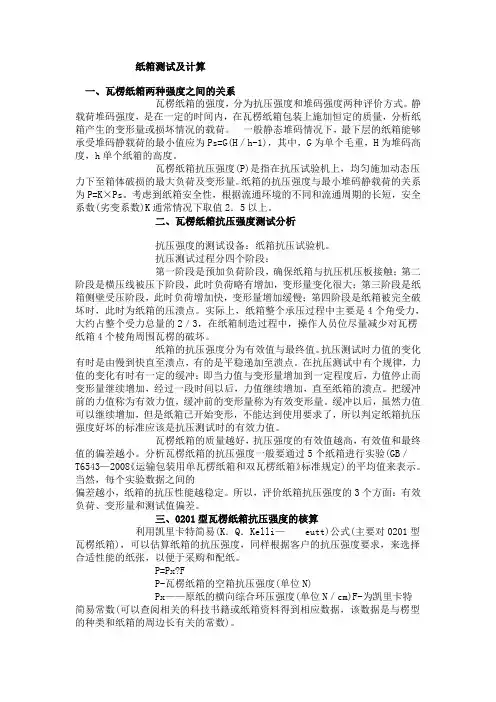

纸箱测试及计算一、瓦楞纸箱两种强度之间的关系瓦楞纸箱的强度，分为抗压强度和堆码强度两种评价方式。
静载荷堆码强度，是在一定的时间内，在瓦楞纸箱包装上施加恒定的质量，分析纸箱产生的变形量或损坏情况的载荷。
一般静态堆码情况下，最下层的纸箱能够承受堆码静载荷的最小值应为Ps=G(H／h-1)，其中，G为单个毛重，H为堆码高度，h单个纸箱的高度。
瓦楞纸箱抗压强度(P)是指在抗压试验机上，均匀施加动态压力下至箱体破损的最大负荷及变形量。
纸箱的抗压强度与最小堆码静载荷的关系为P=K×Ps。
考虑到纸箱安全性，根据流通环境的不同和流通周期的长短，安全系数(劣变系数)K通常情况下取值2．5以上。
二、瓦楞纸箱抗压强度测试分析抗压强度的测试设备：纸箱抗压试验机。
抗压测试过程分四个阶段：第一阶段是预加负荷阶段，确保纸箱与抗压机压板接触；第二阶段是横压线被压下阶段，此时负荷略有增加，变形量变化很大；第三阶段是纸箱侧壁受压阶段，此时负荷增加快，变形量增加缓慢；第四阶段是纸箱被完全破坏时，此时为纸箱的压溃点。
实际上，纸箱整个承压过程中主要是4个角受力，大约占整个受力总量的2／3，在纸箱制造过程中，操作人员位尽量减少对瓦楞纸箱4个棱角周围瓦楞的破坏。
纸箱的抗压强度分为有效值与最终值。
抗压测试时力值的变化有时是由慢到快直至溃点，有的是平稳递加至溃点。
在抗压测试中有个规律，力值的变化有时有一定的缓冲：即当力值与变形量增加到一定程度后，力值停止而变形量继续增加，经过一段时间以后，力值继续增加，直至纸箱的溃点。
把缓冲前的力值称为有效力值，缓冲前的变形量称为有效变形量。
缓冲以后，虽然力值可以继续增加，但是纸箱已开始变形，不能达到使用要求了，所以判定纸箱抗压强度好坏的标准应该是抗压测试时的有效力值。
瓦楞纸箱的质量越好，抗压强度的有效值越高，有效值和最终值的偏差越小。
分析瓦楞纸箱的抗压强度一般要通过5个纸箱进行实验(GB／T6543—2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》标准规定)的平均值来表示。
1. 环压强度(RCT＝Ring Crush Test)定义:原纸一项重要性能参数，主要是指箱板纸和瓦楞纸的横向(CD)/纵向(MD)压缩强度，国内常用单位为牛/米（N/m）或千克力/0.单位为磅/6英寸(lbs/6in)。
在这里顺便担一下事与环压指数(RCT Index)许多人很容易混淆这两个概念，实际上它们是完全不同的，环环压强度与纸的基本克重之间的关系，其单位是牛.米每克(N·m/g). 环压强度(LBS/6IN)与环压指数(N·m/g)的关系是RCT=INDEX(影响：RCT反映了纸和纸板的抗压缩强度，根据纸纹的方向不同，分为横向(CD=Corrugated Direction)和纵向(MD=Machine Dire 算瓦楞纸板的边压强度和选择正确的纸板配纸组合有重要的参考价值，纵向(MD)使用较少。
2. 边压强度(ECT=Edge Crush Test)定义：瓦楞纸板的边压强度是指承受平行于瓦楞方向压力的能力。
它是瓦楞纸板的两大重要参数(另一个为破裂强度BST)之一。
单位是：试仪器的单位是kgf/dm,不过在技术沟通和质量要求中很少用到。
影响：瓦楞纸板边压强度的高低直接决定了纸箱的抗压承重能力，在结构已经确定的情况下，它会影响到包装物件的堆载高度ECT与RCT之间关系公式：边压强度(ECT)=SUM[RCT(面纸) + RCT(瓦楞芯纸) x 瓦楞伸长系数Takeup Factor]3. 空箱抗压强度(BCT=Box Compression Test)定义：瓦楞纸箱的抗压强度是指在压力试验机均匀施加动态压力的情况下直到箱体破损所能承受的最大负荷及变形量。
其单位是：KGF影响：空箱抗压强度主要是包装工程师对包装运输及堆码的一项评估参数，虽然其理论值可以在设计阶段计算出来，但出于对印刷，模品的安全考虑，会对包装箱进行空箱抗压测试。
再根据空箱抗压强度(BCT)值并综合考虑运输条件，仓储条件以及流通周期来决定其是否ECT与BCT之间关系公式：空箱抗压强度(BCT)＝5.87 x 边压强度(ECT) x [外箱周长(perimeter of box) x 纸板厚度(Caliper)]1/21.514. 堆码强度(Stacking)总抗压影响：堆码强度不足时会发生坍塌，对产品造成损坏，所以在设计纸箱前对堆码强度的计算是非常有必要的。
瓦楞纸箱的计算公式及测量方法瓦楞纸箱的计算公式及测量方法一、瓦楞纸板主要分为那几种以及它们的用途：1.三层瓦楞纸板；又叫单瓦楞纸板（常用的包含单A型、单B型、单E型）主要用于包装重量较轻的内包装物，其结构是由一张瓦楞纸两面各粘一张里面纸组合而成。
2.五层瓦楞纸板；主要用于单件包装重量较轻且易破碎的内装物；五层瓦楞纸箱又叫双瓦楞纸箱，五层瓦楞纸箱的结构是由：面纸、里纸、一张芯纸和两张瓦楞纸粘合而成，楞型的组合通常采用AB型、AC型、BC型、AE型、BE型和EE型。
还有一种特殊的瓦楞叫AB复合瓦，是用6层原纸合成，愣型也属于AB型，但是A瓦一般是用两张瓦楞纸复合在一起，作用是为了增加强度，但是厚度又没有七层的厚，强度和七层的差不多，这种箱子装柜好装又可以保证强度。
3.七层瓦楞纸板：七层瓦楞纸箱由下列纸板组成三层瓦楞箱板纸（主要用于重型商品的包装，如摩托车、健身器材、烟箱等）；组成：由面纸、瓦楞纸、芯纸、瓦楞纸、芯纸、瓦楞纸、里纸粘合而成。
是由3张瓦楞2张芯纸和里外面纸组成，瓦楞楞型的组合通常采用BAB型、BAA 型、BAC型。
4.瓦楞原纸制作瓦楞纸的系数的确定瓦楞原纸因压瓦楞后引起纸张长度方向上的缩短其缩短比值称为压缩比系数，通常也可叫楞率。
此项系数各制造厂无统一标准，其原因在于各制造厂的生产能力、管理水平的高低、瓦楞辊使用时间直接影响瓦楞纸的收率高低，但瓦楞包装界一般默认如下系数；A楞的压缩比系数为1.59，即1.59米的瓦楞纸压瓦楞后为1米长。
B楞的压缩比系数为1.36，即1.36米的瓦楞纸压瓦楞后为1米长。
C楞的压缩比系数为1.50，即1.50米的瓦楞纸压瓦楞后为1米长。
E楞的压缩比系数为1.27，即1.27米的瓦楞纸压瓦楞后为1米长。
瓦楞种类瓦楞高度（mm）30cm标准楞数A型 4.5-4.8 34+2B型 2.5-3.0 50+2C型 3.5-3.8 38+2E型 1.1-2.0 96+4 我司目前为A瓦和B瓦。
瓦楞纸箱重量计算方法瓦楞纸箱重量计算方法:1.计算纸箱面积（总长*总宽）总长=（纸箱长度+纸箱宽度）*2+接头（一驳箱）总长=（纸箱长度+纸箱宽度+接头）*2 （双驳箱）总宽=（纸箱宽度+上盖尺寸+下盖尺寸即纸板订料面积=纸度*纸长2.计算单位面积的重量：AB楞=面纸基重+B楞基重*1.36（瓦楞率）+芯纸基重+A楞纸基重*1.51（瓦楞率）+底纸基重B楞=面纸基重+B楞纸基重*1.36（瓦楞率）+底纸基重瓦楞率是对瓦楞芯纸额外消耗的纸板长度的描述。
不同楞型纸板的瓦楞率通常如下：A=1.51，B=1.36，C=1.44，E=1.31，F=1.23。
由于生产厂家所用瓦楞辊的初始规格不同以及在机器上耗用纸板的不同，不同机器的瓦楞率也各有差异。
3.注意事项：在实际确认的过程中，经常发现实际重量比计算重量重5-10%，是由于原纸本身有5%的定量差，往往偏上比较多，另一方面原纸状态度下，含量水率比较低（尤其是进口纸），走成纸板以后，含水率会比原纸时增加，所以导致实际重量比较量值重5-10%。
我们在计算重量过程中再加上5%的校准值，这样比较接近实际值。
4.案例分析：普通箱430*410*620MM，BC楞，材质：A=A A=160G 坑纸=120G 芯纸=90G 坑纸120G A=160G面积：长=（430+410）*2+40=1720MM/1000=1.720M宽=620+207+207=1034MM/1000=1.034M长*宽=1.720*1.034=1.778M2单位重量=160+120*1.36+90+120*1.44+160=746G纸箱重量=1.778*746*1.05=1392G。

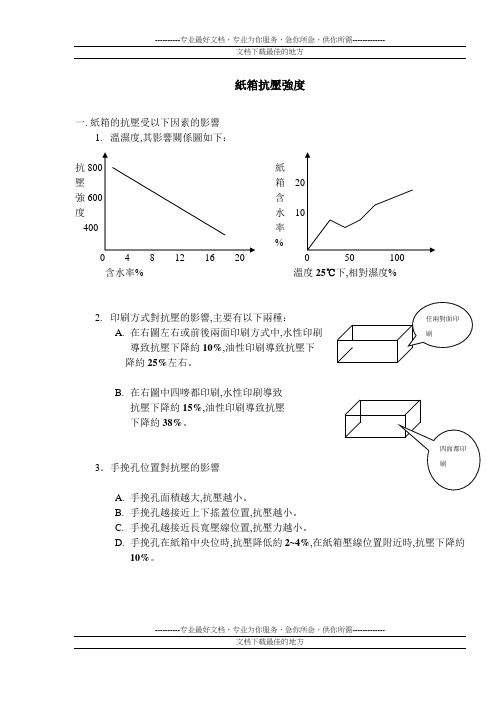

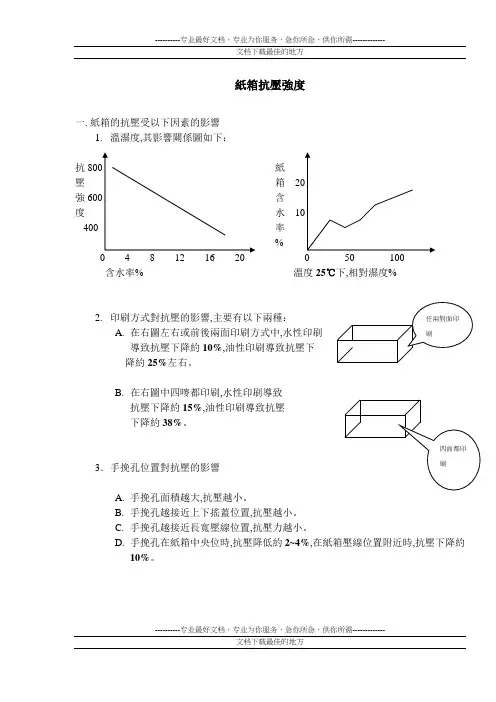

紙箱抗壓強度
一. 紙箱的抗壓受以下因素的影響
1. 溫濕度,其影響關係圖如下：
抗
紙 壓
箱 強含 度 水 率 %
含水率% 溫度25℃下,相對濕度%
2. 印刷方式對抗壓的影響,主要有以下兩種：
A. 在右圖左右或前後兩面印刷方式中,水性印刷 導致抗壓下降約10%,油性印刷導致抗壓下 降約25%左右。
B. 在右圖中四嘜都印刷,水性印刷導致 抗壓下降約15%,油性印刷導致抗壓
下降約38%。
3．手挽孔位置對抗壓的影響
A. 手挽孔面積越大,抗壓越小。
B. 手挽孔越接近上下搖蓋位置,抗壓越小。
C. 手挽孔越接近長寬壓線位置,抗壓力越小。
D. 手挽孔在紙箱中央位時,抗壓降低約2~4%,在紙箱壓線位置附近時,抗壓下降約10%。
二. 紙箱長寬高對耐壓率的影響
1. 紙箱周邊長愈大,耐壓強度愈高,見下圖：
抗壓計算公式①
P=K*G(H-h)(kg*f)/h*s (cm 2)
式中：K 表示強度保險係數;
G 表示紙箱內裝貨物的重量(kg);
H 表示堆碼高度(cm) h 表示紙箱高度; S 表示紙箱底面積(cm 2)。
另：強度係數K 根據紙箱所裝貨物的貯存 日期或貯存條件所決定: 貯存期<30天, K=1.6 ; 貯存期30天~100天, K=1.65 ; 貯存期100天以上, K=2 。
2.紙箱高度一定,周邊長一定,寬度爲長度之0.6倍時, 即:H 一定,Z 一定,且W=0.6L 時,
P 值最大。
說明:坐標中斜線實爲曲線 豎實線應爲虛線。
另:紙箱抗壓強度計算公式②：
P=Rx*{(4Ax/Z) }2/3*J*Z
說明：P 表示箱之耐壓強度kg*f; Ax 表示楞別常數;
Z 箱之周邊長cm; J 表示箱之常數。
Rx=(面、裏紙環壓強度+芯紙環壓強度*瓦楞率)/6 P=Rx*f(Z)
21/3
常規測試
一.水墨的耐磨度
相關技術參數.
摩擦的速度V=43回/分鍾; 荷重：20±0.2N
摩擦行程：60mm; 摩擦回數：40回約.
樣品大小：50mm*220mm
二.原紙的耐折度
相關技術參數.
測試張力F=9.81N(一般情況); 範圍：4.9N~14.7N;
搖擺幅度：135°(雙折次數); 折疊速度：(175±10)次/分;
樣品大小：150mm*15mm;雙折次數：1~6*104
三.縱向撕裂度
相關技術參數.
儀器的測試範圍：0~1000MN; 樣品大小：(75±0.25mm)*(63±0.25mm); 試樣切口長度：20mm; 撕裂長度：43mm；
實際撕裂度值：Et=16I/N
其中, Et表示：被測試樣的實際撕裂度值MN；
N表示：被測試樣的張數；
I表示：標尺讀數M N(gf)
四.邊壓強度
相關技術參數.
測量範圍：0~3000N；讀數值相對誤差：≦±1%；
上壓板下降速度：勻速12.5 ±2.5mm/min樣品尺寸：(25±0.25mm)*(100±0.25mm)垂直邊壓強度公式：kg*f/cm表示R=F/9.8L
其中,R表示垂直邊壓強度：kg*f/cm；F表示最大壓力值：N；
L表示試樣的長邊尺寸
五.耐破強度
相關技術參數.
原紙夾緊力≧5 kg*f/cm2；紙板夾緊力≧8 kg*f/cm2
六.環壓強度
相關技術參數.
試樣尺寸：(152±0.25mm)*(12.7±0.25mm),且試樣不得損傷、有壓痕.
環壓強度：R=F/9.8 ,單位kg*f/0.152m。
