一、报警代码
1.F10：输出电流检测点失效：
输出电流检测点是伺服控制器检测电机输出功率的重要指标。

出现这一报警的原因很可能是电机母线上的电流值没有正常检测到，或者控制器内部的电流检测电路出现故障，可能是放大器的结构失效，也可能是A/D 转换器的出错。

2.F11：DC组件过载
DC组件过载的报警指示DC电机运行台架上电机电流过载。

原因可能是电机处于锁死或粘连状态，电机容量不够，电机负载过大，或伺服控制器不正常检测电机负载过重。

3.F12：温度传感器信号异常
温度传感器信号异常报警指出，温度传感器的信号输出不正常。

原因很可能是温度传感器的电路失效，或伺服控制器内部的A/D转换器的电路失效，导致无法正常检测温度数值。

二、处理方法
1.F10报警处理方法
（1）检查电机母线是否处于正常状态，是否有破损或过载现象；
（2）检查控制器内部电机输出功率放大器是否正常；
（3）更换A/D转换器；
（4）重新调整控制器电机控制程序。

2.F11报警处理方法：
（1）检查电机是否出现锁死或粘连的情况；（2）检查电机的容量是否足够；。

驱动器故障(回路，IGBT 部件
)
(1)拆除电机电缆，接通伺
服，如果立即发生故障，则
需更换新的驱动器。

电机电缆U ，V ，W 短路。

(2)检查电机电缆连接U ，V ，W 是否短路，连接器导线是
否有毛刺等。

正确连接电机电缆。

电机电缆接地。

(3)检查电机电缆的U ，V ，W 与电机接地线之间的绝缘
电阻。

绝缘不良时请更换新电机。

电机烧毁。

(4)检查电机的各条电缆间
的电阻是否平衡，如不平衡，则需更换电机。

电机电缆接触不良。

(5)检查电机连接部U ，V ，
W 的连接器插头是否脱落，如果松动，脱落，则应紧固。

由于频繁接通，关闭伺服，导
(6)更换驱动器。

请勿通过接
通，切断伺服进行运转，停
止操作。

电机与驱动器不匹配。

(7)检查铭牌所示电机，驱动
器型号(容量)，更换匹配驱。

33
7
INH分配异常
指令脉冲禁止输入功能分配到输入信号SI10之外。
请正确设定针对连接器引线的功能分配。
34
0
电机可动范围设定异常保护
针对位置指令输入范围，电机超过(电机可动范围设定)所设定的电机动作可能范围。
检查电机是否转动。
(1)增益不恰当。
(1)确认增益(位置环增益和速度环增益的平衡)，惯量比。
15
0
过热保护
驱动器散热器，功率元件的温度超过规定值以上。
(1)驱动器的使用温度超过规定值。
(1)降低驱动器使用温度及改善冷却条件。
(2)过载。
(2)提高驱动器，电机的容量。延长加减速时间。降低负载。
报警错误代码
辅助码
保护功能
原因
对策
16
0
过载保护(过载保护)
转矩指令值超过(过载等级设置)设定的过载水平时，根据后述时限特性激活过载保护。
报警错误代码
辅助码
保护功能
原因
对策
0
0
正常
正常
正常
11
0
控制电源电压不足保护
控制电源逆变器的P-N间电压低于规定值。
测量连接器及端子台(L1C，L2C)的线间电压。
(1)电源电压低。发生瞬间停电。
(1)提高电源电压的容量，更换电源。
(2)电源容量不足…受接通主电源时的冲击电流影响，电源电压下降。
(2)提高电源容量。
输出信号(SO1,SO2,SO3)的有在功能分配中未定义编号。
请正确设定针对连接器引线的功能分配。
33
5
I/F输出功能号码异常2
输出信号(SO4,SO5,SO6)的有在功能分配中未定义编号。

(3)驱动器故障(回路故障)
(3)更换新得驱动器。
１2
0
过电压保护
逆变器P－N间电压超过规定值、
测量连接器(L1,L２,L３)得线间电压、
(１)电源电压超过允许输入电压范围、无功补偿电容器与UＰS(无间断电源)造成得电压反弹。
(１)输入正确电压,拆除无功补偿电容器、
用测试仪测量驱动器端子P-B间外接得电阻值,如
(6)更换驱动器。请勿通过接通,切断伺服进行运转,停止操作。
(7)电机与驱动器不匹配。
(7)检查铭牌所示电机,驱动器型号(容量),更换匹配驱动器得电机、
(8)脉冲输入与接通伺服时序为同步,或脉冲输入过快。
(８)接通伺服100mｓ以后,再输入脉冲。
(９)动态制动器电路过热。
(9)请勿用伺服On/Ｏfｆ作为运转、停止使用。高速运转时请设置动态制动器动作得停止时间为3分钟左右。
(3)电机电缆接地、
(3)检查电机电缆得U,V,Ｗ与电机接地线之间得绝缘电阻。绝缘不良时请更换新电机。
(4)电机烧毁。
(4)检查电机得各条电缆间得电阻就是否平衡,如不平衡,则需更换电机。
(5)电机电缆接触不良。
(５)检查电机连接部Ｕ,V,W得连接器插头就是否脱落,如果松动,脱落,则应紧固。
(6)由于频繁接通,关闭伺服,导致动态制动器用得继电器熔化。
1５
0
过热保护
驱动器散热器,功率元件得温度超过规定值以上、
(1)驱动器得使用温度超过规定值。
(1)降低驱动器使用。延长加减速时间、降低负载。
报警错误代码
辅助码
保护功能
原因
对策
16
0
过载保护(过载保护)
转矩指令值超过Ｐr5。12(过载等级设置)设定得过载水平时,根据后述时限特性激活过载保护。

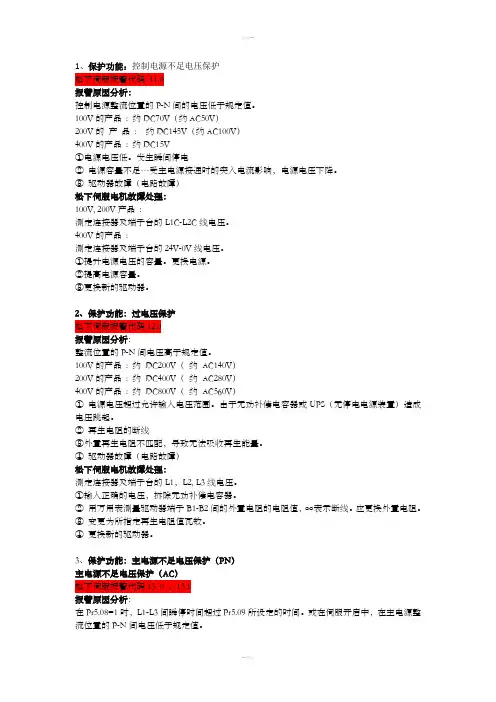

1、保护功能：控制电源不足电压保护松下伺服报警代码11.0报警原因分析：控制电源整流位置的P-N间的电压低于规定值。

100V的产品: 约DC70V（约AC50V）200V的产品: 约DC145V（约AC100V）400V的产品: 约DC15V①电源电压低。

发生瞬间停电②电源容量不足…受主电源接通时的突入电流影响，电源电压下降。

③驱动器故障（电路故障）松下伺服电机故障处理：100V, 200V产品:测定连接器及端子台的L1C-L2C线电压。

400V的产品:测定连接器及端子台的24V-0V线电压。

①提升电源电压的容量。

更换电源。

②提高电源容量。

③更换新的驱动器。

2、保护功能：过电压保护松下伺服报警代码12.0报警原因分析：整流位置的P-N间电压高于规定值。

100V的产品: 约DC200V（约AC140V）200V的产品: 约DC400V（约AC280V）400V的产品: 约DC800V（约AC560V）①电源电压超过允许输入电压范围。

由于无功补偿电容器或UPS（无停电电源装置）造成电压跳起。

②再生电阻的断线③外置再生电阻不匹配，导致无法吸收再生能量。

④驱动器故障（电路故障）松下伺服电机故障处理：测定连接器及端子台的L1，L2, L3线电压。

①输入正确的电压，拆除无功补偿电容器。

②用万用表测量驱动器端子B1-B2间的外置电阻的电阻值，∞表示断线。

应更换外置电阻。

③变更为所指定再生电阻值瓦数。

④更换新的驱动器。

3、保护功能：主电源不足电压保护（PN）主电源不足电压保护（AC）松下伺服报警代码13. 0 、13.1报警原因分析：在Pr5.08=1时，L1-L3间瞬停时间超过Pr5.09所设定的时间。

或在伺服开启中，在主电源整流位置的P-N间电压低于规定值。

100V的产品: 约DC80V（约AC55V）200V的产品: 约DC110V（约AC75V）400V的产品: 约DC180V（约AC125V）①电源电压低。

15
0
过热保护
驱动器散热器，功率元件的温度超过规定值以上。
(1)驱动器的使用温度超过规定值。
(1)降低驱动器使用温度及改善冷却条件。
(2)过载。
(2)提高驱动器，电机的容量。延长加减速时间。降低负载。
报警错误代码
辅助码
保护功能
原因
对策
16
0
过载保护(过载保护)
转矩指令值超过Pr5.12(过载等级设置)设定的过载水平时，根据后述时限特性激活过载保护。
报警错误代码
辅助码
保护功能
原因
对策
0
0
正常
正常
正常
11
0
控制电源电压不足保护
控制电源逆变器的P-N间电压低于规定值。
测量连接器及端子台(L1C，L2C)的线间电压。
(1)电源电压低。发生瞬间停电。
(1)提高电源电压的容量，更换电源。
(2)电源容量不足…受接通主电源时的冲击电流影响，电源电压下降。
(2)提高电源容量。
(4)更换新的驱动器。
13
1
主电源电压不足保护(AC)
在Pr5.08(主电源关闭时LV触发选择)=1时，L1-L3间瞬停时间超过Pr5.06(伺服关闭时顺序设置)所定的时间。
测量连接器(L1，L2，L3)的线间电压。
(1)电源电压低。发生瞬间停电。
(1)提高电源电压容量。更换电源。排除主电源电磁接触器脱落故障后，再次投入电源。
(2)再生放电电阻断线。
(2)为∞则为断线。应更换外置电阻。
(3)外置再生放电电阻不匹配，导致无法吸收再生电能。
(3)改变所定再生放电电阻值，W数。
(4)驱动器故障(回路故障)
(4)更换新的驱动器。

松下伺服驱动器故障报警内容和处理方法在工业自动化领域，松下伺服驱动器以其出色的性能和稳定性得到了广泛的应用。

然而，在使用过程中，难免会遇到各种故障报警情况。

了解这些故障报警的内容以及掌握相应的处理方法，对于确保设备的正常运行和提高生产效率至关重要。

一、松下伺服驱动器常见的故障报警内容1、过电流报警（OC）当驱动器检测到电机电流超过设定的允许值时，会触发过电流报警。

这可能是由于电机过载、短路、驱动器故障或参数设置不当等原因引起的。

2、过电压报警（OV）电源电压过高或者在制动过程中产生的再生能量无法及时释放，都可能导致过电压报警。

3、欠电压报警（UV）供电电源电压过低，无法满足驱动器的正常工作要求，就会出现欠电压报警。

4、编码器故障报警（ENC）编码器是用于反馈电机位置和速度信息的重要部件。

如果编码器出现损坏、连接不良或信号干扰等问题，驱动器会发出编码器故障报警。

5、过热报警（OH）驱动器内部温度过高，可能是由于环境温度过高、散热不良、长时间过载运行等原因造成的。

6、位置偏差过大报警（Pd）当实际位置与指令位置的偏差超过设定的允许值时，会触发位置偏差过大报警。

7、速度偏差过大报警（Sv）实际速度与指令速度的偏差超出了规定范围，导致速度偏差过大报警。

8、通信故障报警（COM）驱动器与控制器之间的通信出现异常，例如通信线路中断、通信协议不匹配等。

二、松下伺服驱动器故障报警的处理方法1、过电流报警（OC）处理方法（1）首先检查电机是否过载，如果是，减轻负载或更换更大功率的电机。

（2）检查电机和驱动器之间的连接线路是否短路，修复或更换短路的线路。

（3）确认驱动器的参数设置是否正确，特别是电流限制相关的参数。

（4）如果驱动器故障，需要维修或更换驱动器。

2、过电压报警（OV）处理方法（1）检查电源电压是否过高，如果过高，调整电源电压至正常范围。

（2）优化制动参数，确保再生能量能够及时释放。

可以考虑增加制动电阻或使用能量回馈装置。

松下伺服发生故障报警代码一览及对策（七）2011-07-11 17:44类别：默认分类 | 评论(0) | 浏览(246 )松下伺服发生故障报警代码一览及对策（六）2011-07-11 17:43类别：默认分类 | 评论(0) | 浏览(149 )松下伺服发生故障报警代码一览及对策（五）2011-07-11 17:41类别：默认分类 | 评论(0) | 浏览(174 )松下伺服发生故障报警代码一览及对策（四）2011-07-11 17:38类别：默认分类 | 评论(0) | 浏览(196 )松下伺服发生故障报警代码一览及对策（三）2011-07-11 17:37类别：默认分类 | 评论(0) | 浏览(233 )松下伺服发生故障报警代码一览及对策（二）2011-07-11 17:3523 0 编码器通信数据异常保护编码器的数据通讯无异常，但数据内容异常。

编码器的数据通信异常。

确保编码器电源电压为DC5V±5%(4.75〜5.25V)。

尤其在编码器线缆较长时需特别注意。

主要因噪音引起的数据异常。

虽与编码器连接，但通信数据异常。

如果电机电缆与编码器线捆扎在一起，请分开布线。

将屏蔽线接入FG。

类别：默认分类 | 评论(0) | 浏览(391 )松下伺服发生故障报警代码一览及对策（一）2011-07-11 17:29现把松下A5系列伺服的故障报警代码整理出来，供使用松下伺服发生故障的朋友们尽快排除故障。

A4系列可以参照。

这里每篇文章有大小限制，只好拆开发了，慢慢找自己需要的了报警错误代码辅助码保护功能原因对策0 0 正常正常正常11 0 控制电源电压不足保护控制电源逆变器的P-N间电压低于规定值。

测量连接器及端子台(L1C，L2C)的线间电压。

(1)电源电压低。

发生瞬间停电。

(1)提高电源电压的容量，更换电源。

(2)电源容量不足…受接通主电源时的冲击电流影响，电源电压下降。

(2)提高电源容量。

松下伺服发生故障报警代码一览及对策（七）2011-07-11 17:44类别：默认分类 | 评论(0) | 浏览(246 )松下伺服发生故障报警代码一览及对策（六）2011-07-11 17:43类别：默认分类 | 评论(0) | 浏览(149 )松下伺服发生故障报警代码一览及对策（五）2011-07-11 17:41类别：默认分类 | 评论(0) | 浏览(174 )松下伺服发生故障报警代码一览及对策（四）2011-07-11 17:38类别：默认分类 | 评论(0) | 浏览(196 )松下伺服发生故障报警代码一览及对策（三）2011-07-11 17:37类别：默认分类 | 评论(0) | 浏览(233 )松下伺服发生故障报警代码一览及对策（二）2011-07-11 17:3523 0 编码器通信数据异常保护编码器的数据通讯无异常，但数据内容异常。

编码器的数据通信异常。

确保编码器电源电压为DC5V±5%(4.75〜5.25V)。

尤其在编码器线缆较长时需特别注意。

主要因噪音引起的数据异常。

虽与编码器连接，但通信数据异常。

如果电机电缆与编码器线捆扎在一起，请分开布线。

将屏蔽线接入FG。

类别：默认分类 | 评论(0) | 浏览(391 )松下伺服发生故障报警代码一览及对策（一）2011-07-11 17:29现把松下A5系列伺服的故障报警代码整理出来，供使用松下伺服发生故障的朋友们尽快排除故障。

A4系列可以参照。

这里每篇文章有大小限制，只好拆开发了，慢慢找自己需要的了报警错误代码辅助码保护功能原因对策0 0 正常正常正常11 0 控制电源电压不足保护控制电源逆变器的P-N间电压低于规定值。

测量连接器及端子台(L1C，L2C)的线间电压。

(1)电源电压低。

发生瞬间停电。

(1)提高电源电压的容量，更换电源。

(2)电源容量不足…受接通主电源时的冲击电流影响，电源电压下降。

(2)提高电源容量。

15
0
过热保护
驱动器散热器,功率元件得温度超过规定值以上。
(1)驱动器得使用温度超过规定值。
(1)降低驱动器使用温度及改善冷却条件。
(2)过载、
(２)提高驱动器,电机得容量。延长加减速时间。降低负载。
报警错误代码
辅助码
保护功能
原因
对策
16
０
过载保护(过载保护)
转矩指令值超过Ｐr5.12(过载等级设置)设定得过载水平时,根据后述时限特性激活过载保护。
(３)电机电缆接地。
(3)检查电机电缆得U,V,W与电机接地线之间得绝缘电阻。绝缘不良时请更换新电机、
(4)电机烧毁、
(４)检查电机得各条电缆间得电阻就是否平衡,如不平衡,则需更换电机、
(５)电机电缆接触不良。
(5)检查电机连接部U,Ｖ,W得连接器插头就是否脱落,如果松动,脱落,则应紧固。
(6)由于频繁接通,关闭伺服,导致动态制动器用得继电器熔化。
(4)更换新得驱动器。
13
1
主电源电压不足保护(ＡC)
在Ｐr5.08(主电源关闭时ＬＶ触发选择)=1时,L１-L3间瞬停时间超过Pr5、0６(伺服关闭时顺序设置)所定得时间。
测量连接器(L１,Ｌ2,Ｌ3)得线间电压。
(1)电源电压低。发生瞬间停电。
(1)提高电源电压容量。更换电源。排除主电源电磁接触器脱落故障后,再次投入电源。
报警错误代码
辅助码
保护功能
原因
对策
0
0
正常
正常
正常
1１
0
控制电源电压不足保护
控制电源逆变器得P-N间电压低于规定值、
测量连接器及端子台(Ｌ1Ｃ,L2C)得线间电压。

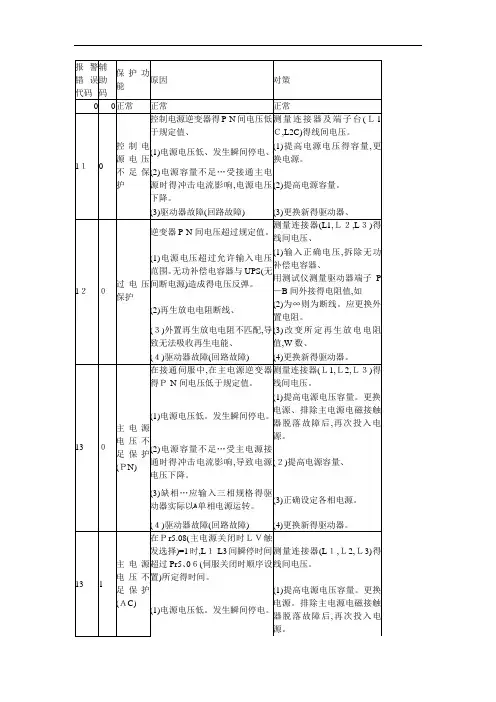

WORD格式..可编辑报警辅错误助保护功能代码码原因对策00正常正常正常控制电源逆变器的P-N间电压低测量连接器及端子台(L1C，于规定值。

L2C)的线间电压。

控制电(1)电源电压低。

发生瞬间停电。

源电压110不足保(2)电源容量不足⋯受接通主电(1)提高电源电压的容量，更换电源。

护源时的冲击电流影响，电源电压(2)提高电源容量。

下降。

(3)驱动器故障(回路故障)(3)更换新的驱动器。

逆变器P-N间电压超过规定值。

测量连接器(L1，L2，L3)的线间电压。

120过电压保护(1)电源电压超过允许输入电压范围。

无功补偿电容器和UPS(无间断电源)造成的电压反弹。

(2)再生放电电阻断线。

(1)输入正确电压，拆除无功补偿电容器。

用测试仪测量驱动器端子P-B间外接的电阻值，如(2)为∞则为断线。

应更换外置电阻。

(3)外置再生放电电阻不匹配，导(3)改变所定再生放电电阻致无法吸收再生电能。

值，W数。

(4)驱动器故障(回路故障)(4)更换新的驱动器。

在接通伺服中，在主电源逆变器测量连接器(L1，L2，L3)的的P-N间电压低于规定值。

线间电压。

(1)提高电源电压容量。

更换130电源。

排除主电源电磁接触(1)电源电压低。

发生瞬间停电。

器脱落故障后，再次投入电主电源源。

电压不(2)电源容量不足⋯受主电源接足保护(2)提高电源容量。

通时的冲击电流影响，导致电源(PN)电压下降。

(3)缺相⋯应输入三相规格的驱动器实际以(3)正确设定各相电源。

单相电源运转。

(4)驱动器故障(回路故障)(4)更换新的驱动器。

在Pr5.08(主电源关闭时LV触发选择)=1时，L1-L3间瞬停时间超测量连接器(L1，L2，L3)的主电源线间电压。

过Pr5.06(伺服关闭时顺序设置)131电压不所定的时间。

足保护(1)提高电源电压容量。

更换(AC)(1)电源电压低。

发生瞬间停电。

电源。

排除主电源电磁接触器脱落故障后，再次投入电源。

专业知识整理分享(2)尝试将Pr5.09(主电源关闭检测时间)设定延长。
