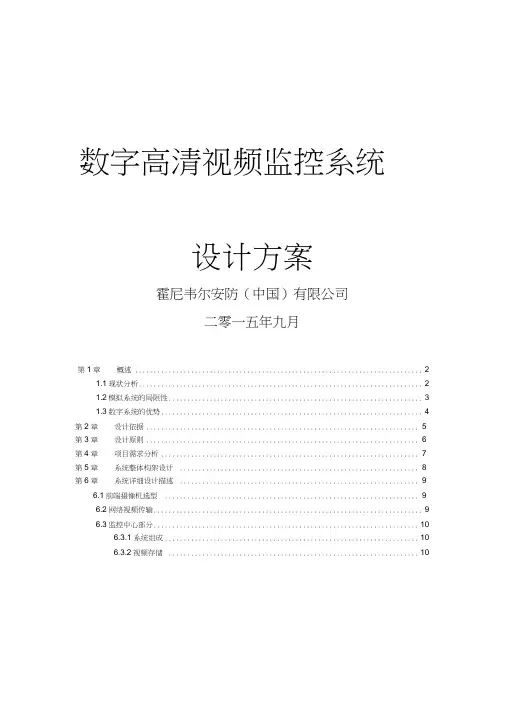

数字高清视频监控系统
设计方案
霍尼韦尔安防(中国)有限公司
二零一五年九月
目录
第1章概述 2
1.1现状分析 2
1.2模拟系统的局限性 3
1.3数字系统的优势 4
第2章设计依据 5
第3章设计原则 6
第4章项目需求分析 7
第5章系统整体构架设计 8
第6章系统详细设计描述 9
6.1 前端摄像机选型 9
6.2 网络视频传输 9
6.3 监控中心部分 10
6.3.1 系统组成 10
6.3.2 视频存储 10
6.3.3 视频切换,管理与控制 11
6.3.4 显示 11
6.3.5 系统功能介绍 12
6.3.6 机房要求 15
概述
随着数字视频监控技术在我国的普及和深化发展,高档住宅小区的智能化建设不断深入,各高档住宅小区特别是大中型高档住宅小区都加快了安防监控系统的建设;高档住宅小区管理方正逐步转向利用网络和计算机集中处理管理高档住宅小区运营相关重要环节的大量数据。
传统的高档住宅小区安全防范系统是建立模拟监控系统,所观察到的现场图像清晰度有限,经常无法精确分辨可疑人员的外貌特征;那么就需要有一套先进,科学,实用,性能稳定可靠的数字高清视频监控系统来实现, 为了更好的保护财产及高档住宅小区客人的安全, 根据高档住宅小区实际的监控需要,一般都会在室内大堂、高档住宅小区外围、客房通道、电梯厅、停车场等重点部位安装摄像机或防盗报警器材。监控系统将视频图像监控,实时监视,多画面显示,云台镜头控制等功能有机结合的新一代监控系统,同时监控主机自动将报警画面纪录,做到及时处理,提高了保卫人员的工作效率并能及时处理警情,能有效的保护高档住宅小区财产和入住客人的安全,最大程度的防范各种入侵,提高处理各种突发事件的反映速度,给保卫人员提供一个良好的工作环境,确保整个高档住宅小区的安全。
1.1现状分析
目前,多媒体通讯技术、计算机技术及图像视频压缩技术得到迅猛发展,视频监控系统由模拟系统过渡到数字系统已成为无法逆转的潮流。数字系统如今已非常成熟且性能稳定,在实际工程中也得到了广泛应用。
前端一体化、视频数字化、监控网络化、系统集成化是视频监控系统公认的发展方向,而数字化是网络化的前提,网络化又是系统集成化的基础,所以,视频监控发展的最大两个特点就是数字化和网络化。
● 数字化
数字化是21 世纪的特征,是以信息技术为核心的电子技术发展的必然,数字化是迈向成长的通行证,随着时代的发展,我们的生存环境将变得越来越数字化。
视频监控系统的数字化首先应该是系统中信息流(包括视频、音频、控制等)从模拟状态转为数字状态,这将彻底打破“经典闭路电视系统是以摄像机成像技术为中心”的结构,根本上改变视频监控系统从信息采集、数据处理、传输、系统控制等的方式和结构形式。信息流的数字化、编码压缩、开放式的协议,使视频监控系统与安防系统中其它各子系统间实现无缝连接,并在统一的操作平台上实现管理和控制,这也是系统集成化的含义。
● 网络化
视频监控系统的网络化将意味着系统的结构将由集中式向分散式系统过渡,分散式系统采用多层分级的结构形式,具有微内核技术的实时多任务、多用户、分布式操作系统以实现抢先任务调度算法的快速响应,组成集散式监控系统的硬件和软件采用标准化、模块化和系列化的设计,系统设备的配置具有通用性强、开放性好、系统组态灵活、控制功能完善、数据处理方便、人机界面友好以及系统安装、调试和维修简单化,系统运行互为热备份,容错可靠等功能。
系统的网络化在某种程度上打破了布控区域和设备扩展的地域和数量界限。系统网络化将使整个网络系统硬件和软件资源的共享以及任务和负载的共享,这也是系统集成的一个重要概念。
1.2模拟系统的局限性
A、仅限于小范围的区域监控
模拟视频信号的传输介质主要是同轴电缆,而同轴电缆传输模拟视频信号的距离不大于1KM,这就决定了模拟监控只适合于单个大楼、小的居民区以及其它小范围的场所;
B、系统的扩展能力差
对于已经建好的系统,如要增加新的监控点,往往是牵一发而动全身,新的设备很难添加到原有的系统之中;
C、无法形成有效的报警联动
在模拟监控系统中,由于各部分独立运作,相互之间的控制协议很难互通,联动只能在有限的范围内进行。
D、无法联网或远程监看
模拟系统的本质造成了它不可能进行大规模联网监控,远程监控更难实现。
E、施工难度大、维护难度大
每一路图像要用一根同轴电缆,当监控路数多时,线缆占用造价的比例也越高,所需布设的电缆也多的让人无法忍受。如果电缆有问题,检修工作将非常复杂。
1.3数字系统的优势
近几年数字监控系统已经深入人心,国家一些大型的监控系统都采用数字系统,在平安城市、连锁超市、银行、大厦等都有广泛应用。与模拟系统对比它具有压倒性的优势。
A、监控范围不受距离限制
网络可达的任意场所皆可以安装摄像机,实施监控;
B、系统的扩展不受限制
对于已经建好的系统,可以任意添加监控路数;
C、与报警设备等融于一体
网络摄像机前端就可以增加报警输入/输出设备,可以进行预置位调用、录像、抓拍等。音视输入/输出设备也可以从摄像机前端接入。
D、大规模的联网监控
网络化是将来的必然趋势,安联锐视数字视频监控系统适用于各种规模的网络监控系统,局域网、广域网同样适用。
E、施工简单、维护简单、节省线缆造价
若干路视频图像都可以用一根线缆进行传输,布线非常简单。故障检修,线缆保养快捷方便。如今线材价格高涨,同轴电缆的在工程中的造价也非常高,使用数字系统将节约90%以上的线缆造价。
F、高清视频监控
高清时代已经来临,720P、1080P等视频格式成为数字监控时代的标志,是模拟监控系统无法实现的。
设计依据
在系统设计和扩展中严格遵循以下行业标准及技术规范:
1、《民用闭路监视电视系统工程技术规范》 GB50198-94
2、《建筑智能化系统工程设计标准》 DB32/181-1998
3、《安全防范工程费用概预算编制办法》 GA/T70-94
4、《安全防范系统通用图形符号》 GA/T74-94
5、《安全防范系统验收规则》 GA308-2001
6、公安部、国家技术监督局公通字 <1995> 25号
7、《智能建筑设计标准》 DBJ08-47-95
8、《商用建筑线缆标准》 EIA/TIA-569
9、《安全防范工程程序与要求》 GA/T75-1994
10、电子设备安装工程费用定额 HYD41-01-1999
11、风险等级和防护级别的规定 GA/T38-1992
12、防盗报警控制器通用技术条件 GB12663-1990
13、《民用建筑电气设计规范》 JGJ/T16-92
14、中国电气装置安装工程施工及验收规范 GBJ232-1982
15、建筑与建筑群综合布线系统工程设计规范 CECS 72.95
16、系统接地的型式及安全技术要求 GB14050-93
17、XXX数字高清视频监控系统工程设计任务书
18、XXX工程建筑图纸及有关资料;
设计原则
统一性
高清网络视频监控系统在制定的规范的要求下统一设计,规范建设,统一管理,以确保整个系统的各种软件、硬件均符合规范,保证业务、功能、界面、内容的高度统一化和标准化,从而达到监管规范化和管理的高效性。
先进性、成熟性
