桥梁病害及加固设计方法超强图文详解

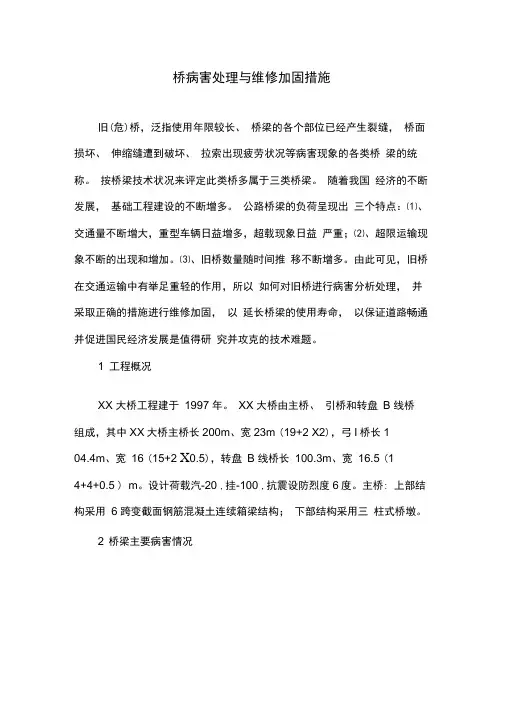

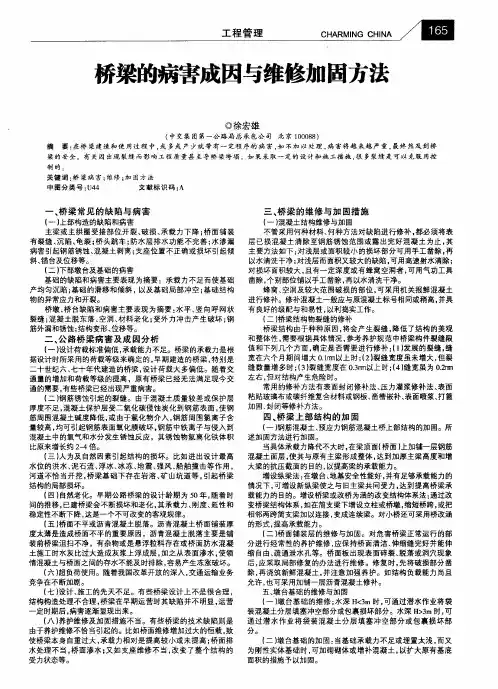

桥病害处理与维修加固措施旧(危)桥，泛指使用年限较长、桥梁的各个部位已经产生裂缝，桥面损坏、伸缩缝遭到破坏、拉索出现疲劳状况等病害现象的各类桥梁的统称。

按桥梁技术状况来评定此类桥多属于三类桥梁。

随着我国经济的不断发展，基础工程建设的不断增多。

公路桥梁的负荷呈现出三个特点：⑴、交通量不断增大，重型车辆日益增多，超载现象日益严重；⑵、超限运输现象不断的出现和增加。

⑶、旧桥数量随时间推移不断增多。

由此可见，旧桥在交通运输中有举足重轻的作用，所以如何对旧桥进行病害分析处理，并采取正确的措施进行维修加固，以延长桥梁的使用寿命，以保证道路畅通并促进国民经济发展是值得研究并攻克的技术难题。

1 工程概况XX 大桥工程建于1997 年。

XX 大桥由主桥、引桥和转盘B 线桥组成，其中XX大桥主桥长200m、宽23m (19+2 X2)，弓I桥长104.4m、宽16 (15+2 X0.5)，转盘B 线桥长100.3m、宽16.5 (14+4+0.5 ) m。

设计荷载汽-20 ,挂-100 ,抗震设防烈度6度。

主桥: 上部结构采用6 跨变截面钢筋混凝土连续箱梁结构；下部结构采用三柱式桥墩。

2 桥梁主要病害情况（1）桥面铺装出现开裂，网状裂缝；附属设施人行梯道墩柱开裂，受引桥主梁错动影响，墩柱根部有环状裂缝，柱顶有楔形破损面，局部混凝土翘起。

（2）主桥有向西位移现象，支座均向西侧剪切变形，且个别支座剪切变形量较大。

第7 跨~ 第12 跨引桥连续梁有向西侧错动现象，实测位移5.5cm 。

主桥变截面连续箱梁有向西位移现象，主桥墩柱负弯矩区域斜裂缝较多，由于该桥主梁为现场浇筑，受上部荷载、温度收缩及养护条件影响，个别裂缝宽度较宽，最宽为1.0mm 。

3 裂缝的病因分析3.1 早期开裂原因（1）原材料不合格；（2）基层标高失控和不平整；（3）混凝土配合比不当；（4）施工工艺不当。

3.2 使用期开裂原因（1）排水设计不当水泥混凝土路面直接暴露在大气之中，一年四季大气温度、湿度周期性的变化，以及每一昼夜气温的变化，都会使得混凝土路面板在不断的伸缩和翘曲中处于拉应力和压应力的反复交替作用状态，此拉、压应力称为温度应力。

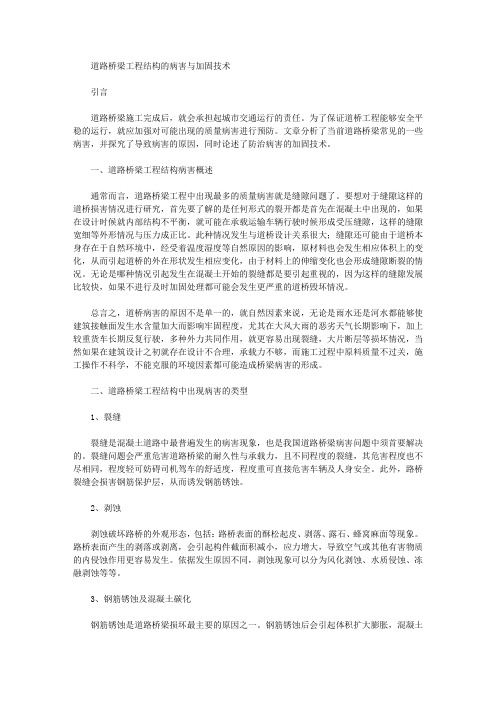

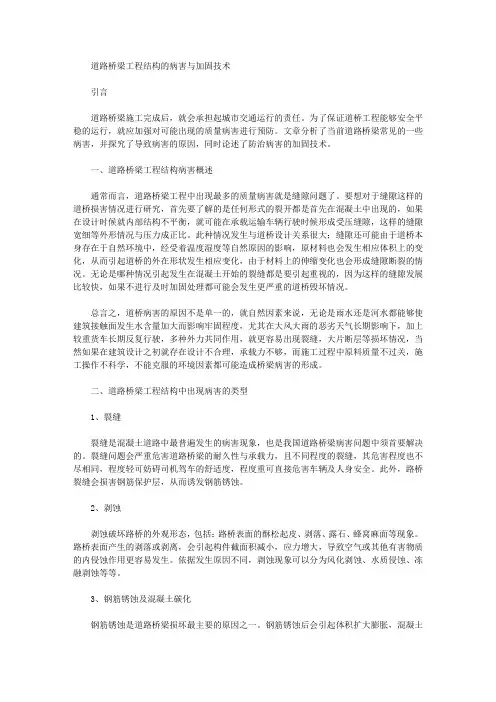

道路桥梁工程结构的病害与加固技术引言道路桥梁施工完成后，就会承担起城市交通运行的责任。

为了保证道桥工程能够安全平稳的运行，就应加强对可能出现的质量病害进行预防。

文章分析了当前道路桥梁常见的一些病害，并探究了导致病害的原因，同时论述了防治病害的加固技术。

一、道路桥梁工程结构病害概述通常而言，道路桥梁工程中出现最多的质量病害就是缝隙问题了。

要想对于缝隙这样的道桥损害情况进行研究，首先要了解的是任何形式的裂开都是首先在混凝土中出现的，如果在设计时候就内部结构不平衡，就可能在承载运输车辆行驶时候形成受压缝隙，这样的缝隙宽细等外形情况与压力成正比。

此种情况发生与道桥设计关系很大；缝隙还可能由于道桥本身存在于自然环境中，经受着温度湿度等自然原因的影响，原材料也会发生相应体积上的变化，从而引起道桥的外在形状发生相应变化，由于材料上的伸缩变化也会形成缝隙断裂的情况。

无论是哪种情况引起发生在混凝土开始的裂缝都是要引起重视的，因为这样的缝隙发展比较快，如果不进行及时加固处理都可能会发生更严重的道桥毁坏情况。

总言之，道桥病害的原因不是单一的，就自然因素来说，无论是雨水还是河水都能够使建筑接触面发生水含量加大而影响牢固程度，尤其在大风大雨的恶劣天气长期影响下，加上较重货车长期反复行驶，多种外力共同作用，就更容易出现裂缝，大片断层等损坏情况，当然如果在建筑设计之初就存在设计不合理，承载力不够，而施工过程中原料质量不过关，施工操作不科学，不能克服的环境因素都可能造成桥梁病害的形成。

二、道路桥梁工程结构中出现病害的类型1、裂缝裂缝是混凝土道路中最普遍发生的病害现象，也是我国道路桥梁病害问题中须首要解决的。

裂缝问题会严重危害道路桥梁的耐久性与承载力，且不同程度的裂缝，其危害程度也不尽相同，程度轻可妨碍司机驾车的舒适度，程度重可直接危害车辆及人身安全。

此外，路桥裂缝会损害钢筋保护层，从而诱发钢筋锈蚀。

2、剥蚀剥蚀破坏路桥的外观形态，包括：路桥表面的酥松起皮、剥落、露石、蜂窝麻面等现象。

桥梁结构常见病害及加固方法桥梁作为连接两地的重要交通设施，承载着车辆和行人的通行，一旦出现病害会对交通造成严重影响甚至危害通行安全。

桥梁结构常见病害包括裂缝、混凝土病害、锈蚀、变形等，这些问题如果不及时处理会对桥梁结构的稳定性和安全性造成严重影响。

对桥梁结构常见病害的加固方法进行研究和实施对于维护和延长桥梁使用寿命具有重要意义。

一、桥梁结构常见病害及成因1. 裂缝裂缝是桥梁结构中较为常见的病害，其成因主要包括施工质量、材料变形、外载荷作用等。

裂缝会导致桥梁结构的变形和强度减弱，严重时甚至引发结构破坏和安全隐患。

2. 混凝土病害混凝土病害包括表面剥落、空鼓、碳化等，主要由于混凝土质量不达标、保养不当或结构受外界环境影响而导致。

这些病害会降低混凝土结构的承载能力和耐久性，增加了结构的维护和修复成本。

3. 锈蚀桥梁结构中的钢筋和钢构件长期受到潮湿、雨水、盐雾等腐蚀因素的影响，容易出现锈蚀病害。

锈蚀会减少钢材的截面积和抗拉强度，导致结构的安全性下降。

4. 变形桥梁结构由于外界环境、荷载作用以及自身老化等原因，容易出现变形和沉降。

这些变形问题会影响桥梁结构的使用功能和安全性。

二、桥梁结构常见病害的加固方法1. 裂缝加固对于桥梁结构中的裂缝，可以采取注浆加固、粘结加固等方法。

注浆加固是通过向裂缝中注入特定材料，填充裂缝使其恢复原有的受压性能；粘结加固则是在裂缝表面贴附钢板或碳纤维布，增加结构的受拉强度。

这些方法可以有效修复裂缝，提高结构的整体性能。

2. 混凝土病害修复对于混凝土病害，常用的修复方法包括拆除、清理受损部分，然后进行混凝土修复和保护。

修复材料可以选择高强度、抗渗透、耐久性好的材料，如高性能混凝土、聚合物修复材料等。

对于加固效果更好的方法是增加外部预应力或粘贴碳纤维布。

3. 防止和修复锈蚀为防止桥梁结构中的钢筋和钢构件发生锈蚀，可以应用防护涂层、防锈涂料等技术进行防护。

而对于已经发生锈蚀的部分，可以采用磷酸盐激发胶、阴极保护等方法进行修复。

桥梁工程常见结构病害及加固技术

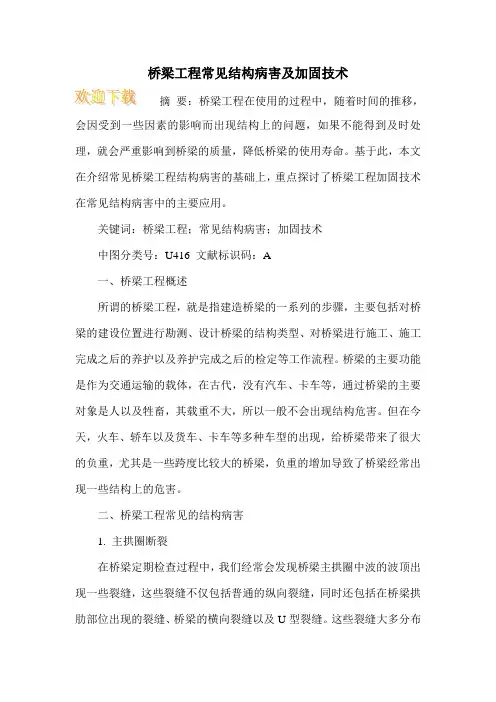

摘要：桥梁工程在使用的过程中，随着时间的推移，会因受到一些因素的影响而出现结构上的问题，如果不能得到及时处理，就会严重影响到桥梁的质量，降低桥梁的使用寿命。

基于此，本文在介绍常见桥梁工程结构病害的基础上，重点探讨了桥梁工程加固技术在常见结构病害中的主要应用。

关键词：桥梁工程；常见结构病害；加固技术
中图分类号：U416 文献标识码：A
一、桥梁工程概述
所谓的桥梁工程，就是指建造桥梁的一系列的步骤，主要包括对桥梁的建设位置进行勘测、设计桥梁的结构类型、对桥梁进行施工、施工完成之后的养护以及养护完成之后的检定等工作流程。

桥梁的主要功能是作为交通运输的载体，在古代，没有汽车、卡车等，通过桥梁的主要对象是人以及牲畜，其载重不大，所以一般不会出现结构危害。

但在今天，火车、轿车以及货车、卡车等多种车型的出现，给桥梁带来了很大的负重，尤其是一些跨度比较大的桥梁，负重的增加导致了桥梁经常出现一些结构上的危害。

二、桥梁工程常见的结构病害
1. 主拱圈断裂
在桥梁定期检查过程中，我们经常会发现桥梁主拱圈中波的波顶出现一些裂缝，这些裂缝不仅包括普通的纵向裂缝，同时还包括在桥梁拱肋部位出现的裂缝、桥梁的横向裂缝以及U型裂缝。

这些裂缝大多分布。

桥梁结构常见病害及加固方法桥梁是连接城市和乡村的重要交通枢纽，承担着车辆和行人的重要通行任务。

随着时间的推移，桥梁结构也会出现各种病害，给桥梁的安全和稳定性带来隐患。

需要及时发现并加固桥梁结构的病害，以保障桥梁的安全通行。

一、桥梁结构常见病害1.混凝土开裂混凝土开裂是桥梁结构常见的病害之一。

混凝土在施工和使用过程中，受到温度、荷载变化等因素的影响，容易出现不同程度的开裂。

开裂使得混凝土内部的钢筋暴露在外，加速了钢筋的锈蚀，从而影响了整个桥梁结构的稳定性。

2.钢结构腐蚀桥梁中的钢结构容易受到大气、水汽等化学物质的腐蚀，特别是在潮湿和盐雾环境下，腐蚀速度更快。

钢结构的腐蚀会减弱其强度和刚度，从而影响桥梁结构的承载能力和使用寿命。

3.桥墩病害桥墩是桥梁结构的支撑点，承载着桥面和行车荷载。

在桥梁使用过程中，桥墩常常受到地震、水流冲刷等外力影响，容易出现裂缝、变形和松动等病害，严重影响了桥梁的安全性和稳定性。

4.桥梁基础沉降桥梁结构的基础是其稳定的基石，然而在地质条件恶劣的地区，桥梁基础容易出现沉降和变形。

桥梁基础沉降会导致桥梁整体结构的不稳定，严重时可能造成桥梁倾斜甚至坍塌。

5.桥面铺装开裂桥面铺装是供车辆通行的道路部分，而在长期的使用过程中，由于车辆荷载、温度变化等原因，桥面铺装容易产生裂缝和坑洼，影响行车安全。

二、桥梁结构加固方法对于混凝土结构的桥梁，可以采取表面加固或深部加固的方法。

表面加固采用粘结剂和玻璃纤维布等材料，加固混凝土表面，提高其抗拉强度和抗剪强度。

深部加固采用碳纤维布、预应力钢筋等材料，加固混凝土内部，提高其整体承载能力。

2.防腐保护针对钢结构的腐蚀问题，可以采取防腐涂料、防腐涂层、阴极保护等措施，延长钢结构的使用寿命。

定期对桥梁进行防腐检测和维护，及时发现并修复腐蚀部位。

对于桥墩的裂缝、变形和松动等病害，可以通过注浆加固、外包加固、加固筋加固等方法，提高桥墩的稳定性和整体承载能力。

桥梁加固技术及典型案例第一部分桥梁病害类型与诊断第二部分第三部分第四部分第五部分第六部分桥梁病害类型与诊断病害类型裂缝：底板、腹板裂缝等环境因素引起的损伤或破坏：混凝土和钢筋锈蚀变形：下挠、基础沉降等附属设施病害：伸缩缝破坏、桥面铺装开裂等施工遗留病害：蜂窝、麻面、空洞、施工缝支座病害：混凝土桥常见病害类型裂缝分类及成因一裂缝病害分析盖梁斜向剪切裂缝预应力锚区开裂起壳非结构裂缝病害举例蒸发自身体积缩小吸收水份收缩裂缝产生机理收缩裂缝形成收缩裂缝温度裂缝钢筋锈胀裂缝出现后保护层混凝土剥落钢筋锈胀裂缝桥梁纵向钢筋胀裂裂缝(顺筋裂缝)二环境因素引起的损伤氯离子侵蚀混凝土碳化钢筋腐蚀渗水pH值下降pH 13pH 9(1)混凝土碳化滴1%的酚酞溶液测试混凝土碳化病害混凝土碳化测试开裂处(2)氯离子侵蚀氯离子侵蚀混凝土钢筋混凝土碱-集料反应病害(3)碱集料反应(4)冻融病害(5)渗水作用铰缝渗水梁底和拱底渗水(6)钢筋腐蚀三桥梁非正常变形裂缝后期下挠不均匀沉降基础滑移和倾斜基础冲刷基础冻害裂缝基础变形12刚度时变性预应力不足混凝土收缩徐变梁体开裂施工质量后期下挠基础变形四施工遗留病害混凝土空洞施工缝开裂五支座病害支座橡胶老化、剪切变形、脱空、错位六附属设施病害桥面铺装开裂、破损桥面栏杆破损伸缩缝破损●公路桥梁损伤原因分析一是桥梁设计标准低，桥梁长期处于超载工作状态而产生的力学损伤二是因混凝土桥梁的耐久性损伤降低了材料的物理、力学性能，直接影响到构件或结构的安全性、适用性。

●公路桥梁典型病害与垮塌工程实例公路桥梁典型病害实例照片1-1 桥底钢筋锈蚀、混凝土劣化桥板板底混凝土保护层劣化脱落板底钢筋锈蚀、保护层脱落照片1-2 钢筋混凝土桥梁耐久性损伤氯丁橡胶支座老化失效照片1-3 钢筋混凝土桥梁耐久性损伤墩柱保护层劣化脱落、钢筋锈蚀照片1-4 钢筋混凝土整体现浇板混凝土劣化、钢筋锈蚀混凝土保护层剥落钢筋锈蚀钢筋锈蚀膨胀产生的纵向顺筋裂缝横向裂缝---假逢底摸开裂漏浆照片1-6 桥梁立柱常水位处因冬融、腐蚀导致混凝土劣化-1柱式桥墩常水位混凝土劣化、钢筋锈蚀冻融循环及河水污染是主要原因照片1-6 桥梁立柱常水位处因冬融、腐蚀导致混凝土劣化-2柱式桥墩常水位混凝土劣化冻融循环及河水污染是主要原因照片1-7 因非法挖沙等因素导致灌注桩外露近年来，非法采沙已成为威原河道地面线胁桥梁安全使用的重要因素之一，国内已经发生多起由此引发的公路、铁路桥梁垮塌事故。
