关于道路红线和道路断面图

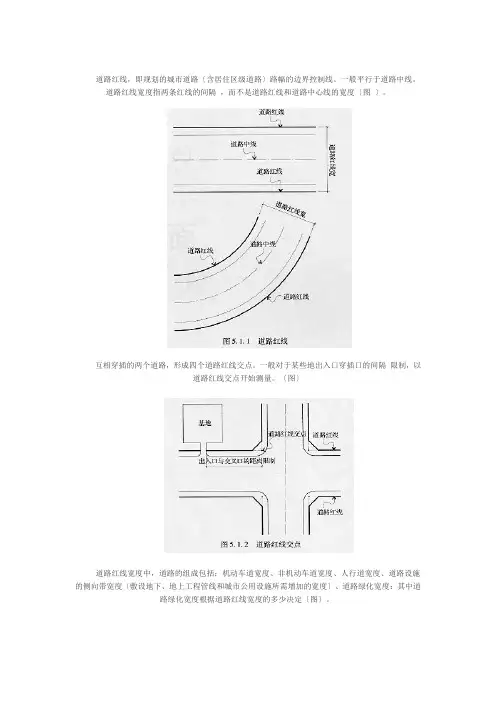

道路红线，即规划的城市道路〔含居住区级道路〕路幅的边界控制线。

一般平行于道路中线。

道路红线宽度指两条红线的间隔，而不是道路红线和道路中心线的宽度〔图〕。

互相穿插的两个道路，形成四个道路红线交点。

一般对于某些地出入口穿插口的间隔限制，以
道路红线交点开始测量。

〔图〕
道路红线宽度中，道路的组成包括：机动车道宽度、非机动车道宽度、人行道宽度、道路设施的侧向带宽度〔敷设地下、地上工程管线和城市公用设施所需增加的宽度〕、道路绿化宽度：其中道路绿化宽度根据道路红线宽度的多少决定〔图〕。

任何建〔构〕筑物不得越过道路红线。

为确保红线以内的各种地上或地下管线及红线以外建〔构〕筑物与道路红线保持一定的几何关系，必须通过规划测量予以保证。

在道路的不同部分，道路红线宽度有不同的要求。

比方，在道路穿插口附近．要求车行道加宽以展宽，利于不同方向车流在穿插口分行；在设有公共交通停靠站附近，要求增加乘客候车和集散的用地；在公共建筑附近需要增加停车场地和人流集散的用地。

这些场地都不应该占有正常的通行场地。

所以道路红线实际需要的宽度是变化的，红线并不总是一条直线。

04城市道路与交通规划相关画图《城市道路与交通规划》相关画图1、分离式⽴体交叉2、喇叭形⽴体交叉3、双喇叭形⽴体交叉4、菱形⽴体交叉⼀5、菱形⽴体交叉⼆6、苜蓿叶形⽴体交叉7、带集散道路的苜蓿叶形⽴体交叉8、长条苜蓿叶形⽴体交叉8、三层式环形⽴体交叉 9、环形交叉⼝平⾯10、不同的环形交叉⼝形式 11、道路交叉⼝进出⼝展宽12、路外⼩型汽车停车场及路边停车带⽰例（1）出⼊⼝分设的停车场（2）出⼊⼝合⼀的停车场（3）有分隔岛的路边停车（4）港湾式路边停车带13、城市道路横断⾯⽰例14、近郊区道路横断⾯⽰例15、城市道路（单幅、双幅、三幅、四幅）单幅路三幅路双幅路四幅路16、也有部分城市采⽤简单的设施改造和交通管制的⽅法，解决原来⽴交上的机⾮冲突的问题。

长沙市某桥头⽴交中，机动车和⾮机动车在过桥后转到横向道路时，在桥头交叉⼝处各类冲突点众多，交通异常混乱（如图）。

后在与桥相连的纵向道路两侧加建⾮机动车道，移出⾮机动车流，让⾮机动车在匝道中部即落地转向，避免与横向道路上机动车流的冲突；在原桥头交叉⼝处加建中央分隔带，禁⽌机动车和⾮机动车左转，需要左转的机⾮车辆先全部右转到上下匝道上，再转到相应⽅向的车道中（下图b ）。

通过这⼀系列简单的设施改造和交通管制，在少量增加了部分⾮机动车⾏车路程的情况下，消除了原桥头处的所有冲突点，交通状况得到显著改善。

17、丁字交叉⼝问题分析及改善20、交叉⼝处车道的拓宽21、平⾯交叉⼝的视距三⾓形（c ）向道路右侧展宽（b ）中线偏移（a ）利⽤中央分隔带22、信号灯路⼝机⾮交冲突⽰意 23、三幅路交叉⼝机⾮冲突⽰意24、在地形起伏的丘陵地区，当道路通过较陡坡地时，若纵坡设计线偏⾼或平⾯中线偏向沿坡地外侧，均易产⽣过⼤⼟⽯⽅填⽅与较多⾼的挡⼟墙、护坡⼯程。

在这种情况下，选定路线通过坡地的最好位置并合理布置横断⾯，⼀般有两种⽅法：⼀种是将道路中⼼线向内侧坡地平⾏移动，⽽保持中线原设计标⾼不变；另⼀种⽅法是保持中线的原平⾯位置不变，⽽将中线垂直向下移动，适当改变中线标⾼，以使车⾏道尽可能成为全挖式断⾯。

1道路是由路基、路面、桥梁、涵洞、隧道和沿线设施所组成的一条三维空间构造物。

2公路技术标准:是指在一定自然条件环境下能保持车辆正常行驶性能所采用的技术指标体系. 3设计车辆：是指道路设计所采用的具有代表性的车辆。

4设计速度：是指当气候条件良好、交通密度小、汽车运行只受道路本身条件（几何要素、路面、附属设施）的影响时，中等驾驶技术的驾驶员能保证安全顺适行驶的最大行驶速度。

5交通量:指单位时间内通过道路某断面的交通流量.具体数值由交通调查和交通预测确定。

6设计交通量：是指拟建道路到预测年限时所能达到的年平均日交通量（辆／日)。

7设计小时交通量(辆／小时）：是以小时为计算时段的交通量，它是确定车道数和车道宽度或评价服务水平的依据。

8道路通行能力：在一定道路、环境和交通条件下，单位时间内道路上某个断面所能通过的最大车辆数，是特定条件下道路能承担车辆数的极限值，用(辆／小时)表示.9基本通行能力：在理想的道路和交通条件下，某一条车道或某个断面上，单位时间内所能通过小客车的最大数量,是计算各种通行能力的基础。

10可能通行能力：是在实际道路和交通条件下，单位时间内道路某一点所能通过的最大交通量。

11设计通行能力：道路交通的运行状态保持在某一设计的服务水平时，单位时间内道路上某一路段可以通过的最大车辆数。

12服务水平：车辆在交通流中的运行条件和驾驶员与乘客所感受的行车质量的量度.13道路红线:是指城市道路用地和城市建筑用地的分界控制线。

14路线：道路中线的空间位置.15路线设计:确定路线空间位置和各部分几何尺寸的工作。

16路线平面图：路线在水平面上的投影。

17路线平面设计:在路线平面图上研究道路基本走向及线形的过程。

18同向曲线：两个转向相同的圆曲线中间用直线或缓和曲线或径向相连接而成的平面线形。

19反向曲线：两个转向相反的圆曲线之间以直线或缓和曲线或径向相连接而成的平面线形。

20汽车行驶稳定性:汽车行驶过程中，在外部因素作用下，汽车尚能保持正常行驶状态和方向，不致失去控制而产生滑移、倾覆等现象的能力。

道路施工图组成、制图标准图纸组成应按封面、扉页、目录、说明、材料总工程量、工程位置平面图、主体工程、次要工程排列。

结合本院设计图纸组成为：1图纸目录（图纸目录不应编入图号）2设计说明（参照市政公用工程设计文件编制深度规定《中华人民共和国建设部》）3工程量汇总表4区域位置图5线路总平面布置图（含立交及线路复杂时用）6（立交）道路线位图（线路简单时5、6合并）7道路平面图8道路纵断面图（辅道、非机动车道、人行道与主线纵断面不同时应单独绘制或在同一纵断面图上绘制）9立交匝道纵断面图10道路标准横断面图（主线不同路段标准横断面、匝道标准横断面）11路拱曲线大样图(沥青混凝土路面结构)12土方横断面图（含土、石方工程量表）13交叉口接缝布置图（水泥混凝土路面）14交叉口竖向设计图（水泥混凝土路面结合分块采用等高线加数字表示）15路面结构图16无障碍设施设计图17接缝构造图（水泥混凝土路面）18混凝土板补强设计图（水泥混凝土路面）19特殊路基设计图（如软基处理工程量较大，宜另编目录，组成完整部分）20挡墙设计图21其它附属设施设计图22道路红线图23交通标志、标线设计图（交通部分）工程量汇总表1 机动车道面积m2（不同类型分别统计，均注明厂拌）沥青混凝土面积（水泥混凝土面积）水泥稳定基层面积2 非机动车道面积m2（不同类型分别统计）沥青混凝土面积（注明厂拌）水泥稳定基层面积3 人行道面积m2（不同类型分别统计）4 立道牙长度m （不同类型分别统计）5 平道牙m （不同类型分别统计）6 钢筋混凝土挡墙混凝土m3钢筋kg (T)7 浆砌片石挡墙m38 排水沟长度m （不同类型分别统计）9 边护防护m2（不同类型分别统计）10 绿化面积m2指不含边坡防护绿化的道路绿化面积。

不含行道树11 土石方工程量m3* 有条件应根据地质报告分别算出土、石方量* 对渔场、沟渠应注意其土方量的计算* 根据地质报告，需进行换填处理的路段的土石方量应单独算出，并单项列表* 路口土方工程量12 波形防撞护栏m13 钢筋混凝土防撞护栏m14 防爬格栅护栏m15 人行栏杆m 不同类型分别统计16 拆迁工程量含道路、房屋、管线等其它设施，分类单项计算17 临时施工措施根据工程所需临时施工措施说明，并附工程量区域位置图内容要求： 1 反映道路设计的全部范围2体现设计道路在区域或局部路网中的位置关系3主要相交道路的路口形式或类型4设计道路名称5图纸范围内主要道路名称6主要行政区域名称7设计道路设计起点和设计终点的里程桩号标注制图要求： 1 现有道路采用细实线绘制，可只绘出道路两侧边线2新设计道路应绘出道路中心线和两侧边线。

道路景观
1设计原则：
1.1明确的导向性：通过道路的尺度、路面质地、材料色彩的选择强调道路级别。

1.2强化观景视线：道路两侧设置绿化带，交叉口设置绿地环岛，内种植物，形
成重要的视线焦点。

1.3便捷的连通性：休闲性人行步道、园道串连花台、亭廊、水景、游乐场等，
1.4形成休闲空间的有序展开。

2道路类别：
宅间小路1独立的人行休闲步道，
2与绿地间为缘石
3在单元入口处扩大为场地
道路宽度1.5米2.1下表：道路断面参考图
3道路材料
4道路装置
4.1道牙
4.2边沟
4.3路障、车档
4.4隔离带、环岛
4.5减速装置
4.6入口装置
4.7竖向设计：
坡度：。
