碳纳米管作业指导书

固体废弃物处理与资源化利用作业指导书第1章固体废弃物概述 (4)1.1 固体废弃物的定义与分类 (4)1.2 固体废弃物的来源与特点 (4)1.3 固体废弃物处理与资源化利用的意义 (5)第2章固体废弃物收集与运输 (5)2.1 收集方式与设备 (5)2.1.1 收集方式 (5)2.1.2 收集设备 (5)2.2 运输技术与要求 (5)2.2.1 运输技术 (6)2.2.2 运输要求 (6)2.3 储存与管理 (6)2.3.1 储存 (6)2.3.2 管理 (6)第3章固体废弃物预处理技术 (6)3.1 筛分与破碎 (6)3.1.1 筛分技术 (6)3.1.2 破碎技术 (7)3.2 粉碎与分选 (7)3.2.1 粉碎技术 (7)3.2.2 分选技术 (7)3.3 固液分离技术 (7)3.3.1 沉淀与浮选 (7)3.3.2 过滤与离心 (7)3.3.3 蒸发与干燥 (7)3.3.4 萃取与吸附 (7)第4章固体废弃物处理方法 (8)4.1 填埋处理 (8)4.1.1 预处理 (8)4.1.2 填埋场选址与设计 (8)4.1.3 填埋操作 (8)4.1.4 填埋场管理与监测 (8)4.2 焚烧处理 (8)4.2.1 预处理 (8)4.2.2 焚烧设备 (8)4.2.3 焚烧操作 (8)4.2.4 废气处理 (9)4.3 生物处理 (9)4.3.1 堆肥化处理 (9)4.3.2 厌氧消化 (9)4.3.3 蚯蚓床处理 (9)4.4.1 水解处理 (9)4.4.2 热解处理 (9)4.4.3 化学稳定化处理 (9)4.4.4 化学还原处理 (9)第5章废旧物资回收与资源化利用 (9)5.1 金属回收利用 (9)5.1.1 回收原则 (9)5.1.2 回收方法 (10)5.1.3 利用途径 (10)5.2 塑料回收利用 (10)5.2.1 回收分类 (10)5.2.2 回收方法 (10)5.2.3 利用途径 (10)5.3 纸张回收利用 (10)5.3.1 回收分类 (10)5.3.2 回收方法 (10)5.3.3 利用途径 (10)5.4 玻璃回收利用 (11)5.4.1 回收分类 (11)5.4.2 回收方法 (11)5.4.3 利用途径 (11)第6章固体废弃物能源化利用 (11)6.1 垃圾焚烧发电 (11)6.1.1 概述 (11)6.1.2 工艺流程 (11)6.1.3 关键技术 (11)6.2 生物气发电 (11)6.2.1 概述 (11)6.2.2 工艺流程 (11)6.2.3 关键技术 (12)6.3 沼气利用 (12)6.3.1 概述 (12)6.3.2 工艺流程 (12)6.3.3 关键技术 (12)6.4 其他能源化利用技术 (12)6.4.1 热解与气化 (12)6.4.2 燃料电池 (12)6.4.3 热能利用 (12)6.4.4 纳米材料制备 (13)第7章固体废弃物处理设施与设备 (13)7.1 填埋场设施与设备 (13)7.1.1 填埋场基础设施 (13)7.1.2 填埋场设备 (13)7.2.1 焚烧厂基础设施 (13)7.2.2 焚烧厂设备 (13)7.3 回收处理设施与设备 (13)7.3.1 回收基础设施 (13)7.3.2 回收处理设备 (13)7.4 污泥处理与处置设施 (14)7.4.1 污泥处理设施 (14)7.4.2 污泥处置设施 (14)第8章固体废弃物处理与资源化利用的环境影响评价 (14)8.1 环境影响评价概述 (14)8.2 污染物排放与控制 (14)8.2.1 大气污染物排放 (14)8.2.2 水污染物排放 (14)8.2.3 土壤污染控制 (15)8.3 环境风险评价与管理 (15)8.3.1 环境风险评价 (15)8.3.2 环境风险管理 (15)第9章固体废弃物处理与资源化利用的政策与法规 (15)9.1 我国固体废弃物管理政策 (15)9.1.1 政策背景 (15)9.1.2 主要政策法规 (16)9.1.3 政策措施 (16)9.2 国际固体废弃物处理与资源化利用法规 (16)9.2.1 国际法规概述 (16)9.2.2 主要国际法规 (16)9.2.3 国际法规对我国的启示 (16)9.3 政策与法规对固体废弃物处理的影响 (17)第10章固体废弃物处理与资源化利用发展趋势 (17)10.1 技术创新与产业发展 (17)10.1.1 新型处理技术的研究与应用 (17)10.1.2 资源化利用技术的突破与创新 (17)10.1.3 产业链的延伸与拓展 (17)10.1.4 技术标准与政策法规的完善 (17)10.2 市场分析与投资机会 (17)10.2.1 市场规模及增长趋势 (17)10.2.2 行业竞争格局分析 (17)10.2.3 投资机会与风险分析 (17)10.2.4 政策环境对市场的影响 (17)10.3 可持续发展与环境保护 (17)10.3.1 环保理念的融入与实践 (17)10.3.2 资源利用效率的提升 (18)10.3.3 生态补偿机制的应用 (18)10.3.4 公众参与与环保意识的普及 (18)10.4.1 国际合作与交流的加强 (18)10.4.2 智能化、信息化技术的应用 (18)10.4.3 跨界融合与创新 (18)10.4.4 绿色低碳发展的推进 (18)第1章固体废弃物概述1.1 固体废弃物的定义与分类固体废弃物是指在生产、生活及其他活动中产生的，失去原有使用价值或经过处理后不再具有使用价值的固态物质和物品。

单、双壁碳纳米管制备及其显微分析实验报告1.实验目的(1)了解碳纳米材料的特性和生长基本原理。

(2)了解催化裂解法制取单壁、双壁碳纳米管的基本原理。

(3)掌握催化裂解法制取碳纳米管的工艺，制备出单壁（或双壁）碳纳米管。

(4)了解扫描探针显微镜工作的基本原理。

(5)掌握制作扫描探针显微镜样品的方法，制备出可用于扫描探针显微镜检测的碳纳米管样品，并在扫描探针显微镜下观测与表征。

2.实验内容(1)了解单壁（双壁）碳纳米管生长的基本原理和制备工艺。

(2)学习催化裂解法合成单壁（双壁）碳纳米管的制备工艺，针对不同硫浓度的反应溶液制取碳纳米管进行实验观察。

(3)了解扫描探针显微镜的工作原理。

(4)将碳纳米管样品制成扫描探针显微镜检测用的样品，并在扫描探针显微镜下对碳纳米管样品进行观测和表征。

3.实验步骤制备单壁（双壁）碳纳米管的具体实验工艺如下：(1)实验准备工作，密封反应室，通入氩气检验反应室的气密性。

(2)将适量的二茂铁溶解在二甲苯溶液里，加入适量的添加剂硫，配置成反应溶液。

(3)通入流量为100mL/min的氩气，加热反应室温度至1100~1180℃。

(4)调节氩气流量到1500~2000mL/min，并通入300~400 mL/min的氢气。

(5)开启精密流量泵，将反应溶液通过毛细管注入反应室。

(6)反应完毕，停止氢气，调整氩气的流量至100 mL/min，使产物在氩气气氛中冷却至室温，收集产物。

4.实验结果与分析各组得到的碳纳米管的AFM照片如下所示：2012-10-182012-10-252012-11-012012-11-082012-11-152012-11-22由以上AFM 照片可清晰地看出，制得的碳纳米管呈细长而柔软的管状。

10月25日与11月1日制备得到的CNTs 呈缠结状态，分布较杂乱。

11月8日制得的CNTs 虽有缠结，但已呈现出较好的取向性。

11月15日制得的CNTs 似乎为多壁碳纳米管，也表现出一定的取向性，且与10月18日制得的CNTs 相比，直径明显增大。

碳纳米管制备工艺设计碳纳米管（Carbon Nanotubes，简称CNTs）是一种具有优异性能的纳米材料，具有高强度、高导电性和高导热性等特点。

下面是一种常见的碳纳米管制备工艺设计：1. 原料准备：准备碳源和催化剂。

常用的碳源包括乙炔、甲烷等，常用的催化剂有铁、镍等金属。

2. 反应装置设计：采用化学气相沉积（Chemical Vapor Deposition，CVD）方法进行碳纳米管的制备。

设计一个合适的反应室，包括反应管道和加热装置，确保反应温度和气氛的控制。

3. 催化剂载体制备：将催化剂与载体混合均匀，并制备成催化剂颗粒。

常用的载体有氧化铝、硅胶等。

催化剂颗粒的大小和分布对碳纳米管的生长有重要影响。

4. 反应条件控制：将碳源和催化剂颗粒引入反应装置中，控制反应温度和反应气氛。

通常在高温下（800-1000摄氏度）和惰性气氛（如氮气、氩气）下进行反应。

5. 碳纳米管生长：碳源在催化剂颗粒的作用下分解生成碳原子，并在催化剂表面以碳原子为基础开始生长碳纳米管。

碳纳米管的生长速率和结构特征可以通过调节反应温度、气氛和反应时间等参数来控制。

6. 收集和处理：经过一定时间的反应后，关闭反应装置，将产生的碳纳米管收集起来。

通常采用机械剥离或溶剂处理等方法将碳纳米管从催化剂颗粒上脱离。

7. 表征和分析：对制备得到的碳纳米管进行表征和分析，包括形貌观察、尺寸测量、结构表征和性能测试等。

常用的表征手段有扫描电子显微镜（SEM）、透射电子显微镜（TEM）、拉曼光谱等。

碳纳米管的制备是一个复杂的过程，需要仔细选择合适的材料和工艺参数，并进行实验验证和优化。

此外，工艺设计还需要考虑环境保护和安全生产等因素。

碳纳米管在高能电池中的应用实验报告一、引言随着科技的不断进步，对能源存储设备的性能要求越来越高。

高能电池作为一种重要的能源存储技术，其性能的提升对于推动电子设备、电动汽车等领域的发展具有关键意义。

碳纳米管由于其独特的物理和化学性质，在高能电池领域展现出了巨大的应用潜力。

本实验旨在研究碳纳米管在高能电池中的应用效果，为进一步优化电池性能提供实验依据。

二、实验目的本实验的主要目的是探究碳纳米管作为电极材料或添加剂对高能电池性能的影响，包括电池的比容量、循环稳定性、充放电速率等方面。

三、实验材料与设备（一）实验材料1、碳纳米管：多壁碳纳米管，管径为 10-20nm，长度为 5-10μm。

2、活性物质：钴酸锂（LiCoO₂）、磷酸铁锂（LiFePO₄）等。

3、导电剂：乙炔黑。

4、粘结剂：聚偏氟乙烯（PVDF）。

5、电解液：1mol/L 的 LiPF₆溶液，溶剂为碳酸乙烯酯（EC）和碳酸二甲酯（DMC）（体积比 1:1）。

6、隔膜：聚丙烯微孔膜。

（二）实验设备1、电子天平：精度为 00001g，用于称量实验材料。

2、行星式球磨机：用于将活性物质、导电剂、粘结剂和碳纳米管均匀混合。

3、真空干燥箱：用于干燥电极材料。

4、涂布机：用于将电极浆料均匀涂布在集流体上。

5、冲片机：用于将涂布后的电极片冲切成圆形电极片。

6、电化学工作站：用于测试电池的电化学性能，如循环伏安（CV）、交流阻抗（EIS）等。

7、充放电测试仪：用于测试电池的充放电性能。

四、实验过程（一）电极制备1、分别称取一定量的活性物质、导电剂、粘结剂和碳纳米管，按照一定的质量比（如 8:1:1:05）放入球磨罐中，加入适量的 N甲基吡咯烷酮（NMP）作为溶剂，在行星式球磨机中以一定的转速球磨一定时间，得到均匀的电极浆料。

2、将电极浆料用涂布机均匀涂布在铝箔或铜箔集流体上，然后在真空干燥箱中于一定温度下干燥一定时间，去除溶剂。

3、用冲片机将干燥后的电极片冲切成直径为12mm 的圆形电极片。

碳纳米管实验报告碳纳米管实验报告引言碳纳米管是一种由碳原子构成的纳米材料，具有独特的结构和优异的性能，因此在材料科学和纳米技术领域引起了广泛的关注。

本实验旨在通过制备碳纳米管并研究其性质，探索其在材料科学和纳米技术中的应用潜力。

实验方法1. 碳纳米管制备我们采用化学气相沉积法（CVD）来制备碳纳米管。

首先，将铁为催化剂的硅片放入石英管中，然后将预先制备的碳源溶液滴在铁催化剂上。

接下来，将石英管放入炉中，在高温下进行热解反应。

最后，用氮气冷却石英管，取出硅片。

2. 碳纳米管表征我们使用扫描电子显微镜（SEM）和透射电子显微镜（TEM）来观察和表征制备的碳纳米管。

通过SEM，我们可以获得碳纳米管的形貌和尺寸信息；而TEM则可以提供更高分辨率的图像，以便更详细地研究碳纳米管的结构。

实验结果1. 碳纳米管制备通过CVD方法制备的碳纳米管在铁催化剂上形成了森林状的结构。

碳源溶液在高温下分解，碳原子沉积在铁催化剂表面，形成了纳米尺寸的碳纳米管。

通过调节反应条件，我们可以控制碳纳米管的直径和长度。

2. 碳纳米管表征SEM观察结果显示，制备的碳纳米管呈现出均匀分布、整齐排列的特点。

通过测量SEM图像中的碳纳米管直径，我们发现其平均直径约为20纳米。

TEM图像进一步证实了碳纳米管的结构，显示出典型的中空管状形貌。

讨论1. 碳纳米管的应用潜力碳纳米管具有优异的力学性能、导电性能和热导性能，因此在材料科学和纳米技术领域有广泛的应用潜力。

例如，碳纳米管可以用作增强材料，提高复合材料的力学性能；它们还可以用于制备导电纳米材料，如柔性电子器件和传感器；此外，碳纳米管还可以作为纳米药物载体，用于靶向治疗等。

2. 碳纳米管的制备和表征本实验采用的CVD方法是一种常见的碳纳米管制备方法，具有较高的产量和可控性。

然而，制备过程中仍存在一些挑战，如催化剂的选择和反应条件的优化。

此外，碳纳米管的表征也需要借助先进的显微镜技术，以获得更准确的结构信息。

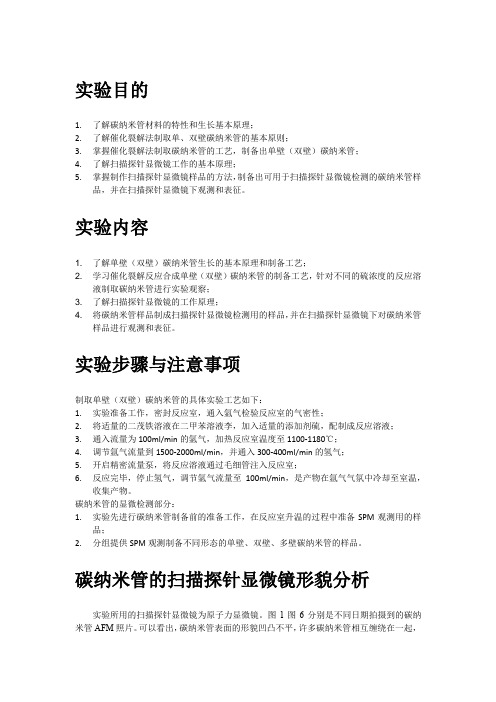

实验目的1.了解碳纳米管材料的特性和生长基本原理；2.了解催化裂解法制取单、双壁碳纳米管的基本原则；3.掌握催化裂解法制取碳纳米管的工艺，制备出单壁（双壁）碳纳米管；4.了解扫描探针显微镜工作的基本原理；5.掌握制作扫描探针显微镜样品的方法，制备出可用于扫描探针显微镜检测的碳纳米管样品，并在扫描探针显微镜下观测和表征。

实验内容1. 了解单壁（双壁）碳纳米管生长的基本原理和制备工艺；2. 学习催化裂解反应合成单壁（双壁）碳纳米管的制备工艺，针对不同的硫浓度的反应溶液制取碳纳米管进行实验观察；3. 了解扫描探针显微镜的工作原理；4. 将碳纳米管样品制成扫描探针显微镜检测用的样品，并在扫描探针显微镜下对碳纳米管样品进行观测和表征。

实验步骤与注意事项制取单壁（双壁）碳纳米管的具体实验工艺如下：1.实验准备工作，密封反应室，通入氩气检验反应室的气密性；2.将适量的二茂铁溶液在二甲苯溶液李，加入适量的添加剂硫，配制成反应溶液；3.通入流量为100ml/min的氩气，加热反应室温度至1100-1180℃；4.调节氩气流量到1500-2000ml/min，并通入300-400ml/min的氢气；5.开启精密流量泵，将反应溶液通过毛细管注入反应室；6.反应完毕，停止氢气，调节氩气流量至100ml/min，是产物在氩气气氛中冷却至室温，收集产物。

碳纳米管的显微检测部分：1.实验先进行碳纳米管制备前的准备工作，在反应室升温的过程中准备SPM观测用的样品；2.分组提供SPM观测制备不同形态的单壁、双壁、多壁碳纳米管的样品。

碳纳米管的扫描探针显微镜形貌分析实验所用的扫描探针显微镜为原子力显微镜。

图1-图6分别是不同日期拍摄到的碳纳米管AFM照片。

可以看出，碳纳米管表面的形貌凹凸不平，许多碳纳米管相互缠绕在一起，碳纳米管分布大体上较为均匀，但无法从AFM照片观察到碳纳米管是单壁、双壁还是多壁结构。

根据图示的比例尺可以大概推算碳纳米管的平均壁厚在10-30nm之间，长度方向可达10μm以上。

酸洗碳纳米管实验报告范本
一、实验目的：
使用物理方法用硝酸和盐酸〔分析纯〕洗涤碳管，来比照分析处理前和处理后碳管的性能指标〔灰分、铁含量、镍含量、铜含量、钴含量、A 等〕的变化情况。

二、实验材料：
碳管、硝酸、盐酸、去离子水、抽滤设备、容量瓶〔100ml〕、水浴锅、量筒、胶头滴管。

三、实验步骤：
1，首先取2个500ml的烧杯分别装入4g碳管，参加60ml的去离子水，在通风厨内，参加6g的硝酸放入烧杯〔A〕中，参加4g的盐酸放入烧杯〔B〕。

2，调节水浴温度60度，将两个烧杯放入水浴锅内保持400分钟，用玻璃棒搅拌，使之充分反响。

3，参加100ml的去离子水稀释后，放在抽滤设备上进行过滤。

将过滤后的样品取下，放在105-110度的烤箱里烘干。

4，取3个坩埚分别取碳管〔未处理〕、硝酸处理过的样品、盐酸处理过的样品5g左右放入900度的马蜂炉内进行烘烤〔2h〕
5，取出称量剩余的量，计算灰分量。

6，将步骤5得到的样品分别参加3ml的硝酸、9ml的盐酸、12ml的去离子水后，放在加热板上进行加热，加热至体积为10ml左右取下。

7，在常温下将溶液进行过滤，稀释滤液至100ml放入容量瓶。

8，用原子吸收分光光度计进行微量元素的测量，计入测量数据。

碳纳米管及其复合材料制备和性能3110103439傅航雷一、实验目的1.了解碳纳米管的微观结构特征和主要制备方法；2.制备碳纳米管催化剂，采用化学气相沉积法制备多壁碳纳米管；3.研究碳纳米管填充复合材料前后材料热导率的变化。

二、实验原理1.碳纳米管制备方法概括1991年日本NEC公司的电子显微镜专家饭岛在高分辨透射电子显微镜下检测石墨电弧设备中产生的球状碳分子时，意外发现由管状的同轴纳米管组成的碳分子，这就是现在被称作的“Carbon nanotube”，即碳纳米管，又名巴基管。

它主要由呈六边形排列的碳原子石墨面构成的，层数从数层到数十层的同轴圆管，层与层之间保持固定的距离，约为0.34nm，直径一般为2-20nm。

根据其管壁石墨面层数可将其分类为：管壁由一层石墨面构成的称为单臂碳纳米管，管壁由多层石墨面构成的则称为多壁碳纳米管。

目前常用的碳纳米管制备方法主要有：电弧放电法、激光蒸发法、化学气相沉积法等合成法。

电弧放电法是生产碳纳米管的主要方法。

电弧放电法的具体过程是：将石墨电极置于惰性气体保护或者真空的反应容器中，在两极之间大电流激发出电弧，此时温度可以达到3000度以上（示意图见图1）。

在这种条件下，石墨会蒸发，生成的产物有富勒烯（C60）、无定型碳和单壁或多壁的碳纳米管。

通过控制催化剂和容器中的气氛，可以调节几种产物的相对产量。

使用这一方法制备碳纳米管技术上比较简单，但是生成的碳纳米管与C60等产物混杂在一起，很难得到纯度较高的碳纳米管，并且得到的往往是多层碳纳米管。

但是该方法反应消耗的能量太大，而且难以实现连续化制备。

图1 电弧放电法装置示意图激光蒸发法就是在一定温度和惰性气体流中用激光蒸发石墨靶，使其转化为碳纳米管。

Smalley R.E等采用该法合成了克数量级高质量的单臂碳纳米管，他们采用强激光束轰击含有0.5wt%镍和钴的石墨块。

整个系统安置在一个管式炉中，炉子加热到1200摄氏度，在激光轰击的同时，惰性气体流经该反应器，气流将生成的单臂碳纳米管吹到冷却器上进行收集（示意图见图2）。

“碳纳米管-SnS2光阳极材料制备”综合性大学化学实验碳纳米管/SnS2光阳极材料制备引言光电化学水分解是一种利用太阳能将水分解成氢气和氧气的重要技术。

光阳极材料是实现光电化学水分解的关键。

本实验旨在通过制备碳纳米管/SnS2光阳极材料，探究其在光电化学水分解中的应用。

实验材料和设备材料：1. SnCl2·2H2O；2. 碳纳米管；3. 氙灯；4. 氢氧化钾溶液。

设备：1. 电化学工作站；2. 恒温槽；3. 倒色计；4. 超声波清洗机。

实验步骤1. 碳纳米管的清洗和分散：将碳纳米管置于超声波清洗机中，用去离子水进行超声处理10分钟，然后离心沉淀、除去上清液。

再以同样的方式用乙醇进行处理，使碳纳米管得到较好的分散。

最后离心沉淀，除去上清液。

2. SnS2的制备：取适量的SnCl2·2H2O加入适量的乙醇中，搅拌使其完全溶解。

然后加入氢氧化钾溶液，在恒温槽中加热，保持温度在60℃下搅拌30分钟。

形成的沉淀洗涤至中性，离心沉淀，除去上清液。

3. 碳纳米管/SnS2复合材料制备：将分散好的碳纳米管与制备好的SnS2按一定比例混合，搅拌均匀。

然后通过超声处理进一步促进碳纳米管与SnS2的结合。

将混合物离心沉淀，除去上清液。

4. 光阳极材料性能测试：将制备好的碳纳米管/SnS2复合材料涂覆在导电玻璃电极上，并在电化学工作站上进行测试。

利用氙灯照射样品，测量其在不同波段下的光吸收性能和光电流输出。

结果与讨论通过实验，我们成功制备了碳纳米管/SnS2光阳极材料。

在电化学工作站上测试得到的结果表明，该复合材料在可见光范围内具有较好的光吸收性能，并产生了一定的光电流。

这表明碳纳米管/SnS2复合材料有望用于光电化学水分解中。

结论本实验通过制备碳纳米管/SnS2光阳极材料，初步探究了其在光电化学水分解中的应用。

实验结果表明，该复合材料具有良好的光吸收性能和产生光电流的能力。

然而，还需要进一步的研究和改进，以进一步提高其光电化学水分解性能。

羟基修饰碳纳米管流程一、准备阶段。

咱得先把材料啥的都准备好。

碳纳米管那可是主角，就像舞台上的大明星一样，得找质量好的。

然后呢，还得有那些用来进行修饰的试剂，这些试剂就像是给大明星化妆的化妆品一样重要。

比如说，可能会用到一些含有羟基的化合物，像羟基化的脂肪酸之类的。

另外，各种仪器设备也不能少，像反应容器啦，搅拌设备啦，这些就像是舞台的道具，缺了可不行。

二、反应环境搭建。

这一步就像是给碳纳米管和试剂们搭建一个小窝，让它们能舒舒服服地进行反应。

反应容器得洗得干干净净的，不能有杂质捣乱。

要调好温度哦，这个温度就像是给这个小窝设置的空调温度，要是不合适，反应可能就不好好进行了。

一般来说，这个温度可能会根据具体的试剂和反应类型在一个特定的范围里，可能是几十度这样。

然后呢，还要考虑反应的氛围，有时候是需要在有氧的环境下，有时候可能要在无氧的环境下，就像人有时候需要在户外呼吸新鲜空气，有时候要在室内享受安静一样。

三、混合与反应。

把碳纳米管和羟基化试剂都放到反应容器里啦。

这时候就像把不同性格的小伙伴放在一起玩一样。

搅拌是很关键的，搅拌就像是让小伙伴们更好地互动起来。

如果不搅拌，可能碳纳米管和试剂就不能充分地接触，反应就不彻底。

这个反应的时间也很重要呢，就像我们做游戏得玩够一定的时间才尽兴。

反应时间可能会持续几个小时，甚至更久，得一直盯着，就像看着小火慢炖的汤一样，得时刻关注着状态。

四、后处理。

反应完了可不能就这么算了呀。

得把反应后的产物从反应容器里弄出来。

这时候可能要用到一些分离的方法，比如过滤啦。

就像把汤里的肉和汤分开一样。

把碳纳米管和没有反应完的试剂分开，留下我们想要的羟基修饰的碳纳米管。

然后可能还需要清洗，把残留的杂质都洗掉，就像给刚洗完澡的小宠物擦干毛发一样，要弄得干干净净的。

五、检测与验证。

这是很重要的一步哦，就像考试检查答案一样。

我们得看看这个碳纳米管是不是真的被羟基修饰成功了。

可以用一些检测的方法，比如说红外光谱分析。
